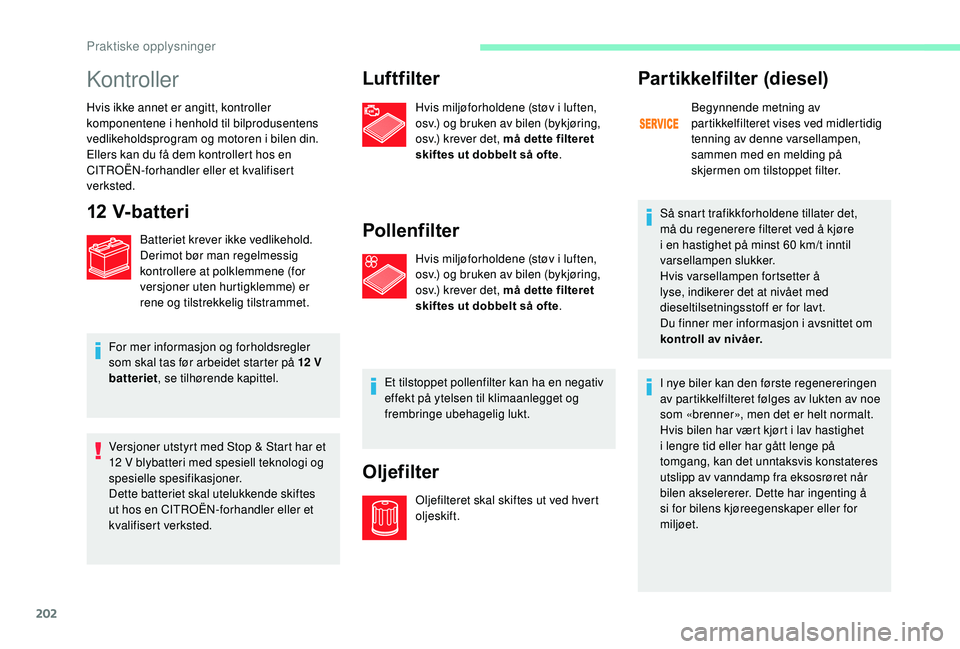

Kontroller
Hvis ikke annet er angitt, kontroller
komponentene i henhold til bilprodusentens
vedlikeholdsprogram og motoren i
bilen din.
Ellers kan du få dem kontrollert hos en
CITROËN-forhandler eller et kvalifisert
verksted.
12 V-batteri
Batteriet krever ikke vedlikehold.
Derimot bør man regelmessig
kontrollere at polklemmene (for
versjoner uten hurtigklemme) er
rene og tilstrekkelig tilstrammet.
For mer informasjon og forholdsregler
som skal tas før arbeidet starter på 12
V
batteriet , se tilhørende kapittel.
Versjoner utstyrt med Stop & Start har et
12

V blybatteri med spesiell teknologi og
spesielle spesifikasjoner.
Dette batteriet skal utelukkende skiftes
ut hos en CITROËN-forhandler eller et
kvalifisert verksted.
Luftfilter
Hvis miljøforholdene (støv i luften,
o sv.) og bruken av bilen (bykjøring,
osv.) krever det, må dette filteret
skiftes ut dobbelt så ofte .
Pollenfilter
Hvis miljøforholdene (støv i luften,
o sv.) og bruken av bilen (bykjøring,
osv.) krever det, må dette filteret
skiftes ut dobbelt så ofte .
Et tilstoppet pollenfilter kan ha en negativ
effekt på ytelsen til klimaanlegget og
frembringe ubehagelig lukt.
Oljefilter
Oljefilteret skal skiftes ut ved hvert
oljeskift.
Partikkelfilter (diesel)
Begynnende metning av
partikkelfilteret vises ved midlertidig
tenning av denne varsellampen,
sammen med en melding på
skjermen om tilstoppet filter.
Så snart trafikkforholdene tillater det,
må du regenerere filteret ved å kjøre
i

en hastighet på minst 60 km/t inntil
varsellampen slukker.
Hvis varsellampen fortsetter å
lyse, indikerer det at nivået med
dieseltilsetningsstoff er for lavt.
Du finner mer informasjon i
avsnittet om
kontroll av nivåer.
I nye biler kan den første regenereringen
av partikkelfilteret følges av lukten av noe
som «brenner», men det er helt normalt.
Hvis bilen har vært kjørt i
lav hastighet
i

lengre tid eller har gått lenge på
tomgang, kan det unntaksvis konstateres
utslipp av vanndamp fra eksosrøret når
bilen akselererer. Dette har ingenting å
si for bilens kjøreegenskaper eller for
miljøet.
Praktiske opplysninger

206

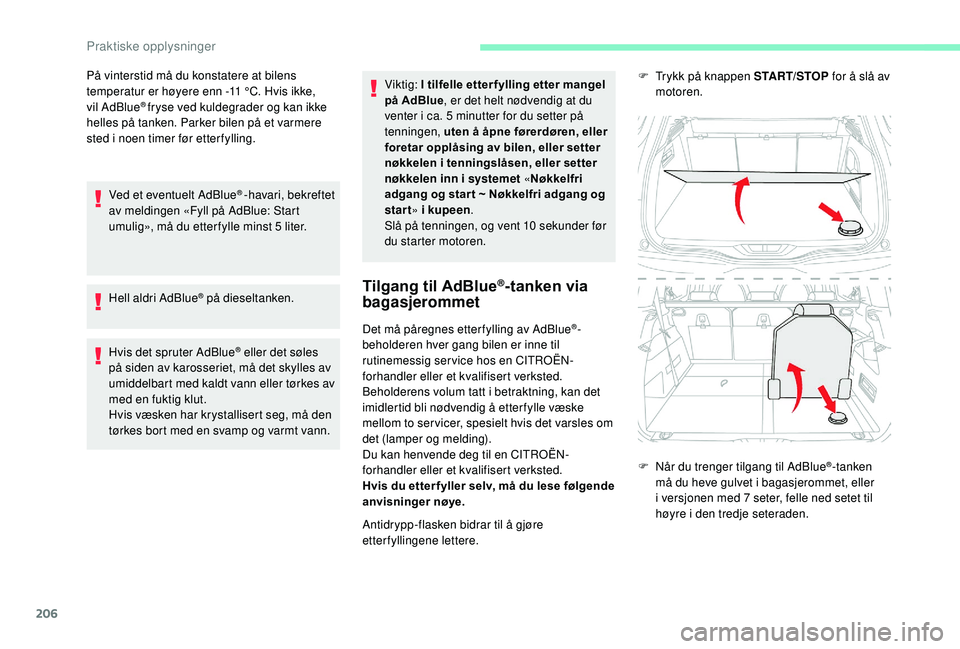

På vinterstid må du konstatere at bilens
temperatur er høyere enn -11 °C. Hvis ikke,
vil AdBlue
® fryse ved kuldegrader og kan ikke
helles på tanken. Parker bilen på et varmere
sted i

noen timer før etter fylling.
Ved et eventuelt AdBlue
® -havari, bekreftet
av meldingen «Fyll på AdBlue: Start
umulig», må du etter fylle minst 5
liter.
Hell aldri AdBlue
® på dieseltanken.
Hvis det spruter AdBlue
® eller det søles
på siden av karosseriet, må det skylles av
umiddelbart med kaldt vann eller tørkes av
med en fuktig klut.
Hvis væsken har krystallisert seg, må den
tørkes bort med en svamp og varmt vann. Viktig: I tilfelle etter fylling etter mangel
på AdBlue
, er det helt nødvendig at du
venter i ca. 5 minutter for du setter på
tenningen, uten å åpne førerdøren, eller
foretar opplåsing av bilen, eller setter
nøkkelen i tenningslåsen, eller setter
nøkkelen inn i systemet «
Nøkkelfri
adgang og star t ~ Nøkkelfri adgang og
start » i kupeen
.
Slå på tenningen, og vent 10 sekunder før
du starter motoren.
Tilgang til AdBlue®-tanken via
bagasjerommet
Det må påregnes etter fylling av AdBlue®-
beholderen hver gang bilen er inne til
rutinemessig ser vice hos en CITROËN-
forhandler eller et kvalifisert verksted.
Beholderens volum tatt i

betraktning, kan det
imidlertid bli nødvendig å etter fylle væske
mellom to ser vicer, spesielt hvis det varsles om
det (lamper og melding).
Du kan henvende deg til en CITROËN-
forhandler eller et kvalifisert verksted.
Hvis du etter fyller selv, må du lese følgende
anvisninger nøye.
Antidrypp-flasken bidrar til å gjøre
etterfyllingene lettere. F

T
rykk på knappen START/STOP
for å slå av
motoren.
F
N
år du trenger tilgang til AdBlue
®-tanken
må du heve gulvet i

bagasjerommet, eller
i

versjonen med 7

seter, felle ned setet til
høyre i


den tredje seteraden.
Praktiske opplysninger

207

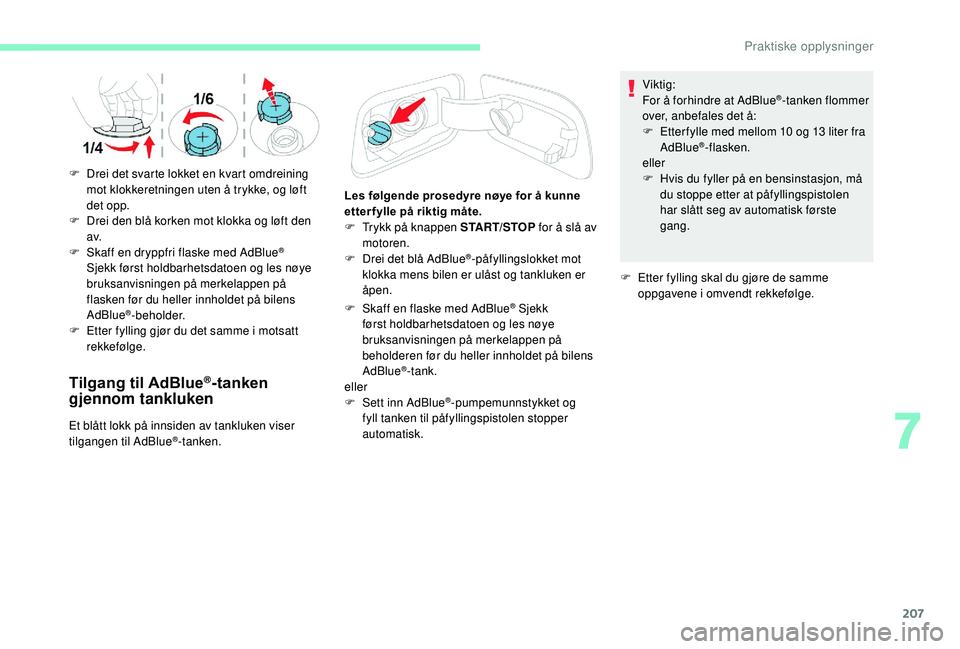

Tilgang til AdBlue®-tanken
gjennom tankluken
Et blått lokk på innsiden av tankluken viser
tilgangen til AdBlue®-tanken. Les følgende prosedyre nøye for å kunne
etter fylle på riktig måte.
F

T
rykk på knappen START/STOP
for å slå av
F
S
kaff en flaske med AdBlue
® Sjekk
først holdbarhetsdatoen og les nøye
bruksanvisningen på merkelappen på
beholderen før du heller innholdet på bilens
AdBlue
®-tank.
eller
F

S

ett inn AdBlue
®-pumpemunnstykket og
fyll tanken til påfyllingspistolen stopper
automatisk. Viktig:
For å forhindre at AdBlue
®-tanken flommer
over, anbefales det å:
F

E

tter fylle med mellom 10 og 13 liter fra
AdBlue
®-flasken.
eller
F

H

vis du fyller på en bensinstasjon, må
du stoppe etter at påfyllingspistolen
har slått seg av automatisk første
gang.
F

E

tter fylling skal du gjøre de samme
oppgavene i
omvendt rekkefølge.
F

D

rei det svarte lokket en kvart omdreining
mot klokkeretningen uten å trykke, og løft
det opp.
F

D

rei den blå korken mot klokka og løft den
av.
F

S

kaff en dryppfri flaske med AdBlue
®
Sjekk først holdbarhetsdatoen og les nøye
bruksanvisningen på merkelappen på
flasken før du heller innholdet på bilens
AdBlue
®-beholder.
F
E
tter fylling gjør du det samme i motsatt
rekkefølge. motoren.
F
D
rei det blå AdBlue
®-påfyllingslokket mot
klokka mens bilen er ulåst og tankluken er
åpen.
7
Praktiske opplysninger

229
Sikringsboks 2Sikringnr.
StyrkeFunksjon
F7 10

A
Multimedia bak, 12

volts-uttak i

bagasjerommet.
F8 20 A
Vindusvisker bak.
F10 30 A
Låser.
F17 5 A
Kollisjonspute for forsetepassasjeren.
F18 5 A
Hastighetsvelger for automatgirkasse.
F21 3 A
START/STOP knapp.
F22 3
ARegn- og dagslyssensor, frontrutekamera.
F24 5
AParkeringsassistanse, ryggekamera med vidvinkel.
F27 5
AAutomatisk girkasse.
F29 20
ALyd- og telematikksystemer.
F32 15


A12


V-kontakter.
F35 5
AJustering av frontlysenes høyde, avdugging bakvindu, radar.
F36 5
ABelysning: hanskerom, midtkonsoll, leselys, taklys.
8
Hvis en feil oppstår

232

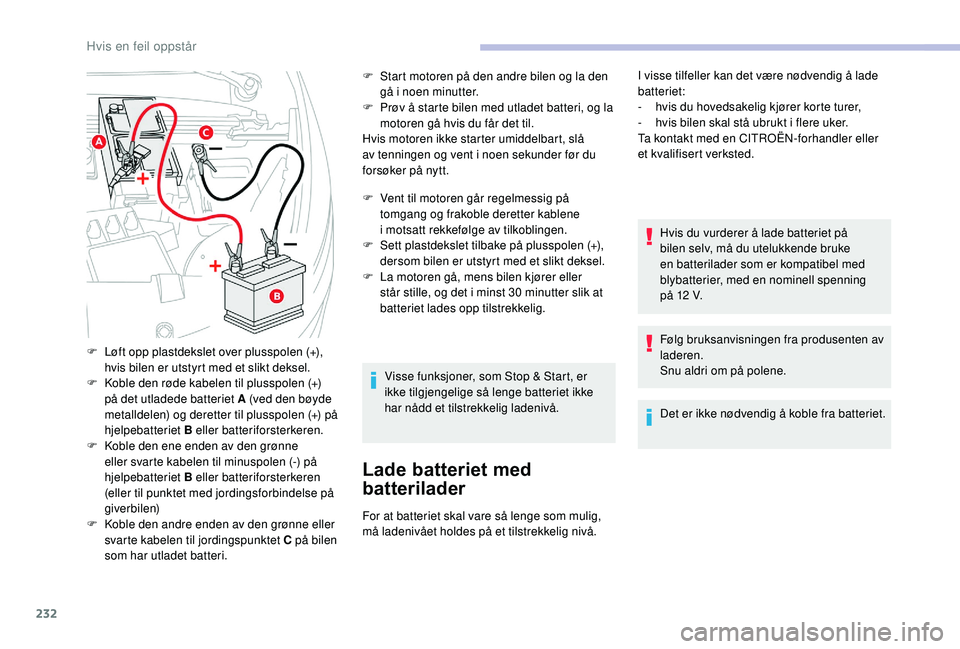

F Start motoren på den andre bilen og la den gå i noen minutter.
F

P
røv å starte bilen med utladet batteri, og la
motoren gå hvis du får det til.
Hvis motoren ikke starter umiddelbart, slå
av tenningen og vent i
noen sekunder før du
forsøker på nytt.
F

V
ent til motoren går regelmessig på
tomgang og frakoble deretter kablene
i
motsatt rekkefølge av tilkoblingen.
F

S
ett plastdekslet tilbake på plusspolen (+),
dersom bilen er utstyrt med et slikt deksel.
F

L
a motoren gå, mens bilen kjører eller
står stille, og det i
minst 30 minutter slik at
batteriet lades opp tilstrekkelig.
Visse funksjoner, som Stop & Start, er
ikke tilgjengelige så lenge batteriet ikke
har nådd et tilstrekkelig ladenivå.
Lade batteriet med
batterilader
For at batteriet skal vare så lenge som mulig,
må ladenivået holdes på et tilstrekkelig nivå. Hvis du vurderer å lade batteriet på
bilen selv, må du utelukkende bruke
en batterilader som er kompatibel med
blybatterier, med en nominell spenning
på 12
V.
Følg bruksanvisningen fra produsenten av
laderen.
Snu aldri om på polene.
Det er ikke nødvendig å koble fra batteriet.
F

L

øft opp plastdekslet over plusspolen (+),
hvis bilen er utstyrt med et slikt deksel.
F

K

oble den røde kabelen til plusspolen (+)
på det utladede batteriet A (ved den bøyde
metalldelen) og deretter til plusspolen (+) på
hjelpebatteriet B eller batteriforsterkeren.
F

K

oble den ene enden av den grønne
eller svarte kabelen til minuspolen (-) på
hjelpebatteriet B eller batteriforsterkeren
(eller til punktet med jordingsforbindelse på
giverbilen)
F
K
oble den andre enden av den grønne eller
svarte kabelen til jordingspunktet C på bilen
som har utladet batteri. I visse tilfeller kan det være nødvendig å lade
batteriet:
-

h
vis du hovedsakelig kjører korte turer,
-
h
vis bilen skal stå ubrukt i flere uker.
Ta kontakt med en CITROËN-forhandler eller
et kvalifisert verksted.
Hvis en feil oppstår

233

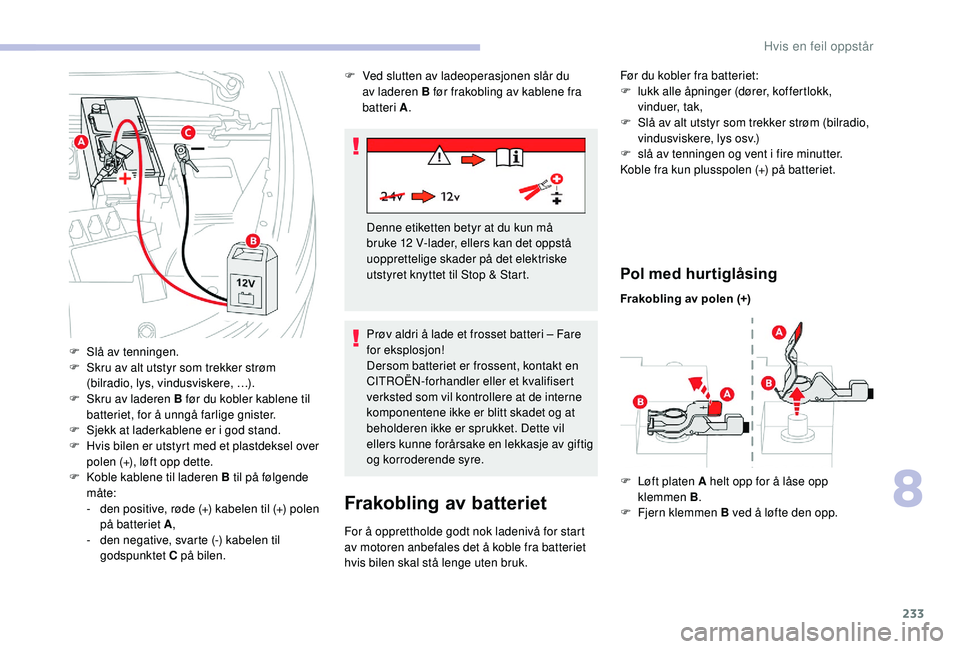

Frakobling av batteriet
For å opprettholde godt nok ladenivå for start
av motoren anbefales det å koble fra batteriet
hvis bilen skal stå lenge uten bruk.
Pol med hurtiglåsing
F Slå av tenningen.
F S kru av alt utstyr som trekker strøm
(bilradio, lys, vindusviskere, …).
F

S
kru av laderen B før du kobler kablene til
batteriet, for å unngå farlige gnister.
F

S
jekk at laderkablene er i god stand.
F

H
vis bilen er utstyrt med et plastdeksel over
polen (+), løft opp dette.
F

K
oble kablene til laderen B til på følgende
måte:
-

d
en positive, røde (+) kabelen til (+) polen
på batteriet A ,
-

d
en negative, svarte (-) kabelen til
godspunktet C på bilen. Prøv aldri å lade et frosset batteri – Fare
for eksplosjon!
Dersom batteriet er frossent, kontakt en
CITROËN-forhandler eller et kvalifisert
verksted som vil kontrollere at de interne
komponentene ikke er blitt skadet og at
beholderen ikke er sprukket. Dette vil
ellers kunne forårsake en lekkasje av giftig
og korroderende syre.
F

V
ed slutten av ladeoperasjonen slår du
av laderen B før frakobling av kablene fra
batteri A .
Denne etiketten betyr at du kun må
bruke 12 V-lader, ellers kan det oppstå
uopprettelige skader på det elektriske
utstyret knyttet til Stop & Start. Før du kobler fra batteriet:
F
l
ukk alle åpninger (dører, koffertlokk,
vinduer, tak,
F
S
lå av alt utstyr som trekker strøm (bilradio,
vindusviskere, lys osv.)
F
s
lå av tenningen og vent i fire minutter.
Koble fra kun plusspolen (+) på batteriet.
Frakobling av polen (+)
F

Lø
ft platen A helt opp for å låse opp
klemmen B .
F

F
jern klemmen B ved å løfte den opp.
8
Hvis en feil oppstår

234
Tilbakekobling av polen (+)Bruk ikke makt ved å trykke på platen, for
hvis klemmen er feil plassert, er låsing
ikke mulig. Begynn på nytt.
Etter tilbakekobling av batteriet
Etter at batteriet er koblet til på nytt, slår du på
tenningen og venter i 1 minutt før du starter
for å gi tid til oppstart av de elektroniske
systemene. Hvis små problemer likevel
vedvarer etter denne operasjonen, tar du
kontakt med en CITROËN forhandler eller et
kvalifisert verksted Versjoner utstyrt med Stop & Start har et
12
V blybatteri med spesiell teknologi og
spesielle spesifikasjoner.
Dette batteriet skal utelukkende skiftes
ut hos en CITROËN-forhandler eller et
kvalifisert verksted.
Under reisen etter at motoren har blitt
startet første gang, kan det hende at Stop
& Start-systemet ikke virker som det skal.
I dette tilfellet blir systemet først
tilgjengelig igjen etter at bilen har stått
stille en sammenhengende periode. Hvor
lenge avhenger av temperaturen ute og
batteriets ladetilstand (opptil ca. 8 timer).

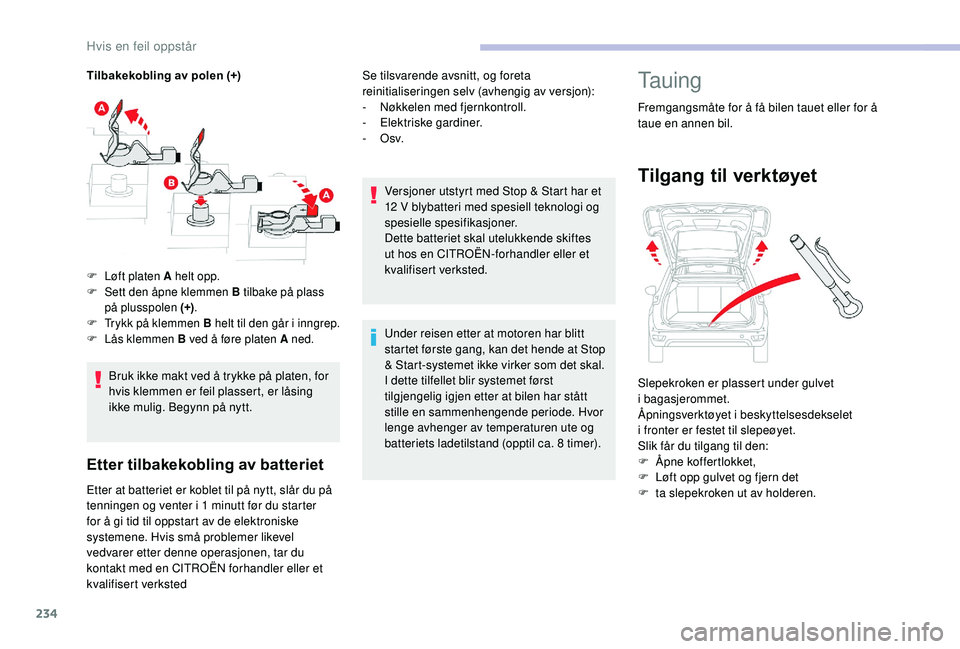

F Løft platen A helt opp.
F
S ett den åpne klemmen B tilbake på plass
på plusspolen (+) .
F

T
rykk på klemmen B helt til den går i inngrep.
F

L
ås klemmen B ved å føre platen A ned.
Se tilsvarende avsnitt, og foreta
reinitialiseringen selv (avhengig av versjon):
-
N
økkelen med fjernkontroll.
-
E

lektriske gardiner.
-


O sv.Ta u i n g
Fremgangsmåte for å få bilen tauet eller for å
taue en annen bil.
Tilgang til verktøyet
Slepekroken er plassert under gulvet
i bagasjerommet.
Åpningsverktøyet i


beskyttelsesdekselet
i
fronter er festet til slepeøyet.
Slik får du tilgang til den:
F

Å
pne koffertlokket,
F

L
øft opp gulvet og fjern det
F

t
a slepekroken ut av holderen.
Hvis en feil oppstår

235
Hvis denne instruksjonen ikke følges, kan
det medføre skade på visse komponenter
(bremse, girkasse osv.) og sviktende
bremseassistanse når motoren startes
igjen.F

S
lå på nødlyset til begge bilene.
F
F
oreta en forsiktig oppstart og kjør sakte
over en kort strekning.

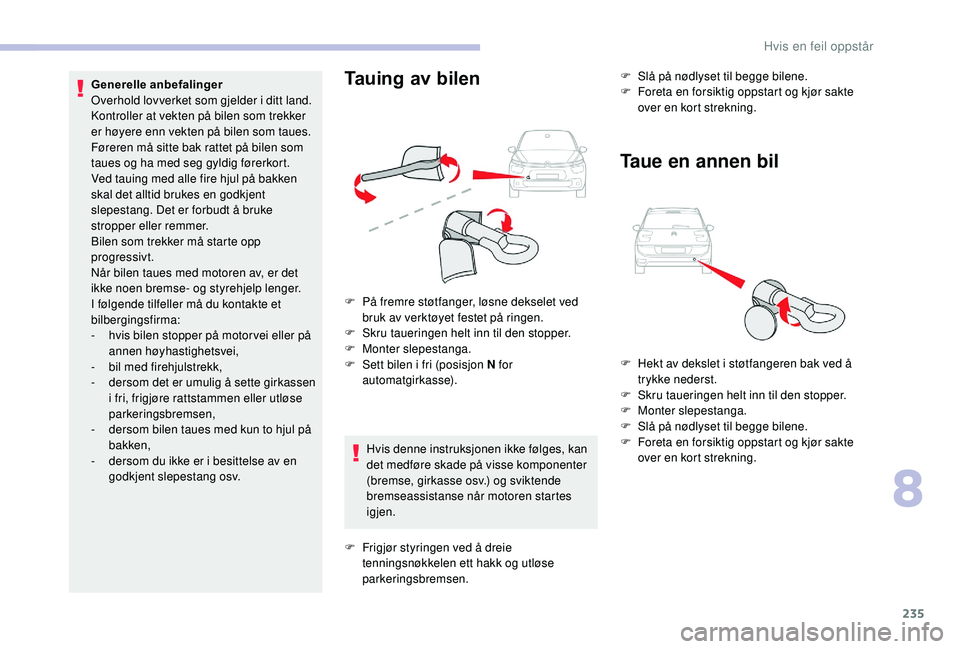

Taue en annen bil
Generelle anbefalinger
Overhold lovverket som gjelder i ditt land.
Kontroller at vekten på bilen som trekker
er høyere enn vekten på bilen som taues.
Føreren må sitte bak rattet på bilen som
taues og ha med seg gyldig førerkort.
Ved tauing med alle fire hjul på bakken
skal det alltid brukes en godkjent
slepestang. Det er forbudt å bruke
stropper eller remmer.
Bilen som trekker må starte opp
progressivt.
Når bilen taues med motoren av, er det
ikke noen bremse- og styrehjelp lenger.
I følgende tilfeller må du kontakte et
bilbergingsfirma:
-

h
vis bilen stopper på motor vei eller på
annen høyhastighetsvei,
-
bil

med firehjulstrekk,
-

d
ersom det er umulig å sette girkassen
i
fri, frigjøre rattstammen eller utløse
parkeringsbremsen,
-

d
ersom bilen taues med kun to hjul på
bakken,
-

d
ersom du ikke er i besittelse av en
godkjent slepestang osv.Tauing av bilen
F På fremre støtfanger, løsne dekselet ved bruk av verktøyet festet på ringen.
F

S
kru taueringen helt inn til den stopper.
F

M
onter slepestanga.
F

S
ett bilen i fri (posisjon N for
automatgirkasse).
F

F
rigjør styringen ved å dreie
tenningsnøkkelen ett hakk og utløse
parkeringsbremsen. F

H
ekt av dekslet i støtfangeren bak ved å
trykke nederst.
F

S
kru taueringen helt inn til den stopper.
F

M
onter slepestanga.
F

S
lå på nødlyset til begge bilene.
F

F
oreta en forsiktig oppstart og kjør sakte
over en kort strekning.
8
Hvis en feil oppstår

240

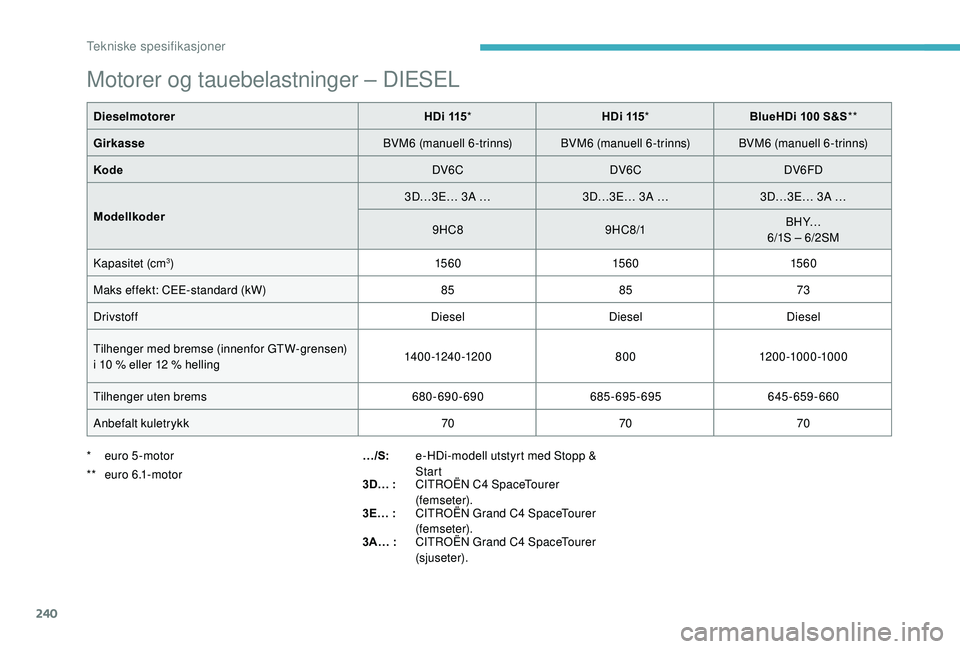

Motorer og tauebelastninger – DIESEL
DieselmotorerHDi 115* HDi 115* BlueHDi 100 S&S**
Girkasse BVM6 (manuell 6-trinns) BVM6 (manuell 6-trinns) BVM6 (manuell 6-trinns)
Kode DV6CDV6CDV6FD
Modellkoder 3D…3E… 3A …
3D…3E… 3A …3D…3E… 3A …
9HC8 9HC8/1 B H Y…
6/1S – 6/2SM
Kapasitet (cm
3) 15 6 015 6 015 6 0
Maks effekt: CEE-standard (kW) 8585 73
Drivstoff DieselDieselDiesel
Tilhenger med bremse (innenfor GTW-grensen)
i 10

% eller 12
% helling 14 0 0 -124 0 -12 0 0
8001200-1000-1000
Tilhenger uten brems 680-690-690685-695-695645-659-660
Anbefalt kuletrykk 707070
…/S: e-HDi-modell utstyrt med Stopp &
Start
3D… : CITROËN C4
SpaceTourer
(femseter).
3E… : CITROËN Grand C4
SpaceTourer
(femseter).
3A… : CITROËN Grand C4
SpaceTourer
(sjuseter).
*

e

uro 5 -motor
**

e

uro 6.1-motor
Tekniske spesifikasjoner

241

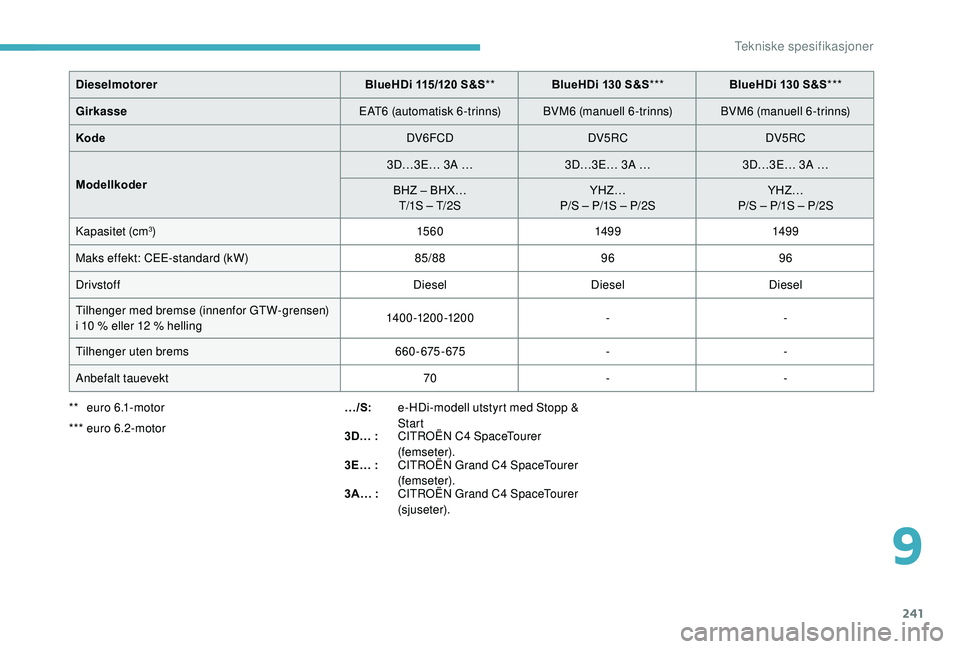

DieselmotorerBlueHDi 115/120 S&S** BlueHDi 130 S&S*** BlueHDi 130 S&S***
Girkasse EAT6 (automatisk 6-trinns)BVM6 (manuell 6-trinns) BVM6 (manuell 6-trinns)
Kode DV6FCDDV5RCDV5RC
Modellkoder 3D…3E… 3A …
3D…3E… 3A …3D…3E… 3A …
BHZ – BHX… T/1S – T/2S YHZ…
P/S – P/1S – P/2S YHZ…
P/S – P/1S – P/2S
Kapasitet (cm
3) 15 6 0149 9149 9
Maks effekt: CEE-standard (kW) 85/889696
Drivstoff DieselDieselDiesel
Tilhenger med bremse (innenfor GTW-grensen)
i 10

% eller 12
% helling 1400-1200-1200
--
Tilhenger uten brems 660 - 675 - 675--
Anbefalt tauevekt 70--
…/S: e-HDi-modell utstyrt med Stopp &
Start
3D… : CITROËN C4
SpaceTourer
(femseter).
3E… : CITROËN Grand C4
SpaceTourer
(femseter).
3A… : CITROËN Grand C4
SpaceTourer
(sjuseter).
**

e

uro 6.1-motor
***

e

uro 6.2-motor
9
Tekniske spesifikasjoner
