CITROEN C4 SPACETOURER 2021 Lietošanas Instrukcija (in Latvian)

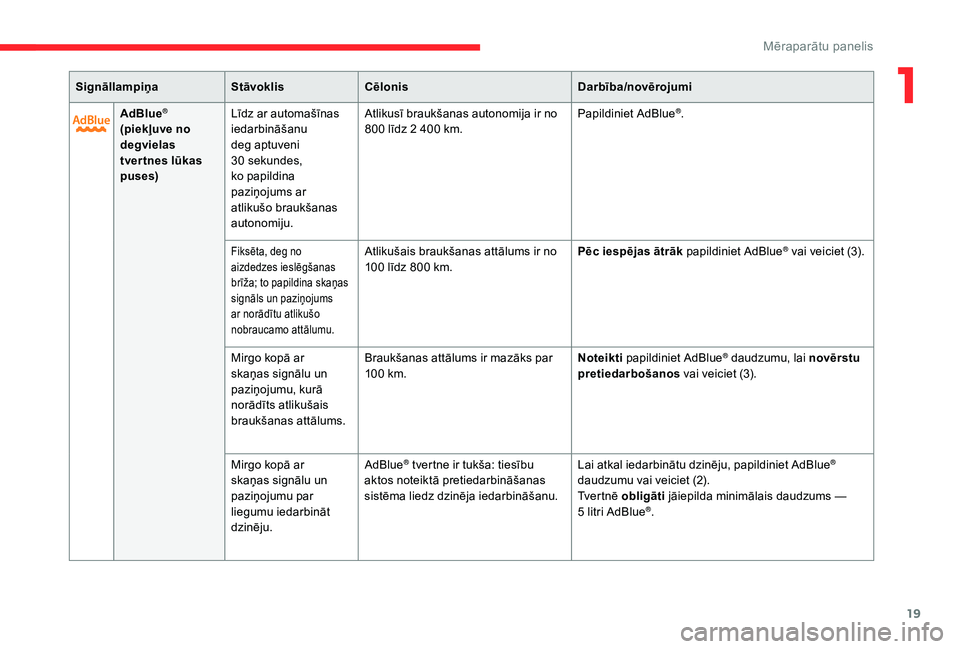

19
SignāllampiņaStāvoklisCēlonis Darbība/novērojumi
AdBlue
®
(piekļuve no
degvielas
tver tnes lūkas
puses) Līdz ar automašīnas
iedarbināšanu
deg aptuveni
30
sekundes,
ko papildina
paziņojums ar
atlikušo braukšanas
autonomiju. Atlikusī braukšanas autonomija ir no
800
līdz 2 400 km.Papildiniet AdBlue
®.
Fiksēta, deg no
aizdedzes ieslēgšanas
brīža; to papildina skaņas
signāls un paziņojums
ar norādītu atlikušo
nobraucamo attālumu.Atlikušais braukšanas attālums ir no
100
līdz 800 km. Pēc iespējas ātrāk
papildiniet AdBlue® vai veiciet (3).
Mirgo kopā ar
skaņas signālu un
paziņojumu, kurā
norādīts atlikušais
braukšanas attālums. Braukšanas attālums ir mazāks par
100

km. Noteikti
papildiniet AdBlue
® daudzumu, lai novērstu
pretiedarbošanos vai veiciet (3).
Mirgo kopā ar
skaņas signālu un
paziņojumu par
liegumu iedarbināt
dzinēju. AdBlue
® tvertne ir tukša: tiesību
aktos noteiktā pretiedarbināšanas
sistēma liedz dzinēja iedarbināšanu. Lai atkal iedarbinātu dzinēju, papildiniet AdBlue®
daudzumu vai veiciet (2).
Tv e r t n ē obligāti jāiepilda minimālais daudzums —
5

litri AdBlue
®.
1
Mēraparātu panelis

20
SignāllampiņaStāvoklisCēlonis Darbība/novērojumi
+
+ Emisiju
kontroles
sistēma SCR
(BlueHDi
dīzeļdzinējs)
Deg, ieslēdzot
aizdedzi, kopā ar
tehniskās apkopes un
dzinēja diagnostikas
brīdinājuma lampiņām,
un to papildina skaņas
signāls un ziņojums.Identificēts SCR emisiju kontroles
sistēmas bojājums.
Šis paziņojums pazūd, kad izplūdes gāzu izmešu
līmenis normalizējas.
Ieslēdzot aizdedzi,
mirgo apvienojumā ar
apkopes un dzinēja
diagnostikas sistēmu
signāllampiņām,
ko papildina
skaņas signāls
un paziņojumā
norādīta braukšanas
autonomija. Atkarībā no parādītā paziņojuma
jūs vēl varat nobraukt līdz 1
100 km
pirms tiek ieslēgta dzinēja
pretiedarbināšanas sistēma. Veiciet (3) pēc iespējas drīzāk, lai izvairītos no
atteices
.
Ieslēdzot aizdedzi, mirgo
apvienojumā ar apkopes
un dzinēja diagnostikas
sistēmas brīdinājuma
signāllampiņām, un
vienlaikus atskan
skaņas signāls un
redzams paziņojums.Dzinēja imobilaizers neatļauj
dzinēja iedarbināšanu (pārsniegts
atļautais braukšanas limits pēc
emisiju kontroles sistēmas darbības
traucējumu apstiprināšanas). Lai iedarbinātu dzinēju, veiciet (2).
(1 ) : Apstājieties, tiklīdz tas ir droši, un
izslēdziet aizdedzi. (2): Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.(3)
: Vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Mēraparātu panelis

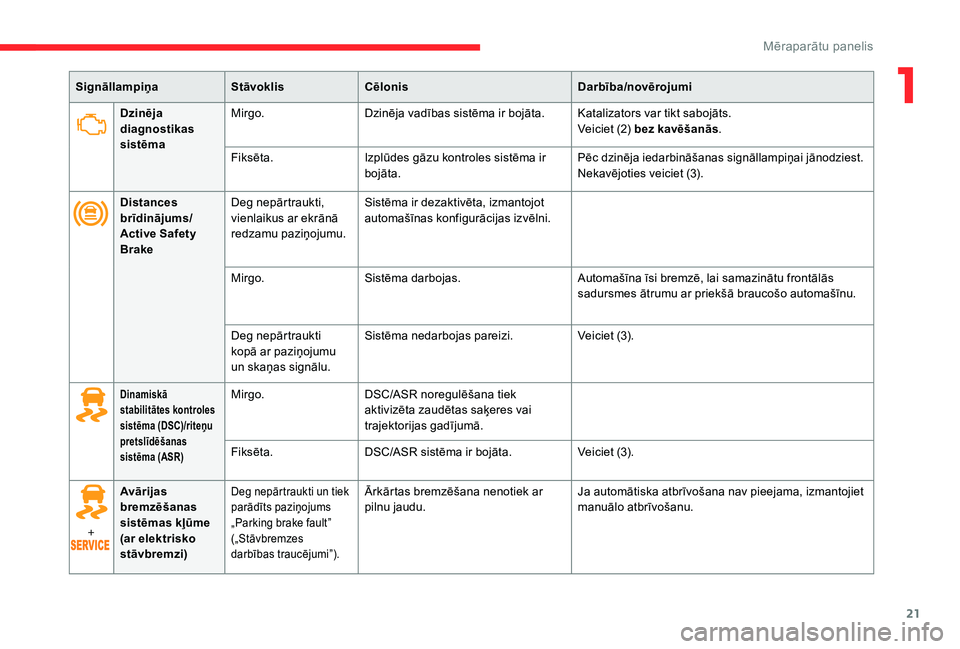

21
SignāllampiņaStāvoklisCēlonis Darbība/novērojumi
Dzinēja
diagnostikas
sistēma Mirgo.
Dzinēja vadības sistēma ir bojāta. Katalizators var tikt sabojāts.
Veiciet (2) bez kavēšanās.
Fiksēta. Izplūdes gāzu kontroles sistēma ir
bojāta.
Pēc dzinēja iedarbināšanas signāllampiņai jānodziest.
Nekavējoties veiciet (3).
Distances
brīdinājums/
Active Safety
BrakeDeg nepārtraukti,
vienlaikus ar ekrānā
redzamu paziņojumu.
Sistēma ir dezaktivēta, izmantojot
automašīnas konfigurācijas izvēlni.
Mirgo. Sistēma darbojas. Automašīna īsi bremzē, lai samazinātu frontālās
sadursmes ātrumu ar priekšā braucošo automašīnu.
Deg nepārtraukti
kopā ar paziņojumu
un skaņas signālu. Sistēma nedarbojas pareizi.
Veiciet (3).
Dinamiskā
stabilitātes kontroles
sistēma (DSC)/riteņu
pretslīdēšanas
sistēma (ASR)Mirgo.DSC/ASR noregulēšana tiek
aktivizēta zaudētas saķeres vai
trajektorijas gadījumā.
Fiksēta. DSC/ASR sistēma ir bojāta. Veiciet (3).
+ Avārijas
bremzēšanas
sistēmas kļūme
(ar elektrisko
stāvbremzi)
Deg nepārtraukti un tiek
parādīts paziņojums
„Parking brake fault”
(„Stāvbremzes
darbības traucējumi”).Ārkārtas bremzēšana nenotiek ar
pilnu jaudu.
Ja automātiska atbrīvošana nav pieejama, izmantojiet
manuālo atbrīvošanu.
1
Mēraparātu panelis

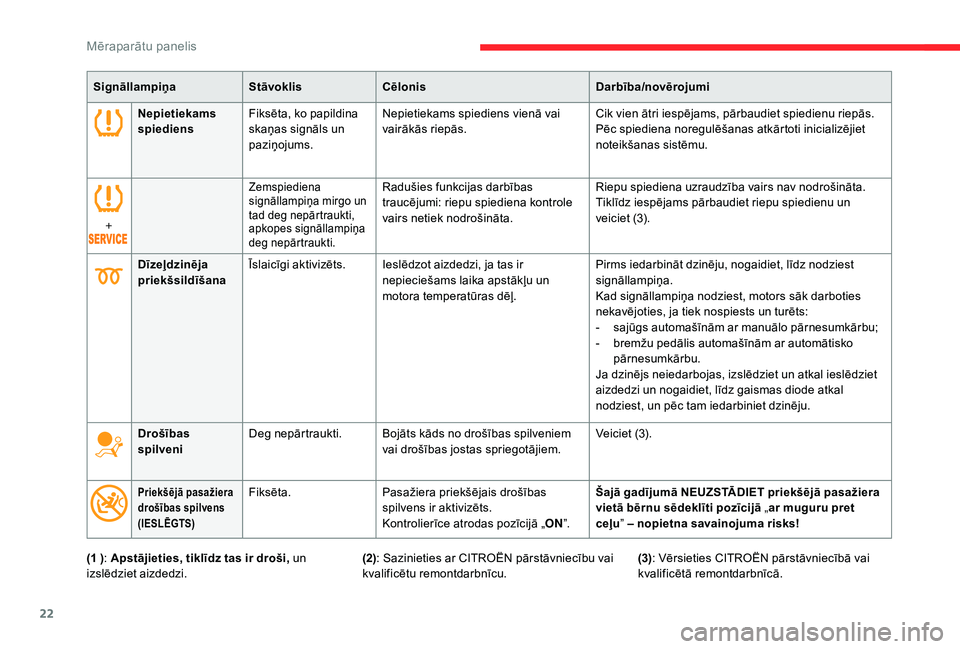

22
(1 ): Apstājieties, tiklīdz tas ir droši, un
izslēdziet aizdedzi. (2): Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.(3)
: Vērsieties CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Signāllampiņa
StāvoklisCēlonis Darbība/novērojumi
Nepietiekams
spiediens Fiksēta, ko papildina
skaņas signāls un
paziņojums. Nepietiekams spiediens vienā vai
vairākās riepās.
Cik vien ātri iespējams, pārbaudiet spiedienu riepās.
Pēc spiediena noregulēšanas atkārtoti inicializējiet
noteikšanas sistēmu.
+
Zemspiediena
signāllampiņa mirgo un
tad deg nepārtraukti,
apkopes signāllampiņa
deg nepārtraukti.Radušies funkcijas darbības
traucējumi: riepu spiediena kontrole
vairs netiek nodrošināta. Riepu spiediena uzraudzība vairs nav nodrošināta.
Tiklīdz iespējams pārbaudiet riepu spiedienu un
veiciet (3).
Dīzeļdzinēja
priekšsildīšana Īslaicīgi aktivizēts.
Ieslēdzot aizdedzi, ja tas ir
nepieciešams laika apstākļu un
motora temperatūras dēļ. Pirms iedarbināt dzinēju, nogaidiet, līdz nodziest
signāllampiņa.
Kad signāllampiņa nodziest, motors sāk darboties
nekavējoties, ja tiek nospiests un turēts:
-

s
ajūgs automašīnām ar manuālo pārnesumkārbu;
-

b
remžu pedālis automašīnām ar automātisko
pārnesumkārbu.
Ja dzinējs neiedarbojas, izslēdziet un atkal ieslēdziet
aizdedzi un nogaidiet, līdz gaismas diode atkal
nodziest, un pēc tam iedarbiniet dzinēju.
Drošības
spilveni Deg nepārtraukti. Bojāts kāds no drošības spilveniem
vai drošības jostas spriegotājiem. Veiciet (3).
Priekšējā pasažiera
drošības spilvens
(IESLĒGTS)Fiksēta.
Pasažiera priekšējais drošības
spilvens ir aktivizēts.
Kontrolierīce atrodas pozīcijā „ ON”. Šajā gadījumā NEUZSTĀDIET priekšējā pasažiera
vietā bērnu sēdeklīti pozīcijā „
ar muguru pret
ceļu ” – nopietna savainojuma risks!

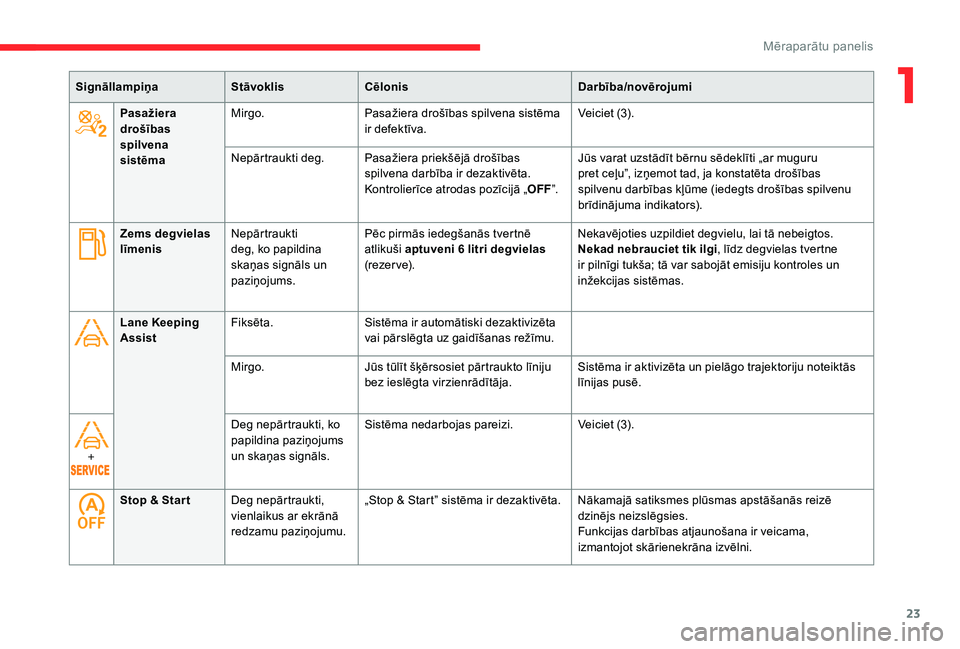

Mēraparātu panelis

23
Zems degvielas
līmenisNepārtraukti
deg, ko papildina
skaņas signāls un
paziņojums. Pēc pirmās iedegšanās tvertnē
atlikuši
aptuveni 6
litri degvielas
(r e ze r ve). Nekavējoties uzpildiet degvielu, lai tā nebeigtos.
Nekad nebrauciet tik ilgi
, līdz degvielas tvertne
ir pilnīgi tukša; tā var sabojāt emisiju kontroles un
inžekcijas sistēmas.
Lane Keeping
Assist Fiksēta.
Sistēma ir automātiski dezaktivizēta
vai pārslēgta uz gaidīšanas režīmu.
Mirgo. Jūs tūlīt šķērsosiet pārtraukto līniju
bez ieslēgta virzienrādītāja. Sistēma ir aktivizēta un pielāgo trajektoriju noteiktās
līnijas pusē.
+ Deg nepārtraukti, ko
papildina paziņojums
un skaņas signāls.Sistēma nedarbojas pareizi.
Veiciet (3).
Stop & Star t Deg nepārtraukti,
vienlaikus ar ekrānā
redzamu paziņojumu. „Stop & Start” sistēma ir dezaktivēta. Nākamajā satiksmes plūsmas apstāšanās reizē
dzinējs neizslēgsies.
Funkcijas darbības atjaunošana ir veicama,
izmantojot skārienekrāna izvēlni.
Signāllampiņa
StāvoklisCēlonis Darbība/novērojumi
Pasažiera
drošības
spilvena
sistēma Mirgo.
Pasažiera drošības spilvena sistēma
ir defektīva. Veiciet (3).
Nepārtraukti deg. Pasažiera priekšējā drošības spilvena darbība ir dezaktivēta.
Kontrolierīce atrodas pozīcijā „ OFF”. Jūs varat uzstādīt bērnu sēdeklīti „ar muguru
pret ceļu”, izņemot tad, ja konstatēta drošības
spilvenu darbības kļūme (iedegts drošības spilvenu
brīdinājuma indikators).
1

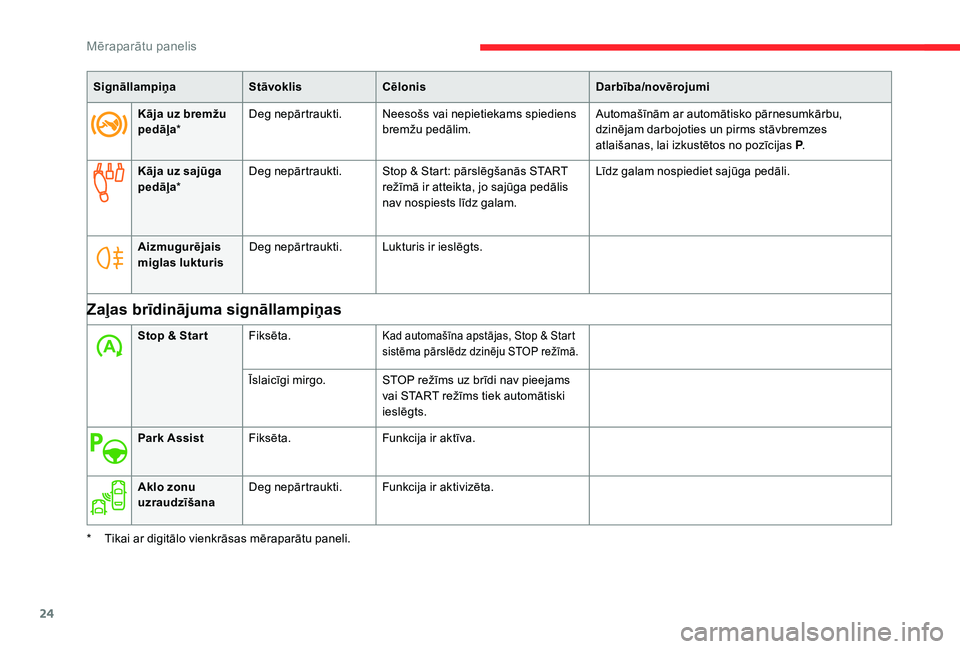

Mēraparātu panelis

24
SignāllampiņaStāvoklisCēlonis Darbība/novērojumi
Kāja uz bremžu
pedāļa * Deg nepārtraukti. Neesošs vai nepietiekams spiediens
bremžu pedālim. Automašīnām ar automātisko pārnesumkārbu,
dzinējam darbojoties un pirms stāvbremzes
atlaišanas, lai izkustētos no pozīcijas P
.
Kāja uz sajūga
pedāļa * Deg nepārtraukti. Stop & Start: pārslēgšanās START
režīmā ir atteikta, jo sajūga pedālis
nav nospiests līdz galam. Līdz galam nospiediet sajūga pedāli.
Aizmugurējais
miglas lukturis Deg nepārtraukti. Lukturis ir ieslēgts.
Zaļas brīdinājuma signāllampiņas
Stop & Star t
Fiksēta.Kad automašīna apstājas, Stop & Start
sistēma pārslēdz dzinēju STOP režīmā.
Īslaicīgi mirgo. STOP režīms uz brīdi nav pieejams
vai START režīms tiek automātiski
ieslēgts.
Park Assist Fiksēta. Funkcija ir aktīva.
Aklo zonu
uzraudzīšana Deg nepārtraukti. Funkcija ir aktivizēta.
*

T

ikai ar digitālo vienkrāsas mēraparātu paneli.

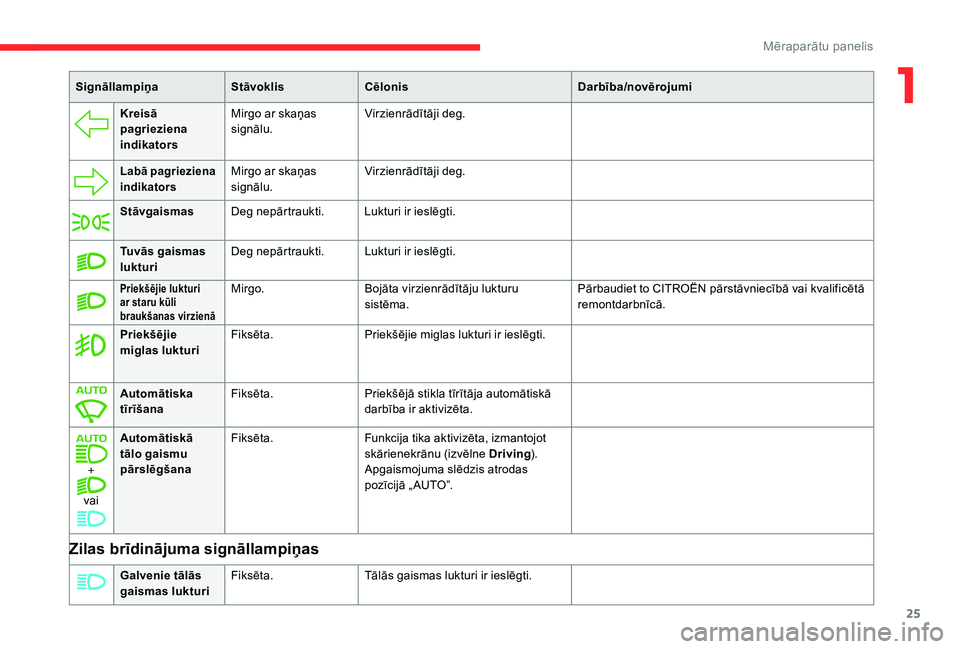

Mēraparātu panelis

25
Kreisā
pagrieziena
indikatorsMirgo ar skaņas
signālu.
Virzienrādītāji deg.
Labā pagrieziena
indikatorsMirgo ar skaņas
signālu.Virzienrādītāji deg.
Stāvgaismas Deg nepārtraukti. Lukturi ir ieslēgti.
Tuvās gaismas
lukturi Deg nepārtraukti. Lukturi ir ieslēgti.
Priekšējie lukturi
ar staru kūli
braukšanas virzienāMirgo.
Bojāta virzienrādītāju lukturu
sistēma. Pārbaudiet to CITROËN pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Priekšējie
miglas lukturi Fiksēta.
Priekšējie miglas lukturi ir ieslēgti.
Automātiska
tīrīšana Fiksēta.
Priekšējā stikla tīrītāja automātiskā
darbība ir aktivizēta.
+
vai Automātiskā
tālo gaismu
pārslēgšana
Fiksēta.
Funkcija tika aktivizēta, izmantojot
skārienekrānu (izvēlne Driving ).
Apgaismojuma slēdzis atrodas
pozīcijā „ AUTO”.
Zilas brīdinājuma signāllampiņas
Galvenie tālās
gaismas lukturi Fiksēta.
Tālās gaismas lukturi ir ieslēgti.
Signāllampiņa
StāvoklisCēlonis Darbība/novērojumi
1
Mēraparātu panelis

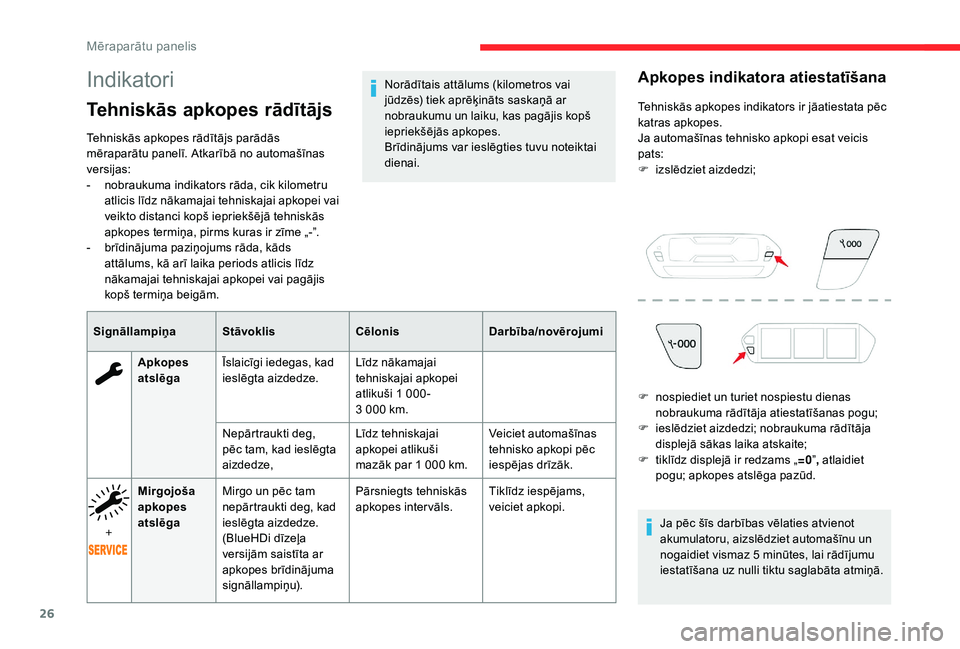

26
Indikatori
Tehniskās apkopes rādītājs
Tehniskās apkopes rādītājs parādās
mēraparātu panelī. Atkarībā no automašīnas
versijas:
-
n
obraukuma indikators rāda, cik kilometru
atlicis līdz nākamajai tehniskajai apkopei vai
veikto distanci kopš iepriekšējā tehniskās
apkopes termiņa, pirms kuras ir zīme „-”.
-

b
rīdinājuma paziņojums rāda, kāds
attālums, kā arī laika periods atlicis līdz
nākamajai tehniskajai apkopei vai pagājis
kopš termiņa beigām.
Signāllampiņa Stāvoklis CēlonisDarbība/novērojumi
Apkopes
atslēga Īslaicīgi iedegas, kad
ieslēgta aizdedze. Līdz nākamajai
tehniskajai apkopei
atlikuši 1
000 -
3
000 km.
Nepārtraukti deg,
pēc tam, kad ieslēgta
aizdedze, Līdz tehniskajai
apkopei atlikuši
mazāk par 1
000 km.Veiciet automašīnas
tehnisko apkopi pēc
iespējas drīzāk.
+ Mirgojoša
apkopes
atslēga
Mirgo un pēc tam
nepārtraukti deg, kad
ieslēgta aizdedze.
(BlueHDi dīzeļa
versijām saistīta ar
apkopes brīdinājuma
signāllampiņu). Pārsniegts tehniskās
apkopes inter vāls.
Tiklīdz iespējams,
veiciet apkopi.
Norādītais attālums (kilometros vai
jūdzēs) tiek aprēķināts saskaņā ar
nobraukumu un laiku, kas pagājis kopš
iepriekšējās apkopes.
Brīdinājums var ieslēgties tuvu noteiktai
dienai.
Apkopes indikatora atiestatīšana
Tehniskās apkopes indikators ir jāatiestata pēc
katras apkopes.
Ja automašīnas tehnisko apkopi esat veicis
pats:
F

iz
slēdziet aizdedzi;
Ja pēc šīs darbības vēlaties atvienot
akumulatoru, aizslēdziet automašīnu un
nogaidiet vismaz 5
minūtes, lai rādījumu
iestatīšana uz nulli tiktu saglabāta atmiņā.
F

n
ospiediet un turiet nospiestu dienas
nobraukuma rādītāja atiestatīšanas pogu;
F

i
eslēdziet aizdedzi; nobraukuma rādītāja
displejā sākas laika atskaite;
F

t
iklīdz displejā ir redzams „ =0”, atlaidiet
pogu; apkopes atslēga pazūd.
Mēraparātu panelis

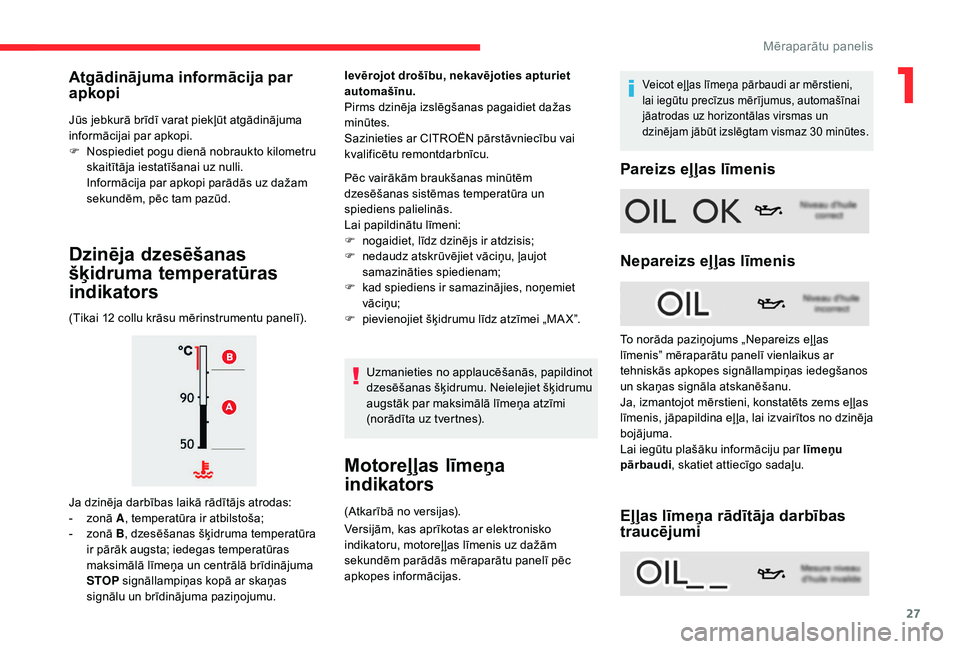

27
Jūs jebkurā brīdī varat piekļūt atgādinājuma
informācijai par apkopi.
F
N
ospiediet pogu dienā nobraukto kilometru
skaitītāja iestatīšanai uz nulli.
Informācija par apkopi parādās uz dažam
sekundēm, pēc tam pazūd.
Dzinēja dzesēšanas
šķidruma temperatūras
indikators
(Tikai 12 collu krāsu mērinstrumentu panelī).
J a dzinēja darbības laikā rādītājs atrodas:
-

z
onā A , temperatūra ir atbilstoša;
-

z
onā B , dzesēšanas šķidruma temperatūra
ir pārāk augsta; iedegas temperatūras
maksimālā līmeņa un centrālā brīdinājuma
STOP signāllampiņas kopā ar skaņas
signālu un brīdinājuma paziņojumu. Ievērojot drošību, nekavējoties apturiet
automašīnu.
Pirms dzinēja izslēgšanas pagaidiet dažas
minūtes.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
Pēc vairākām braukšanas minūtēm
dzesēšanas sistēmas temperatūra un
spiediens palielinās.
Lai papildinātu līmeni:
F

n
ogaidiet, līdz dzinējs ir atdzisis;
F
n
edaudz atskrūvējiet vāciņu, ļaujot
samazināties spiedienam;
F
k
ad spiediens ir samazinājies, noņemiet
vāciņu;
F p ievienojiet šķidrumu līdz atzīmei „MA X”.
Uzmanieties no applaucēšanās, papildinot
dzesēšanas šķidrumu. Neielejiet šķidrumu
augstāk par maksimālā līmeņa atzīmi
(norādīta uz tvertnes).
Motoreļļas līmeņa
indikators
(Atkarībā no versijas).
Versijām, kas aprīkotas ar elektronisko
indikatoru, motoreļ ļas līmenis uz dažām
sekundēm parādās mēraparātu panelī pēc
apkopes informācijas.
Veicot eļ ļas līmeņa pārbaudi ar mērstieni,
lai iegūtu precīzus mērījumus, automašīnai
jāatrodas uz horizontālas virsmas un
dzinējam jābūt izslēgtam vismaz 30 minūtes.
Pareizs eļļas līmenis
Nepareizs eļļas līmenis
Eļļas līmeņa rādītāja darbības
traucējumi
Atgādinājuma informācija par
apkopi
To norāda paziņojums „Nepareizs eļ ļas
līmenis” mēraparātu panelī vienlaikus ar
tehniskās apkopes signāllampiņas iedegšanos
un skaņas signāla atskanēšanu.
Ja, izmantojot mērstieni, konstatēts zems eļ ļas
līmenis, jāpapildina eļ ļa, lai izvairītos no dzinēja
bojājuma.
Lai iegūtu plašāku informāciju par līmeņu
pārbaudi
, skatiet attiecīgo sadaļu.
1
Mēraparātu panelis

28

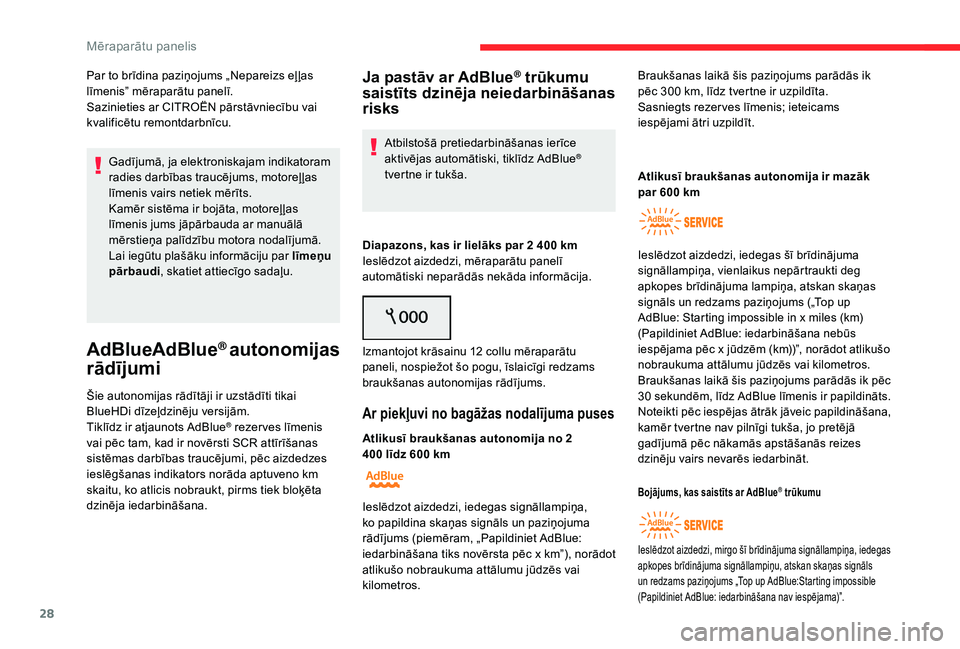

Par to brīdina paziņojums „Nepareizs eļ ļas
līmenis” mēraparātu panelī.
Sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.Gadījumā, ja elektroniskajam indikatoram
radies darbības traucējums, motoreļ ļas
līmenis vairs netiek mērīts.
Kamēr sistēma ir bojāta, motoreļ ļas
līmenis jums jāpārbauda ar manuālā
mērstieņa palīdzību motora nodalījumā.
Lai iegūtu plašāku informāciju par līmeņu
pārbaudi , skatiet attiecīgo sadaļu.
AdBlueAdBlue® autonomijas
rādījumi
Šie autonomijas rādītāji ir uzstādīti tikai
BlueHDi dīzeļdzinēju versijām.
Tiklīdz ir atjaunots AdBlue
® rezer ves līmenis
vai pēc tam, kad ir novērsti SCR attīrīšanas
sistēmas darbības traucējumi, pēc aizdedzes
ieslēgšanas indikators norāda aptuveno km
skaitu, ko atlicis nobraukt, pirms tiek bloķēta
dzinēja iedarbināšana.
Ja pastāv ar AdBlue® trūkumu
saistīts dzinēja neiedarbināšanas
risks
Atbilstošā pretiedarbināšanas ierīce
aktivējas automātiski, tiklīdz AdBlue®
tvertne ir tukša.
Diapazons, kas ir lielāks par 2 400

km
Ieslēdzot aizdedzi, mēraparātu panelī
automātiski neparādās nekāda informācija.
Izmantojot krāsainu 12

collu mēraparātu
paneli, nospiežot šo pogu, īslaicīgi redzams
braukšanas autonomijas rādījums.
Ar piekļuvi no bagāžas nodalījuma puses
Atlikusī braukšanas autonomija no 2
400 līdz 600 km Braukšanas laikā šis paziņojums parādās ik
pēc 300
km, līdz tvertne ir uzpildīta.
Sasniegts rezer ves līmenis; ieteicams
iespējami ātri uzpildīt.
Ieslēdzot aizdedzi, iedegas signāllampiņa,
ko papildina skaņas signāls un paziņojuma
rādījums (piemēram, „Papildiniet AdBlue:
iedarbināšana tiks novērsta pēc x km”), norādot
atlikušo nobraukuma attālumu jūdzēs vai
kilometros.
Atlikusī braukšanas autonomija ir mazāk
par 600 km
Ieslēdzot aizdedzi, iedegas šī brīdinājuma
signāllampiņa, vienlaikus nepārtraukti deg
apkopes brīdinājuma lampiņa, atskan skaņas
signāls un redzams paziņojums („Top up
AdBlue: Starting impossible in x miles (km)
(Papildiniet AdBlue: iedarbināšana nebūs
iespējama pēc x jūdzēm (km))”, norādot atlikušo
nobraukuma attālumu jūdzēs vai kilometros.
Braukšanas laikā šis paziņojums parādās ik pēc
30
sekundēm, līdz AdBlue līmenis ir papildināts.
Noteikti pēc iespējas ātrāk jāveic papildināšana,
kamēr tvertne nav pilnīgi tukša, jo pretējā
gadījumā pēc nākamās apstāšanās reizes
dzinēju vairs nevarēs iedarbināt.
Bojājums, kas saistīts ar AdBlue® trūkumu
Ieslēdzot aizdedzi, mirgo šī brīdinājuma signāllampiņa, iedegas
apkopes brīdinājuma signāllampiņu, atskan skaņas signāls
un redzams paziņojums „Top up AdBlue:Starting impossible
(Papildiniet AdBlue: iedarbināšana nav iespējama)”.
Mēraparātu panelis
