CITROEN C5 2012 InstruktionsbÖcker (in Swedish)

I
29
INSTRUMENTTAVLAN
FÄRDDATOR
System som ger dig momentan in-
formation om den sträcka du kör
(räckvidd, bränsleförbrukning...).



Visning av data
Nollställning av sträckan
Färddatorn visas på instrumenttav-
lans display.


)
Vrid på vridreglaget A
till vänster
om ratten, för att visa färddatorns
olika rubriker i tur och ordning:


- rubriken med realtidsinforma-
tion visas i området B
på in-
strumenttavlan, med:


●
räckvidd,

●
momentan förbrukning,

●
digital hastighetsvisning eller
tidräknaren i Stop & Start-
systemet.

- rubriken för sträcka "1"
visas i
området C
på instrumenttavlan,
med:


●
körd sträcka,

●
bränsleförbrukning i genom-
snitt,

●
medelhastighet, för den första
sträckan.



- rubriken för sträcka "2"
visas
i området C
på instrumenttav-
lan, med:


●
körd sträcka,

●

bränsleförbrukning i genomsnitt,


●
medelhastighet, för den andra
sträckan.






)
När önskad sträcka visas trycker
du i mer än två sekunder på vrid-
reglaget till vänster på ratten.
Sträckorna "1"
och "2"
är obero-
ende av varandra och används på
samma sätt.
Sträcka "1"
kan till exempel använ-
das för dagliga och sträcka "2"
för
månatliga beräkningar.

I
30
INSTRUMENTTAVLAN






Några definitioner…


Räckvidd
(km eller miles)
Momentan
bränsleförbrukning
(l/100 km eller km/l eller mpg)

Medelförbrukning
(l/100 km eller km/l eller
mpg)

Medelhastighet
(km/tim eller mph)
Körd sträcka
(km eller miles)
Räckvidden anger hur många kilo-
meter du kan köra med bränslet du
har kvar i tanken, med hänsyn till
medelförbrukningen under de se-
nast körda kilometrarna.
Detta värde kan variera efter en
ändring i körsätt eller vägprofi l,
vilket kan leda till en betydande
ändring i den momentana förbruk-
ningen.
När det resterande bränslet räcker till
mindre än 30 km indikeras detta med
streck. Efter bränslepåfyllning av minst
5 liter visas den omräknade körsträck-
an om den överskrider 100 km.
Vid ihållande visning av streck i
stället för siffror bör du kontakta
CITROËN eller en annan kvalifi ce-
rad verkstad. Denna funktion ger information
fr.o.m. 30 km/tim. Grundar sig på medelförbrukningen
under de senaste sekunderna.
Grundar sig på medelförbrukningen
efter färddatorns senaste nollställning.

Beräkningen sker från färddatorns
senaste nollställning (med påslagen
tändning). Anger körsträckan sedan färddatorn
senast nollställdes.








Stop & Start-
systemets tidräknare
(minuter/sekunder eller
timmar/minuter)
Om din bil är försedd med Stop &
Start används en tidräknare för att
hålla reda på hur länge STOP-läget
varit aktiverat sammanlagt under
färden.
Räknaren nollställs varje gång tänd-
ningen slås till med nyckeln.

I
31
INSTRUMENTTAVLAN

Återgå till den
huvudsakliga visningen på
instrumentavlans display
Genom att vrida upprepade gånger
på vänster vridreglage kan du åter-
gå till den huvudsakliga visningen
på instrumenttavlans display (vis-
ning av fordonshastigheten), via na-
vigationssidan och sidan som enbart
visar vägmätaren och trippmätaren i
den undre delen.


Upprepa körinstruktioner på
instrumenttavlans display
Du kan upprepa körinstruktionerna
på instrumenttavlans display genom
att vrida på vridreglaget till vänster
om ratten.


Check-funktion

Med denna funktion kan man visa
journalen över varningar.


)
Tryck på reglage A
.
Följande meddelanden visas efter
varandra på instrumenttavlans dis-
play:


- Kontroll av däckstrycken.

- Påminnelse från serviceindikatorn.

- Visning av eventuella larmmed-
delanden.

- Kontroll av oljenivån.

I
32
INSTRUMENTTAVLAN









Kontrollampor

Visuella indikeringar som informerar föraren om att en avvikelse har uppstått
(varningslampa) eller att ett system satts igång (PÅ/AV-lampa).


Kontrollampa



Indikering



Orsak



Åtgärder/observationer







STOP


Fast sken
tillsammans
med en annan
varningslampa. Berör det punkterade
hjulet, bromssystemet
eller temperaturen på
motorkylvätskan.
Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta
en CITROËN-verkstad eller en annan kvalifi cerad
verkstad.





Service


Tillfällig. Mindre fel som inte har någon
specifi k kontrollampa har
uppstått. Identifi era felet genom att läsa
meddelandet som visas på displayen, t.ex.:


- stängning av dörrarna, bagageluckan,
bakrutan eller motorhuven,

- batteriet i fjärrkontrollen,

- däcktrycket,

- igensättning av partikelfi ltret (diesel).
Kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad om andra fel
uppstår.

Fast sken. Större fel som inte har någon
specifi k kontrollampa har
uppstått. Identifi era felet genom att läsa
meddelandet som visas på displayen och
kontakta alltid en CITROËN-verkstad eller
en annan kvalifi cerad verkstad.
Vid påslagning av tändningen
Vissa varningslampor lyser i några sekunder vid påslagning av tändningen.
Dessa lampor bör släckas så fort motorn startas.
Ta reda på vad varningslampan i fråga betyder om någon av dem fortsätter att
lysa, innan du kör iväg.

Tillhörande varningar
Då vissa lampor lyser med fast sken eller blinkar kan de åtföljas av en ljudsig-
nal och ett meddelande på displayen.
Varningslampor
Om någon av följande lampor tänds
med motorn i gång eller under färd
betyder det att en avvikelse har upp-
stått, som kräver en åtgärd från fö-
rarens sida.
När en varningslampa tänds åtföljs
den alltid av ett meddelande, som
hjälper dig att identifi era felet.
Tveka inte att kontakta en CITROËN-
verkstad eller en annan kvalifi cerad
verkstad om det uppstår problem.

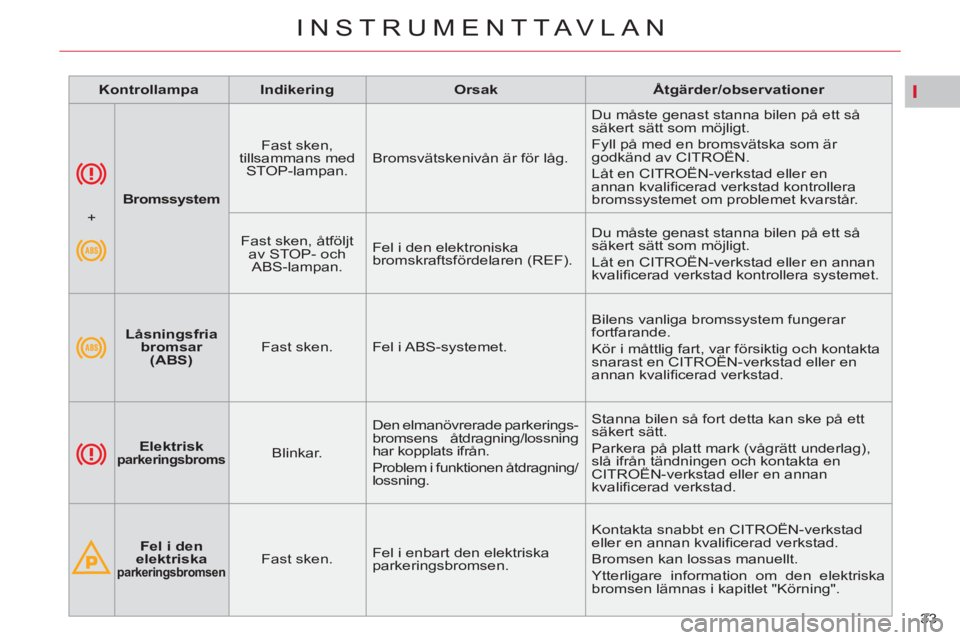

I
33
INSTRUMENTTAVLAN





Bromssystem


Fast sken,
tillsammans med
STOP-lampan. Bromsvätskenivån är för låg. Du måste genast stanna bilen på ett så
säkert sätt som möjligt.
Fyll på med en bromsvätska som är
godkänd av CITROËN.
Låt en CITROËN-verkstad eller en
annan kvalifi cerad verkstad kontrollera
bromssystemet om problemet kvarstår.

+

Fast sken, åtföljt
av STOP- och
ABS-lampan. Fel i den elektroniska
bromskraftsfördelaren (REF). Du måste genast stanna bilen på ett så
säkert sätt som möjligt.
Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Låsningsfria
bromsar
(ABS)


Fast sken. Fel i ABS-systemet. Bilens vanliga bromssystem fungerar
fortfarande.
Kör i måttlig fart, var försiktig och kontakta
snarast en CITROËN-verkstad eller en
annan kvalifi cerad verkstad.




Elektrisk
parkeringsbroms



Blinkar. Den elmanövrerade parkerings-
bromsens åtdragning/lossning
har kopplats ifrån.
Problem i funktionen åtdragning/
lossning. Stanna bilen så fort detta kan ske på ett
säkert sätt.
Parkera på platt mark (vågrätt underlag),
slå ifrån tändningen och kontakta en
CITROËN-verkstad eller en annan
kvalifi cerad verkstad.




Fel i den
elektriska
parkeringsbromsen


Fast sken. Fel i enbart den elektriska
parkeringsbromsen. Kontakta snabbt en CITROËN-verkstad
eller en annan kvalifi cerad verkstad.
Bromsen kan lossas manuellt.
Ytterligare information om den elektriska
bromsen lämnas i kapitlet "Körning".

I
34
INSTRUMENTTAVLAN





Antisladd- och
antispinnssystem
(ESP/ASR)



Blinkar. ESP/ASR-systemet aktiveras. Systemet optimerar bilens köregenskaper
och förbättrar dess stabilitet.

Fast sken, åtföljt
av en ljudsignal
och ett meddelande
på displayen i
instrumenttavlan. Om ESP/ASR inte är
urkopplat (indikeringslampan
på knappen lyser) har ett fel
uppstått i systemet. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera systemet.




Motorns
självdiagnostik


Fast sken. Fel i avgasreningen. Kontrollampan ska slockna när motorn
startar.
Om den inte släcks bör du snarast
kontakta en CITROËN-verkstad eller en
annan kvalifi cerad verkstad.

Blinkar. Fel i motorstyrningen. Det fi nns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad kontrollera bilen.

Kontrollampa



Indikering



Orsak



Åtgärder/observationer



Slitage på
bromsklotsar


Fast sken, åtföljt av
en ljudsignal och
ett meddelande på
multifunktionsdisplayen. Bromsklotsarna är kraftigt
slitna. Låt en CITROËN-verkstad eller en annan
kvalifi cerad verkstad byta dem.

Urkoppling
av den
elmanövrerade
parkeringsbromsens
automatiska
funktioner


Fast sken. Funktionerna "automatisk
åtdragning" (då motorn
stängs av) och "automatisk
lossning" är urkopplade eller
felaktiga. Aktivera funktionen (beroende på
försäljningsland) i menyn för
fordonskonfi guration eller kontakta
CITROËN eller en annan kvalifi cerad
verkstad om automatisk åtdragning/
lossning inte är möjlig.
Bromsen kan i så fall lossas manuellt med
ett reservlossningsreglage.
Ytterligare information om den elektriska
parkeringsbromsen hittar du i kapitlet
"Körning".

I
35
INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Låg
bränslenivå


Fast sken Första gången den tänds
återstår ca 5 liter bränsle
i
tanken. Det är nödvändigt att tanka bilen för att
undvika bränslestopp.
Den här lampan tänds varje gång
tändningen slås till, så länge du inte fyllt
på tillräckligt med bränsle.
Tankens volym: 71 liter.
Kör aldrig tills tanken är helt tom,
det kan skada avgasrenings- och
insprutningssystemet.






Maximal
kylv

ä

tsketemperatur


Fast rött sken. Temperaturen i kylsystemet
är för hög. Stanna bilen så fort du kan på ett säkert sätt.
Vänta tills motorn svalnat och fyll vid behov
på kylarvätska.
Vänd dig till en CITROËN-verkstad
eller en annan kvalifi cerad verkstad om
problemet kvarstår.






Batteriladdning



Fast sken. Fel i laddningskretsen
(smutsiga eller lösa
kabelskor, dåligt spänd eller
trasig generatorrem etc.). Kontrollampan ska slockna när motorn
startar.
Om den inte gör det bör du kontakta
en CITROËN-verkstad eller en annan
kvalifi cerad verkstad.

+



Bältespåminnare



Fast sken.
Förarens och/eller
fram-/bakpassagerarens
bälte är inte fastspänt. Dra fram bältet och skjut in låstungan i
bälteslåset.


Ej
faststpända
bälten


Fast sken,
åtföljt av att
bältespåminnarens
lampa tänds

De punkter som tänds representerar de platser i
bilen där bältet inte är fastspänt.
De tänds:


- med fast ljus i ca 30 sekunder när bilen startas,

- med fast ljus mellan 0 och 20 km/tim under färd,

- med blinkande ljus över 20 km/tim, samtidigt
som en ljudsignal hörs i ca 120 sekunder.

I
36
INSTRUMENTTAVLAN





Dimstrålkastare
fram


Fast sken. Dimstrålkastarna fram är aktiverade. Vrid ringen på reglaget bakåt
två gånger för att avaktivera
dimstrålkastarna.





Dimljus bak


Fast sken. Dimljusen bak är aktiverade. Vrid ringen på reglaget bakåt för att
avaktivera dimljusen.









Lampor som indikerar tillslag
Om någon av följande kontrollampor tänds betyder det att motsvarande system har aktiverats.
Den kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Blinkers,
vänster


Blinkar med
ljudsignal. Belysningsreglaget förs nedåt.





Blinkers,
höger


Blinkar med
ljudsignal. Belysningsreglaget förs uppåt.






Positionsljus


Fast sken. Belysningsreglaget är ställt på
"Positionsljus".





Halvljus


Fast sken. Belysningsreglaget står i läget
"Halvljus".





Helljus


Fast sken. Belysningsreglaget dras mot dig. Dra i reglaget för att återgå till
halvljus.





Varningsblinkers



Blinkar med
summer. Reglaget på instrumentbrädan för
varningsblinkers aktiveras. Vänster och höger blinkers samt
tillhörande kontrollampor blinkar
samtidigt.

I
37

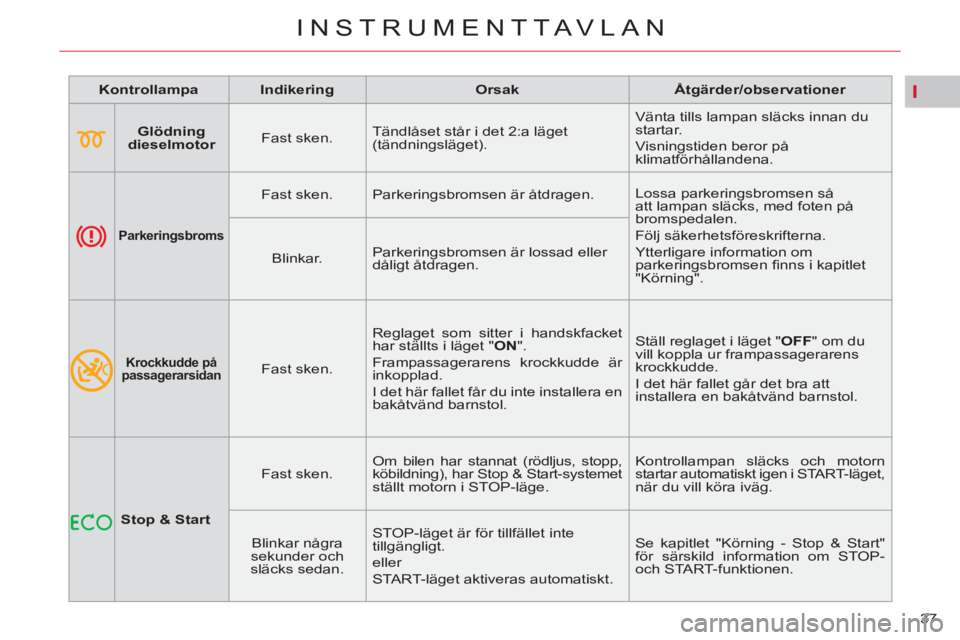

INSTRUMENTTAVLAN


Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Glödning
dieselmotor


Fast sken. Tändlåset står i det 2:a läget
(tändningsläget). Vänta tills lampan släcks innan du
startar.
Visningstiden beror på
klimatförhållandena.






Parkeringsbroms



Fast sken. Parkeringsbromsen är åtdragen. Lossa parkeringsbromsen så
att lampan släcks, med foten på
bromspedalen.
Följ säkerhetsföreskrifterna.
Ytterligare information om
parkeringsbromsen fi nns i kapitlet
"Körning".
Blinkar. Parkeringsbromsen är lossad eller
dåligt åtdragen.





Krockkudde på
passagerarsidan

Fast sken. Reglaget som sitter i handskfacket
har ställts i läget " ON
".
Frampassagerarens krockkudde är
inkopplad.
I det här fallet får du inte installera en
bakåtvänd barnstol. Ställ reglaget i läget " OFF
" om du
vill koppla ur frampassagerarens
krockkudde.
I det här fallet går det bra att
installera en bakåtvänd barnstol.



Stop & Start


Fast sken. Om bilen har stannat (rödljus, stopp,
köbildning), har Stop & Start-systemet
ställt motorn i STOP-läge. Kontrollampan släcks och motorn
startar automatiskt igen i START-läget,
när du vill köra iväg.

Blinkar några
sekunder och
släcks sedan. STOP-läget är för tillfället inte
tillgängligt.
eller
START-läget aktiveras automatiskt. Se kapitlet "Körning - Stop & Start"
för särskild information om STOP-
och START-funktionen.

I
38
INSTRUMENTTAVLAN










Lampor som indikerar urkoppling
Om någon av dessa kontrollampor tänds bekräftar det en avsiktlig urkoppling av motsvarande system.
Detta kan åtföljas av en ljudsignal och ett meddelande på multifunktionsdisplayen.



Kontrollampa



Indikering



Orsak



Åtgärder/observationer






Krockkudde
på
passagerarsidan



Fast sken.

Reglaget som fi nns i
handskfacket ställs i läge " OFF
".

Passagerarens frontkrockkudde
är urkopplad.
I det här läget kan du installera
en bakåtvänd barnstol. Ställ reglaget på " ON
" för att aktivera
passagerarens frontkrockkudde.
I det här läget får ingen bakåtvänd barnstol
monteras här.





ESP/ASR


Fast sken. Knappen i mitten av
instrumentbrädan är
aktiverad. Dess kontrollampa
lyser.
ESP/ASR är avaktiverat.
ESP: antisladdsystem.
ASR: antispinnsystem. Tryck på knappen för att aktivera ESP/
ASR-systemet. Kontrollampan släcks.
ESP/ASR-systemet aktiveras automatiskt
då bilen startas.
Om systemet kopplas ur, återaktiveras det
automatiskt från cirka 50 km/tim.
