CITROEN C5 2012 InstruktionsbÖcker (in Swedish)
Manufacturer: CITROEN, Model Year: 2012, Model line: C5, Model: CITROEN C5 2012Pages: 340, PDF Size: 17.32 MB
Page 61 of 340
III
59
KOMFORT

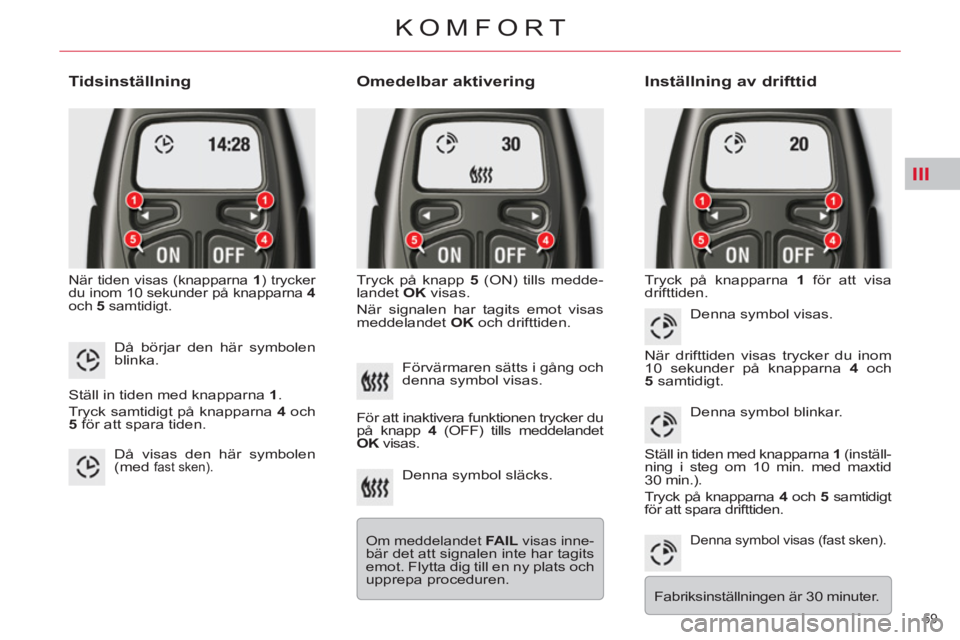

Tidsinställning
När tiden visas (knapparna 1
) trycker
du inom 10 sekunder på knapparna 4
och 5
samtidigt.
Omedelbar aktivering
Tryck på knapp 5
(ON) tills medde-
landet OK
visas.
När signalen har tagits emot visas
meddelandet OK
och drifttiden. Tryck på knapparna 1
för att visa
drifttiden.
Då börjar den här symbolen
blinka.
Ställ in tiden med knapparna 1
.
Tryck samtidigt på knapparna 4
och
5
för att spara tiden.
Då visas den här symbolen
(med
fast sken).
Förvärmaren sätts i gång och
denna symbol visas.
För att inaktivera funktionen trycker du
på knapp 4
(OFF) tills meddelandet
OK
visas.
Denna symbol släcks.
Om meddelandet FAIL
visas inne-bär det att signalen inte har tagits
emot. Flytta dig till en ny plats och
upprepa proceduren.
Inställning av drifttid
Denna symbol visas.
När drifttiden visas trycker du inom
10 sekunder på knapparna 4
och
5
samtidigt.
Denna symbol blinkar.
Ställ in tiden med knapparna 1
(inställ-
ning i steg om 10 min. med maxtid
30 min.).
Tryck på knapparna 4
och 5
samtidigt
för att spara drifttiden.
Denna symbol visas (fast sken).
Fabriksinställningen är 30 minuter.
Page 62 of 340
III
60
KOMFORT

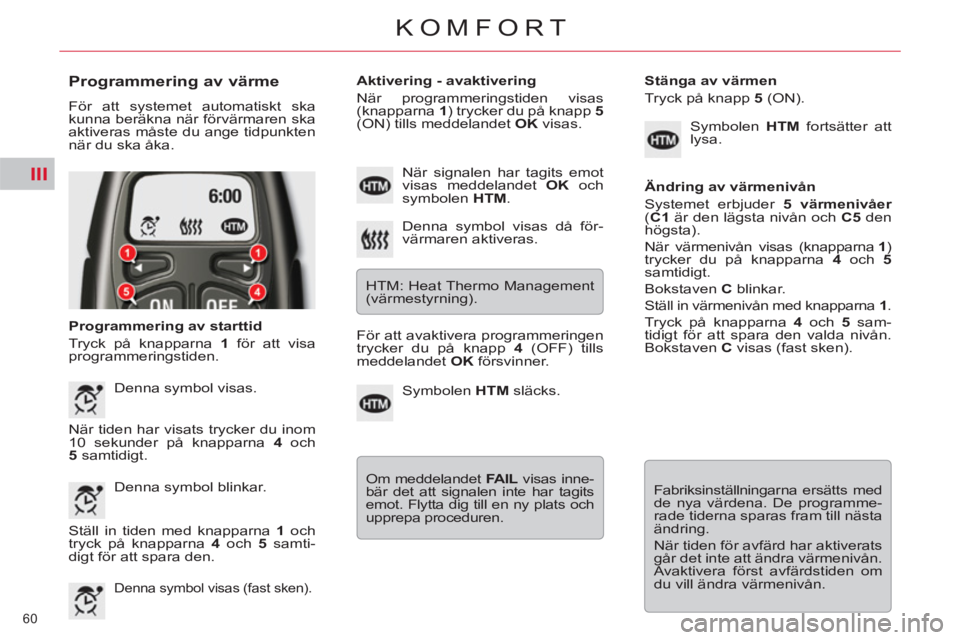

Programmering av värme
För att systemet automatiskt ska
kunna beräkna när förvärmaren ska
aktiveras måste du ange tidpunkten
när du ska åka.
Programmering av starttid
Tryck på knapparna 1
för att visa
programmeringstiden.
Aktivering - avaktivering
När programmeringstiden visas
(knapparna 1
) trycker du på knapp 5
(ON) tills meddelandet OK
visas.
Denna symbol visas.
När tiden har visats trycker du inom
10 sekunder på knapparna 4
och
5 samtidigt.
Denna symbol blinkar.
Ställ in tiden med knapparna 1
och
tryck på knapparna 4
och 5
samti-
digt för att spara den.
Denna symbol visas (fast sken).
Denna symbol visas då för-
värmaren aktiveras.
HTM: Heat Thermo Management
(värmestyrning). När signalen har tagits emot
visas meddelandet OK
och
symbolen HTM
.
För att avaktivera programmeringen
trycker du på knapp 4
(OFF) tills
meddelandet OK
försvinner.
Symbolen HTM
släcks.
Om meddelandet FAIL
visas inne-
bär det att signalen inte har tagits
emot. Flytta dig till en ny plats och
upprepa proceduren.
Stänga av värmen
Tryck på knapp 5
(ON).
Symbolen HTM
fortsätter att
lysa.
Ändring av värmenivån
Systemet erbjuder 5 värmenivåer
( C1
är den lägsta nivån och C5
den
högsta).
När värmenivån visas (knapparna 1
)
trycker du på knapparna 4
och 5
samtidigt.
Bokstaven C
blinkar.
Ställ in värmenivån med knapparna 1
.
Tryck på knapparna 4
och 5
sam-
tidigt för att spara den valda nivån.
Bokstaven C
visas (fast sken).
Fabriksinställningarna ersätts med
de nya värdena. De programme-
rade tiderna sparas fram till nästa
ändring.
När tiden för avfärd har aktiverats
går det inte att ändra värmenivån.
Avaktivera först avfärdstiden om
du vill ändra värmenivån.
Page 63 of 340
III
!
61
KOMFORT
Byte av batteri i fjärrkontrollen
Fjärrkontrollen får sin strömförsörj-
ning från ett batteri (6 V-28L) som
medföljer.
Ett meddelande på displayen anger
att batteriet måste bytas.
Lossa locket och byt ut batteriet.
Nollställ därefter fjärrkontrollen (se
nedan).
Stäng alltid av den programmerbara
värmaren medan du tankar, för att
undvika brand eller explosion.
För att undvika risker för för-
giftning eller kvävning får den
programmerbara värmaren inte
användas - och det gäller även
korta perioder - i slutna miljöer,
t.ex. garage eller verkstäder utan
system för utsugning av avgaser.
Parkera inte bilen på lättantändliga
ytor (torrt gräs, löv, papper osv.)
p.g.a. brandrisken.
Det programmerbara värmesys-
temet försörjs via bränsletanken.
Kontrollera att det fi nns tillräckligt
mycket bränsle i tanken före an-
vändning. Om nivån har sjunkit till
bränslereserven bör du inte pro-
grammera värmen.
Kasta inte bort uttjänta bat-
terier, utan lämna dem på ett
godkänt uppsamlingsställe.
Nollställning av fjärrkontroll
Efter urkoppling av bilbatteriet eller
om fjärrkontrollens batteri byts måste
fjärrkontrollen nollställas.
När det fi nns driftspänning igen tryck-
er du inom de 5 följande sekunderna
på knapp 4
(OFF) i 1 sekund. Om
momentet lyckas visas meddelandet
OK
på fjärrkontrollens display.
Om ett problem har uppstått visas
meddelandet FAIL
. Upprepa då mo-
mentet.
En anpassning av den program-
merbara värmen för förvärmning
av kupén fi nns som tillbehör.
Givaren i rörelselarmet kan stö-
ras av luftfl ödet i det programmer-
bara värmesystemet, när detta är
igång.
För att undvika alla falsklarm när
det programmerbara värmesyste-
met används, rekommenderar vi
att rörelselarmet stängs av.
Page 64 of 340
III
62
KOMFORT

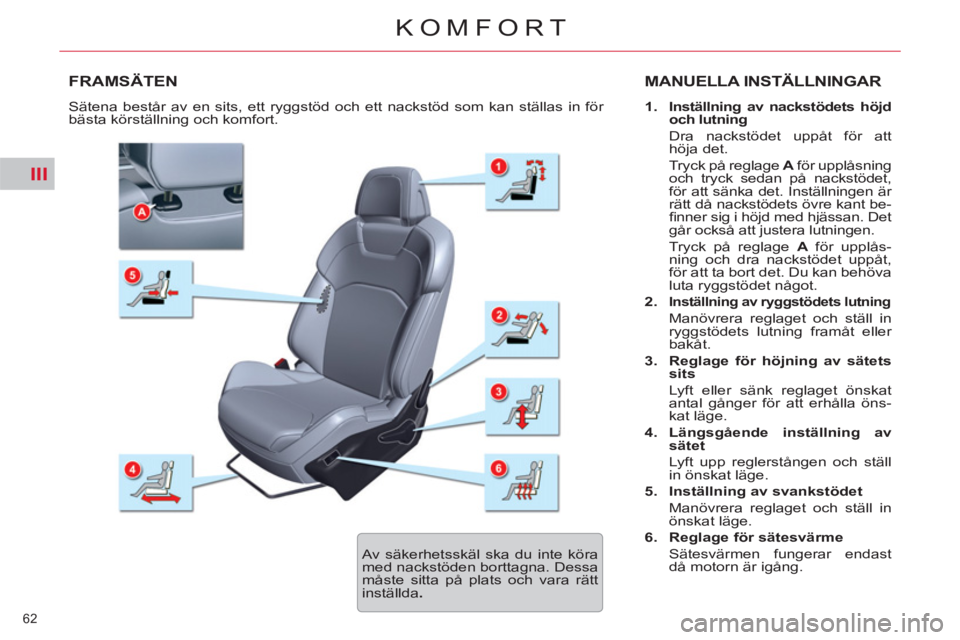

FRAMSÄTEN MANUELLA INSTÄLLNINGAR
1.
Inställning av nackstödets höjd
och lutning
Dra nackstödet uppåt för att
höja det.
Tryck på reglage A
för upplåsning
och tryck sedan på nackstödet,
för att sänka det. Inställningen är
rätt då nackstödets övre kant be-
fi nner sig i höjd med hjässan. Det
går också att justera lutningen.
Tryck på reglage A
för upplås-
ning och dra nackstödet uppåt,
för att ta bort det. Du kan behöva
luta ryggstödet något.
2.
Inställning av ryggstödets lutning
Manövrera reglaget och ställ in
ryggstödets lutning framåt eller
bakåt.
3.
Reglage för höjning av sätets
sits
Lyft eller sänk reglaget önskat
antal gånger för att erhålla öns-
kat läge.
4.
Längsgående inställning av
sätet
Lyft upp reglerstången och ställ
in önskat läge.
5.
Inställning av svankstödet
Manövrera reglaget och ställ in
önskat läge.
6.
Reglage för sätesvärme
Sätesvärmen fungerar endast
då motorn är igång. Sätena består av en sits, ett ryggstöd och ett nackstöd som kan ställas in för
bästa körställning och komfort.
Av säkerhetsskäl ska du inte köra
med nackstöden borttagna. Dessa
måste sitta på plats och vara rätt
inställda .
Page 65 of 340
III
63
KOMFORT

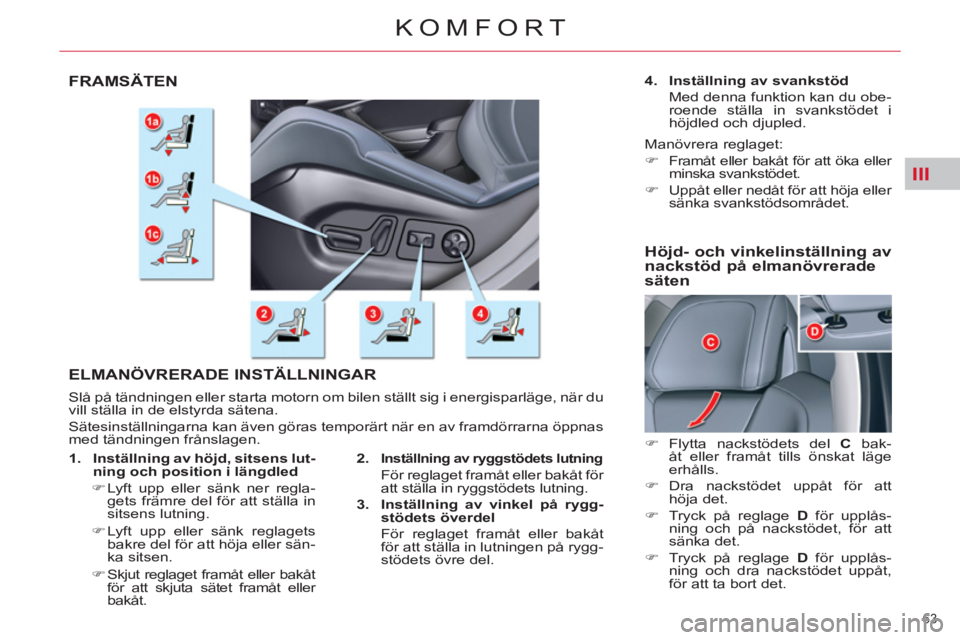

FRAMSÄTEN
ELMANÖVRERADE INSTÄLLNINGAR
Slå på tändningen eller starta motorn om bilen ställt sig i energisparläge, när du
vill ställa in de elstyrda sätena.
Sätesinställningarna kan även göras temporärt när en av framdörrarna öppnas
med tändningen frånslagen.
2.
Inställning av ryggstödets lutning
För reglaget framåt eller bakåt för
att ställa in ryggstödets lutning.
3.
Inställning av
vinkel
på rygg-
stödets överdel
För reglaget framåt eller bakåt
för att ställa in lutningen på rygg-
stödets övre del.
1.
Inställning av höjd,
sitsens
lut-
ning
och
position i
lä
ngdled
)
Lyft upp eller sänk ner regla-
gets främre del för att ställa in
sitsens lutning.
)
Lyft upp eller sänk reglagets
bakre del för att höja eller sän-
ka sitsen.
)
Skjut reglaget framåt eller bakåt
för att skjuta sätet framåt eller
bakåt.
4.
Inställning av svankstö
d
Med denna funktion kan du obe-
roende ställa in svankstödet i
höjdled och djupled.
Manövrera reglaget:
)
Framåt eller bakåt för att öka eller
minska svankstödet.
)
Uppåt eller nedåt för att höja eller
sänka svankstödsområdet.
Höjd- och vinkelinställning av
nackstöd på elmanövrerade
säten
)
Flytta nackstödets del C
bak-
åt eller framåt tills önskat läge
erhålls.
)
Dra nackstödet uppåt för att
höja det.
)
Tryck på reglage D
för upplås-
ning och på nackstödet, för att
sänka det.
)
Tryck på reglage D
för upplås-
ning och dra nackstödet uppåt,
för att ta bort det.
Page 66 of 340
III
64
KOMFORT
Funktionen används för ryggmas-
sage och fungerar bara när motorn
är igång.
)
Tryck på reglage A
.
Kontrollampan tänds och massage-
funktionen är aktiverad under 1 timme.
Under den tiden ges massagen i cykler
om 6 minuter (massage i 4 minuter åt-
följt av paus i 2 minuter). Totalt utför
systemet 10 cykler.
Efter 1 timme kopplas funktionen ur.
Kontrollampan släcks.
Massagefunktion
Instegsfunktion
Instegsfunktionen underlättar när du
stiger in eller ur fordonet.
Sätet dras automatiskt tillbaka när
tändningen slås ifrån och förardör-
ren öppnas och står sedan kvar i
samma läge, för att underlätta en
instigning i fordonet.
När tändningen slås på glider fram-
sätet framåt tills det kommer till den
minneslagrade förarinställningen.
Vid förfl yttning av sätet ska du se till
att varken någon person eller något
föremål hindrar sätets automatiska
rörelse.
Denna funktion är urkopplad som stan-
dard. Du kan koppla in eller ur funktionen
via "Huvudmenyn" på instrumenttav-
lans display. Välj "Fordonsparametrar\
Komfort\Instegsfunktion".
Urkoppling
Du kan när som helst koppla ur mas-
sagefunktionen genom att trycka på
reglage A
.
Reglage för sätesvärme
Framsätena kan fungera separat
med motorn i gång.
)
Använd motsvarande ratt som
fi nns på utsidan av varje fram-
säte, för att aktivera och välja
önskad värmenivå:
0
: Stopp.
1
: Låg.
2
: Medel.
3
: Hög.
Page 67 of 340
III
65
KOMFORT
Minneslagring av förarsätets
lägen
System som minneslagrar inställ-
ningarna för förarsätet och klimat-
anläggningen. Det går att lagra två
olika inställda lägen med hjälp av
knapparna på sidan av förarsätet.
Minneslagring av ett inställt läge
Med knapparna M/1/2
)
Slå på tändningen.
)
Ställ in sätet.
)
Tryck på knappen M
och sedan
på knapp 1
eller 2
inom fyra sek-
under.
En ljudsignal hörs och upplyser dig
om att programmeringen sparats i
minnet.
När en ny inställning sparas raderas
den gamla inställningen.
Använda en sparad
lägesinställning
Med tändningen påslagen eller
motorn igång
)
Tryck kort på knapp 1
eller 2
för att
använda motsvarande inställning.
En ljudsignal hörs för att ange att in-
ställningen är avslutad.
För att inte ladda ur batteriet kopplas
funktionen ur tills motorn startas, om
lägesinställningarna aktiveras upp-
repade gånger när bara tändningen
är påslagen.
Av säkerhetsskäl ska du undvika
att minneslagra en körställning under
färd.
NACKSTÖD BAK
Nackstöden bak kan demonteras
och har två lägen:
- ett övre, för användning,
- ett undre, för förvaring.
Dra nackstödet uppåt för att höja det.
Tryck på klacken och därefter på
nackstödet för att sänka det.
Ta bort nackstödet genom att place-
ra det i högläge, trycka på klacken
och dra det uppåt.
Sätt tillbaka det genom att föra in
skaften i öppningarna, i linje med
ryggstödet.
Kör aldrig med nackstöden bort-
tagna. De ska vara monterade och
rätt inställda.
Page 68 of 340
III
66
KOMFORT
BAKSÄTE
Baksätet kan fällas ned helt eller del-
vis på vänster (2/3) eller höger sida
(1/3) för att förändra lastutrymmet i
bagagerummet.
Ta bort sitsen
)
Skjut motsvarande framsäte framåt
vid behov.
)
Lyft upp framkanten av sitsen 1
.
)
Fäll upp sitsen 1
helt mot fram-
sätet.
)
Dra bort sitsen 1
från dess fäs-
ten genom att dra den uppåt.
Sätta tillbaka sitsen
)
Placera sitsen 1
lodrätt i sina
fästen.
)
Skjut ner sitsen 1
.
)
Tryck ovanpå för att låsa den.
Fälla ned sätet
Vid nedfällning av ett baksäte ska du
alltid börja med sitsen,
aldrig med
ryggstödet,
för att undvika risk för
skada:
)
skjut motsvarande framsäte
framåt vid behov,
)
lyft framkanten av sitsen 1
,
)
fäll upp sitsen 1
mot framsätet,
)
kontrollera att säkerhetsbältet är rätt
placerat på sidan av ryggstödet,
)
sänk ned eller ta bort nackstöden
vid behov,
)
dra reglaget 3
framåt för att låsa
upp ryggstödet 2
,
)
fäll ned ryggstödet 2
.
Sitsen 1
kan tas bort för att öka last-
volymen.
Fälla upp sätet
När baksätet fälls upp igen:
)
räta upp ryggstödet 2
och lås
fast det,
)
fäll tillbaka sitsen 1
,
)
höj eller sätt tillbaka nackstöden
på sin plats.
Se till att bältena och bälteslåsen
inte kommer i kläm då du fäller upp
baksätet.
Den röda indkeringen i reglage 3
ska inte synas. Tryck i så fall tillbaka
sätet ordentligt.
Page 69 of 340
III
67
KOMFORT
BACKSPEGLAR
Sidospeglar
Sidospeglarna har en ställbar spe-
gel som möjliggör sikt bakåt på si-
dorna, vilket är nödvändigt t.ex. vid
omkörning och parkering. De kan
även fällas.
Inställning
Med tändningen påslagen:
)
ställ reglage A
till höger eller till
vänster för att välja motsvarande
spegel,
)
fl ytta reglage B
i de fyra riktning-
arna, för att ställa in spegeln,
)
ställ tillbaka reglage A
i mittläge. Borttagning av is och imma på si-
dospeglarna aktiveras samtidigt
med samma funktion på bakrutan.
Infällning
)
utifrån: lås bilen med fjärrkontrol-
len eller nyckeln.
)
inifrån: med tändningen påsla-
gen, dra reglage A
bakåt
Om backspeglarna fälls in med reg-
laget A
, fälls de inte ut vid upplås-
ning av bilen med fjärrkontrollen
eller nyckeln. Du måste åter dra i
reglage A
.
Utfällning
)
utifrån: lås upp bilen med fjärr-
kontrollen eller nyckeln.
)
inifrån: med tändningen påsla-
gen, dra reglage A
bakåt.
Om du ändrar läget manuellt går det
att återställa sidospegeln med en
tryckning på reglage A
.
In- och utfällningen av sidospeglar-
na kan kopplas ur på en CITROËN-
verkstad eller en annan kvalifi cerad
verkstad.
Föremål som syns i backspeglarna
är i verkligheten närmare än vad
de förefaller.
Ta hänsyn till detta när du uppskat-
tar avståndet till bilar som kommer
bakifrån.
Inre backspegel
Inställbar spegel som möjliggör sikt
bakåt.
Denna backspegel har ett avbländ-
ningssystem som gör spegelglaset
mörkare. Tack vare det störs föraren
inte lika mycket av solljus bakifrån
eller av strålkastarljus från bilarna
bakom etc.
Modell med manuellt dag-/mörkerläge
Inställning
)
Ställ in backspegeln så att den
är rätt riktad i "dagläge".
Dag-/mörkerläge
)
Dra i spaken för att övergå till
"mörkerläget" med avbländning.
)
Tryck på spaken för att övergå till
normalt "dagläge".
Av säkerhetsskäl ska backspeglarna
ställas in för att minimera de döda
vinklarna.
Page 70 of 340
III
68
KOMFORT
Av säkerhetsskäl måste dessa
åtgärder utföras med bilen stilla-
stående.
INSTÄLLNING AV RATTEN
Ratten kan ställas in i höjd- och djup-
led, för att anpassa körställningen till
förarens längd.
Inställning
)
Ställ först in förarsätet i ett så väl
anpassat läge som möjligt.
)
Med bilen stillastående
ska du
dra i reglaget A
för att låsa upp
ratten.
)
Ställ in ratten i höjd- och djupled.
)
Tryck på reglaget för att låsa fast
ratten.
Efter låsningen kan du höra ett litet
klick om du trycker hårt på ratten.
Modell med automatiskt dag-/mörkerläge
För att garantera en optimal sikt vid
parkeringsmanövrer blir spegeln
automatiskt ljus så fort backväxeln
läggs i. Med hjälp av en givare som mäter
det infallande ljuset bakifrån kan
systemet automatiskt och gradvis
styra övergången mellan dag- och
mörkerläget.
Det innehåller ett skydd mot bländ-
ning som gör spegeln mörkare. Tack
vare det störs föraren mindre av lju-
set från bilarna som kör bakom eller
av en lågt stående sol etc. I bilar med avbländande sidospeglar
fi nns en strömbrytare för till-/frånslag
och en tillhörande kontrollampa.
Start
)
Slå på tändningen och tryck på
strömbrytaren 1
.
Kontrollampan 2
tänds och spegeln
fungerar automatiskt.
Stopp
)
Tryck på strömbrytaren 1
.
Kontrollampan 2
släcks och spegeln
behåller sitt ljusaste läge.
