Page 81 of 340
IV
79

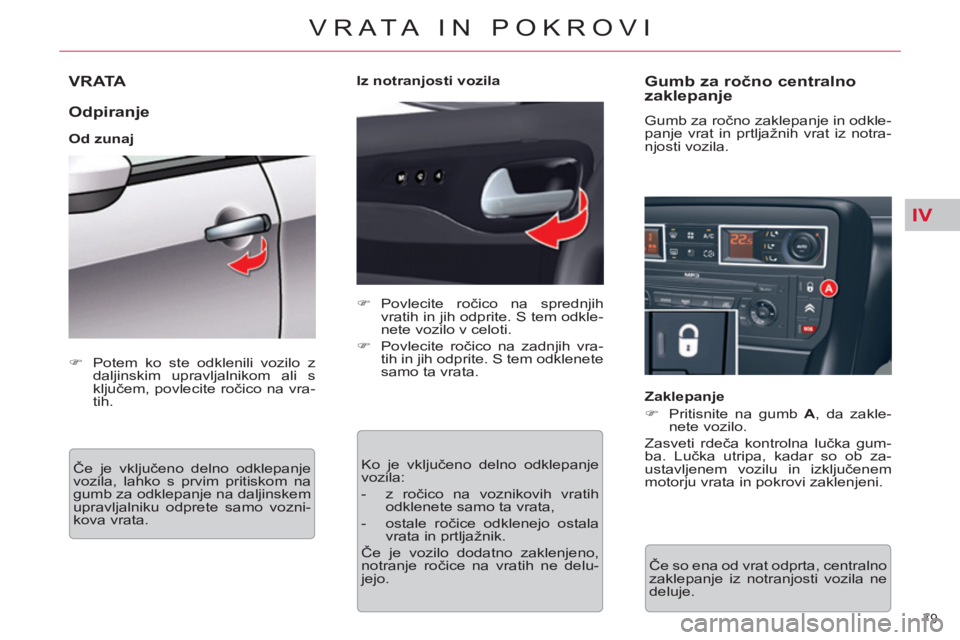

VRATA IN POKROVI
VRATA
Odpiranje
Od zunaj
Če je vključeno delno odklepanje
vozila, lahko s prvim pritiskom na
gumb za odklepanje na daljinskem
upravljalniku odprete samo vozni-
kova vrata.
)
Povlecite ročico na sprednjih
vratih in jih odprite. S tem odkle-
nete vozilo v celoti.
)
Povlecite ročico na zadnjih vra-
tih in jih odprite. S tem odklenete
samo ta vrata.
Ko je vključeno delno odklepanje
vozila:
- z ročico na voznikovih vratih
odklenete samo ta vrata,
- ostale ročice odklenejo ostala
vrata in prtljažnik.
Če je vozilo dodatno zaklenjeno,
notranje ročice na vratih ne delu-
jejo.
Gumb za ročno centralno
zaklepanje
Gumb za ročno zaklepanje in odkle-
panje vrat in prtljažnih vrat iz notra-
njosti vozila.
Zaklepanje
)
Pritisnite na gumb A
, da zakle-
nete vozilo.
Zasveti rdeča kontrolna lučka gum-
ba. Lučka utripa, kadar so ob za-
ustavljenem vozilu in izključenem
motorju vrata in pokrovi zaklenjeni.
Če so ena od vrat odprta, centralno
zaklepanje iz notranjosti vozila ne
deluje.
)
Potem ko ste odklenili vozilo z
daljinskim upravljalnikom ali s
ključem, povlecite ročico na vra-
tih.
Iz notranjosti vozila
Page 82 of 340
IV
80
VRATA IN POKROVI

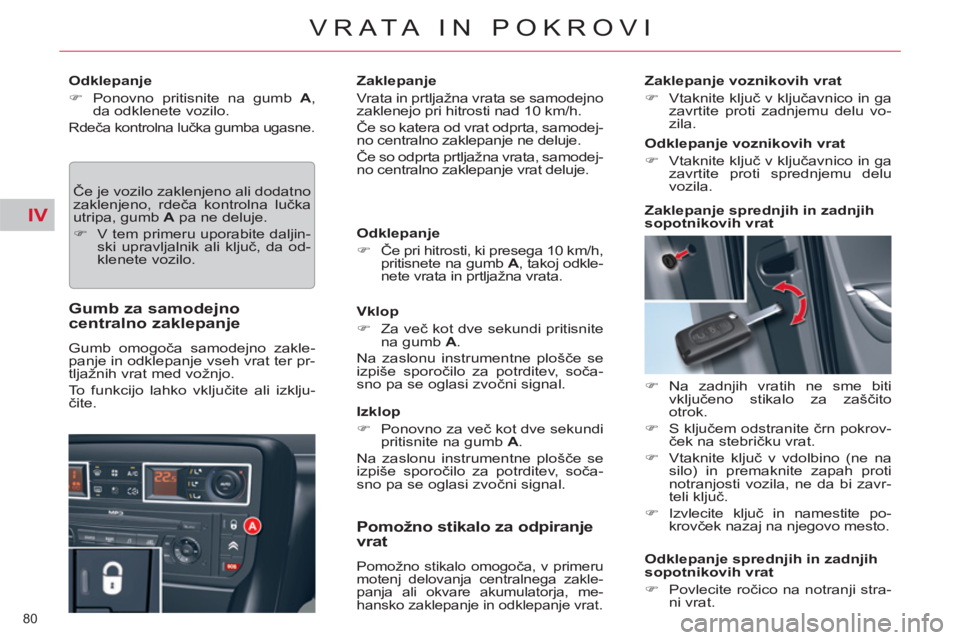

Odklepanje
)
Ponovno pritisnite na gumb A
,
da odklenete vozilo.
Rdeča kontrolna lučka gumba ugasne.
Če je vozilo zaklenjeno ali dodatno
zaklenjeno, rdeča kontrolna lučka
utripa, gumb A
pa ne deluje.
)
V tem primeru uporabite daljin-
ski upravljalnik ali ključ, da od-
klenete vozilo.
Gumb za samodejno
centralno zaklepanje
Gumb omogoča samodejno zakle-
panje in odklepanje vseh vrat ter pr-
tljažnih vrat med vožnjo.
To funkcijo lahko vključite ali izklju-
čite.
Zaklepanje
Vrata in prtljažna vrata se samodejno
zaklenejo pri hitrosti nad 10 km/h.
Če so katera od vrat odprta, samodej-
no centralno zaklepanje ne deluje.
Če so odprta prtljažna vrata, samodej-
no centralno zaklepanje vrat deluje.
Odklepanje
)
Če pri hitrosti, ki presega 10 km/h,
pritisnete na gumb A
, takoj odkle-
nete vrata in prtljažna vrata.
Vklop
)
Za več kot dve sekundi pritisnite
na gumb A
.
Na zaslonu instrumentne plošče se
izpiše sporočilo za potrditev, soča-
sno pa se oglasi zvočni signal.
Izklop
)
Ponovno za več kot dve sekundi
pritisnite na gumb A
.
Na zaslonu instrumentne plošče se
izpiše sporočilo za potrditev, soča-
sno pa se oglasi zvočni signal.
Pomožno stikalo za odpiranje
vrat
Pomožno stikalo omogoča, v primeru
motenj delovanja centralnega zakle-
panja ali okvare akumulatorja, me-
hansko zaklepanje in odklepanje vrat.
Zaklepanje voznikovih vrat
)
Vtaknite ključ v ključavnico in ga
zavrtite proti zadnjemu delu vo-
zila.
Odklepanje voznikovih vrat
)
Vtaknite ključ v ključavnico in ga
zavrtite proti sprednjemu delu
vozila.
Zaklepanje sprednjih in zadnjih
sopotnikovih vrat
)
Na zadnjih vratih ne sme biti
vključeno stikalo za zaščito
otrok.
)
S ključem odstranite črn pokrov-
ček na stebričku vrat.
)
Vtaknite ključ v vdolbino (ne na
silo) in premaknite zapah proti
notranjosti vozila, ne da bi zavr-
teli ključ.
)
Izvlecite ključ in namestite po-
krovček nazaj na njegovo mesto.
Odklepanje sprednjih in zadnjih
sopotnikovih vrat
)
Povlecite ročico na notranji stra-
ni vrat.
Page 83 of 340
IV
81
VRATA IN POKROVI

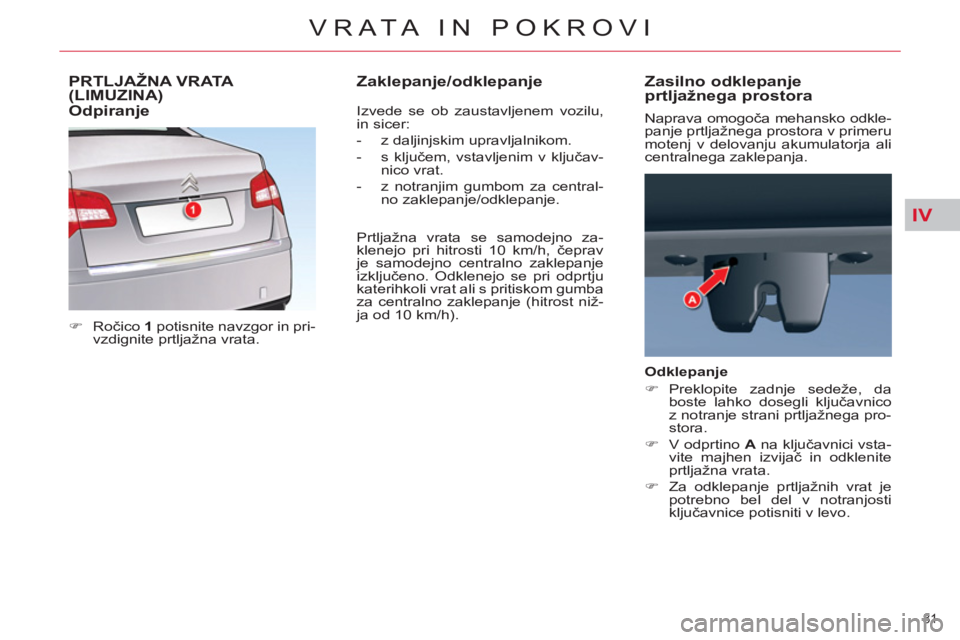

PRTLJAŽNA VRATA (LIMUZINA)
)
Ročico 1
potisnite navzgor in pri-
vzdignite prtljažna vrata.
Izvede se ob zaustavljenem vozilu,
in sicer:
- z daljinjskim upravljalnikom.
- s ključem, vstavljenim v ključav-
nico vrat.
- z notranjim gumbom za central-
no zaklepanje/odklepanje.
Prtljažna vrata se samodejno za-
klenejo pri hitrosti 10 km/h, čeprav
je samodejno centralno zaklepanje
izključeno. Odklenejo se pri odprtju
katerihkoli vrat ali s pritiskom gumba
za centralno zaklepanje (hitrost niž-
ja od 10 km/h).
Odpiranje
Zaklepanje/odklepanje
Zasilno odklepanje
prtljažnega prostora Naprava omogoča mehansko odkle-
panje prtljažnega prostora v primeru
motenj v delovanju akumulatorja ali
centralnega zaklepanja.
Odklepanje
)
Preklopite zadnje sedeže, da
boste lahko dosegli ključavnico
z notranje strani prtljažnega pro-
stora.
)
V odprtino A
na ključavnici vsta-
vite majhen izvijač in odklenite
prtljažna vrata.
)
Za odklepanje prtljažnih vrat je
potrebno bel del v notranjosti
ključavnice potisniti v levo.
Page 84 of 340
IV
82
VRATA IN POKROVI
Motorizirano odpiranje

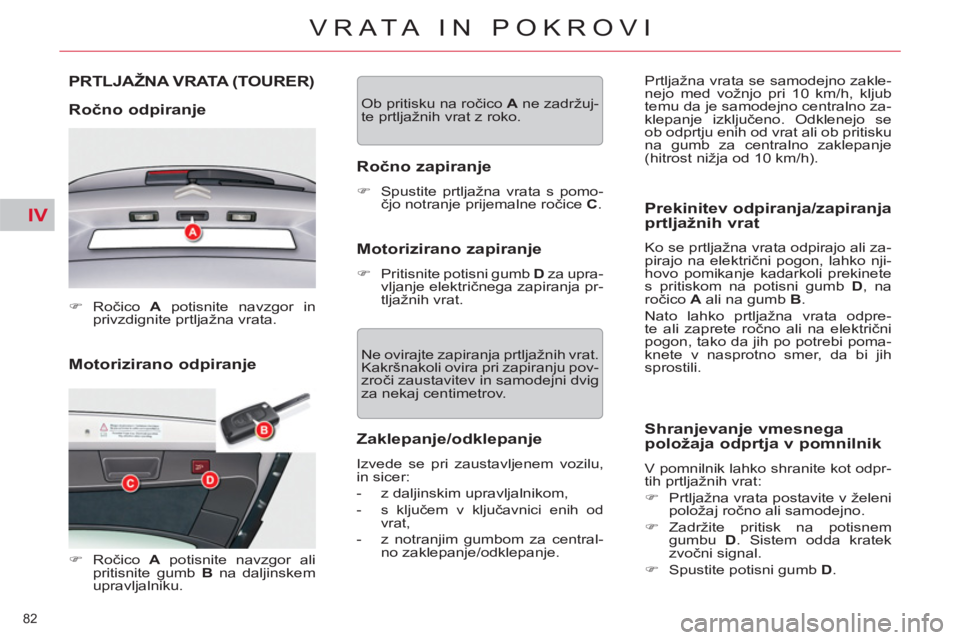

PRTLJAŽNA VRATA (TOURER)
Ročno odpiranje
)
Ročico A
potisnite navzgor in
privzdignite prtljažna vrata.
)
Ročico A
potisnite navzgor ali
pritisnite gumb B
na daljinskem
upravljalniku. Ob pritisku na ročico A
ne zadržuj-
te prtljažnih vrat z roko.
Ročno zapiranje
)
Spustite prtljažna vrata s pomo-
čjo notranje prijemalne ročice C
.
Motorizirano zapiranje
)
Pritisnite potisni gumb D
za upra-
vljanje električnega zapiranja pr-
tljažnih vrat.
Ne ovirajte zapiranja prtljažnih vrat.
Kakršnakoli ovira pri zapiranju pov-
zroči zaustavitev in samodejni dvig
za nekaj centimetrov.
Zaklepanje/odklepanje
Izvede se pri zaustavljenem vozilu,
in sicer:
- z daljinskim upravljalnikom,
- s ključem v ključavnici enih od
vrat,
- z notranjim gumbom za central-
no zaklepanje/odklepanje.
Prekinitev odpiranja/zapiranja
prtljažnih vrat
Ko se prtljažna vrata odpirajo ali za-
pirajo na električni pogon, lahko nji-
hovo pomikanje kadarkoli prekinete
s pritiskom na potisni gumb D
, na
ročico A
ali na gumb B
.
Nato lahko prtljažna vrata odpre-
te ali zaprete ročno ali na električni
pogon, tako da jih po potrebi poma-
knete v nasprotno smer, da bi jih
sprostili. Prtljažna vrata se samodejno zakle-
nejo med vožnjo pri 10 km/h, kljub
temu da je samodejno centralno za-
klepanje izključeno. Odklenejo se
ob odprtju enih od vrat ali ob pritisku
na gumb za centralno zaklepanje
(hitrost nižja od 10 km/h).
Shranjevanje vmesnega
položaja odprtja v pomnilnik
V pomnilnik lahko shranite kot odpr-
tih prtljažnih vrat:
)
Prtljažna vrata postavite v želeni
položaj ročno ali samodejno.
)
Zadržite pritisk na potisnem
gumbu D
. Sistem odda kratek
zvočni signal.
)
Spustite potisni gumb D
.
Page 85 of 340
IV
83
VRATA IN POKROVI

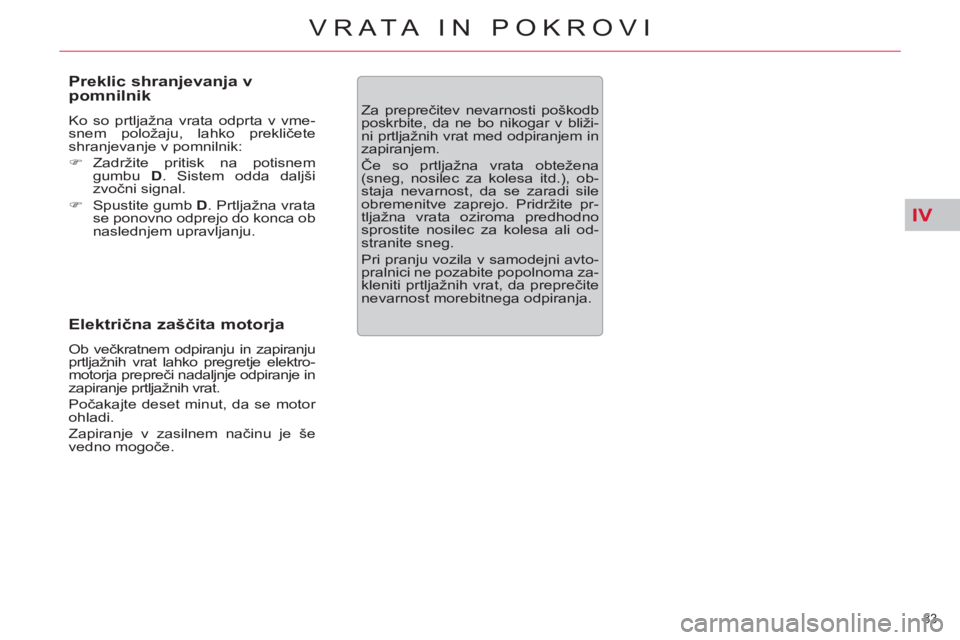

Preklic shranjevanja v
pomnilnik
Ko so prtljažna vrata odprta v vme-
snem položaju, lahko prekličete
shranjevanje v pomnilnik:
)
Zadržite pritisk na potisnem
gumbu D
. Sistem odda daljši
zvočni signal.
)
Spustite gumb D
. Prtljažna vrata
se ponovno odprejo do konca ob
naslednjem upravljanju.
Električna zaščita motorja
Ob večkratnem odpiranju in zapiranju
prtljažnih vrat lahko pregretje elektro-
motorja prepreči nadaljnje odpiranje in
zapiranje prtljažnih vrat.
Počakajte deset minut, da se motor
ohladi.
Zapiranje v zasilnem načinu je še
vedno mogoče.
Za preprečitev nevarnosti poškodb
poskrbite, da ne bo nikogar v bliži-
ni prtljažnih vrat med odpiranjem in
zapiranjem.
Če so prtljažna vrata obtežena
(sneg, nosilec za kolesa itd.), ob-
staja nevarnost, da se zaradi sile
obremenitve zaprejo. Pridržite pr-
tljažna vrata oziroma predhodno
sprostite nosilec za kolesa ali od-
stranite sneg.
Pri pranju vozila v samodejni avto-
pralnici ne pozabite popolnoma za-
kleniti prtljažnih vrat, da preprečite
nevarnost more bitnega odpiranja.
Page 86 of 340
IV
84
VRATA IN POKROVI

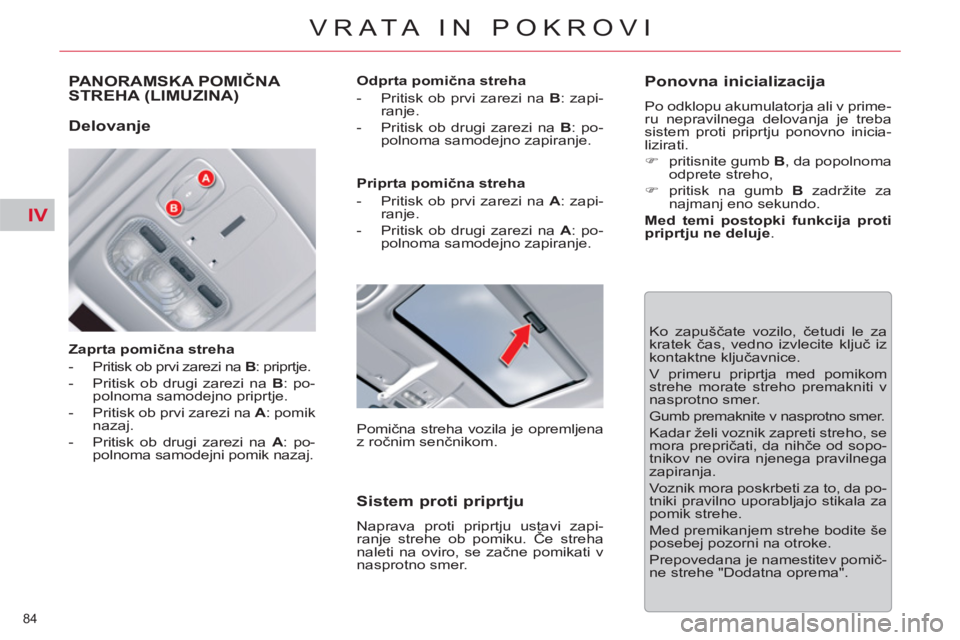

PANORAMSKA POMIČNA
STREHA (LIMUZINA)
Zaprta pomična streha
- Pritisk ob prvi zarezi na B
: priprtje.
- Pritisk ob drugi zarezi na B
: po-
polnoma samodejno priprtje.
- Pritisk ob prvi zarezi na A
: pomik
nazaj.
- Pritisk ob drugi zarezi na A
: po-
polnoma samodejni pomik nazaj.
Odprta pomična streha
- Pritisk ob prvi zarezi na B
: zapi-
ranje.
- Pritisk ob drugi zarezi na B
: po-
polnoma samodejno zapiranje.
Ko zapuščate vozilo, četudi le za
kratek čas, vedno izvlecite ključ iz
kontaktne ključavnice.
V primeru priprtja med pomikom
strehe morate streho premakniti v
nasprotno smer.
Gumb premaknite v nasprotno smer.
Kadar želi voznik zapreti streho, se
mora prepričati, da nihče od sopo-
tnikov ne ovira njenega pravilnega
zapiranja.
Voznik mora poskrbeti za to, da po-
tniki pravilno uporabljajo stikala za
pomik strehe.
Med premikanjem strehe bodite še
posebej pozorni na otroke.
Prepovedana je namestitev pomič-
ne strehe "Dodatna oprema".
Delovanje
Priprta pomična streha
- Pritisk ob prvi zarezi na A
: zapi-
ranje.
- Pritisk ob drugi zarezi na A
: po-
polnoma samodejno zapiranje.
Pomična streha vozila je opremljena
z ročnim senčnikom.
Sistem proti priprtju
Naprava proti priprtju ustavi zapi-
ranje strehe ob pomiku. Če streha
naleti na oviro, se začne pomikati v
nasprotno smer.
Ponovna inicializacija
Po odklopu akumulatorja ali v prime-
ru nepravilnega delovanja je treba
sistem proti priprtju ponovno inicia-
lizirati.
)
pritisnite gumb B
, da popolnoma
odprete streho,
)
pritisk na gumb B
zadržite za
najmanj eno sekundo.
Med temi postopki funkcija proti
priprtju ne deluje
.
Page 87 of 340
IV
85
VRATA IN POKROVI

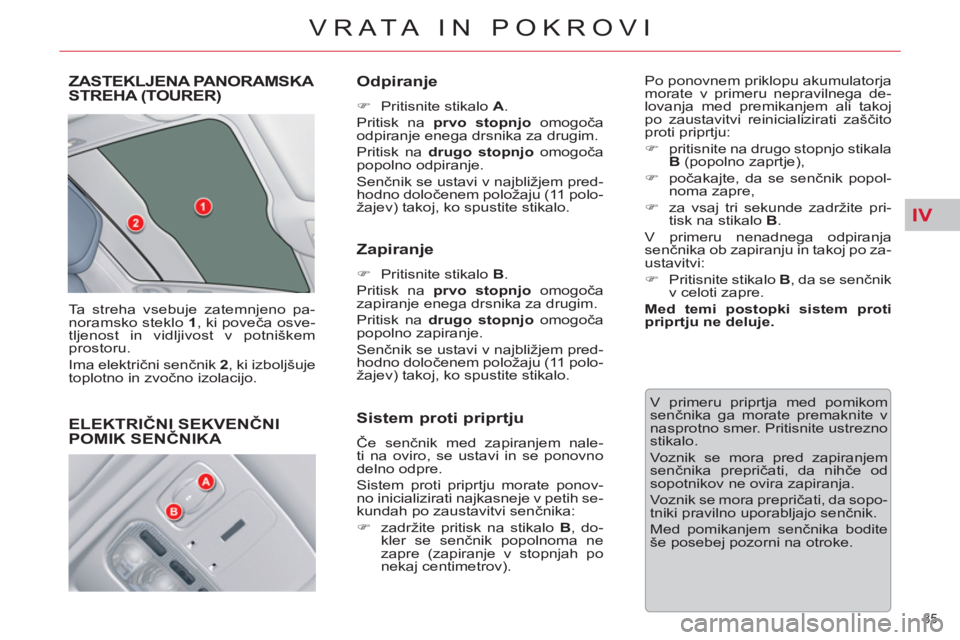

ZASTEKLJENA PANORAMSKA
STREHA (TOURER)
Ta streha vsebuje zatemnjeno pa-
noramsko steklo 1
, ki poveča osve-
tljenost in vidljivost v potniškem
prostoru.
Ima električni senčnik 2
, ki izboljšuje
toplotno in zvočno izolacijo.
Odpiranje
)
Pritisnite stikalo A
.
Pritisk na prvo stopnjo
omogoča
odpiranje enega drsnika za drugim.
Pritisk na drugo stopnjo
omogoča
popolno odpiranje.
Senčnik se ustavi v najbližjem pred-
hodno določenem položaju (11 polo-
žajev) takoj, ko spustite stikalo.
Zapiranje
)
Pritisnite stikalo B
.
Pritisk na prvo stopnjo
omogoča
zapiranje enega drsnika za drugim.
Pritisk na drugo stopnjo
omogoča
popolno zapiranje.
Senčnik se ustavi v najbližjem pred-
hodno določenem položaju (11 polo-
žajev) takoj, ko spustite stikalo. Po ponovnem priklopu akumulatorja
morate v primeru nepravilnega de-
lovanja med premikanjem ali takoj
po zaustavitvi reinicializirati zaščito
proti priprtju:
)
pritisnite na drugo stopnjo stikala
B
(popolno zaprtje),
)
počakajte, da se senčnik popol-
noma zapre,
)
za vsaj tri sekunde zadržite pri-
tisk na stikalo B
.
V primeru nenadnega odpiranja
senčnika ob zapiranju in takoj po za-
ustavitvi:
)
Pritisnite stikalo B
, da se senčnik
v celoti zapre.
Med temi postopki sistem proti
priprtju ne deluje.
V primeru priprtja med pomikom
senčnika ga morate premaknite v
nasprotno smer. Pritisnite ustrezno
stikalo.
Voznik se mora pred zapiranjem
senčnika prepričati, da nihče od
sopotnikov ne ovira zapiranja.
Voznik se mora prepričati, da sopo-
tniki pravilno uporabljajo senčnik.
Med pomikanjem senčnika bodite
še posebej pozorni na otroke.
Sistem proti priprtju
Če senčnik med zapiranjem nale-
ti na oviro, se ustavi in se ponovno
delno odpre.
Sistem proti priprtju morate ponov-
no inicializirati najkasneje v petih se-
kundah po zaustavitvi senčnika:
)
zadržite pritisk na stikalo B
, do-
kler se senčnik popolnoma ne
zapre (zapiranje v stopnjah po
nekaj centimetrov).
ELEKTRIČNI SEKVENČNIPOMIK SENČNIKA
Page 88 of 340
IV
!
86
VRATA IN POKROVI

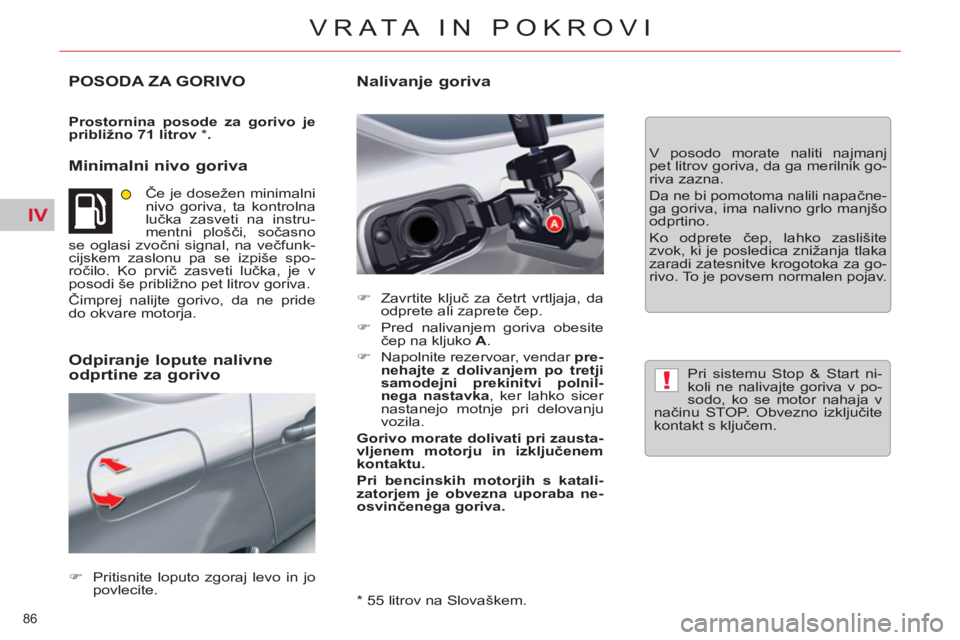

POSODA ZA GORIVO
Prostornina posode za gorivo je
približno 71 litrov
*
.
Minimalni nivo goriva
Če je dosežen minimalni
nivo goriva, ta kontrolna
lučka zasveti na instru-
mentni plošči, sočasno
se oglasi zvočni signal, na večfunk-
cijskem zaslonu pa se izpiše spo-
ročilo. Ko prvič zasveti lučka, je v
posodi še približno pet litrov goriva.
Čimprej nalijte gorivo, da ne pride
do okvare motorja.
)
Pritisnite loputo zgoraj levo in jo
povlecite.
)
Zavrtite ključ za četrt vrtljaja, da
odprete ali zaprete čep.
)
Pred nalivanjem goriva obesite
čep na kljuko A
.
)
Napolnite rezervoar, vendar pre-
nehajte z dolivanjem po tretji
samodejni prekinitvi polnil-
nega nastavka
, ker lahko sicer
nastanejo motnje pri delovanju
vozila.
Gorivo morate dolivati pri zausta-
vljenem motorju in izključenem
kontaktu.
Pri bencinskih motorjih s katali-
zatorjem je obvezna uporaba ne-
osvinčenega goriva.
Odpiranje lopute nalivne
odprtine za gorivo
V posodo morate naliti najmanj
pet litrov goriva, da ga merilnik go-
riva zazna.
Da ne bi pomotoma nalili napačne-
ga goriva, ima nalivno grlo manjšo
odprtino.
Ko odprete čep, lahko zaslišite
zvok, ki je posledica znižanja tlaka
zaradi zatesnitve krogotoka za go-
rivo. To je povsem normalen pojav.
Nalivanje goriva
Pri sistemu Stop & Start ni-
koli ne nalivajte goriva v po-
sodo, ko se motor nahaja v
načinu STOP. Obvezno izključite
kontakt s ključem.
*
55 litrov na Slovaškem
.
Page 89 of 340
IV
87
VRATA IN POKROVI

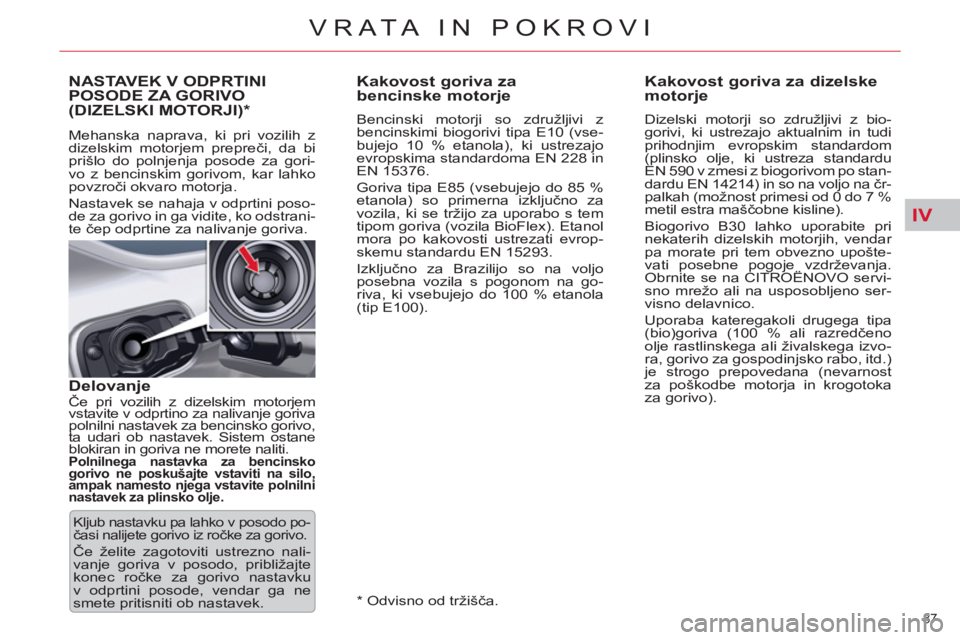

Kakovost goriva za
bencinske motorje
Bencinski motorji so združljivi z
bencinskimi biogorivi tipa E10 (vse-
bujejo 10 % etanola), ki ustrezajo
evropskima standardoma EN 228 in
EN 15376.
Goriva tipa E85 (vsebujejo do 85 %
etanola) so primerna izključno za
vozila, ki se tržijo za uporabo s tem
tipom goriva (vozila BioFlex). Etanol
mora po kakovosti ustrezati evrop-
skemu standardu EN 15293.
Izključno za Brazilijo so na voljo
posebna vozila s pogonom na go-
riva, ki vsebujejo do 100 % etanola
(tip E100).
Kakovost goriva za dizelske
motorje
Dizelski motorji so združljivi z bio-
gorivi, ki ustrezajo aktualnim in tudi
prihodnjim evropskim standardom
(plinsko olje, ki ustreza standardu
EN 590 v zmesi z biogorivom po stan-
dardu EN 14214) in so na voljo na čr-
palkah (možnost primesi od 0 do 7 %
metil estra maščobne kisline).
Biogorivo B30 lahko uporabite pri
nekaterih dizelskih motorjih, vendar
pa morate pri tem obvezno upošte-
vati posebne pogoje vzdrževanja.
Obrnite se na CITROËNOVO servi-
sno mrežo ali na usposobljeno ser-
visno delavnico.
Uporaba kateregakoli drugega tipa
(bio)goriva (100 % ali razredčeno
olje rastlinskega ali živalskega izvo-
ra, gorivo za gospodinjsko rabo, itd.)
je strogo prepovedana (nevarnost
za poškodbe motorja in krogotoka
za gorivo).
NASTAVEK V ODPRTINIPOSODE ZA GORIVO(DIZELSKI MOTORJI)
*
Mehanska naprava, ki pri vozilih z
dizelskim motorjem prepreči, da bi
prišlo do polnjenja posode za gori-
vo z bencinskim gorivom, kar lahko
povzroči okvaro motorja.
Nastavek se nahaja v odprtini poso-
de za gorivo in ga vidite, ko odstrani-
te čep odprtine za nalivanje goriva.
Delovanje
Če pri vozilih z dizelskim motorjem
vstavite v odprtino za nalivanje goriva
polnilni nastavek za bencinsko gorivo,
ta udari ob nastavek. Sistem ostane
blokiran in goriva ne morete naliti.
Polnilnega nastavka za bencinsko
gorivo ne poskušajte vstaviti na silo,
ampak namesto njega vstavite polnilni
nastavek za plinsko olje
.
Kljub nastavku pa lahko v posodo po-
časi nalijete gorivo iz ročke za gorivo.
Če želite zagotoviti ustrezno nali-
vanje goriva v posodo, približajte
konec ročke za gorivo nastavku
v odprtini posode, vendar ga ne
smete pritisniti ob nastavek.
*
Odvisno od tržišča.
Page 90 of 340
V
88
VIDLJIVOST

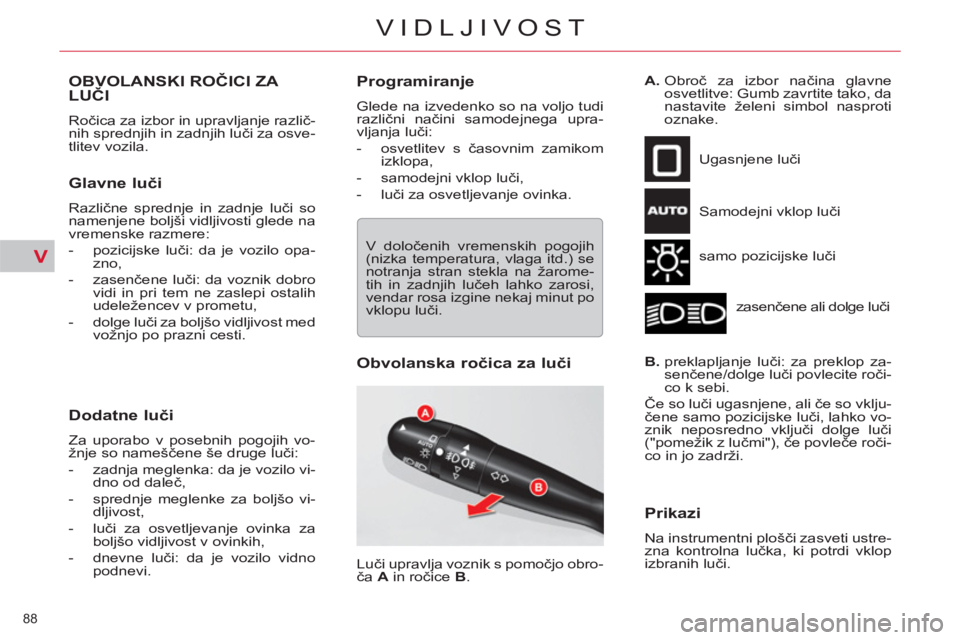

OBVOLANSKI ROČICI ZA LUČI
Ročica za izbor in upravljanje različ-
nih sprednjih in zadnjih luči za osve-
tlitev vozila.
Glavne luči
Različne sprednje in zadnje luči so
namenjene boljši vidljivosti glede na
vremenske razmere:
- pozicijske luči: da je vozilo opa-
zno,
- zasenčene luči: da voznik dobro
vidi in pri tem ne zaslepi ostalih
udeležencev v prometu,
- dolge luči za boljšo vidljivost med
vožnjo po prazni cesti.
Dodatne luči
Za uporabo v posebnih pogojih vo-
žnje so nameščene še druge luči:
- zadnja meglenka: da je vozilo vi-
dno od daleč,
- sprednje meglenke za boljšo vi-
dljivost,
- luči za osvetljevanje ovinka za
boljšo vidljivost v ovinkih,
- dnevne luči: da je vozilo vidno
podnevi.
Programiranje
Glede na izvedenko so na voljo tudi
različni načini samodejnega upra-
vljanja luči:
- osvetlitev s časovnim zamikom
izklopa,
- samodejni vklop luči,
- luči za osvetljevanje ovinka.
Obvolanska ročica za luči
Ugasnjene luči
Samodejni vklop luči
samo pozicijske luči
zasenčene ali dolge luči
B.
preklapljanje luči: za preklop za-
senčene/dolge luči povlecite roči-
co k sebi.
Če so luči ugasnjene, ali če so vklju-
čene samo pozicijske luči, lahko vo-
znik neposredno vključi dolge luči
("pomežik z lučmi"), če povleče roči-
co in jo zadrži.
Prikazi
Na instrumentni plošči zasveti ustre-
zna kontrolna lučka, ki potrdi vklop
izbranih luči.
Luči upravlja voznik s pomočjo obro-
ča A
in ročice B
.
A.
Obroč za izbor načina glavne
osvetlitve: Gumb zavrtite tako, da
nastavite želeni simbol nasproti
oznake.
V določenih vremenskih pogojih
(nizka temperatura, vlaga itd.) se
notranja stran stekla na žarome-
tih in zadnjih lučeh lahko zarosi,
vendar rosa izgine nekaj minut po
vklopu luči.
