CITROEN C5 2012 Návod na použití (in Czech)

I
29
PROVOZNÍ KONTROLA

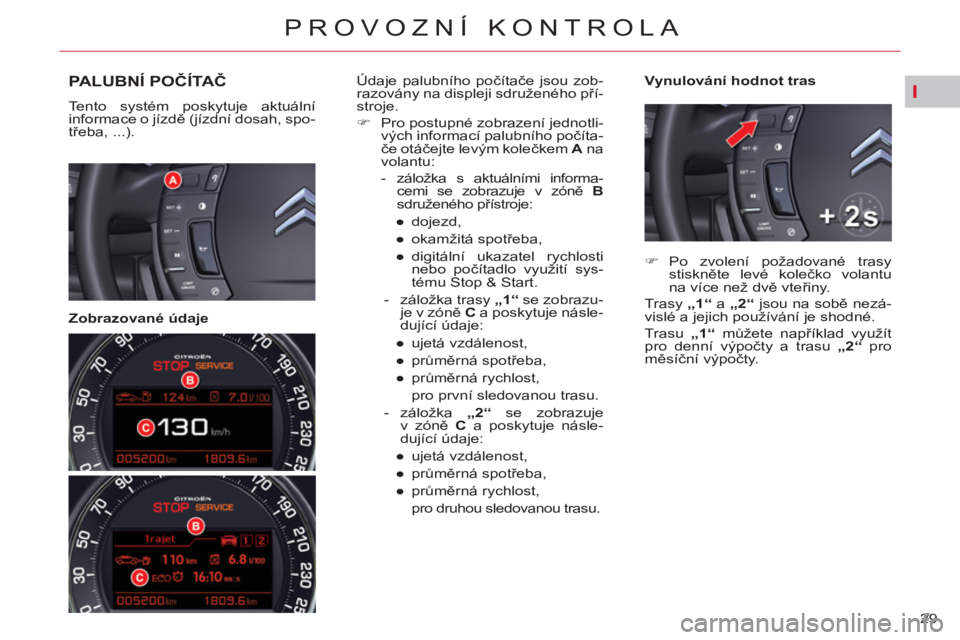

PALUBNÍ POČÍTAČ

Tento systém poskytuje aktuální
informace o jízdě (jízdní dosah, spo-
třeba, ...).



Zobrazované údaje
Vynulování hodnot tras
Údaje palubního počítače jsou zob-
razovány na displeji sdruženého pří-
stroje.


)
Pro postupné zobrazení jednotli-
vých informací palubního počíta-
če otáčejte levým kolečkem A
na
volantu:


- záložka s aktuálními informa-
cemi se zobrazuje v zóně B

sdruženého přístroje:


●
dojezd,

●
okamžitá spotřeba,

●
digitální ukazatel rychlosti
nebo počítadlo využití sys-
tému Stop & Start.

- záložka trasy „

1

“
se zobrazu-
je v zóně C
a poskytuje násle-
dující údaje:


●
ujetá vzdálenost,

●
průměrná spotřeba,

●
průměrná rychlost,
pro první sledovanou trasu.

- záložka
„

2

“
se zobrazuje
v zóně C
a poskytuje násle-
dující údaje:


●
ujetá vzdálenost,

●
průměrná spotřeba,

●
průměrná rychlost,
pro druhou sledovanou trasu.




)
Po zvolení požadované trasy
stiskněte levé kolečko volantu
na více než dvě vteřiny.
Trasy „

1

“
a „

2

“
jsou na sobě nezá-
vislé a jejich používání je shodné.
Trasu „

1

“
můžete například využít
pro denní výpočty a trasu „

2

“
pro
měsíční výpočty.

I
30
PROVOZNÍ KONTROLA

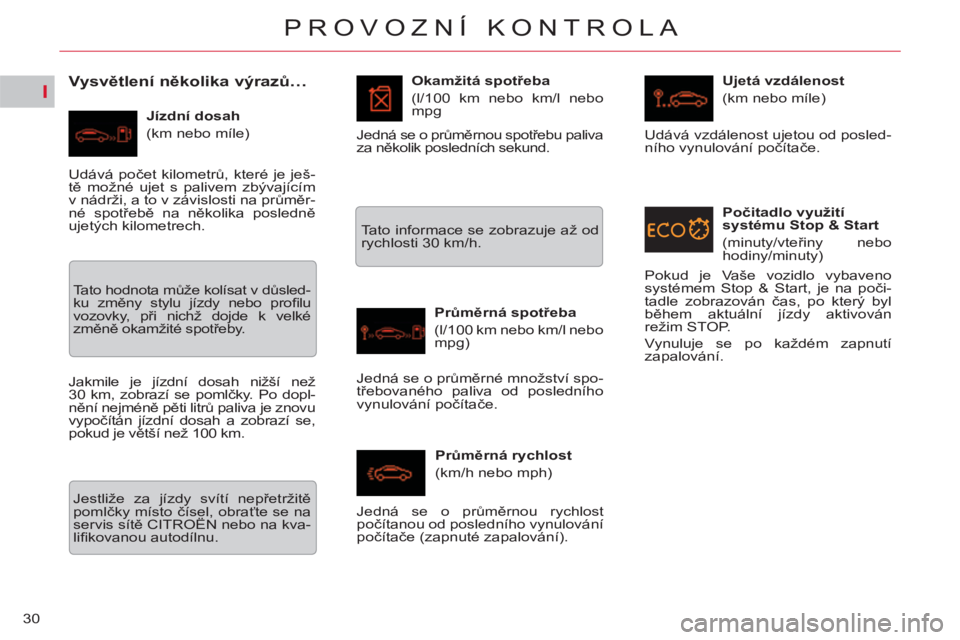

Vysvětlení několika výrazů…


Jízdní dosah
(km nebo míle)
Okamžitá spotřeba
(l/100 km nebo km/l nebo
mpg

Průměrná spotřeba
(l/100 km nebo km/l nebo
mpg)

Průměrná rychlost
(km/h nebo mph)
Ujetá vzdálenost
(km nebo míle)
Udává počet kilometrů, které je ješ-
tě možné ujet s palivem zbývajícím
v nádrži, a to v závislosti na průměr-
né spotřebě na několika posledně
ujetých kilometrech.
Tato hodnota může kolísat v důsled-
ku změny stylu jízdy nebo profi lu
vozovky, při nichž dojde k velké
změně okamžité spotřeby.
Jakmile je jízdní dosah nižší než
30 km, zobrazí se pomlčky. Po dopl-
nění nejméně pěti litrů paliva je znovu
vypočítán jízdní dosah a zobrazí se,
pokud je větší než 100 km.
Jestliže za jízdy svítí nepř
etržitě
pomlčky místo čísel, obraťte se na
servis sítě CITROËN nebo na kva-
lifi kovanou autodílnu. Tato informace se zobrazuje až od
rychlosti 30 km/h.
Jedná se o průměrnou spotřebu paliva
za několik posledních sekund.
Jedná se o průměrné množství spo-
třebovaného paliva od posledního
vynulování počítače.
Jedná se o průměrnou rychlost
počítanou od posledního vynulování
počítače (zapnuté zapalování). Udává vzdálenost ujetou od posled-
ního vynulování počítače.








Počitadlo využití
systému Stop & Start
(minuty/vteřiny nebo
hodiny/minuty)
Pokud je Vaše vozidlo vybaveno
systémem Stop & Start, je na poči-
tadle zobrazován čas, po který byl
během aktuální jízdy aktivován
režim STOP.
Vynuluje se po každém zapnutí
zapalování.

I
31
PROVOZNÍ KONTROLA

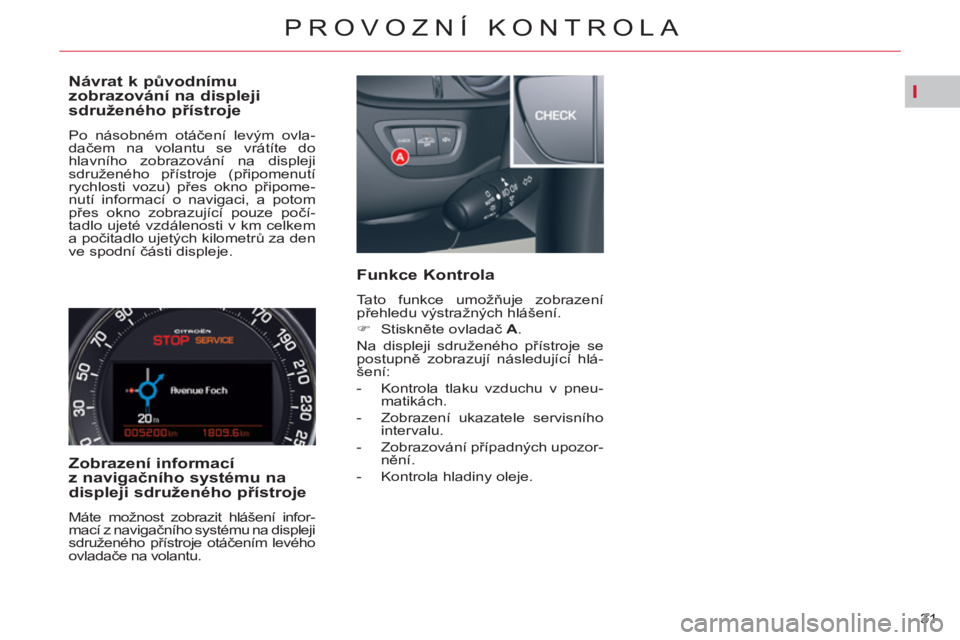

Návrat k původnímu
zobrazování na displeji
sdruženého přístroje

Po násobném otáčení levým ovla-
dačem na volantu se vrátíte do
hlavního zobrazování na displeji
sdruženého přístroje (připomenutí
rychlosti vozu) přes okno připome-
nutí informací o navigaci, a potom
přes okno zobrazující pouze počí-
tadlo ujeté vzdálenosti v km celkem
a počitadlo ujetých kilometrů za den
ve spodní části displeje.


Zobrazení informací
z navigačního systému na
displeji sdruženého přístroje

Máte možnost zobrazit hlášení infor-
mací z navigačního systému na displeji
sdruženého přístroje otáčením levého
ovladače na volantu.


Funkce Kontrola

Tato funkce umožňuje zobrazení
přehledu výstražných hlášení.


)
Stiskněte ovladač A
.
Na displeji sdruženého přístroje se
postupně zobrazují následující hlá-
šení:


- Kontrola tlaku vzduchu v pneu-
matikách.

- Zobrazení ukazatele servisního
intervalu.

- Zobrazování případných upozor-
nění.

- Kontrola hladiny oleje.

I
32
PROVOZNÍ KONTROLA

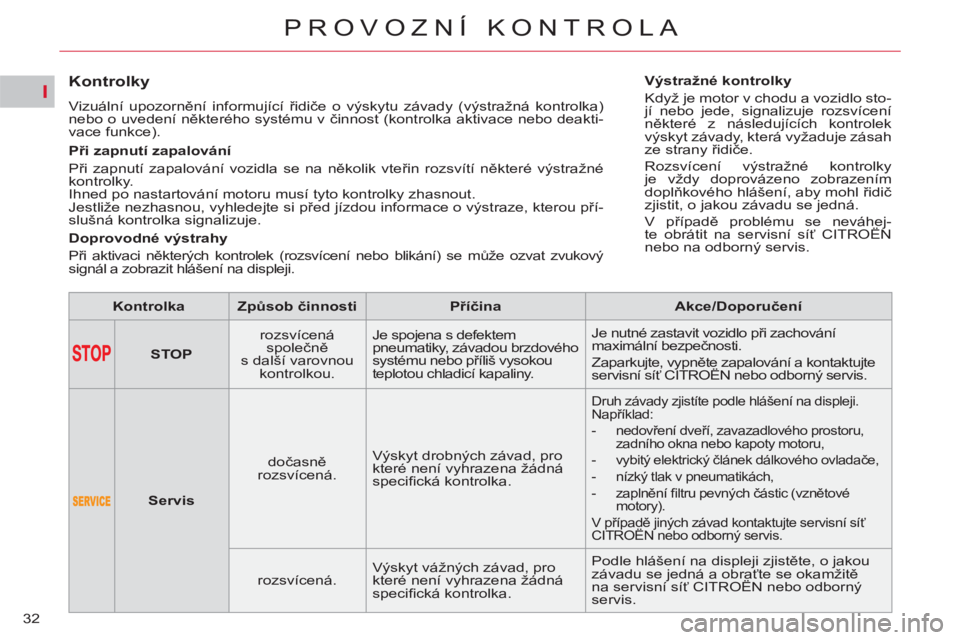

Kontrolky

Vizuální upozornění informující řidiče o výskytu závady (výstražná kontrolka)
nebo o uvedení některého systému v činnost (kontrolka aktivace nebo deakti-
vace funkce).


Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení







STOP


rozsvícená
společně
s další varovnou
kontrolkou. Je spojena s defektem
pneumatiky, závadou brzdového
systému nebo příliš vysokou
teplotou chladicí kapaliny. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Zaparkujte, vypněte zapalování a kontaktujte
servisní síť CITROËN nebo odborný servis.





Servis


dočasně
rozsvícená. Výskyt drobných závad, pro
které není vyhrazena žádná
specifi cká kontrolka.

Druh závady zjistíte podle hlášení na displeji.
Například:


- nedovření dveří, zavazadlového prostoru,
zadního okna nebo kapoty motoru,

- vybitý elektrický článek dálkového ovladače,

- nízký tlak v pneumatikách,

- zaplnění fi ltru pevných částic (vznětové
motory).
V případě jiných závad kontaktujte servisní síť
CITROËN nebo odborný servis.

rozsvícená. Výskyt vážných závad, pro
které není vyhrazena žádná
specifi cká kontrolka. Podle hlášení na displeji zjistěte, o jakou
závadu se jedná a obraťte se okamžitě
na servisní síť CITROËN nebo odborný
servis.
Při zapnutí zapalování
Při zapnutí zapalování vozidla se na několik vteřin rozsvítí některé výstražné
kontrolky.
Ihned po nastartování motoru musí tyto kontrolky zhasnout.
Jestliže nezhasnou, vyhledejte si před jízdou informace o výstraze, kterou pří-
slušná kontrolka signalizuje.

Doprovodné výstrahy
Při aktivaci některých kontrolek (rozsvícení nebo blikání) se může ozvat zvukový
signál a zobrazit hlášení na displeji.
Výstražné kontrolky
Když je motor v chodu a vozidlo sto-
jí nebo jede, signalizuje rozsvícení
některé z následujících kontrolek
výskyt závady, která vyžaduje zásah
ze strany řidiče.
Rozsvícení výstražné kontrolky
je vždy doprovázeno zobrazením
doplňkového hlášení, aby mohl řidič
zjistit, o jakou závadu se jedná.
V případě problému se neváhej-
te obrátit na servisní síť CITROËN
nebo na odborný servis.

I
33
PROVOZNÍ KONTROLA

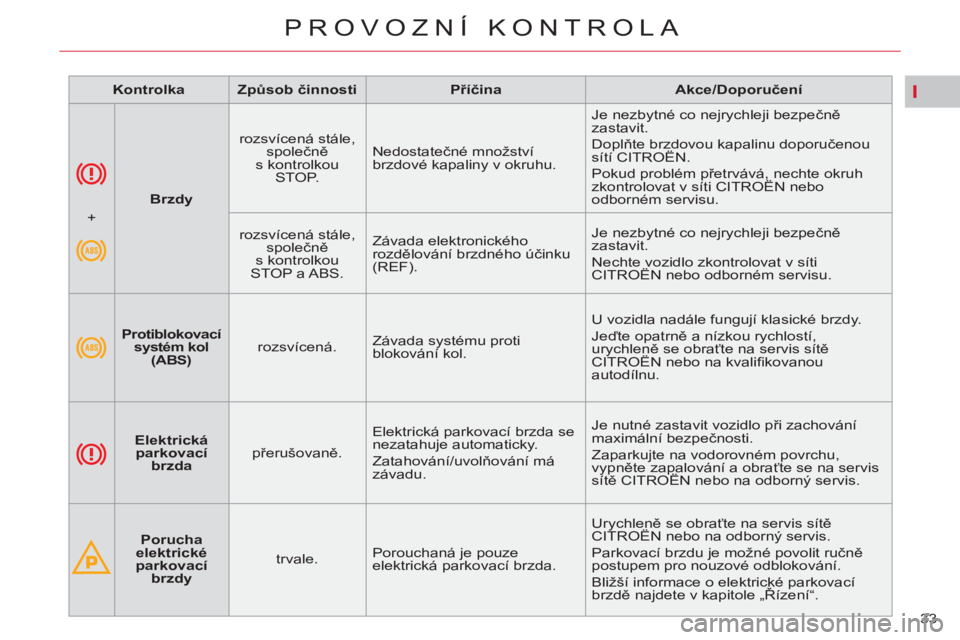

Brzdy


rozsvícená stále,
společně
s kontrolkou
STOP. Nedostatečné množství
brzdové kapaliny v okruhu. Je nezbytné co nejrychleji bezpečně
zastavit.
Doplňte brzdovou kapalinu doporučenou
sítí CITROËN.
Pokud problém přetrvává, nechte okruh
zkontrolovat v síti CITROËN nebo
odborném servisu.

+

rozsvícená stále,
společně
s kontrolkou
STOP a ABS. Závada elektronického
rozdělování brzdného účinku
(REF). Je nezbytné co nejrychleji bezpečně
zastavit.
Nechte vozidlo zkontrolovat v síti
CITROËN nebo odborném servisu.

Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení






Protiblokovací
systém kol
(ABS)

rozsvícená.
Závada systému proti
blokování kol. U vozidla nadále fungují klasické brzdy.
Jeďte opatrně a nízkou rychlostí,
urychleně se obraťte na servis sítě
CITROËN nebo na kvalifi kovanou
autodílnu.




Elektrická
parkovací
brzda


přerušovaně. Elektrická parkovací brzda se
nezatahuje automaticky.
Zatahování/uvolňování má
závadu. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Zaparkujte na vodorovném povrchu,
vypněte zapalování a obraťte se na servis
sítě CITROËN nebo na odborný servis.




Porucha
elektrické
parkovací
brzdy


trvale. Porouchaná je pouze
elektrická parkovací brzda. Urychleně se obraťte na servis sítě
CITROËN nebo na odborný servis.
Parkovací brzdu je možné povolit ručně
postupem pro nouzové odblokování.
Bližší informace o elektrické parkovací
brzdě najdete v kapitole „Řízení“.

I
34
PROVOZNÍ KONTROLA

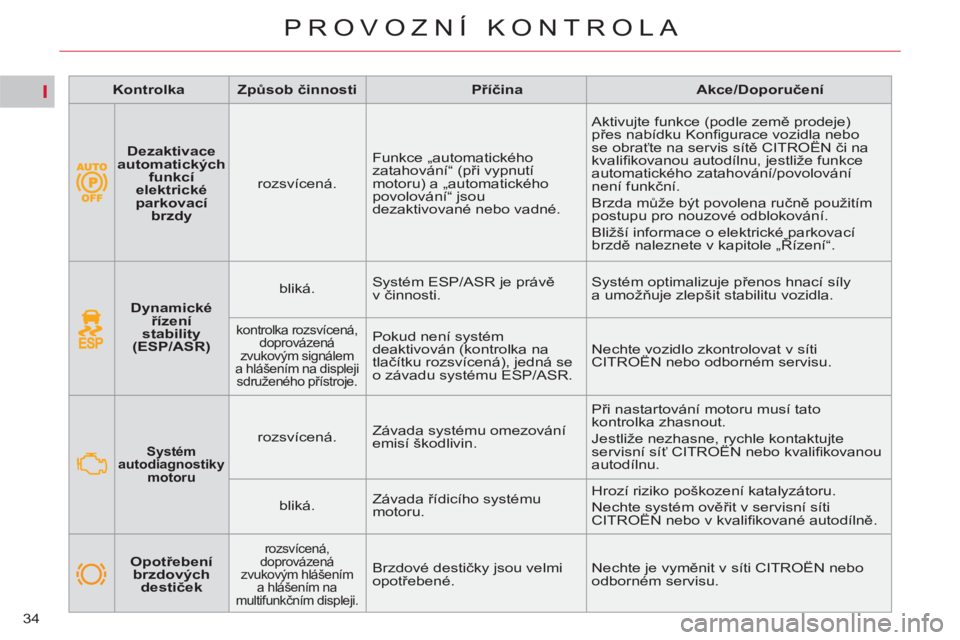

Dynamické
řízení
stability
(ESP/ASR)


bliká. Systém ESP/ASR je právě
v činnosti. Systém optimalizuje přenos hnací síly
a umožňuje zlepšit stabilitu vozidla.
kontrolka rozsvícená,
doprovázená
zvukovým signálem
a hlášením na displeji
sdruženého přístroje.
Pokud není systém
deaktivován (kontrolka na
tlačítku rozsvícená), jedná se
o závadu systému ESP/ASR. Nechte vozidlo zkontrolovat v síti
CITROËN nebo odborném servisu.





Systém
autodiagnostiky
motoru




rozsvícená. Závada systému omezování
emisí škodlivin. Při nastartování motoru musí tato
kontrolka zhasnout.
Jestliže nezhasne, rychle kontaktujte
servisní síť CITROËN nebo kvalifi kovanou
autodílnu.

bliká. Závada řídicího systému
motoru. Hrozí riziko poškození katalyzátoru.
Nechte systém ověřit v servisní síti
CITROËN nebo v kvalifi kované autodílně.

Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení



Opotřebení
brzdových
destiček


rozsvícená,
doprovázená
zvukovým hlášením
a hlášením na
multifunkčním displeji.

Brzdové destičky jsou velmi
opotřebené. Nechte je vyměnit v síti CITROËN nebo
odborném servisu.

Dezaktivace
automatických
funkcí
elektrické
parkovací
brzdy


rozsvícená. Funkce „automatického
zatahování“ (při vypnutí
motoru) a „automatického
povolování“ jsou
dezaktivované nebo vadné. Aktivujte funkce (podle země prodeje)
přes nabídku Konfi gurace vozidla nebo
se obraťte na servis sítě CITROËN či na
kvalifi kovanou autodílnu, jestliže funkce
automatického zatahování/povolování
není funkční.
Brzda může být povolena ručně použitím
postupu pro nouzové odblokování.
Bližší informace o elektrické parkovací
brzdě naleznete v kapitole „Řízení“.

I
35
PROVOZNÍ KONTROLA


Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení

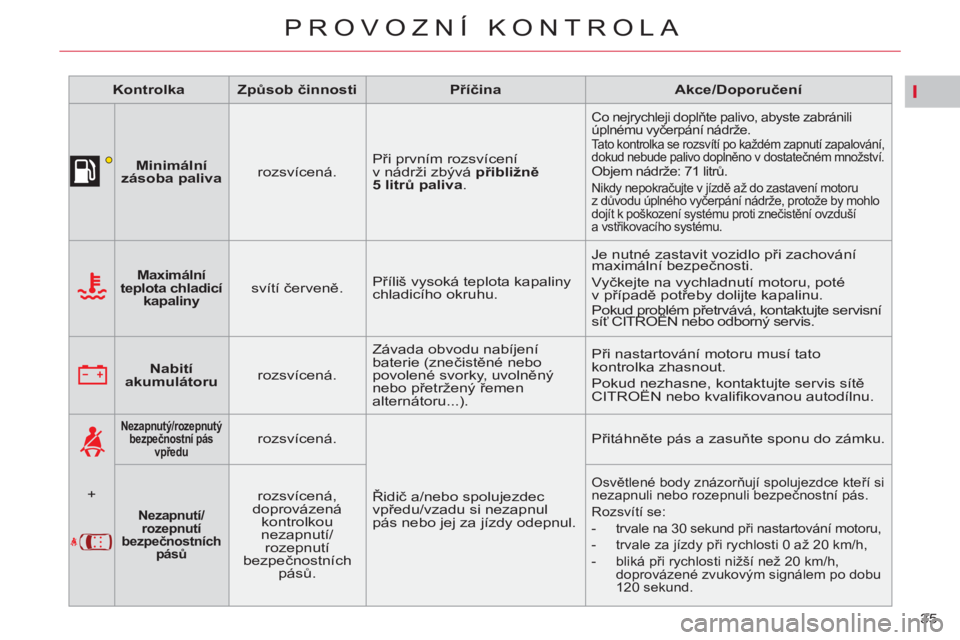

Minimální
zásoba paliva


rozsvícená. Při prvním rozsvícení
v nádrži zbývá přibližně
5 litrů paliva
.

Co nejrychleji doplňte palivo, abyste zabránili
úplnému vyčerpání nádrže.
Tato kontrolka se rozsvítí po každém zapnutí zapalování,
dokud nebude palivo doplněno v dostatečném množství.

Objem nádrže: 71 litrů.

Nikdy nepokračujte v jízdě až do zastavení motoru
z důvodu úplného vyčerpání nádrže, protože by mohlo
dojít k poškození systému proti znečistění ovzduší
a vstřikovacího systému.




Maximální
teplota chladicí
kapaliny


svítí červeně. Příliš vysoká teplota kapaliny
chladicího okruhu. Je nutné zastavit vozidlo při zachování
maximální bezpečnosti.
Vyčkejte na vychladnutí motoru, poté
v případě potřeby dolijte kapalinu.
Pokud problém přetrvává, kontaktujte servisní
síť CITROËN nebo odborný servis.




Nabití
akumulátoru


rozsvícená. Závada obvodu nabíjení
baterie (znečistěné nebo
povolené svorky, uvolněný
nebo přetržený řemen
alternátoru...). Při nastartování motoru musí tato
kontrolka zhasnout.
Pokud nezhasne, kontaktujte servis sítě
CITROËN nebo kvalifi kovanou autodílnu.

+



Nezapnutý

/

rozepnutý
bezpečnostní pás
vpředu


rozsvícená.
Řidič a/nebo spolujezdec
vpředu/vzadu si nezapnul
pás nebo jej za jízdy odepnul. Přitáhněte pás a zasuňte sponu do zámku.



Nezapnutí/
rozepnutí
bezpečnostních
pásů



rozsvícená,
doprovázená
kontrolkou
nezapnutí/
rozepnutí
bezpečnostních
pásů.
Osvětlené body znázorňují spolujezdce kteří si
nezapnuli nebo rozepnuli bezpečnostní pás.
Rozsvítí se:


- trvale na 30 sekund při nastartování motoru,

- trvale za jízdy při rychlosti 0 až 20 km/h,

- bliká při rychlosti nižší než 20 km/h,
doprovázené zvukovým signálem po dobu
120 sekund.

I
36
PROVOZNÍ KONTROLA

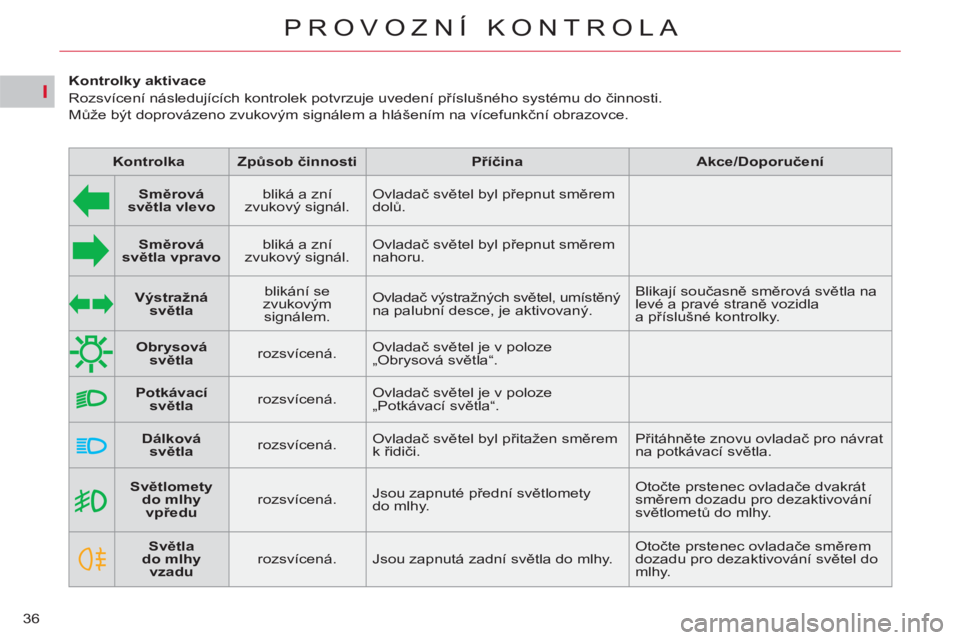

Světlomety
do mlhy
vpředu


rozsvícená. Jsou zapnuté přední světlomety
do mlhy. Otočte prstenec ovladače dvakrát
směrem dozadu pro dezaktivování
světlometů do mlhy.




Světla
do mlhy
vzadu


rozsvícená. Jsou zapnutá zadní světla do mlhy. Otočte prstenec ovladače směrem
dozadu pro dezaktivování světel do
mlhy.









Kontrolky aktivace
Rozsvícení následujících kontrolek potvrzuje uvedení příslušného systému do činnosti.
Může být doprovázeno zvukovým signálem a hlášením na vícefunkční obrazovce.



Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení






Smě
rová
světla vlevo


bliká a zní
zvukový signál. Ovladač světel byl přepnut směrem
dolů.




Směrová
světla vpravo


bliká a zní
zvukový signál. Ovladač světel byl přepnut směrem
nahoru.




Obrysová
světla


rozsvícená. Ovladač světel je v poloze
„Obrysová světla“.




Potkávací
světla


rozsvícená. Ovladač světel je v poloze
„Potkávací světla“.




Dálková
svě
tla


rozsvícená. Ovladač světel byl přitažen směrem
k řidiči. Přitáhněte znovu ovladač pro návrat
na potkávací světla.



Výstražná
světla


blikání se
zvukovým
signálem. Ovladač výstražných světel, umístěný
na palubní desce, je aktivovaný. Blikají současně směrová světla na
levé a pravé straně vozidla
a příslušné kontrolky.

I
37
PROVOZNÍ KONTROLA

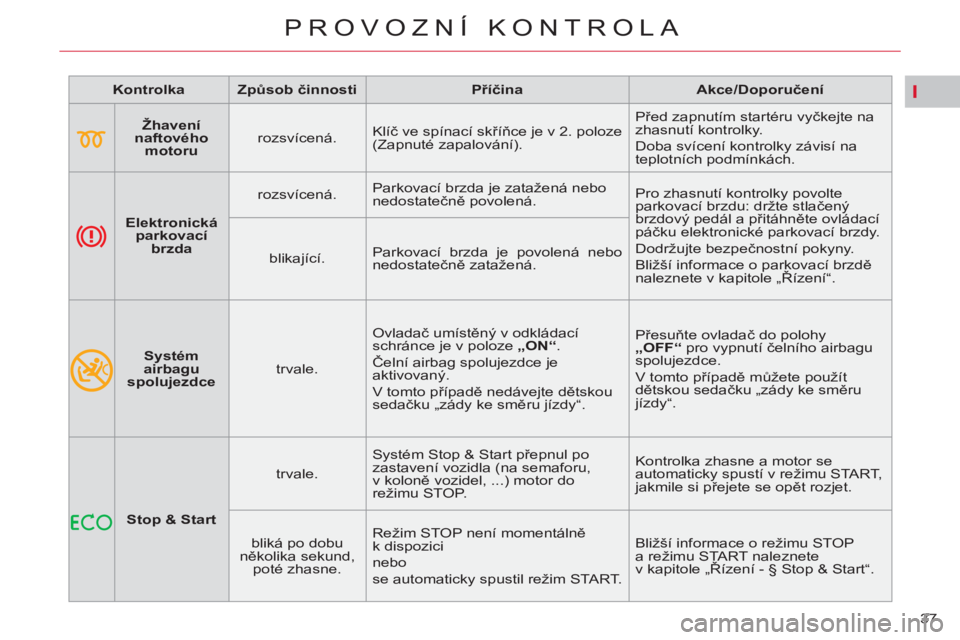

Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení






Žhavení
naftového
motoru


rozsvícená. Klíč ve spínací skříňce je v 2. poloze
(Zapnuté zapalování). Před zapnutím startéru vyčkejte na
zhasnutí kontrolky.
Doba svícení kontrolky závisí na
teplotních podmínkách.




Elektronick

á
parkovací
brzda


rozsvícená. Parkovací brzda je zatažená nebo
nedostatečně povolená. Pro zhasnutí kontrolky povolte
parkovací brzdu: držte stlačený
brzdový pedál a přitáhněte ovládací
páčku elektronické parkovací brzdy.
Dodržujte bezpečnostní pokyny.
Bližší informace o parkovací brzdě
naleznete v kapitole „Řízení“.
blikající. Parkovací brzda je povolená nebo
nedostatečně zatažená.



Systém
airbagu
spolujezdce
trvale. Ovladač umístěný v odkládací
schránce je v poloze „

ON

“
.
Čelní airbag spolujezdce je
aktivovaný.
V tomto případě nedávejte dětskou
sedačku „zády ke směru jízdy“. Přesuňte ovladač do polohy
„

OFF

“
pro vypnutí čelního airbagu
spolujezdce.
V tomto případě můžete použít
dětskou sedačku „zády ke směru
jízdy“.



Stop & Start


trvale. Systém Stop & Start přepnul po
zastavení vozidla (na semaforu,
v koloně vozidel, ...) motor do
režimu STOP. Kontrolka zhasne a motor se
automaticky spustí v režimu START,
jakmile si přejete se opět rozjet.

bliká po dobu
několika sekund,
poté zhasne. Režim STOP není momentálně
k dispozici
nebo
se automaticky spustil režim START. Bližší informace o režimu STOP
a režimu START naleznete
v kapitole „Řízení - § Stop & Start“.

I
38
PROVOZNÍ KONTROLA

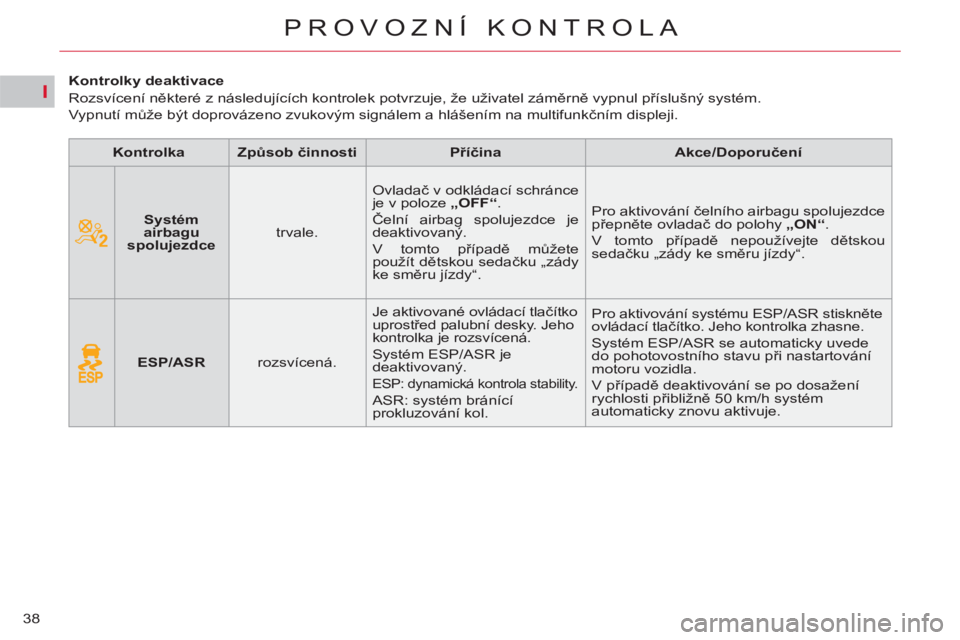

Kontrolky deaktivace
Rozsvícení některé z následujících kontrolek potvrzuje, že uživatel záměrně vypnul příslušný systém.
Vypnutí může být doprovázeno zvukovým signálem a hlášením na multifunkčním displeji.



Kontrolka



Zp

ůsob činnosti



Příčina



Akce/Doporučení






Systém
airbagu
spolujezdce


trvale. Ovladač v odkládací schránce
je v poloze „OFF“
.
Čelní airbag spolujezdce je
deaktivovaný.
V tomto případě můžete
použít dětskou sedačku „zády
ke směru jízdy“. Pro aktivování čelního airbagu spolujezdce
přepněte ovladač do polohy „ON“
.
V tomto případě nepoužívejte dětskou
sedačku „zády ke směru jízdy“.






ESP/ASR


rozsvícená. Je aktivované ovládací tlačítko
uprostřed palubní desky. Jeho
kontrolka je rozsvícená.
Systém ESP/ASR je
deaktivovaný.

ESP: dynamická kontrola stability.
ASR: systém bránící
prokluzování kol. Pro aktivování systému ESP/ASR stiskněte
ovládací tlačítko. Jeho kontrolka zhasne.
Systém ESP/ASR se automaticky uvede
do pohotovostního stavu při nastartování
motoru vozidla.
V případě deaktivování se po dosažení
rychlosti přibližně 50 km/h systém
automaticky znovu aktivuje.
