Page 181 of 333
XI
!
179
PRAKTISCHE TIPPS

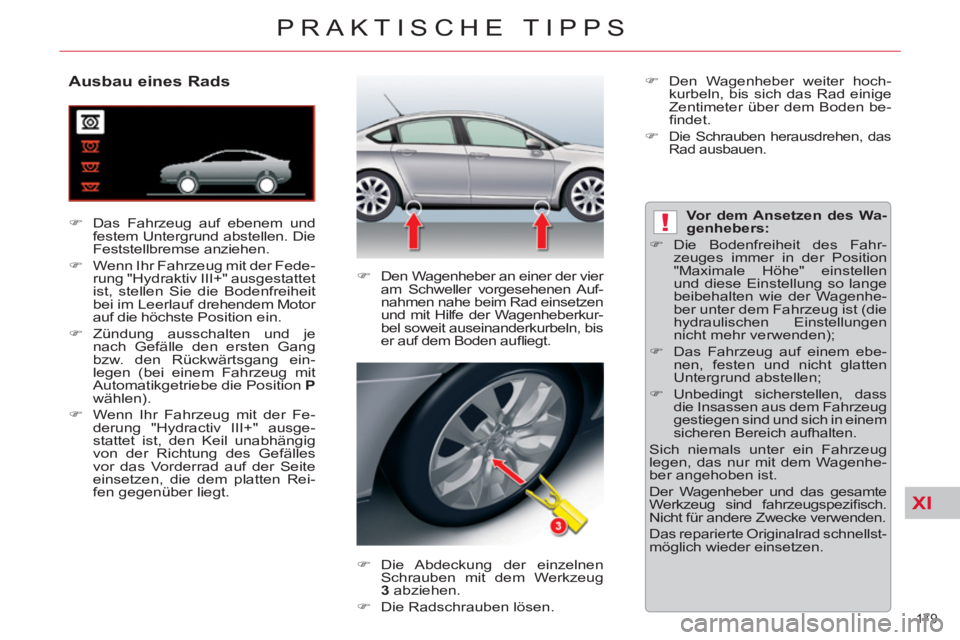

Ausbau eines Rads
)
Das Fahrzeug auf ebenem und
festem Untergrund abstellen. Die
Feststellbremse anziehen.
)
Wenn Ihr Fahrzeug mit der Fede-
rung "Hydraktiv III+" ausgestattet
ist, stellen Sie die Bodenfreiheit
bei im Leerlauf drehendem Motor
auf die höchste Position ein.
)
Zündung ausschalten und je
nach Gefälle den ersten Gang
bzw. den Rückwärtsgang ein-
legen (bei einem Fahrzeug mit
Automatikgetriebe die Position P
wählen).
)
Wenn Ihr Fahrzeug mit der Fe-
derung "Hydractiv III+" ausge-
stattet ist, den Keil unabhängig
von der Richtung des Gefälles
vor das Vorderrad auf der Seite
einsetzen, die dem platten Rei-
fen gegenüber liegt.
)
Den Wagenheber an einer der vier
am Schweller vorgesehenen Auf-
nahmen nahe beim Rad einsetzen
und mit Hilfe der Wagenheberkur-
bel soweit auseinanderkurbeln, bis
er auf dem Boden aufl iegt.
)
Die Abdeckung der einzelnen
Schrauben mit dem Werkzeug
3
abziehen.
)
Die Radschrauben lösen.
Vor dem Ansetzen des Wa-
genhebers:
)
Die Bodenfreiheit des Fahr-
zeuges immer in der Position
"Maximale Höhe" einstellen
und diese Einstellung so lange
beibehalten wie der Wagenhe-
ber unter dem Fahrzeug ist (die
hydraulischen Einstellungen
nicht mehr verwenden);
)
Das Fahrzeug auf einem ebe-
nen, festen und nicht glatten
Untergrund abstellen;
)
Unbedingt sicherstellen, dass
die Insassen aus dem Fahrzeug
gestiegen sind und sich in einem
sicheren Bereich aufhalten.
Sich niemals unter ein Fahrzeug
legen, das nur mit dem Wagenhe-
ber angehoben ist.
Der Wagenheber und das gesamte
Werkzeug sind fahrzeugspezifi sch.
Nicht für andere Zwecke verwenden.
Das reparierte Originalrad schnellst-
möglich wieder einsetzen.
)
Den Wagenheber weiter hoch-
kurbeln, bis sich das Rad einige
Zentimeter über dem Boden be-
fi ndet.
)
Die Schrauben herausdrehen, das
Rad ausbauen.
Page 182 of 333
XI
!
180
PRAKTISCHE TIPPS

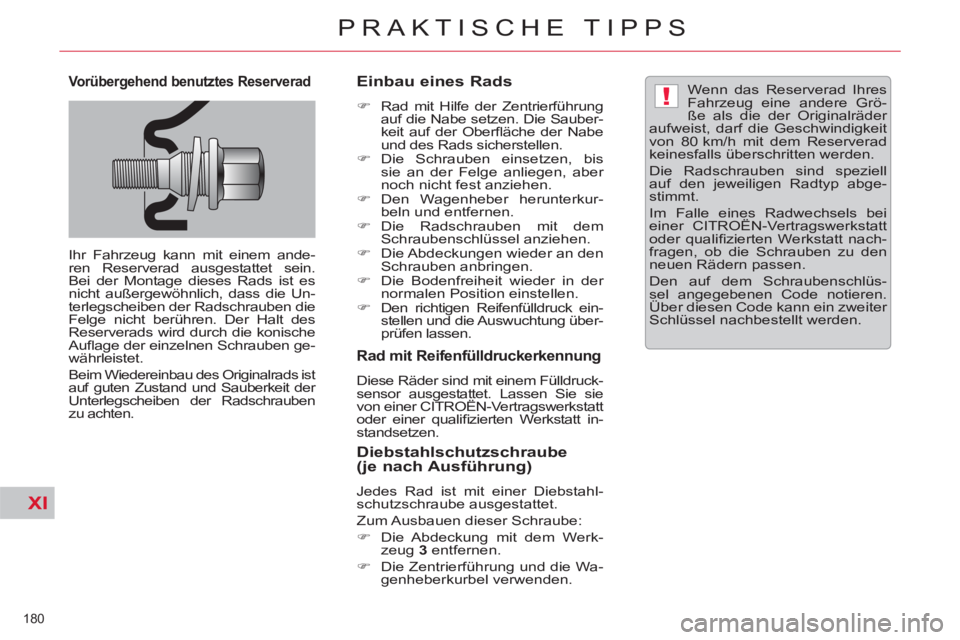

Vorübergehend benutztes Reserverad
Ihr Fahrzeug kann mit einem ande-
ren Reserverad ausgestattet sein.
Bei der Montage dieses Rads ist es
nicht außergewöhnlich, dass die Un-
terlegscheiben der Radschrauben die
Felge nicht berühren. Der Halt des
Reserverads wird durch die konische
Aufl age der einzelnen Schrauben ge-
währleistet.
Beim Wiedereinbau des Originalrads ist
auf guten Zustand und Sauberkeit der
Unterlegscheiben der Radschrauben
zu achten.
Einbau eines Rads
)
Rad mit Hilfe der Zentrierführung
auf die Nabe setzen. Die Sauber-
keit auf der Oberfl äche der Nabe
und des Rads sicherstellen.
)
Die Schrauben einsetzen, bis
sie an der Felge anliegen, aber
noch nicht fest anziehen.
)
Den Wagenheber herunterkur-
beln und entfernen.
)
Die Radschrauben mit dem
Schraubenschlüssel anziehen.
)
Die Abdeckungen wieder an den
Schrauben anbringen.
)
Die Bodenfreiheit wieder in der
normalen Position einstellen.
)
Den richtigen Reifenfülldruck ein-
stellen und die Auswuchtung über-
prüfen lassen.
Rad mit Reifenfülldruckerkennung
Diese Räder sind mit einem Fülldruck-
sensor ausgestattet. Lassen Sie sie
von einer CITROËN-Vertragswerkstatt
oder einer qualifi zierten Werkstatt in-
standsetzen.
Diebstahlschutzschraube
(je nach Ausführung)
Jedes Rad ist mit einer Diebstahl-
schutzschraube ausgestattet.
Zum Ausbauen dieser Schraube:
)
Die Abdeckung mit dem Werk-
zeug 3
entfernen.
)
Die Zentrierführung und die Wa-
genheberkurbel verwenden.
Wenn
das Reserverad Ihres
Fahrzeug
eine andere
Grö-
ße als die
der
Originalräder
aufweist
, darf die Geschwindigkeit
von 80 km/h mit dem Reserverad
keinesfalls überschritten werden.
Die Radschrauben sind speziell
auf den jeweiligen Radtyp abge-
stimmt.
Im Falle eines R
adwechsels bei
einer CITROËN- Vertragswerkstatt
oder qualifi zierten Werkstatt nach-
fragen, ob die Schrauben zu den
neuen Rädern passen.
Den auf dem Schraubenschlüs-
sel angegebenen Code notieren.
Über diesen Code kann ein zweiter
Schlüssel nachbestellt werden.
Page 183 of 333
XI
!
181
PRAKTISCHE TIPPS

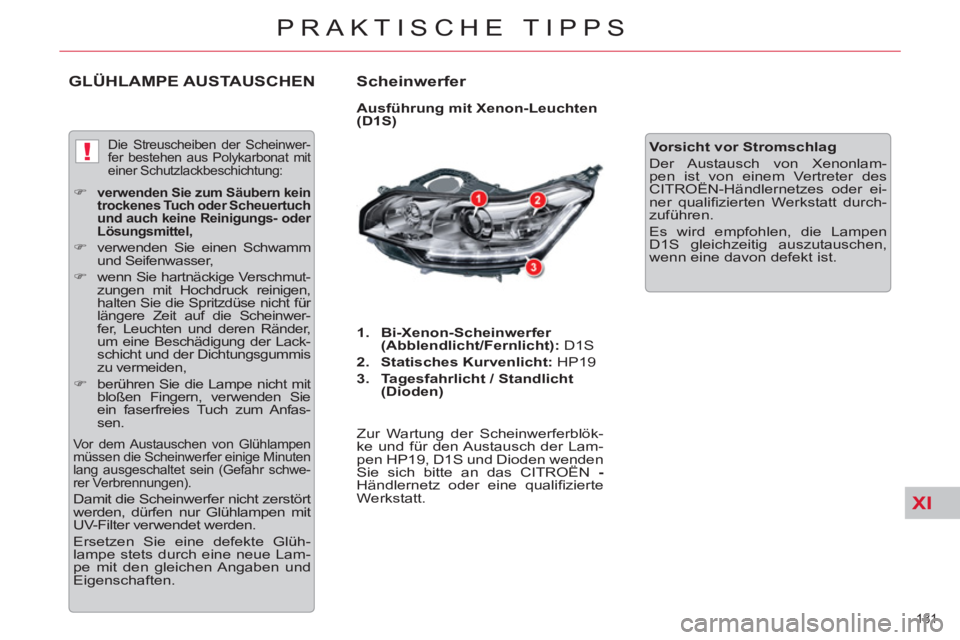

GLÜHLAMPE AUSTAUSCHEN
Scheinwerfer
Ausführung mit Xenon-Leuchten
(D1S)
1.
Bi-Xenon-Scheinwerfer
(Abblendlicht/Fernlicht):
D1S
2.
Statisches Kurvenlicht:
HP19
3.
Tagesfahrlicht / Standlicht
(Dioden)
Zur Wartung der Scheinwerferblök-
ke und für den Austausch der Lam-
pen HP19, D1S und Dioden wenden
Sie sich bitte an das CITROËN -
Händlernetz oder eine qualifi zierte
Werkstatt.
Vorsicht vor Stromschlag
Der Austausch von Xenonlam-
pen ist von einem Vertreter des
CITROËN-Händlernetzes oder ei-
ner qualifi zierten Werkstatt durch-
zuführen.
Es wird empfohlen, die Lampen
D1S gleichzeitig auszutauschen,
wenn eine davon defekt ist.
Die Streuscheiben der Scheinwer-
fer bestehen aus Polykarbonat mit
einer Schutzlackbeschichtung:
) verwenden Sie zum Säubern kein
trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
)
verwenden Sie einen Schwamm
und Seifenwasser,
)
wenn Sie hartnäckige Verschmut-
zungen mit Hochdruck reinigen,
halten Sie die Spritzdüse nicht für
längere Zeit auf die Scheinwer-
fer, Leuchten und deren Ränder,
um eine Beschädigung der Lack-
schicht und der Dichtungsgummis
zu vermeiden,
)
berühren Sie die Lampe nicht mit
bloßen Fingern, verwenden Sie
ein faserfreies Tuch zum Anfas-
sen.
Vor dem Austauschen von Glühlampen
müssen die Scheinwerfer einige Minuten
lang ausgeschaltet sein (Gefahr schwe-
rer Verbrennungen).
Damit die Scheinwerfer nicht zerstört
werden, dürfen nur Glühlampen mit
UV-Filter verwendet werden.
Ersetzen Sie eine defekte Glüh-
lampe stets durch eine neue Lam-
pe mit den gleichen Angaben und
Eigenschaften.
Page 184 of 333
XI
182
PRAKTISCHE TIPPS

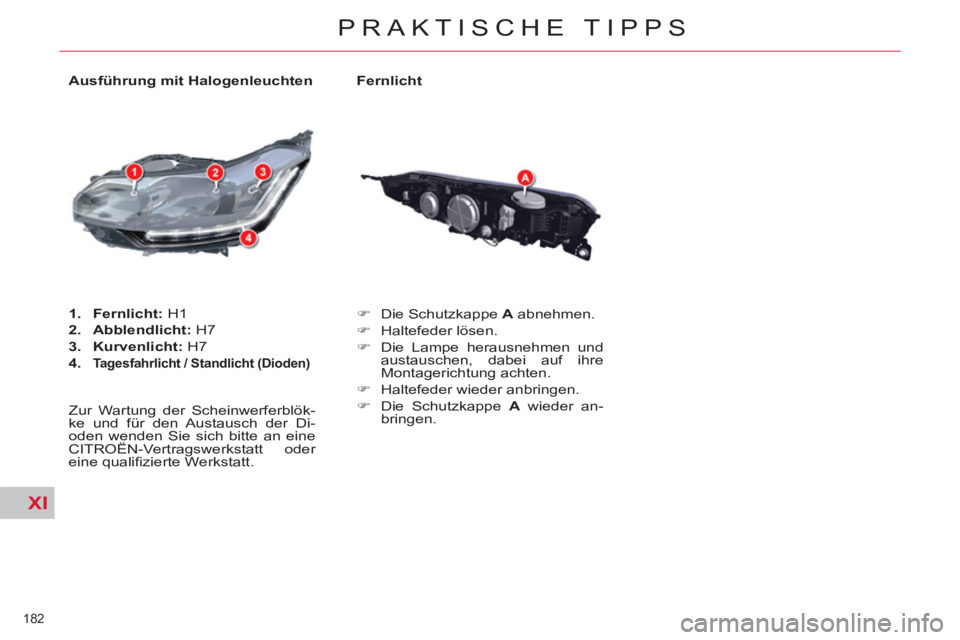

Fernlicht
)
Die Schutzkappe A
abnehmen.
)
Haltefeder lösen.
)
Die Lampe herausnehmen und
austauschen, dabei auf ihre
Montagerichtung achten.
)
Haltefeder wieder anbringen.
)
Die Schutzkappe A
wieder an-
bringen.
Ausführung mit Halogenleuchten
1.
Fernlicht:
H1
2.
Abblendlicht:
H7
3.
Kurvenlicht:
H7
4.
Tagesfahrlicht / Standlicht (Dioden)
Zur Wartung der Scheinwerferblök-
ke und für den Austausch der Di-
oden wenden Sie sich bitte an eine
CITROËN-Vertragswerkstatt oder
eine qualifi zierte Werkstatt.
Page 185 of 333
XI
183
PRAKTISCHE TIPPS

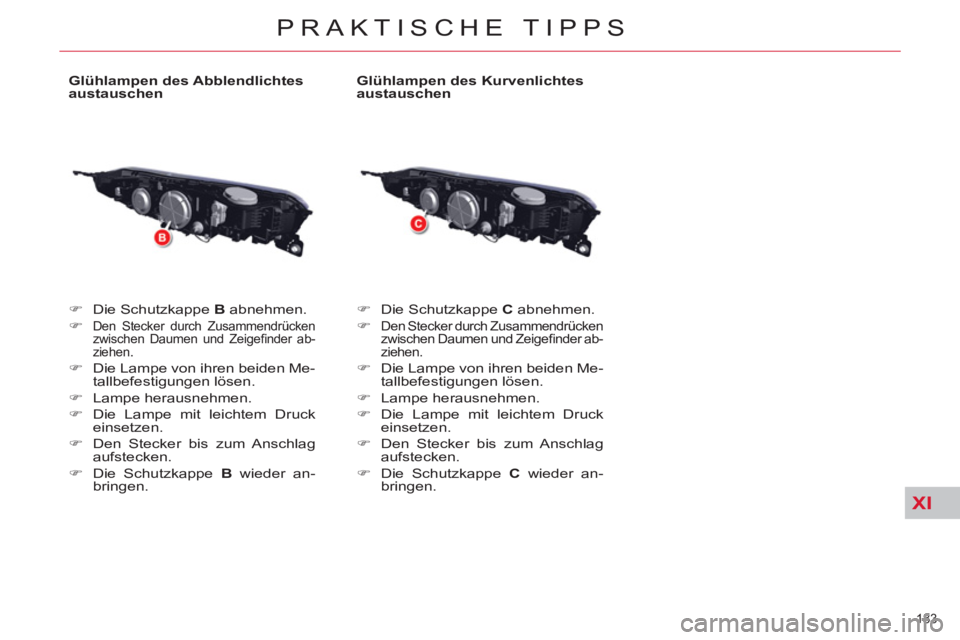

Glühlampen des Abblendlichtes
austauschen
)
Die Schutzkappe B
abnehmen.
)
Den Stecker durch Zusammendrücken
zwischen Daumen und Zeigefi nder ab-
ziehen
.
)
Die Lampe von ihren beiden Me-
tallbefestigungen lösen.
)
Lampe herausnehmen.
)
Die Lampe mit leichtem Druck
einsetzen.
)
Den Stecker bis zum Anschlag
aufstecken.
)
Die Schutzkappe B
wieder an-
bringen.
Glühlampen des Kurvenlichtes
austauschen
)
Die Schutzkappe C
abnehmen.
)
Den Stecker durch Zusammendrücken
zwischen Daumen und Zeigefi nder ab-
ziehen.
)
Die Lampe von ihren beiden Me-
tallbefestigungen lösen.
)
Lampe herausnehmen.
)
Die Lampe mit leichtem Druck
einsetzen.
)
Den Stecker bis zum Anschlag
aufstecken.
)
Die Schutzkappe C
wieder an-
bringen.
Page 186 of 333
XI
184
PRAKTISCHE TIPPS

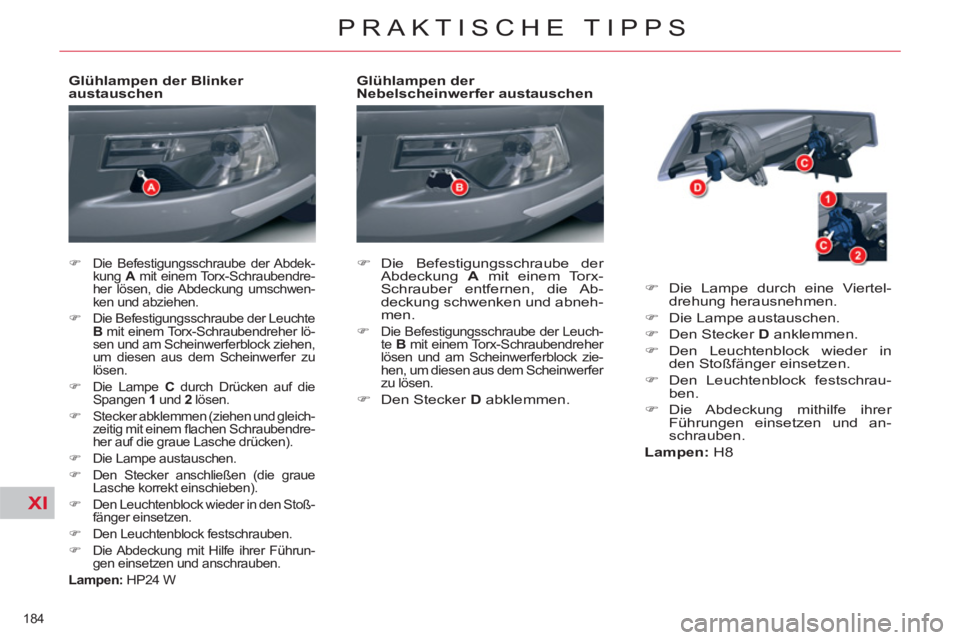

Glühlampen der
Nebelscheinwerfer austauschen
)
Die Befestigungsschraube der
Abdeckung A
mit einem Torx-
Schrauber entfernen, die Ab-
deckung schwenken und abneh-
men.
)
Die Befestigungsschraube der Leuch-
te B
mit einem Torx-Schraubendreher
lösen und am Scheinwerferblock zie-
hen, um diesen aus dem Scheinwerfer
zu lösen.
)
Den Stecker D
abklemmen.
)
Die Lampe durch eine Viertel-
drehung herausnehmen.
)
Die Lampe austauschen.
)
Den Stecker D
anklemmen.
)
Den Leuchtenblock wieder in
den Stoßfänger einsetzen.
)
Den Leuchtenblock festschrau-
ben.
)
Die Abdeckung mithilfe ihrer
Führungen einsetzen und an-
schrauben.
Lampen:
H8
Glühlampen der Blinker
austauschen
)
Die Befestigungsschraube der Abdek-
kung A
mit einem Torx-Schraubendre-
her lösen, die Abdeckung umschwen-
ken und abziehen.
)
Die Befestigungsschraube der Leuchte
B
mit einem Torx-Schraubendreher lö-
sen und am Scheinwerferblock ziehen,
um diesen aus dem Scheinwerfer zu
lösen.
)
Die Lampe C
durch Drücken auf die
Spangen 1
und 2
lösen.
)
Stecker abklemmen (ziehen und gleich-
zeitig mit einem fl achen Schraubendre-
her auf die graue Lasche drücken).
)
Die Lampe austauschen.
)
Den Stecker anschließen (die graue
Lasche korrekt einschieben).
)
Den Leuchtenblock wieder in den Stoß-
fänger einsetzen.
)
Den Leuchtenblock festschrauben.
)
Die Abdeckung mit Hilfe ihrer Führun-
gen einsetzen und anschrauben.
Lampen:
HP24 W
Page 187 of 333
XI
185
PRAKTISCHE TIPPS

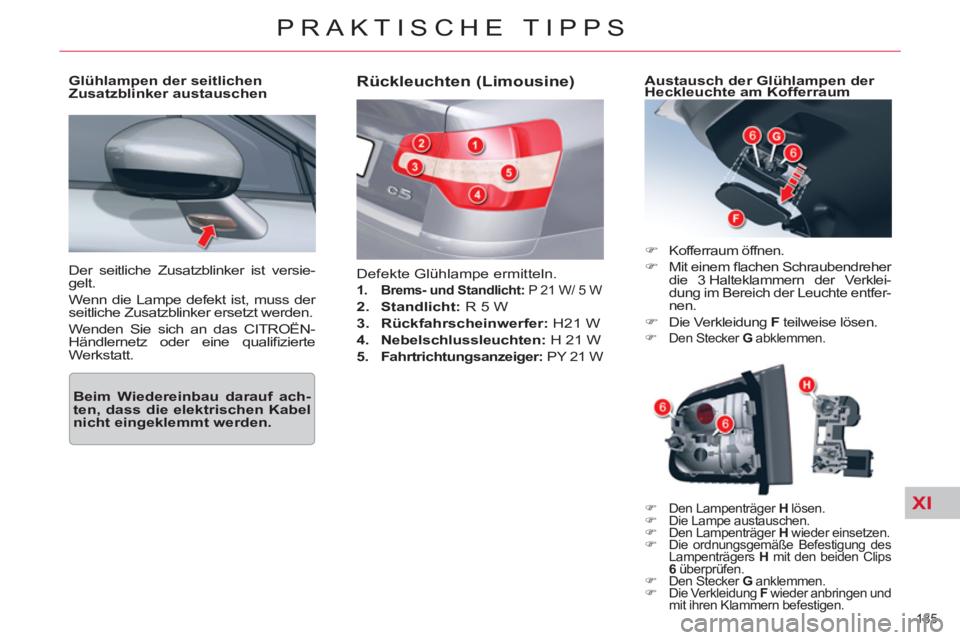

Der seitliche Zusatzblinker ist versie-
gelt.
Wenn die Lampe defekt ist, muss der
seitliche Zusatzblinker ersetzt werden.
Wenden Sie sich an das CITROËN-
Händlernetz oder eine qualifi zierte
Werkstatt.
Glühlampen der seitlichen
Zusatzblinker austauschen
Rückleuchten (Limousine)
Defekte Glühlampe ermitteln.
1.
Brems- und Standlicht:
P 21 W/ 5 W
2.
Standlicht:
R 5 W
3.
Rückfahrscheinwerfer:
H21 W
4.
Nebelschlussleuchten:
H 21 W
5.
Fahrtrichtungsanzeiger:
PY 21 W
)
Kofferraum öffnen.
)
Mit einem fl achen Schraubendreher
die 3 Halteklammern der Verklei-
dung im Bereich der Leuchte entfer-
nen.
)
Die Verkleidung F
teilweise lösen.
)
Den Stecker G
abklemmen.
Austausch der Glühlampen der
Heckleuchte am Kofferraum
)
Den Lampenträger H
lösen.
)
Die Lampe austauschen.
)
Den Lampenträger H
wieder einsetzen.
)
Die ordnungsgemäße Befestigung des
Lampenträgers H
mit den beiden Clips
6
überprüfen.
)
Den Stecker G
anklemmen.
)
Die Verkleidung F
wieder anbringen und
mit ihren Klammern befestigen.
Beim Wiedereinbau darauf ach-
ten, dass die elektrischen Kabel
nicht eingeklemmt werden.
Page 188 of 333
XI
186
PRAKTISCHE TIPPS

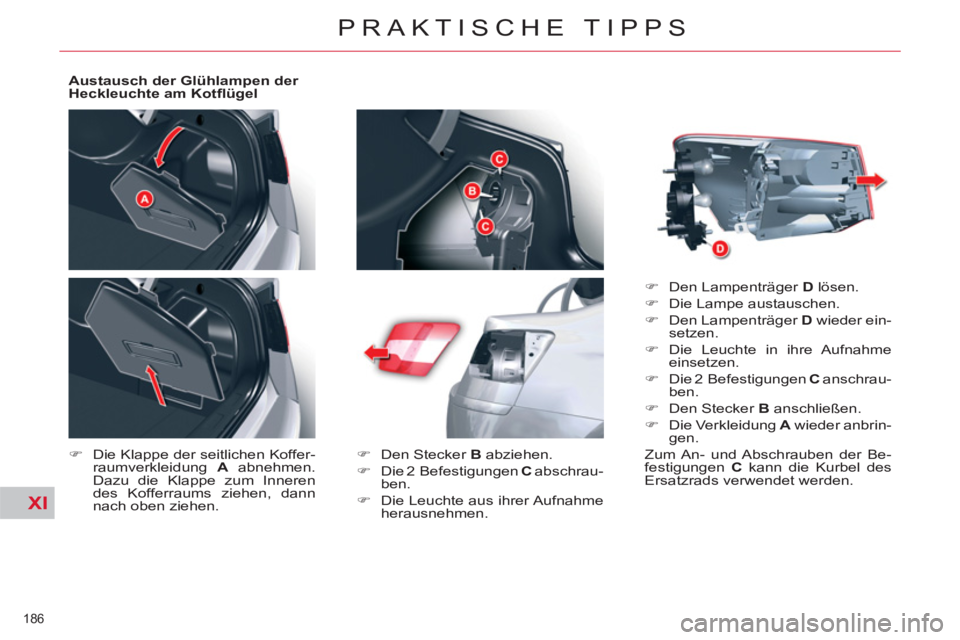

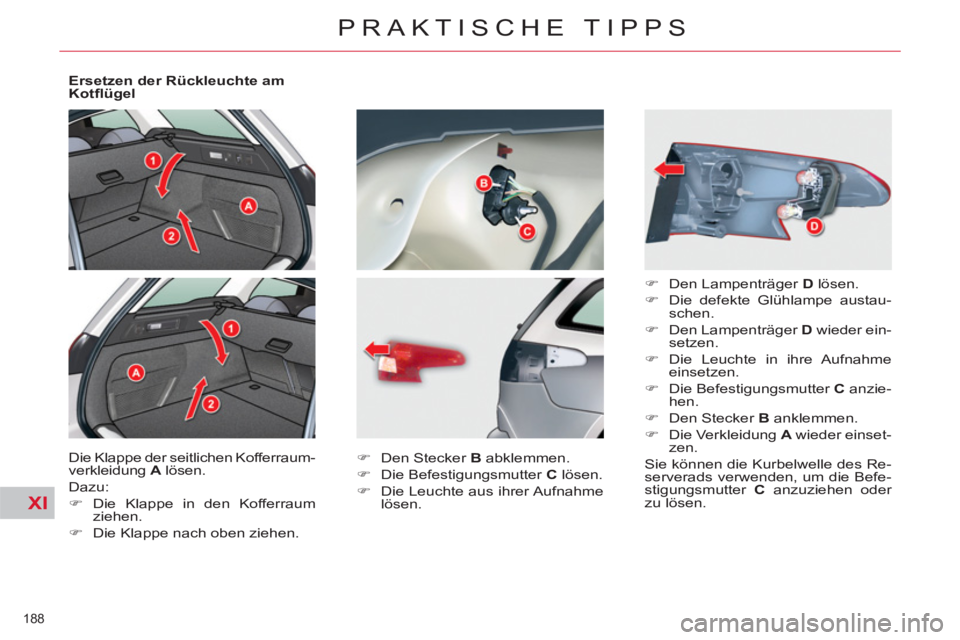

Austausch der Glühlampen der
Heckleuchte am Kotfl ügel
)
Die Klappe der seitlichen Koffer-
raumverkleidung A
abnehmen.
Dazu die Klappe zum Inneren
des Kofferraums ziehen, dann
nach oben ziehen.
)
Den Stecker B
abziehen.
)
Die 2 Befestigungen C
abschrau-
ben.
)
Die Leuchte aus ihrer Aufnahme
herausnehmen.
)
Den Lampenträger D
lösen.
)
Die Lampe austauschen.
)
Den Lampenträger D
wieder ein-
setzen.
)
Die Leuchte in ihre Aufnahme
einsetzen.
)
Die 2 Befestigungen C
anschrau-
ben.
)
Den Stecker B
anschließen.
)
Die Verkleidung A
wieder anbrin-
gen.
Zum An- und Abschrauben der Be-
festigungen C
kann die Kurbel des
Ersatzrads verwendet werden.
Page 189 of 333
XI
187
PRAKTISCHE TIPPS

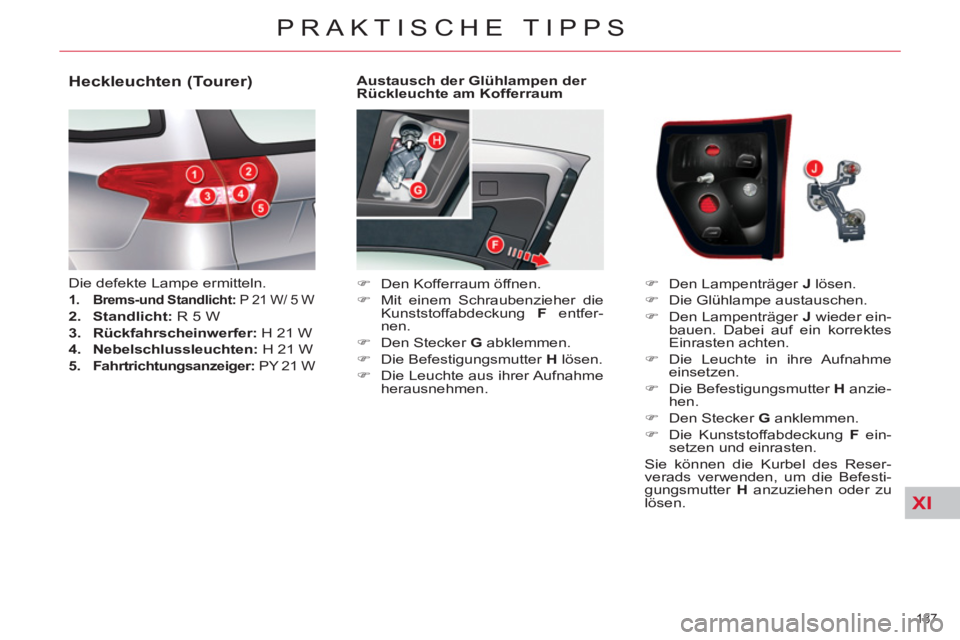

Austausch der Glühlampen der
Rückleuchte am Kofferraum
)
Den Kofferraum öffnen.
)
Mit einem Schraubenzieher die
Kunststoffabdeckung F
entfer-
nen.
)
Den Stecker G
abklemmen.
)
Die Befestigungsmutter H
lösen.
)
Die Leuchte aus ihrer Aufnahme
herausnehmen.
Heckleuchten (Tourer)
Die defekte Lampe ermitteln.
1.
Brems-und Standlicht:
P 21 W/ 5 W
2.
Standlicht:
R 5 W
3.
Rückfahrscheinwerfer:
H 21 W
4.
Nebelschlussleuchten:
H 21 W
5.
Fahrtrichtungsanzeiger:
PY 21 W
)
Den Lampenträger J
lösen.
)
Die Glühlampe austauschen.
)
Den Lampenträger J
wieder ein-
bauen. Dabei auf ein korrektes
Einrasten achten.
)
Die Leuchte in ihre Aufnahme
einsetzen.
)
Die Befestigungsmutter H
anzie-
hen.
)
Den Stecker G
anklemmen.
)
Die Kunststoffabdeckung F
ein-
setzen und einrasten.
Sie können die Kurbel des Reser-
verads verwenden, um die Befesti-
gungsmutter H
anzuziehen oder zu
lösen.
Page 190 of 333
XI
188
PRAKTISCHE TIPPS
Ersetzen der Rückleuchte am
Kotfl ügel
Die Klappe der seitlichen Kofferraum-
verkleidung A
lösen.
Dazu:
)
Die Klappe in den Kofferraum
ziehen.
)
Die Klappe nach oben ziehen.
)
Den Stecker B
abklemmen.
)
Die Befestigungsmutter C
lösen.
)
Die Leuchte aus ihrer Aufnahme
lösen.
)
Den Lampenträger D
lösen.
)
Die defekte Glühlampe austau-
schen.
)
Den Lampenträger D
wieder ein-
setzen.
)
Die Leuchte in ihre Aufnahme
einsetzen.
)
Die Befestigungsmutter C
anzie-
hen.
)
Den Stecker B
anklemmen.
)
Die Verkleidung A
wieder einset-
zen.
Sie können die Kurbelwelle des Re-
serverads verwenden, um die Befe-
stigungsmutter C
anzuziehen oder
zu lösen.
