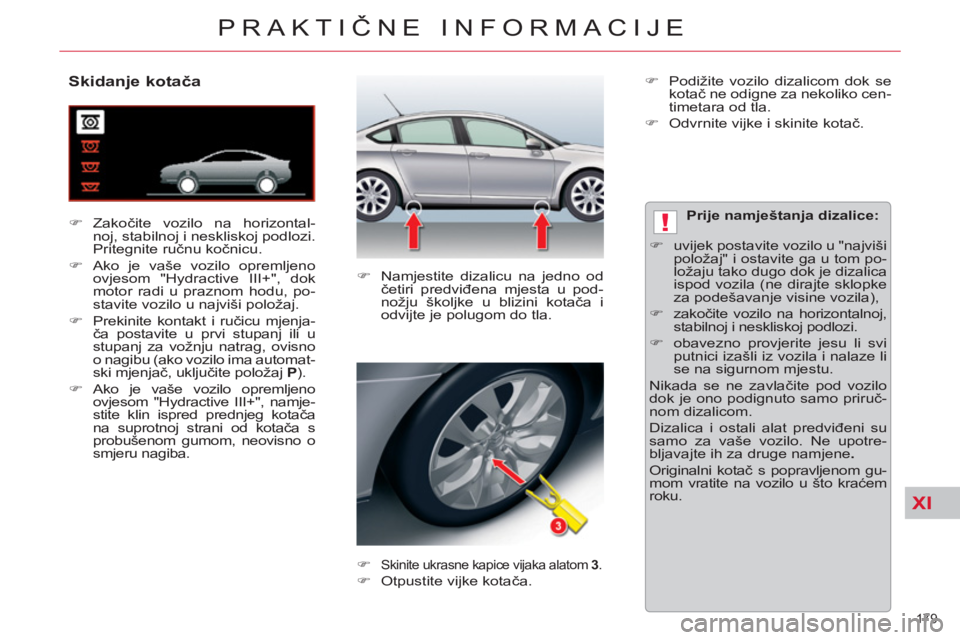

Page 181 of 333
XI
!
179
PRAKTIČNE INFORMACIJE
Skidanje kotača
)
Zakočite vozilo na horizontal-
noj, stabilnoj i neskliskoj podlozi.
Pritegnite ručnu kočnicu.
)
Ako je vaše vozilo opremljeno
ovjesom "Hydractive III+", dok
motor radi u praznom hodu, po-
stavite vozilo u najviši položaj.
)
Prekinite kontakt i ručicu mjenja-
ča postavite u prvi stupanj ili u
stupanj za vožnju natrag, ovisno
o nagibu (ako vozilo ima automat-
ski mjenjač, uključite položaj P
).
)
Ako je vaše vozilo opremljeno
ovjesom "Hydractive III+", namje-
stite klin ispred prednjeg kotača
na suprotnoj strani od kotača s
probušenom gumom, neovisno o
smjeru nagiba.
)
Namjestite dizalicu na jedno od
četiri predviđena mjesta u pod-
nožju školjke u blizini kotača i
odvijte je polugom do tla.
)
Skinite ukrasne kapice vijaka alatom 3
.
)
Otpustite vijke kotača.
Prije namještanja dizalice:
)
uvijek postavite vozilo u "najviši
položaj" i ostavite ga u tom po-
ložaju tako dugo dok je dizalica
ispod vozila (ne dirajte sklopke
za podešavanje visine vozila),
)
zakočite vozilo na horizontalnoj,
stabilnoj i neskliskoj podlozi.
)
obavezno provjerite jesu li svi
putnici izašli iz vozila i nalaze li
se na sigurnom mjestu.
Nikada se ne zavlačite pod vozilo
dok je ono podignuto samo priruč-
nom dizalicom.
Dizalica i ostali alat predviđeni su
samo za vaše vozilo. Ne upotre-
bljavajte ih za druge namjene .
Originalni kotač s popravljenom gu-
mom vratite na vozilo u što kraćem
roku.
)
Podižite vozilo dizalicom dok se
kotač ne odigne za nekoliko cen-
timetara od tla.
)
Odvrnite vijke i skinite kotač.

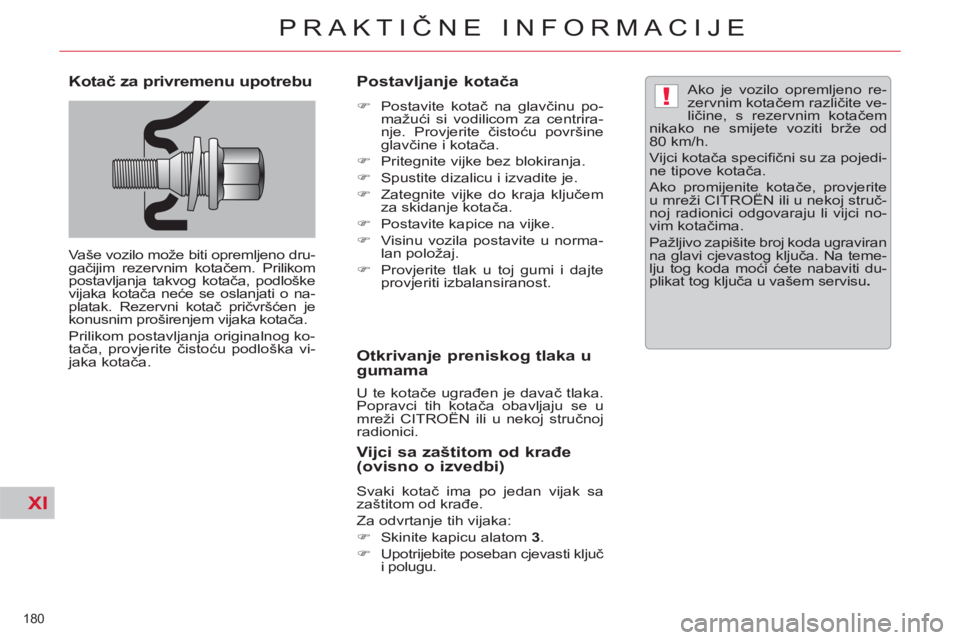

Page 182 of 333
XI
!
180
PRAKTIČNE INFORMACIJE
Kotač za privremenu upotrebu
Vaše vozilo može biti opremljeno dru-
gačijim rezervnim kotačem. Prilikom
postavljanja takvog kotača, podloške
vijaka kotača neće se oslanjati o na-
platak. Rezervni kotač pričvršćen je
konusnim proširenjem vijaka kotača.
Prilikom postavljanja originalnog ko-
tača, provjerite čistoću podloška vi-
jaka kotača.
Postavljanje kotača
)
Postavite kotač na glavčinu po-
mažući si vodilicom za centrira-
nje. Provjerite čistoću površine
glavčine i kotača.
)
Pritegnite vijke bez blokiranja.
)
Spustite dizalicu i izvadite je.
)
Zategnite vijke do kraja ključem
za skidanje kotača.
)
Postavite kapice na vijke.
)
Visinu vozila postavite u norma-
lan položaj.
)
Provjerite tlak u toj gumi i dajte
provjeriti izbalansiranost.
Otkrivanje preniskog tlaka u
gumama
U te kotače ugrađen je davač tlaka.
Popravci tih kotača obavljaju se u
mreži CITROËN ili u nekoj stručnoj
radionici.
Vijci sa zaštitom od krađe
(ovisno o izvedbi)
Svaki kotač ima po jedan vijak sa
zaštitom od krađe.
Za odvrtanje tih vijaka:
)
Skinite kapicu alatom 3
.
)
Upotrijebite poseban cjevasti ključ
i polugu.
Ako je vozilo opremljeno re-
zervnim kotačem različite ve-
ličine, s rezervnim kotačem
nikako ne smijete voziti brže od
80 km/h.
Vijci kotača specifi čni su za pojedi-
ne tipove kotača.
Ako promijenite kotače, provjerite
u mreži CITROËN ili u nekoj struč-
noj radionici odgovaraju li vijci no-
vim kotačima.
Pažljivo zapišite broj koda ugraviran
na glavi cjevastog ključa. Na teme-
lju tog koda moći ćete nabaviti du-
plikat tog ključa u vašem servisu .

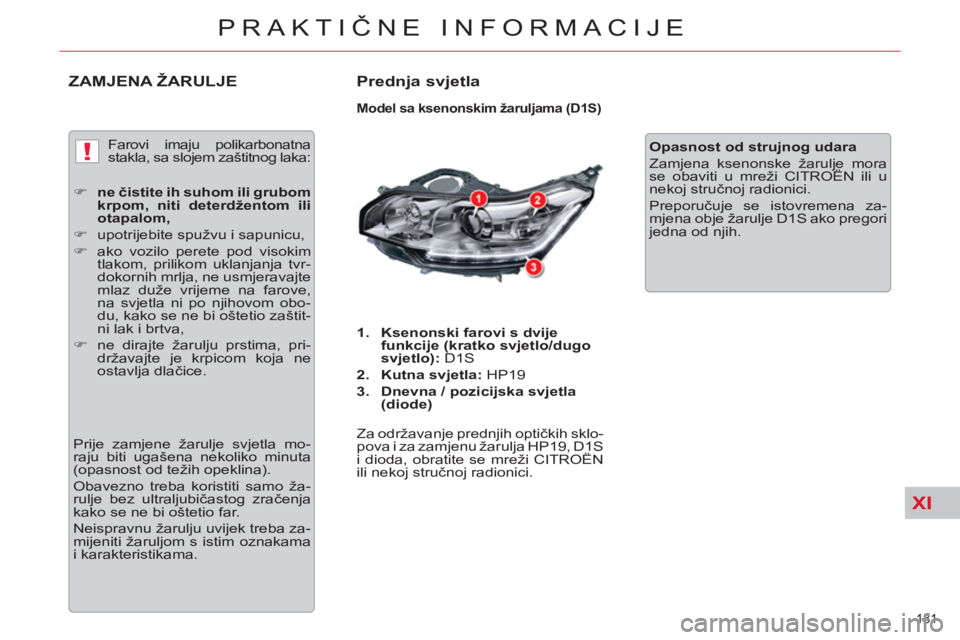

Page 183 of 333
XI
!
181
PRAKTIČNE INFORMACIJE
ZAMJENA ŽARULJE
Prednja svjetla
Model sa ksenonskim žaruljama (D1S)
1.
Ksenonski farovi s dvije
funkcije (kratko svjetlo/dugo
svjetlo):
D1S
2.
Kutna svjetla:
HP19
3.
Dnevna / pozicijska svjetla
(diode)
Za održavanje prednjih optičkih sklo-
pova i za zamjenu žarulja HP19, D1S
i dioda, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
Opasnost od strujnog udara
Zamjena ksenonske žarulje mora
se obaviti u mreži CITROËN ili u
nekoj stručnoj radionici.
Preporučuje se istovremena za-
mjena obje žarulje D1S ako pregori
jedna od njih. Farovi imaju polikarbonatna
stakla, sa slojem zaštitnog laka:
)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
)
upotrijebite spužvu i sapunicu,
)
ako vozilo perete pod visokim
tlakom, prilikom uklanjanja tvr-
dokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove,
na svjetla ni po njihovom obo-
du, kako se ne bi oštetio zaštit-
ni lak i brtva,
)
ne dirajte žarulju prstima, pri-
državajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla mo-
raju biti ugašena nekoliko minuta
(opasnost od težih opeklina).
Obavezno treba koristiti samo ža-
rulje bez ultraljubičastog zračenja
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba za-
mijeniti žaruljom s istim oznakama
i karakteristikama.

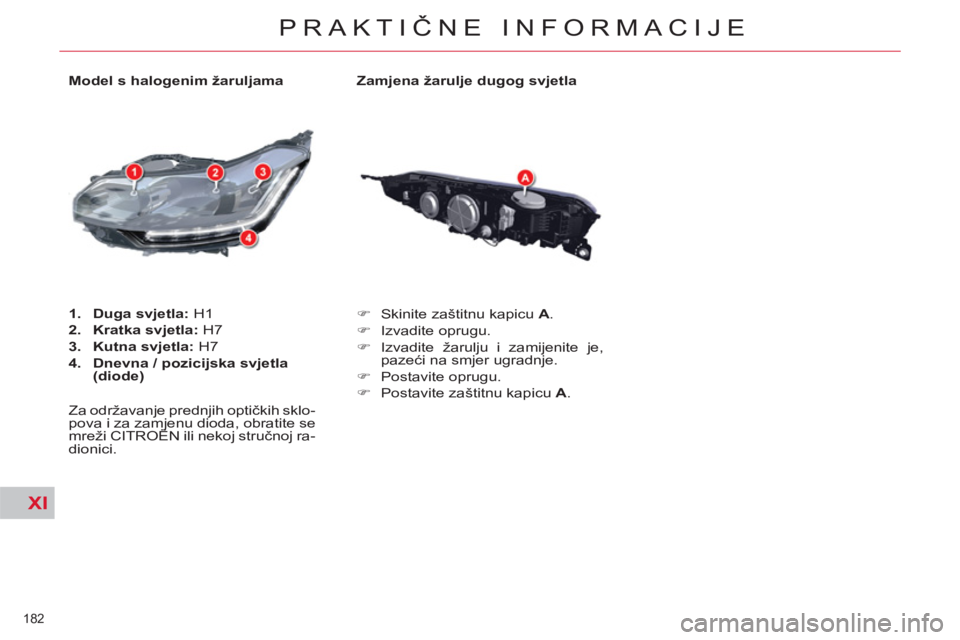

Page 184 of 333
XI
182
PRAKTIČNE INFORMACIJE
Zamjena žarulje dugog svjetla
)
Skinite zaštitnu kapicu A
.
)
Izvadite oprugu.
)
Izvadite žarulju i zamijenite je,
pazeći na smjer ugradnje.
)
Postavite oprugu.
)
Postavite zaštitnu kapicu A
.
Model s halogenim žaruljama
1.
Duga svjetla:
H1
2.
Kratka svjetla:
H7
3.
Kutna svjetla:
H7
4.
Dnevna / pozicijska svjetla
(diode)
Za održavanje prednjih optičkih sklo-
pova i za zamjenu dioda, obratite se
mreži CITROËN ili nekoj stručnoj ra-
dionici.
Page 185 of 333
XI
183
PRAKTIČNE INFORMACIJE

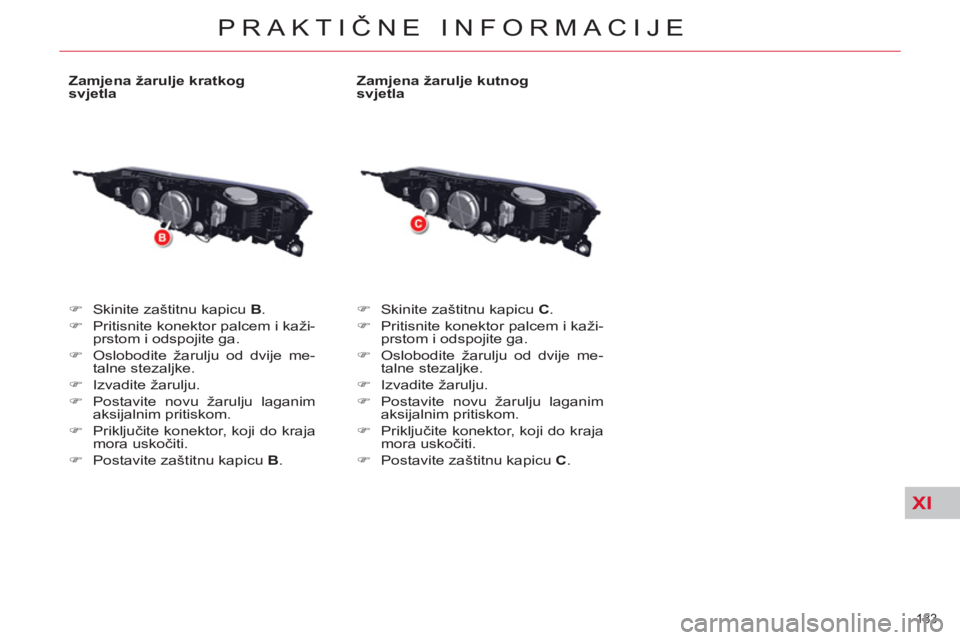

Zamjena žarulje kratkog
svjetla
)
Skinite zaštitnu kapicu B
.
)
Pritisnite konektor palcem i kaži-
prstom i odspojite ga.
)
Oslobodite žarulju od dvije me-
talne stezaljke.
)
Izvadite žarulju.
)
Postavite novu žarulju laganim
aksijalnim pritiskom.
)
Priključite konektor, koji do kraja
mora uskočiti.
)
Postavite zaštitnu kapicu B
.
Zamjena žarulje kutnog
svjetla
)
Skinite zaštitnu kapicu C
.
)
Pritisnite konektor palcem i kaži-
prstom i odspojite ga.
)
Oslobodite žarulju od dvije me-
talne stezaljke.
)
Izvadite žarulju.
)
Postavite novu žarulju laganim
aksijalnim pritiskom.
)
Priključite konektor, koji do kraja
mora uskočiti.
)
Postavite zaštitnu kapicu C
.

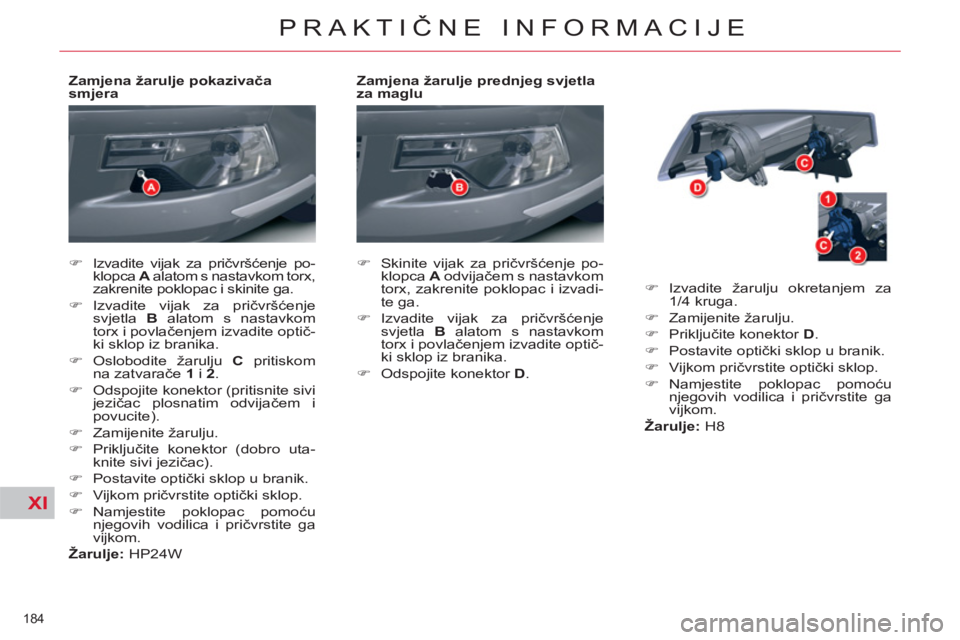

Page 186 of 333
XI
184
PRAKTIČNE INFORMACIJE
Zamjena žarulje prednjeg svjetla
za maglu
)
Skinite vijak za pričvršćenje po-
klopca A
odvijačem s nastavkom
torx, zakrenite poklopac i izvadi-
te ga.
)
Izvadite vijak za pričvršćenje
svjetla B
alatom s nastavkom
torx i povlačenjem izvadite optič-
ki sklop iz branika.
)
Odspojite konektor D
.
)
Izvadite žarulju okretanjem za
1/4 kruga.
)
Zamijenite žarulju.
)
Priključite konektor D
.
)
Postavite optički sklop u branik.
)
Vijkom pričvrstite optički sklop.
)
Namjestite poklopac pomoću
njegovih vodilica i pričvrstite ga
vijkom.
Žarulje:
H8
Zamjena žarulje pokazivača
smjera
)
Izvadite vijak za pričvršćenje po-
klopca A
alatom s nastavkom torx,
zakrenite poklopac i skinite ga.
)
Izvadite vijak za pričvršćenje
svjetla B
alatom s nastavkom
torx i povlačenjem izvadite optič-
ki sklop iz branika.
)
Oslobodite žarulju C
pritiskom
na zatvarače 1
i 2
.
)
Odspojite konektor (pritisnite sivi
jezičac plosnatim odvijačem i
povucite).
)
Zamijenite žarulju.
)
Priključite konektor (dobro uta-
knite sivi jezičac).
)
Postavite optički sklop u branik.
)
Vijkom pričvrstite optički sklop.
)
Namjestite poklopac pomoću
njegovih vodilica i pričvrstite ga
vijkom.
Žarulje:
HP24W

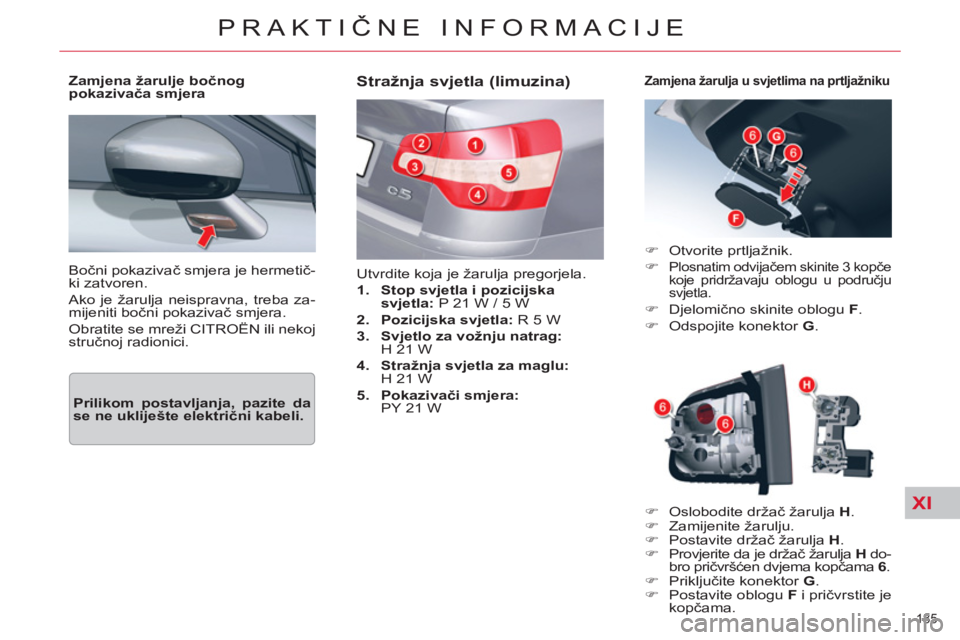

Page 187 of 333
XI
185
PRAKTIČNE INFORMACIJE
Bočni pokazivač smjera je hermetič-
ki zatvoren.
Ako je žarulja neispravna, treba za-
mijeniti bočni pokazivač smjera.
Obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Zamjena žarulje bočnog
pokazivača smjera
Stražnja svjetla (limuzina)
Utvrdite koja je žarulja pregorjela.
1.
Stop svjetla i pozicijska
svjetla:
P 21 W / 5 W
2.
Pozicijska svjetla:
R 5 W
3.
Svjetlo za vožnju natrag:
H 21 W
4.
Stražnja svjetla za maglu:
H 21 W
5.
Pokazivači smjera:
PY 21 W
)
Otvorite prtljažnik.
)
Plosnatim odvijačem skinite 3 kopče
koje pridržavaju oblogu u području
svjetla.
)
Djelomično skinite oblogu F
.
)
Odspojite konektor G
.
Zamjena žarulja u svjetlima na prtljažniku
)
Oslobodite držač žarulja H
.
)
Zamijenite žarulju.
)
Postavite držač žarulja H
.
)
Provjerite da je držač žarulja H
do-
bro pričvršćen dvjema kopčama 6
.
)
Priključite konektor G
.
)
Postavite oblogu F
i pričvrstite je
kopčama.
Prilikom postavljanja, pazite da
se ne ukliješte električni kabeli.

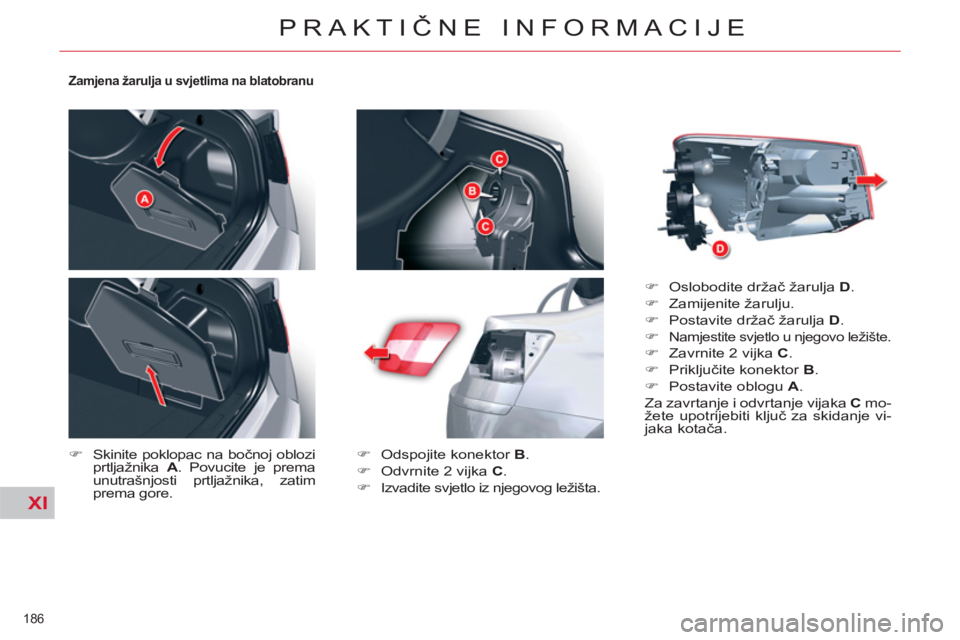

Page 188 of 333
XI
186
PRAKTIČNE INFORMACIJE
Zamjena žarulja u svjetlima na blatobranu
)
Skinite poklopac na bočnoj oblozi
prtljažnika A
. Povucite je prema
unutrašnjosti prtljažnika, zatim
prema gore.
)
Odspojite konektor B
.
)
Odvrnite 2 vijka C
.
)
Izvadite svjetlo iz njegovog ležišta.
)
Oslobodite držač žarulja D
.
)
Zamijenite žarulju.
)
Postavite držač žarulja D
.
)
Namjestite svjetlo u njegovo ležište.
)
Zavrnite 2 vijka C
.
)
Priključite konektor B
.
)
Postavite oblogu A
.
Za zavrtanje i odvrtanje vijaka C
mo-
žete upotrijebiti ključ za skidanje vi-
jaka kotača.
Page 189 of 333
XI
187
PRAKTIČNE INFORMACIJE
Zamjena žarulja u svjetlima na prtljažniku
)
Otvorite prtljažnik.
)
Plosnatim odvijačem skinite pla-
stični poklopac F
.
)
Odspojite konektor G
.
)
Odvrnite maticu H
.
)
Izvadite svjetlo iz njegovog ležišta.

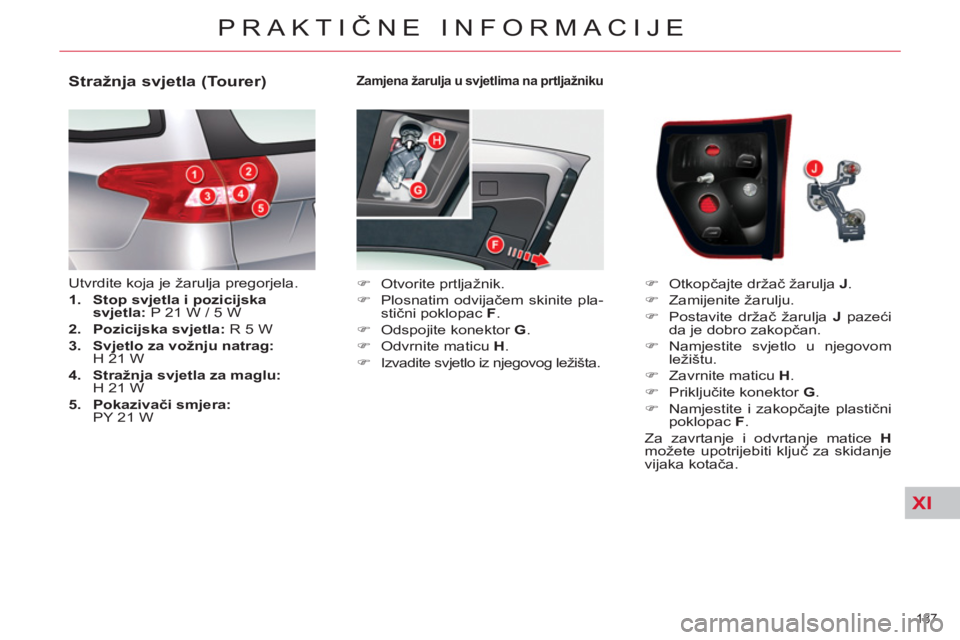

Stražnja svjetla (Tourer)
Utvrdite koja je žarulja pregorjela.
1.
Stop svjetla i pozicijska
svjetla:
P 21 W / 5 W
2.
Pozicijska svjetla:
R 5 W
3.
Svjetlo za vožnju natrag:
H 21 W
4.
Stražnja svjetla za maglu:
H 21 W
5.
Pokazivači smjera:
PY 21 W
)
Otkopčajte držač žarulja J
.
)
Zamijenite žarulju.
)
Postavite držač žarulja J
pazeći
da je dobro zakopčan.
)
Namjestite svjetlo u njegovom
ležištu.
)
Zavrnite maticu H
.
)
Priključite konektor G
.
)
Namjestite i zakopčajte plastični
poklopac F
.
Za zavrtanje i odvrtanje matice H
možete upotrijebiti ključ za skidanje
vijaka kotača.

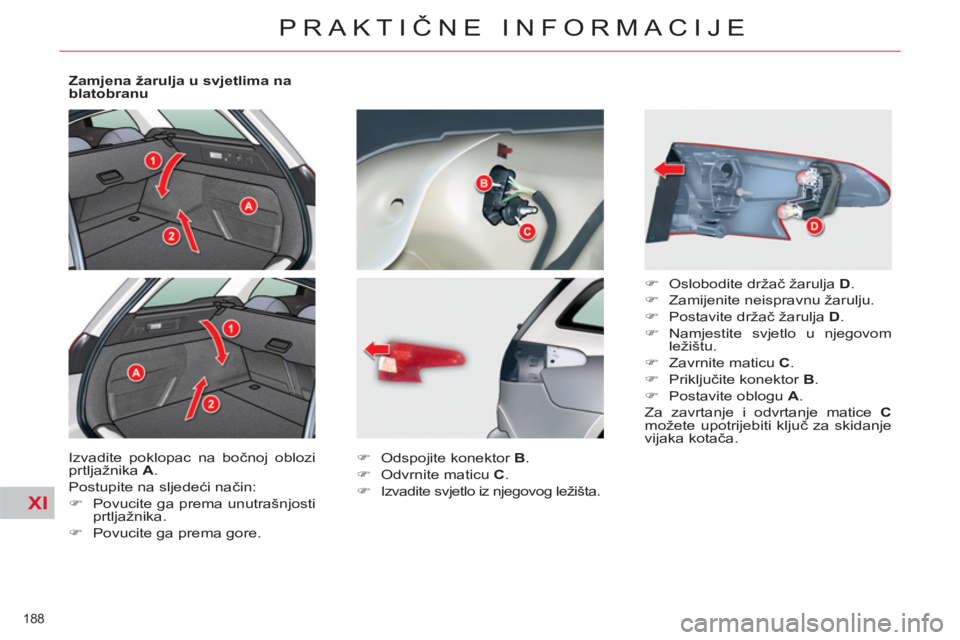

Page 190 of 333
XI
188
PRAKTIČNE INFORMACIJE
Zamjena žarulja u svjetlima na
blatobranu
Izvadite poklopac na bočnoj oblozi
prtljažnika A
.
Postupite na sljedeći način:
)
Povucite ga prema unutrašnjosti
prtljažnika.
)
Povucite ga prema gore.
)
Odspojite konektor B
.
)
Odvrnite maticu C
.
)
Izvadite svjetlo iz njegovog ležišta.
)
Oslobodite držač žarulja D
.
)
Zamijenite neispravnu žarulju.
)
Postavite držač žarulja D
.
)
Namjestite svjetlo u njegovom
ležištu.
)
Zavrnite maticu C
.
)
Priključite konektor B
.
)
Postavite oblogu A
.
Za zavrtanje i odvrtanje matice C
možete upotrijebiti ključ za skidanje
vijaka kotača.
