CITROEN C5 2014 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2014, Model line: C5, Model: CITROEN C5 2014Pages: 333, PDF Size: 11.93 MB
Page 191 of 333
XI
189
PRAKTIČNE INFORMACIJE

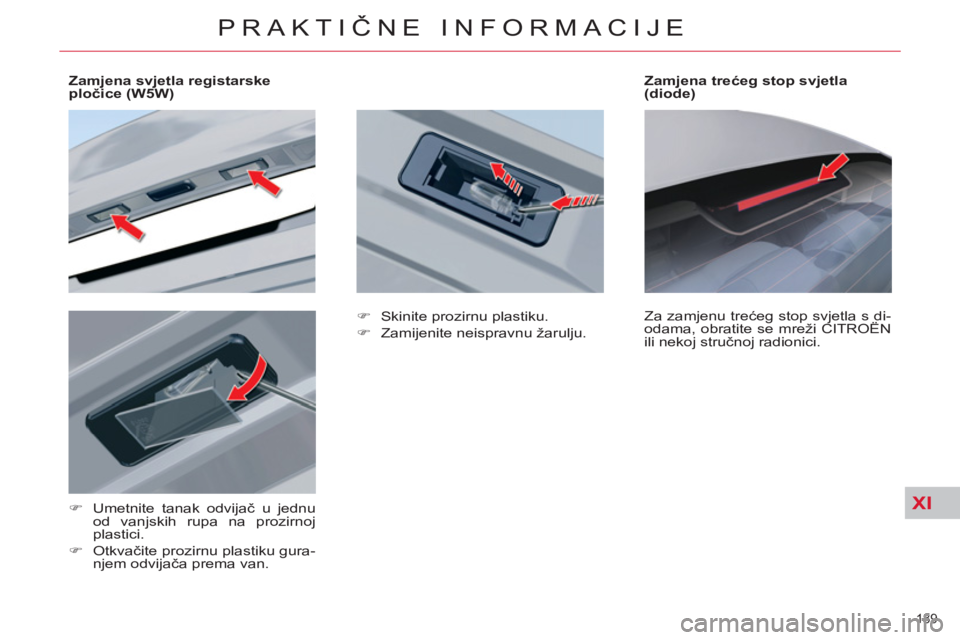

Zamjena svjetla registarske
pločice (W5W)
)
Umetnite tanak odvijač u jednu
od vanjskih rupa na prozirnoj
plastici.
)
Otkvačite prozirnu plastiku gura-
njem odvijača prema van.
Zamjena trećeg stop svjetla
(diode)
Za zamjenu trećeg stop svjetla s di-
odama, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
)
Skinite prozirnu plastiku.
)
Zamijenite neispravnu žarulju.
Page 192 of 333
XI
190
PRAKTIČNE INFORMACIJE

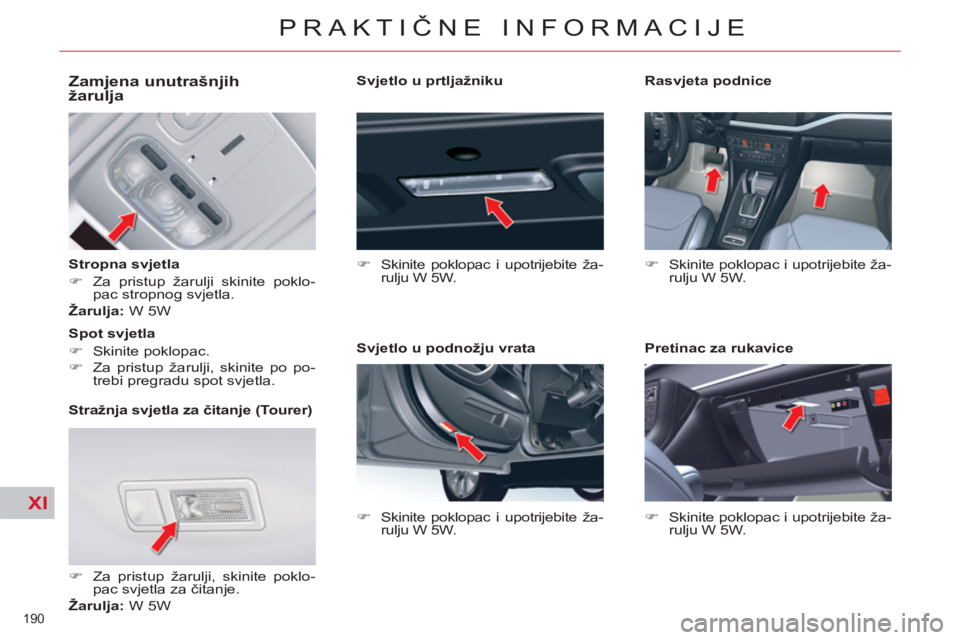

Zamjena unutrašnjih
žarulja
Stropna svjetla
)
Za pristup žarulji skinite poklo-
pac stropnog svjetla.
Žarulja:
W 5W
Stražnja svjetla za čitanje (Tourer)
)
Za pristup žarulji, skinite poklo-
pac svjetla za čitanje.
Žarulja:
W 5W
Spot svjetla
)
Skinite poklopac.
)
Za pristup žarulji, skinite po po-
trebi pregradu spot svjetla.
Svjetlo u prtljažniku
)
Skinite poklopac i upotrijebite ža-
rulju W 5W.
Svjetlo u podnožju vrata
)
Skinite poklopac i upotrijebite ža-
rulju W 5W.
Rasvjeta podnice
)
Skinite poklopac i upotrijebite ža-
rulju W 5W.
Pretinac za rukavice
)
Skinite poklopac i upotrijebite ža-
rulju W 5W.
Page 193 of 333
XI
191
PRAKTIČNE INFORMACIJE

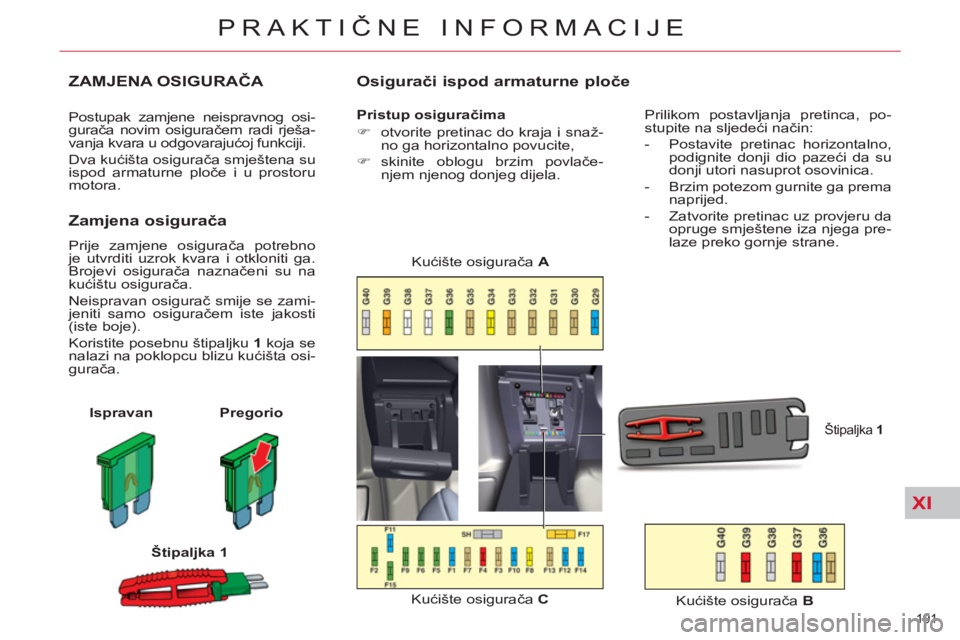

ZAMJENA OSIGURAČA
Postupak zamjene neispravnog osi-
gurača novim osiguračem radi rješa-
vanja kvara u odgovarajućoj funkciji.
Dva kućišta osigurača smještena su
ispod armaturne ploče i u prostoru
motora.
Zamjena osigurača
Prije zamjene osigurača potrebno
je utvrditi uzrok kvara i otkloniti ga.
Brojevi osigurača naznačeni su na
kućištu osigurača.
Neispravan osigurač smije se zami-
jeniti samo osiguračem iste jakosti
(iste boje).
Koristite posebnu štipaljku 1
koja se
nalazi na poklopcu blizu kućišta osi-
gurača.
Ispravan
Pregorio
Štipaljka 1
Osigurači ispod armaturne ploče
Pristup osiguračima
)
otvorite pretinac do kraja i snaž-
no ga horizontalno povucite,
)
skinite oblogu brzim povlače-
njem njenog donjeg dijela.
Kućište osigurača C
Kućište osigurača A
Štipaljka 1
Prilikom postavljanja pretinca, po-
stupite na sljedeći način:
- Postavite pretinac horizontalno,
podignite donji dio pazeći da su
donji utori nasuprot osovinica.
- Brzim potezom gurnite ga prema
naprijed.
- Zatvorite pretinac uz provjeru da
opruge smještene iza njega pre-
laze preko gornje strane.
Kućište osigurača B
Page 194 of 333
XI
192
PRAKTIČNE INFORMACIJE

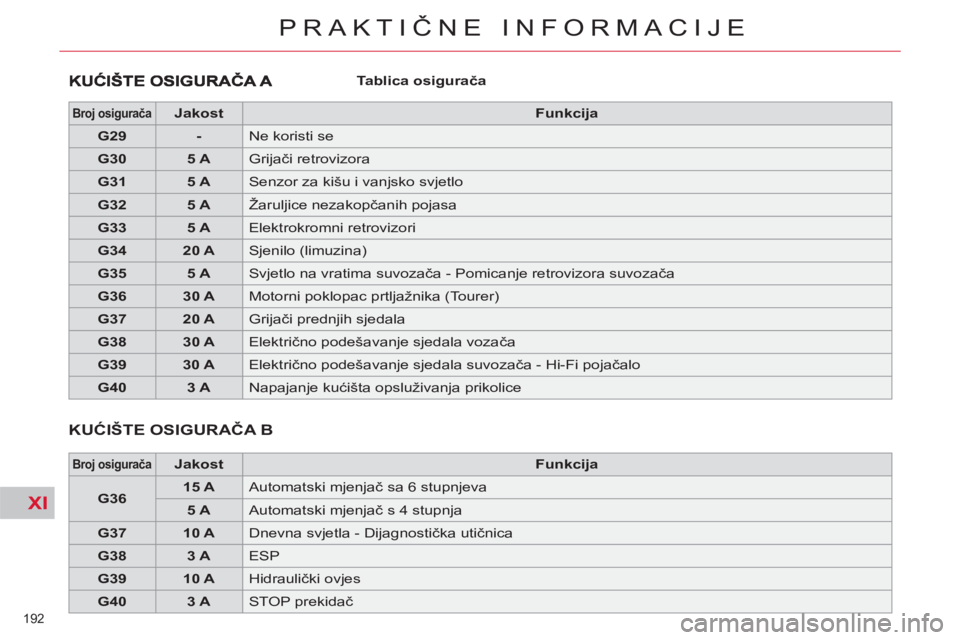

Tablica osigurača
Broj osigurača
Jakost
Funkcija
G29
-
Ne koristi se
G30
5 A
Grijači retrovizora
G31
5 A
Senzor za kišu i vanjsko svjetlo
G32
5 A
Žaruljice nezakopčanih pojasa
G33
5 A
Elektrokromni retrovizori
G34
20 A
Sjenilo (limuzina)
G35
5 A
Svjetlo na vratima suvozača - Pomicanje retrovizora suvozača
G36
30 A
Motorni poklopac prtljažnika (Tourer)
G37
20 A
Grijači prednjih sjedala
G38
30 A
Električno podešavanje sjedala vozača
G39
30 A
Električno podešavanje sjedala suvozača - Hi-Fi pojačalo
G40
3 A
Napajanje kućišta opsluživanja prikolice
KUĆIŠTE OSIGURAČA B
Broj osigurača
Jakost
Funkcija
G36
15 A
Automatski mjenjač sa 6 stupnjeva
5 A
Automatski mjenjač s 4 stupnja
G37
10 A
Dnevna svjetla - Dijagnostička utičnica
G38
3 A
ESP
G39
10 A
Hidraulički ovjes
G40
3 A
STOP prekidač
Page 195 of 333
XI
193
PRAKTIČNE INFORMACIJE

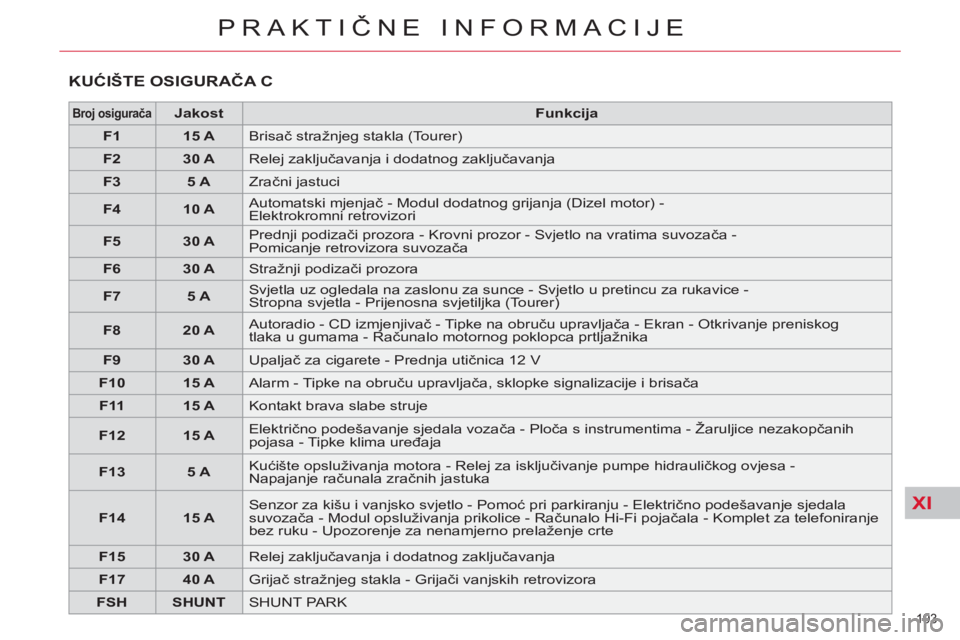

KUĆIŠTE OSIGURAČA C
Broj osigurača
Jakost
Funkcija
F1
15 A
Brisač stražnjeg stakla (Tourer)
F2
30 A
Relej zaključavanja i dodatnog zaključavanja
F3
5 A
Zračni jastuci
F4
10 A
Automatski mjenjač - Modul dodatnog grijanja (Dizel motor) -
Elektrokromni retrovizori
F5
30 A
Prednji podizači prozora - Krovni prozor - Svjetlo na vratima suvozača -
Pomicanje retrovizora suvozača
F6
30 A
Stražnji podizači prozora
F7
5 A
Svjetla uz ogledala na zaslonu za sunce - Svjetlo u pretincu za rukavice -
Stropna svjetla - Prijenosna svjetiljka (Tourer)
F8
20 A
Autoradio - CD izmjenjivač - Tipke na obruču upravljača - Ekran - Otkrivanje preniskog
tlaka u gumama - Računalo motornog poklopca prtljažnika
F9
30 A
Upaljač za cigarete - Prednja utičnica 12 V
F10
15 A
Alarm - Tipke na obruču upravljača, sklopke signalizacije i brisača
F11
15 A
Kontakt brava slabe struje
F12
15 A
Električno podešavanje sjedala vozača - Ploča s instrumentima - Žaruljice nezakopčanih
pojasa - Tipke klima uređaja
F13
5 A
Kućište opsluživanja motora - Relej za isključivanje pumpe hidrauličkog ovjesa -
Napajanje računala zračnih jastuka
F14
15 A
Senzor za kišu i vanjsko svjetlo - Pomoć pri parkiranju - Električno podešavanje sjedala
suvozača - Modul opsluživanja prikolice - Računalo Hi-Fi pojačala - Komplet za telefoniranje
bez ruku - Upozorenje za nenamjerno prelaženje crte
F15
30 A
Relej zaključavanja i dodatnog zaključavanja
F17
40 A
Grijač stražnjeg stakla - Grijači vanjskih retrovizora
FSH
SHUNT
SHUNT PARK
Page 196 of 333
XI
194
PRAKTIČNE INFORMACIJE

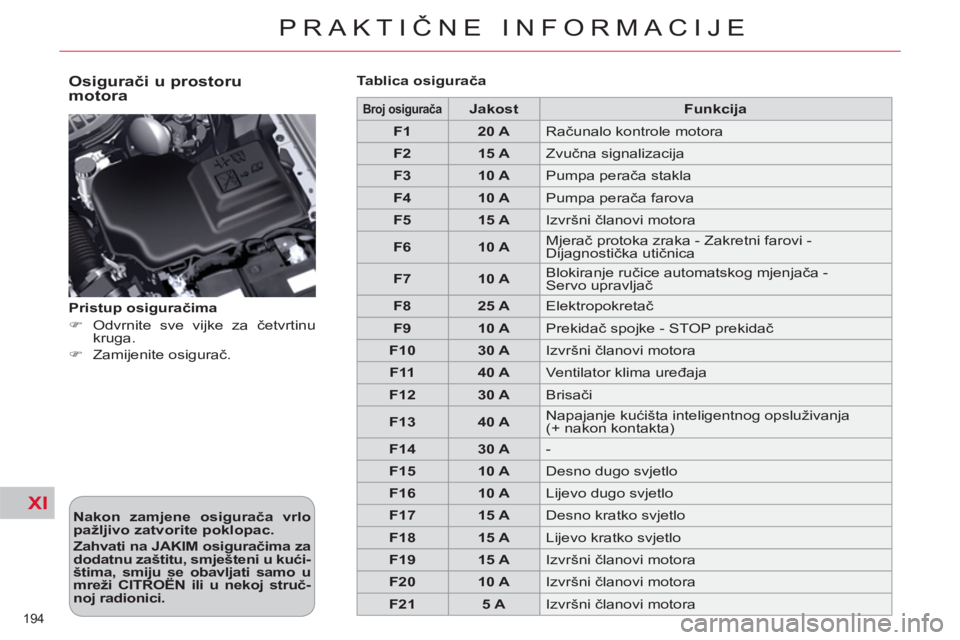

Osigurači u prostoru
motora
Nakon zamjene osigurača vrlo
pažljivo zatvorite poklopac.
Zahvati na JAKIM osiguračima za
dodatnu zaštitu, smješteni u kući-
štima, smiju se obavljati samo u
mreži
CITROËN
ili u nekoj
struč-
noj radionici.
Pristup osiguračima
)
Odvrnite sve vijke za četvrtinu
kruga.
)
Zamijenite osigurač.
Tablica osigurača
Broj osigurača
Jakost
Funkcija
F1
20 A
Računalo kontrole motora
F2
15 A
Zvučna signalizacija
F3
10 A
Pumpa perača stakla
F4
10 A
Pumpa perača farova
F5
15 A
Izvršni članovi motora
F6
10 A
Mjerač protoka zraka - Zakretni farovi -
Dijagnostička utičnica
F7
10 A
Blokiranje ručice automatskog mjenjača -
Servo upravljač
F8
25 A
Elektropokretač
F9
10 A
Prekidač spojke - STOP prekidač
F10
30 A
Izvršni članovi motora
F11
40 A
Ventilator klima uređaja
F12
30 A
Brisači
F13
40 A
Napajanje kućišta inteligentnog opsluživanja
(+ nakon kontakta)
F14
30 A
-
F15
10 A
Desno dugo svjetlo
F16
10 A
Lijevo dugo svjetlo
F17
15 A
Desno kratko svjetlo
F18
15 A
Lijevo kratko svjetlo
F19
15 A
Izvršni članovi motora
F20
10 A
Izvršni članovi motora
F21
5 A
Izvršni članovi motora
Page 197 of 333
XI
!
195
PRAKTIČNE INFORMACIJE

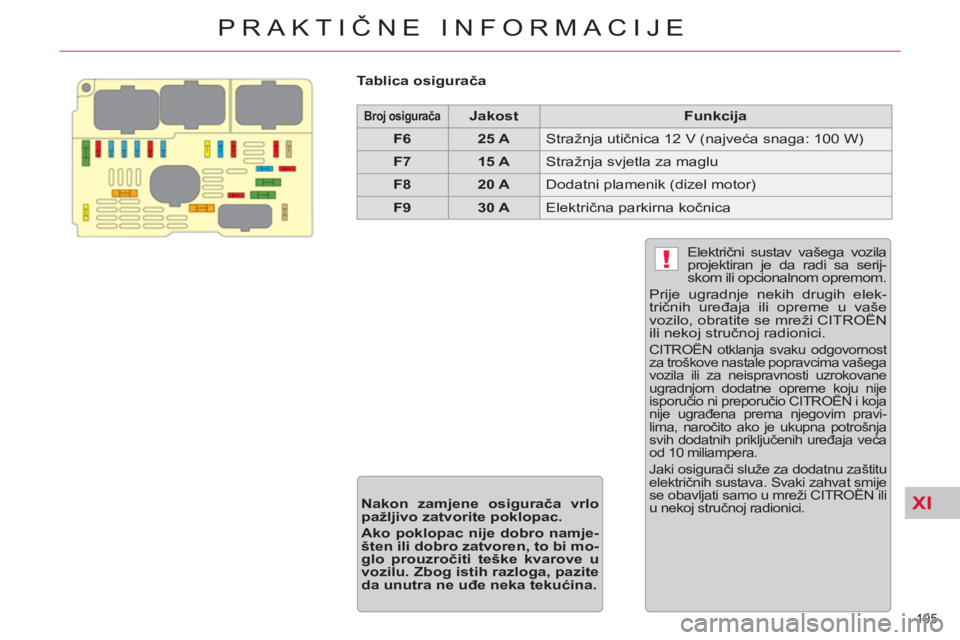

Tablica osigurača
Broj osigurača
Jakost
Funkcija
F6
25 A
Stražnja utičnica 12 V (najveća snaga: 100 W)
F7
15 A
Stražnja svjetla za maglu
F8
20 A
Dodatni plamenik (dizel motor)
F9
30 A
Električna parkirna kočnica
Električni sustav vašega vozila
projektiran je da radi sa serij-
skom ili opcionalnom opremom.
Prije ugradnje nekih drugih elek-
tričnih uređaja ili opreme u vaše
vozilo, obratite se mreži CITROËN
ili nekoj stručnoj radionici.
CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašega
vozila ili za neispravnosti uzrokovane
ugradnjom dodatne opreme koju nije
isporučio ni preporučio CITROËN i koja
nije ugrađena prema njegovim pravi-
lima, naročito ako je ukupna potrošnja
svih dodatnih priključenih uređaja veća
od 10 miliampera.
Jaki osigurači služe za dodatnu zaštitu
električnih sustava. Svaki zahvat smije
se obavljati samo u mreži CITROËN ili
u nekoj stručnoj radionici.
Nakon zamjene osigurača vrlo
pažljivo zatvorite poklopac.
Ako poklopac nije dobro namje-
šten ili dobro zatvoren, to bi mo-
glo prouzročiti teške kvarove u
vozilu. Zbog istih razloga, pazite
da unutra ne uđe neka tekućina.
Page 198 of 333
XI
!
196
PRAKTIČNE INFORMACIJE

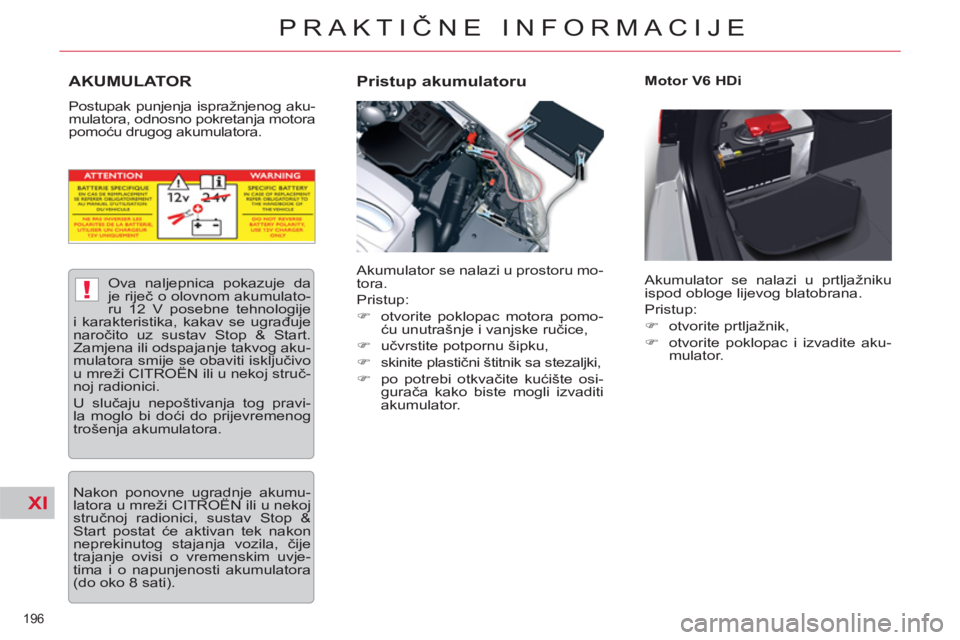

AKUMULATOR
Postupak punjenja ispražnjenog aku-
mulatora, odnosno pokretanja motora
pomoću drugog akumulatora.
Pristup akumulatoru
Motor V6 HDi
Akumulator se nalazi u prostoru mo-
tora.
Pristup:
)
otvorite poklopac motora pomo-
ću unutrašnje i vanjske ručice,
)
učvrstite potpornu šipku,
)
skinite plastični štitnik sa stezaljki,
)
po potrebi otkvačite kućište osi-
gurača kako biste mogli izvaditi
akumulator. Akumulator se nalazi u prtljažniku
ispod obloge lijevog blatobrana.
Pristup:
)
otvorite prtljažnik,
)
otvorite poklopac i izvadite aku-
mulator.
Ova naljepnica pokazuje da
je riječ o olovnom akumulato-
ru 12 V posebne tehnologije
i karakteristika, kakav se ugrađuje
naročito uz sustav Stop & Start.
Zamjena ili odspajanje takvog aku-
mulatora smije se obaviti isključivo
u mreži CITROËN ili u nekoj struč-
noj radionici.
U slučaju nepoštivanja tog pravi-
la moglo bi doći do prijevremenog
trošenja akumulatora.
Nakon ponovne ugradnje akumu-
latora u mreži CITROËN ili u nekoj
stručnoj radionici, sustav Stop &
Start postat će aktivan tek nakon
neprekinutog stajanja vozila, čije
trajanje ovisi o vremenskim uvje-
tima i o napunjenosti akumulatora
(do oko 8 sati).
Page 199 of 333
XI
!
197
PRAKTIČNE INFORMACIJE

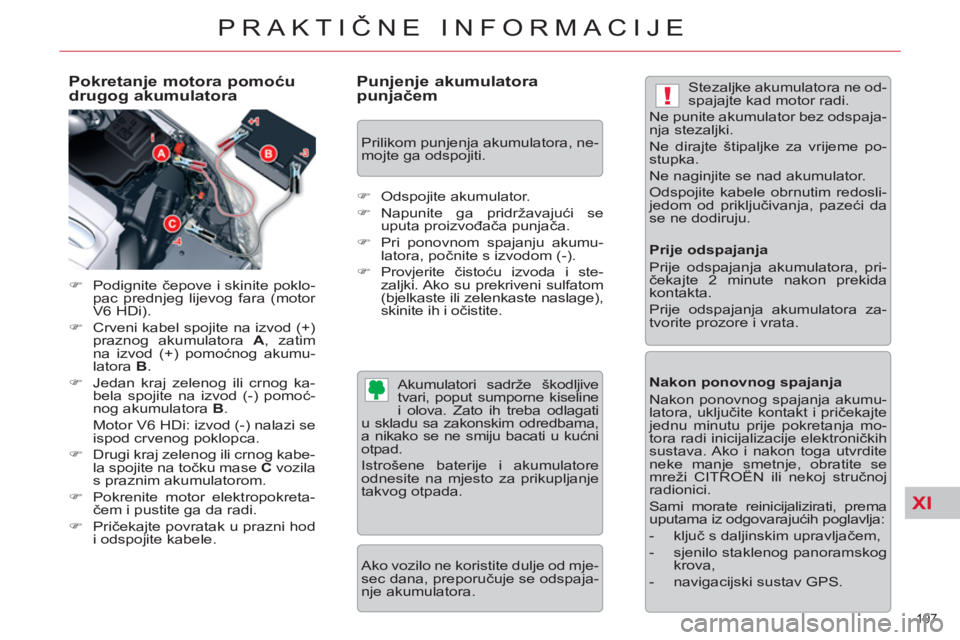

Pokretanje motora pomoću
drugog akumulatora
)
Podignite čepove i skinite poklo-
pac prednjeg lijevog fara (motor
V6 HDi).
)
Crveni kabel spojite na izvod (+)
praznog akumulatora A
, zatim
na izvod (+) pomoćnog akumu-
latora B
.
)
Jedan kraj zelenog ili crnog ka-
bela spojite na izvod (-) pomoć-
nog akumulatora B
.
Motor V6 HDi: izvod (-) nalazi se
ispod crvenog poklopca.
)
Drugi kraj zelenog ili crnog kabe-
la spojite na točku mase C
vozila
s praznim akumulatorom.
)
Pokrenite motor elektropokreta-
čem i pustite ga da radi.
)
Pričekajte povratak u prazni hod
i odspojite kabele.
Punjenje akumulatora
punjačem
Akumulatori sadrže škodljive
tvari, poput sumporne kiseline
i olova. Zato ih treba odlagati
u skladu sa zakonskim odredbama,
a nikako se ne smiju bacati u kućni
otpad.
Istrošene baterije i akumulatore
odnesite na mjesto za prikupljanje
takvog otpada.
Ako vozilo ne koristite dulje od mje-
sec dana, preporučuje se odspaja-
nje akumulatora. Stezaljke akumulatora ne od-
spajajte kad motor radi.
Ne punite akumulator bez odspaja-
nja stezaljki.
Ne dirajte štipaljke za vrijeme po-
stupka.
Ne naginjite se nad akumulator.
Odspojite kabele obrnutim redosli-
jedom od priključivanja, pazeći da
se ne dodiruju.
Prije odspajanja
Prije odspajanja akumulatora, pri-
čekajte 2 minute nakon prekida
kontakta.
Prije odspajanja akumulatora za-
tvorite prozore i vrata.
Nakon ponovnog spajanja
Nakon ponovnog spajanja akumu-
latora, uključite kontakt i pričekajte
jednu minutu prije pokretanja mo-
tora radi inicijalizacije elektroničkih
sustava. Ako i nakon toga utvrdite
neke manje smetnje, obratite se
mreži CITROËN ili nekoj stručnoj
radionici.
Sami morate reinicijalizirati, prema
uputama iz odgovarajućih poglavlja:
- ključ s daljinskim upravljačem,
- sjenilo staklenog panoramskog
krova,
- navigacijski sustav GPS.
)
Odspojite akumulator.
)
Napunite ga pridržavajući se
uputa proizvođača punjača.
)
Pri ponovnom spajanju akumu-
latora, poč
nite s izvodom (-).
)
Provjerite čistoću izvoda i ste-
zaljki. Ako su prekriveni sulfatom
(bjelkaste ili zelenkaste naslage),
skinite ih i očistite.
Prilikom punjenja akumulatora, ne-
mojte ga odspojiti.
Page 200 of 333
XI
!
198

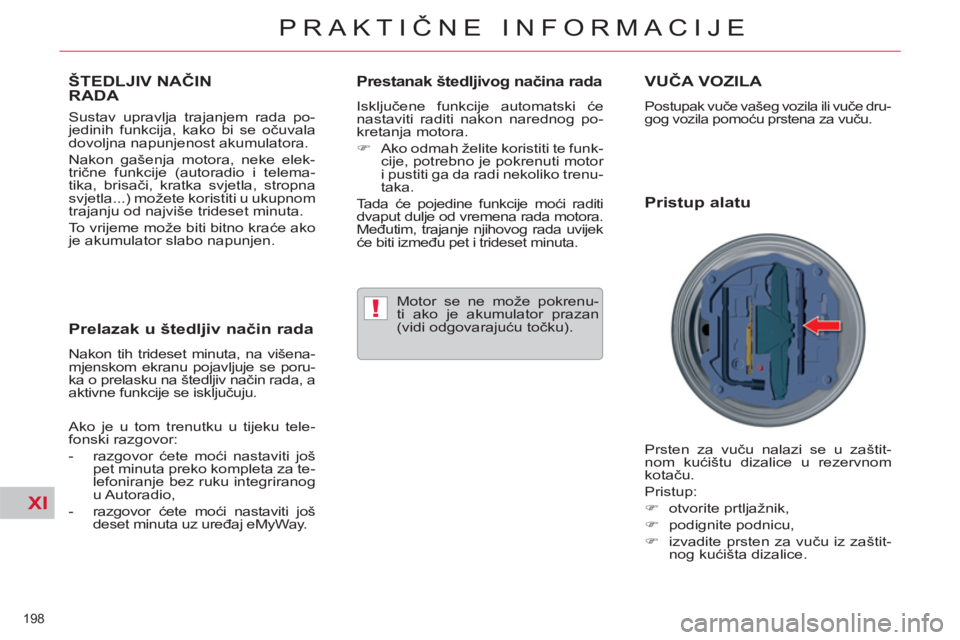

PRAKTIČNE INFORMACIJE
ŠTEDLJIV NAČINRADA
Sustav upravlja trajanjem rada po-
jedinih funkcija, kako bi se očuvala
dovoljna napunjenost akumulatora.
Nakon gašenja motora, neke elek-
trične funkcije (autoradio i telema-
tika, brisači, kratka svjetla, stropna
svjetla...) možete koristiti u ukupnom
trajanju od najviše trideset minuta.
To vrijeme može biti bitno kraće ako
je akumulator slabo napunjen.
Prestanak štedljivog načina rada
Isključene funkcije automatski će
nastaviti raditi nakon narednog po-
kretanja motora.
)
Ako odmah želite koristiti te funk-
cije, potrebno je pokrenuti motor
i pustiti ga da radi nekoliko trenu-
taka.
Tada će pojedine funkcije moći raditi
dvaput dulje od vremena rada motora.
Međutim, trajanje njihovog rada uvijek
će biti između pet i trideset minuta.
Motor se ne može pokrenu-
ti ako je akumulator prazan
(vidi odgovarajuću točku).
VUČA VOZILA
Postupak vuče vašeg vozila ili vuče dru-
gog vozila pomoću prstena za vuču.
Pristup alatu
Prsten za vuču nalazi se u zaštit-
nom kućištu dizalice u rezervnom
kotaču.
Pristup:
)
otvorite prtljažnik,
)
podignite podnicu,
)
izvadite prsten za vuču iz zaštit-
nog kućišta dizalice.
Prelazak u štedljiv način rada
Nakon tih trideset minuta, na višena-
mjenskom ekranu pojavljuje se poru-
ka o prelasku na štedljiv način rada, a
aktivne funkcije se isključuju.
Ako je u tom trenutku u tijeku tele-
fonski razgovor:
- razgovor ćete moći nastaviti još
pet minuta preko kompleta za te-
lefoniranje bez ruku integriranog
u Autoradio,
- razgovor ćete moći nastaviti još
deset minuta uz uređaj eMyWay.
