CITROEN C5 2014 Upute Za Rukovanje (in Croatian)

9

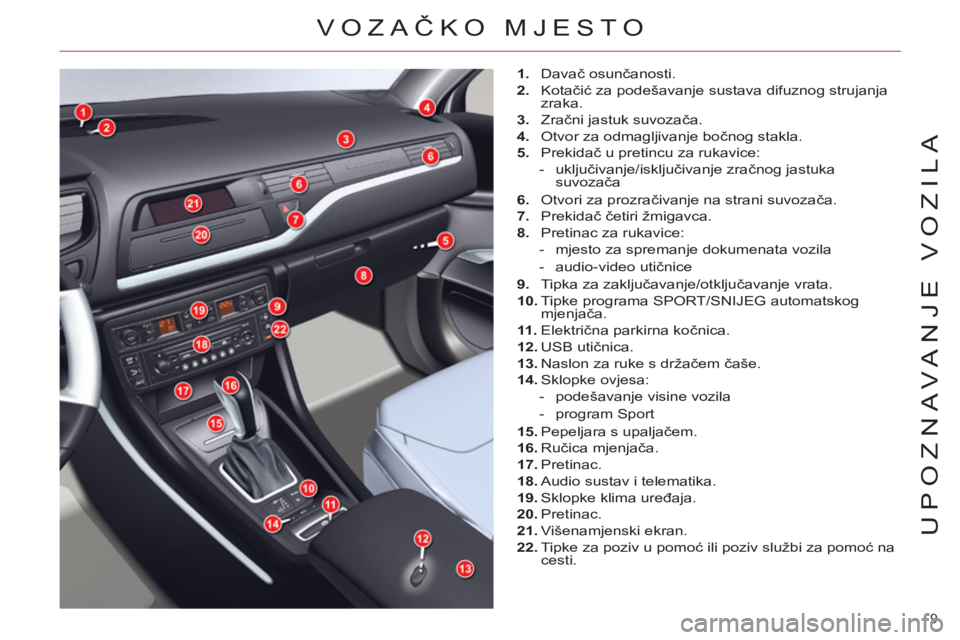

UPOZNAVANJE VOZILA
VOZAČKO MJESTO



1.
Davač osunčanosti.

2.
Kotačić za podešavanje sustava difuznog strujanja
zraka.

3.
Zračni jastuk suvozača.

4.
Otvor za odmagljivanje bočnog stakla.

5.
Prekidač u pretincu za rukavice:


- uključivanje/isključivanje zračnog jastuka
suvozača

6.
Otvori za prozračivanje na strani suvozača.

7.
Prekidač četiri žmigavca.

8.
Pretinac za rukavice:


- mjesto za spremanje dokumenata vozila

- audio-video utičnice

9.
Tipka za zaključavanje/otključavanje vrata.

10.
Tipke programa SPORT/SNIJEG automatskog
mjenjača.

11 .
Električna parkirna kočnica.

12.
USB utičnica.

13.
Naslon za ruke s držačem č
aše.

14.
Sklopke ovjesa:


- podešavanje visine vozila

- program Sport

15.
Pepeljara s upaljačem.

16.
Ručica mjenjača.

17.
Pretinac.

18.
Audio sustav i telematika.

19.
Sklopke klima uređaja.

20.
Pretinac.

21.
Višenamjenski ekran.

22.
Tipke za poziv u pomoć ili poziv službi za pomoć na
cesti.

10

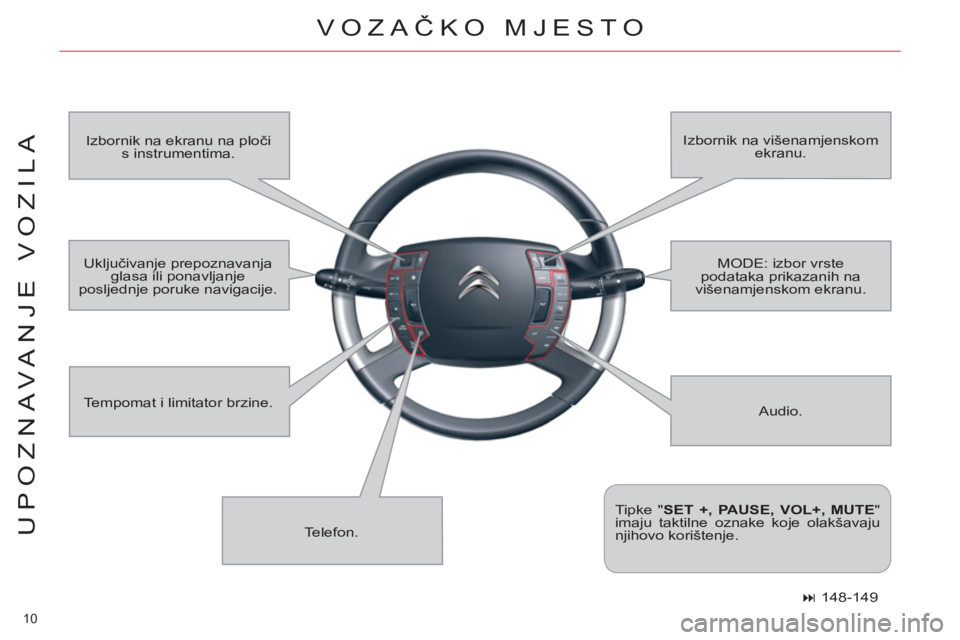

UPOZNAVANJE VOZILA
VOZAČKO MJESTO

Audio. Izbornik na ekranu na ploči
s instrumentima. Izbornik na višenamjenskom
ekranu.
Telefon. Tempomat i limitator brzine.

Tipke " SET +, PAUSE, VOL+, MUTE
"
imaju taktilne oznake koje olakšavaju
njihovo korištenje. Uključivanje prepoznavanja
glasa ili ponavljanje
posljednje poruke navigacije. MODE: izbor vrste
podataka prikazanih na
višenamjenskom ekranu.



148-149

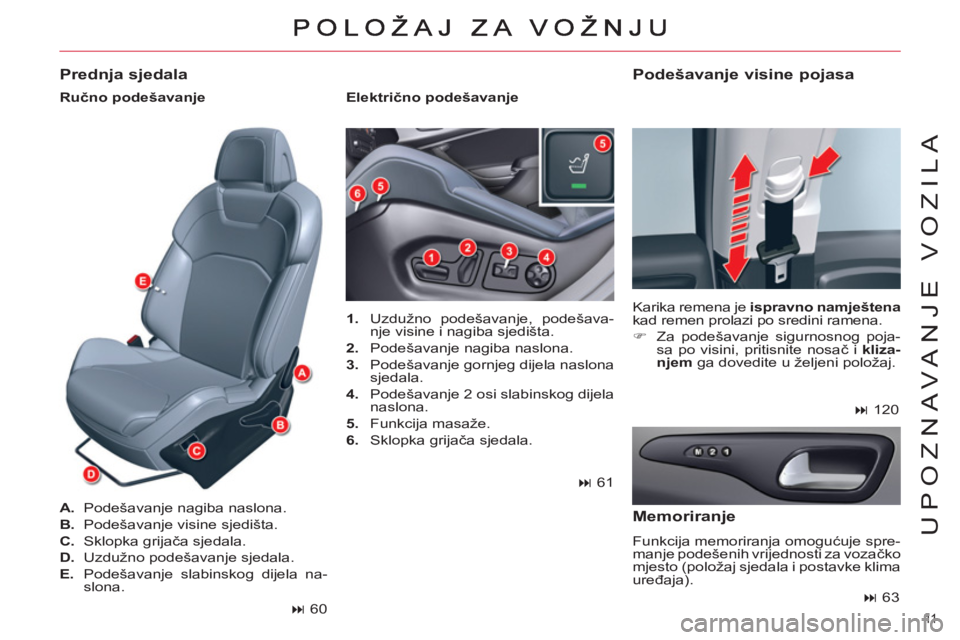

11
UPOZNAVANJE VOZILA


1.
Uzdužno podešavanje, podešava-
nje visine i nagiba sjedišta.

2.
Podešavanje nagiba naslona.

3.
Podešavanje gornjeg dijela naslona
sjedala.

4.
Podešavanje 2 osi slabinskog dijela
naslona.

5.
Funkcija masaže.

6.
Sklopka grijača sjedala.


A.
Podešavanje nagiba naslona.

B.
Podešavanje visine sjedišta.

C.
Sklopka grijača sjedala.

D.
Uzdužno podešavanje sjedala.

E.
Podešavanje slabinskog dijela na-
slona.


Memoriranje

Funkcija memoriranja omogućuje spre-
manje podešenih vrijednosti za vozačko
mjesto (položaj sjedala i postavke klima
uređaja). Karika remena je ispravno namještena

kad remen prolazi po sredini ramena.


)
Za podešavanje sigurnosnog poja-
sa po visini, pritisnite nosač i kliza-
njem
ga dovedite u željeni položaj.


Podešavanje visine pojasa

Prednja sjedala


Električno podešavanje

Ručno podešavanje

60



61




120




63

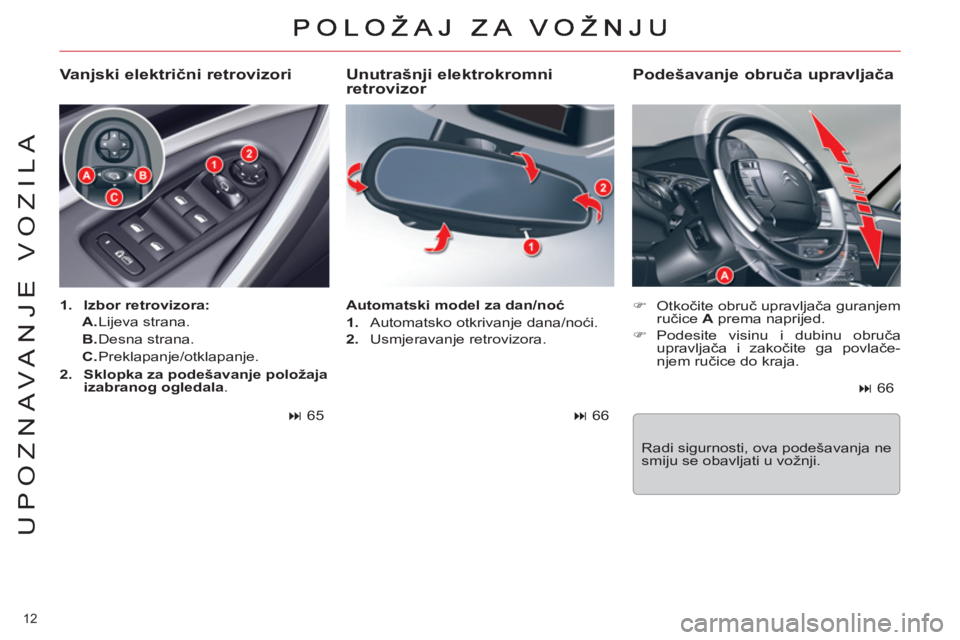

12
UPOZNAVANJE VOZILA

Unutrašnji elektrokromni
retrovizor


)
Otkočite obruč upravljača guranjem
ručice A
prema naprijed.

)
Podesite visinu i dubinu obruča
upravljača i zakočite ga povlače-
njem ručice do kraja.


Podešavanje obruča upravljača

Vanjski električni retrovizori



1.
lzbor retrovizora:



A.
Lijeva strana.

B.
Desna strana.

C.
Preklapanje/otklapanje.

2.
Sklopka za podešavanje položaja
izabranog ogledala
.



65

Automatski model za dan/noć


1.
Automatsko otkrivanje dana/noći.

2.
Usmjeravanje retrovizora.



66




66
Radi sigurnosti, ova podešavanja ne
smiju se obavljati u vožnji.

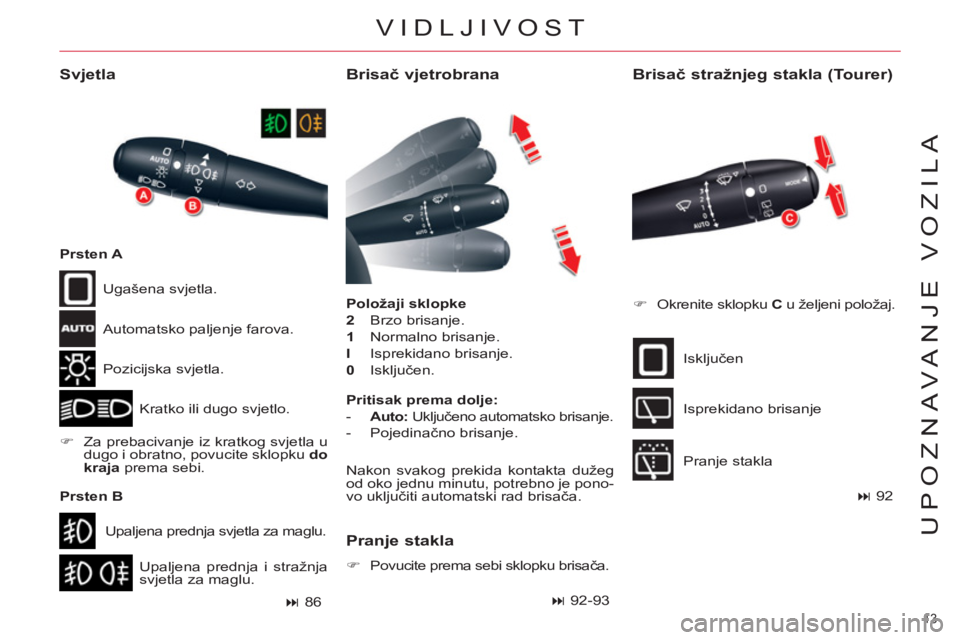

13
UPOZNAVANJE VOZILA
VIDLJIVOST

Brisač vjetrobrana


Položaji sklopke


2
Brzo brisanje.

1
Normalno brisanje.

I
Isprekidano brisanje.

0
Isključen.


Svjetla

Pozicijska svjetla.
Kratko ili dugo svjetlo. Ugašena svjetla.


)
Za prebacivanje iz kratkog svjetla u
dugo i obratno, povucite sklopku do
kraja
prema sebi.

Upaljena prednja i stražnja
svjetla za maglu. Upaljena prednja svjetla za maglu. Automatsko paljenje farova.


Brisač stražnjeg stakla (Tourer)



)
Okrenite sklopku C
u željeni položaj.
Isključen
Isprekidano brisanje
Pranje stakla
Prsten A

Prsten B



86



Pranje stakla



)
Povucite prema sebi sklopku brisača.



92-93



92

Pritisak prema dolje:



- Auto:
Uključeno automatsko brisanje.

- Pojedinačno brisanje.
Nakon svakog prekida kontakta dužeg
od oko jednu minutu, potrebno je pono-
vo uključiti automatski rad brisača.

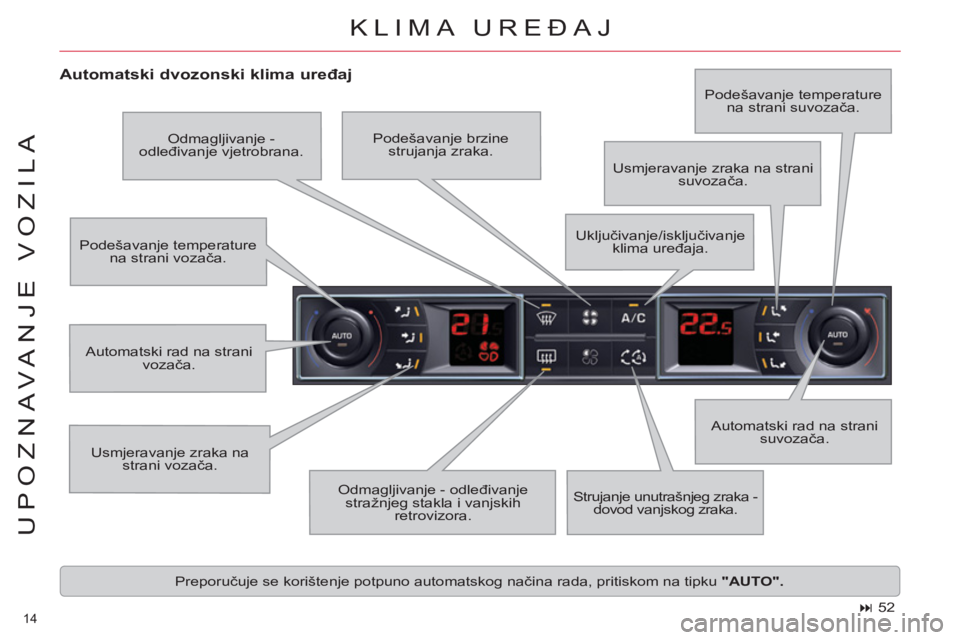

14
UPOZNAVANJE VOZILA
KLIMA UREĐAJ


Automatski dvozonski klima uređaj

Usmjeravanje zraka na
strani vozača. Automatski rad na strani
suvozača. Podešavanje temperature
na strani vozača. Usmjeravanje zraka na strani
suvozača.
Odmagljivanje - odleđivanje
stražnjeg stakla i vanjskih
retrovizora. Strujanje unutrašnjeg zraka -
dovod vanjskog zraka. Odmagljivanje -
odleđivanje vjetrobrana.
Automatski rad na strani
vozača.
Preporučuje se korištenje potpuno automatskog načina rada, pritiskom na tipku "AUTO".
Podešavanje temperature
na strani suvozača.
Uključivanje/isključivanje
klima uređaja. Podešavanje brzine
strujanja zraka.



52

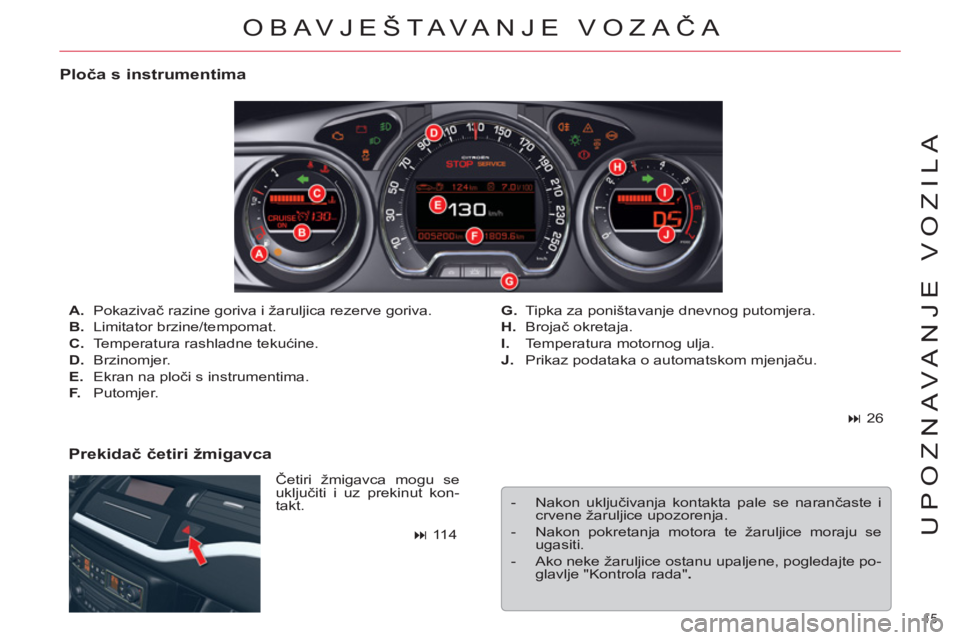

15
UPOZNAVANJE VOZILA
OBAVJEŠTAVA NJE VOZAČA

Ploča s instrumentima

Četiri žmigavca mogu se
uključiti i uz prekinut kon-
takt.

A.
Pokazivač razine goriva i žaruljica rezerve goriva.

B.
Limitator brzine/tempomat.

C.
Temperatura rashladne tekućine.

D.
Brzinomjer.

E.
Ekran na ploči s instrumentima.

F.
Putomjer.
G.
Tipka za poništavanje dnevnog putomjera.

H.
Brojač okretaja.

I.
Temperatura motornog ulja.

J.
Prikaz podataka o automatskom mjenjaču.



- Nakon uključivanja kontakta pale se narančaste i
crvene žaruljice upozorenja.

- Nakon pokretanja motora te žaruljice moraju se
ugasiti.

- Ako neke žaruljice ostanu upaljene, pogledajte po-
glavlje "Kontrola rada" .





Prekidač četiri žmigavca




26




114

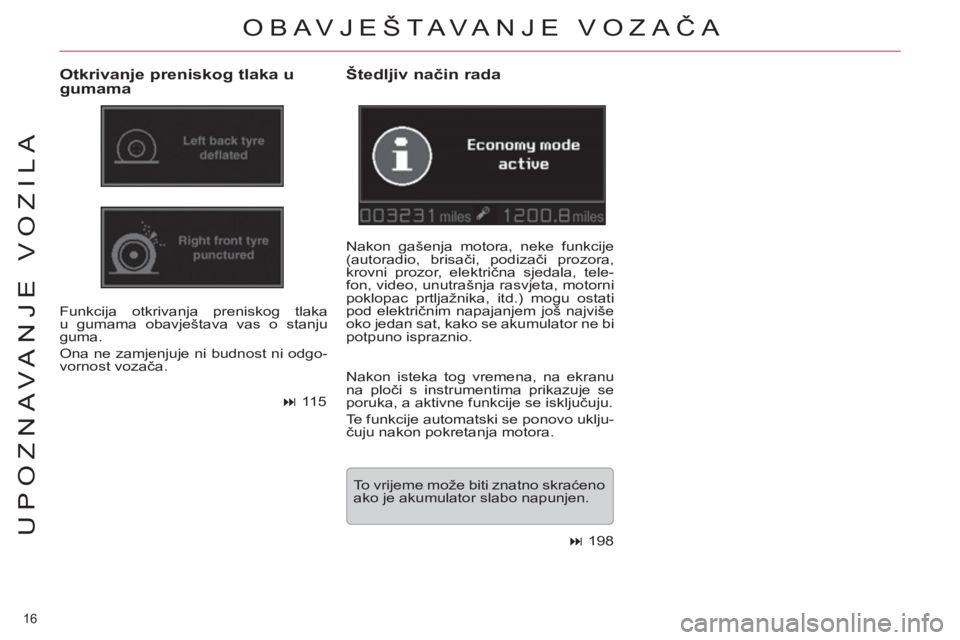

16
UPOZNAVANJE VOZILA
OBAVJEŠTAVA NJE VOZAČA

Otkrivanje preniskog tlaka u
gumama
Funkcija otkrivanja preniskog tlaka
u gumama obavještava vas o stanju
guma.
Ona ne zamjenjuje ni budnost ni odgo-
vornost vozača.


Štedljiv način rada

Nakon gašenja motora, neke funkcije
(autoradio, brisači, podizači prozora,
krovni prozor, električna sjedala, tele-
fon, video, unutrašnja rasvjeta, motorni
poklopac prtljažnika, itd.) mogu ostati
pod električnim napajanjem još najviše
oko jedan sat, kako se akumulator ne bi
potpuno ispraznio.
To vrijeme može biti znatno skraćeno
ako je akumulator slabo napunjen. Nakon isteka tog vremena, na ekranu
na ploči s instrumentima prikazuje se
poruka, a aktivne funkcije se isključuju.
Te funkcije automatski se ponovo uklju-
čuju nakon pokretanja motora.


115




198

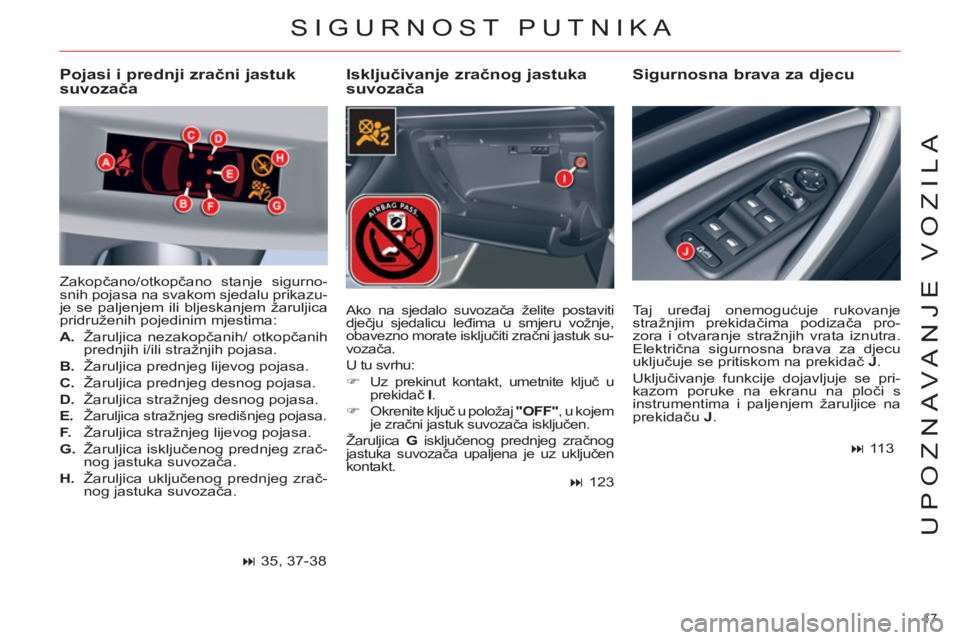

17
UPOZNAVANJE VOZILA
SIGURNOST PUTNIKA

Isključivanje zračnog jastuka
suvozača
Sigurnosna brava za djecu

Pojasi i prednji zračni jastuk
suvozača

Zakopčano/otkopčano stanje sigurno-
snih pojasa na svakom sjedalu prikazu-
je se paljenjem ili bljeskanjem žaruljica
pridruženih pojedinim mjestima:


A.
Žaruljica nezakopčanih/ otkopčanih
prednjih i/ili stražnjih pojasa.

B.
Žaruljica prednjeg lijevog pojasa.

C.
Žaruljica prednjeg desnog pojasa.

D.
Žaruljica stražnjeg desnog pojasa.

E.
Žaruljica stražnjeg središnjeg pojasa.

F.
Žaruljica stražnjeg lijevog pojasa.

G.
Žaruljica isključenog prednjeg zrač-
nog jastuka suvozača.

H.
Žaruljica uključenog prednjeg zrač-
nog jastuka suvozača.



35, 37-38


Ako na sjedalo suvozača želite postaviti
dječju sjedalicu leđima u smjeru vožnje,
obavezno morate isključiti zračni jastuk su-
vozača.
U tu svrhu:


)
Uz prekinut kontakt, umetnite ključ u
prekidač I
.

)
Okrenite ključ u položaj "OFF"
, u kojem
je zračni jastuk suvozača isključen.
Žaruljica G
isključenog prednjeg zračnog
jastuka suvozača upaljena je uz uključen
kontakt.



123
Taj uređaj onemogućuje rukovanje
stražnjim prekidačima podizača pro-
zora i otvaranje stražnjih vrata iznutra.
Električna sigurnosna brava za djecu
uključuje se pritiskom na prekidač J
.
Uključivanje funkcije dojavljuje se pri-
kazom poruke na ekranu na ploči s
instrumentima i paljenjem žaruljice na
prekidaču J
.



113

!!!
18
UPOZNAVANJE VOZILA

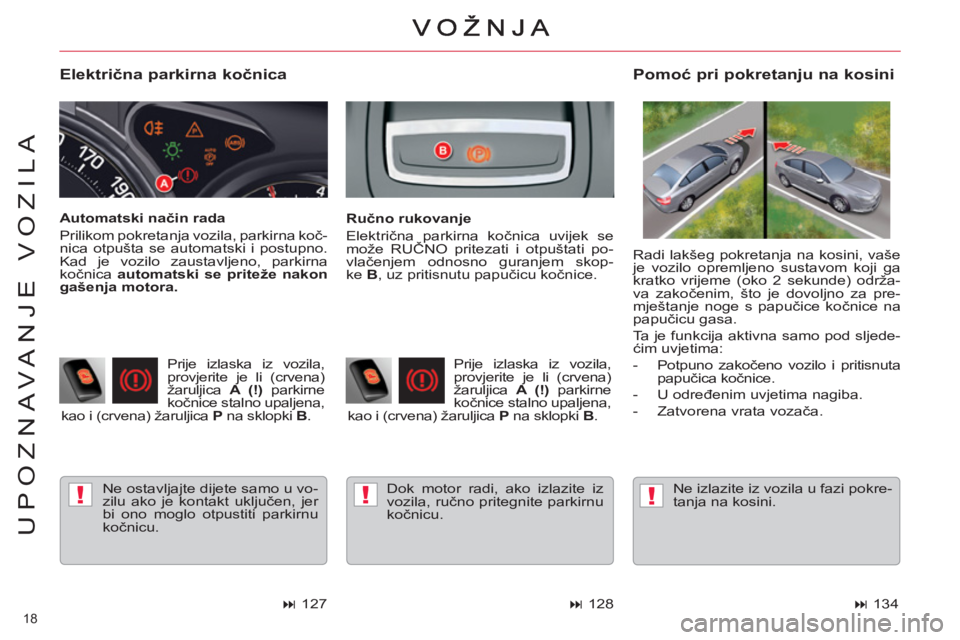

Električna parkirna kočnica

Ne ostavljajte dijete samo u vo-
zilu ako je kontakt uključen, jer
bi ono moglo otpustiti parkirnu
kočnicu.


Pomoć pri pokretanju na kosini


Ručno rukovanje
Električna parkirna kočnica uvijek se
može RUČNO pritezati i otpuštati po-
vlačenjem odnosno guranjem skop-
ke B
, uz pritisnutu papučicu kočnice.
Prije izlaska iz vozila,
provjerite je li (crvena)
žaruljica A (!)
parkirne
kočnice stalno upaljena,
kao i (crvena) žaruljica P
na sklopki B
.
Dok motor radi, ako izlazite iz
vozila, ručno pritegnite parkirnu
kočnicu. Ne izlazite iz vozila u fazi pokre-
tanja na kosini. Radi lakšeg pokretanja na kosini, vaše
je vozilo opremljeno sustavom koji ga
kratko vrijeme (oko 2 sekunde) održa-
va zakočenim, što je dovoljno za pre-
mještanje noge s papučice kočnice na
papučicu gasa.
Ta je funkcija aktivna samo pod sljede-
ćim uvjetima:


- Potpuno zakočeno vozilo i pritisnuta
papučica kočnice.

- U određenim uvjetima nagiba.

- Zatvorena vrata vozača. Prije izlaska iz vozila,
provjerite je li (crvena)
žaruljica A (!)
parkirne
kočnice stalno upaljena,
kao i (crvena) žaruljica P
na sklopki B
.
Automatski način rada
Prilikom pokretanja vozila, parkirna koč-
nica otpušta se automatski i postupno.
Kad je vozilo zaustavljeno, parkirna
kočnica automatski se priteže nakon
gašenja motora.





128



134




127
