CITROEN C5 2014 Upute Za Rukovanje (in Croatian)

19
UPOZNAVANJE VOZILA

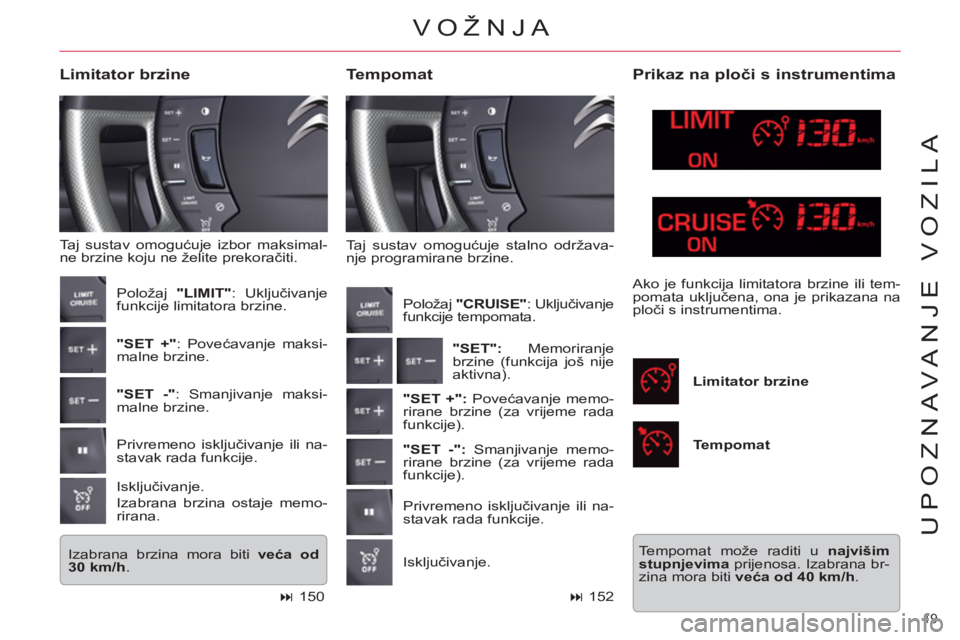

Taj sustav omogućuje stalno održava-
nje programirane brzine.

Tempomat
Limitator brzine

Taj sustav omogućuje izbor maksimal-
ne brzine koju ne želite prekoračiti.
Izabrana brzina mora biti veća od
30 km/h
. Tempomat može raditi u najvišim
stupnjevima
prijenosa. Izabrana br-
zina mora biti veća od 40 km/h
.


Prikaz na ploči s instrumentima

Ako je funkcija limitatora brzine ili tem-
pomata uključena, ona je prikazana na
ploči s instrumentima.

Tempomat

Limitator brzine
Položaj "LIMIT"
: Uključivanje
funkcije limitatora brzine.

"SET +"
: Povećavanje maksi-
malne brzine.

"SET -"
: Smanjivanje maksi-
malne brzine.
Privremeno isključivanje ili na-
stavak rada funkcije.
Isključivanje.
Izabrana brzina ostaje memo-
rirana.
"SET":
Memoriranje
brzine (funkcija još nije
aktivna). Položaj "CRUISE"
: Uključivanje
funkcije tempomata.

"SET +":
Povećavanje memo-
rirane brzine (za vrijeme rada
funkcije).

"SET -":
Smanjivanje memo-
rirane brzine (za vrijeme rada
funkcije).
Privremeno isključivanje ili na-
stavak rada funkcije.
Isključivanje.
VOŽNJA




150



152

20
UPOZNAVANJE VOZILA


)

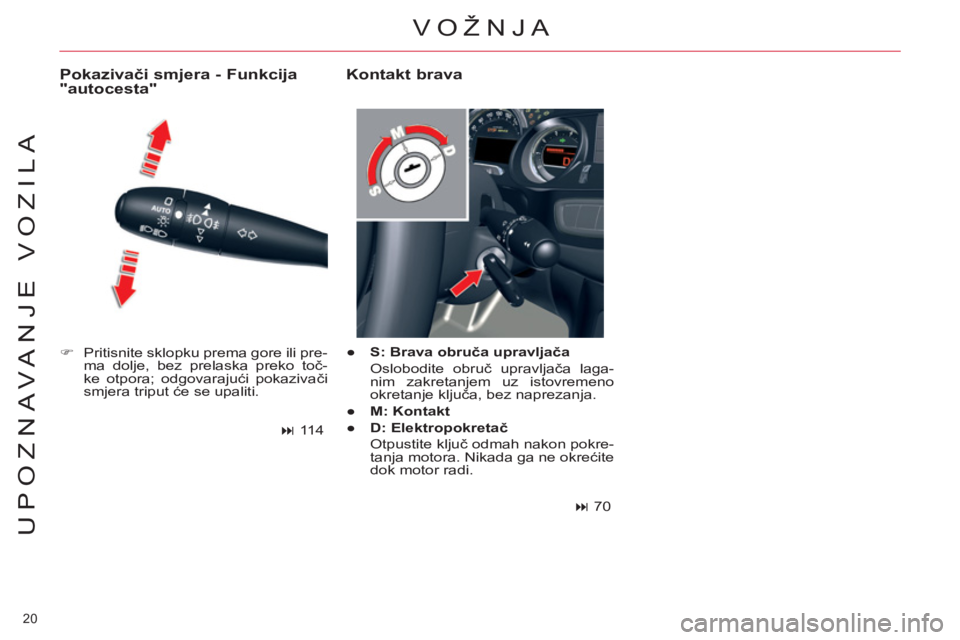

Pritisnite sklopku prema gore ili pre-
ma dolje, bez prelaska preko toč-
ke otpora; odgovarajući pokazivači
smjera triput će se upaliti.


Pokazivači smjera - Funkcija
"autocesta"
VOŽNJA



114



Kontakt brava



●
S: Brava obruča upravljača

Oslobodite obruč upravljača laga-
nim zakretanjem uz istovremeno
okretanje ključa, bez naprezanja.

●
M: Kontakt


●
D: Elektropokretač

Otpustite ključ odmah nakon pokre-
tanja motora. Nikada ga ne okrećite
dok motor radi.



70

!
21
UPOZNAVANJE VOZILA

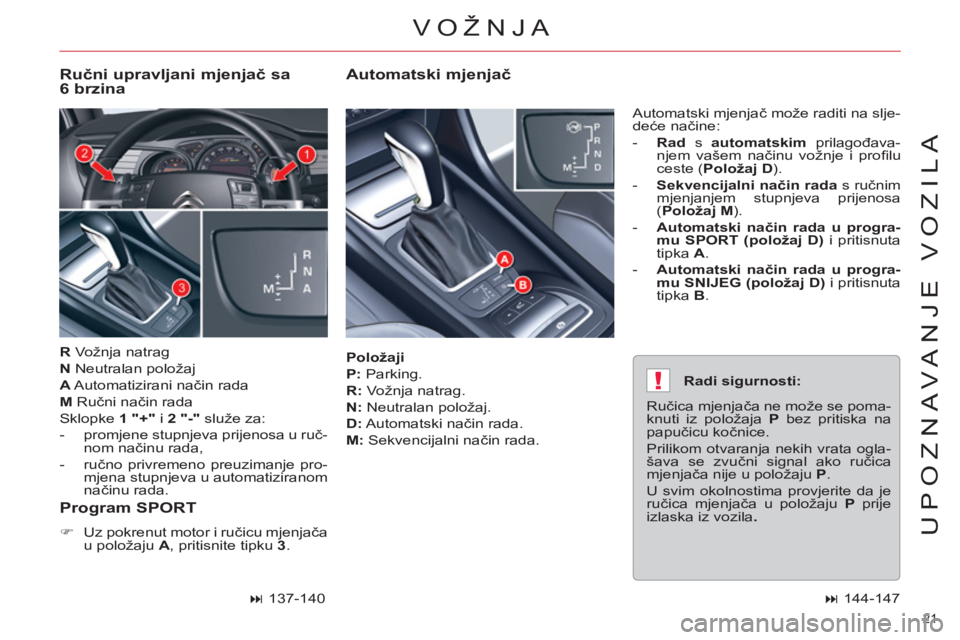

Položaji


P:
Parking.

R:
Vožnja natrag.

N:
Neutralan položaj.

D:
Automatski način rada.

M:
Sekvencijalni način rada. Automatski mjenjač može raditi na slje-
deće načine:


- Rad
s automatskim
prilagođava-
njem vašem načinu vožnje i profi lu
ceste ( Položaj D
).

- Sekvencijalni način rada
s ručnim
mjenjanjem stupnjeva prijenosa
( Položaj M
).

- Automatski način rada u progra-
mu SPORT (položaj D)
i pritisnuta
tipka A
.

- Automatski način rada u progra-
mu SNIJEG (položaj D)
i pritisnuta
tipka B
.



Radi sigurnosti:



Automatski mjenjač




144-147
Ručica mjenjača ne može se poma-
knuti iz položaja P
bez pritiska na
papučicu kočnice .
Prilikom otvaranja nekih vrata ogla-
šava se zvučni signal ako ručica
mjenjača nije u položaju P

.
U svim okolnostima provjerite da je
ručica mjenjača u položaju P
prije
izlaska iz vozila .

VOŽNJA


R
Vožnja natrag

N
Neutralan položaj

A
Automatizirani način rada

M
Ručni način rada
Sklopke 1
"+"
i 2
"-"
služe za:


- promjene stupnjeva prijenosa u ruč-
nom načinu rada,

- ručno privremeno preuzimanje pro-
mjena stupnjeva u automatiziranom
načinu rada.



Ručni upravljani mjenjač sa
6 brzina

Program SPORT



)
Uz pokrenut motor i ručicu mjenjača
u položaju A
, pritisnite tipku 3
.



137-140

22
UPOZNAVANJE VOZILA
VOŽNJA

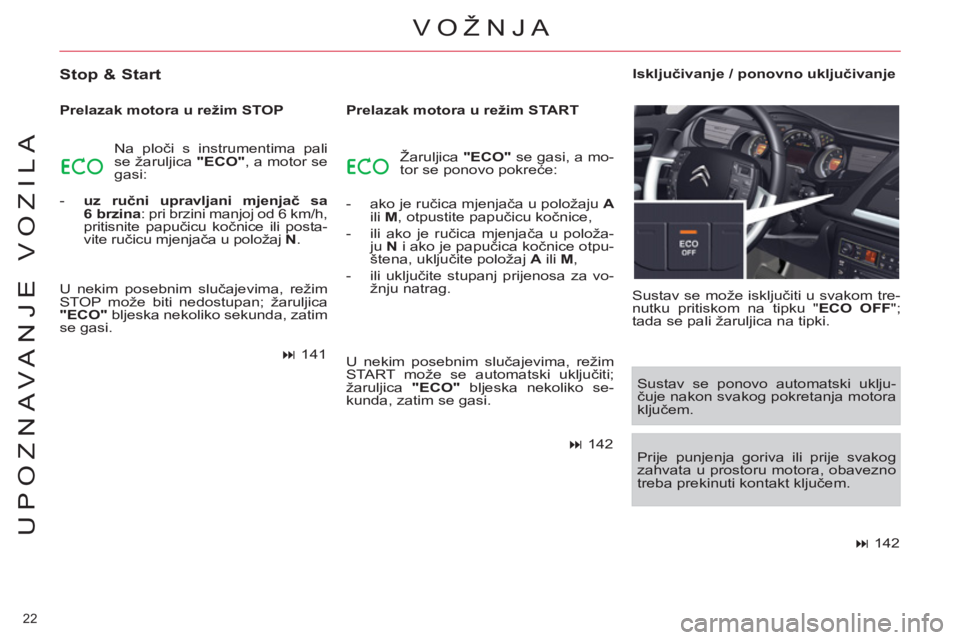

Stop & Start


Prelazak motora u režim STOP
Na ploči s instrumentima pali
se žaruljica "ECO"
, a motor se
gasi:


- uz ručni upravljani mjenjač sa
6 brzina
: pri brzini manjoj od 6 km/h,
pritisnite papučicu kočnice ili posta-
vite ručicu mjenjača u položaj N
.
Prelazak motora u režim START
Sustav se može isključiti u svakom tre-
nutku pritiskom na tipku " ECO OFF
";
tada se pali žaruljica na tipki.
Sustav se ponovo automatski uklju-
čuje nakon svakog pokretanja motora
ključem.
Prije punjenja goriva ili prije svakog
zahvata u prostoru motora, obavezno
treba prekinuti kontakt ključem. Žaruljica "ECO"
se gasi, a mo-
tor se ponovo pokreće:


- ako je ručica mjenjača u položaju A

ili M
, otpustite papučicu kočnice,

- ili ako je ručica mjenjača u položa-
ju N
i ako je papučica kočnice otpu-
štena, uključite položaj A
ili M
,

- ili uklju
čite stupanj prijenosa za vo-
žnju natrag.
U nekim posebnim slučajevima, režim
STOP može biti nedostupan; žaruljica
"ECO"
bljeska nekoliko sekunda, zatim
se gasi.
U nekim posebnim slučajevima, režim
START može se automatski uključiti;
žaruljica "ECO"
bljeska nekoliko se-
kunda, zatim se gasi.


141




142

Isključivanje / ponovno uključivanje



142

23
UPOZNAVANJE VOZILA

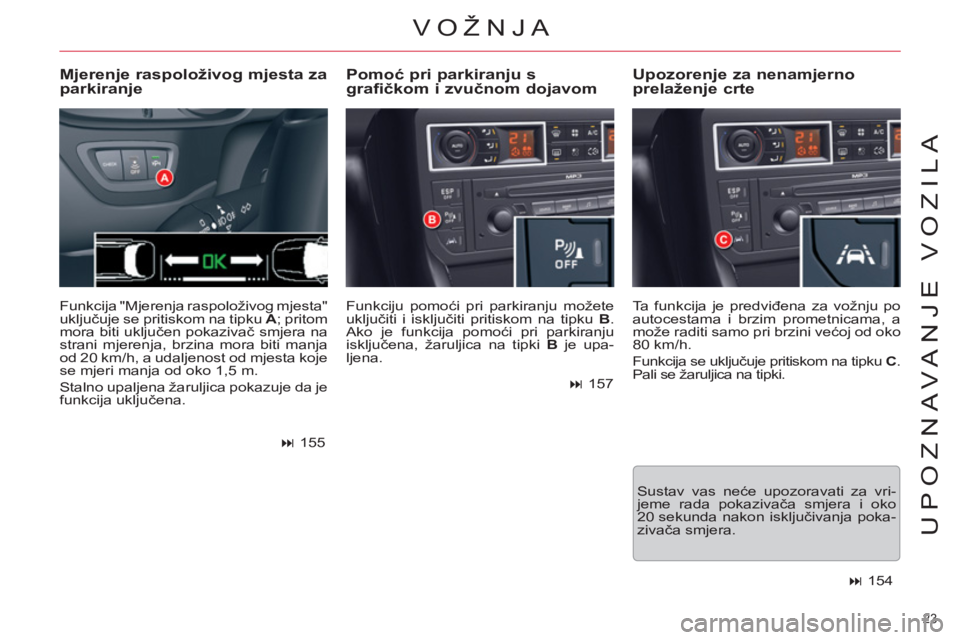

Funkciju pomoći pri parkiranju možete
uključiti i isključiti pritiskom na tipku B
.
Ako je funkcija pomoći pri parkiranju
isključena, žaruljica na tipki B
je upa-
ljena.

Pomoć pri parkiranju s
grafičkom i zvučnom dojavom
Mjerenje raspoloživog mjesta za
parkiranje
Funkcija "Mjerenja raspoloživog mjesta"
uključuje se pritiskom na tipku A
; pritom
mora biti uključen pokazivač smjera na
strani mjerenja, brzina mora biti manja
od 20 km/h, a udaljenost od mjesta koje
se mjeri manja od oko 1,5 m.
Stalno upaljena žaruljica pokazuje da je
funkcija uključena.
VOŽNJA




155



157
Ta funkcija je predviđena za vožnju po
autocestama i brzim prometnicama, a
može raditi samo pri brzini većoj od oko
80 km/h.
Funkcija se uključuje pritiskom na tipku C
.
Pali se žaruljica na tipki.

Upozorenje za nenamjerno
prelaženje crte
Sustav vas neće upozoravati za vri-
jeme rada pokazivača smjera i oko
20 sekunda nakon isključivanja poka-
zivača smjera.



154

24

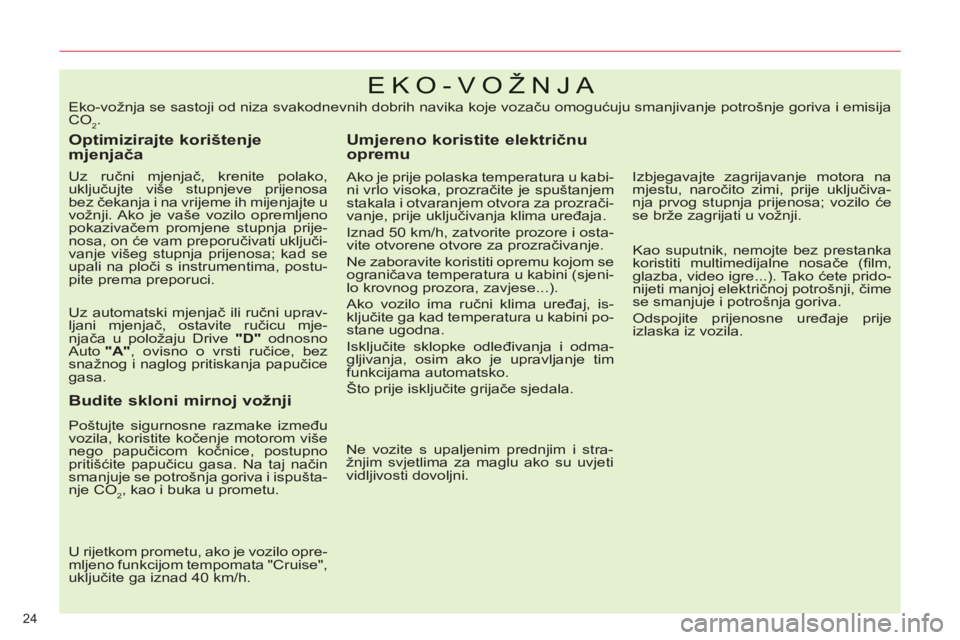

EKO-VOŽNJA

Optimizirajte korištenje
mjenjača


Uz ručni mjenjač, krenite polako,
uključujte više stupnjeve prijenosa
bez čekanja i na vrijeme ih mijenjajte u
vožnji. Ako je vaše vozilo opremljeno
pokazivačem promjene stupnja prije-
nosa, on će vam preporučivati uključi-
vanje višeg stupnja prijenosa; kad se
upali na ploči s instrumentima, postu-
pite prema preporuci.

Uz automatski mjenjač ili ručni uprav-
ljani mjenjač, ostavite ručicu mje-
njača u položaju Drive "D"
odnosno
Auto "A"
, ovisno o vrsti ručice, bez
snažnog i naglog pritiskanja papučice
gasa.



Budite skloni mirnoj vožnji


Poštujte sigurnosne razmake između
vozila, koristite kočenje motorom više
nego papučicom kočnice, postupno
pritišćite papučicu gasa. Na taj način
smanjuje se potrošnja goriva i ispušta-
nje CO
2, kao i buka u prometu.

U rijetkom prometu, ako je vozilo opre-
mljeno funkcijom tempomata "Cruise",
uključite ga iznad 40 km/h.



Umjereno koristite električnu
opremu

Ako je prije polaska temperatura u kabi-
ni vrlo visoka, prozračite je spuštanjem
stakala i otvaranjem otvora za prozrači-
vanje, prije uključivanja klima uređaja.
Iznad 50 km/h, zatvorite prozore i osta-
vite otvorene otvore za prozračivanje.
Ne zaboravite koristiti opremu kojom se
ograničava temperatura u kabini (sjeni-
lo krovnog prozora, zavjese...).
Ako vozilo ima ručni klima uređaj, is-
ključite ga kad temperatura u kabini po-
stane ugodna.
Isključite sklopke odleđivanja i odma-
gljivanja, osim ako je upravljanje tim
funkcijama automatsko.
Što prije isključite grijače sjedala.

Ne vozite s upaljenim prednjim i stra-
žnjim svjetlima za maglu ako su uvjeti
vidljivosti dovoljni.
Izbjegavajte zagrijavanje motora na
mjestu, naročito zimi, prije uključiva-
nja prvog stupnja prijenosa; vozilo će
se brže zagrijati u vožnji.

Kao suputnik, nemojte bez prestanka
koristiti multimedijalne nosače (fi lm,
glazba, video igre...). Tako ćete prido-
nijeti manjoj električnoj potrošnji, čime
se smanjuje i potrošnja goriva.
Odspojite prijenosne uređaje prije
izlaska iz vozila.
Eko-vožnja se sastoji od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija
CO
2.

25

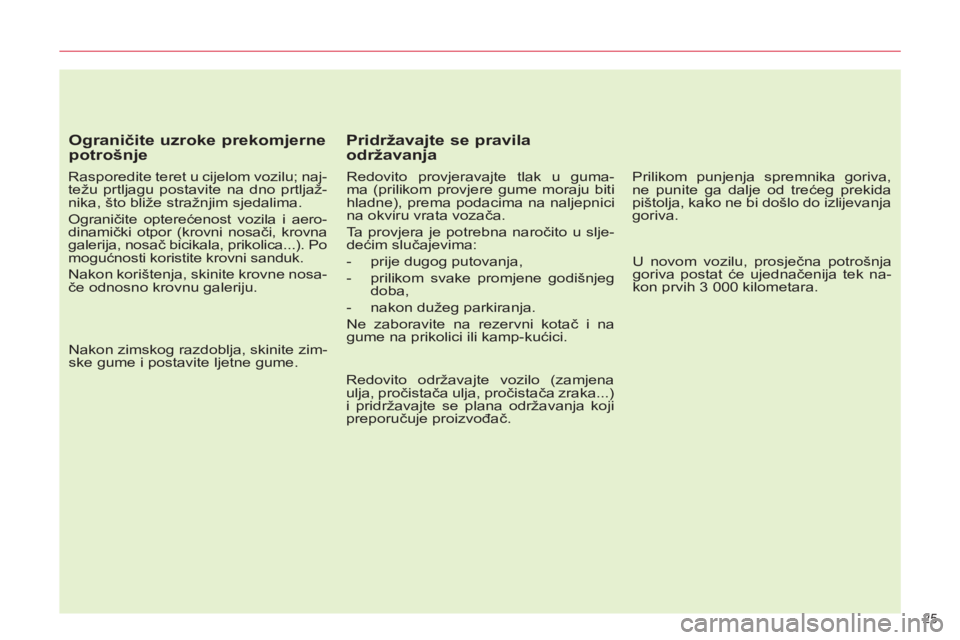

Ograničite uzroke prekomjerne
potrošnje

Rasporedite teret u cijelom vozilu; naj-
težu prtljagu postavite na dno prtljaž-
nika, što bliže stražnjim sjedalima.
Ograničite opterećenost vozila i aero-
dinamički otpor (krovni nosači, krovna
galerija, nosač bicikala, prikolica...). Po
mogućnosti koristite krovni sanduk.
Nakon korištenja, skinite krovne nosa-
če odnosno krovnu galeriju.

Nakon zimskog razdoblja, skinite zim-
ske gume i postavite ljetne gume.



Pridržavajte se pravila
održavanja

Redovito provjeravajte tlak u guma-
ma (prilikom provjere gume moraju biti
hladne), prema podacima na naljepnici
na okviru vrata vozača.
Ta provjera je potrebna naročito u slje-
dećim slučajevima:


- prije dugog putovanja,

- prilikom svake promjene godišnjeg
doba,

- nakon dužeg parkiranja.
Ne zaboravite na rezervni kotač i na
gume na prikolici ili kamp-kućici.

Redovito održavajte vozilo (zamjena
ulja, pročistača ulja, pročistača zraka...)
i pridržavajte se plana održavanja koji
preporučuje proizvođač.


Prilikom punjenja spremnika goriva,
ne punite ga dalje od trećeg prekida
pištolja, kako ne bi došlo do izlijevanja
goriva.

U novom vozilu, prosječna potrošnja
goriva postat će ujednačenija tek na-
kon prvih 3 000 kilometara.

I
26
PROVJERA RADA

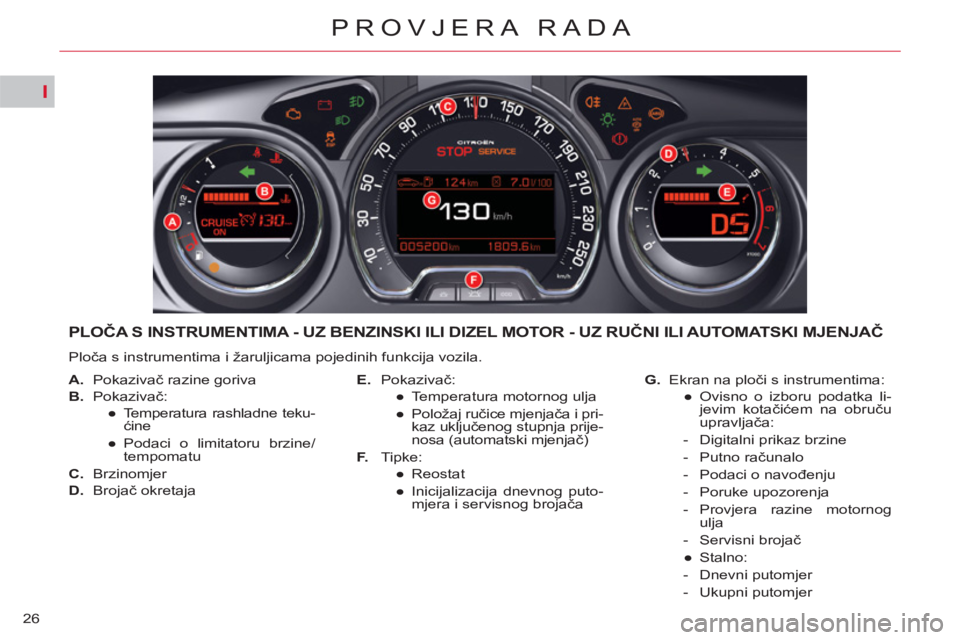

PLOČA S INSTRUMENTIMA - UZ BENZINSKI ILI DIZEL MOTOR - UZ RUČNI ILI AUTOMATSKI MJENJAČ

Ploča s instrumentima i žaruljicama pojedinih funkcija vozila.


A.
Pokazivač razine goriva

B.
Pokazivač:


●
Temperatura rashladne teku-
ćine

●
Podaci o limitatoru brzine/
tempomatu

C.
Brzinomjer

D.
Brojač okretaja
E.
Pokazivač:


●
Temperatura motornog ulja

●
Položaj ručice mjenjača i pri-
kaz uključenog stupnja prije-
nosa (automatski mjenjač)

F.
Tipke:


●
Reostat

●
Inicijalizacija dnevnog puto-
mjera i servisnog brojača
G.
Ekran na ploči s instrumentima:


●
Ovisno o izboru podatka li-
jevim kotačićem na obruču
upravljača:


- Digitalni prikaz brzine

- Putno računalo

- Podaci o navođenju

- Poruke upozorenja

- Provjera razine motornog
ulja

- Servisni brojač


●
Stalno:


- Dnevni putomjer

- Ukupni putomjer

I
27
PROVJERA RADA

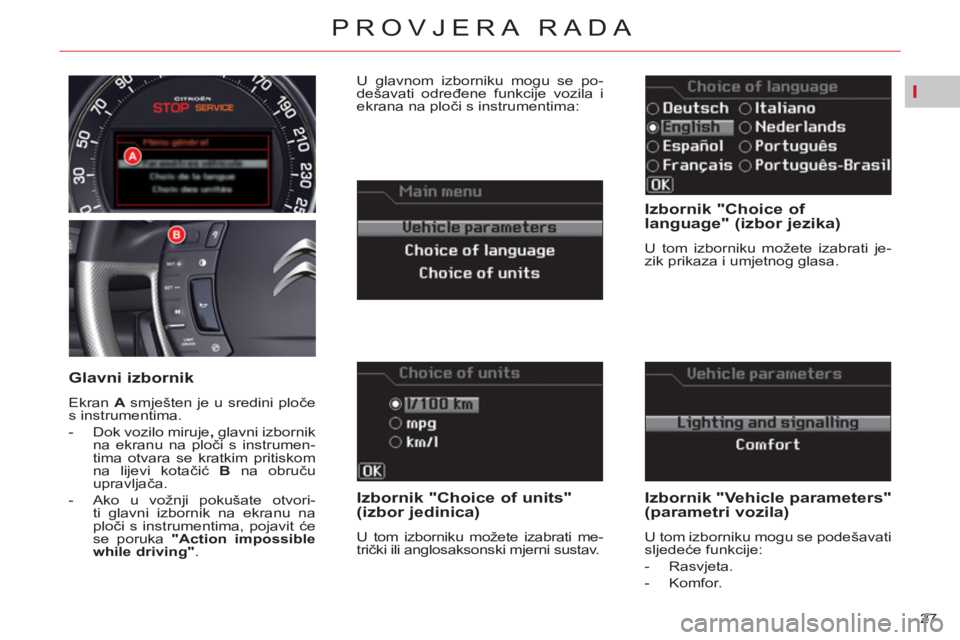

Izbornik "Choice of
language" (izbor jezika)
U tom izborniku možete izabrati je-
zik prikaza i umjetnog glasa.


Izbornik "Choice of units"
(izbor jedinica)
U tom izborniku možete izabrati me-
trički ili anglosaksonski mjerni sustav. U glavnom izborniku mogu se po-
dešavati određene funkcije vozila i
ekrana na ploči s instrumentima:







Glavni izbornik

Ekran A
smješten je u sredini ploče
s instrumentima.


- Dok vozilo miruje ,
glavni izbornik
na ekranu na ploči s instrumen-
tima otvara se kratkim pritiskom
na lijevi kotačić B
na obruču
upravljača.

- Ako u vožnji pokušate otvori-
ti glavni izbornik na ekranu na
ploči s instrumentima, pojavit će
se poruka "Action impossible
while driving"
.


Izbornik "Vehicle parameters"
(parametri vozila)
U tom izborniku mogu se podešavati
sljedeće funkcije:


- Rasvjeta.

- Komfor.

I
28
PROVJERA RADA

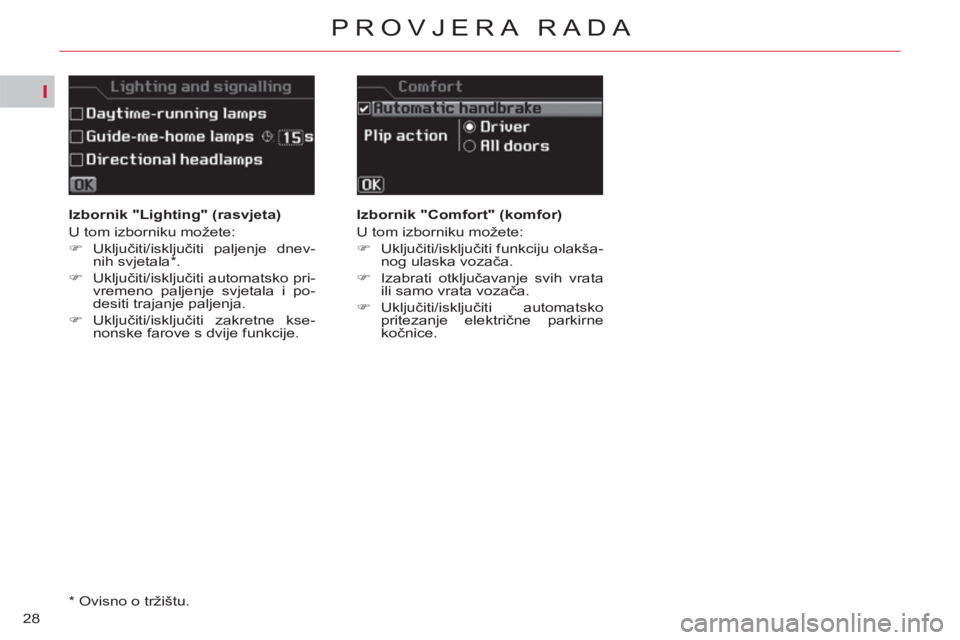

Izbornik "Lighting" (rasvjeta)
U tom izborniku možete:


)
Uključiti/isključiti paljenje dnev-
nih svjetala * .

)
Uključiti/isključiti automatsko pri-
vremeno paljenje svjetala i po-
desiti trajanje paljenja.

)
Uključiti/isključiti zakretne kse-
nonske farove s dvije funkcije.

Izbornik "Comfort" (komfor)
U tom izborniku možete:


)
Uključiti/isključiti funkciju olakša-
nog ulaska vozača.

)
Izabrati otključavanje svih vrata
ili samo vrata vozača.

)
Uključiti/isključiti automatsko
pritezanje električne parkirne
kočnice.




*
Ovisno o tržištu.
