CITROEN C5 2014 Upute Za Rukovanje (in Croatian)

III
49
KOMFOR

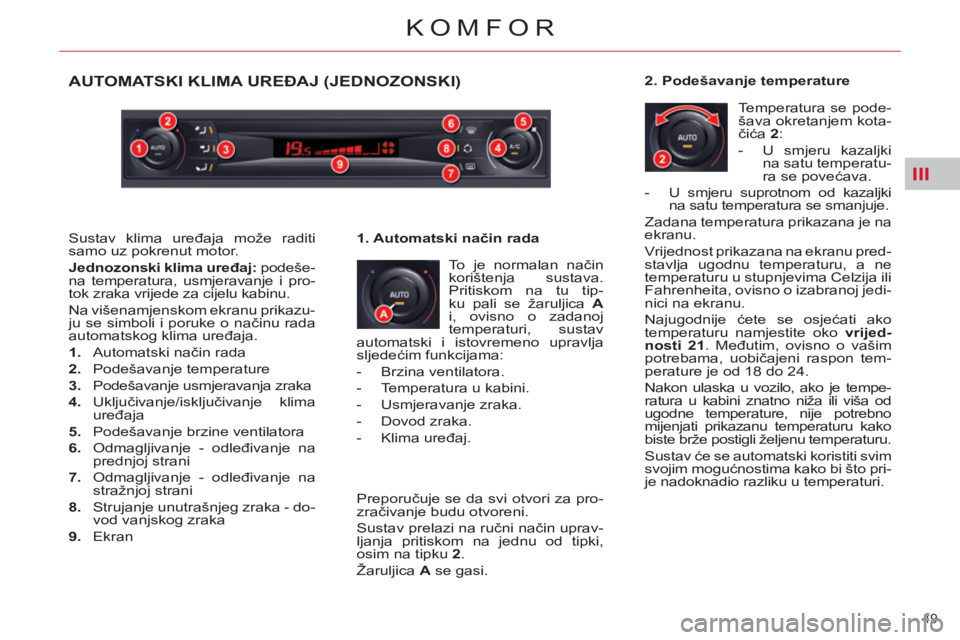

AUTOMATSKI KLIMA UREĐAJ (JEDNOZONSKI)

To je normalan način
korištenja sustava.
Pritiskom na tu tip-
ku pali se žaruljica A

i, ovisno o zadanoj
temperaturi, sustav
automatski i istovremeno upravlja
sljedećim funkcijama:


- Brzina ventilatora.

- Temperatura u kabini.

- Usmjeravanje zraka.

- Dovod zraka.

- Klima uređaj.
1. Automatski način rada
Preporučuje se da svi otvori za pro-
zračivanje budu otvoreni.
Sustav prelazi na ručni način uprav-
ljanja pritiskom na jednu od tipki,
osim na tipku 2
.
Žaruljica A
se gasi.
2. Podešavanje temperature
Temperatura se pode-
šava okretanjem kota-
čića 2
:


- U smjeru kazaljki
na satu temperatu-
ra se povećava.
Sustav klima uređaja može raditi
samo uz pokrenut motor.

Jednozonski klima uređaj:
podeše-
na temperatura, usmjeravanje i pro-
tok zraka vrijede za cijelu kabinu.
Na višenamjenskom ekranu prikazu-
ju se simboli i poruke o načinu rada
automatskog klima uređaja.


1.
Automatski način rada

2.
Podešavanje temperature

3.
Podešavanje usmjeravanja zraka

4.
Uključivanje/isključivanje klima
uređaja

5.
Podešavanje brzine ventilatora

6.
Odmagljivanje - odleđivanje na
prednjoj strani

7.
Odmagljivanje - odleđivanje na
stražnjoj strani

8.
Strujanje unutrašnjeg zraka - do-
vod vanjskog zraka

9.
Ekran

- U smjeru suprotnom od kazaljki
na satu temperatura se smanjuje.
Zadana temperatura prikazana je na
ekranu.
Vrijednost prikazana na ekranu pred-
stavlja ugodnu temperaturu, a ne
temperaturu u stupnjevima Celzija ili
Fahrenheita, ovisno o izabranoj jedi-
nici na ekranu.
Najugodnije ćete se osjećati ako
temperaturu namjestite oko vrijed-
nosti
21
. Međutim, ovisno o vašim
potrebama, uobičajeni raspon tem-
perature je od 18 do 24.
Nakon ulaska u vozilo, ako je tempe-
ratura u kabini znatno niža ili viša od
ugodne temperature, nije potrebno
mijenjati prikazanu temperaturu kako
biste brže postigli željenu temperaturu.
Sustav će se automatski koristiti svim
svojim mogućnostima kako bi što pri-
je nadoknadio razliku u temperaturi.

III
50
KOMFOR

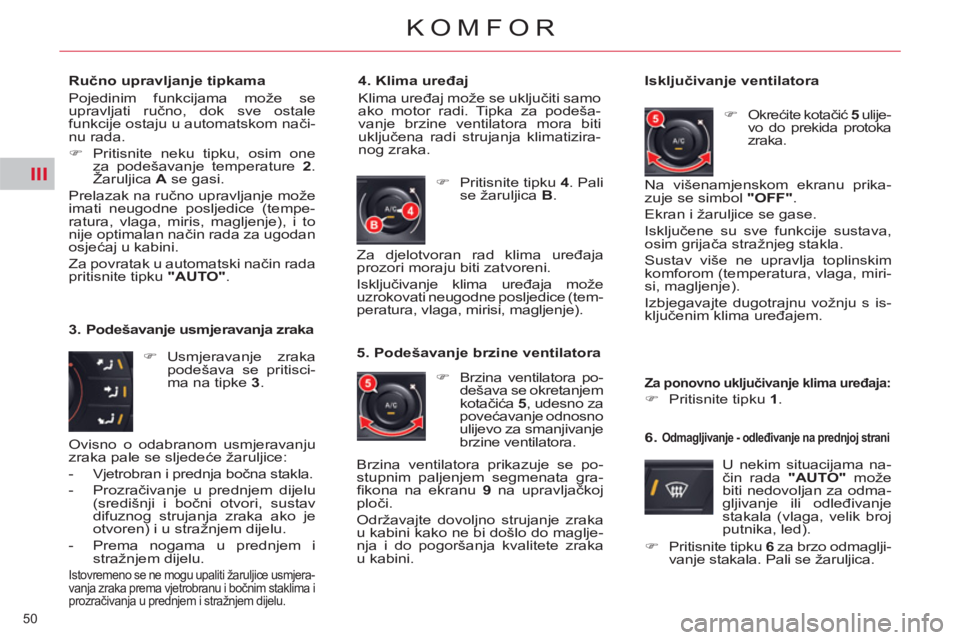

Ručno upravljanje tipkama
Pojedinim funkcijama može se
upravljati ručno, dok sve ostale
funkcije ostaju u automatskom nači-
nu rada.


)
Pritisnite neku tipku, osim one
za podešavanje temperature 2
.
Žaruljica A
se gasi.
Prelazak na ručno upravljanje može
imati neugodne posljedice (tempe-
ratura, vlaga, miris, magljenje), i to
nije optimalan način rada za ugodan
osjećaj u kabini.
Za povratak u automatski način rada
pritisnite tipku "AUTO"
.

3. Podešavanje usmjeravanja zraka


)
Usmjeravanje zraka
podešava se pritisci-
ma na tipke 3
.
4. Klima uređaj
Klima uređaj može se uključiti samo
ako motor radi. Tipka za podeša-
vanje brzine ventilatora mora biti
uključena radi strujanja klimatizira-
nog zraka.
Isključivanje ventilatora


)

Okrećite kotačić 5
ulije-
vo do prekida protoka
zraka.
)
Pritisnite tipku 4
. Pali
se žaruljica B
.

5. Podešavanje brzine ventilatora
)
Brzina ventilatora po-
dešava se okretanjem
kotačića 5
, udesno za
povećavanje odnosno
ulijevo za smanjivanje
brzine ventilatora.
6.
Odmagljivanje - odleđivanje na prednjoj strani
U nekim situacijama na-
čin rada "AUTO"
može
biti nedovoljan za odma-
gljivanje ili odleđivanje
stakala (vlaga, velik broj
putnika, led).


)
Pritisnite tipku 6
za brzo odmaglji-
vanje stakala. Pali se žaruljica. Na višenamjenskom ekranu prika-
zuje se simbol "OFF"
.
Ekran i žaruljice se gase.
Isključene su sve funkcije sustava,
osim grijača stražnjeg stakla.
Sustav više ne upravlja toplinskim
komforom (temperatura, vlaga, miri-
si, magljenje).
Izbjegavajte dugotrajnu vožnju s is-
ključenim klima uređajem. Za djelotvoran rad klima uređaja
prozori moraju biti zatvoreni.
Isključivanje klima uređaja može
uzrokovati neugodne posljedice (tem-
peratura, vlaga, mirisi, magljenje).
Ovisno o odabranom usmjeravanju
zraka pale se sljedeće žaruljice:


- Vjetrobran i prednja bočna stakla.

- Prozračivanje u prednjem dijelu
(središnji i bočni otvori, sustav
difuznog strujanja zraka ako je
otvoren) i u stražnjem dijelu.

- Prema nogama u prednjem i
stražnjem dijelu.

Istovremeno se ne mogu upaliti žaruljice usmjera-
vanja zraka prema vjetrobranu i bočnim staklima i
prozračivanja u prednjem i stražnjem dijelu.

Brzina ventilatora prikazuje se po-
stupnim paljenjem segmenata gra-
fi kona na ekranu 9
na upravljačkoj
ploči.
Održavajte dovoljno strujanje zraka
u kabini kako ne bi došlo do maglje-
nja i do pogoršanja kvalitete zraka
u kabini.


Za ponovno uključivanje klima uređaja:




)
Pritisnite tipku 1
.

III
51
KOMFOR

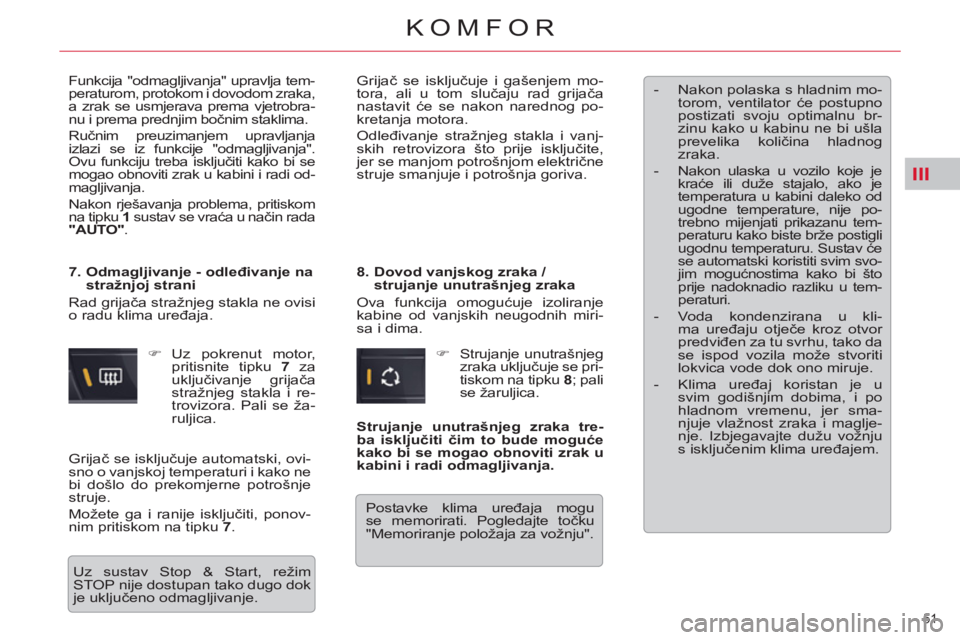

Funkcija "odmagljivanja" upravlja tem-
peraturom, protokom i dovodom zraka,
a zrak se usmjerava prema vjetrobra-
nu i prema prednjim bočnim staklima.
Ručnim preuzimanjem upravljanja
izlazi se iz funkcije "odmagljivanja".
Ovu funkciju treba isključiti kako bi se
mogao obnoviti zrak u kabini i radi od-
magljivanja.
Nakon rješavanja problema, pritiskom
na tipku 1
sustav se vraća u način rada
"AUTO"
.


)
Uz pokrenut motor,
pritisnite tipku 7
za
uključivanje grijača
stražnjeg stakla i re-
trovizora. Pali se ža-
ruljica.
7. Odmagljivanje - odleđivanje na
stražnjoj strani
Rad grijača stražnjeg stakla ne ovisi
o radu klima uređaja.
8. Dovod vanjskog zraka /
strujanje unutrašnjeg zraka
Ova funkcija omogućuje izoliranje
kabine od vanjskih neugodnih miri-
sa i dima.


- Nakon polaska s hladnim mo-
torom, ventilator će postupno
postizati svoju optimalnu br-
zinu kako u kabinu ne bi ušla
prevelika količina hladnog
zraka.

- Nakon ulaska u vozilo koje je
kraće ili duže stajalo, ako je
temperatura u kabini daleko od
ugodne temperature, nije po-
trebno mijenjati prikazanu tem-
peraturu kako biste brže postigli
ugodnu temperaturu. Sustav će
se automatski koristiti svim svo-
jim mogućnostima kako bi što
prije nadoknadio razliku u tem-
peraturi.

- Voda kondenzirana u kli-
ma uređaju otječe kroz otvor
predviđen za tu svrhu, tako da
se ispod vozila može stvoriti
lokvica vode dok ono miruje.

- Klima uređaj koristan je u
svim godišnjim dobima, i po
hladnom vremenu, jer sma-
njuje vlažnost zraka i maglje-
nje. Izbjegavajte dužu vožnju
s isključenim klima uređajem.

Grijač se isključuje i gašenjem mo-
tora, ali u tom slučaju rad grijača
nastavit će se nakon narednog po-
kretanja motora.
Odleđivanje stražnjeg stakla i vanj-
skih retrovizora što prije isključite,
jer se manjom potrošnjom električne
struje smanjuje i potrošnja goriva.
)
Strujanje unutrašnjeg
zraka uključuje se pri-
tiskom na tipku 8
; pali
se žaruljica.






Uz sustav Stop & Start, režim
STOP nije dostupan tako dugo dok
je uključeno odmagljivanje. Grijač se isključuje automatski, ovi-
sno o vanjskoj temperaturi i kako ne
bi došlo do prekomjerne potrošnje
struje.
Možete ga i ranije isključiti, ponov-
nim pritiskom na tipku 7
.
Strujanje unutrašnjeg zraka tre-
ba isključiti čim to bude moguće
kako bi se mogao obnoviti zrak u
kabini i radi odmagljivanja.



Postavke klima uređaja mogu
se memorirati. Pogledajte točku
"Memoriranje položaja za vožnju".

III
52
KOMFOR

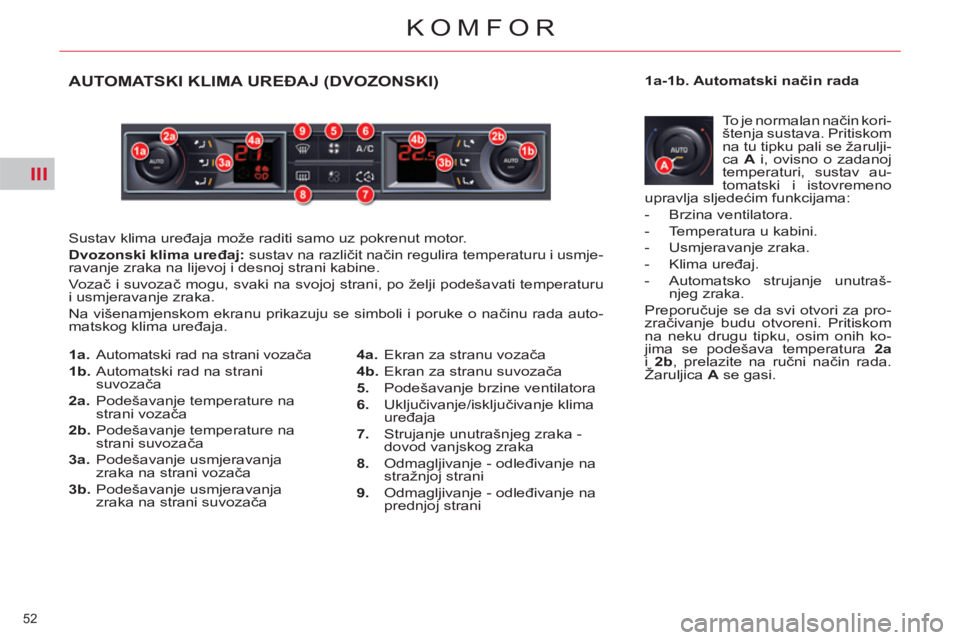

AUTOMATSKI KLIMA UREĐAJ (DVOZONSKI)

Sustav klima uređaja može raditi samo uz pokrenut motor.

Dvozonski klima uređaj:
sustav na različit način regulira temperaturu i usmje-
ravanje zraka na lijevoj i desnoj strani kabine.
Vozač i suvozač mogu, svaki na svojoj strani, po želji podešavati temperaturu
i usmjeravanje zraka.
Na višenamjenskom ekranu prikazuju se simboli i poruke o načinu rada auto-
matskog klima uređaja. To je normalan način kori-
štenja sustava. Pritiskom
na tu tipku pali se žarulji-
ca A
i, ovisno o zadanoj
temperaturi, sustav au-
tomatski i istovremeno
upravlja sljedećim funkcijama:


- Brzina ventilatora.

- Temperatura u kabini.

- Usmjeravanje zraka.

- Klima uređaj.

- Automatsko strujanje unutraš-
njeg zraka.
Preporučuje se da svi otvori za pro-
zračivanje budu otvoreni. Pritiskom
na neku drugu tipku, osim onih ko-
jima se podešava temperatura 2a

i 2b
, prelazite na ručni način rada.
Žaruljica A
se gasi.
1a-1b. Automatski način rada

1a.
Automatski rad na strani vozača

1b.
Automatski rad na strani
suvozača

2a.
Podešavanje temperature na
strani vozača

2b.
Podešavanje temperature na
strani suvozača

3a.
Podešavanje usmjeravanja
zraka na strani vozača

3b.
Podešavanje usmjeravanja
zraka na strani suvozača
4a.
Ekran za stranu vozača

4b.
Ekran za stranu suvozača

5.
Podešavanje brzine ventilatora

6.
Uključivanje/isključivanje klima
uređaja

7.
Strujanje unutrašnjeg zraka -
dovod vanjskog zraka

8.
Odmagljivanje - odleđivanje na
stražnjoj strani

9.
Odmagljivanje - odleđivanje na
prednjoj strani

III
53
KOMFOR

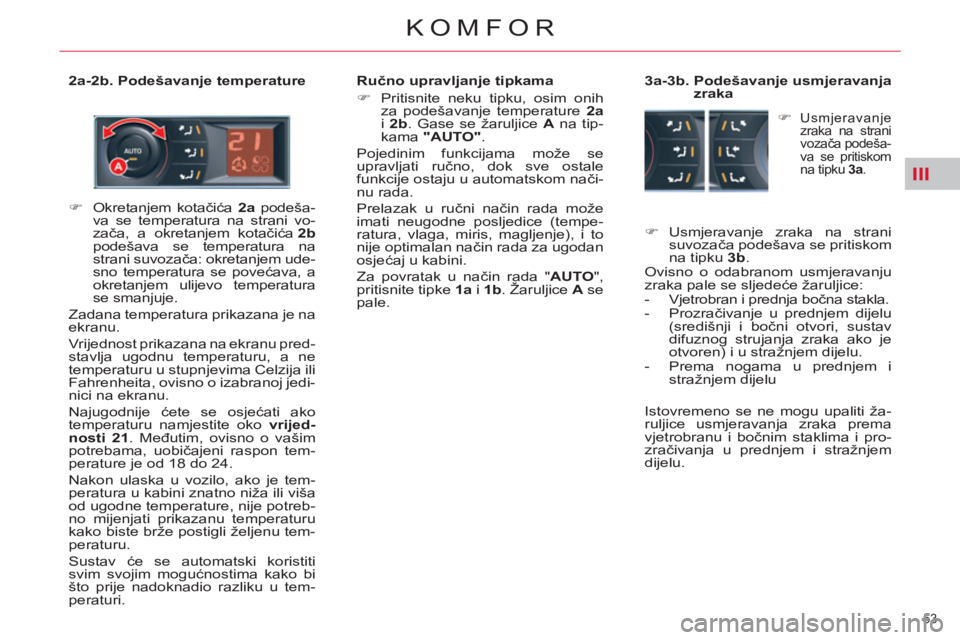

2a-2b. Podešavanje temperature
Ručno upravljanje tipkama


)
Pritisnite neku tipku, osim onih
za podešavanje temperature 2a

i 2b
. Gase se žaruljice A
na tip-
kama "AUTO"
.
Pojedinim funkcijama može se
upravljati ručno, dok sve ostale
funkcije ostaju u automatskom nači-
nu rada.
Prelazak u ručni način rada može
imati neugodne posljedice (tempe-
ratura, vlaga, miris, magljenje), i to
nije optimalan način rada za ugodan
osjećaj u kabini.
Za povratak u način rada " AUTO
",
pritisnite tipke 1a
i 1b
. Žaruljice A
se
pale.
3a-3b. Podešavanje usmjeravanja
zraka

)
Usmjeravanje zraka na strani
suvozača podešava se pritiskom
na tipku 3b
.
Ovisno o odabranom usmjeravanju
zraka pale se sljedeće žaruljice:


- Vjetrobran i prednja bočna stakla.

- Prozračivanje u prednjem dijelu
(središnji i bočni otvori, sustav
difuznog strujanja zraka ako je
otvoren) i u stražnjem dijelu.

- Prema nogama u prednjem i
stražnjem dijelu
Istovremeno se ne mogu upaliti ža-
ruljice usmjeravanja zraka prema
vjetrobranu i bočnim staklima i pro-
zrač
ivanja u prednjem i stražnjem
dijelu.

)
Okretanjem kotačića 2a
podeša-
va se temperatura na strani vo-
zača, a okretanjem kotačića 2b

podešava se temperatura na
strani suvozača: okretanjem ude-
sno temperatura se povećava, a
okretanjem ulijevo temperatura
se smanjuje.
Zadana temperatura prikazana je na
ekranu.
Vrijednost prikazana na ekranu pred-
stavlja ugodnu temperaturu, a ne
temperaturu u stupnjevima Celzija ili
Fahrenheita, ovisno o izabranoj jedi-
nici na ekranu.
Najugodnije ćete se osjećati ako
temperaturu namjestite oko vrijed-
nosti 21
. Međutim, ovisno o vašim
potrebama, uobičajeni raspon tem-
perature je od 18 do 24.
Nakon ulaska u vozilo, ako je tem-
peratura u kabini znatno niža ili viša
od ugodne temperature, nije potreb-
no mijenjati prikazanu temperaturu
kako biste brže postigli željenu tem-
peraturu.
Sustav će se automatski koristiti
svim svojim mogućnostima kako bi
što prije nadoknadio razliku u tem-
peraturi.

)

Usmjeravanje
zraka na strani
vozača podeša-
va se pritiskom
na tipku 3a
.

III
54
KOMFOR

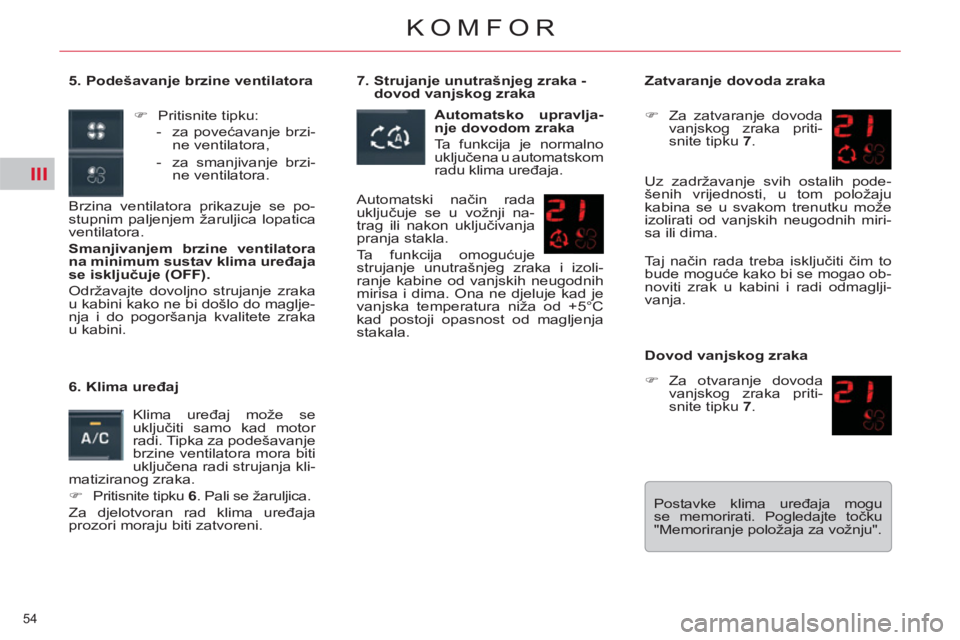

5. Podešavanje brzine ventilatora
Brzina ventilatora prikazuje se po-
stupnim paljenjem žaruljica lopatica
ventilatora.

Smanjivanjem brzine ventilatora
na minimum sustav klima uređaja
se isključuje
(OFF).

Održavajte dovoljno strujanje zraka
u kabini kako ne bi došlo do maglje-
nja i do pogoršanja kvalitete zraka
u kabini.

6. Klima uređaj
Klima uređaj može se
uključiti samo kad motor
radi. Tipka za podešavanje
brzine ventilatora mora biti
uključena radi strujanja kli-
matiziranog zraka.


)
Pritisnite tipku 6
. Pali se žaruljica.
Za djelotvoran rad klima uređaja
prozori moraju biti zatvoreni.
7. Strujanje unutrašnjeg zraka -
dovod vanjskog zraka

Automatsko upravlja-
nje dovodom zraka

Ta funkcija je normalno
uključena u automatskom
radu klima uređaja.
Automatski način rada
uključuje se u vožnji na-
trag ili nakon uključivanja
pranja stakla.
Ta funkcija omogućuje
strujanje unutrašnjeg zraka i izoli-
ranje kabine od vanjskih neugodnih
mirisa i dima. Ona ne djeluje kad je
vanjska temperatura niža od +5°C
kad postoji opasnost od magljenja
stakala.
Zatvaranje dovoda zraka



)
Za zatvaranje dovoda
vanjskog zraka priti-
snite tipku 7
.
Taj način rada treba isključiti čim to
bude moguće kako bi se mogao ob-
noviti zrak u kabini i radi odmaglji-
vanja.

Dovod vanjskog zraka



)
Za otvaranje dovoda
vanjskog zraka priti-
snite tipku 7
.
Uz zadržavanje svih ostalih pode-
šenih vrijednosti, u tom položaju
kabina se u svakom trenutku može
izolirati od vanjskih neugodnih miri-
sa ili dima.

)
Pritisnite tipku:


- za povećavanje brzi-
ne ventilatora,

- za smanjivanje brzi-
ne ventilatora.


Postavke klima uređaja mogu
se memorirati. Pogledajte točku
"Memoriranje položaja za vožnju".

III
55
KOMFOR
Nakon polaska s hladnim moto-
rom, ventilator će postupno posti-
zati svoju optimalnu brzinu kako u
kabinu ne bi ušla prevelika količi-
na hladnog zraka.
Nakon ulaska u vozilo koje je kra-
će ili duže stajalo, ako je tempe-
ratura u kabini daleko od ugodne
temperature, nije potrebno mije-
njati prikazanu temperaturu kako
biste brže postigli ugodnu tempe-
raturu. Sustav će se automatski
koristiti svim svojim mogućnosti-
ma kako bi što prije nadoknadio
razliku u temperaturi.
Voda kondenzirana u klima ure-
đaju otječe kroz otvor predviđen
za tu svrhu, tako da se ispod vozi-
la može stvoriti lokvica vode dok
ono miruje.
Klima uređaj koristan je u svim
godišnjim dobima, i po hladnom
vremenu, jer smanjuje vlažnost
zraka i magljenje. Izbjegavajte
dulju vožnju s isključenim klima
uređajem.

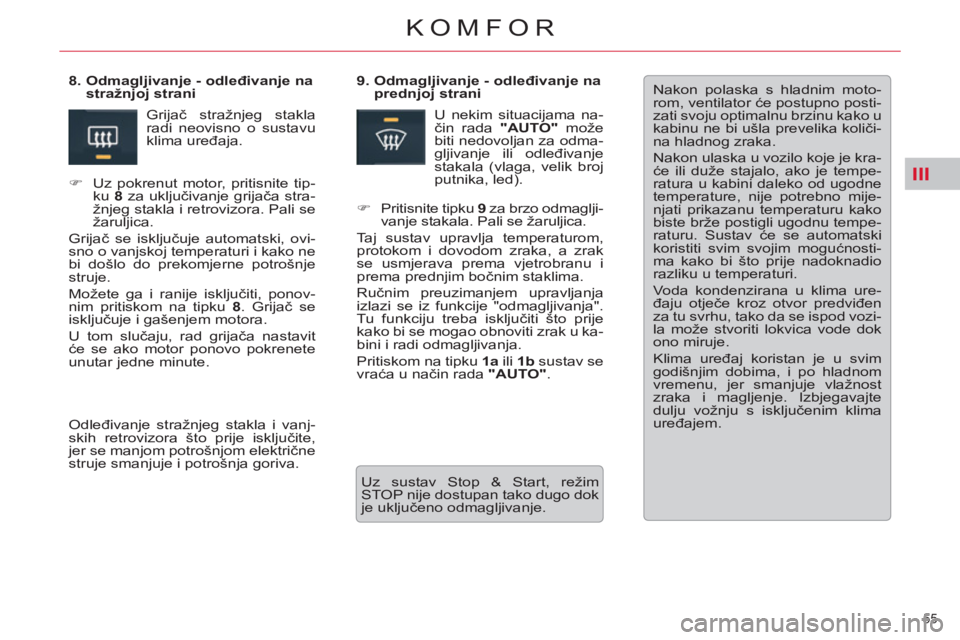

9. Odmagljivanje - odleđivanje na
prednjoj strani
U nekim situacijama na-
čin rada "AUTO"
može
biti nedovoljan za odma-
gljivanje ili odleđivanje
stakala (vlaga, velik broj
putnika, led).


)
Pritisnite tipku 9
za brzo odmaglji-
vanje stakala. Pali se žaruljica.
Taj sustav upravlja temperaturom,
protokom i dovodom zraka, a zrak
se usmjerava prema vjetrobranu i
prema prednjim bočnim staklima.
Ručnim preuzimanjem upravljanja
izlazi se iz funkcije "odmagljivanja".
Tu funkciju treba isključiti što prije
kako bi se mogao obnoviti zrak u ka-
bini i radi odmagljivanja.
Pritiskom na tipku 1a
ili 1b
sustav se
vraća u način rada "AUTO"
.
8. Odmagljivanje - odleđivanje na
stražnjoj strani
Odleđivanje stražnjeg stakla i vanj-
skih retrovizora što prije isklju
čite,
jer se manjom potrošnjom električne
struje smanjuje i potrošnja goriva. Grijač stražnjeg stakla
radi neovisno o sustavu
klima uređaja.


)
Uz pokrenut motor, pritisnite tip-
ku 8
za uključivanje grijača stra-
žnjeg stakla i retrovizora. Pali se
žaruljica.
Grijač se isključuje automatski, ovi-
sno o vanjskoj temperaturi i kako ne
bi došlo do prekomjerne potrošnje
struje.
Možete ga i ranije isključiti, ponov-
nim pritiskom na tipku 8
. Grijač se
isključuje i gašenjem motora.
U tom slučaju, rad grijača nastavit
će se ako motor ponovo pokrenete
unutar jedne minute.






Uz sustav Stop & Start, režim
STOP nije dostupan tako dugo dok
je uključeno odmagljivanje.

III
56
KOMFOR

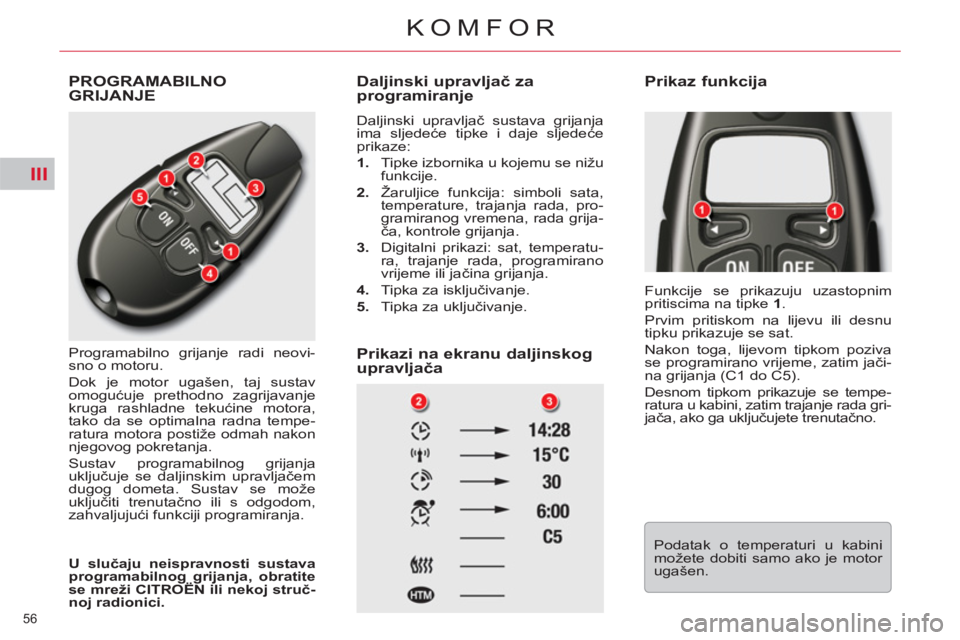

PROGRAMABILNO GRIJANJE

Programabilno grijanje radi neovi-
sno o motoru.
Dok je motor ugašen, taj sustav
omogućuje prethodno zagrijavanje
kruga rashladne tekućine motora,
tako da se optimalna radna tempe-
ratura motora postiže odmah nakon
njegovog pokretanja.
Sustav programabilnog grijanja
uključuje se daljinskim upravljačem
dugog dometa. Sustav se može
uključiti trenutačno ili s odgodom,
zahvaljujući funkciji programiranja.


Daljinski upravljač za
programiranje
Daljinski upravljač sustava grijanja
ima sljedeće tipke i daje sljedeće
prikaze:


1.
Tipke izbornika u kojemu se nižu
funkcije.

2.
Žaruljice funkcija: simboli sata,
temperature, trajanja rada, pro-
gramiranog vremena, rada grija-
ča, kontrole grijanja.

3.
Digitalni prikazi: sat, temperatu-
ra, trajanje rada, programirano
vrijeme ili jačina grijanja.

4.
Tipka za isključivanje.

5.
Tipka za uključivanje.



Prikazi na ekranu daljinskog
upravljača

Funkcije se prikazuju uzastopnim
pritiscima na tipke 1
.
Prvim pritiskom na lijevu ili desnu
tipku prikazuje se sat.
Nakon toga, lijevom tipkom poziva
se programirano vrijeme, zatim jači-
na grijanja (C1 do C5).
Desnom tipkom prikazuje se tempe-
ratura u kabini, zatim trajanje rada gri-
jača, ako ga uključujete trenutačno.

U slučaju neispravnosti sustava
programabilnog grijanja, obratite
se mreži CITROËN ili nekoj struč-
noj radionici.




Prikaz funkcija


Podatak o temperaturi u kabini
možete dobiti samo ako je motor
ugašen.

III
57
KOMFOR

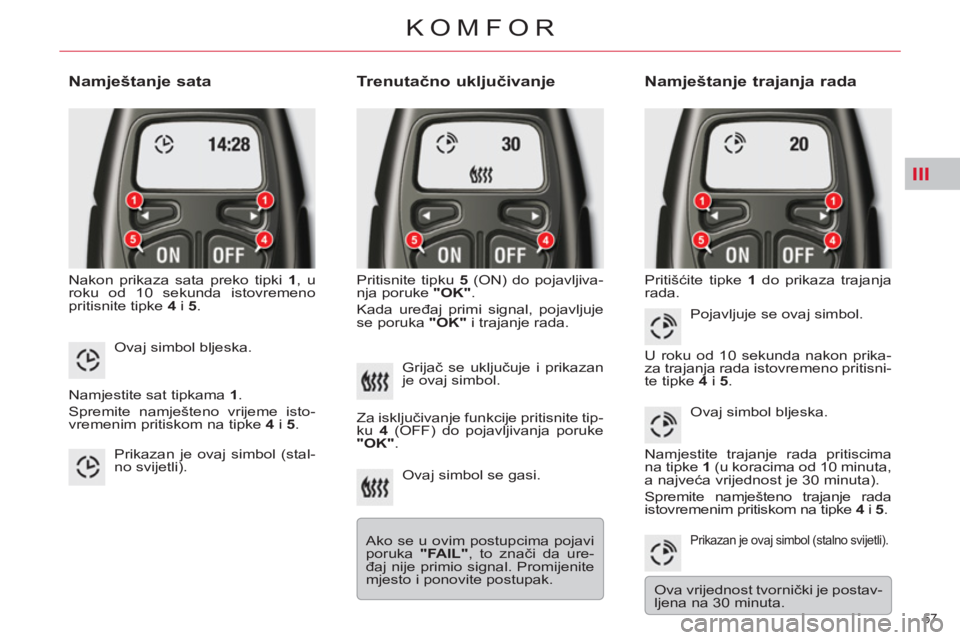

Namještanje sata

Nakon prikaza sata preko tipki 1
, u
roku od 10 sekunda istovremeno
pritisnite tipke 4
i 5
.


Trenutačno uključivanje

Pritisnite tipku 5
(ON) do pojavljiva-
nja poruke "OK"
.
Kada uređaj primi signal, pojavljuje
se poruka "OK"
i trajanje rada. Pritišćite tipke 1
do prikaza trajanja
rada.
Ovaj simbol bljeska.
Namjestite sat tipkama 1
.
Spremite namješteno vrijeme isto-
vremenim pritiskom na tipke 4
i 5
.
Prikazan je ovaj simbol (stal-
no svijetli). Grijač se uključuje i prikazan
je ovaj simbol.
Za isključivanje funkcije pritisnite tip-
ku 4
(OFF) do pojavljivanja poruke
"OK"
.
Ovaj simbol se gasi.

Ako se u ovim postupcima pojavi
poruka "FAIL"
, to znači da ure-
đaj nije primio signal. Promijenite
mjesto i ponovite postupak.



Namještanje trajanja rada

Pojavljuje se ovaj simbol.
U roku od 10 sekunda nakon prika-
za trajanja rada istovremeno pritisni-
te tipke 4
i 5
.
Ovaj simbol bljeska.
Namjestite trajanje rada pritiscima
na tipke 1
(u koracima od 10 minuta,
a najveća vrijednost je 30 minuta).
Spremite namješteno trajanje rada
istovremenim pritiskom na tipke 4
i 5
.

Prikazan je ovaj simbol (stalno svijetli).


Ova vrijednost tvornički je postav-
ljena na 30 minuta.

III
58
KOMFOR

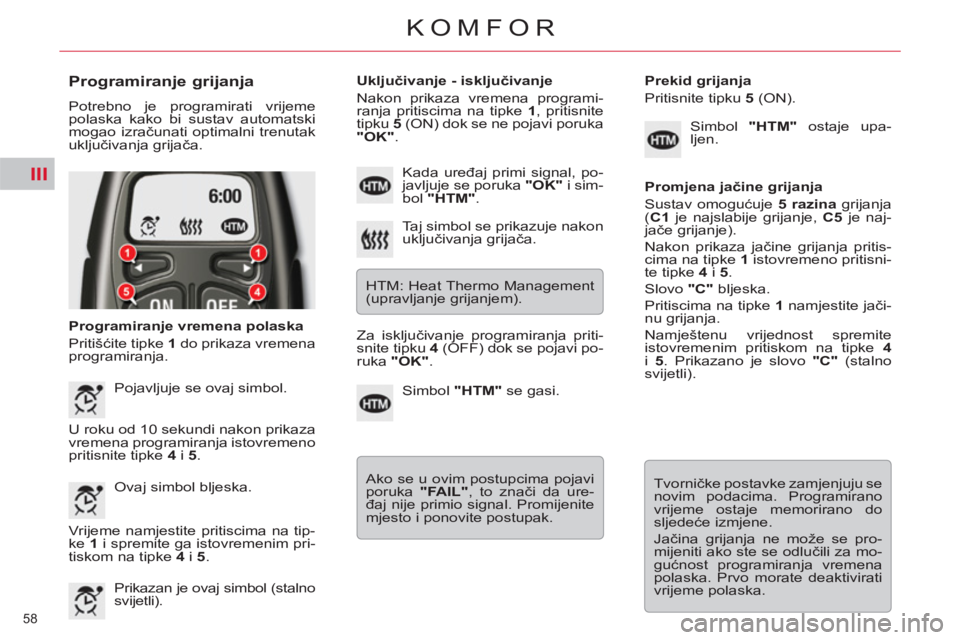

Programiranje grijanja

Potrebno je programirati vrijeme
polaska kako bi sustav automatski
mogao izračunati optimalni trenutak
uključivanja grijača.

Programiranje vremena polaska
Pritišćite tipke 1
do prikaza vremena
programiranja.
Uključivanje - isključivanje
Nakon prikaza vremena programi-
ranja pritiscima na tipke 1
, pritisnite
tipku 5
(ON) dok se ne pojavi poruka
"OK"
.
Pojavljuje se ovaj simbol.
U roku od 10 sekundi nakon prikaza
vremena programiranja istovremeno
pritisnite tipke 4
i 5
.
Ovaj simbol bljeska.
Vrijeme namjestite pritiscima na tip-
ke 1
i spremite ga istovremenim pri-
tiskom na tipke 4
i 5
.
Prikazan je ovaj simbol (stalno
svijetli). Taj simbol se prikazuje nakon
uključivanja grijača.

HTM: Heat Thermo Management
(upravljanje grijanjem). Kada uređaj primi signal, po-
javljuje se poruka "OK"
i sim-
bol "HTM"
.
Za isključivanje programiranja priti-
snite tipku 4
(OFF) dok se pojavi po-
ruka "OK"
.
Simbol "HTM"
se gasi.

Ako se u ovim postupcima pojavi
poruka "FAIL"
, to znači da ure-
đaj nije primio signal. Promijenite
mjesto i ponovite postupak.
Prekid grijanja
Pritisnite tipku 5
(ON).
Simbol "HTM"
ostaje upa-
ljen.

Promjena jačine grijanja
Sustav omogućuje 5 razina
grijanja
( C1
je najslabije grijanje, C5
je naj-
jače grijanje).
Nakon prikaza jačine grijanja pritis-
cima na tipke 1
istovremeno pritisni-
te tipke 4
i 5
.
Slovo "C"
bljeska.
Pritiscima na tipke 1
namjestite jači-
nu grijanja.
Namještenu vrijednost spremite
istovremenim pritiskom na tipke 4

i 5
. Prikazano je slovo "C"
(stalno
svijetli).

Tvorničke postavke zamjenjuju se
novim podacima. Programirano
vrijeme ostaje memorirano do
sljedeće izmjene.
Jačina grijanja ne može se pro-
mijeniti ako ste se odlučili za mo-
gućnost programiranja vremena
polaska. Prvo morate deaktivirati
vrijeme polaska.
