CITROEN C5 2015 InstruktionsbÖcker (in Swedish)

19
C5_sv_Chap01_controle-de-marche_ed01-2014
Färddator, några definitioner
Räckvidd
(km eller miles)
Momentan
bränsleförbrukning
(l/100 km eller km/l eller mpg)
Medelförbrukning
(l/100 km eller km/l eller mpg)
Medelhastighet
(km/tim eller mph)
Körd sträcka
(km eller miles)
Antal kilometer som bilen kan köras med det
bränsle som återstår i tanken (beroende på
medelförbrukningen de senaste kilometrarna).
När det resterande bränslet räcker till mindre
än 30

km indikeras detta med streck. Efter
bränslepåfyllning av minst 5

liter visas den
omräknade räckvidden om den överskrider
100

km. Beräknad under de senaste sekunderna.
Beräknad efter senaste nollställningen av
sträckan.
Beräknad efter senaste nollställningen av
sträckan. Beräknad efter senaste nollställningen av
sträckan.
Stop & Start-systemets
tidräknare
(minuter / sekunder eller timmar /
m inuter)
Om din bil är försedd med Stop & Start
används en tidräknare för att hålla reda på hur
länge STOP-läget varit aktiverat sammanlagt
under färden.
Räknaren nollställs varje gång tändningen slås
till med nyckeln.
Denna funktion ger information fr.o.m.
30

km/tim.
Detta värde kan variera efter en ändring
i körsätt eller vägprofil, vilket kan
leda till en betydande ändring i den
momentana förbrukningen.
Vid ihållande visning av streck i stället
för siffror bör du kontakta en CITROËN-
verkstad eller en annan kvalificerad
verkstad.
1
Instrumentpanelen

20
C5_sv_Chap01_controle-de-marche_ed01-2014
Återgå till den
huvudsakliga visningen på
instrumentpanelens display
Genom att vrida upprepade gånger på
vänster vridreglage kan du återgå till den
huvudsakliga visningen på instrumentpanelens
display (visning av fordonshastigheten), via
navigationssidan och sidan som enbart visar
vägmätaren och trippmätaren i den undre
delen.Du kan upprepa körinstruktionerna på
instrumentpanelens display genom att vrida på
vridreglaget till vänster om ratten.Med denna funktion kan man visa journalen
över varningar.
F

T
ryck på reglage A.
Följande meddelanden visas efter varandra på
instrumentpanelens display:
-

V
isning av trycktillstånd i däcken.
-
V

isning av serviceindikatorn.
-

V
isning av eventuella larmmeddelanden.
-

K
ontroll av oljenivån.
Check-funktion
Upprepa körinstruktioner
på instrumentpanelens
display
Instrumentpanelen

21
C5_sv_Chap01_controle-de-marche_ed01-2014
Serviceindikator
Körsträckan före nästa service
överstiger 3 000 km
Vid påslagning av tändningen visas ingen
information om service i displayen mitt på
instrumentpanelen.
Körsträckan före nästa service är
mellan 1 000 och 3 000 km
Vid påslagning av tändningen och i
7
sekunder visas nyckeln som symboliserar
underhållsarbeten. Displayen mitt på
instrumentpanelen anger hur många kilometer
till nästa servicebesök.
Exempel: 2
800 km återstår före nästa service.
Vid påslagning av tändningen och i 7
sekunder
visar displayen:
Körsträckan före nästa service
understiger 1 000 km
Exempel: 900 km återstår före nästa service.
Vid påslagning av tändningen och i 7 sekunder
visar displayen:
Nyckelsymbolen fortsätter att lysa i
displayen för att upplysa dig om att nästa
servicebesök är nära förestående.
Indikatorer
Denna information visas i några sekunder
vid påslagning av tändningen. Den upplyser
föraren om hur lång tid som återstår till nästa
servicebesök, enligt serviceschemat.
Denna tidpunkt beräknas från och med den
senaste nollställningen av indikatorn. Den
fastställs med hjälp av två parametrar:
-

k
örsträcka som tillryggalagts,
-

d
en tid som för flutit sedan senaste
servicebesök.
1
Instrumentpanelen

22
C5_sv_Chap01_controle-de-marche_ed01-2014
Nollställning av serviceindikatornServiceintervallet har passerats
Vid varje påslagning av tändningen och i 7 sekunder
b linkar nyckelsymbolen för att påminna dig om att
servicebesöket nu måste ske snarast.
Exempel: Du har kört 300 km längre än vad
som anges i serviceschemat.
Vid påslagning av tändningen och i 7
sekunder
visar displayen:
Nyckelsymbolen fortsätter att lysa i
displayen, för att upplysa dig om att en service
borde ha utförts. Körsträckan som återstår till ett
servicebesök kan också vägas mot
tidsfaktorn, beroende på förarens
körvanor.
Nyckelsymbolen kan alltså även tändas
då bilen har passerat tidsgränsen efter
den senaste servicen, i enlighet med
biltillverkarens serviceschema.
Efter varje servicebesök ska serviceindikatorn
nollställas.
Detta sker på följande sätt:
F

s
lå av tändningen,
F

t
ryck på knappen för nollställning av
trippmätaren och håll den intryckt,
F

s
lå på tändningen, kilometerräknaren
börjar räkna ned,
F

d
å displayen visar "=0" släpper du upp
knappen; nyckelsymbolen försvinner.
Om du vill koppla ur batteriet efter detta
ingrepp bör du låsa bilen och vänta i minst
fem minuter, så att nollställningen hinner
registreras.
Instrumentpanelen

23
C5_sv_Chap01_controle-de-marche_ed01-2014
Oljenivåindikator*
I versioner med elektrisk nivåmätare visas en
indikering om motoroljenivån är korrekt i några
sekunder i instrumentpanelen, när tändningen
slås till (efter serviceinformationen).
Kontroll av denna nivå gäller endast om
fordonet har stått på plan mark med motorn
avstängd i mer än 30 minuter.Korrekt oljenivå
Den här varningen indikeras med meddelandet
"Felaktig oljenivå" i instrumentpanelen,
samtidigt som servicelampan tänds och en
ljudsignal hörs.
Om oljebristen bekräftas av en kontroll med
den manuella mätstickan måste du snarast fylla
på olja, för att undvika att motorn skadas.
Se under rubriken "Kontroll av nivåer".
Funktionsfel på nivåmätaren
* Beroende på version. Om det blir fel på den elektriska
nivåmätaren sker inte längre någon
kontroll av motorns oljenivå.
Så länge det är fel på systemet bör
du kontrollera motorns oljenivå med
den manuella oljemätstickan under
motorhuven.
Se under rubriken "Kontroll av nivåer".
För låg oljenivå
Detta fel indikeras genom att meddelandet
"Ogiltig oljenivåmätning" visas i
instrumentpanelen.
Ta kontakt med en CITROËN-verkstad eller en
annan kvalificerad verkstad.
1
Instrumentpanelen

24
C5_sv_Chap01_controle-de-marche_ed01-2014
Oljetemperaturindikator
Vid normalt väder bör indikeringarna vara kvar
i område 1.
Vid krävande kör förhållanden kan
indikeringarna tändas i område 2 .
Sakta ner i så fall och stanna motorn och
kontrollera nivåerna om så behövs (se
motsvarande kapitel).
Temperaturindikator för
kylar vätska
Vid normal funktion tänds indikeringarna i
område 1.
Under vissa krävande kör förhållanden
kan indikeringarna tändas i område 2 .
Kontrollampan för kylvätsketemperatur A och
STOP-lampan tänds på instrumentpanelen -
stanna genast . Slå ifrån tändningen.
Kylfläkten kan for tsätta gå en viss tid .
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad.
Kontrollera nivåerna om SERVICE- lampan
tänds (se motsvarande kapitel). När lampan för låg bränslenivå tänds på
horisontell mark har reservnivån i har nåtts.
Ett varningsmeddelande visas på
instrumentpanelens display.
Bränslenivåindikator
Instrumentpanelen

25
C5_sv_Chap01_controle-de-marche_ed01-2014

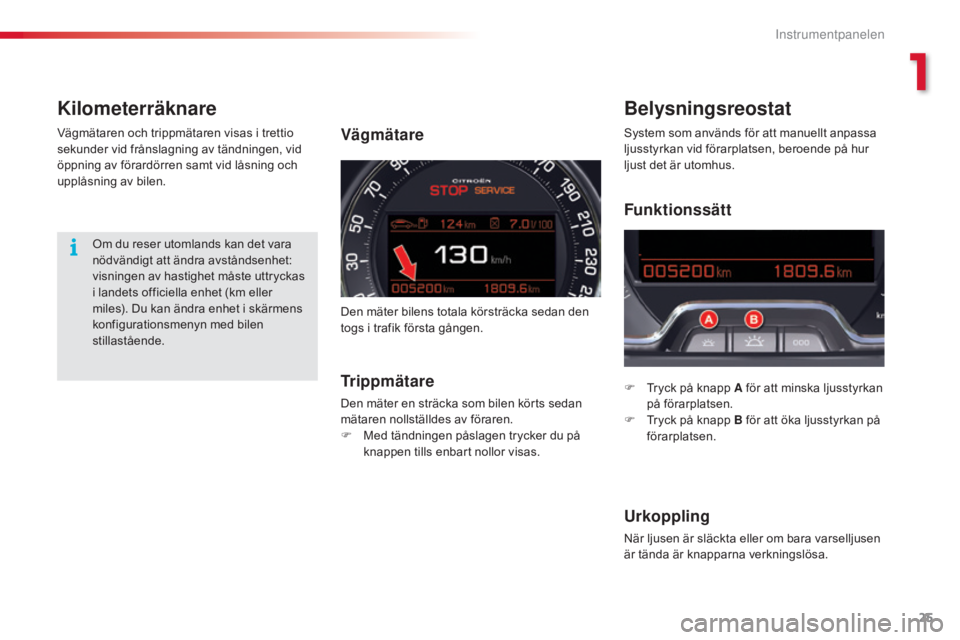

KilometerräknareBelysningsreostat
F Tryck på knapp A för att minska ljusstyrkan
på förarplatsen.
F

T
ryck på knapp B för att öka ljusstyrkan på
förarplatsen.
Urkoppling
När ljusen är släckta eller om bara varselljusen
är tända är knapparna verkningslösa.
Vägmätare
Om du reser utomlands kan det vara
nödvändigt att ändra avståndsenhet:
visningen av hastighet måste uttryckas
i landets officiella enhet (km eller
miles). Du kan ändra enhet i skärmens
konfigurationsmenyn med bilen
stillastående.
Vägmätaren och trippmätaren visas i trettio
sekunder vid frånslagning av tändningen, vid
öppning av förardörren samt vid låsning och
upplåsning av bilen.
System som används för att manuellt anpassa
ljusstyrkan vid förarplatsen, beroende på hur
ljust det är utomhus.
Trippmätare
Den mäter en sträcka som bilen körts sedan
mätaren nollställdes av föraren.
F

M
ed tändningen påslagen trycker du på
knappen tills enbart nollor visas.
Den mäter bilens totala körsträcka sedan den
togs i trafik första gången.
Funktionssätt
1
Instrumentpanelen

26
C5_sv_Chap01_controle-de-marche_ed01-2014
Kontrollampor
KontrollampaIndikeringOrsak Åtgärder/observationer
STOP Fast sken tillsammans
med en annan
varningslampa. Berör det punkterade hjulet,
bromssystemet eller temperaturen på
motorkylvätskan.
Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera bilen, slå ifrån tändningen och kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.
Service
Tillfällig. Mindre avvikelser som inte har någon
specifik kontrollampa har uppstått. Identifiera avvikelsen genom att läsa meddelandet som
visas på displayen, t.ex.:
-

s
tängning av dörrarna, bagageluckan, bakrutan
eller motorhuven,
-

b
atteriet i fjärrkontrollen,
-

d
äcktrycket,
-

i
gensättning av partikelfiltret (diesel).
Kontakta en CITROËN-verkstad eller en annan
kvalificerad verkstad om andra avvikelser uppstår.
Fast sken. Större avvikelse som inte har någon
specifik kontrollampa har uppstått. Identifiera avvikelsen genom att läsa meddelandet som
visas på displayen och kontakta alltid en CITROËN-
verkstad eller en annan kvalificerad verkstad.
Visuella indikeringar som informerar föraren om att en avvikelse har uppstått (varningslampa) eller
att ett system satts igång (PÅ /AV-lampa).
När tändningen slås på
Vissa varningslampor lyser i några sekunder vid påslagning av tändningen.
Dessa lampor bör släckas så fort motorn startas.
Ta reda på vad varningslampan i fråga betyder om någon av dem fortsätter att lysa, innan du kör iväg.
Tillhörande varningar
Då vissa lampor lyser med fast sken eller blinkar kan de åtföljas av en ljudsignal och ett
meddelande på displayen.
Varningslampor
Om någon av följande lampor tänds med
motorn i gång eller under färd betyder det att
en avvikelse har uppstått, som kräver en åtgärd
från förarens sida.
När en varningslampa tänds åtföljs den alltid av ett
meddelande, som hjälper dig att identifiera felet.
Tveka inte att kontakta en CITROËN-verkstad
eller en annan kvalificerad verkstad om det
uppstår problem.
Instrumentpanelen

27
C5_sv_Chap01_controle-de-marche_ed01-2014
BromssystemFast sken,
tillsammans med
STOP-lampan. Bromsvätskenivån är för låg.Du måste genast stanna bilen på ett så säkert sätt som
möjligt.
Fyll på med en bromsvätska som är godkänd av CITROËN.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bromssystemet om problemet kvarstår.
+
Fast sken, åtföljt av
STOP- och ABS-
lampan.Fel i den elektroniska
bromskraftsfördelaren (REF).
Du måste genast stanna bilen på ett så säkert sätt
som möjligt.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Låsningsfria
bromsar (ABS) Fast sken.
Fel i ABS-systemet. Bilens vanliga bromssystem fungerar fortfarande.
Kör i måttlig fart, var försiktig och kontakta snarast
en CITROËN-verkstad eller en annan kvalificerad
verkstad.
Elektrisk
parkeringsbroms Blinkar.
Den elektriska parkeringsbromsen
dras inte åt automatiskt.
Problem i funktionen åtdragning /
lossning. Stanna bilen så fort detta kan ske på ett säkert sätt.
Parkera på plan mark, lägg i en växel (med en
automatlåda ska du ställa spaken i läge P
), slå ifrån
tändningen och kontakta en CITROËN-verkstad eller
en annan kvalificerad verkstad.
Fel i den elektriska
parkeringsbromsenFast sken. Det finns ett fel i den elektriska
parkeringsbromsen. Kontakta snarast en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Ytterligare information om den elektriska
parkeringsbromsen finns under motsvarande rubrik.
1
Instrumentpanelen

28
C5_sv_Chap01_controle-de-marche_ed01-2014
Antisladd- och
antispinnsystemet
(CDS/ASR)Blinkar.CDS/ASR-systemet aktiveras. Systemet optimerar väggreppet och förbättrar
bilens kursstabilitet om bilen förlorar fästet eller
färdriktningen.
Fast sken. Funktionsfel i CDS/ASR-systemet. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Motorns
självdiagnostik Fast sken.
Fel i avgasreningen. Kontrollampan ska slockna när motorn startar.
Om den inte släcks bör du snarast kontakta en
CITROËN-verkstad eller en annan kvalificerad verkstad.
Blinkar. Fel i motorstyrningen. Det finns risk för att katalysatorn förstörs.
Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad kontrollera bilen.
Kontrollampa
IndikeringOrsak Åtgärder/observationer
Slitage på
bromsklotsar
Fast sken, åtföljt av
en ljudsignal och
ett meddelande på
multifunktionsdisplayen.Bromsklotsarna är kraftigt slitna. Låt en CITROËN-verkstad eller en annan kvalificerad
verkstad byta dem.
Urkoppling av den
elmanövrerade
parkeringsbromsens
automatiska
funktionerFast sken.Funktionerna "automatisk åtdragning"
(då motorn stängs av) och
"automatisk lossning" är urkopplade
eller felaktiga. Aktivera funktionen (beroende på försäljningsland)
i menyn för fordonskonfiguration eller kontakta
CITROËN eller en annan kvalificerad verkstad om
automatisk åtdragning / lossning inte är möjlig.
Ytterligare information om den elektriska
parkeringsbromsen hittar du under motsvarande
rubrik.
Instrumentpanelen
