Page 196 of 384

194
C5_ro_Chap08_information_ed01-2015

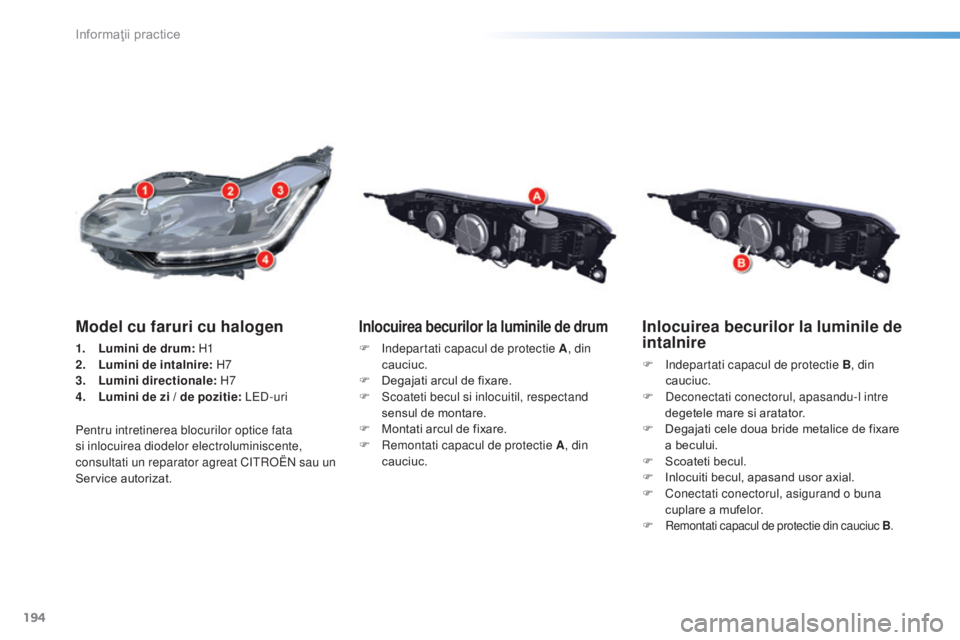

Inlocuirea becurilor la luminile de
intalnire
F indepartati capacul de protectie B, din
cauciuc.
F
d
ec
onectati conectorul, apasandu-l intre
degetele mare si aratator.
F
D
egajati cele doua bride metalice de fixare
a becului.
F
S
coateti becul.
F
I
nlocuiti becul, apasand usor axial.
F
C
onectati conectorul, asigurand o buna
cuplare a mufelor.
F
remontati capacul de protectie din cauciuc B .
Inlocuirea becurilor la luminile de drum
F indepartati capacul de protectie A, din
cauciuc.
F
D
egajati arcul de fixare.
F
S
coateti becul si inlocuitil, respectand
sensul de montare.
F
M
ontati arcul de fixare.
F
r
e
montati capacul de protectie A , din
cauciuc.
Model cu faruri cu halogen
1. Lumini de drum: h1
2. L umini de intalnire:
h 7
3.
L
umini directionale:
h 7
4.
L
umini de zi / de pozitie: led
-
uri
Pentru intretinerea blocurilor optice fata
si inlocuirea diodelor electroluminiscente,
consultati un reparator agreat C
i
troën sau un
Service autorizat.
, Q I R U P D L L S U D F W L F H
Page 197 of 384

195
C5_ro_Chap08_information_ed01-2015
Inlocuirea becurilor la luminile
directionale
F indepartati capacul de protectie C, din
cauciuc.
F
d
ec
onectati conectorul, apasandu-l intre
degetele mare si aratator.
F
D
egajati cele doua bride metalice de fixare
a becului.
F
S
coateti becul.
F
I
nlocuiti becul, apasand usor axial.
F
C
onectati conectorul, asigurand o buna
cuplare a mufelor.
F
remontati capacul de protectie din cauciuc C .
Inlocuirea becurilor la luminile
semnalizatoare de directie
Becuri: hP 24
F D emontati surubul de fixare al mastii A,
utilizand un cap torx, rotiti masca si
indepartati-o.
F
D
emontati surubul de fixare al blocului
optic B , utilizand un cap torx si apoi trageti
de blocul optic, pentru a-l desprinde din
bara de protectie.
F
desprindeti becul C, apasand in punctele 1 si 2.F deconectati conectorul (trageti apasand
pe lamela de culoare gri cu o surubelnita
plat a).
F
I
nlocuiti becul. F
C
onectati conectorul (fortati lamela de
culoare gri pentru o montare corecta).
F
R
emontati blocul optic in bara de protectie.
F
F
ixati blocul optic.
F
P
ozitionati masca, utilizand ghidajele si
fixati-o cu suruburi.
8
, Q I R U P D L L S U D F W L F H
Page 198 of 384

196
C5_ro_Chap08_information_ed01-2015
Inlocuirea luminilor semnalizatoare
de directie laterale
lampa semnalizatoare de directie de pe lateral
este monobloc.
Daca becul este defect, inlocuiti ansamblul.
Consultaţi un reparator agreat CITROËN sau
un Service autorizat.

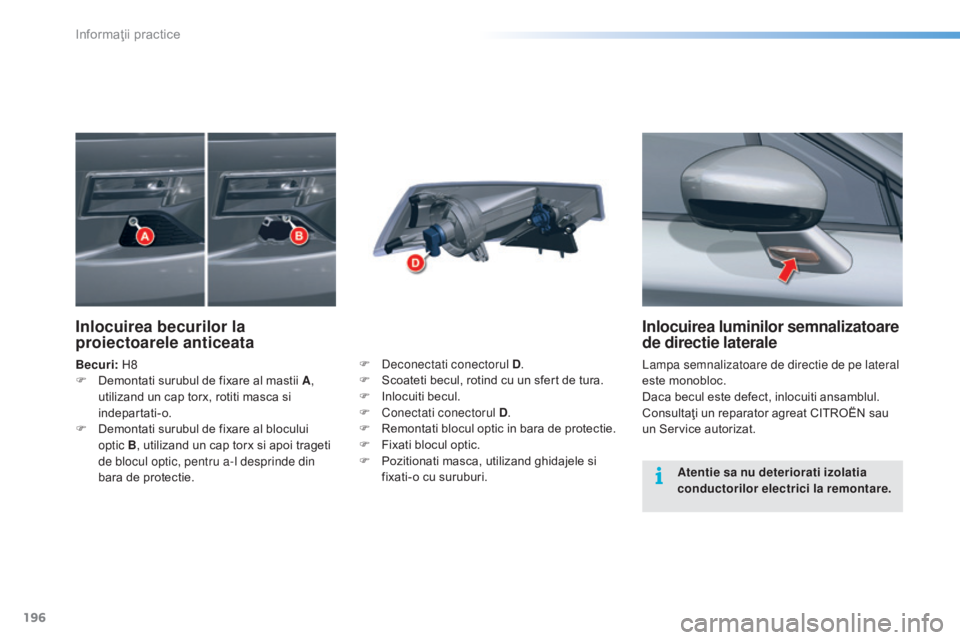

Inlocuirea becurilor la
proiectoarele anticeata
Becuri: h 8
F D emontati surubul de fixare al mastii A,
utilizand un cap torx, rotiti masca si
indepartati-o.
F
D
emontati surubul de fixare al blocului
optic B , utilizand un cap torx si apoi trageti
de blocul optic, pentru a-l desprinde din
bara de protectie. F
dec onectati conectorul D
.
F S coateti becul, rotind cu un sfert de tura.
F
I
nlocuiti becul.
F
C
onectati conectorul D.
F
R
emontati blocul optic in bara de protectie.
F
F
ixati blocul optic.
F
P
ozitionati masca, utilizand ghidajele si
fixati-o cu suruburi. Atentie sa nu deteriorati izolatia
conductorilor electrici la remontare.
Informaţii practice
Page 199 of 384

197
C5_ro_Chap08_information_ed01-2015
Lumini spate (Berlina)
Identificati becul defect.
1. Lumini de stop si de pozitie: P21W/5 W
2.
L
umini de pozitie: r 5W
3.
L
umini de mers inapoi: h
2
1W
4.
L
umini anticeata:
h
2
1W
5.
L
umini semnalizatoare de directie:
PY21WLumini amplasate pe capacul de portbagaj
F remontati suportul becurilor H .
F V erificati ca suportul becurilor H sa fie
corect fixat cu cele doua cleme E .
F
B
ransati conectorul G .
F
R
emontati garnitura portbagajului F ,
fixand-o cu cele 3 cleme.
F
D
eschideti portbagajul.
F
u
tilizand o surubelnita plata, desprindeti
garnitura actionand asupra celor 3 cleme
care o mentin fixata in zona blocului optic.
F
D
egajati partial garnitura F.
F
d
ec
onectati conectorul G .
F
d
es
prindeti suportul becurilor H .
F
I
nlocuiti becul defect.
8
Informaţii practice
Page 200 of 384

198
C5_ro_Chap08_information_ed01-2015

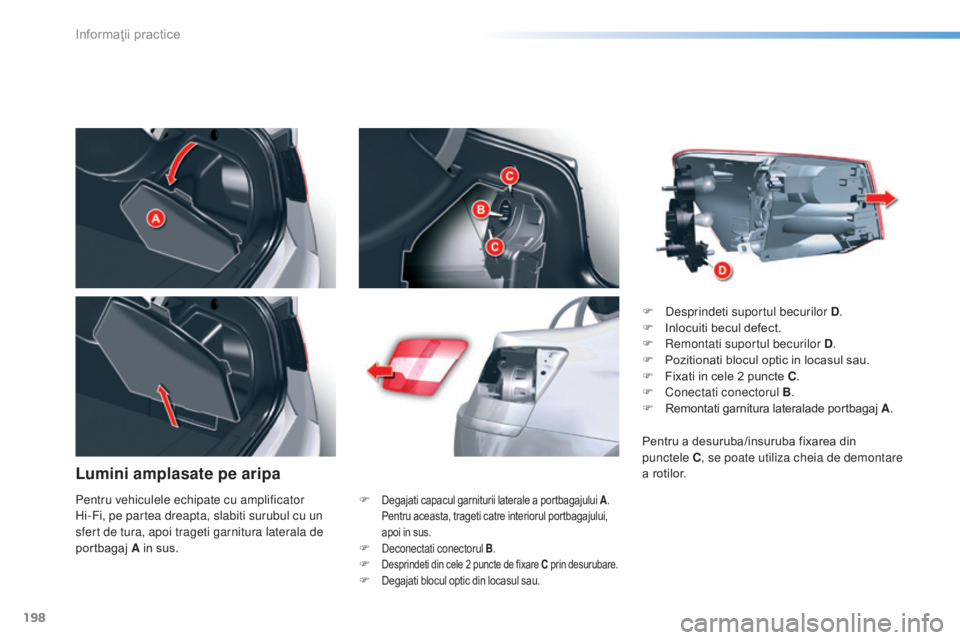

Lumini amplasate pe aripa
F Degajati capacul garniturii laterale a portbagajului A.
Pentru aceasta, trageti catre interiorul portbagajului,
apoi in sus.
F deconectati conectorul B.F Desprindeti din cele 2 puncte de fixare C prin desurubare.F Degajati blocul optic din locasul sau.
F desprindeti suportul becurilor D.
F I nlocuiti becul defect.
F
r
e
montati suportul becurilor D .
F
P
ozitionati blocul optic in locasul sau.
F
F
ixati in cele 2 puncte C .
F
C
onectati conectorul B .
F
R
emontati garnitura lateralade portbagaj A .
Pentru vehiculele echipate cu amplificator
hi
-Fi, pe partea dreapta, slabiti surubul cu un
sfert de tura, apoi trageti garnitura laterala de
portbagaj A in sus. Pentru a desuruba/insuruba fixarea din
punctele C
, se poate utiliza cheia de demontare
a rotilor.
, Q I R U P D L L S U D F W L F H
Page 201 of 384

199
C5_ro_Chap08_information_ed01-2015

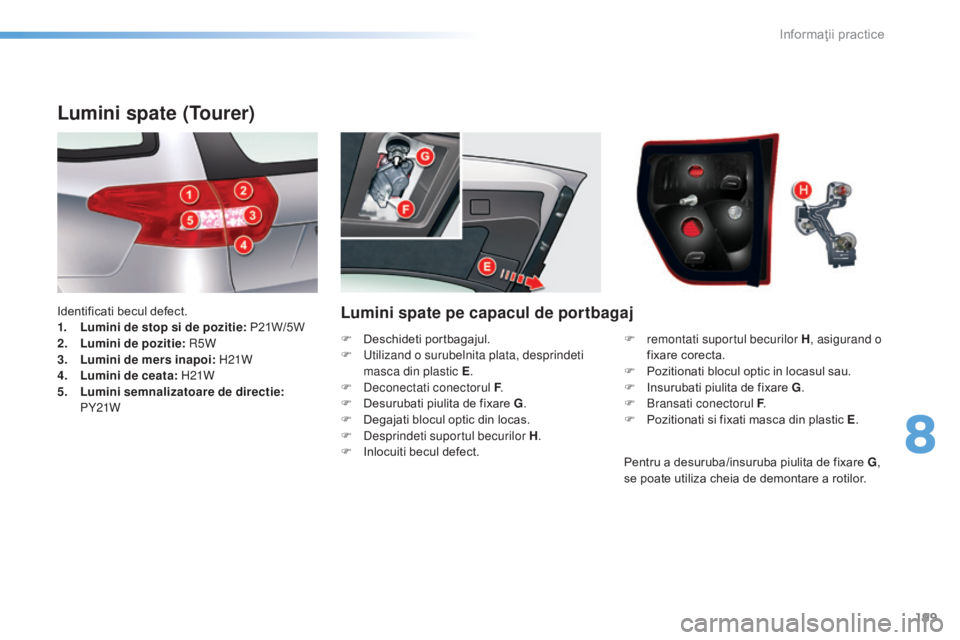

Lumini spate pe capacul de portbagaj
Lumini spate (Tourer)
Identificati becul defect.
1. Lumini de stop si de pozitie: P21W/5 W
2.
L
umini de pozitie: r 5W
3.
L
umini de mers inapoi: h
2
1W
4.
L
umini de ceata: h
2
1W
5.
L
umini semnalizatoare de directie:
PY21W F
r
emontati suportul becurilor H, asigurand o
fixare corecta.
F
P
ozitionati blocul optic in locasul sau.
F
I
nsurubati piulita de fixare G.
F
B
ransati conectorul F.
F
P
ozitionati si fixati masca din plastic E.
F
D
eschideti portbagajul.
F
u tilizand o surubelnita plata, desprindeti
masca din plastic E .
F
d
ec
onectati conectorul F.
F
D
esurubati piulita de fixare G.
F
D
egajati blocul optic din locas.
F
d
es
prindeti suportul becurilor H.
F
I
nlocuiti becul defect.Pentru a desuruba/insuruba piulita de fixare G,
se poate utiliza cheia de demontare a rotilor.
8
Informaţii practice
Page 203 of 384

201
C5_ro_Chap08_information_ed01-2015

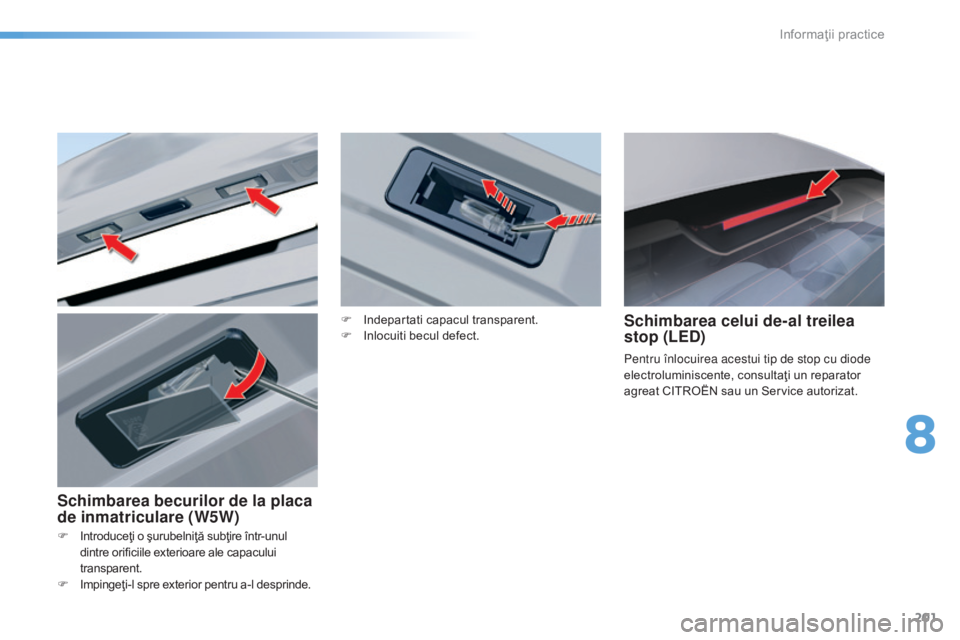

F Introduceţi o şurubelniţă subţire într-unul dintre orificiile exterioare ale capacului
transparent.
F
I
mpingeţi-l spre exterior pentru a-l desprinde.
Schimbarea celui de-al treilea
stop (LED)
Pentru înlocuirea acestui tip de stop cu diode
electroluminiscente, consultaţi un reparator
agreat CITROËN sau un Service autorizat.
F
I
ndepartati capacul transparent.
F
I
nlocuiti becul defect.
Schimbarea becurilor de la placa
de inmatriculare (W5W)
8
, Q I R U P D L L S U D F W L F H
Page 204 of 384

202
C5_ro_Chap08_information_ed01-2015

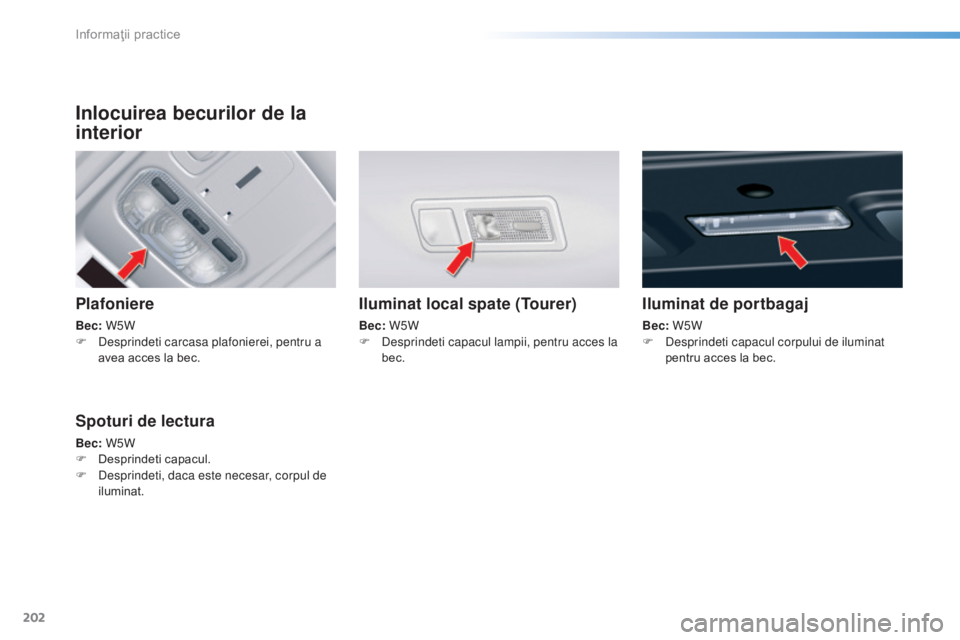

Inlocuirea becurilor de la
interior
Plafoniere
Bec: W5W
F de sprindeti carcasa plafonierei, pentru a
avea acces la bec.
Iluminat local spate (Tourer)
Bec: W5W
F de sprindeti capacul lampii, pentru acces la
bec.
Spoturi de lectura
Bec: W5W
F D esprindeti capacul.
F
d
e
sprindeti, daca este necesar, corpul de
iluminat.
Iluminat de portbagaj
Bec: W5W
F de sprindeti capacul corpului de iluminat
pentru acces la bec.
, Q I R U P D L L S U D F W L F H
Page 205 of 384

203
C5_ro_Chap08_information_ed01-2015

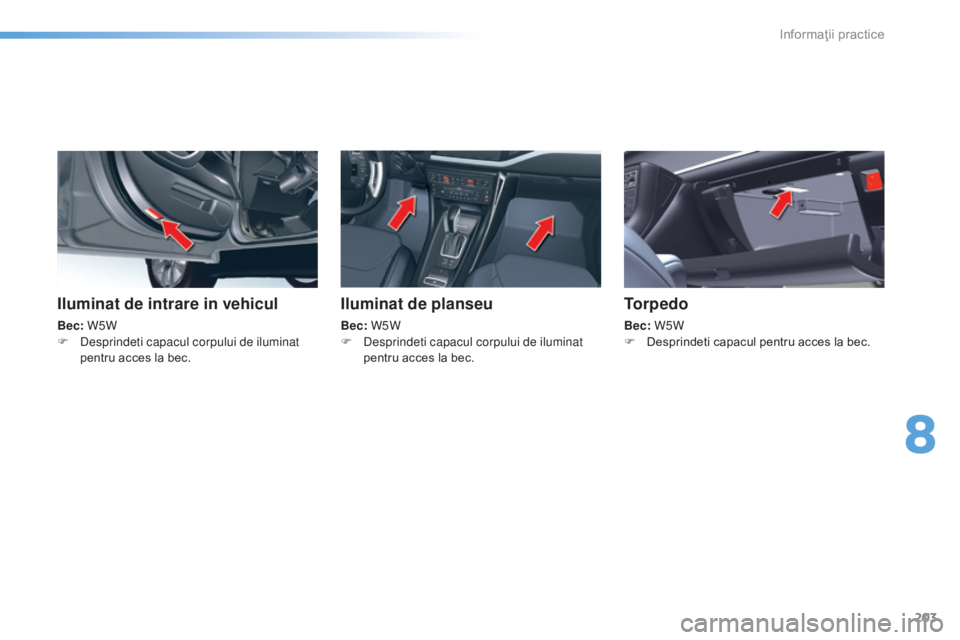

Iluminat de intrare in vehicul
Bec: W5W
F de sprindeti capacul corpului de iluminat
pentru acces la bec.
Iluminat de planseu
Bec: W5W
F de sprindeti capacul corpului de iluminat
pentru acces la bec.
Torpedo
Bec: W5W
F D esprindeti capacul pentru acces la bec.
8
, Q I R U P D L L S U D F W L F H
Page 206 of 384

204
C5_ro_Chap08_information_ed01-2015

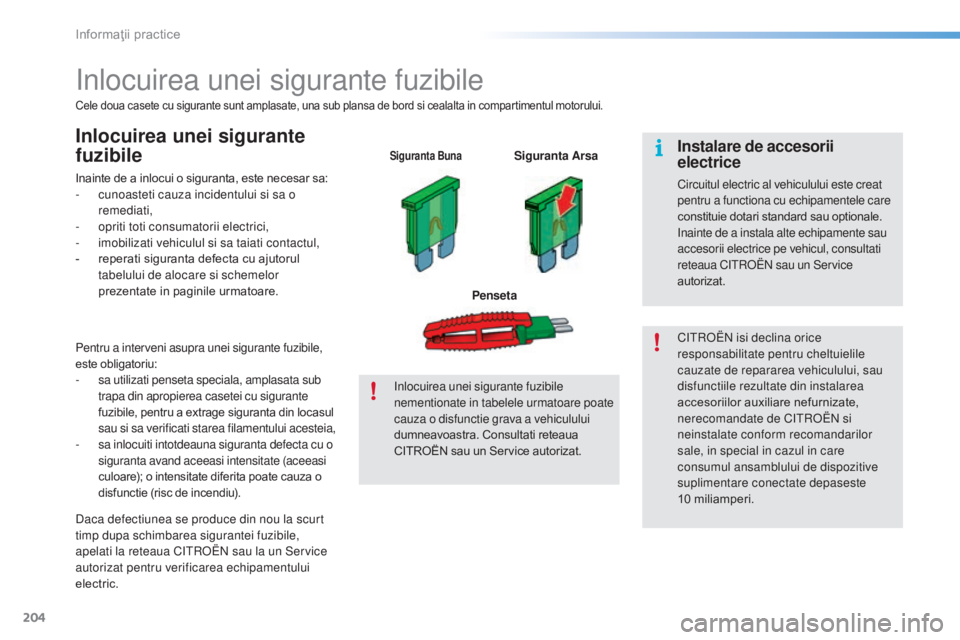

inlocuirea unei sigurante fuzibile
Cele doua casete cu sigurante sunt amplasate, una sub plansa de bord si cealalta in compartimentul motorului.
Inlocuirea unei sigurante
fuzibile
Inainte de a inlocui o siguranta, este necesar sa:
- c unoasteti cauza incidentului si sa o
remediati,
-
o
priti toti consumatorii electrici,
-
i
mobilizati vehiculul si sa taiati contactul,
-
r
eperati siguranta defecta cu ajutorul
tabelului de alocare si schemelor
prezentate in paginile urmatoare.
Siguranta BunaSiguranta Arsa
Penseta
da
ca defectiunea se produce din nou la scurt
timp dupa schimbarea sigurantei fuzibile,
apelati la reteaua C
i
troën
sau la un Service
autorizat pentru verificarea echipamentului
electric.
Pentru a interveni asupra unei sigurante fuzibile,
este obligatoriu:
-
s
a utilizati penseta speciala, amplasata sub
trapa din apropierea casetei cu sigurante
fuzibile, pentru a extrage siguranta din locasul
sau si sa verificati starea filamentului acesteia,
-
s
a inlocuiti intotdeauna siguranta defecta cu o
siguranta avand aceeasi intensitate (aceeasi
culoare); o intensitate diferita poate cauza o
disfunctie (risc de incendiu).
inlocuirea unei sigurante fuzibile
n ementionate in tabelele urmatoare poate
cauza o disfunctie grava a vehiculului
dumneavoastra. Consultati reteaua
CITROËN sau un Service autorizat. C
i
troën isi declina orice
responsabilitate pentru cheltuielile
cauzate de repararea vehiculului, sau
disfunctiile rezultate din instalarea
accesoriilor auxiliare nefurnizate,
nerecomandate de C
i
troën si
neinstalate conform recomandarilor
sale, in special in cazul in care
consumul ansamblului de dispozitive
suplimentare conectate depaseste
10
mil
iamperi.
Instalare de accesorii
electrice
Circuitul electric al vehiculului este creat
pentru a functiona cu echipamentele care
constituie dotari standard sau optionale.
ina
inte de a instala alte echipamente sau
accesorii electrice pe vehicul, consultati
reteaua C
i
troën sau un Service
autorizat.
Informaţii practice
