CITROEN C5 2016 Kezelési útmutató (in Hungarian)

199
C5_hu_Chap08_information_ed01-2015
A csomagtérajtón elhelyezkedő lámpák izzóinak cseréje
Hátsó lámpák (Tourer)
Keresse meg a kiégett izzót.
1. Fék- és helyzetjelző lámpák: P21W/5 W
2.
H

elyzetjelző lámpák: R5W
3.
T

olatólámpák: H21W
4.
K

ödlámpák: H21W
5.
I

rányjelzők: PY21W F

P
attintsa a helyére a H izzótartót.
F

H
elyezze vissza a lámpát a helyére.
F

C
savarja be a G rögzítőcsavart.
F

K
össe vissza a F csatlakozót.
F
t
e
gye vissza és pattintsa a helyére az E
műanyag takarást.
F

N
yissa ki a csomagtartót.
F

E
gy lapos csavarhúzó segítségével
távolítsa el az E műanyag takarást.
F

K
össe le az F csatlakozót.
F

C
savarja ki a G rögzítőcsavart.
F

V
egye ki a lámpát a helyéről.
F

P
attintsa ki a H izzótartót.
F

C
serélje ki a hibás izzót.
a

G rögzítőcsavarok meghúzásához és
kilazításához használhatja a kerékkulcsot.
8
Gyakorlati tudnivalók

200
C5_hu_Chap08_information_ed01-2015

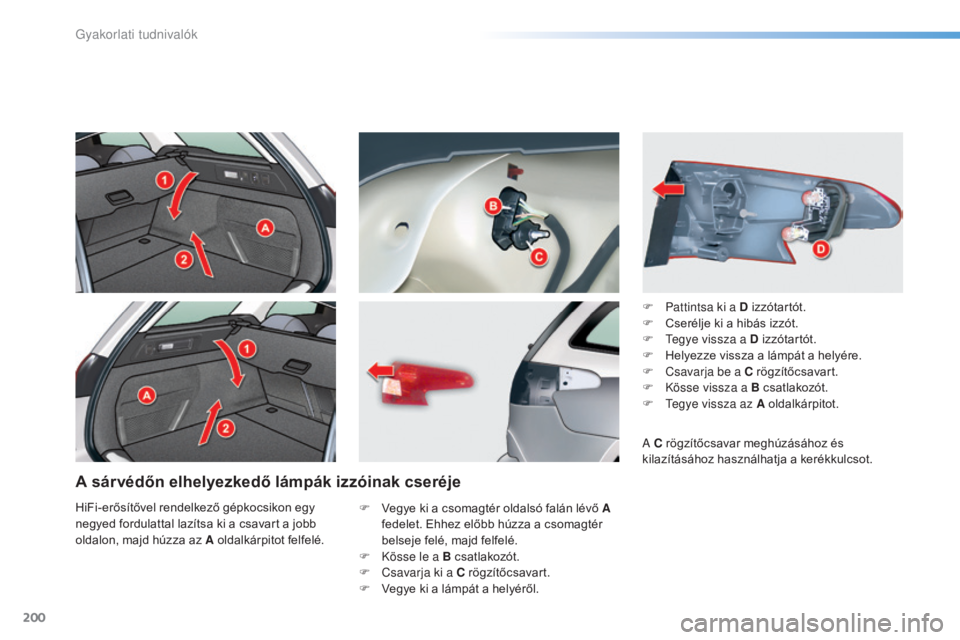

A sárvédőn elhelyezkedő lámpák izzóinak cseréje
F Vegye ki a csomagtér oldalsó falán lévő A fedelet. Ehhez előbb húzza a csomagtér
belseje felé, majd felfelé.
F

K
össe le a B csatlakozót.
F

C
savarja ki a C rögzítőcsavart.
F

V
egye ki a lámpát a helyéről. F

P
attintsa ki a D izzótartót.
F
C
serélje ki a hibás izzót.
F t
e
gye vissza a D izzótartót.
F
H
elyezze vissza a lámpát a helyére.
F
C
savarja be a C rögzítőcsavart.
F
K
össe vissza a B csatlakozót.
F t
e
gye vissza az A oldalkárpitot.
HiFi-erősítővel rendelkező gépkocsikon egy
negyed fordulattal lazítsa ki a csavart a jobb
oldalon, majd húzza az A oldalkárpitot felfelé.
a
C rögzítőcsavar meghúzásához és
kilazításához használhatja a kerékkulcsot.
Gyakorlati tudnivalók

201
C5_hu_Chap08_information_ed01-2015

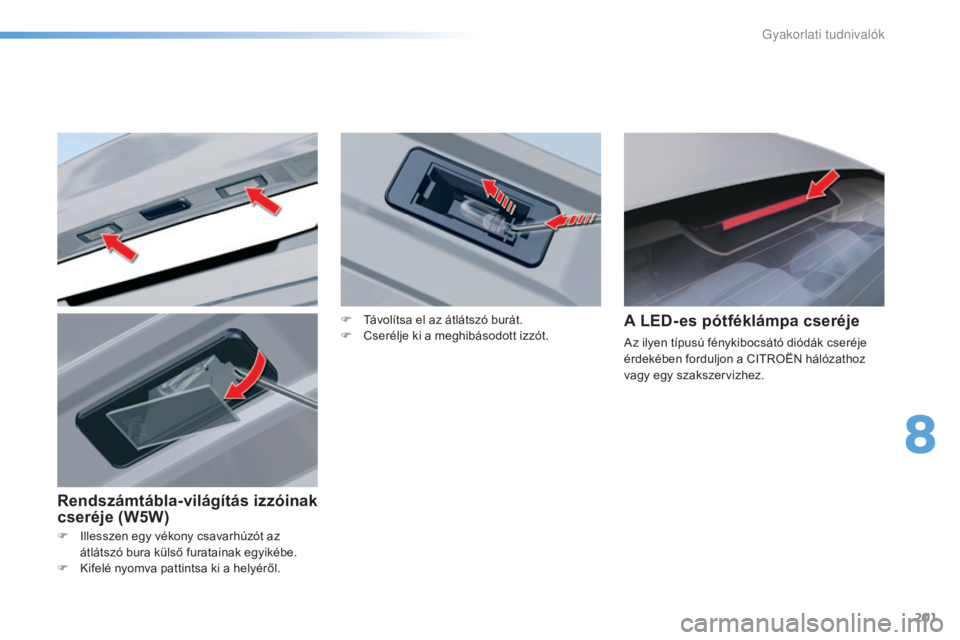

F Illesszen egy vékony csavarhúzót az átlátszó bura külső furatainak egyikébe.
F

K
ifelé nyomva pattintsa ki a helyéről.
A LED- es pótféklámpa cseréje
Az ilyen típusú fénykibocsátó diódák cseréje
érdekében forduljon a CITROËN hálózathoz
vagy egy szakszervizhez.
F

T

ávolítsa el az átlátszó burát.
F
C
serélje ki a meghibásodott izzót.
Rendszámtábla-világítás izzóinak
cseréje (W5W)
8
Gy

202
C5_hu_Chap08_information_ed01-2015
Belső világítás izzóinak
cseréje
Plafonvilágítás
Izzó: W5W
F P attintsa le a plafonvilágítás buráját, hogy
hozzáférjen az izzóhoz.
Hátsó olvasólámpák (Tourer)
Izzó: W5W
F P attintsa le az olvasólámpa fedelét, hogy
hozzáférjen az izzóhoz.
Olvasólámpák
Izzó: W5W
F P attintsa le a fedelet.
F

H
a szükséges, pattintsa le az adott
olvasólámpa borítását.
Csomagtér-világítás
Izzó: W5W
F A z izzóhoz való hozzáféréshez pattintsa le
a fedelet.
Gyakorlati tudnival

203
C5_hu_Chap08_information_ed01-2015

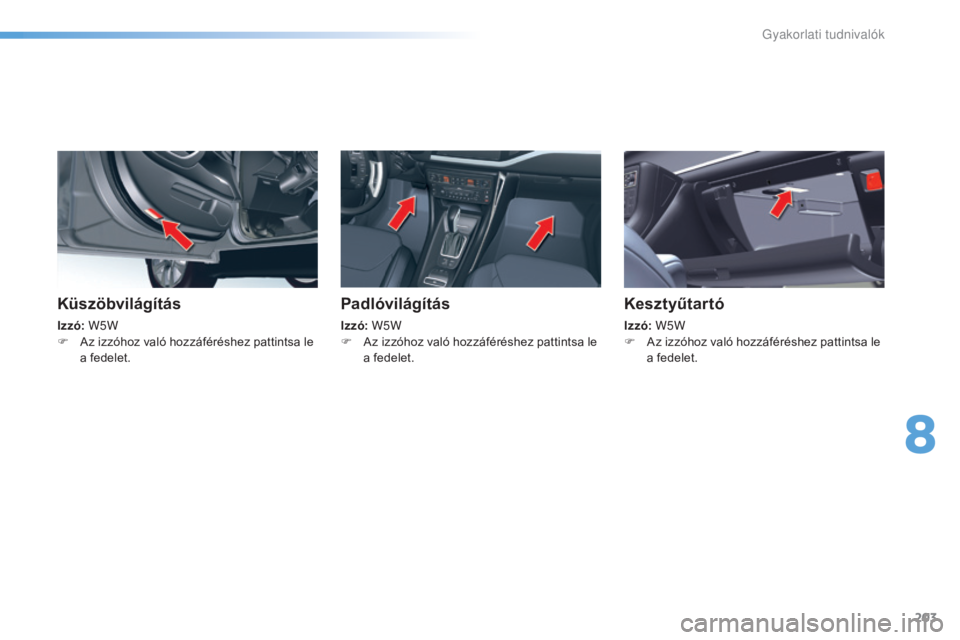

Küszöbvilágítás
Izzó: W5W
F A z izzóhoz való hozzáféréshez pattintsa le
a fedelet.
Padlóvilágítás
Izzó: W5W
F A z izzóhoz való hozzáféréshez pattintsa le
a fedelet.
Kesztyűtartó
Izzó: W5W
F A z izzóhoz való hozzáféréshez pattintsa le
a fedelet.
8
Gyakorlati tudnival

204
C5_hu_Chap08_information_ed01-2015

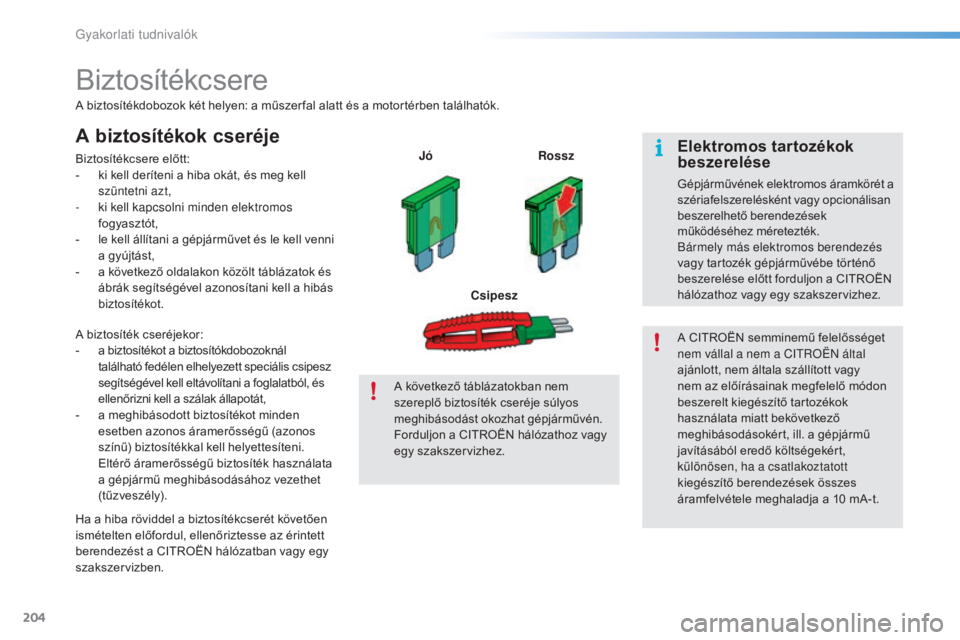

Biztosítékcsere
A biztosítékdobozok két helyen: a műszer fal alatt és a motortérben találhatók.
A biztosítékok cseréje
Biztosítékcsere előtt:
- k i kell deríteni a hiba okát, és meg kell
szüntetni azt,
-

k
i kell kapcsolni minden elektromos
fogyasztót,
-

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
-

a k
övetkező oldalakon közölt táblázatok és
ábrák segítségével azonosítani kell a hibás
biztosítékot. Jó
Rossz
Csipesz
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a CITROËN hálózatban vagy egy
szakszervizben. A biztosíték cseréjekor:
-
a b
iztosítékot a biztosítókdobozoknál
található fedélen elhelyezett speciális csipesz
segítségével kell eltávolítani a foglalatból, és
ellenőrizni kell a szálak állapotát,
-

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély). A következő táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a CITROËN hálózathoz vagy
egy szakszervizhez.A CITROËN semminemű felelősséget
nem vállal a nem a C
i

t
R
OËN által
ajánlott, nem általa szállított vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok
használata miatt bekövetkező
meghibásodásokért, ill. a gépjármű
javításából eredő költségekért,
különösen, ha a csatlakoztatott
kiegészítő berendezések összes
áramfelvétele meghaladja a 10
mA-t.Elektromos tartozékok
beszerelése
Gépjárművének elektromos áramkörét a
szériafelszerelésként vagy opcionálisan
beszerelhető berendezések
működéséhez méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a CITROËN
hálózathoz vagy egy szakszervizhez.
Gyakorlati tudnival

205
C5_hu_Chap08_information_ed01-2015

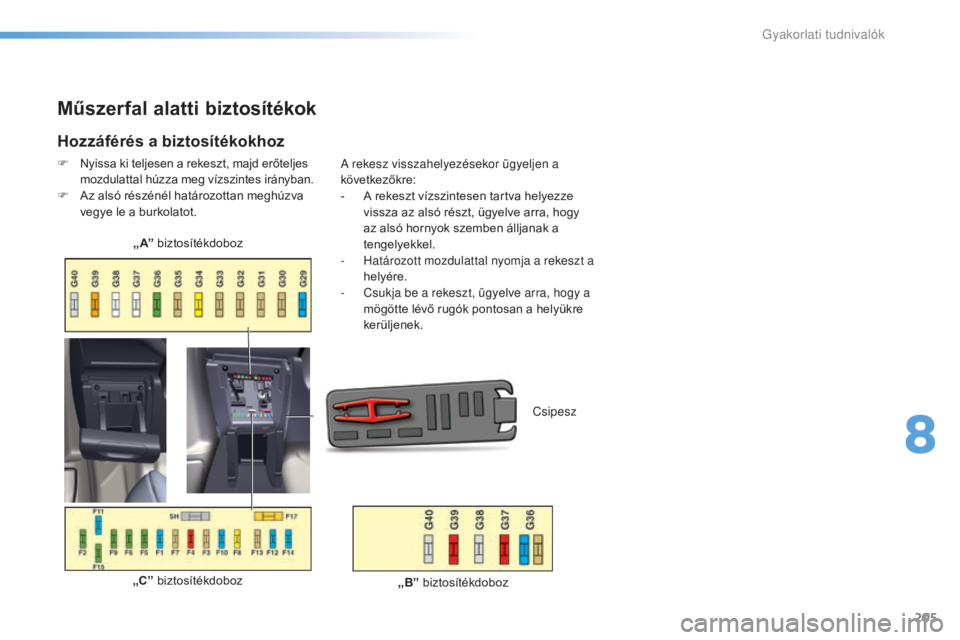

Műszerfal alatti biztosítékok
Hozzáférés a biztosítékokhoz
F Nyissa ki teljesen a rekeszt, majd erőteljes mozdulattal húzza meg vízszintes irányban.
F

A
z alsó részénél határozottan meghúzva
vegye le a burkolatot.
„C” biztosítékdoboz
„ A”
biztosítékdoboz
Csipesza rekesz visszahelyezésekor ügyeljen a
következőkre:
-

A r
ekeszt vízszintesen tartva helyezze
vissza az alsó részt, ügyelve arra, hogy
az alsó hornyok szemben álljanak a
tengelyekkel.
-

H
atározott mozdulattal nyomja a rekeszt a
helyére.
-

C
sukja be a rekeszt, ügyelve arra, hogy a
mögötte lévő rugók pontosan a helyükre
kerüljenek.
„B” biztosítékdoboz
8
Gyakorlati tudnival

206
C5_hu_Chap08_information_ed01-2015
„A” biztosítékdoboz
„B” biztosítékdoboz
BiztosítékÁramerősség Funkciók
G29 -Használaton kívül
G30 5
AFűthető visszapillantók
G31 5
AEső- és fényérzékelő
G32 5
AKikapcsolt biztonsági övek visszajelzői
G33 5
AElektrokróm visszapillantók
G34 20
AÁrnyékoló (Limuzin)
G35 5
AUtasoldali ajtó világítása - Utasoldali visszapillantó beállítása
G36 30
AMotoros csomagtérajtó (Tourer)
G37 20
AElső ülések fűtése
G38 30
AElektromosan állítható vezetőülés
G39 30
AElektromosan állítható utasülés - HIFI-erősítő
G40 3
AVontatmány-kiszolgálóegység (BSR) tápellátása
Biztosíték Áramerősség Funkciók
G36 15


A6
fokozatú automata sebességváltó
G37 10


ANappali lámpák - Diagnosztikai csatlakozó
G38 3
ACDS/ASR
G39 10


AHidraulikus felfüggesztés
G40 3
ASTOP kapcsoló
Gyakorlati tudnivalók

207
C5_hu_Chap08_information_ed01-2015
„C” biztosítékdoboz
BiztosítékÁramerősség Funkciók
F1 15


AHátsó ablaktörlő (Tourer)
F2 30
AReteszelés és szuperreteszelés reléje
F3 5
A
lé
gzsákrendszer
F4 10


AAutomata sebességváltó - Kiegészítő fűtés vezérlőegysége (dízelmotorok) - Elektrokróm visszapillantók
F5 30
AElső ablakemelő - Napfénytető - Utasoldali ajtó világítása - Utasoldali visszapillantó beállítása
F6 30
AHátsó ablakemelő
F7 5
ASminktükör világítása - Kesztyűtartó-világítás - Plafonvilágítás - Hordozható lámpa (Tourer)
F8 20
AAutórádió - Kormánykerék vezérlőgombjai - Kijelző - Kerékcsnyomás-ellenőrzés - Motoros csomagtérajtó vezérlőegysége
F9 30
ASzivargyújtó - 12
voltos első csatlakozó
F10 15


ARiasztó - Kormánykerék vezérlőgombjai, jelzőberendezések és ablaktörlő-kapcsoló
F11 15


AGyújtáskapcsoló alacsony áramerősségű tápellátása
F12 15


A
Elektromosan állítható vezetőülés - Műszercsoport - Kikapcsolt biztonsági övek visszajelzői - Légkondicionáló vezérlőgombjai
F135 AMotor-kiszolgálóegység - Hidraulikus felfüggesztés szivattyújának megszakító reléje - Légzsák-vezérlőegység
tápellátása
F14 15


AEső- és fényérzékelő - Parkolássegítő berendezés - Elektromosan állítható utasülés - Vontatmány-kiszolgálóegység
(BSR) - HIFI-erősítő vezérlőegysége - Kihangosító készlet - Véletlen sávelhagyásra figyelmeztető jelzés
F15 30
AReteszelés és szuperreteszelés reléje
F17 40
AHátsó szélvédőfűtés - Fűthető külső visszapillantók
FSH SHUNTP
a
R
KO
l
ó

s
Ö
N
t
8
Gyakorlati tudnivalók

208
C5_hu_Chap08_information_ed01-2015

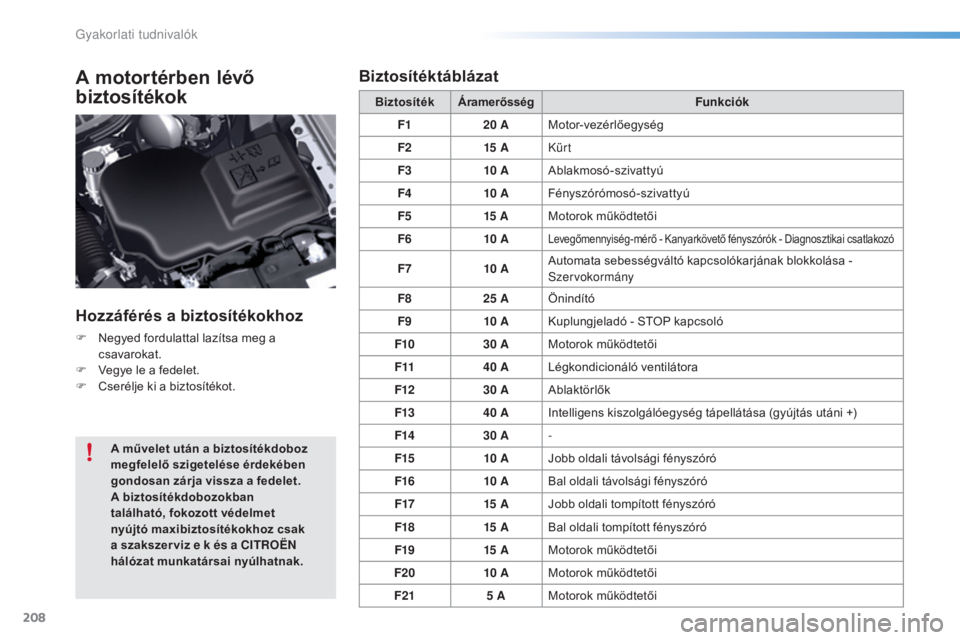

A motortérben lévő
biztosítékok
Hozzáférés a biztosítékokhoz
F Negyed fordulattal lazítsa meg a csavarokat.
F

V
egye le a fedelet.
F

C
serélje ki a biztosítékot. Biztosíték
Áramerősség Funkciók
F1 20 A
Motor-vezérlőegység
F2 15

A
Kürt
F3 10

A
Ablakmosó-szivattyú
F4 10

A
Fényszórómosó-szivattyú
F5 15

A
Motorok működtetői
F6 10

A
Levegőmennyiség-mérő - Kanyarkövető fényszórók - Diagnosztikai csatlakozó
F7
10 AAutomata sebességváltó kapcsolókarjának blokkolása - sz
ervokormány
F8 25
AÖnindító
F9 10


AKuplungjeladó - STOP kapcsoló
F10 30
AMotorok működtetői
F11 40
ALégkondicionáló ventilátora
F12 30
AAblaktörlők
F13 40
AIntelligens kiszolgálóegység tápellátása (gyújtás utáni +)
F14 30
A-
F15 10


AJobb oldali távolsági fényszóró
F16 10


ABal oldali távolsági fényszóró
F17 15


AJobb oldali tompított fényszóró
F18 15


ABal oldali tompított fényszóró
F19 15


AMotorok működtetői
F20 10


AMotorok működtetői
F21 5
AMotorok működtetői
A művelet után a biztosítékdoboz
megfelelő szigetelése érdekében
gondosan zárja vissza a fedelet.
A biztosítékdobozokban
található, fokozott védelmet
nyújtó maxibiztosítékokhoz csak
a szakszerviz
e k és a CITROËN
hálózat munkatársai nyúlhatnak.
Biztosítéktáblázat
