CITROEN C5 AIRCROSS 2020 Betriebsanleitungen (in German)

209

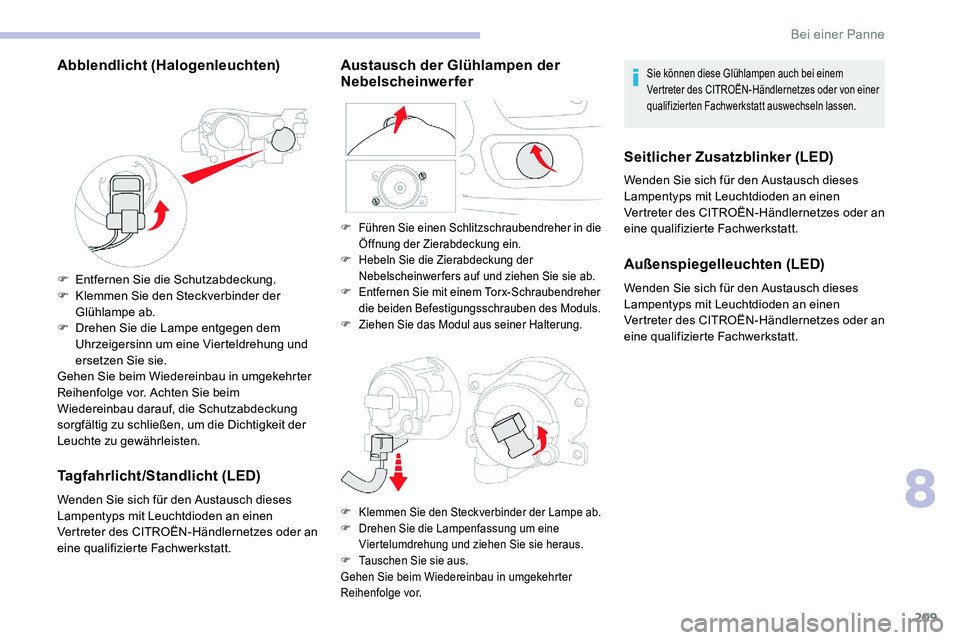

Abblendlicht (Halogenleuchten)
F Entfernen Sie die Schutzabdeckung.
F K lemmen Sie den Steckverbinder der
Glühlampe ab.
F

D
rehen Sie die Lampe entgegen dem
Uhrzeigersinn um eine Vierteldrehung und
ersetzen Sie sie.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. Achten Sie beim
Wiedereinbau darauf, die Schutzabdeckung
sorgfältig zu schließen, um die Dichtigkeit der
Leuchte zu gewährleisten.
Tagfahrlicht/Standlicht (LED)
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Austausch der Glühlampen der
NebelscheinwerferSie können diese Glühlampen auch bei einem
Vertreter des CITROËN-Händlernetzes oder von einer
qualifizierten Fachwerkstatt auswechseln lassen.
Seitlicher Zusatzblinker (LED)
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Außenspiegelleuchten (LED)
Wenden Sie sich für den Austausch dieses
Lampentyps mit Leuchtdioden an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
F Führen Sie einen Schlitzschraubendreher in die Öffnung der Zierabdeckung ein.
F

H
ebeln Sie die Zierabdeckung der
Nebelscheinwerfers auf und ziehen Sie sie ab.
F

E
ntfernen Sie mit einem Torx-Schraubendreher
die beiden Befestigungsschrauben des Moduls.
F

Z
iehen Sie das Modul aus seiner Halterung.
F Klemmen Sie den Steckverbinder der Lampe ab.
F D rehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie heraus.
F

T
auschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
8
Bei einer Panne

210

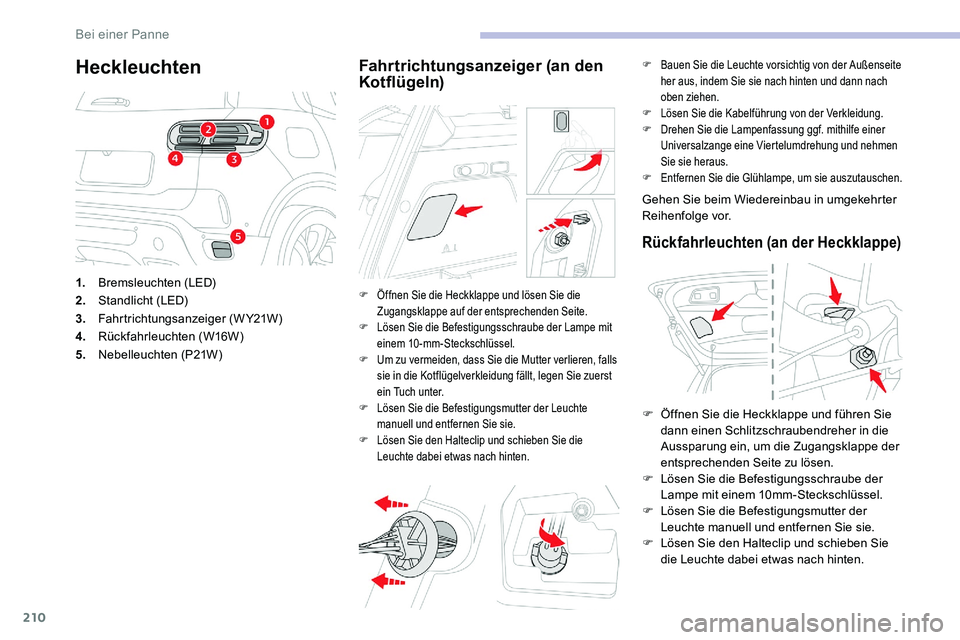

Heckleuchten
1.Bremsleuchten (LED)
2. Standlicht (LED)
3. Fahrtrichtungsanzeiger (WY21W)
4. Rückfahrleuchten (W16W)
5. Nebelleuchten (P21W)
Fahrtrichtungsanzeiger (an den
Kotflügeln)
F Öffnen Sie die Heckklappe und lösen Sie die
Zugangsklappe auf der entsprechenden Seite.
F

L
ösen Sie die Befestigungsschraube der Lampe mit
einem 10-mm-Steckschlüssel.
F

U
m zu vermeiden, dass Sie die Mutter verlieren, falls
sie in die Kotflügelverkleidung fällt, legen Sie zuerst
ein Tuch unter.
F

L
ösen Sie die Befestigungsmutter der Leuchte
manuell und entfernen Sie sie.
F

L
ösen Sie den Halteclip und schieben Sie die
Leuchte dabei etwas nach hinten. F

B
auen Sie die Leuchte vorsichtig von der Außenseite
her aus, indem Sie sie nach hinten und dann nach
oben ziehen.
F
L
ösen Sie die Kabelführung von der Verkleidung.
F
D
rehen Sie die Lampenfassung ggf. mithilfe einer
Universalzange eine Viertelumdrehung und nehmen
Sie sie heraus.
F
E
ntfernen Sie die Glühlampe, um sie auszutauschen.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Rückfahrleuchten (an der Heckklappe)
F Öffnen Sie die Heckklappe und führen Sie
dann einen Schlitzschraubendreher in die
Aussparung ein, um die Zugangsklappe der
entsprechenden Seite zu lösen.
F

L
ösen Sie die Befestigungsschraube der
Lampe mit einem 10mm-Steckschlüssel.
F

L
ösen Sie die Befestigungsmutter der
Leuchte manuell und entfernen Sie sie.
F

L
ösen Sie den Halteclip und schieben Sie
die Leuchte dabei etwas nach hinten.
Bei einer Panne

211
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.

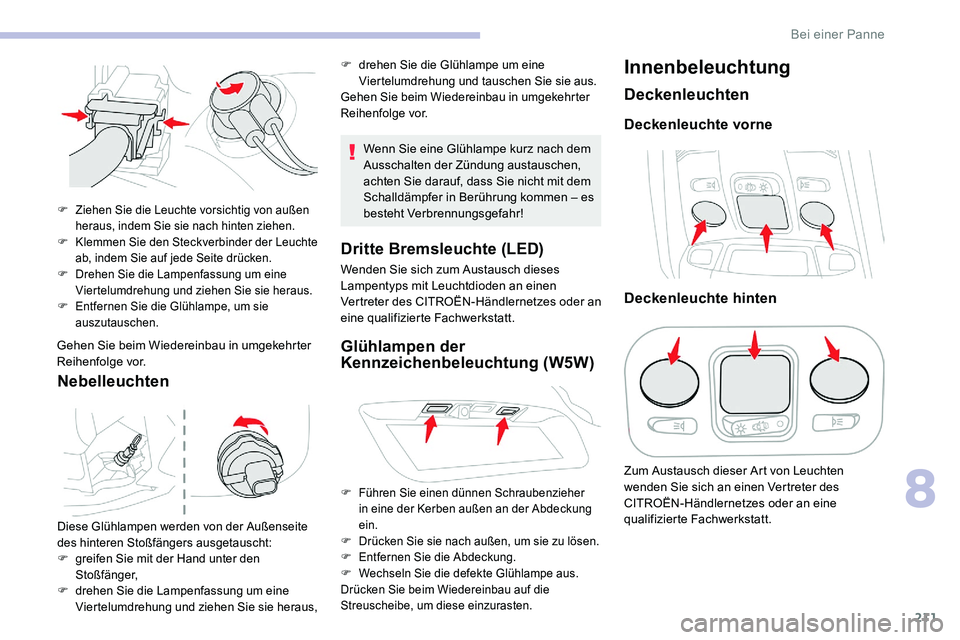

Nebelleuchten
Wenn Sie eine Glühlampe kurz nach dem
Ausschalten der Zündung austauschen,
achten Sie darauf, dass Sie nicht mit dem
Schalldämpfer in Berührung kommen – es
besteht Verbrennungsgefahr!
Dritte Bremsleuchte (LED)
Wenden Sie sich zum Austausch dieses
Lampentyps mit Leuchtdioden an einen
Vertreter des CITROËN-Händlernetzes oder an
eine qualifizierte Fachwerkstatt.
Glühlampen der
Kennzeichenbeleuchtung (W5W)
Innenbeleuchtung
Deckenleuchten
Deckenleuchte vorne
F Ziehen Sie die Leuchte vorsichtig von außen heraus, indem Sie sie nach hinten ziehen.
F

K
lemmen Sie den Steckverbinder der Leuchte
ab, indem Sie auf jede Seite drücken.
F

D
rehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie heraus.
F

E
ntfernen Sie die Glühlampe, um sie
auszutauschen.
Diese Glühlampen werden von der Außenseite
des hinteren Stoßfängers ausgetauscht:
F

g
reifen Sie mit der Hand unter den
Stoßfänger,
F

d
rehen Sie die Lampenfassung um eine
Viertelumdrehung und ziehen Sie sie heraus, F

d
rehen Sie die Glühlampe um eine
Viertelumdrehung und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
F Führen Sie einen dünnen Schraubenzieher in eine der Kerben außen an der Abdeckung
ein.
F

D
rücken Sie sie nach außen, um sie zu lösen.
F

E
ntfernen Sie die Abdeckung.
F

W
echseln Sie die defekte Glühlampe aus.
Drücken Sie beim Wiedereinbau auf die
Streuscheibe, um diese einzurasten.
Deckenleuchte hinten
Zum Austausch dieser Art von Leuchten
wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
8
Bei einer Panne

212

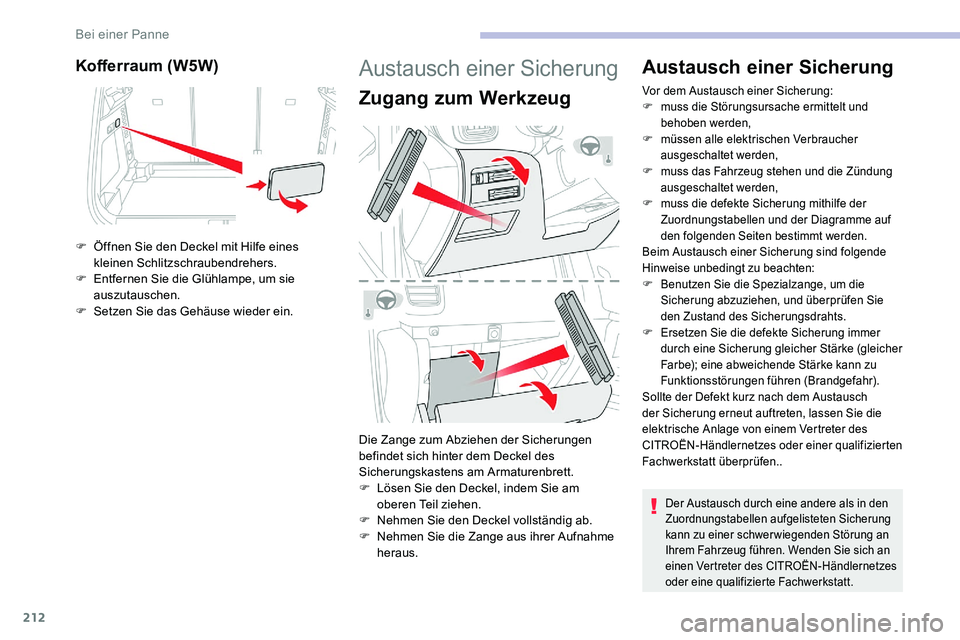

Kofferraum (W5W)
F Öffnen Sie den Deckel mit Hilfe eines kleinen Schlitzschraubendrehers.
F

E
ntfernen Sie die Glühlampe, um sie
auszutauschen.
F

S
etzen Sie das Gehäuse wieder ein.
Austausch einer Sicherung
Zugang zum Werkzeug
Die Zange zum Abziehen der Sicherungen
befindet sich hinter dem Deckel des
Sicherungskastens am Armaturenbrett.
F
L
ösen Sie den Deckel, indem Sie am
oberen Teil ziehen.
F

N
ehmen Sie den Deckel vollständig ab.
F

N
ehmen Sie die Zange aus ihrer Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
F m uss die Störungsursache ermittelt und
behoben werden,
F

m
üssen alle elektrischen Verbraucher
ausgeschaltet werden,
F

m
uss das Fahrzeug stehen und die Zündung
ausgeschaltet werden,
F

m
uss die defekte Sicherung mithilfe der
Zuordnungstabellen und der Diagramme auf
den folgenden Seiten bestimmt werden.
Beim Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
F

B
enutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie
den Zustand des Sicherungsdrahts.
F

E
rsetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen (Brandgefahr).
Sollte der Defekt kurz nach dem Austausch
der Sicherung erneut auftreten, lassen Sie die
elektrische Anlage von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen..
Der Austausch durch eine andere als in den
Zuordnungstabellen aufgelisteten Sicherung
kann zu einer schwerwiegenden Störung an
Ihrem Fahrzeug führen. Wenden Sie sich an
einen Vertreter des CITROËN-Händlernetzes
oder eine qualifizierte Fachwerkstatt.
Bei einer Panne

213
Einbau von elektrischem Zubehör
Die elektrische Anlage Ihres Fahrzeugs wurde so
konzipiert, dass sie mit der elektrischen Serien-
oder Sonderausstattung störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter des
CITROËN-Händlernetzes oder eine qualifizierte
Fachwerkstatt, bevor Sie andere elektrische
Zubehörteile oder Ausstattungen einbauen.
Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die Verwendung
von elektrischem Zubehör ist, welches nicht von
CITROËN geliefert und empfohlen wird und/oder
nicht nach den entsprechenden Richtlinien des
Herstellers eingebaut wurde, übernimmt CITROËN
grundsätzlich keine Haftung, leistet keinen Ersatz
und erstattet nicht die daraus entstandenen
Instandsetzungskosten, insbesondere wenn der
Verbrauch aller angeschlossenen Zubehörgeräte
mehr als 10 mA beträgt

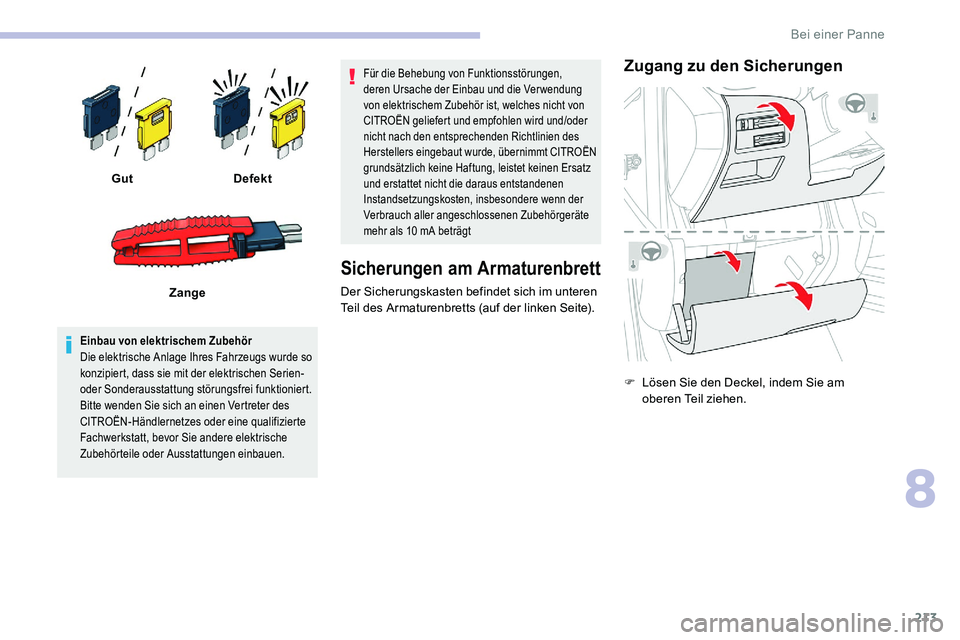

Sicherungen am Armaturenbrett
Der Sicherungskasten befindet sich im unteren
Teil des Armaturenbretts (auf der linken Seite).
Zugang zu den Sicherungen
F Lösen Sie den Deckel, indem Sie am oberen Teil ziehen.
Gut
Defekt
Zange
8
Bei einer Panne

214

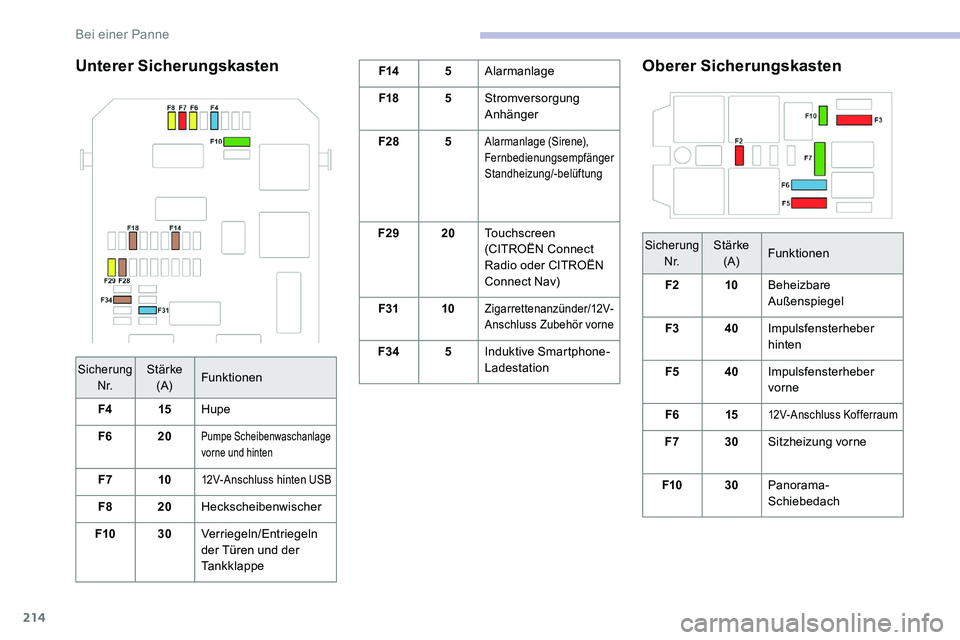

Unterer SicherungskastenF145Alarmanlage
F18 5Stromversorgung
Anhänger
F28 5
Alarmanlage (Sirene),
Fernbedienungsempfänger
Standheizung/-belüftung
F2920Touchscreen
(CITROËN Connect
Radio oder CITROËN
Connect Nav)
F31 10
Zigarrettenanzünder/12V-
Anschluss Zubehör vorne
F34 5Induktive Smartphone-
Ladestation
Oberer Sicherungskasten
Sicherung
N r.Stärke (A) Funktionen
F2 10Beheizbare
Außenspiegel
F3 40Impulsfensterheber
hinten
F5 40Impulsfensterheber
vorne
F6 15
12V-Anschluss Kofferraum
F730Sitzheizung vorne
F10 30Panorama-
Schiebedach
Sicherung
N r.Stärke (A) Funktionen
F4 15Hupe
F6 20
Pumpe Scheibenwaschanlage
vorne und hinten
F7 1012V-Anschluss hinten USB
F820Heckscheibenwischer
F10 30Verriegeln/Entriegeln
der Türen und der
Tankklappe
Bei einer Panne

215
Sicherung N r.Stärke (A) Funktionen
F1 40Lüftermotor der
Klimaanlage
F16 20
Beheizbare Windschutzscheibe
F18 10Fernlicht rechts
F19 10Fernlicht links
F24 40Stromversorgung
Anhänger
F26 25Nebelscheinwerfer
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie verbrauchte Batterien an
einer dafür vorgesehenen Sammelstelle
ab.
Schützen Sie Augen und Gesicht, bevor Sie
mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.

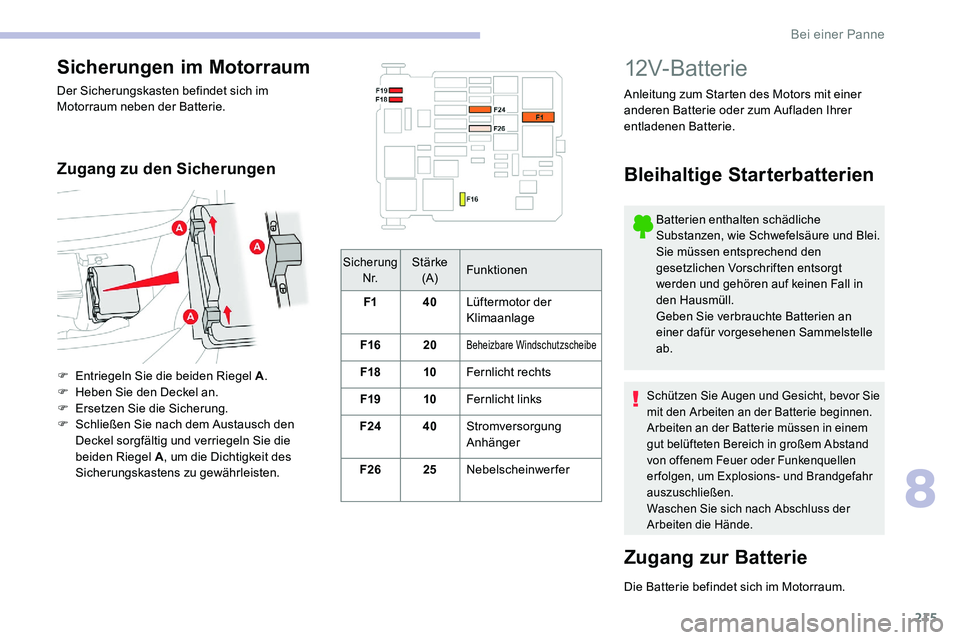

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den Sicherungen
F Entriegeln Sie die beiden Riegel A .
F H eben Sie den Deckel an.
F

E
rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig und verriegeln Sie die
beiden Riegel A , um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
8
Bei einer Panne

216

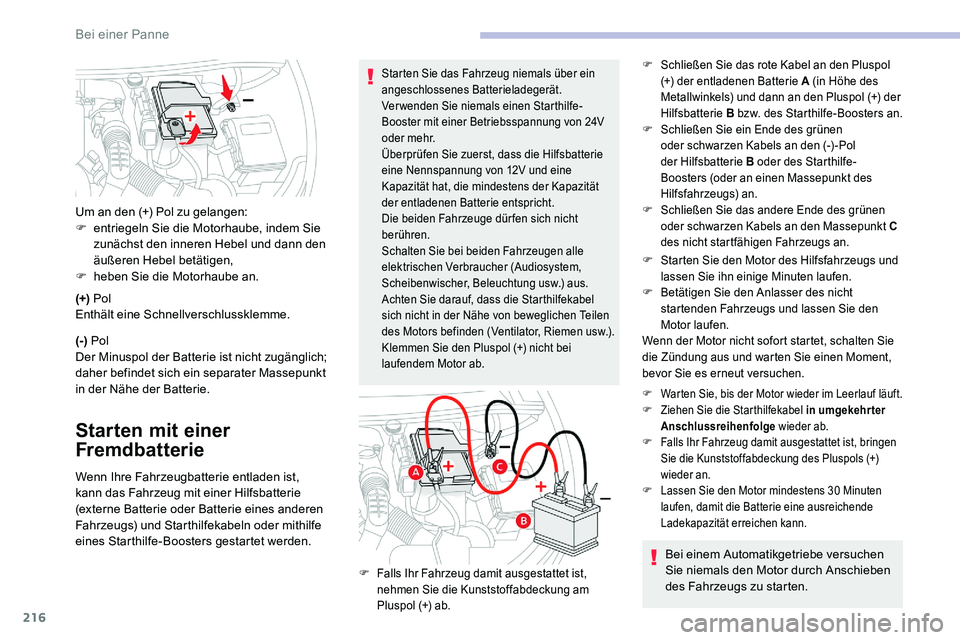

(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt
in der Nähe der Batterie.
Starten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie
(externe Batterie oder Batterie eines anderen
Fahrzeugs) und Starthilfekabeln oder mithilfe
eines Starthilfe-Boosters gestartet werden. Um an den (+) Pol zu gelangen:
F

e
ntriegeln Sie die Motorhaube, indem Sie
zunächst den inneren Hebel und dann den
äußeren Hebel betätigen,
F
h
eben Sie die Motorhaube an.
Starten Sie das Fahrzeug niemals über ein
angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von 24V
oder mehr.
Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der Kapazität
der entladenen Batterie entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen Teilen
des Motors befinden (Ventilator, Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.F Schließen Sie das rote Kabel an den Pluspol
(+) der entladenen Batterie A (in Höhe des
Metallwinkels) und dann an den Pluspol (+) der
Hilfsbatterie B bzw. des Starthilfe-Boosters an.
F

S
chließen Sie ein Ende des grünen
oder schwarzen Kabels an den (-) -Pol
der Hilfsbatterie B oder des Starthilfe-
Boosters (oder an einen Massepunkt des
Hilfsfahrzeugs) an.
F

S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht startfähigen Fahrzeugs an.
F

F

alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F Starten Sie den Motor des Hilfsfahrzeugs und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten Sie
die Zündung aus und warten Sie einen Moment,
bevor Sie es erneut versuchen.
F Warten Sie, bis der Motor wieder im Leerlauf läuft.
F Z iehen Sie die Starthilfekabel in umgekehrter
Anschlussreihenfolge wieder ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Kunststoffabdeckung des Pluspols (+)
wieder an.
F

L
assen Sie den Motor mindestens 30 Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann.
Bei einem Automatikgetriebe versuchen
Sie niemals den Motor durch Anschieben
des Fahrzeugs zu starten.
Bei einer Panne

217

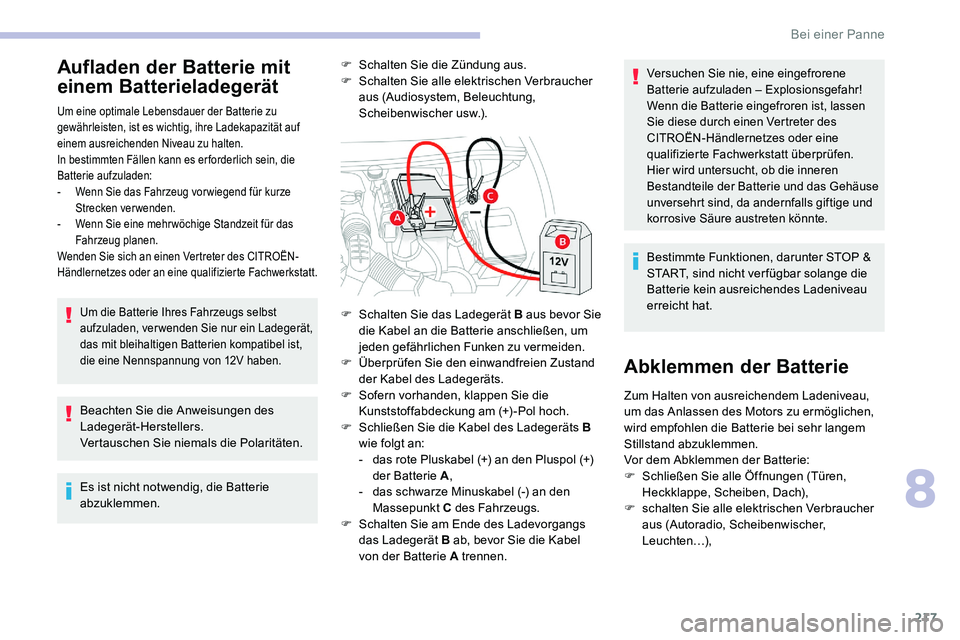

Aufladen der Batterie mit
einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie zu
gewährleisten, ist es wichtig, ihre Ladekapazität auf
einem ausreichenden Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein, die
Batterie aufzuladen:
-
W
enn Sie das Fahrzeug vor wiegend für kurze
Strecken verwenden.
-

W
enn Sie eine mehr wöchige Standzeit für das
Fahrzeug planen.
Wenden Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Um die Batterie Ihres Fahrzeugs selbst
aufzuladen, verwenden Sie nur ein Ladegerät,
das mit bleihaltigen Batterien kompatibel ist,
die eine Nennspannung von 12V haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen. F

S
chalten Sie die Zündung aus.
F
S
chalten Sie alle elektrischen Verbraucher
aus (Audiosystem, Beleuchtung,
Scheibenwischer usw.).
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen
Sie diese durch einen Vertreter des
CITROËN-Händlernetzes oder eine
qualifizierte Fachwerkstatt überprüfen.
Hier wird untersucht, ob die inneren
Bestandteile der Batterie und das Gehäuse
unversehrt sind, da andernfalls giftige und
korrosive Säure austreten könnte.
Bestimmte Funktionen, darunter STOP &
START, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Abklemmen der Batterie
F Schalten Sie das Ladegerät B aus bevor Sie die Kabel an die Batterie anschließen, um
jeden gefährlichen Funken zu vermeiden.
F

Ü
berprüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F

S
ofern vorhanden, klappen Sie die
Kunststoffabdeckung am (+) -Pol hoch.
F

Sc
hließen Sie die Kabel des Ladegeräts B
wie folgt an:
-

d
as rote Pluskabel (+) an den Pluspol (+)
der Batterie A ,
-

d
as schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F

S
chalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel
von der Batterie A trennen. Zum Halten von ausreichendem Ladeniveau,
um das Anlassen des Motors zu ermöglichen,
wird empfohlen die Batterie bei sehr langem
Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
F

S
chließen Sie alle Öffnungen (Türen,
Heckklappe, Scheiben, Dach),
F

s
chalten Sie alle elektrischen Verbraucher
aus (Autoradio, Scheibenwischer,
L e u c h t e n …) ,
8
Bei einer Panne

218

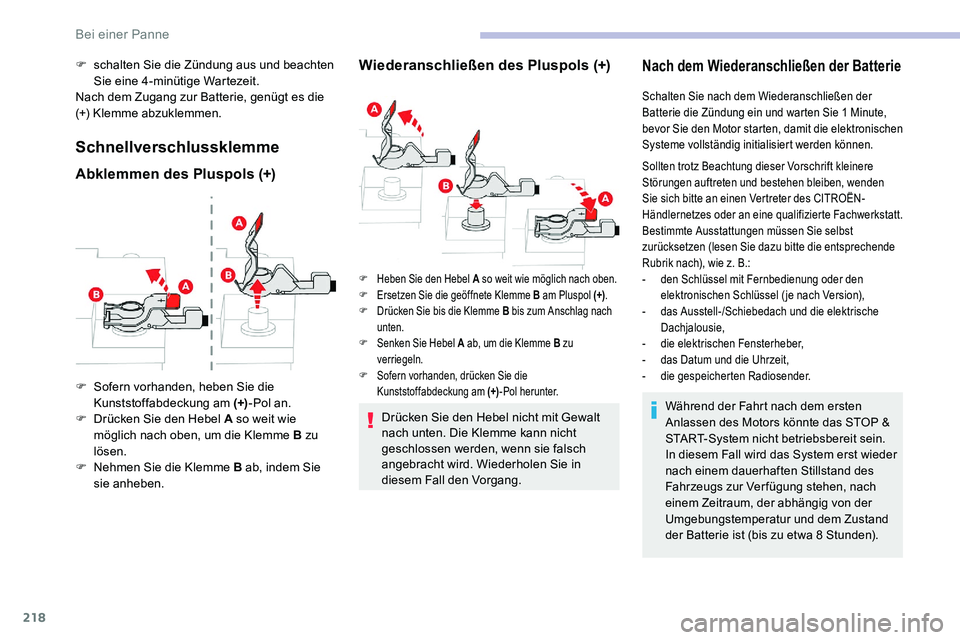

F schalten Sie die Zündung aus und beachten Sie eine 4-minütige Wartezeit.
Nach dem Zugang zur Batterie, genügt es die
(+) Klemme abzuklemmen.
Schnellverschlussklemme
Abklemmen des Pluspols (+) Wiederanschließen des Pluspols (+)
Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Klemme kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
Nach dem Wiederanschließen der Batterie
F Sofern vorhanden, heben Sie die
Kunststoffabdeckung am (+) -Pol an.
F

D
rücken Sie den Hebel A so weit wie
möglich nach oben, um die Klemme B zu
lösen.
F

N
ehmen Sie die Klemme B ab, indem Sie
sie anheben.
F Heben Sie den Hebel A so weit wie möglich nach oben.
F E rsetzen Sie die geöffnete Klemme B am Pluspol (+) .
F

D
rücken Sie bis die Klemme B bis zum Anschlag nach
unten.
F

Se
nken Sie Hebel A ab, um die Klemme B zu
verriegeln.
F

S
ofern vorhanden, drücken Sie die
Kunststoffabdeckung am (+) -Pol herunter.
Schalten Sie nach dem Wiederanschließen der
Batterie die Zündung ein und warten Sie 1
Minute,
bevor Sie den Motor starten, damit die elektronischen
Systeme vollständig initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift kleinere
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie selbst
zurücksetzen (lesen Sie dazu bitte die entsprechende
Rubrik nach), wie z. B.:
-

d
en Schlüssel mit Fernbedienung oder den
elektronischen Schlüssel ( je nach Version),
-

d
as Ausstell-/Schiebedach und die elektrische
Dachjalousie,
-
d

ie elektrischen Fensterheber,
-

d
as Datum und die Uhrzeit,
-
d

ie gespeicherten Radiosender.
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst wieder
nach einem dauerhaften Stillstand des
Fahrzeugs zur Verfügung stehen, nach
einem Zeitraum, der abhängig von der
Umgebungstemperatur und dem Zustand
der Batterie ist (bis zu etwa 8 Stunden).
Bei einer Panne
