CITROEN C5 AIRCROSS 2022 Libretti Di Uso E manutenzione (in Italian)

39
Accesso
2

Il portellone elettrico può essere azionato in
diversi modi:
A.Con la chiave elettronica del sistema
Apertura e Avviamento a mani libere.
B. Con il comando esterno sul portellone
posteriore.
C. Con il comando interno sul portellone
posteriore.
D. Con il comando sul cruscotto.*.
E. Con la funzione "Apertura mani occupate"
sotto il paraurti posteriore.
Apertura/Chiusura
► Premere e tenere premuto il tasto centrale A
della chiave elettronica.
* Secondo la versione.
oppure
► Premere il comando esterno B
del portellone
posteriore, con la chiave elettronica in tasca.
oppure
►

Premere brevemente il comando interno C


del portellone posteriore (solo chiusura).
oppure
►

Premere il comando D

sul cruscotto, due
volte in successione.
oppure
►

Con la chiave elettronica in tasca, utilizzare la
funzione "Apertura mani occupate" E

muovendo
il piede rapidamente sotto il paraurti posteriore,
vicino alla targa.
Per ulteriori informazioni sulla Funzione mani
occupate ("Apertura mani occupate"), leggere
la sezione corrispondente.
Il portellone posteriore si apre
completamente per impostazione
predefinita oppure fino alla posizione
memorizzata precedentemente.
Se il funzionamento elettrico non è attivato,
queste operazioni consentono di rilasciare il
portellone posteriore (posizione parzialmente
aperta).
Quando le porte del veicolo sono bloccate,
la richiesta di aprire il bagagliaio con uno dei
comandi A, B o E consente di sbloccare le
porte del veicolo, oppure solo il bagagliaio
se lo sbloccaggio selettivo è attivato, prima
dell'apertura del bagagliaio.
La chiusura del portellone posteriore con la
funzione "Apertura mani occupate" consente
di bloccare le porte del veicolo.
È possibile interrompere il movimento del
portellone posteriore in qualsiasi
momento.
Una nuova pressione di uno di questi
comandi interrompe il movimento in corso.
Dopo l'interruzione di un movimento, una
nuova pressione di uno di questi comandi
consente di invertire il movimento.
Funzione mani occupate ("Apertura
mani occupate")
Con la chiave elettronica in tasca, questa
funzione consente di aprire, chiudere o
interrompere il movimento del portellone
posteriore muovendo rapidamente il piede sotto
il paraurti posteriore.
La funzione "Portellone posteriore/
Apertura mani occupate" viene impostata
tramite il menu Illumin esterna/Veicolo del
display touch screen.

40
Accesso
Memorizzazione di una
posizione d'apertura
Per memorizzare una posizione e limitare
l'angolo di apertura del portellone elettrico:
► portare il portellone posteriore nella posizione
desiderata manualmente o premendo il pulsante;
► premere il pulsante C o il comando esterno
B per più di 3 secondi (la memorizzazione è
confermata da un breve segnale acustico).
La memorizzazione è disponibile quando
l'altezza di apertura è pari o superiore a
1 metro tra la posizione abbassata e la
posizione sollevata del portellone posteriore.
Per cancellare la posizione memorizzata:
► aprire il portellone posteriore in qualunque
posizione;
► premere il pulsante C o il comando esterno
B per più di 3 secondi (la cancellazione è
confermata da un segnale acustico lungo).
Funzionamento manuale
È possibile manovrare il portellone posteriore
manualmente, anche con il funzionamento
elettrico attivato.
Il portellone posteriore deve essere immobile.
Durante l'apertura e la chiusura manuale del
portellone elettrico, i montanti pneumatici non
forniscono assistenza. La resistenza all'apertura
e alla chiusura pertanto è perfettamente
normale.

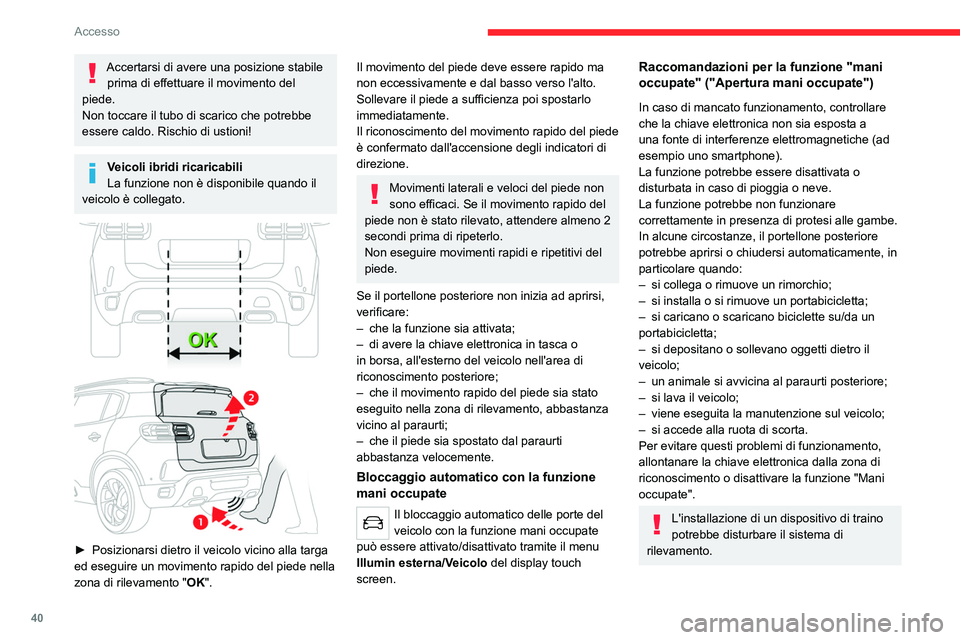

Accertarsi di avere una posizione stabile prima di effettuare il movimento del
piede.
Non toccare il tubo di scarico che potrebbe
essere caldo. Rischio di ustioni!
Veicoli ibridi ricaricabili
La funzione non è disponibile quando il
veicolo è collegato.


► Posizionarsi dietro il veicolo vicino alla targa
ed eseguire un movimento rapido del piede nella
zona di rilevamento
"OK".
Il movimento del piede deve essere rapido ma
non eccessivamente e dal basso verso l'alto.
Sollevare il piede a sufficienza poi spostarlo
immediatamente.
Il riconoscimento del movimento rapido del piede
è confermato dall'accensione degli indicatori di
direzione.
Movimenti laterali e veloci del piede non
sono efficaci. Se il movimento rapido del
piede non è stato rilevato, attendere almeno 2
secondi prima di ripeterlo.
Non eseguire movimenti rapidi e ripetitivi del
piede.
Se il portellone posteriore non inizia ad aprirsi,
verificare:
–

che la funzione sia attivata;
–


di avere la chiave elettronica in tasca o
in borsa, all'esterno del veicolo nell'area di
riconoscimento posteriore;
–


che il movimento rapido del piede sia stato
eseguito nella zona di rilevamento, abbastanza
vicino al paraurti;
–


che il piede sia spostato dal paraurti
abbastanza velocemente.
Bloccaggio automatico con la funzione
mani occupate
Il bloccaggio automatico delle porte del
veicolo con la funzione mani occupate
può essere attivato/disattivato tramite il menu
Illumin esterna/Veicolo del display touch
screen.
Raccomandazioni per la funzione "mani
occupate" ("Apertura mani occupate")
In caso di mancato funzionamento, controllare
che la chiave elettronica non sia esposta a
una fonte di interferenze elettromagnetiche (ad
esempio uno smartphone).
La funzione potrebbe essere disattivata o
disturbata in caso di pioggia o neve.
La funzione potrebbe non funzionare
correttamente in presenza di protesi alle gambe.
In alcune circostanze, il portellone posteriore
potrebbe aprirsi o chiudersi automaticamente, in
particolare quando:
–

si collega o rimuove un rimorchio;
–


si installa o si rimuove un portabicicletta;
–


si caricano o scaricano biciclette su/da un
portabicicletta;
–


si depositano o sollevano oggetti dietro il
veicolo;
–


un animale si avvicina al paraurti posteriore;
–


si lava il veicolo;
–


viene eseguita la manutenzione sul veicolo;
–


si accede alla ruota di scorta.
Per evitare questi problemi di funzionamento,
allontanare la chiave elettronica dalla zona di
riconoscimento o disattivare la funzione "Mani
occupate".
L'installazione di un dispositivo di traino
potrebbe disturbare il sistema di
rilevamento.

41
Accesso
2Memorizzazione di una
posizione d'apertura
Per memorizzare una posizione e limitare
l'angolo di apertura del portellone elettrico:
►

portare il portellone posteriore nella posizione
desiderata manualmente o premendo il pulsante;
►


premere il pulsante

C
o il comando esterno
B per più di 3 secondi (la memorizzazione è
confermata da un breve segnale acustico).
La memorizzazione è disponibile quando
l'altezza di apertura è pari o superiore a
1 metro tra la posizione abbassata e la
posizione sollevata del portellone posteriore.
Per cancellare la posizione memorizzata:
►

aprire il portellone posteriore in qualunque
posizione;
►


premere il pulsante

C
o il comando esterno
B per più di 3 secondi (la cancellazione è
confermata da un segnale acustico lungo).
Funzionamento manuale
È possibile manovrare il portellone posteriore
manualmente, anche con il funzionamento
elettrico attivato.
Il portellone posteriore deve essere immobile.
Durante l'apertura e la chiusura manuale del
portellone elettrico, i montanti pneumatici non
forniscono assistenza. La resistenza all'apertura
e alla chiusura pertanto è perfettamente
normale.
In caso di manovre ripetute d'apertura e
di chiusura del portellone elettrico,
potrebbe verificarsi il surriscaldamento del
motore elettrico; in questo caso, non sarà più
possibile aprire o chiudere il portellone
stesso.
Lasciar raffreddare il motore elettrico
per almeno 10 minuti prima di utilizzare
nuovamente il portellone posteriore.
Se non è possibile attendere, manovrarlo
manualmente.
Chiusura manuale del
portellone elettrico in caso
di anomalia
Questo funzionamento è necessario solo in
caso di anomalia del motore del portellone
posteriore.
Se l'anomalia è causata dalla batteria, si
raccomanda di ricaricarla o di sostituirla con il
portellone posteriore chiuso.
In questa situazione, potrebbe essere
necessaria una forza notevole per chiudere il
portellone posteriore.
►

Chiuderlo con delicatezza senza movimenti
bruschi, il più lentamente possibile, premendo al
centro del portellone posteriore stesso.
Non abbassare il portellone posteriore
premendolo sui lati. Rischio di danni!
Precauzioni di utilizzo
Per evitare l’apertura involontaria del
portellone posteriore durante l'utilizzo del
dispositivo di traino:
–

disattivare prima la funzione "Apertura
mani occupate" nel menu di configurazione
del veicolo;
–


oppure allontanare la chiave elettronica
dalla zona di riconoscimento, con il portellone
posteriore chiuso.
In condizioni invernali
Per evitare problemi di funzionamento,
rimuovere la neve o attendere che il ghiaccio
si sciolga prima di procedere all'apertura
elettrica del portellone posteriore.
In caso di lavaggio
Durante il lavaggio del veicolo in un
impianto automatico, ricordarsi di bloccare
il veicolo per evitare il rischio che le porte si
sblocchino accidentalmente.

42
Accesso

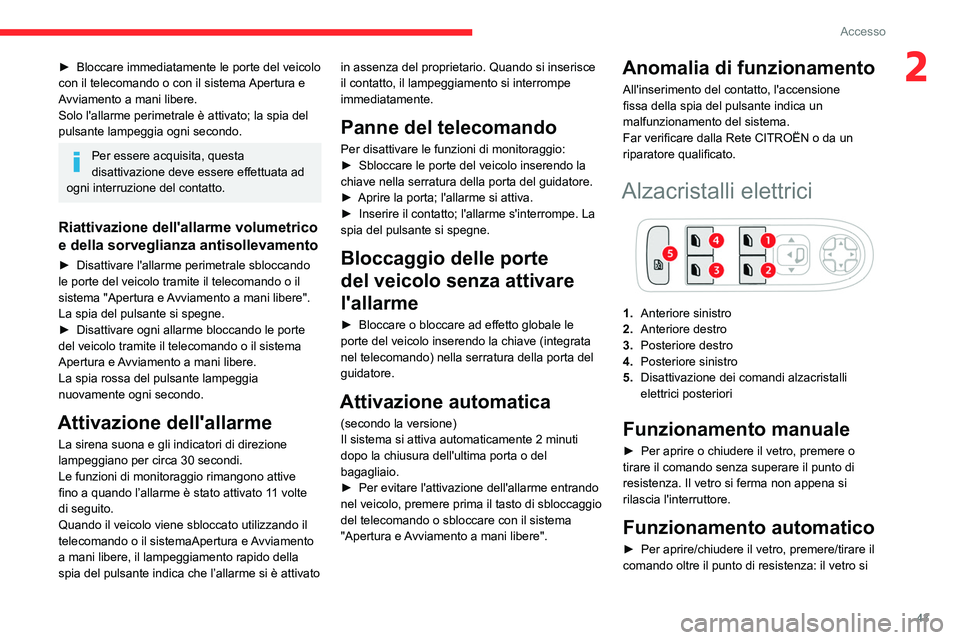

► Bloccare immediatamente le porte del veicolo
con il telecomando o con il sistema Apertura e
Avviamento a mani libere.
Solo l'allarme perimetrale è attivato; la spia del
pulsante lampeggia ogni secondo.
Per essere acquisita, questa
disattivazione deve essere effettuata ad
ogni interruzione del contatto.
Riattivazione dell'allarme volumetrico
e della sorveglianza antisollevamento
► Disattivare l'allarme perimetrale sbloccando
le porte del veicolo tramite il telecomando o il
sistema "Apertura e Avviamento a mani libere".
La spia del pulsante si spegne.
► Disattivare ogni allarme bloccando le porte
del veicolo tramite il telecomando o il sistema
Apertura e Avviamento a mani libere.
La spia rossa del pulsante lampeggia
nuovamente ogni secondo.
Attivazione dell'allarme
La sirena suona e gli indicatori di direzione
lampeggiano per circa 30 secondi.
Le funzioni di monitoraggio rimangono attive
fino a quando l’allarme è stato attivato 11 volte
di seguito.
Quando il veicolo viene sbloccato utilizzando il
telecomando o il sistemaApertura e Avviamento
a mani libere, il lampeggiamento rapido della
spia del pulsante indica che l’allarme si è attivato

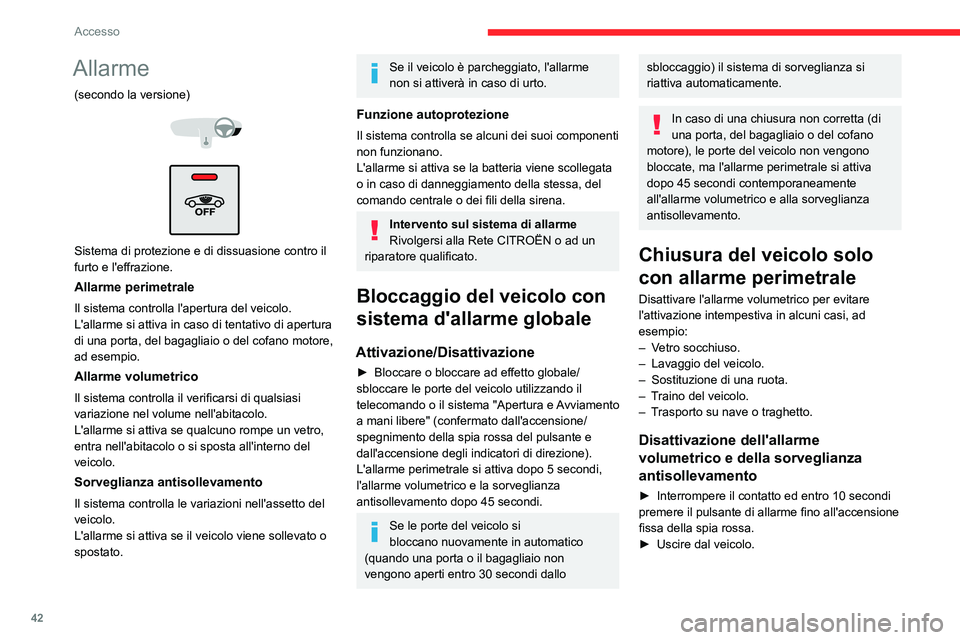

Allarme
(secondo la versione)



Sistema di protezione e di dissuasione contro il
furto e l'effrazione.
Allarme perimetrale
Il sistema controlla l'apertura del veicolo.
L'allarme si attiva in caso di tentativo di apertura
di una porta, del bagagliaio o del cofano motore,
ad esempio.
Allarme volumetrico
Il sistema controlla il verificarsi di qualsiasi
variazione nel volume nell'abitacolo.
L'allarme si attiva se qualcuno rompe un vetro,
entra nell'abitacolo o si sposta all'interno del
veicolo.
Sorveglianza antisollevamento
Il sistema controlla le variazioni nell'assetto del
veicolo.
L'allarme si attiva se il veicolo viene sollevato o
spostato.
Se il veicolo è parcheggiato, l'allarme
non si attiverà in caso di urto.
Funzione autoprotezione
Il sistema controlla se alcuni dei suoi componenti
non funzionano.
L'allarme si attiva se la batteria viene scollegata
o in caso di danneggiamento della stessa, del
comando centrale o dei fili della sirena.
Intervento sul sistema di allarme
Rivolgersi alla Rete CITROËN o ad un
riparatore qualificato.
Bloccaggio del veicolo con
sistema d'allarme globale
Attivazione/Disattivazione
► Bloccare o bloccare ad effetto globale/
sbloccare le porte del veicolo utilizzando il
telecomando
o il sistema "Apertura e Avviamento
a mani libere" (confermato dall'accensione/
spegnimento della spia rossa del pulsante e
dall'accensione degli indicatori di direzione).
L'allarme perimetrale si attiva dopo 5 secondi,
l'allarme volumetrico e la sorveglianza
antisollevamento dopo 45 secondi.
Se le porte del veicolo si
bloccano nuovamente in automatico
(quando una porta o il bagagliaio non
vengono aperti entro 30 secondi dallo
sbloccaggio) il sistema di sorveglianza si
riattiva automaticamente.
In caso di una chiusura non corretta (di
una porta, del bagagliaio o del cofano
motore), le porte del veicolo non vengono
bloccate, ma l'allarme perimetrale si attiva
dopo 45 secondi contemporaneamente
all'allarme volumetrico e alla sorveglianza
antisollevamento.
Chiusura del veicolo solo
con allarme perimetrale
Disattivare l'allarme volumetrico per evitare
l'attivazione intempestiva in alcuni casi, ad
esempio:
–

V
etro socchiuso.
–

Lavaggio del veicolo.
–


Sostituzione di una ruota.
–


T
raino del veicolo.
–

T
rasporto su nave o traghetto.
Disattivazione dell'allarme
volumetrico e della sorveglianza
antisollevamento
► Interrompere il contatto ed entro 10 secondi
premere il pulsante di allarme fino all'accensione
fissa della spia rossa.
►

Uscire dal veicolo.

43
Accesso
2► Bloccare immediatamente le porte del veicolo
con il telecomando o con il sistema Apertura e
Avviamento a mani libere.
Solo l'allarme perimetrale è attivato; la spia del
pulsante lampeggia ogni secondo.
Per essere acquisita, questa
disattivazione deve essere effettuata ad
ogni interruzione del contatto.
Riattivazione dell'allarme volumetrico
e della sorveglianza antisollevamento
► Disattivare l'allarme perimetrale sbloccando
le porte del veicolo tramite il telecomando o il
sistema "Apertura e
Avviamento a mani libere".
La spia del pulsante si spegne.
►

Disattivare ogni allarme bloccando le porte
del veicolo tramite il telecomando o il sistema
Apertura e

Avviamento a mani libere.
La spia rossa del pulsante lampeggia
nuovamente ogni secondo.
Attivazione dell'allarme
La sirena suona e gli indicatori di direzione
lampeggiano per circa 30 secondi.
Le funzioni di monitoraggio rimangono attive
fino a quando l’allarme è stato attivato 11 volte
di seguito.
Quando il veicolo viene sbloccato utilizzando il
telecomando o il sistemaApertura e Avviamento
a mani libere, il lampeggiamento rapido della
spia del pulsante indica che l’allarme si è attivato in assenza del proprietario. Quando si inserisce
il contatto, il lampeggiamento si interrompe
immediatamente.
Panne del telecomando
Per disattivare le funzioni di monitoraggio:
►
Sbloccare le porte del veicolo inserendo la
chiave nella serratura della porta del guidatore.
►

Aprire la porta; l'allarme si attiva.
►


Inserire il contatto; l'allarme s'interrompe. La
spia del pulsante si spegne.
Bloccaggio delle porte
del veicolo senza attivare
l'allarme
► Bloccare o bloccare ad effetto globale le
porte del veicolo inserendo la chiave (integrata
nel telecomando) nella serratura della porta del
guidatore.
Attivazione automatica
(secondo la versione)
Il sistema si attiva automaticamente 2 minuti
dopo la chiusura dell'ultima porta o del
bagagliaio.
►

Per evitare l'attivazione dell'allarme entrando
nel veicolo, premere prima il tasto di sbloccaggio
del telecomando o sbloccare con il sistema
"Apertura e

Avviamento a mani libere".
Anomalia di funzionamento
All'inserimento del contatto, l'accensione
fissa della spia del pulsante indica un
malfunzionamento del sistema.
Far verificare dalla Rete CITROËN o da un
riparatore qualificato.
Alzacristalli elettrici
1.Anteriore sinistro
2. Anteriore destro
3. Posteriore destro
4. Posteriore sinistro
5. Disattivazione dei comandi alzacristalli
elettrici posteriori
Funzionamento manuale
► Per aprire o chiudere il vetro, premere o
tirare il comando senza superare il punto di
resistenza. Il vetro si ferma non appena si
rilascia l'interruttore.
Funzionamento automatico
► Per aprire/chiudere il vetro, premere/tirare il
comando oltre il punto di resistenza: il vetro si

44
Accesso
Precauzioni
Non inserire la testa o le braccia
attraverso il tetto apribile quando il
veicolo è in movimento. Rischio di lesioni
gravi!
Verificare che i bagagli e gli accessori
trasportati sulle barre del tetto non
ostacolino i movimenti del tetto apribile.
Non collocare oggetti pesanti sul cristallo
mobile del tetto apribile.
Se il tetto apribile è bagnato, dopo un
acquazzone o un lavaggio del veicolo,
attendere che si asciughi completamente
prima di aprirlo.
Non manovrare il tetto apribile se è
coperto da neve o ghiaccio. Rischio di
deterioramento!
Per rimuovere la neve o la brina dal tetto
apribile, utilizzare esclusivamente attrezzi in
plastica.
Verificare regolarmente lo stato delle
guarnizioni del tetto apribile (presenza di
polvere o depositi, foglie secche, ecc.).
In caso di pulizia del veicolo in un impianto di
lavaggio, verificare prima la corretta chiusura
del tetto apribile e tenere il getto ad alta
pressione a una distanza non inferiore a 30
centimetri dalle guarnizioni.

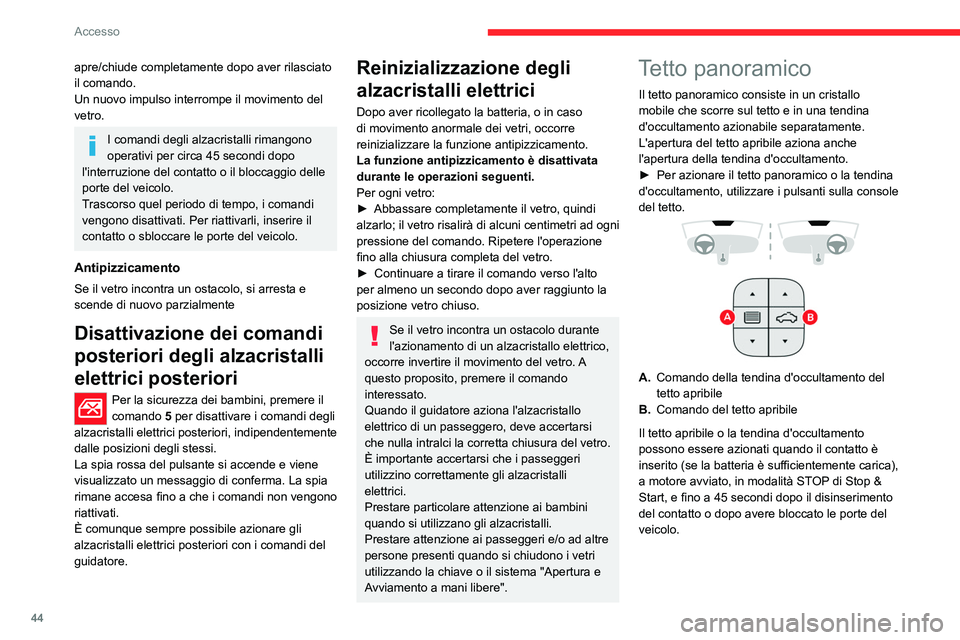

apre/chiude completamente dopo aver rilasciato
il comando.
Un nuovo impulso interrompe il movimento del
vetro.
I comandi degli alzacristalli rimangono
operativi per circa 45 secondi dopo
l'interruzione del contatto o il bloccaggio delle
porte del veicolo.
Trascorso quel periodo di tempo, i comandi
vengono disattivati. Per riattivarli, inserire il
contatto o sbloccare le porte del veicolo.
Antipizzicamento
Se il vetro incontra un ostacolo, si arresta e
scende di nuovo parzialmente
Disattivazione dei comandi
posteriori degli alzacristalli
elettrici posteriori
Per la sicurezza dei bambini, premere il
comando 5 per disattivare i comandi degli
alzacristalli elettrici posteriori, indipendentemente
dalle posizioni degli stessi.
La spia rossa del pulsante si accende e viene
visualizzato un messaggio di conferma. La spia
rimane accesa fino a che i comandi non vengono
riattivati.
È comunque sempre possibile azionare gli
alzacristalli elettrici posteriori con i comandi del
guidatore.
Reinizializzazione degli
alzacristalli elettrici
Dopo aver ricollegato la batteria, o in caso
di movimento anormale dei vetri, occorre
reinizializzare la funzione antipizzicamento.
La funzione antipizzicamento è disattivata
durante le operazioni seguenti.
Per ogni vetro:
►

Abbassare completamente il vetro, quindi
alzarlo;

il vetro risalirà di alcuni centimetri ad ogni
pressione del comando. Ripetere l'operazione
fino alla chiusura completa del vetro.
►

Continuare a tirare il comando verso l'alto
per almeno un secondo dopo aver raggiunto la
posizione vetro chiuso.
Se il vetro incontra un ostacolo durante
l'azionamento di un alzacristallo elettrico,
occorre invertire il movimento del vetro. A
questo proposito, premere il comando
interessato.
Quando il guidatore aziona l'alzacristallo
elettrico di un passeggero, deve accertarsi
che nulla intralci la corretta chiusura del vetro.
È importante accertarsi che i passeggeri
utilizzino correttamente gli alzacristalli
elettrici.
Prestare particolare attenzione ai bambini
quando si utilizzano gli alzacristalli.
Prestare attenzione ai passeggeri e/o ad altre
persone presenti quando si chiudono i vetri
utilizzando la chiave o il sistema "Apertura e
Avviamento a mani libere".
Tetto panoramico
Il tetto panoramico consiste in un cristallo
mobile che scorre sul tetto e in una tendina
d'occultamento azionabile separatamente.
L'apertura del tetto apribile aziona anche
l'apertura della tendina d'occultamento.
►

Per azionare il tetto panoramico o la tendina
d'occultamento, utilizzare i pulsanti sulla console
del tetto.


A. Comando della tendina d'occultamento del
tetto apribile
B. Comando del tetto apribile
Il tetto apribile o la tendina d'occultamento
possono essere azionati quando il contatto è
inserito (se la batteria è sufficientemente carica),
a motore avviato, in modalità STOP di Stop &
Start, e fino a 45
secondi dopo il disinserimento
del contatto o dopo avere bloccato le porte del
veicolo.

45
Accesso
2Precauzioni
Non inserire la testa o le braccia
attraverso il tetto apribile quando il
veicolo è in movimento. Rischio di lesioni
gravi!
Verificare che i bagagli e gli accessori
trasportati sulle barre del tetto non
ostacolino i movimenti del tetto apribile.
Non collocare oggetti pesanti sul cristallo
mobile del tetto apribile.
Se il tetto apribile è bagnato, dopo un
acquazzone o un lavaggio del veicolo,
attendere che si asciughi completamente
prima di aprirlo.
Non manovrare il tetto apribile se è
coperto da neve o ghiaccio. Rischio di
deterioramento!
Per rimuovere la neve o la brina dal tetto
apribile, utilizzare esclusivamente attrezzi in
plastica.
Verificare regolarmente lo stato delle
guarnizioni del tetto apribile (presenza di
polvere o depositi, foglie secche, ecc.).
In caso di pulizia del veicolo in un impianto di
lavaggio, verificare prima la corretta chiusura
del tetto apribile e tenere il getto ad alta
pressione a una distanza non inferiore a 30
centimetri dalle guarnizioni.
Non scendere mai dal veicolo lasciando
il tetto aperto.
Funzionamento
All'apertura completa del tetto apribile, il vetro
mobile si sposta in posizione di apertura
parziale, quindi scivola sul tetto. Tutte le
posizioni intermedie sono consentite.
In funzione della velocità del veicolo, la
posizione di parziale apertura può variare
per migliorare l'acustica.
Prima di azionare il tasto di comando del
tetto apribile o della tendina
d’occultamento, accertarsi che oggetti o
persone non impediscano il movimento.
Durante l'utilizzo del tetto apribile o della
tendina d'occultamento, prestare particolare
attenzione ai bambini.
In caso di schiacciamento durante i
movimenti del tetto apribile o della tendina
d'occultamento, invertirne il movimento
premendo il comando interessato.
Il guidatore deve accertarsi che i passeggeri
utilizzino correttamente il tetto apribile e la
tendina d'occultamento.
Sistema antipizzicamento
Se il tetto apribile o la tendina d'occultamento
incontra un ostacolo durante la chiusura, il
movimento si inverte automaticamente.
Il dispositivo antipizzicamento del tetto è
progettato per funzionare a velocità fino a
120
km/h.
Apertura/chiusura
► Per aprire il tetto apribile o la tendina
d'occultamento, utilizzare la parte del pulsante
che si trova verso il lato posteriore.
►

Per
chiudere il tetto apribile o la tendina
d'occultamento, utilizzare la parte del pulsante
che si trova verso il lato anteriore.
Funzionamento dei pulsanti
► Premendo un pulsante oltre il punto di
resistenza, il tetto apribile si apre o si chiude
completamente.
►

Una nuova pressione di questo pulsante
interrompe il movimento.
►


Quando si tiene premuto un pulsante (senza
superare il punto di resistenza), il movimento del
tetto apribile o della tendina d'occultamento si
interrompe al rilascio del pulsante.
►


Quando il tetto apribile è chiuso, una singola
pressione senza superare il punto di resistenza
lo porta in posizione di parziale apertura.
►


Quando il tetto apribile è parzialmente aperto,
una singola pressione senza superare il punto di
resistenza lo apre o lo chiude completamente.
È possibile chiudere il tetto e i vetri, e
successivamente la tendina
d'occultamento, tenendo premuto il comando
di chiusura delle porte. L'operazione si

46
Accesso

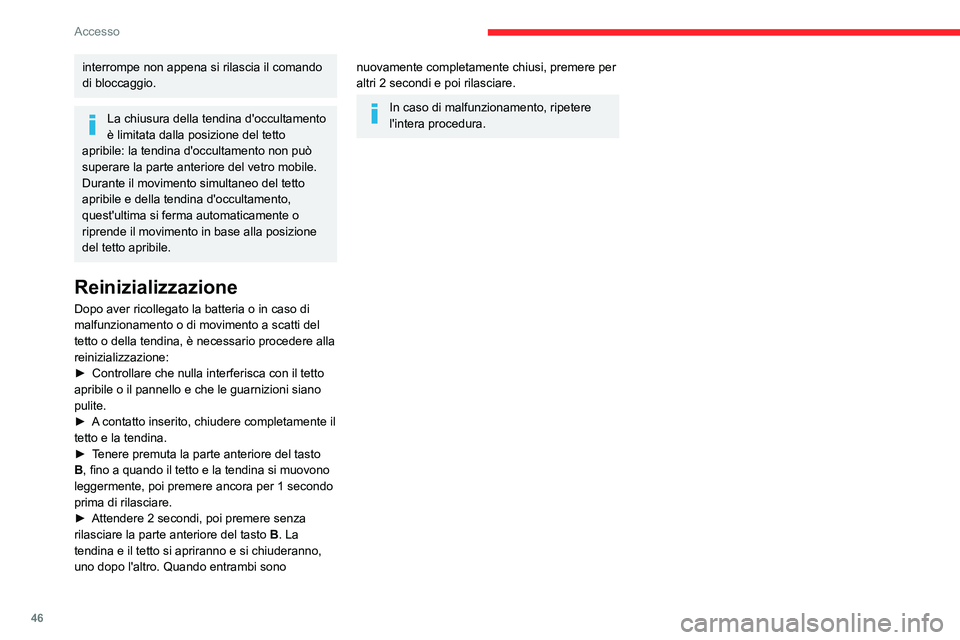

interrompe non appena si rilascia il comando
di bloccaggio.
La chiusura della tendina d'occultamento
è limitata dalla posizione del tetto
apribile: la tendina d'occultamento non può
superare la parte anteriore del vetro mobile.
Durante il movimento simultaneo del tetto
apribile e della tendina d'occultamento,
quest'ultima si ferma automaticamente o
riprende il movimento in base alla posizione
del tetto apribile.
Reinizializzazione
Dopo aver ricollegato la batteria o in caso di
malfunzionamento o di movimento a scatti del
tetto o della tendina, è necessario procedere alla
reinizializzazione:
►

Controllare che nulla interferisca con il tetto
apribile o il pannello e che le guarnizioni siano
pulite.
►


A
contatto inserito, chiudere completamente il
tetto e la tendina.
►

T
enere premuta la parte anteriore del tasto
B, fino a quando il tetto e la tendina si muovono
leggermente, poi premere ancora per 1 secondo
prima di rilasciare.
►

Attendere 2
secondi, poi premere senza
rilasciare la parte anteriore del tasto B. La
tendina e il tetto si apriranno e si chiuderanno,
uno dopo l'altro. Quando entrambi sono
nuovamente completamente chiusi, premere per
altri 2 secondi e poi rilasciare.
In caso di malfunzionamento, ripetere
l'intera procedura.

47
Ergonomia e confort
3Posizione di guida
corretta
Prima di mettersi alla guida e per ottimizzare
l'ergonomia, eseguire le regolazioni riportate qui
di seguito nell'ordine seguente:
–
altezza dell'appoggiatesta,
–


inclinazione dello schienale,
–


altezza della seduta del sedile,
–


posizione longitudinale del sedile,
–


altezza e profondità del volante,
–


retrovisore interno e retrovisori esterni.

Dopo aver eseguito queste regolazioni,
verificare che il quadro strumenti sia ben
visibile dalla posizione di guida.
Sedili anteriori
Attenzione quando si spostano i sedili anteriori
Per motivi di sicurezza, queste
regolazioni devono essere effettuate
esclusivamente a veicolo fermo.
Prima di spostare indietro il sedile,
verificare che persone o oggetti non
intralcino la corsa del sedile.
Rischio di schiacciamento in caso di presenza
di passeggeri sui sedili posteriori o di
bloccaggio del sedile se sul pianale dietro al
sedile sono presenti oggetti ingombranti.
Appoggiatesta anteriori
Regolazione dell’altezza
La regolazione è corretta se il bordo
superiore dell'appoggiatesta si trova
all'altezza della parte superiore della testa.
Modello con regolazione "Two-way"

Verso l'alto:
► sollevare l'appoggiatesta fino all'altezza
desiderata; si sente lo scatto del bloccaggio in
posizione.
V
erso il basso:
►

premere il tastino A

ed abbassare
l'appoggiatesta fino alla posizione desiderata.
Modello con regolazione “Four-way”

Verso l'alto:
► sollevare l'appoggiatesta fino all'altezza
desiderata; si sente lo scatto del bloccaggio in
posizione.
V
erso il basso:

48
Ergonomia e confort
► Tirare in alto il comando per sollevare la
seduta o spingere in basso per abbassarla fino
a quando non è stata raggiunta la posizione
desiderata.
Sedili regolabili
elettricamente
Per evitare di scaricare la batteria,
effettuare queste regolazioni a motore
avviato.
regolazione longitudinale

► Spingere il comando in avanti o indietro per
far scorrere il sedile.
Inclinazione dello schienale

► Spostare il comando avanti o indietro.
► premere e tenere premuto il tastino B ed
abbassare l'appoggiatesta fino alla posizione
desiderata.
Regolazione dell'inclinazione
Modello con regolazione “Four-way”

► premere e tenere premuto il tasto B e
spingere in avanti o all'indietro la parte inferiore
dell'appoggiatesta.
Rimozione di un appoggiatesta

► Sollevare l'appoggiatesta fino alla posizione
massima.
► Premere il/i tastino/i A (secondo la versione)
per sbloccare l'appoggiatesta e rimuoverlo
completamente.
►

Riporre l'appoggiatesta in un luogo sicuro.
Ricollocazione di un appoggiatesta
► Inserire le aste dell'appoggiatesta nelle guide
dello schienale corrispondente.
►

Spingere l'appoggiatesta fino in fondo.
►


premere il tastino A

(secondo la versione)
per sbloccare l'appoggiatesta e spingerlo
completamente verso il basso.
►

Procedere alla regolazione in altezza
dell’appoggiatesta.
Non guidare mai con gli appoggiatesta
smontati; questi devono essere montati e
correttamente regolati in funzione
dell'occupante del sedile.
Sedili anteriori con
regolazione manuale
Longitudinale e

► Sollevare la barra di comando e far scorrere il
sedile in avanti o indietro. ►

Rilasciare la barra per bloccare il sedile in
posizione nelle guide.
Regolazione dell'inclinazione

► Spostare il comando avanti o indietro.
Supporto lombare
(solo guidatore)

► Ruotare manualmente la manopola in avanti
o all'indietro fino alla regolazione lombare
desiderata.
Altezza
