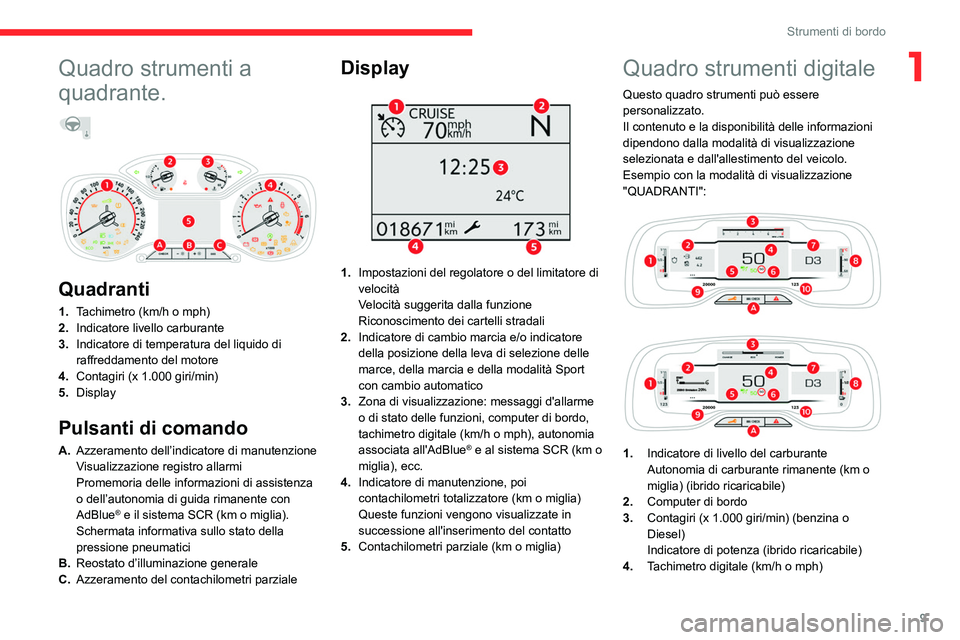

Page 11 of 276
9
Strumenti di bordo
1Quadro strumenti a
quadrante.
Quadranti
1. Tachimetro (km/h o mph)
2. Indicatore livello carburante
3. Indicatore di temperatura del liquido di
raffreddamento del motore
4. Contagiri (x 1.000 giri/min)
5. Display
Pulsanti di comando
A.Azzeramento dell’indicatore di manutenzione
Visualizzazione registro allarmi
Promemoria delle informazioni di assistenza
o dell’autonomia di guida rimanente con
AdBlue
® e il sistema SCR (km o miglia).
Schermata informativa sullo stato della
pressione pneumatici
B. Reostato d’illuminazione generale
C. Azzeramento del contachilometri parziale
Display
1.Impostazioni del regolatore o del limitatore di
velocità
Velocità suggerita dalla funzione
Riconoscimento dei cartelli stradali
2. Indicatore di cambio marcia e/o indicatore
della posizione della leva di selezione delle
marce, della marcia e della modalità Sport
con cambio automatico
3. Zona di visualizzazione: messaggi d'allarme
o di stato delle funzioni, computer di bordo,
tachimetro digitale (km/h o mph), autonomia
associata all'AdBlue
® e al sistema SCR (km o
miglia), ecc.
4. Indicatore di manutenzione, poi
contachilometri totalizzatore (km o miglia)
Queste funzioni vengono visualizzate in
successione all'inserimento del contatto
5. Contachilometri parziale (km o miglia)
Quadro strumenti digitale
Questo quadro strumenti può essere
personalizzato.
Il contenuto e la disponibilità delle informazioni
dipendono dalla modalità di visualizzazione
selezionata e dall'allestimento del veicolo.
Esempio con la modalità di visualizzazione
"QUADRANTI":
1. Indicatore di livello del carburante
Autonomia di carburante rimanente (km o
miglia) (ibrido ricaricabile)
2. Computer di bordo
3. Contagiri (x 1.000 giri/min) (benzina o
Diesel)
Indicatore di potenza (ibrido ricaricabile)
4. Tachimetro digitale (km/h o mph)

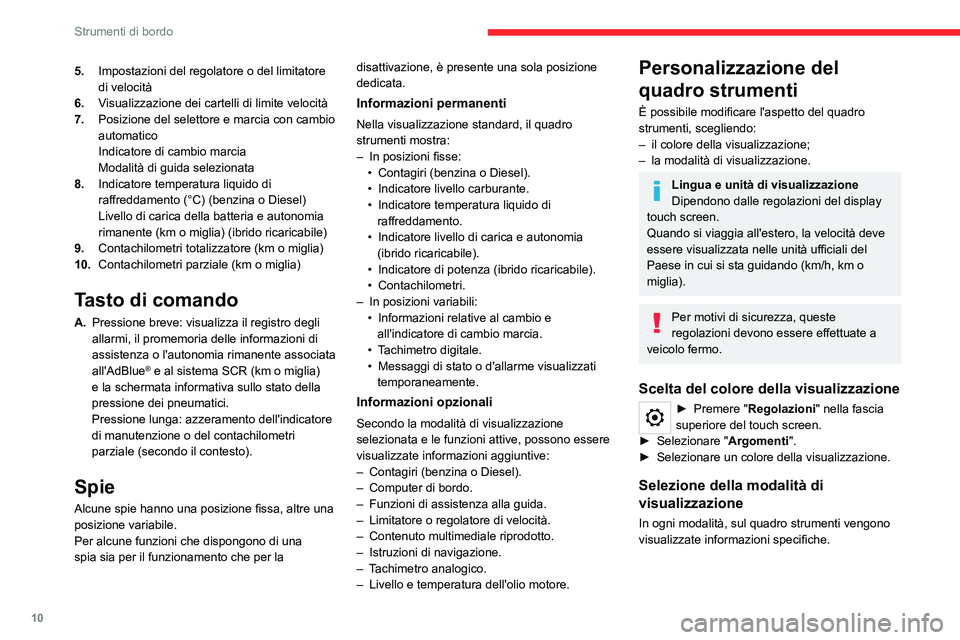

Page 12 of 276
10
Strumenti di bordo
5.Impostazioni del regolatore o del limitatore
di velocità
6. Visualizzazione dei cartelli di limite velocità
7. Posizione del selettore e marcia con cambio
automatico
Indicatore di cambio marcia
Modalità di guida selezionata
8. Indicatore temperatura liquido di
raffreddamento (°C) (benzina o Diesel)
Livello di carica della batteria e autonomia
rimanente (km o miglia) (ibrido ricaricabile)
9. Contachilometri totalizzatore (km o miglia)
10. Contachilometri parziale (km o miglia)
Tasto di comando
A.Pressione breve: visualizza il registro degli
allarmi, il promemoria delle informazioni di
assistenza o l'autonomia rimanente associata
all'AdBlue
® e al sistema SCR (km o miglia)
e la schermata informativa sullo stato della
pressione dei pneumatici.
Pressione lunga: azzeramento dell'indicatore
di manutenzione o del contachilometri
parziale (secondo il contesto).
Spie
Alcune spie hanno una posizione fissa, altre una
posizione variabile.
Per alcune funzioni che dispongono di una
spia sia per il funzionamento che per la disattivazione, è presente una sola posizione
dedicata.
Informazioni permanenti
Nella visualizzazione standard, il quadro
strumenti mostra:
–
In posizioni fisse:
•
Contagiri (benzina o Diesel).
•
Indicatore livello carburante.
•
Indicatore temperatura liquido di
raffreddamento.
•
Indicatore livello di carica e autonomia
(ibrido ricaricabile).
•
Indicatore di potenza (ibrido ricaricabile).
•
Contachilometri.
–
In posizioni variabili:
•
Informazioni relative al cambio e
all'indicatore di cambio marcia.
•
T
achimetro digitale.
•
Messaggi di stato o d'allarme visualizzati
temporaneamente.
Informazioni opzionali
Secondo la modalità di visualizzazione
selezionata e le funzioni attive, possono essere
visualizzate informazioni aggiuntive:
–
Contagiri (benzina o Diesel).
–
Computer di bordo.
–
Funzioni di assistenza alla guida.
–
Limitatore o regolatore di velocità.
–
Contenuto multimediale riprodotto.
–
Istruzioni di navigazione.
–
T
achimetro analogico.
–
Livello e temperatura dell'olio motore.
Personalizzazione del
quadro strumenti
È possibile modificare l'aspetto del quadro
strumenti, scegliendo:
–
il colore della visualizzazione;
–
la modalità di visualizzazione.
Lingua e unità di visualizzazione
Dipendono dalle regolazioni del display
touch screen.
Quando si viaggia all'estero, la velocità deve
essere visualizzata nelle unità ufficiali del
Paese in cui si sta guidando (km/h, km o
miglia).
Per motivi di sicurezza, queste
regolazioni devono essere effettuate a
veicolo fermo.
Scelta del colore della visualizzazione
► Premere " Regolazioni" nella fascia
superiore del touch screen.
►
Selezionare " Argomenti
".
►
Selezionare un colore della visualizzazione.
Selezione della modalità di
visualizzazione
In ogni modalità, sul quadro strumenti vengono
visualizzate informazioni specifiche.

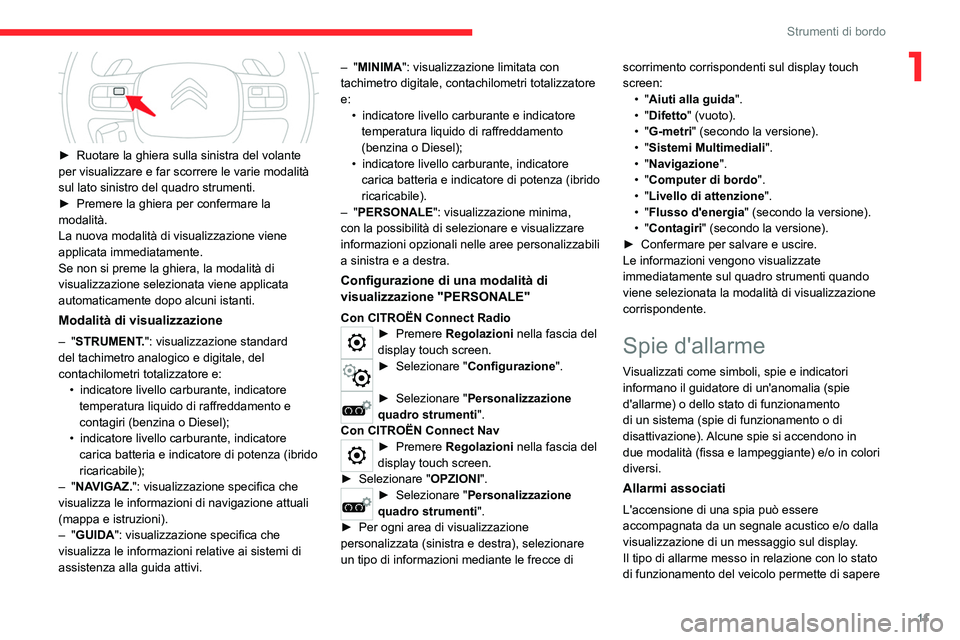

Page 13 of 276
11
Strumenti di bordo
1
► Ruotare la ghiera sulla sinistra del volante
per visualizzare e far scorrere le varie modalità
sul lato sinistro del quadro strumenti.
►
Premere la ghiera per confermare la
modalità.
La nuova modalità di visualizzazione viene
applicata immediatamente.
Se non si preme la ghiera, la modalità di
visualizzazione selezionata viene applicata
automaticamente dopo alcuni istanti.
Modalità di visualizzazione
– "STRUMENT.": visualizzazione standard
del tachimetro analogico e digitale, del
contachilometri totalizzatore e: •
indicatore livello carburante, indicatore
temperatura liquido di raffreddamento e
contagiri (benzina o Diesel);
•
indicatore livello carburante, indicatore
carica batteria e indicatore di potenza (ibrido
ricaricabile);
–
"NAVIGAZ.": visualizzazione specifica che
visualizza le informazioni di navigazione attuali
(mappa e istruzioni).
–
"GUIDA": visualizzazione specifica che
visualizza le informazioni relative ai sistemi di
assistenza alla guida attivi. –
"MINIMA": visualizzazione limitata con
tachimetro digitale, contachilometri totalizzatore
e: •
indicatore livello carburante e indicatore
temperatura liquido di raffreddamento
(benzina o Diesel);
•
indicatore livello carburante, indicatore
carica batteria e indicatore di potenza (ibrido
ricaricabile).
–
"PERSONALE": visualizzazione minima,
con la possibilità di selezionare e visualizzare
informazioni opzionali nelle aree personalizzabili
a sinistra e a destra.
Configurazione di una modalità di
visualizzazione "PERSONALE"
Con CITROËN Connect Radio► Premere Regolazioni nella fascia del
display touch screen.
► Selezionare " Configurazione ".
► Selezionare "Personalizzazione
quadro strumenti ".
Con CITROËN Connect Nav
► Premere Regolazioni nella fascia del
display touch screen.
►
Selezionare " OPZIONI".
► Selezionare " Personalizzazione
quadro strumenti ".
►
Per ogni area di visualizzazione
personalizzata (sinistra e destra), selezionare
un tipo di informazioni mediante le frecce di scorrimento corrispondenti sul display touch
screen:
•
"Aiuti alla guida
".
• "Difetto" (vuoto).
• "G-metri" (secondo la versione).
• "Sistemi Multimediali
".
• "Navigazione".
• "Computer di bordo
".
• "Livello di attenzione
".
• "Flusso d'energia
" (secondo la versione).
• "Contagiri" (secondo la versione).
►
Confermare per salvare e uscire.
Le informazioni vengono visualizzate
immediatamente sul quadro strumenti quando
viene selezionata la modalità di visualizzazione
corrispondente.
Spie d'allarme
Visualizzati come simboli, spie e indicatori
informano il guidatore di un'anomalia (spie
d'allarme) o dello stato di funzionamento
di un sistema (spie di funzionamento o di
disattivazione). Alcune spie si accendono in
due modalità (fissa e lampeggiante) e/o in colori
diversi.
Allarmi associati
L'accensione di una spia può essere
accompagnata da un segnale acustico e/o dalla
visualizzazione di un messaggio sul display.
Il tipo di allarme messo in relazione con lo stato
di funzionamento del veicolo permette di sapere
Page 14 of 276
12
Strumenti di bordo
se la situazione è normale o se è presente
un'anomalia: per ulteriori informazioni, vedere la
descrizione di ciascuna spia.
All'inserimento del contatto
All'inserimento del contatto, alcune spie di
colore rosso o arancione si accendono per
alcuni secondi sul quadro strumenti. Tali spie
dovrebbero spegnersi all'avviamento del motore.
Per ulteriori informazioni su un sistema o una
funzione, attenersi alla sezione corrispondente.
Spie accese fisse
L’accensione di una spia rossa o arancione
indica il verificarsi di un malfunzionamento che
necessita di diagnosi approfondita.
Se una spia rimane accesa
I riferimenti (1)(2) e (3) nella descrizione delle
spie indicano se è necessario rivolgersi ad un
tecnico qualificato, in aggiunta agli interventi
immediati raccomandati.
(1): è necessario fermare il veicolo.
Fermarsi appena le condizioni di sicurezza lo
consentono e interrompere il contatto.
(2): Rivolgersi alla Rete CITROËN o ad un
riparatore qualificato.
(3): Rivolgersi alla Rete CITROËN o ad
riparatore qualificato.
Elenco delle spie
Spie rosse
STOP
Fissa, abbinata a un'altra spia,
accompagnata dalla visualizzazione di un
messaggio e da un segnale acustico.
Indica un malfunzionamento grave del motore,
dell'impianto frenante, del servosterzo, del
cambio automatico o un'anomalia elettrica grave.
Eseguire la procedura (1) e poi (2).
Pressione olio motoreFissa.
Anomalia del circuito di lubrificazione del
motore.
Eseguire (1) e quindi (2).
Temperatura massima del liquido di
raffreddamento
Fissa.
La temperatura del circuito di
raffreddamento è troppo elevata.
Effettuare (1), quindi attendere che il motore si
raffreddi prima di rabboccare, se necessario. Se
il problema persiste, effettuare (2).
Anomalia del sistema (ibrido ricaricabile)Fissa.
Il sistema ibrido ricaricabile non funziona
correttamente.
Eseguire la procedura (1) e poi (2).
Cavo collegato (ibrido ricaricabile)Fissa.
Non è possibile avviare il veicolo mentre
il cavo di carica è collegato al connettore del
veicolo.
Scollegare il cavo di carica e chiudere lo
sportellino.
Carica della batteriaFissa.
Anomalia del circuito di carica della
batteria (morsetti sporchi o allentati, cinghia
dell'alternatore allentata o rotta, ecc.).
Pulire e serrare nuovamente le linguette. Se
la spia non si spegne, quando il motore viene
avviato, effettuare (2).
Porta/e aperta/eFissa e abbinata ad un messaggio che
identifica la porta.
Se una delle porte o il bagagliaio non sono chiusi
correttamente (velocità inferiore a 10 km/h).
Fissa, abbinata ad un messaggio che
identifica la porta e accompagnata da un
segnale acustico.
Se una delle porte o il bagagliaio non sono chiusi
correttamente (velocità superiore a 10 km/h).
Cintura di sicurezza non allacciata /
sganciata
Fissa o lampeggiante, accompagnata da
un segnale acustico.
Una cintura di sicurezza non è stata allacciata o
è stata sganciata.
Page 15 of 276
13
Strumenti di bordo

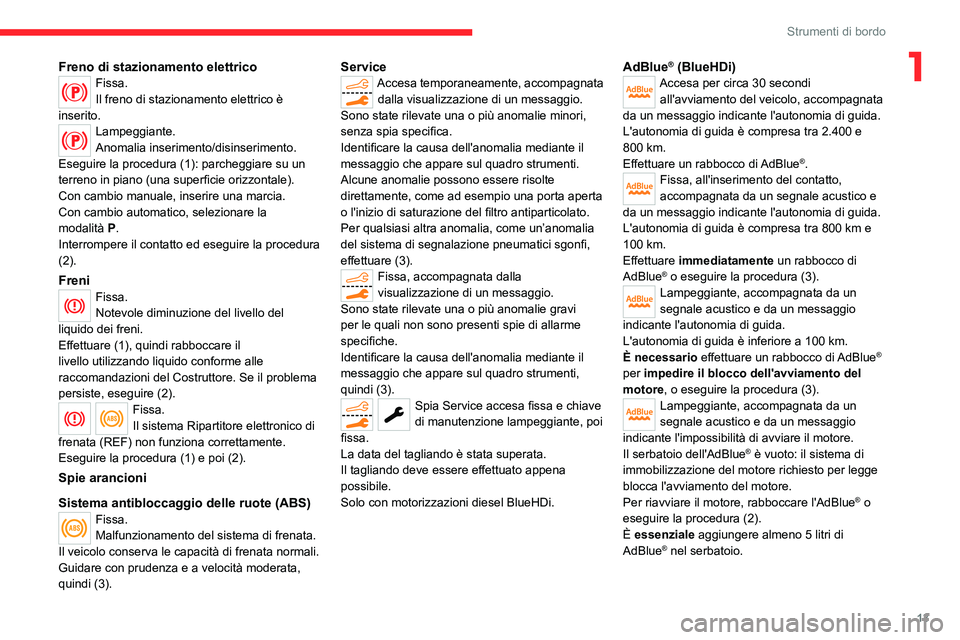

1Freno di stazionamento elettricoFissa.
Il freno di stazionamento elettrico è
inserito.
Lampeggiante.
Anomalia inserimento/disinserimento.
Eseguire la procedura (1): parcheggiare su un
terreno in piano (una superficie orizzontale).
Con cambio manuale, inserire una marcia.
Con cambio automatico, selezionare la
modalità
P
.
Interrompere il contatto ed eseguire la procedura
(2).
FreniFissa.
Notevole diminuzione del livello del
liquido dei freni.
Effettuare (1), quindi rabboccare il
livello utilizzando liquido conforme alle
raccomandazioni del Costruttore. Se il problema
persiste, eseguire (2).
Fissa.
Il sistema Ripartitore elettronico di
frenata (REF) non funziona correttamente.
Eseguire la procedura (1) e poi (2).
Spie arancioni
Sistema antibloccaggio delle ruote (ABS)
Fissa.
Malfunzionamento del sistema di frenata.
Il veicolo conserva le capacità di frenata normali.
Guidare con prudenza e a velocità moderata,
quindi (3).
ServiceAccesa temporaneamente, accompagnata dalla visualizzazione di un messaggio.
Sono state rilevate una o più anomalie minori,
senza spia specifica.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti.
Alcune anomalie possono essere risolte
direttamente, come ad esempio una porta aperta
o l'inizio di saturazione del filtro antiparticolato.
Per qualsiasi altra anomalia, come un’anomalia
del sistema di segnalazione pneumatici sgonfi,
effettuare (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Sono state rilevate una o più anomalie gravi
per le quali non sono presenti spie di allarme
specifiche.
Identificare la causa dell'anomalia mediante il
messaggio che appare sul quadro strumenti,
quindi (3).
Spia Service accesa fissa e chiave
di manutenzione lampeggiante, poi
fissa.
La data del tagliando è stata superata.
Il tagliando deve essere effettuato appena
possibile.
Solo con motorizzazioni diesel BlueHDi.
AdBlue® (BlueHDi)Accesa per circa 30 secondi all'avviamento del veicolo, accompagnata
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 2.400 e
800
km.
Effettuare un rabbocco di AdBlue
®.Fissa, all'inserimento del contatto,
accompagnata da un segnale acustico e
da un messaggio indicante l'autonomia di guida.
L'autonomia di guida è compresa tra 800 km e
100
km.
Effettuare immediatamente un rabbocco di
AdBlue
® o eseguire la procedura (3).Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'autonomia di guida.
L'autonomia di guida è inferiore a 100
km.
È necessario effettuare un rabbocco di AdBlue
®
per impedire il blocco dell'avviamento del
motore, o eseguire la procedura (3).
Lampeggiante, accompagnata da un
segnale acustico e da un messaggio
indicante l'impossibilità di avviare il motore.
Il serbatoio dell'AdBlue
® è vuoto: il sistema di
immobilizzazione del motore richiesto per legge
blocca l'avviamento del motore.
Per riavviare il motore, rabboccare l'AdBlue
® o
eseguire la procedura (2).
È essenziale aggiungere almeno 5 litri di
AdBlue
® nel serbatoio.
Page 16 of 276
14
Strumenti di bordo
Sistema antinquinamento SCR (BlueHDi)Fissa all'inserimento del contatto,
accompagnata da un segnale
acustico e da un messaggio.
È stata rilevata un'anomalia del sistema
antinquinamento SCR.
Questa spia si spegne non appena il livello
di emissioni dei gas di scarico è di nuovo
conforme.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alla spia Autodiagnosi del motore
accesa fissa, accompagnata da un segnale
acustico e da un messaggio indicante
l'autonomia di guida.
A seconda del messaggio visualizzato, è
possibile percorrere fino a 1.100
km prima
dell'attivazione del dispositivo antiavviamento
del motore.
Eseguire la procedura (3) al più presto per
impedire il blocco dell'avviamento del
motore.
Spia AdBlue® lampeggiante
all'inserimento del contatto,
associata alla spia Autodiagnosi del motore
accesa fissa, accompagnata da un segnale
acustico e da un messaggio indicante
l'impossibilità di avviamento del motore.
Il dispositivo antiavviamento del motore
impedisce il riavvio del motore (il limite di guida
consentito è stato superato dopo la conferma di
un'anomalia del sistema antinquinamento).
Per avviare il motore, effettuare la procedura (2).
Sistema diagnostico motoreLampeggiante.
Anomalia del sistema di gestione motore.
Rischio di danni irreversibili al catalizzatore.
Eseguire (2) in assenza di anomalia .
Fissa.
Anomalia del sistema antinquinamento.
La spia di allarme dovrebbe spegnersi
all'avviamento del motore.
Eseguire rapidamente (3).
Allarme Rischio Collisione / Active Safety
Brake
Lampeggiante.
Il sistema è attivo.
Il veicolo frena leggermente al fine di ridurre la
velocità di collisione frontale con il veicolo che
precede.
Fissa, accompagnata da un messaggio e
da un segnale acustico.
Il sistema è in anomalia.
Eseguire (3).
Fissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema è disattivato, tramite il menu di
configurazione del veicolo.
Allarme attivo di superamento involontario
della linea di carreggiata
Fissa.
Il sistema è stato disattivato
automaticamente o messo in standby.
Lampeggiante.
Si sta per superare una linea di
carreggiata tratteggiata senza attivare gli
indicatori di direzione.
Il sistema si attiva, poi corregge la traiettoria sul
lato della linea di carreggiata rilevata.
Fissa.
Il sistema non funziona
correttamente.
Eseguire (3).
Mantenimento in corsiaFissa, accompagnata dalla spia
Service.
Il sistema non funziona correttamente.
Eseguire (3).
Controllo dinamico di stabilità (CDS) e
antipattinamento delle ruote (ASR)
Fissa.
Il sistema è disattivato.
Il sistema CDS/ASR viene automaticamente
attivato all'avviamento del veicolo e a partire da
circa 50 km/h.
Al di sotto di 50
km/h, è possibile riattivare il
sistema manualmente.
Controllo dinamico di stabilità (CDS) e
antipattinamento della ruota (ASR)
Lampeggiante.
La regolazione CDSS/ASR si attiva in
caso di perdita di aderenza o di deviazione dalla
traiettoria.
Page 17 of 276
15
Strumenti di bordo

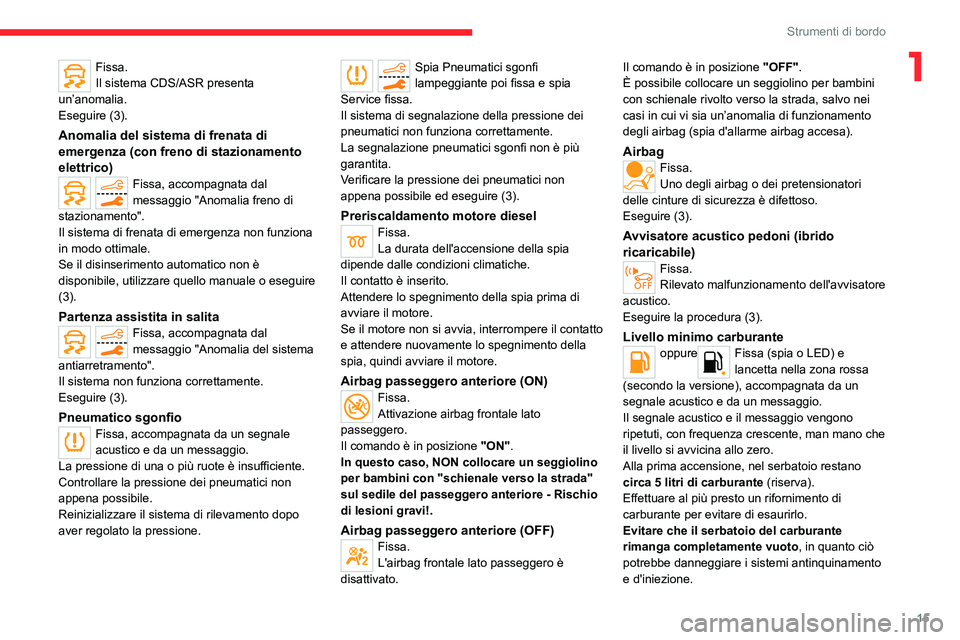

1Fissa.
Il sistema CDS/ASR presenta
un’anomalia.
Eseguire (3).
Anomalia del sistema di frenata di
emergenza (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il sistema di frenata di emergenza non funziona
in modo ottimale.
Se il disinserimento automatico non è
disponibile, utilizzare quello manuale o eseguire
(3).
Partenza assistita in salitaFissa, accompagnata dal
messaggio "Anomalia del sistema
antiarretramento".
Il sistema non funziona correttamente.
Eseguire (3).
Pneumatico sgonfio
Fissa, accompagnata da un segnale
acustico e da un messaggio.
La pressione di una o più ruote è insufficiente.
Controllare la pressione dei pneumatici non
appena possibile.
Reinizializzare il sistema di rilevamento dopo
aver regolato la pressione.
Spia Pneumatici sgonfi
lampeggiante poi fissa e spia
Service fissa.
Il sistema di segnalazione della pressione dei
pneumatici non funziona correttamente.
La segnalazione pneumatici sgonfi non è più
garantita.
Verificare la pressione dei pneumatici non
appena possibile ed eseguire (3).
Preriscaldamento motore dieselFissa.
La durata dell'accensione della spia
dipende dalle condizioni climatiche.
Il contatto è inserito.
Attendere lo spegnimento della spia prima di
avviare il motore.
Se il motore non si avvia, interrompere il contatto
e attendere nuovamente lo spegnimento della
spia, quindi avviare il motore.
Airbag passeggero anteriore (ON)Fissa.
Attivazione airbag frontale lato
passeggero.
Il comando è in posizione "ON".
In questo caso, NON collocare un seggiolino
per bambini con "schienale verso la strada"
sul sedile del passeggero anteriore - Rischio
di lesioni gravi!.
Airbag passeggero anteriore (OFF)Fissa.
L'airbag frontale lato passeggero è
disattivato. Il comando è in posizione
"OFF".
È possibile collocare un seggiolino per bambini
con schienale rivolto verso la strada, salvo nei
casi in cui vi sia un’anomalia di funzionamento
degli airbag (spia d'allarme airbag accesa).
AirbagFissa.
Uno degli airbag o dei pretensionatori
delle cinture di sicurezza è difettoso.
Eseguire (3).
Avvisatore acustico pedoni (ibrido
ricaricabile)
Fissa.
Rilevato malfunzionamento dell'avvisatore
acustico.
Eseguire la procedura (3).
Livello minimo carburanteoppureFissa (spia o LED) e
lancetta nella zona rossa
(secondo la versione), accompagnata da un
segnale acustico e da un messaggio.
Il segnale acustico e il messaggio vengono
ripetuti, con frequenza crescente, man mano che
il livello si avvicina allo zero.
Alla prima accensione, nel serbatoio restano
circa 5 litri di carburante (riserva).
Effettuare al più presto un rifornimento di
carburante per evitare di esaurirlo.
Evitare che il serbatoio del carburante
rimanga completamente vuoto, in quanto ciò
potrebbe danneggiare i sistemi antinquinamento
e d'iniezione.
Page 18 of 276
16
Strumenti di bordo
Fissa.
Il filtro del gasolio contiene acqua.
Rischio di danneggiamento del sistema
d'iniezione: eseguire (2) al più presto.
Filtro antiparticolato (Diesel)Fissa, accompagnata da un segnale
acustico e da un messaggio indicante il
rischio di saturazione del filtro antiparticolato.
Indica un inizio di saturazione del filtro
antiparticolato.
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando ad
una velocità di almeno 60 km/h, fino allo
spegnimento della spia.
Fissa, accompagnata da un segnale
acustico e da un messaggio indicante che
il livello dell'additivo del filtro antiparticolato è
troppo basso.
Indica che l'additivo nel serbatoio ha raggiunto il
livello minimo.
Eseguire (3).
Disattivazione delle funzioni automatiche
(con freno di stazionamento elettrico)
Fissa.
Le funzioni "inserimento automatico"
(allo spegnimento del motore) e "disinserimento
automatico" (all’accelerazione) sono disattivate.
Se l'inserimento/il disinserimento automatico non
è più possibile:
►
A
vviare il motore;
►
Utilizzare la leva di comando per inserire il
freno di stazionamento. ►
Rilasciare completamente il pedale del freno.
►
T
enere la leva di comando premuta nella
direzione di rilascio per un tempo tra 10 e 15
secondi.
►
Rilasciare la leva di comando.
►
T
enere premuto il pedale del freno.
►
T
enere la leva di comando nella direzione di
"inserimento" per 2 secondi.
►
Rilasciare la leva di comando e il pedale del
freno.
Anomalia (con freno di stazionamento
elettrico)
Fissa, accompagnata dal
messaggio "Anomalia freno di
stazionamento".
Il veicolo non può essere immobilizzato a motore
avviato.
Se i comandi di inserimento e disinserimento
manuali non funzionano, la leva di comando del
freno di stazionamento elettrico non funziona
correttamente.
Le funzioni automatiche devono essere utilizzate
in qualsiasi circostanza e vengono riattivate
automaticamente in caso di anomalia della leva
di comando.
Eseguire (2).
Fissa, accompagnata dal
messaggio "Anomalia freno
di stazionamento".
Il freno di stazionamento presenta un'anomalia:
è possibile che le funzioni manuali e automatiche
non funzionino.
A veicolo fermo, per immobilizzarlo: ►
T
irare e tenere tirata la leva di comando per
circa 7-15 secondi, fino all'accensione della spia
sul quadro strumenti.
Se questa procedura non funziona, mettere in
sicurezza il veicolo:
►
Parcheggiare su un terreno in piano.
►
Con cambio manuale, inserire una marcia.
►
Con cambio automatico, selezionare la
modalità
P
, poi bloccare una delle ruote con i
cunei in dotazione.
Poi eseguire la procedura (2).
Fari fendinebbia posterioriFissa.
I fari sono accesi.
Assistenza al parcheggioFissa, accompagnata dalla
visualizzazione di un messaggio e da un
segnale acustico.
Il sistema presenta un’anomalia di
funzionamento.
Eseguire (3).
Pedale della frizione premuto
Fissa.
Stop & Start: il passaggio in modalità
START viene rifiutato poiché il pedale della
frizione non è completamente premuto.
Premere a fondo il pedale della frizione.
ServosterzoFissa.
Malfunzionamento del servosterzo.
Guidare con prudenza e a velocità moderata,
quindi eseguire (3).
Page 19 of 276
17
Strumenti di bordo

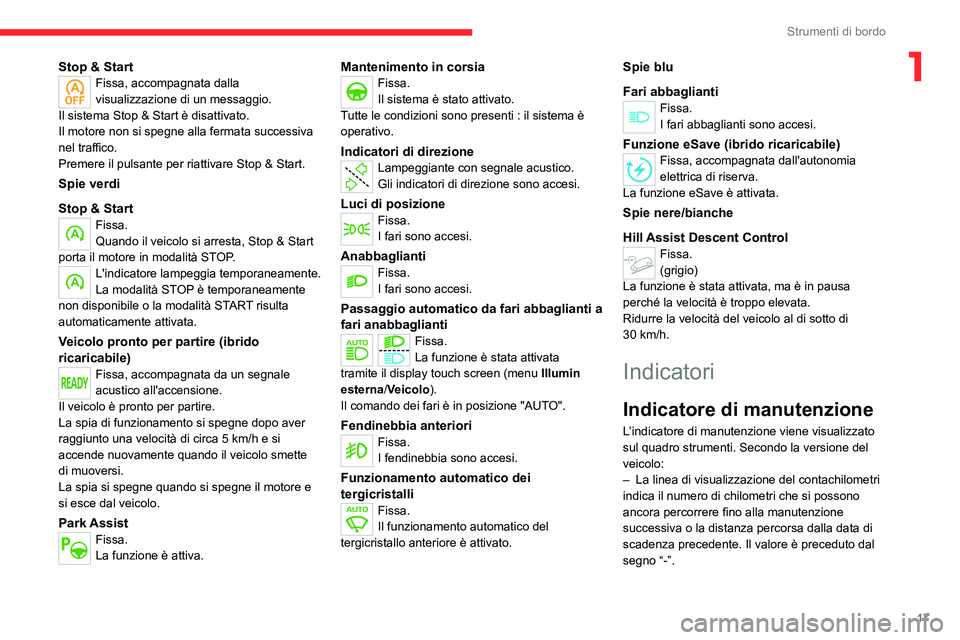

1Stop & StartFissa, accompagnata dalla
visualizzazione di un messaggio.
Il sistema Stop & Start è disattivato.
Il motore non si spegne alla fermata successiva
nel traffico.
Premere il pulsante per riattivare Stop & Start.
Spie verdi
Stop & Start
Fissa.
Quando il veicolo si arresta, Stop & Start
porta il motore in modalità STOP.
L'indicatore lampeggia temporaneamente.
La modalità STOP è temporaneamente
non disponibile o la modalità START risulta
automaticamente attivata.
Veicolo pronto per partire (ibrido
ricaricabile)
Fissa, accompagnata da un segnale
acustico all'accensione.
Il veicolo è pronto per partire.
La spia di funzionamento si spegne dopo aver
raggiunto una velocità di circa 5
km/h e si
accende nuovamente quando il veicolo smette
di muoversi.
La spia si spegne quando si spegne il motore e
si esce dal veicolo.
Park AssistFissa.
La funzione è attiva.
Mantenimento in corsiaFissa.
Il sistema è stato attivato.
Tutte le condizioni sono presenti : il sistema è
operativo.
Indicatori di direzioneLampeggiante con segnale acustico.
Gli indicatori di direzione sono accesi.
Luci di posizioneFissa.
I fari sono accesi.
AnabbagliantiFissa.
I fari sono accesi.
Passaggio automatico da fari abbaglianti a
fari anabbaglianti
Fissa.
La funzione è stata attivata
tramite il display touch screen (menu Illumin
esterna /Veicolo).
Il comando dei fari è in posizione "AUTO".
Fendinebbia anteriori
Fissa.
I fendinebbia sono accesi.
Funzionamento automatico dei
tergicristalli
Fissa.
Il funzionamento automatico del
tergicristallo anteriore è attivato.
Spie blu
Fari abbaglianti
Fissa.
I fari abbaglianti sono accesi.
Funzione eSave (ibrido ricaricabile)Fissa, accompagnata dall'autonomia
elettrica di riserva.
La funzione
eSave è attivata.
Spie nere/bianche
Hill Assist Descent Control
Fissa.
(grigio)
La funzione è stata attivata, ma è in pausa
perché la velocità è troppo elevata.
Ridurre la velocità del veicolo al di sotto di
30
km/h.
Indicatori
Indicatore di manutenzione
L’indicatore di manutenzione viene visualizzato
sul quadro strumenti. Secondo la versione del
veicolo:
–
La linea di visualizzazione del contachilometri
indica il numero di chilometri che si possono
ancora percorrere fino alla manutenzione
successiva o la distanza percorsa dalla data di
scadenza precedente. Il valore è preceduto dal
segno “-”.
Page 20 of 276
18
Strumenti di bordo
– un messaggio di allarme indica la distanza
e il tempo rimasti prima della prossima
manutenzione.
Chiave di manutenzioneSi accende temporaneamente
all’inserimento del contatto.
Mancano tra 1.000 e 3.000
km alla scadenza
della manutenzione successiva.
Fissa, all’inserimento del contatto.
La manutenzione successiva è prevista
entro 1.000
km.
Far controllare il veicolo appena possibile.
Chiave di manutenzione lampeggianteLampeggiante e poi fissa,
all'inserimento del contatto.
(Con motorizzazioni diesel BlueHDi, associata
alla spia Service)
La data del tagliando è stata superata.
Effettuare il tagliando appena possibile.
Azzeramento dell'indicatore di
manutenzione
L'indicatore di manutenzione deve essere
azzerato dopo ogni tagliando.
►
Interrompere il contatto.
► Tenere premuto questo pulsante.
► Inserire il contatto; il contachilometri inizia un
conto alla rovescia.
►
Quando il display indica =0
, rilasciare il
pulsante; il simbolo della chiave sparisce.
Se è necessario scollegare la batteria
dopo questa operazione, bloccare le
porte del veicolo e attendere almeno 5 minuti,
altrimenti l'azzeramento non verrà registrato.
Promemoria delle informazioni sulla
manutenzione
È possibile accedere alle informazioni di
manutenzione in qualsiasi momento dal quadro
strumenti.
► Premere questo pulsante per visualizzare
temporaneamente le informazioni di
manutenzione.
La distanza indicata (in chilometri o
miglia) è calcolata in base al
chilometraggio coperto e al tempo trascorso
dall’ultima manutenzione.
L’allarme potrebbe attivarsi in prossimità della
data della manutenzione successiva.
Indicatore di livello olio
motore
(Secondo la versione).
Sulle versioni equipaggiate di astina di livello
elettrica, la conformità del livello dell'olio motore
appare per alcuni secondi sul quadro strumenti,
all'inserimento del contatto, dopo l'informazione
di manutenzione.
La verifica del livello dell'olio è valida
solo se il veicolo è parcheggiato in piano,
con il motore spento da almeno 30 minuti.
Livello olio non corretto
Ciò è indicato dalla visualizzazione del
messaggio di avviso sul rabbocco dell'olio,
accompagnato dall'accensione della spia Service
e da un segnale acustico.
Se la mancanza d'olio è confermata dalla verifica
con l'astina manuale, rabboccare il livello per
evitare danni al motore.
