129
IV
SICHERUNGSTABELLE
NummerStärkeFunktion
F1––
F2––
F 35 AAirbags
F 410 ABremssystem – Aktive Motorhaube – Geschwindigkeitsbegrenzung/-regelung – Automatisch abblendender Spiegel –Diagnoseanschluss – Motor Neigung Multifunktionsanzeigeyggyg
F 530 AFensterheber vorne – Schiebedach
F 630 AFensterheber hinten
F 75 ABeleuchtung Sonnenblende – Beleuchtung Handschuhfach – Deckenleuchten – Zigarettenanzünder hinten
F 820 ALenkradfernbedienung – Anzeige – Öffnen der Scheiben (Mini Absenkung) – Alarmanlage – Autoradio
F 930 AZigarettenanzünder vorne
F 1015 ASchalteinheit Kofferraum – Schalteinheit Anhänger
F 1115 ALenkanlassschloss
F1215 AKontrollleuchte Anlegen Gurt Fahrer- und Beifahrerseite – Öffnen der Scheiben (Mini Absenkung) –elektrisch verstellbare Sitze – Einparkhilfe – Audiosystem JBLg
F 135 AAktive Motorhaube – Regen- und Helligkeitssensor – Scheibenwaschanlage – Versorgung Motorschalteinheit
F 1415 AAFIL-Spurassistent – Klimaanlage – Bordinstrument – Head-Up Display – Airbags – Bluetooth® (Freisprecheinrichtung) – ®Relais integrierter hydroelektronischer Block BHI
F 1530 AElektrische Verriegelung – Kindersicherung
F 16SHUNT–
F 1740 ALüftung
SICHERUNGEN UNTER DEM ARMATURENBRETT (KASTEN C)

130
IV

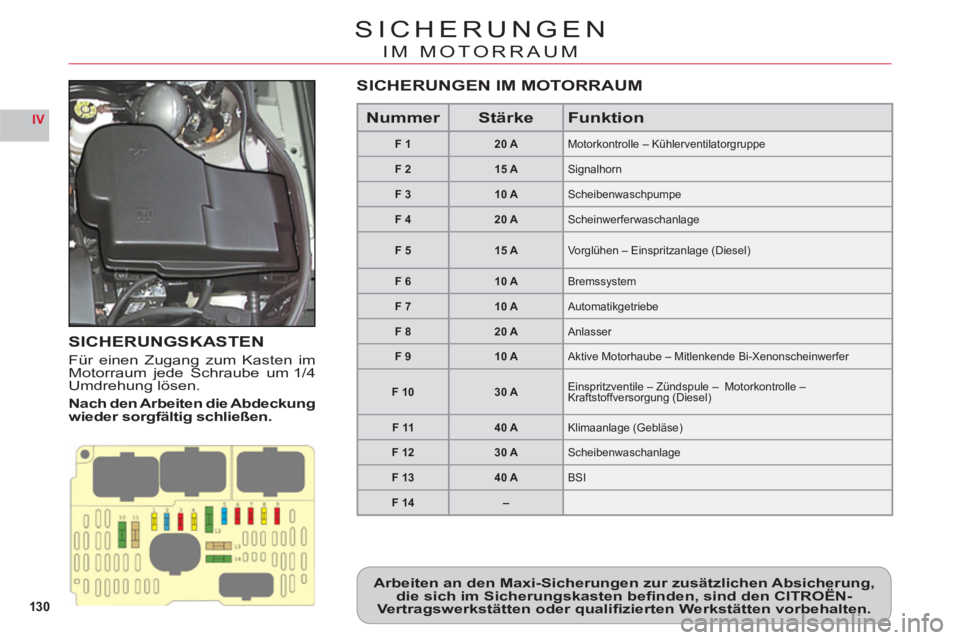

SICHERUNGEN
IM MOTORRAUM
SICHERUNGSKASTEN
Für einen Zugang zum Kasten imMotorraum jede Schraube um 1/4Umdrehung lösen.
Nach den Arbeiten die Ab de ckungwieder sorgfältig schließen.
Arbeiten an den Maxi-Sicherungen zur zusätzlichen Absicherung,die sich im Sicherungskasten befi nden, sind den CITROËN-g
Vertragswerkstätten oder qualifi zierten Werkstätten vorbehalten.
NummerStärkeFunktion
F120 AMotorkontrolle – Kühlerventilatorgruppe
F215 ASignalhorn
F 310 AScheibenwaschpumpe
F 420 AScheinwerferwaschanlage
F 515 AVo rglühen – Einspritzanlage (Diesel)
F 610 ABremssystem
F710 AAutomatikgetriebe
F 820 AAnlasser
F 910 AAktive Motorhaube – Mitlenkende Bi-Xenonscheinwerfer
F 1030 AEinspritzventile – Zündspule – Motorkontrolle – Kraftstoffversorgung (Diesel)
F 1140 AKlimaanlage (Gebläse)
F 1230 AScheibenwaschanlage
F 1340 ABSI
F 14–
SICHERUNGEN IM MOTORRAUM

131
IV
53412
G36G37G38G39G40

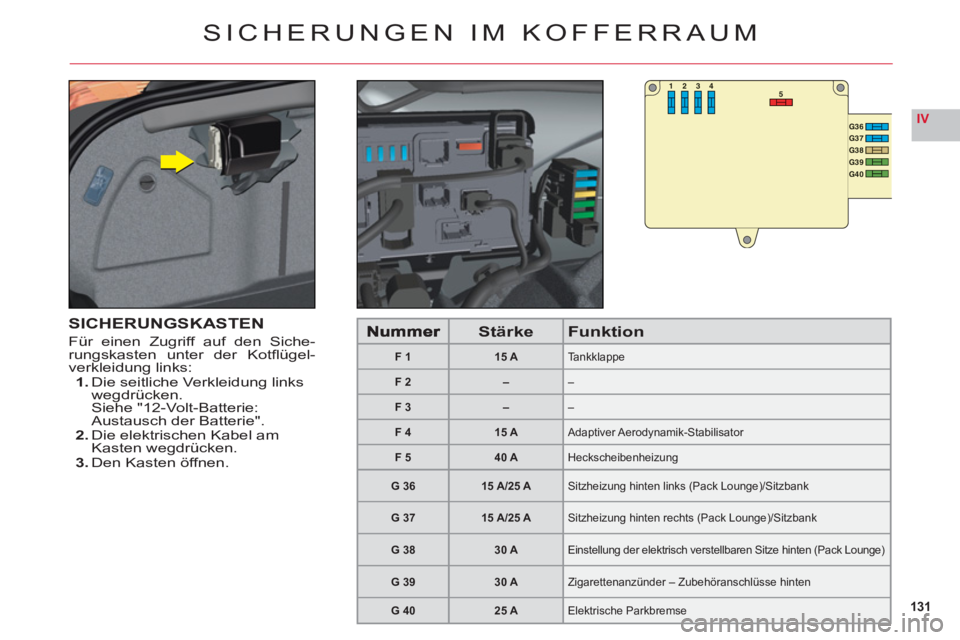

SICHERUNGEN IM KOFFERRAUM
SICHERUNGSKASTEN
Für einen Zugriff auf den Siche-rungskasten unter der Kotfl ¸gel-
verkleidung links:1. Die seitliche Verkleidung links
wegdrücken.Siehe "12-Volt-Batterie:Austausch der Batterie".2. Die elektrischen Kabel am
Kasten wegdrücken.3. Den Kasten öffnen.
StärkeFunktion
F 115 ATankklappe
F 2––
F 3––
F 415 AAdaptiver Aerodynamik-Stabilisator
F 540 AHeckscheibenheizung
G 3615 A/25 ASitzheizung hinten links (Pack Lounge)/Sitzbank
G 3715 A/25 ASitzheizung hinten rechts (Pack Lounge)/Sitzbank
G 3830 AEinstellung der elektrisch verstellbaren Sitze hinten (Pack Lounge)
G 3930 AZigarettenanzünder – Zubehöranschlüsse hinten
G 4025 AElektrische Parkbremse

132
IV

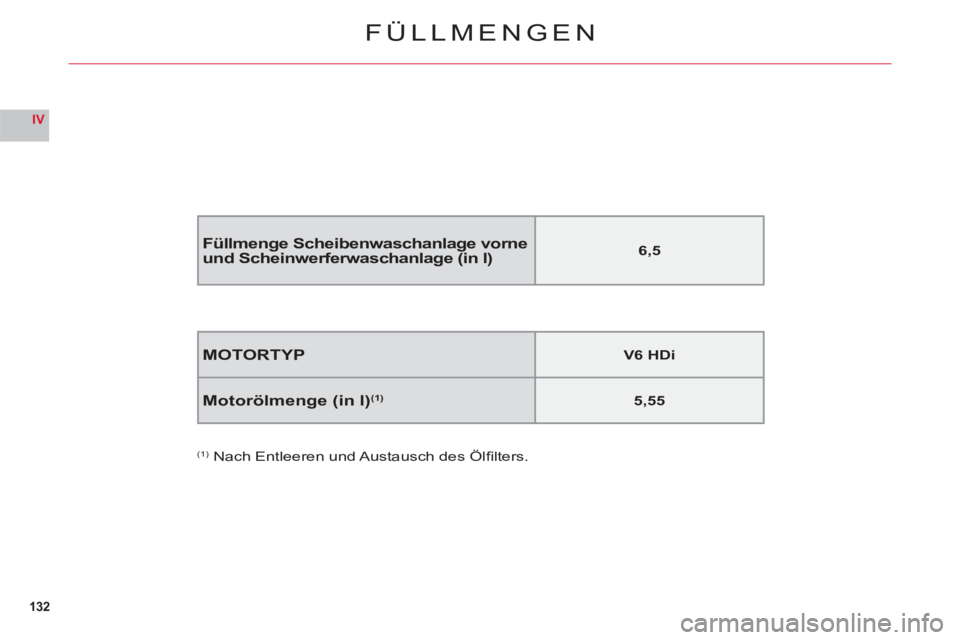

FÜLLMENGEN
MOTORTYPV6 HDi
Motorölmenge (in l)(1)5,55
(1) Nach Entleeren und Austausch des Ölfi lters.
Füllmenge Scheibenwaschanlage vorne und Scheinwerferwaschanlage (in l)6,5

133
VA
A

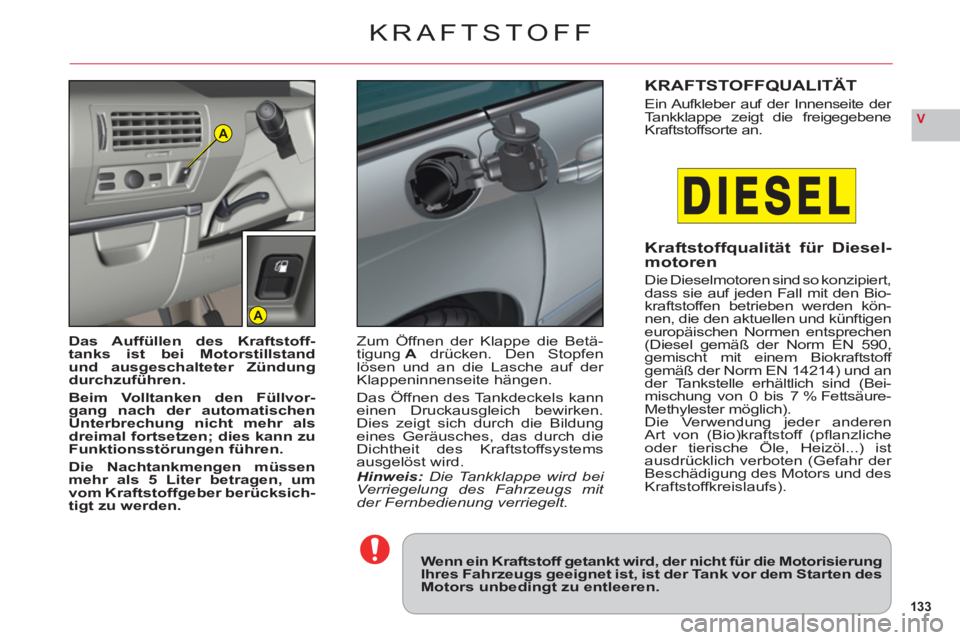

KRAFTSTOFF
Wenn ein Kraftstoff getankt wird, der nicht für die MotorisierungIhres Fahrzeugs geeignet ist, ist der Tank vor dem Starten desMotors unbedingt zu entleeren.
Das Auffüllen des Kraftstoff-
tanks ist bei Motorstillstand
und ausgeschalteter Zündungdurchzuführen.
Beim Volltanken den Füllvor-gang nach der automatischenUnterbrechung nicht mehr alsdreimal fortsetzen; dies kann zu
Funktionsstörungen führen.
Die Nachtankmengen müssenmehr als 5 Liter betragen, umvom Kraftstoffgeber berücksich-
tigt zu werden.
Zum Öffnen der Klappe die Betä-
tigungA drücken. Den Stopfen lösen und an die Lasche auf der
Klappeninnenseite hängen.
D
as Öffnen des Tankdeckels kann einen Druckausgleich bewirken.
Dies zeigt sich durch die Bildung eines Geräusches, das durch die
Dichtheit des Kraftstoffsystems
ausgelöst wird.Hinweis: Die Tankklappe wird bei Verriegelung des Fahrzeugs mit der Fernbedienung verriegelt.
KRAFTSTOFFQUALITÄT
Ein Aufkleber auf der Innenseite der
Tankklappe zeigt die freigegebeneKraftstoffsorte an.
Kraftstoffqualität für Diesel-motoren
Die Dieselmotoren sind so konzipiert,
dass sie auf jeden Fall mit den Bio-
kraftstoffen betrieben werden kön-nen, die den aktuellen und künftigeneuropäischen Normen entsprechen(Diesel gemäß der Norm EN 590,gemischt mit einem Biokraftstoff gemäß der Norm EN 14214) und an
der Tankstelle erhältlich sind (Bei-mischung von 0 bis 7 % Fettsäure-Methylester möglich).Die Verwendung jeder anderenArt von (Bio)kraftstoff (pfl anzlicheoder tierische Öle, Heizöl...) ist() (p
ausdrücklich verboten (Gefahr der Beschädigung des Motors und desKraftstoffkreislaufs).

134
V
DEF
ACB

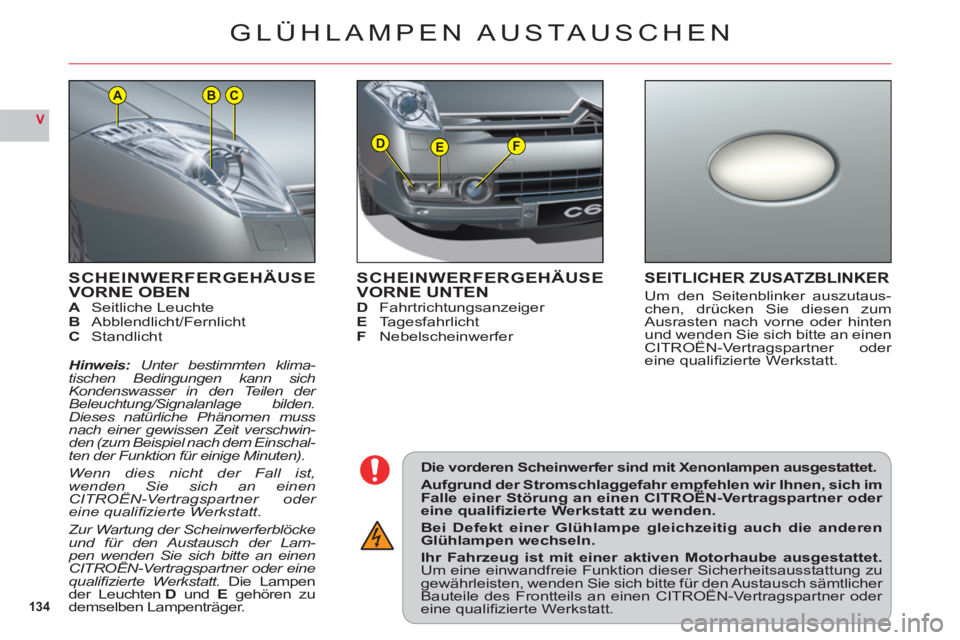

SCHEINWERFERGEHÄUSEVORNE OBENASeitliche LeuchteBAbblendlicht/FernlichtC Standlicht
Hinweis: Unter bestimmten klima-tischen Bedingungen kann sich
Kondenswasser in den Teilen der
Beleuchtung/Signalanlage bilden.
Dieses natürliche Phänomen muss
nach einer gewissen Zeit verschwin-den (zum Beispiel nach dem Einschal-ten der Funktion für einige Minuten).
Wenn dies nicht der Fall ist,wenden Sie sich an einenCITROËN-Vertragspartner oder eine qualifi zierte Werkstatt.
Zur Wartung der
Scheinwerferblˆckeund f¸r den Austausch der Lam-pen wenden Sie sich bitte an einenCITROÀN-Vertragspartner oder einep
qualifi zierte Werkstatt. Die Lampender Leuchten D undE gehören zu
demselben Lampenträger.
GLÜHLAMPEN AUSTAUSCHEN
Die vorderen Scheinwerfer sind mit Xenonlampen ausgestattet.
Aufgrund der Stromschlaggefahr empfehlen wir Ihnen, sich imFalle einer Störung an einen CITROËN-Vertragspartner oder gggp,p
eine qualifi zierte Werkstatt zu wenden.
Bei Defekt einer Glühlampe gleichzeitig auch die anderenGlühlampen wechseln.
Ihr Fahrzeug ist mit einer aktiven Motorhaube ausgestattet.Um eine einwandfreie Funktion dieser Sicherheitsausstattung zugewährleisten, wenden Sie sich bitte für den Austausch sämtlicher Bauteile des Frontteils an einen CITROËN-Vertragspartner oder g,
eine qualifi zierte Werkstatt.
SCHEINWERFERGEHÄUSE VORNE UNTENDFahrtrichtungsanzeigerETagesfahrlichtFNebelscheinwerfer
SEITLICHER ZUSATZBLINKER
Um den Seitenblinker auszutaus-chen, drücken Sie diesen zumAusrasten nach vorne oder hintenund wenden Sie sich bitte an einenCITROËN-Vertragspartner oder eine qualifi zierte Werkstatt.

135
V
A
B
zeug lösen, um sie herauszuziehenund auszutauschen.Hinweis:Das Werkzeug zumLösen der Schrauben befi ndet sichim Werkzeugkasten des Reserver-ads. Siehe "Radwechsel".

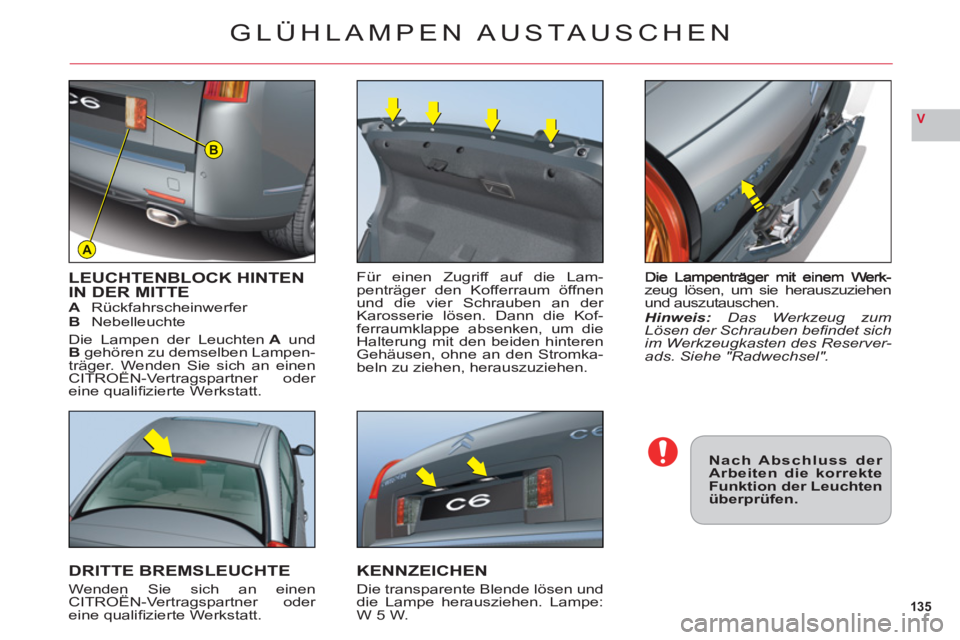

LEUCHTENBLOCK HINTEN IN DER MITTEARückfahrscheinwerferBNebelleuchte
Die Lampen der Leuchten AundBgehören zu demselben Lampen-träger. Wenden Sie sich an einenCITROËN-Vertragspartner oder g
eine qualifi zierte Werkstatt.
DRITTE BREMSLEUCHTE
Wenden Sie sich an einenCITROËN-Vertragspartner oder eine qualifi zierte Werkstatt.Für einen Zu
griff auf die Lam-
penträger den Kofferraum öffnen und die vier Schrauben an der
Karosserie lösen. Dann die Kof-ferraumklappe absenken, um die Halterung mit den beiden hinteren Gehäusen, ohne an den Stromka-
beln zu ziehen, herauszuziehen.
KENNZEICHEN
Die transparente Blende lösen und
die Lampe herausziehen. Lampe:
W 5 W.
Nach Abschluss der Arbeiten die korrekteFunktion der Leuchtenüberprüfen.
GLÜHLAMPEN AUSTAUSCHEN

136
V
A
BC
D

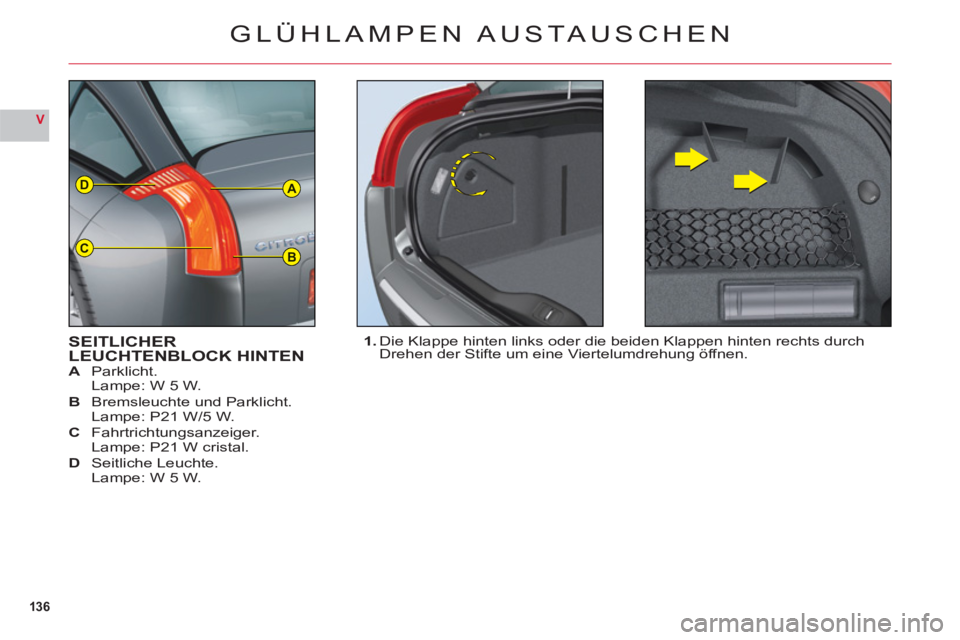

GLÜHLAMPEN AUSTAUSCHEN
SEITLICHERLEUCHTENBLOCK HINTENA Parklicht.
Lampe: W 5 W.
B Bremsleuchte und Parklicht.Lampe: P21 W/5 W.
C Fahrtrichtungsanzeiger.Lampe: P21 W cristal.
DSeitliche Leuchte.
Lampe: W 5 W.1. Die Klappe hinten links oder die beiden Klappen hinten rechts durch
Drehen der Stifte um eine Viertelumdrehun
g öffnen.

137
V
B
C
D
A

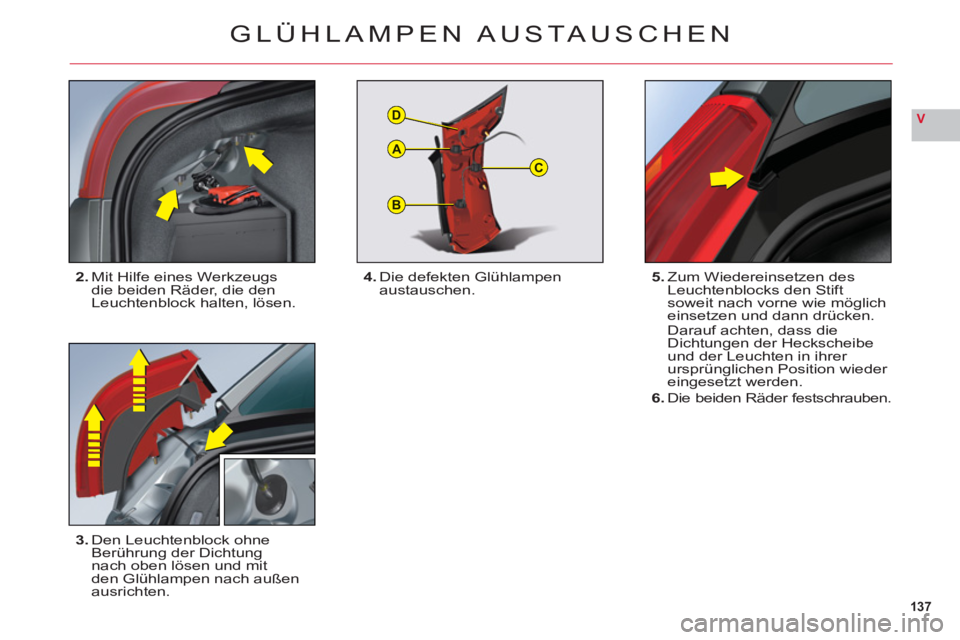

GLÜHLAMPEN AUSTAUSCHEN
2.Mit Hilfe eines Werkzeugs die beiden Räder, die den Leuchtenblock halten, lösen.
3.Den Leuchtenblock ohne
Berührung der Dichtung nach oben lösen und mit
den Glühlampen nach außen
ausrichten.5. Z
um Wiedereinsetzen desLeuchtenblocks den Stift soweit nach vorne wie möglicheinsetzen und dann drücken.Darauf achten, dass die Dichtungen der Heckscheibe und der Leuchten in ihrer
ursprünglichen Position wieder eingesetzt werden.
6. Die beiden Räder festschrauben.
4.Die defekten Glühlampenaustauschen.

138
V
A

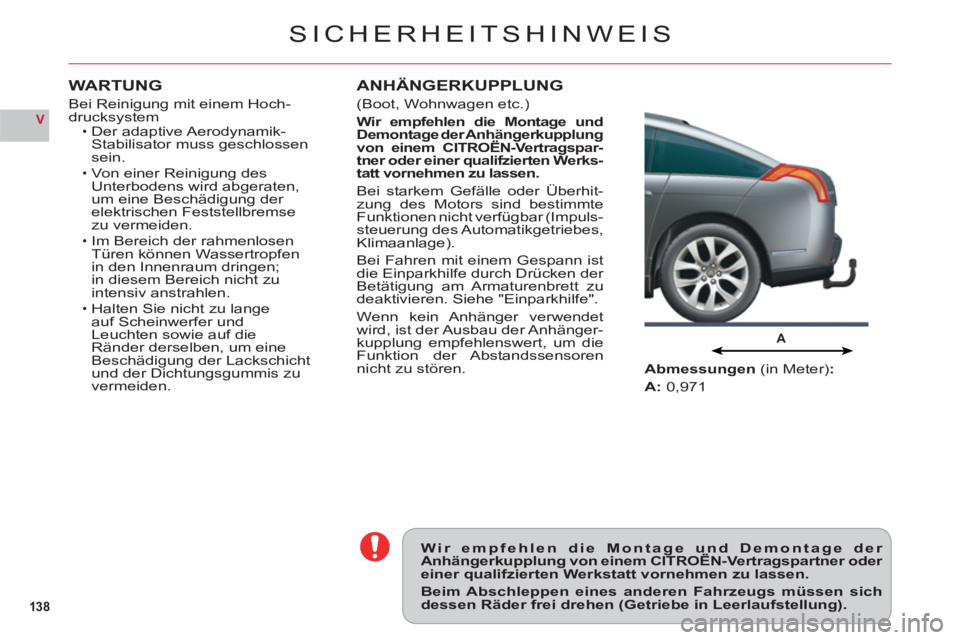

SICHERHEITSHINWEIS
Wir empfehlen die Montage und Demontage der Anhängerkupplung von einem CITROËN-Vertragspartner oder pgg
einer qualifzierten Werkstatt vornehmen zu lassen.
Beim Abschleppen eines anderen Fahrzeugs müssen sichdessen Räder frei drehen (Getriebe in Leerlaufstellung).
Abmessungen(in Meter):
A:0,971
ANHÄNGERKUPPLUNG
(Boot, Wohnwagen etc.)
Wir empfehlen die Montage und Demontage der Anhängerkupplung von einem CITROËN-Vertragspar-ggppg
tner oder einer qualifzierten Werks-
tatt vornehmen zu lassen.
Bei starkem Gefälle oder Überhit-zung des Motors sind bestimmte
Funktionen nicht verfügbar (Impuls-
steuerung des Automatikgetriebes,
Klimaanlage).
Bei Fahren mit einem
Gespann ist
die Einparkhilfe durch Drücken der
Betätigung am Armaturenbrett zu
deaktivieren. Siehe "Einparkhilfe".
Wenn kein Anh
änger verwendet
wird, ist der Ausbau der Anhänger-kupplung empfehlenswert, um die
Funktion der Abstandssensoren
nicht zu stören.
WARTUNG
Bei Reinigung mit einem Hoch-druck sys temDer adaptive Aerodynamik-Stabilisator muss geschlossensein.
Von einer Reinigung des Unterbodens wird abgeraten,
um eine Beschädigung der elektrischen Feststellbremse zu vermeiden.Im Bereich der rahmenlosen
Türen können Wassertropfenin den Innenraum dringen;in diesem Bereich nicht zu intensiv anstrahlen.
Halten Sie nicht zu lange
auf Scheinwerfer und
Leuchten sowie auf dieRänder derselben, um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu
v
ermeiden.
•
•
•
•
