CITROEN C6 2012 InstruktionsbÖcker (in Swedish)

119

120
IV
A

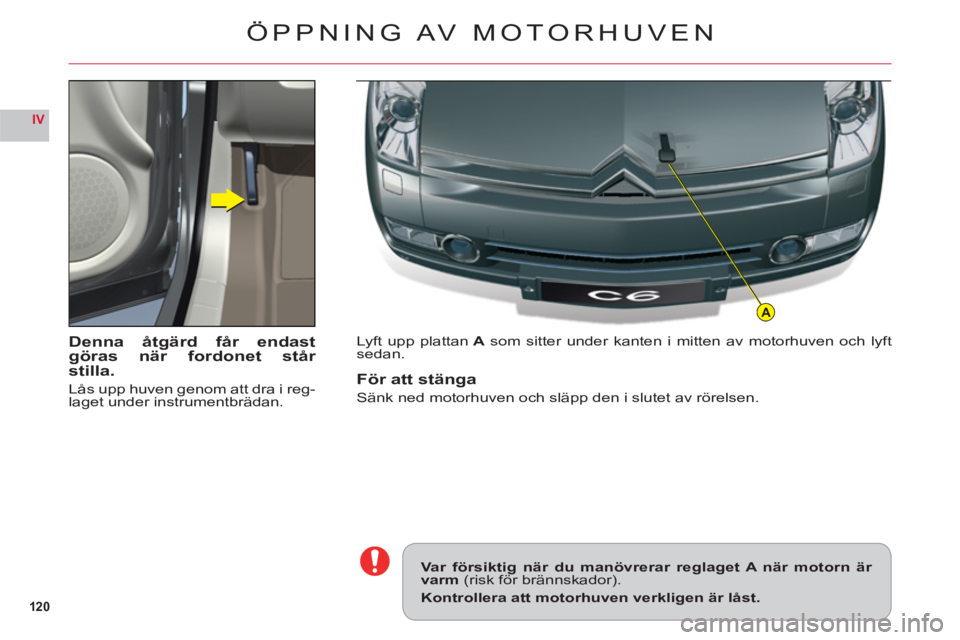

Denna åtgärd får endastgöras när fordonet står
stilla.
Lås upp huven genom att dra i reg-laget under instrumentbrädan.
Lyft upp plattan Asom sitter under kanten i mitten av motorhuven och lyftsedan.
För att stänga
Sänk ned motorhuven och släpp den i slutet av rörelsen.
Var försiktig när du manövrerar reglaget A när motorn är varm (risk för brännskador).
Kontrollera att motorhuven verkligen är låst.
ÖPPNING AV MOTORHUVEN

121
IVA
B
C
D

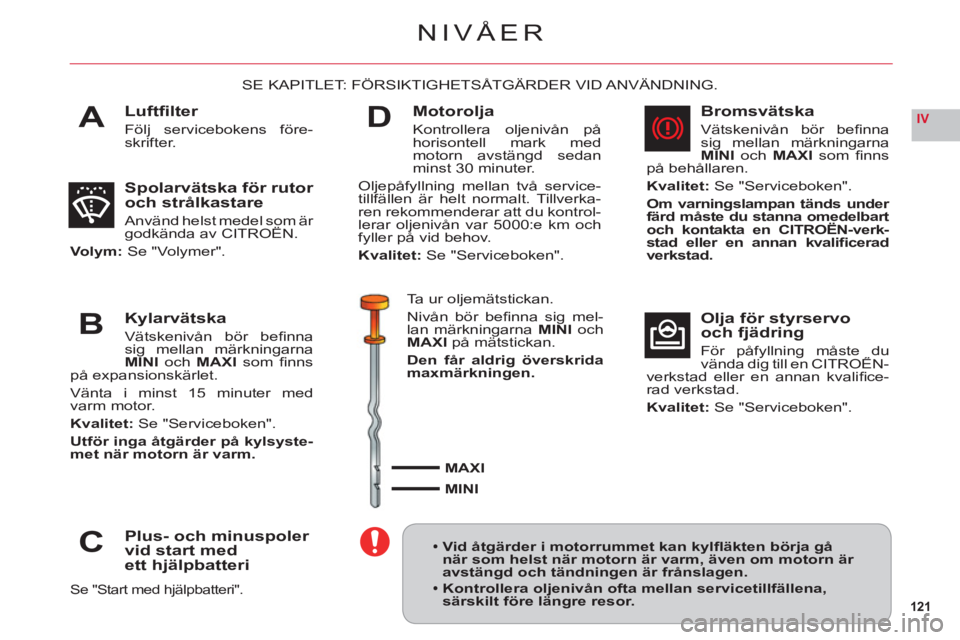

NIVÅER
Luftfi lter
Följ servicebokens före-skrifter.
SE KAPITLET: FÖRSIKTIGHETSÅTGÄRDER VID ANVÄNDNING.
Spolarvätska för rutor och strålkastare
Använd helst medel som är godkända av CITROËN.
Volym: Se "Volymer".
Kylarvätska
Vätskenivån bör befi nna sig mellan märkningarna
MINIochMAXIsom fi nns p expansionsk‰rlet.
V
‰nta i minst 15 minuter med
varm motor.
Kvalitet: Se "Serviceboken".
Utför inga åtgärder på kylsyste-met när motorn är varm.
Plus- och minuspoler
vid start med ett hjälpbatteri
Se "Start med hjälpbatteri".
Motorolja
Kontrollera oljenivån på
horisontell mark medmotorn avstängd sedan
minst 30 minuter.
Ol
jepåfyllning mellan två service-
tillfällen är helt normalt. Tillverka-
ren rekommenderar att du kontrol-
lerar oljenivån var 5000:e km och
fyller på vid behov.
Kvalitet:Se "Serviceboken".
Ta ur ol
jemätstickan.
Nivån bör befi nna sig mel-
lan märkningarna MINIoch
MAXI på mätstickan.
Den får aldrig överskrida maxmärkningen.
MAXI
MINI
Bromsvätska
Vätskenivån bör befi nna sig mellan märkningarna
MINI ochMAXIsom fi nns p behÂllaren.
Kvalitet: Se "Serviceboken".
Om varnin
gslampan tänds under färd måste du stanna omedelbart
och kontakta en CITROËN-verk-
stad eller en annan kvalifi cerad
verkstad.
Olja för styrservooch fjädring
För påfyllning måste du vända dig till en CITROËN-py g
verkstad eller en annan kvalifi ce-rad verkstad.
Kvalitet: Se "Serviceboken".
Vid åtgärder i motorrummet kan kylfl äkten börja gå när som helst när motorn är varm, även om motorn är avstängd och tändningen är frånslagen.
Kontrollera oljenivån ofta mellan servicetillfällena,särskilt före längre resor.

122
IVD
B
A
C

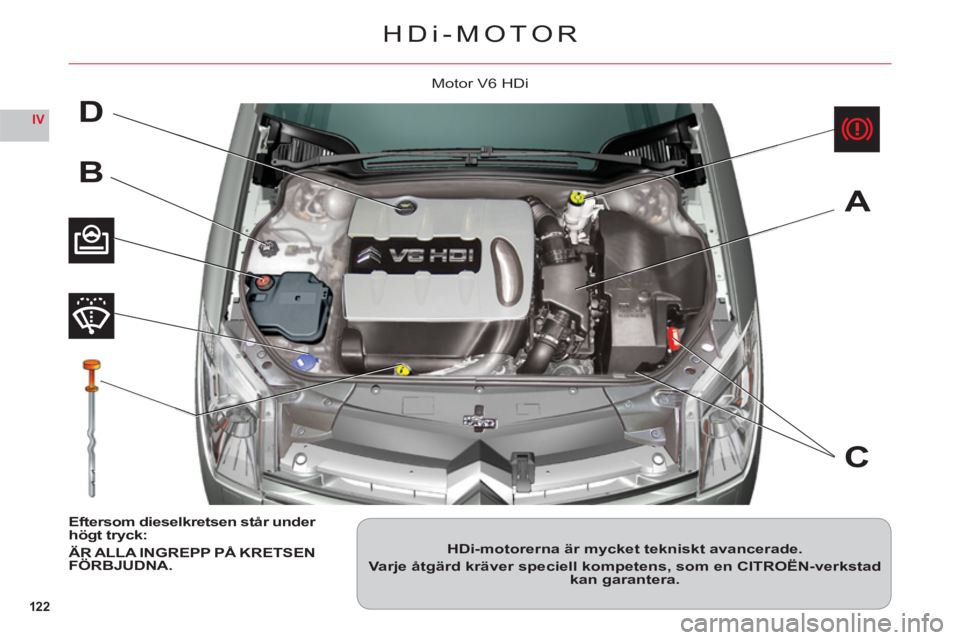

HDi-MOTOR
HDi-motorerna är mycket tekniskt avancerade.
Varje åtgärd kräver speciell kompetens, som en CITROËN-verkstadkan garantera.
Eftersom dieselkretsen står under högt tryck:
ÄR ALLA INGREPP PÅ KRETSEN
FÖRBJUDNA.
Motor V6 HDi

123
IVDB
1
1

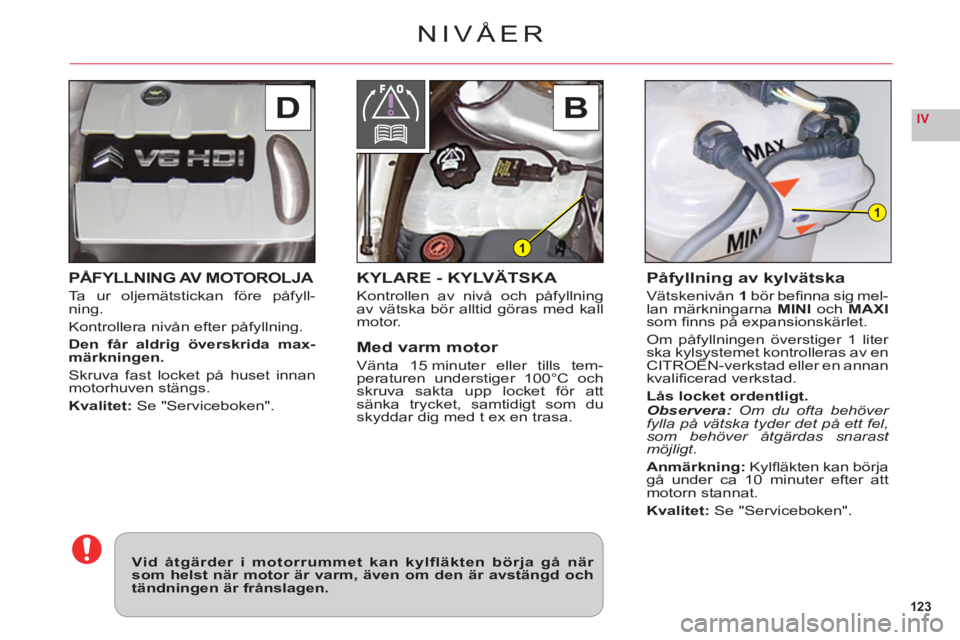

PÅFYLLNING AV MOTOROLJA
Ta ur oljemätstickan före påfyll-ning.
Kontrollera nivån efter påfyllning.
Den får aldrig överskrida max-märkningen.
Skruva fast locket på huset innanmotorhuven stängs.
Kvalitet:Se "Serviceboken".
NIVÅER
KYLARE - KYLVÄTSKA
Kontrollen av nivå och påfyllning
av vätska bör alltid göras med kall
motor.
Med varm motor
Vänta 15 minuter eller tills tem-
peraturen understiger 100°C och
skruva sakta upp locket för att
sänka trycket, samtidigt som du
skyddar dig med t ex en trasa.
Påfyllning av kylvätska
Vätskenivån 1 bör befi nna sig mel-lan märkningarna MINI och MAXIsom fi nns på expansionskärlet.
Om påf
yllningen överstiger 1 liter ska kylsystemet kontrolleras av enCITROËN-verkstad eller en annanyyy
kvalifi cerad verkstad.
Lås locket ordentligt.Observera:Om du ofta behöver
fylla på vätska tyder det på ett fel,som behöver åtgärdas snarast möjligt.
Anmärkning:Kylfl äkten kan börjagå under ca 10 minuter efter attmotorn stannat.
Kvalitet:Se "Serviceboken".
Vid åtgärder i motorrummet kan kylfläkten börja gå när som helst när motor är varm, även om den är avstängd och tändningen är frånslagen.

124
IV
A
D
C
B

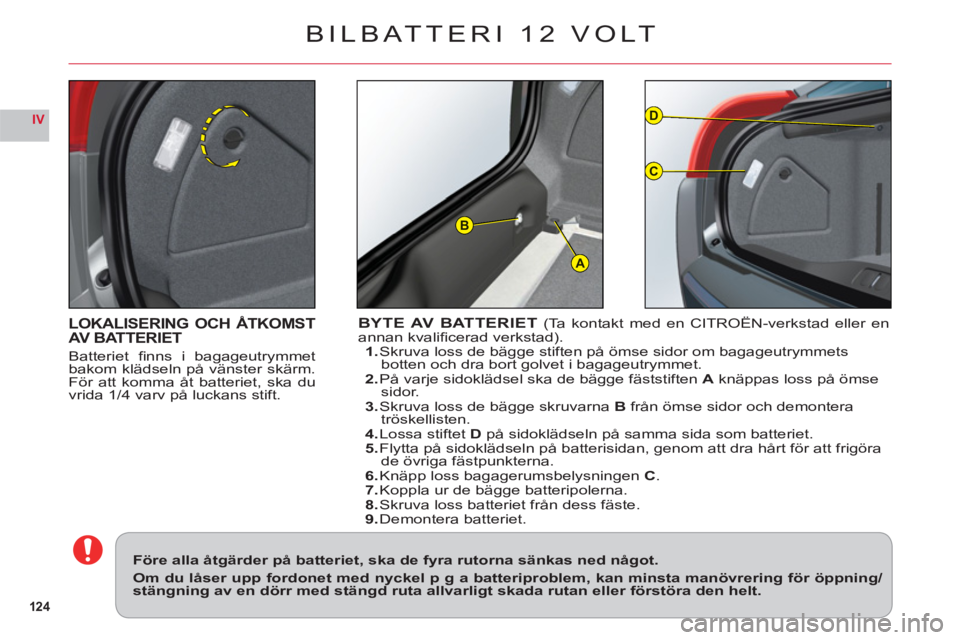

LOKALISERING OCH ÅTKOMSTAV BATTERIET
Batteriet fi nns i bagageutrymmet
bakom kl‰dseln p v‰nster sk‰rm.
Fˆr att komma Ât batteriet, ska du
vrida 1/4 varv p luckans stift.
BY TE AV BAT TERIET(Ta kontakt med en CITROËN-verkstad eller en
annan kvalifi cerad verkstad).1.Skruva loss de bägge stiften på ömse sidor om bagageutrymmets
botten och dra bort golvet i bagageutrymmet.
2.På varje sidoklädsel ska de bägge fäststiftenA knäppas loss på ömse sidor.3.Skruva loss de bägge skruvarna Bfrån ömse sidor och demontera
tröskellisten.4.Lossa stiftet Dpå sidoklädseln på samma sida som batteriet.5.Flytta på sidoklädseln på batterisidan, genom att dra hårt för att frigöra
de övriga fästpunkterna.6.Knäpp loss bagagerumsbelysningenC.7.Koppla ur de bägge batteripolerna.8.Skruva loss batteriet från dess fäste.9.Demontera batteriet.
Före alla åtgärder på batteriet, ska de fyra rutorna sänkas ned något.
Om du låser upp fordonet med nyckel p g a batteriproblem, kan minsta manövrering för öppning/stängning av en dörr med stängd ruta allvarligt skada rutan eller förstöra den helt.
BILBATTERI 12 VOLT

125
IV

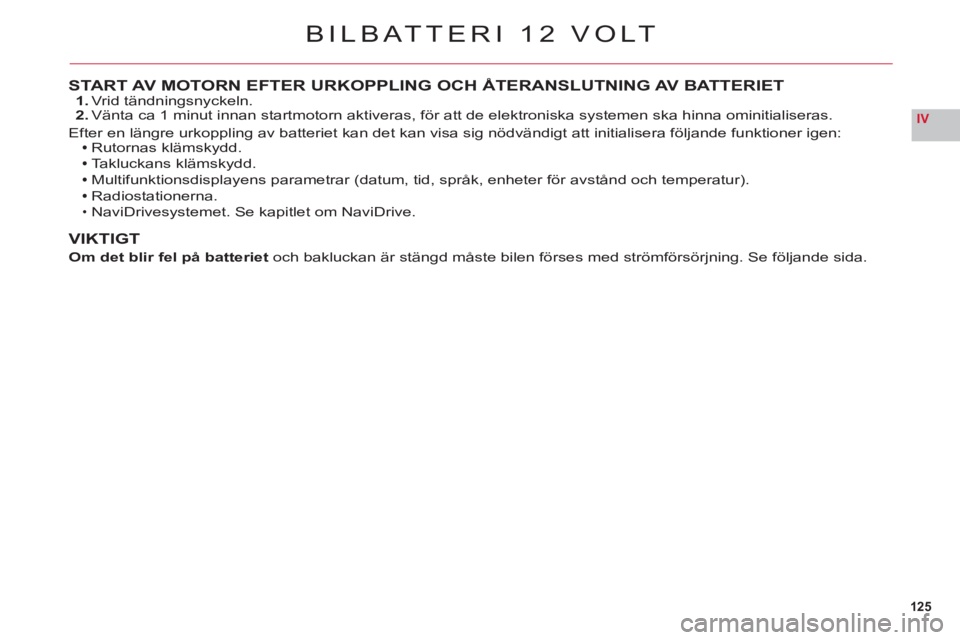

START AV MOTORN EFTER URKOPPLING OCH ÅTERANSLUTNING AV BATTERIET1. Vrid tändningsnyckeln.2. Vänta ca 1 minut innan startmotorn aktiveras, för att de elektroniska systemen ska hinna ominitialiseras.
Efter en längre urkoppling av batteriet kan det kan visa sig nödvändigt att initialisera följande funktioner igen:Rutornas klämskydd.
Takluckans kl
ämskydd.
Multifunktionsdisplayens parametrar (datum, tid, språk, enheter för avstånd och temperatur).Radiostationerna.
NaviDrivesystemet. Se kapitlet om NaviDrive.
VIKTIGT
Om det blir fel på batterietoch bakluckan är stängd måste bilen förses med strömförsörjning. Se följande sida.



•
BILBATTERI 12 VOLT

126
IV
BC
A
i
BILBATTERI 12 VOLT

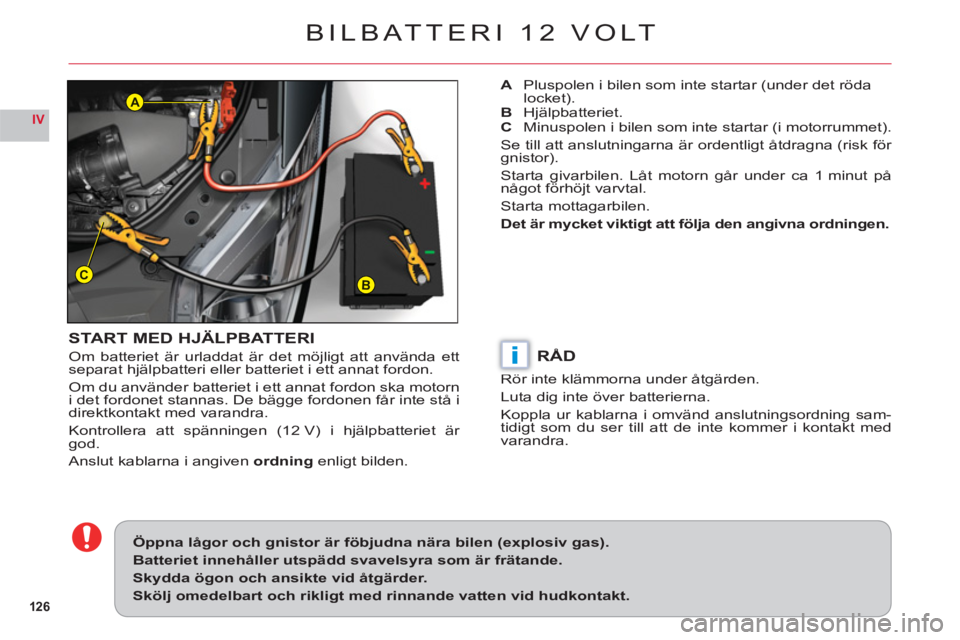

START MED HJÄLPBATTERI
Om batteriet är urladdat är det möjligt att använda ett separat hjälpbatteri eller batteriet i ett annat fordon.
Om du använder batteriet i ett annat fordon ska motorn
i det fordonet stannas. De bägge fordonen får inte stå i direktkontakt med varandra.
Kontrollera att spänningen (12 V) i hjälpbatteriet är god.
Anslut kablarna i angiven ordning enligt bilden.
A Pluspolen i bilen som inte startar (under det röda
locket).
B Hjälpbatteriet.
C Minuspolen i bilen som inte startar (i motorrummet).
Se till att anslutningarna är ordentligt åtdragna (risk för gnistor).
Starta givarbilen. Låt motorn går under ca 1 minut pånågot förhöjt varvtal.
Starta mottagarbilen.
Det är mycket viktigt att följa den angivna ordningen.
Öppna lågor och gnistor är föbjudna nära bilen (explosiv gas).
Batteriet innehåller utspädd svavelsyra som är frätande.
Skydda ögon och ansikte vid åtgärder.
Skölj omedelbart och rikligt med rinnande vatten vid hudkontakt.
RÅD
Rör inte klämmorna under åtgärden.
Luta dig inte över batterierna.
Koppla ur kablarna i omvänd anslutningsordning sam-
tidigt som du ser till att de inte kommer i kontakt medvarandra.

127
IV
F2 F9 F6 F5 F1 F7 F4 F3 F10 F8 F13 F12 F14F17 SH F11
F15F15
G29
G30
G31
G32
G33
G34
G35
G36
G38
G40G37
G39

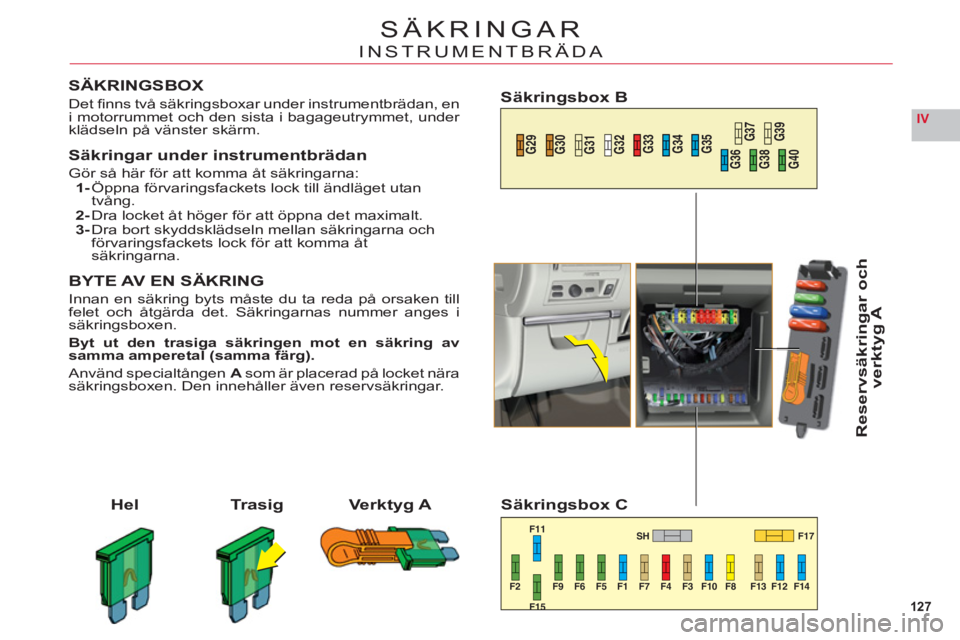

SÄKRINGAR
INSTRUMENTBRÄDA
SÄKRINGSBOX
Det fi nns två säkringsboxar under instrumentbrädan, en i motorrummet och den sista i bagageutrymmet, under
klädseln på vänster skärm.
Säkringar under instrumentbrädan
Gör så här för att komma åt säkringarna:1- Öppna förvaringsfackets lock till ändläget utan
tvång.2- Dra locket åt höger för att öppna det maximalt.3- Dra bort skyddsklädseln mellan säkringarna och
förvaringsfackets lock för att komma åtsäkringarna.
BYTE AV EN SÄKRING
Innan en säkring byts måste du ta reda på orsaken till
felet och åtgärda det. Säkringarnas nummer anges i säkringsboxen.
Byt ut den trasiga säkringen mot en säkring av
samma amperetal (samma färg).
Använd specialtången Asom är placerad på locket nära säkringsboxen. Den innehåller även reservsäkringar.
HelTrasig
Reservs
äkrin
gar och
verkt
yg
A
Verktyg A
Säkringsbox B
Säkringsbox C

128
IV

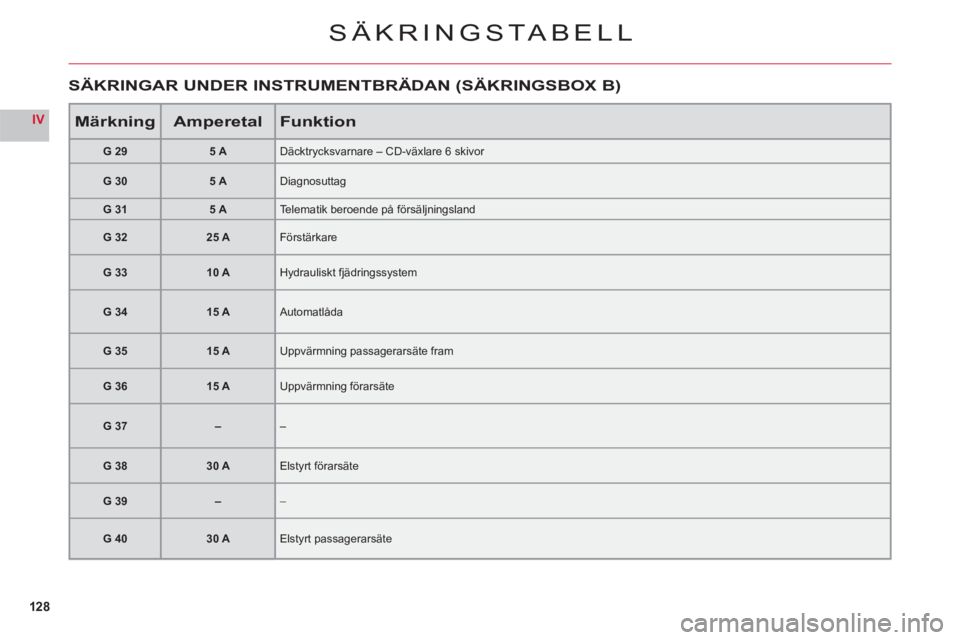

SÄKRINGSTABELL
MärkningAmperetalFunktion
G 295 ADäcktrycksvarnare – CD-växlare 6 skivor
G 305 ADiagnosuttag
G 315 ATelematik beroende på försäljningsland
G 3225 AFörstärkare
G 3310 AHydrauliskt fjädringssystem
G 3415 AAutomatlåda
G 3515 AUppvärmning passagerarsäte fram
G 3615 AUppvärmning förarsäte
G 37––
G 3830 AElstyrt förarsäte
G 39––
G 4030 AElstyrt passagerarsäte
SÄKRINGAR UNDER INSTRUMENTBRÄDAN (SÄKRINGSBOX B)
