CITROEN C6 2012 InstruktionsbÖcker (in Swedish)

129
IV
SÄKRINGSTABELL
MärkningAmperetalFunktion
F1––
F2––
F 35 AAirbagsystem
F 410 ABromssystem – Motorhuv med krockskydd för fotgängare – Farthållare/Fartbegränsare – Elektrokrom sidospegel – Diagnosuttag – Motor för lutning av multifunktionsdisplayyyggyygg
F 530 AElfönsterhiss fram – Taklucka
F 630 AElfönsterhiss bak
F 75 ASolskyddsbelysning – Handskfacksbelysning – Taklampor – Cigarrettändare bak
F 820 ARattreglage – Display – Öppning av rutor (Mikrosänkning) – Stöldlarm – Bilradio
F 930 ACigarrettändare fram
F 1015 ABagageutrymmets reläbox – Reläbox för släpvagn
F 1115 ARattlås
F1215 ABältespåminnare fram på förar- och passagerarsidan – Öppning av rutor (Mikrosänkning) – Elstyrda säten –Parkeringshjälp – Bilradiosystem JBL
F 135 AMotorhuv med krockskydd för fotgängare – Givare för regn och ljusstyrka – Torkare fram – Matning av motorns reläbox (BSM)
F 1415 AAFIL avåkningsvarnare – Luftkonditionering – Instrumenttavla – Head up-display – Airbagsystem – Bluetooth®(Handsfree-sats) – Relä för integrerad hydro-elektrisk enhet (BHI)gggg
F 1530 AElektrisk låsning – Barnlås
F 16SHUNT–
F 1740 AVentilation
SÄKRINGAR UNDER INSTRUMENTBRÄDAN (SÄKRINGSBOX C)

130
IV

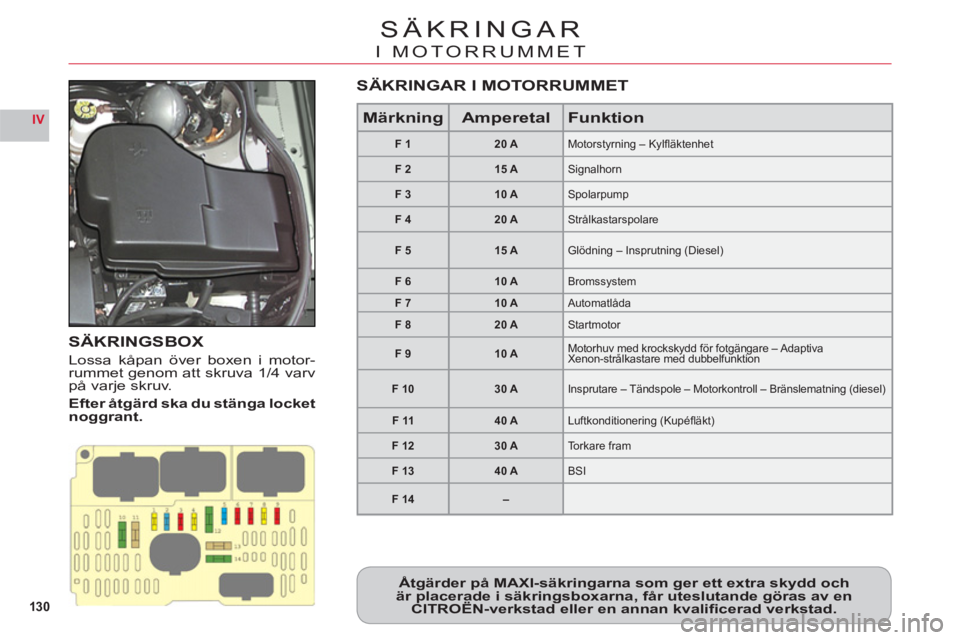

SÄKRINGAR
I MOTORRUMMET
SÄKRINGSBOX
Lossa kåpan över boxen i motor-rummet genom att skruva 1/4 varvpå varje skruv.
Efter åtgärd ska du stänga locket
noggrant.
Åtgärder på MAXI-säkringarna som ger ett extra skydd ochär placerade i säkringsboxarna, får uteslutande göras av enCITROËN-verkstad eller en annan kvalifi cerad verkstad.pg,g
MärkningAmperetalFunktion
F120 AMotorstyrning – Kylfl ‰ktenhet
F215 ASignalhorn
F 310 ASpolarpump
F 420 AStrålkastarspolare
F 515 AGlödning – Insprutning (Diesel)
F 610 ABromssystem
F 710 AAutomatlåda
F 820 AStartmotor
F 910 AMotorhuv med krockskydd för fotgängare – AdaptivaXenon-strålkastare med dubbelfunktionyggygg
F 1030 AInsprutare – Tändspole – Motorkontroll – Bränslematning (diesel)
F1140 ALuftkonditionering (Kupéfl ‰kt)
F 1230 ATorkare fram
F 1340 ABSI
F 14–
SÄKRINGAR I MOTORRUMMET

131
IV
53412
G36G37G38G39G40

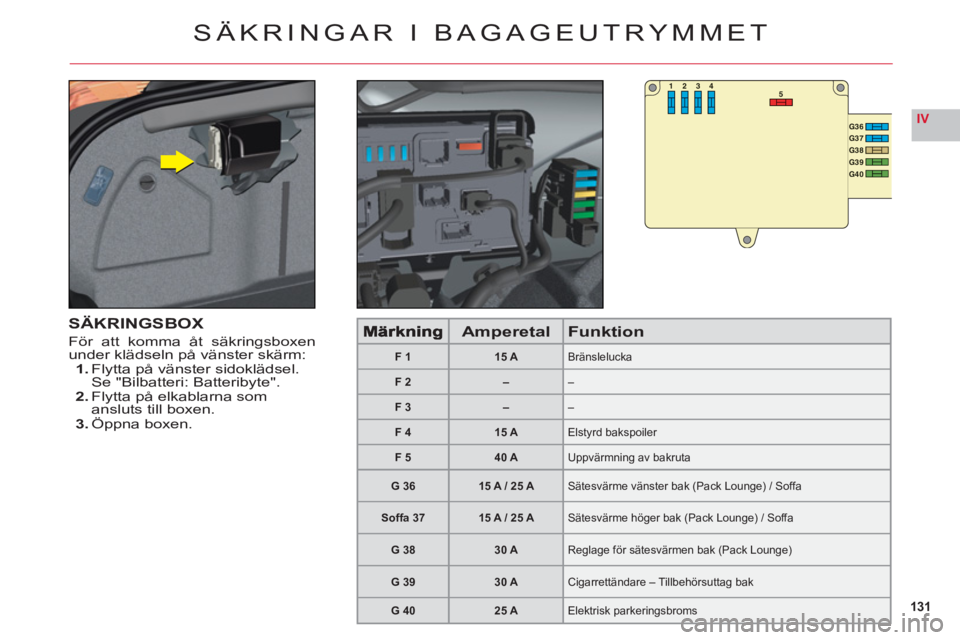

SÄKRINGAR I BAGAGEUTRYMMET
SÄKRINGSBOX
För att komma åt säkringsboxenunder klädseln på vänster skärm:1. Flytta på vänster sidoklädsel.Se "Bilbatteri: Batteribyte".2. Flytta på elkablarna som ansluts till boxen.3. Öppna boxen.
AmperetalFunktion
F 115 ABränslelucka
F 2––
F 3––
F 415 AElstyrd bakspoiler
F 540 AUppvärmning av bakruta
G 3615 A / 25 ASätesvärme vänster bak (Pack Lounge) / Soffa
Soffa 3715 A / 25 ASätesvärme höger bak (Pack Lounge) / Soffa
G 3830 AReglage för sätesvärmen bak (Pack Lounge)
G 3930 ACigarrettändare – Tillbehörsuttag bak
G 4025 AElektrisk parkeringsbroms

132
IV

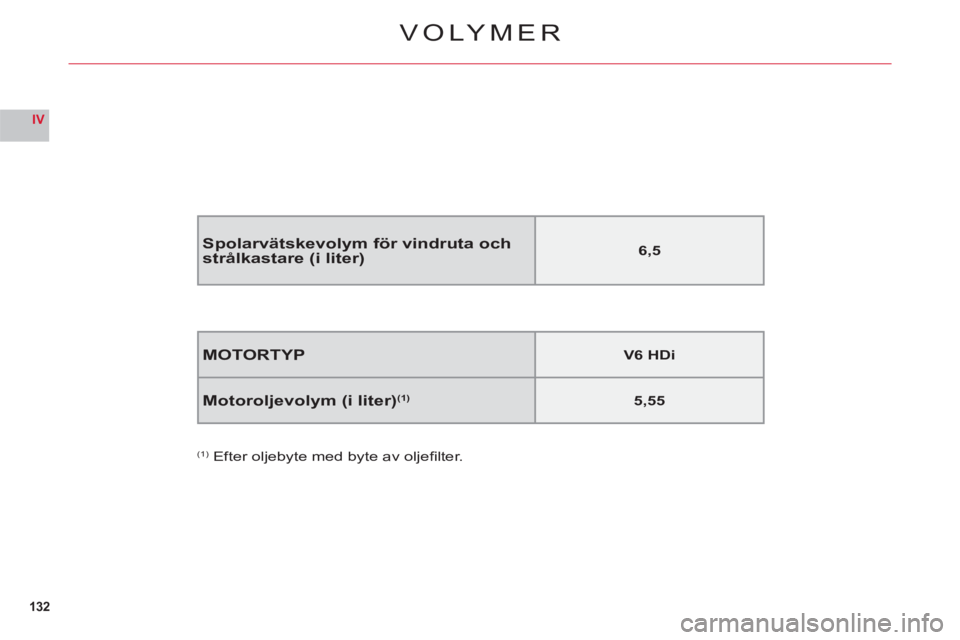

VOLYMER
MOTORTYPV6 HDi
Motoroljevolym (i liter)(1)5,55
(1) Efter oljebyte med byte av oljefi lter.
Spolarvätskevolym för vindruta ochstrålkastare (i liter)6,5

133
VA
A

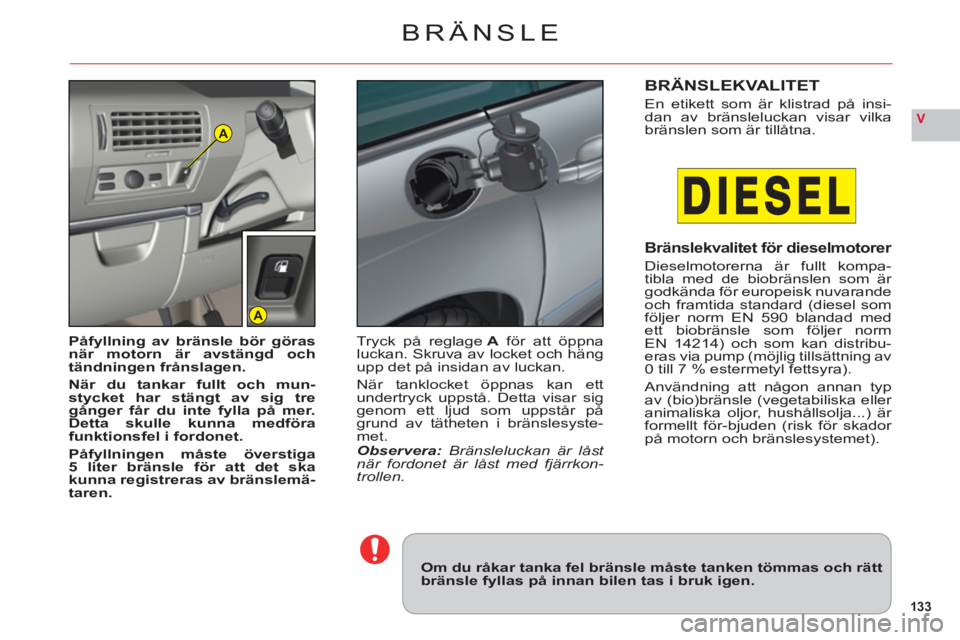

BRÄNSLE
Om du råkar tanka fel bränsle måste tanken tömmas och rättbränsle fyllas på innan bilen tas i bruk igen.
Påfyllning av bränsle bör göras
när motorn är avstängd och
tändningen frånslagen.
När du tankar fullt och mun-
stycket har stängt av sig tregånger får du inte fylla på mer.Detta skulle kunna medförafunktionsfel i fordonet.
Påfyllningen måste överstiga5 liter bränsle för att det skakunna registreras av bränslemä-
taren.
Tryck på reglage A för att öppna luckan. Skruva av locket och häng upp det på insidan av luckan.
När tanklocket öppnas kan ett undertryck uppstå. Detta visar sig genom ett ljud som uppstår på grund av tätheten i bränslesyste-
met.Observera:Bränsleluckan är låst när fordonet är låst med fjärrkon-trollen.
BRÄNSLEKVALITET
En etikett som är klistrad på insi-dan av bränsleluckan visar vilkabränslen som är tillåtna.
Bränslekvalitet för dieselmotorer
Dieselmotorerna är fullt kompa-
tibla med de biobränslen som är godkända för europeisk nuvarande
och framtida standard (diesel somföljer norm EN 590 blandad medett biobränsle som följer norm
EN 14214) och som kan distribu-eras via pump (möjlig tillsättning av0 till 7 % estermetyl fettsyra).
Användning att någon annan typ
av (bio)bränsle (vegetabiliska eller
animaliska oljor, hushållsolja...) är
formellt för-bjuden (risk för skador på motorn och bränslesystemet).

134
V
DEF
ACB

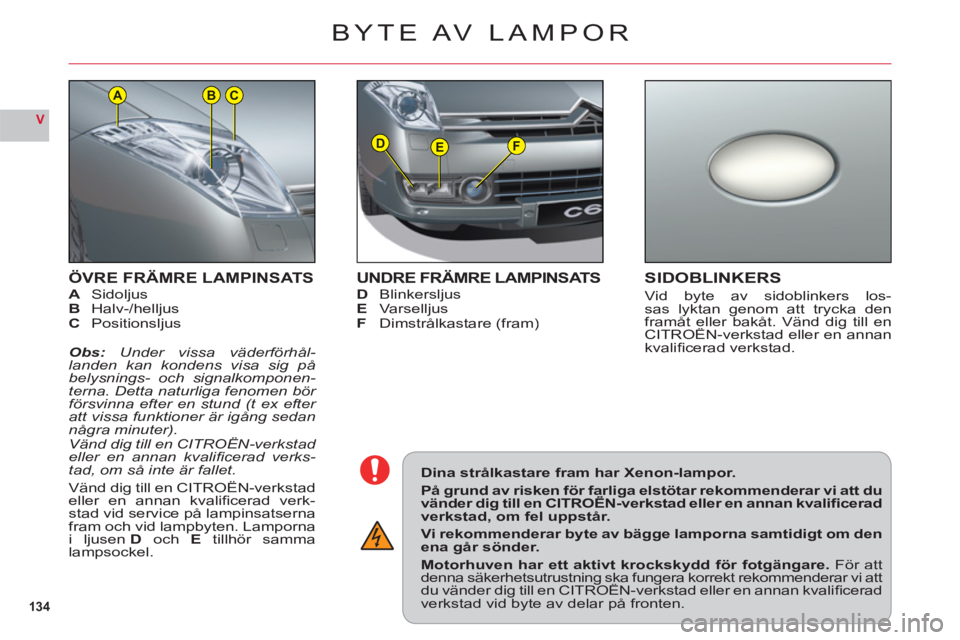

ÖVRE FRÄMRE LAMPINSATSA SidoljusB Halv-/helljus
C Positionsljus
Obs:Under vissa väderförhål-landen kan kondens visa sig påbelysnings- och signalkomponen-terna. Detta naturliga fenomen bör
försvinna efter en stund (t ex efter
att vissa funktioner är igång sedan
några minuter
).
Vänd dig till en CITROËN-verkstad
eller en annan kvalifi cerad verks-tad, om så inte är fallet.
Vänd di
g till en CITROËN-verkstadeller en annan kvalifi cerad verk-stad vid service på lampinsatsernafram och vid lampbyten. Lamporna
i ljusen Doch Etillhör sammalampsockel.
BYTE AV LAMPOR
Dina strålkastare fram har Xenon-lampor.
På grund av risken för farliga elstötar rekommenderar vi att duvänder dig till en CITROËN-verkstad eller en annan kvalifi ceradgg
verkstad, om fel uppstår.
Vi rekommenderar byte av bägge lamporna samtidigt om denena går sönder.
Motorhuven har ett aktivt krockskydd för fotgängare. För attdenna säkerhetsutrustning ska fungera korrekt rekommenderar vi attdu vänder dig till en CITROËN-verkstad eller en annan kvalifi ceradgg
verkstad vid byte av delar på fronten.
UNDRE FRÄMRE LAMPINSATSDBlinkersljusE Varselljus
F Dimstrålkastare (fram)
SIDOBLINKERS
Vid byte av sidoblinkers los-sas lyktan genom att trycka denframåt eller bakåt. Vänd dig till enCITROËN-verkstad eller en annang
kvalifi cerad verkstad.

135
V
A
B
hållarna, för att ta bort och bytadessa.
Observera: Verktyget som behövs för att skruva loss skruvarna fi nns i verktygssatsen i reservhjulet. Se
"Byte av ett hjul".

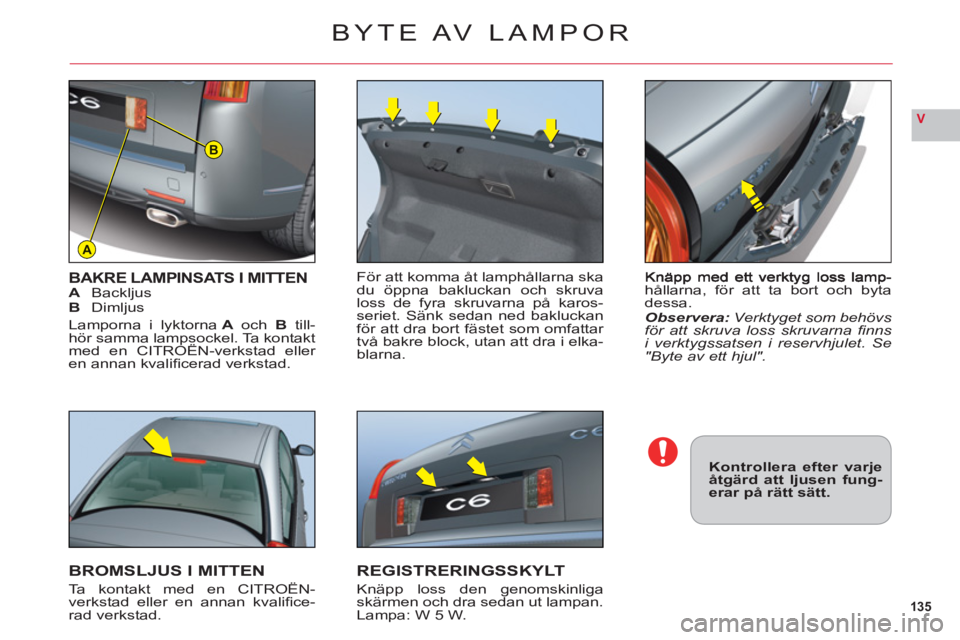

BAKRE LAMPINSATS I MITTENABackljusBDimljus
Lamporna i lyktornaA ochB till-hör samma lampsockel. Ta kontaktmed en CITROËN-verkstad eller p
en annan kvalifi cerad verkstad.
BROMSLJUS I MITTEN
Ta kontakt med en CITROËN-
verkstad eller en annan kvalifi ce-rad verkstad.
För att komma åt lamphållarna ska du öppna bakluckan och skruva loss de fyra skruvarna på karos-
seriet. Sänk sedan ned bakluckan för att dra bort fästet som omfattar
två bakre block, utan att dra i elka-
blarna.
REGISTRERINGSSKYLT
Knäpp loss den genomskinliga
skärmen och dra sedan ut lampan.
Lampa: W 5 W.
Kontrollera efter varjeåtgärd att ljusen fung-erar på rätt sätt.
BYTE AV LAMPOR

136
V
A
BC
D

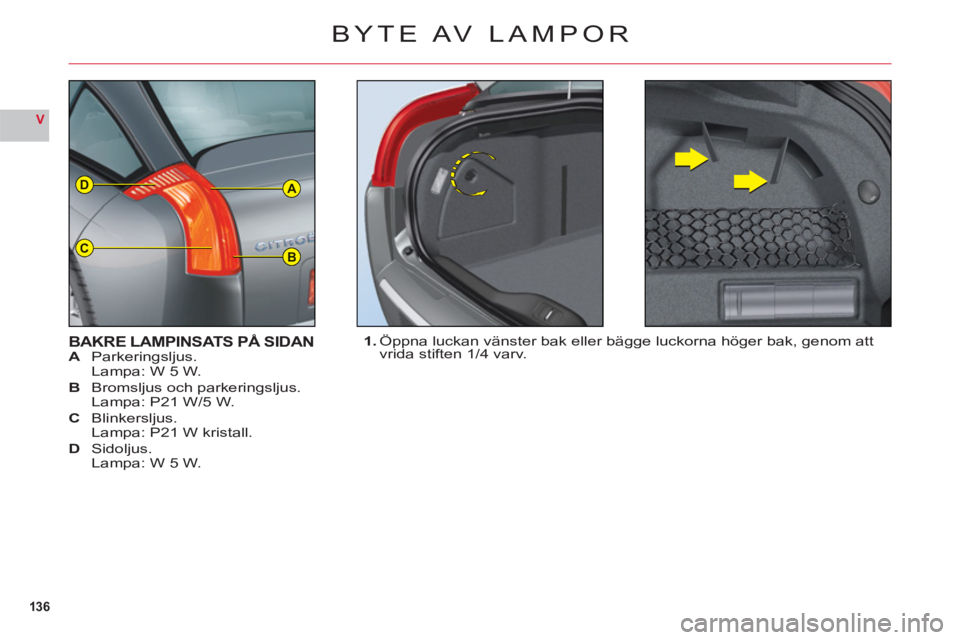

BYTE AV LAMPOR
BAKRE LAMPINSATS PÅ SIDANA Parkeringsljus.
Lampa: W 5 W.
B Bromsljus och parkeringsljus.
Lampa: P21 W/5 W.C Blinkersljus.Lampa: P21 W kristall.
DSidoljus.Lampa: W 5 W.1. Öppna luckan vänster bak eller bä
gge luckorna höger bak, genom att
vrida stiften 1/4 varv.

137
V
B
C
D
A

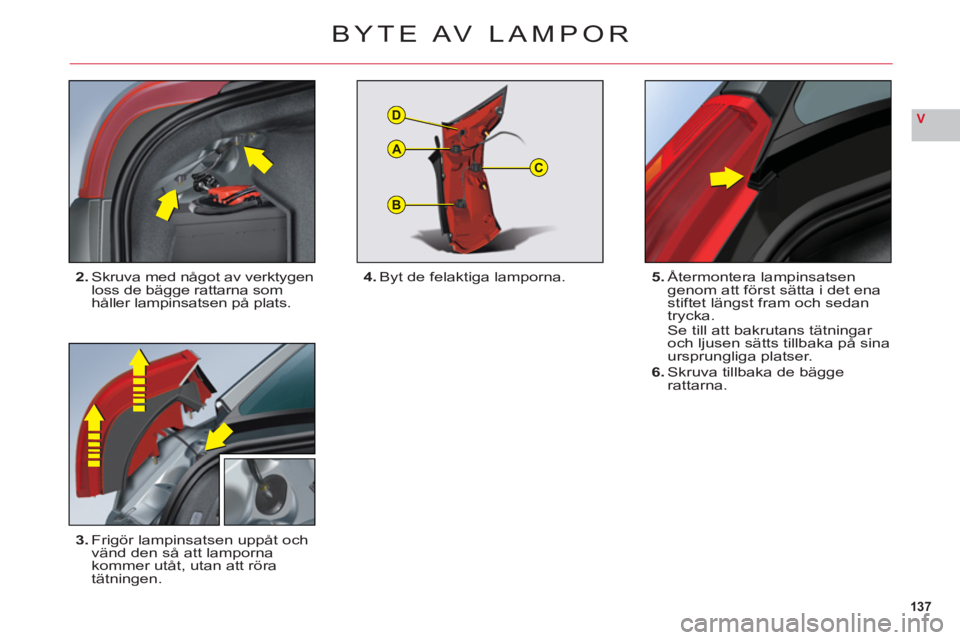

BYTE AV LAMPOR
2.Skruva med något av verktygen loss de bägge rattarna somhåller lampinsatsen på plats.
3.Frigör lampinsatsen uppåt och
vänd den så att lampornakommer utåt, utan att röra
tätningen.
5. Återmontera lampinsatsen genom att först sätta i det enastiftet längst fram och sedan
trycka.Se till att bakrutans tätningar
och ljusen sätts tillbaka på sina
ursprun
gliga platser.
6.
Skruva tillbaka de bägge
rattarna.
4.Byt de felaktiga lamporna.

138
V
A

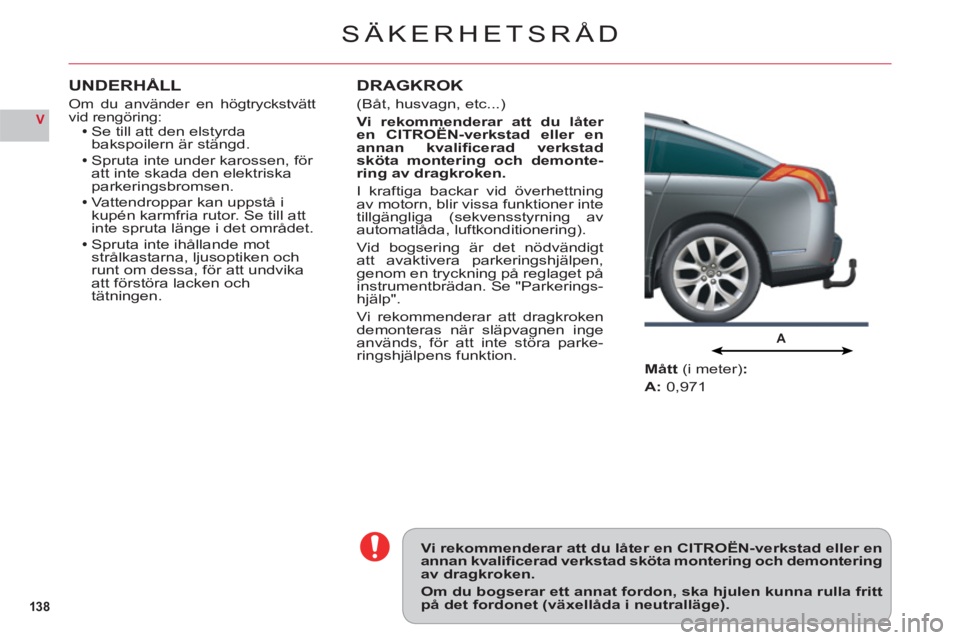

SÄKERHETSRÅD
Vi rekommenderar att du låter en CITROËN-verkstad eller enannan kvalifi cerad verkstad sköta montering och demonteringav dragkroken.
Om du bogserar ett annat fordon, ska hjulen kunna rulla frittpå det fordonet (växellåda i neutralläge).
Mått (i meter):
A:0,971
DRAGKROK
(Båt, husvagn, etc...)
Vi rekommenderar att du låter
en CITROËN-verkstad eller en
annan kvalifi cerad verkstad
sköta montering och demonte-
ring av dragkroken.
I kraftiga backar vid överhettning
av motorn, blir vissa funktioner inte
tillgängliga (sekvensstyrning av
automatlåda, luftkonditionering).
Vid bogsering är det nödvändigt
att avaktivera parkeringshjälpen, genom en tryckning på reglaget på
instrumentbrädan. Se "Parkerings-
hjälp".
Vi rekommenderar att dragkroken
demonteras när släpvagnen inge
används, för att inte störa parke-
ringshjälpens funktion.
UNDERHÅLL
Om du använder en högtryckstvätt
vid rengöring:Se till att den elstyrda
bakspoilern är stängd.
Spruta inte under karossen, för att inte skada den elektriska parkeringsbromsen.
Vattendroppar kan uppstå i
kupén karmfria rutor. Se till attinte spruta länge i det området.
Spruta inte ihållande mot strålkastarna, ljusoptiken och
runt om dessa, för att undvikaatt förstöra lacken och
tätningen.
