CITROEN C6 2012 InstruktionsbÖcker (in Swedish)

139
V

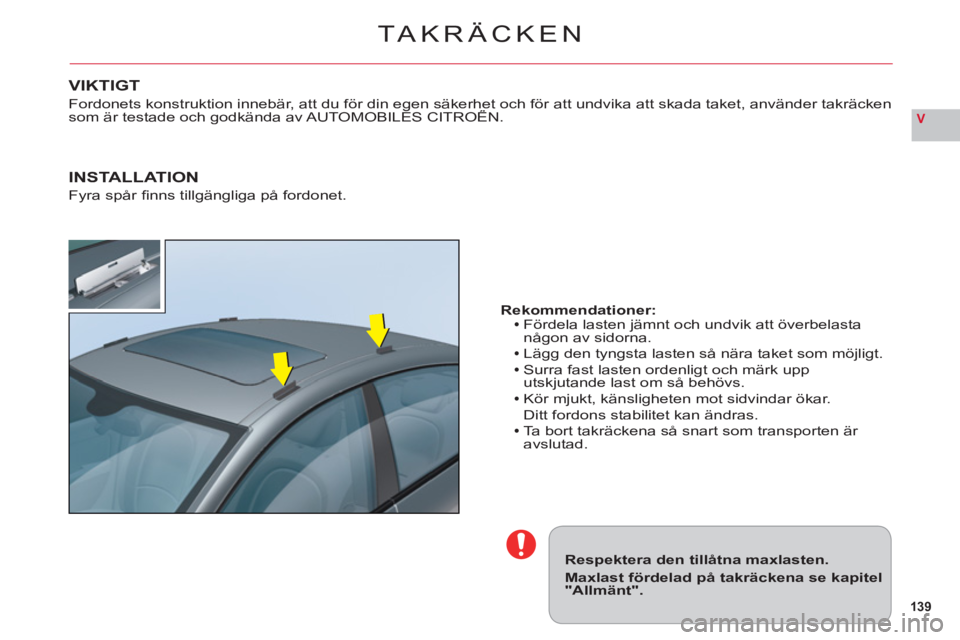

TAKRÄCKEN
Respektera den tillåtna maxlasten.
Maxlast fördelad på takräckena se kapitel"Allmänt".
Rekommendationer:Fördela lasten jämnt och undvik att överbelasta
någon av sidorna.
Lä
gg den tyngsta lasten så nära taket som möjligt.Surra fast lasten ordenligt och märk upp
utskjutande last om så behövs.
K
ör mjukt, känsligheten mot sidvindar ökar.Ditt fordons stabilitet kan ändras.
Ta bort takräckena så snart som transporten är
avslutad.




VIKTIGT
Fordonets konstruktion innebär, att du för din egen säkerhet och för att undvika att skada taket, använder takräckensom är testade och godkända av AUTOMOBILES CITROËN.,g
INSTALLATION
Fyra spår fi nns tillgängliga på fordonet.

14 0
V

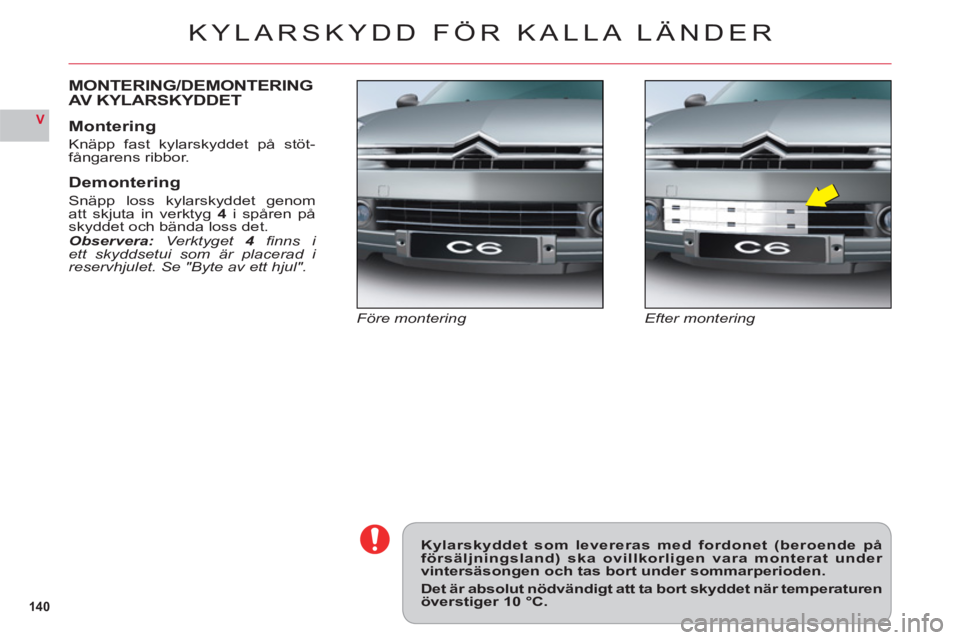

KYLARSKYDD FÖR KALLA LÄNDER
Efter monteringFöre montering
MONTERING/DEMONTERING
AV KYLARSKYDDET
Montering
Knäpp fast kylarskyddet på stöt-
fångarens ribbor.
Demontering
Snäpp loss kylarskyddet genom
att skjuta in verktyg4 i spåren påskyddet och bända loss det.Observera: Verktyget 4 fi nns i 4ett skyddsetui som är placerad i reservhjulet. Se "Byte av ett hjul".
Kylarskyddet som levereras med fordonet (beroende påförsäljningsland) ska ovillkorligen vara monterat under vintersäsongen och tas bort under sommarperioden.
Det är absolut nödvändigt att ta bort skyddet när temperaturenöverstiger 10 °C.

141
V
4
3
8
9
61
2
5
7

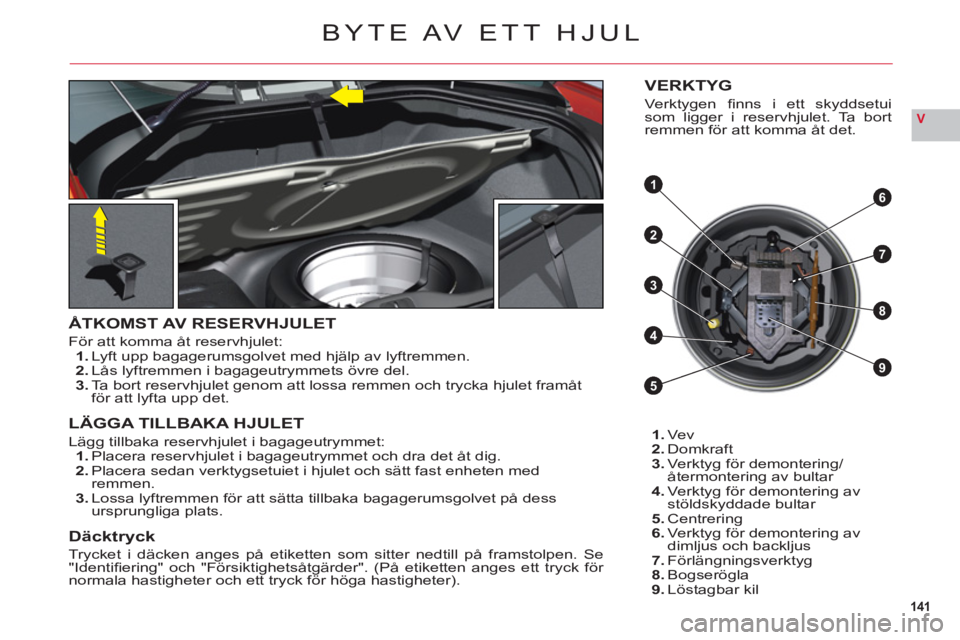

BYTE AV ETT HJUL
ÅTKOMST AV RESERVHJULET
För att komma åt reservhjulet:1.Lyft upp bagagerumsgolvet med hjälp av lyftremmen.2.Lås lyftremmen i bagageutrymmets övre del.3.Ta bort reservhjulet genom att lossa remmen och trycka hjulet framåtför att lyfta upp det.
LÄGGA TILLBAKA HJULET
Lägg tillbaka reservhjulet i bagageutrymmet:1.Placera reservhjulet i bagageutrymmet och dra det åt dig.2.Placera sedan verktygsetuiet i hjulet och sätt fast enheten medremmen.3.Lossa lyftremmen för att sätta tillbaka bagagerumsgolvet på dess
ursprungliga plats.
Däcktryck
Trycket i däcken anges på etiketten som sitter nedtill på framstolpen. Se "Identifi ering" och "Försiktighetsåtgärder". (På etiketten anges ett tryck för normala hastigheter och ett tryck för höga hastigheter).
1.Vev2.Domkraft3. Verktyg för demontering/
återmontering av bultar4. Verktyg för demontering av stöldskyddade bultar
5. Centrering6. Verktyg för demontering av
dimljus och backljus
7. Förlängningsverktyg8. Bogserögla
9. Löstagbar kil
VERKTYG
Verktygen fi nns i ett skyddsetuisom ligger i reservhjulet. Ta bortremmen fˆr att komma Ât det.

142
V
Innan domkraften sätts på plats, ska alltid fordonets markfri-gång ställas på "maximal höjd" och inställningen ska behållasså länge som domkraften är placerad under fordonet (ändrainte hydraulikinställningarna under hjulbytet).
Lägg dig aldrig under fordonet när det bara är upphissat avdomkraften.
Domkraften och övriga verktyg är specifi ka för fordonet. Defår inte användas inte för andra ändamål.
Återmontera det reparerade originalhjulet så snart som möj-ligt.
Det är mycket viktigt att du inte överskrider en hastighet av80 km/tim med reservhjulet.
DEMONTERING1. Fordonet bör stå stilla på stabil horisontell och halkfri mark. Dra åt
parkeringsbromsen.
2. När passagerarna går ur bilen, ska du se till att de kan göra det på ett
säkert sätt.3. När motorn går på tomgång, ställs markfrigången in på högsta läget.Se "Funktioner i bilen" och "Inställning av markfrigång". Slå ifrån
tändningen och lägg i ettans växel eller backväxeln, beroende på hur
bilen lutar (om bilen har automatlåda väljer du läge P).4. Placera kilen på det hjul som befi nner sig diagonalt emot det som ska
bytas.
5. Placera domkraften på ett av de fyra lyftställena i underredet nära
hjulen och veva upp domkraften tills den står på marken.6. Skjut in verktyget4i spåret och lyft genom att trycka kraftfullt, för att lossa bultarnas stöldskydd. Se bild. Du kan knäppa fast veven i ändenav verktyget 4.7.Lossa hjulbultarna.8. Veva upp domkraften tills hjulet befi nner sig några cm från marken.9. Skruva loss bultarna, demontera hjulet.
BYTE AV ETT HJUL

143
V
Det är mycket viktigt att du inte överskrider en hastighet av80 km/tim med reservhjulet.ygyg
Hjulbultarna är specifi ka för varje hjultyp.Vid hjulbyte bör du kontrollera med en CITROËN-verkstadeller en annan kvalifi cerad verkstad att hjulbultarna passar jyjy
till de nya hjulen.Observation: var noga med att skriva upp kodnumret somär ingraverat på stöldskyddshylsans skalle. Med hjälp avgppgpp
detta kan du av försäljningsnätet få tag i dubbletter tillgp yy jpgp yy jp
stöldskyddshylsorna.
RESERVHJUL FÖR TILLFÄLLIG
ANVÄNDNING
Om ditt fordon är utrustat med ettreservhjul för korttidsanvändning,är det normalt om du ser att bul-
tarnas brickor inte ligger an mot
fälgen.
Reservhjulet hålls på plats av en
konformad avfasning på hjulbul-
ten. Se bild.
Vid återmonterin
gen av originalhju-let, ska du se till att hjulbultarnasbrickor är rena.
ÅTERMONTERING AV ETT
HJUL
1. Sätt hjulet på navet med hjälp av en centrering. Se till att ytan
på navet och hjulet är ren.
2. Dra åt bultarna utan att dra fastdem.3. Sänk domkraften och frigör den.4. Dra fast hjulbultarna med
fälgnyckeln.
5. Sätt tillbaka kåpan.
6. Återgå till normal markfrigång.Se "Inställning av markfrigång".7. Återställ rätt däcktryck (se "Identifi ering") och kontrollera
balanseringen.
HJUL MED GIVARE FÖRDÄCKTRYCKSVARNARE
Låt en CITROËN-verkstad eller en
annan kvalifi cerad verkstad repa-rera dem.
STÖLDSKYDDADE BULTAR
Varje hjul har stöldskyddade bultar.
För att skruva ur denna:1.Ta bort skyddet som täcker bulten med hjälp av verktyget 4.2.Använd stöldskyddshylsan ochveven.
BYTE AV ETT HJUL

144
V

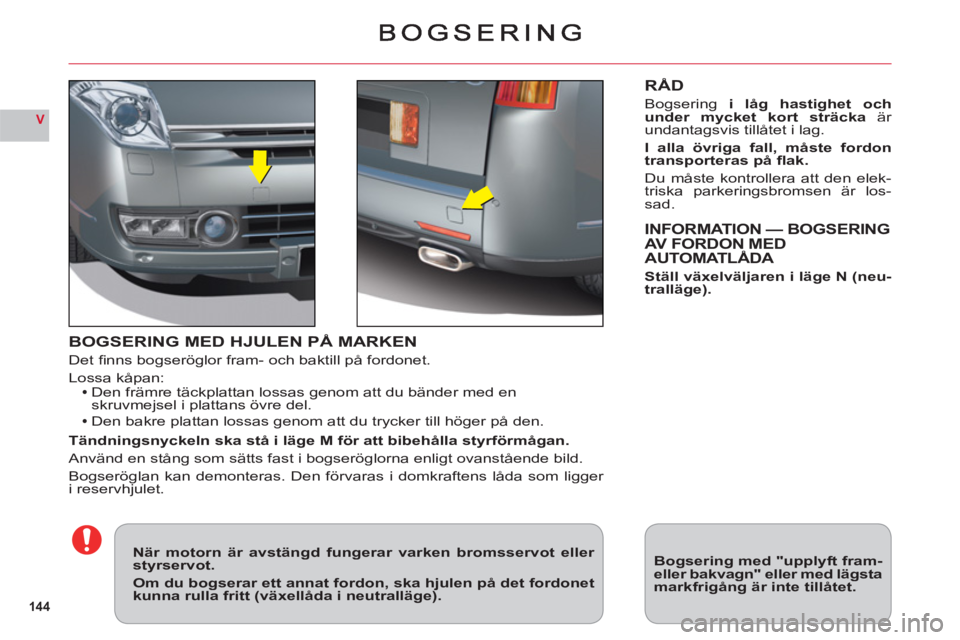

BOGSERING MED HJULEN PÅ MARKEN
Det fi nns bogseröglor fram- och baktill på fordonet.
Lossa kåpan:Den främre täckplattan lossas genom att du bänder med en skruvmejsel i plattans övre del.
Den bakre plattan lossas genom att du trycker till höger på den.
Tändningsnyckeln ska stå i läge M för att bibehålla styrförmågan.
Använd en stång som sätts fast i bogseröglorna enligt ovanstående bild.
Bogseröglan kan demonteras. Den förvaras i domkraftens låda som ligger
i reservhjulet.


RÅD
Bogsering i låg hastighet ochunder mycket kort sträcka är undantagsvis tillåtet i lag.
I alla övri
ga fall, måste fordon
transporteras på fl ak.
Du måste kontrollera att den elek-
triska parkeringsbromsen är los-sad.
INFORMATION — BOGSERING
AV FORDON MED
AUTOMATL
ÅDA
Ställ växelväljaren i läge N (neu-
tralläge).
När motorn är avstängd fungerar varken bromsservot eller styrservot.
Om du bogserar ett annat fordon, ska hjulen på det fordonet kunna rulla fritt (växellåda i neutralläge).
Bogsering med "upplyft fram-eller bakvagn" eller med lägstamarkfrigång är inte tillåtet.

145
VI

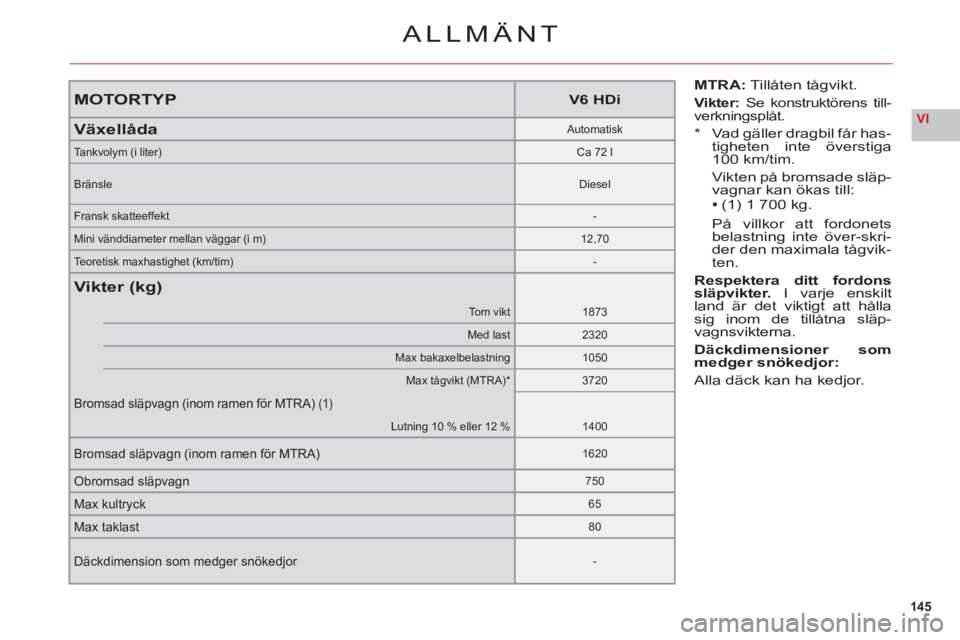

MOTORTYPV6 HDi
VäxellådaAutomatisk
Tankvolym (i liter)Ca 72 l
BränsleDiesel
Fransk skatteeffekt-
Mini vänddiameter mellan väggar (i m)12,70
Teoretisk maxhastighet (km/tim)-
Vikter (kg)
Tom vikt1873
Med last2320
Max bakaxelbelastning1050
Max tågvikt (MTRA)*3720
Bromsad släpvagn (inom ramen för MTRA) (1)
Lutning 10 % eller 12 %1400
Bromsad släpvagn (inom ramen för MTRA)1620
Obromsad släpvagn750
Max kultryck65
Max taklast80
Däckdimension som medger snökedjor-
ALLMÄNT
MTRA:Tillåten tågvikt.
Vikter: Se konstruktörens till-
verkningsplåt.
* Vad gäller dragbil får has-
tigheten inte överstiga
100 km/tim.
Vikten på bromsade släp-
va
gnar kan ökas till:(1) 1 700 kg.
P
å villkor att fordonetsbelastning inte över-skri-
der den maximala tågvik-
ten.
Respektera ditt fordons
släpvikter. I varje enskiltland är det viktigt att hållasig inom de tillåtna släp-
vagnsvikterna.
Däckdimensioner sommedger snökedjor:
Alla däck kan ha kedjor.

H
E
F
A
D
BC
G
I
146
VI

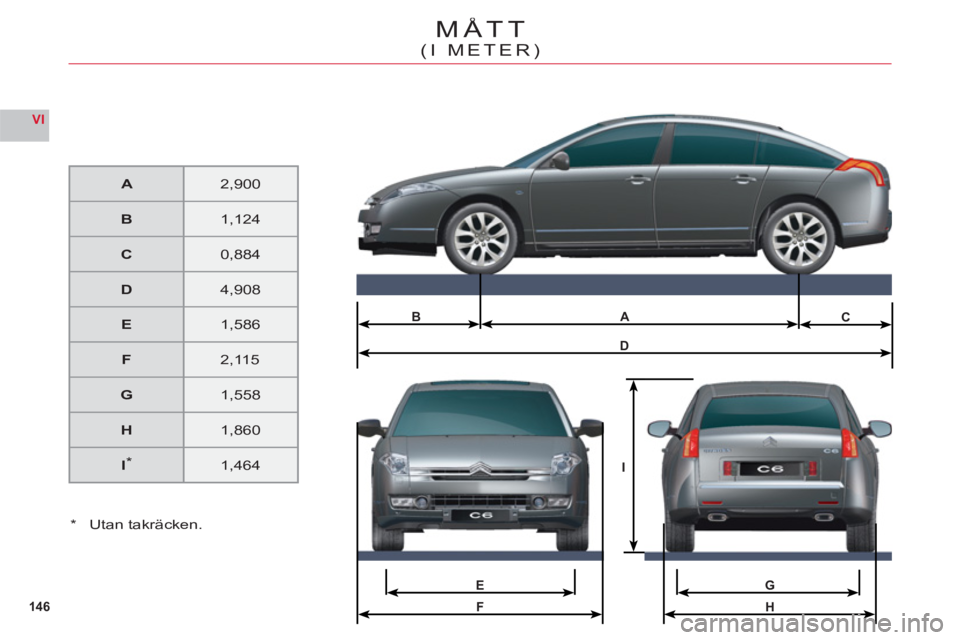

MÅTT
(I METER)
A2,900
B1,124
C0,884
D4,908
E1,586
F2,115
G1,558
H1,860
I*1,464
* Utan takräcken.

F
C
B
A
ED
147
VI

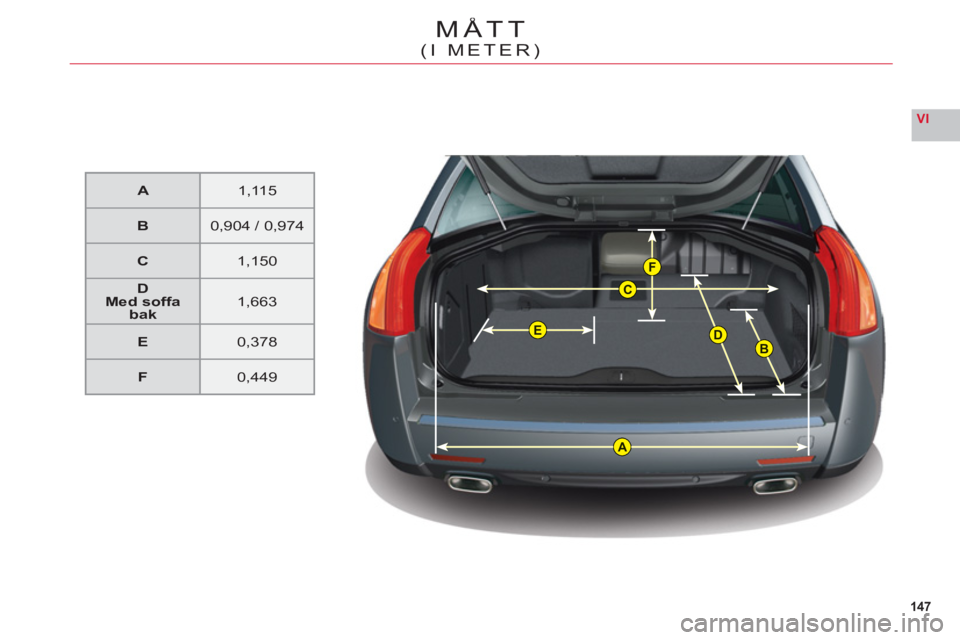

MÅTT
(I METER)
A1,11 5
B0,904 / 0,974
C1,150
DMed soffabak1,663
E0,378
F0,449

BC
12345
A
AD
14814 8
VI

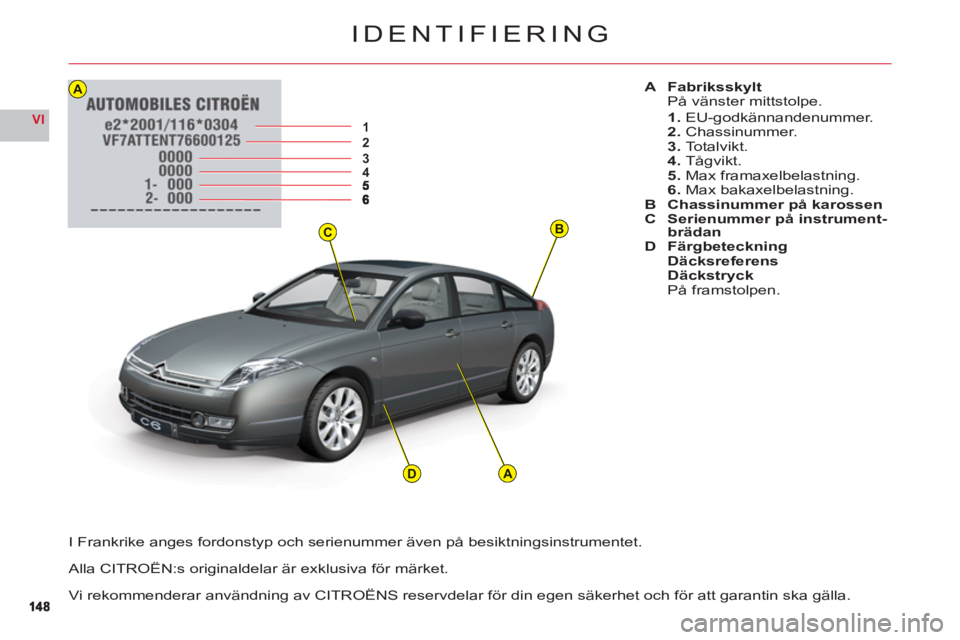

IDENTIFIERING
A FabriksskyltPå vänster mittstolpe.
1.EU-godkännandenummer.2.Chassinummer.
3. Totalvikt. 4. Tågvikt.
5. Max framaxelbelastning.
6. Max bakaxelbelastning.B Chassinummer på karossen
C Serienummer på instrument-brädanD Färgbeteckning Däcksreferens
DäckstryckPå framstolpen.
I Frankrike anges fordonstyp och serienummer även på besiktningsinstrumentet.
Alla CITROËN:s originaldelar är exklusiva för märket.
Vi rekommenderar användnin
g av CITROËNS reservdelar för din egen säkerhet och för att garantin ska gälla.
