29Betriebskontrolle

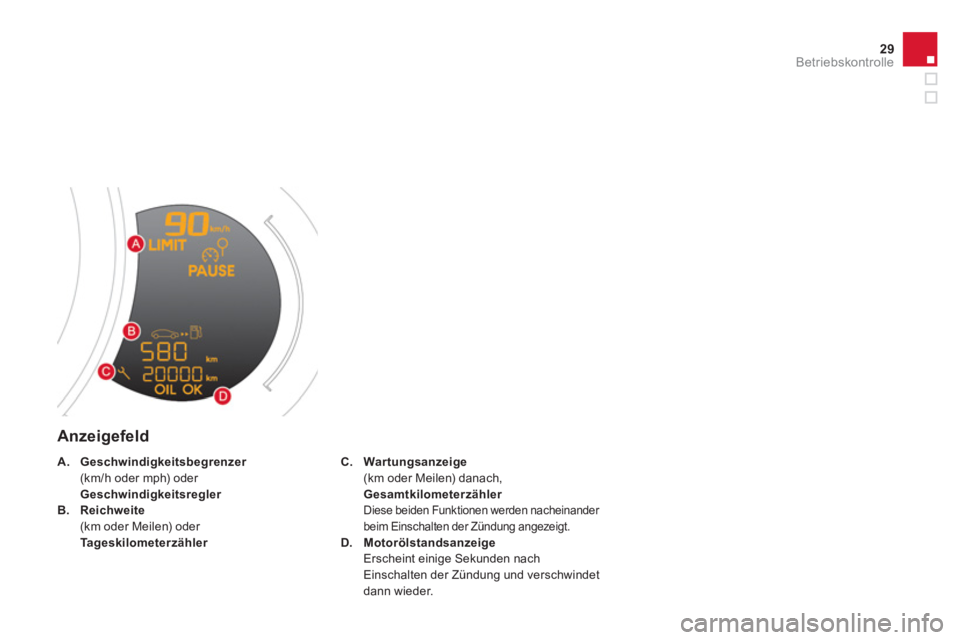

Anzeigefeld


C.
Wartungsanzeige

(km oder Meilen) danach,
Gesamtkilometerzähler


Diese beiden Funktionen werden nacheinander
beim Einschalten der Zündung angezeigt.

D.
Motorölstandsanzeige

Erscheint einige Sekunden nach
Einschalten der Zündung und verschwindet
dann wieder.



A.
Geschwindigkeitsbegrenzer

(km/h oder mph) oder
Geschwindigkeitsregler


B.
Reichweite

(km oder Meilen) oder
Tageskilometerzähler

Anzeigen, die den Fahrer über die Aktivierung
eines Systems (Kontrollleuchten für Betrieb
oder Deaktivierung) oder das Auftreten einer
Fehlfunktion (Warnleuchten) informieren.









Kontroll- und Warnleuchten


Mit den Leuchten verbundene Warnhinweise
Beim Aufleuchten bestimmter Warnleuchten ertönt
gleichzeitig ein akustisches Signal in Verbindung mit
einer Meldung auf dem Multifunktionsbildschirm.
Die Leuchten blinken oder leuchten
ununterbrochen.
Bestimmte Leuchten tun beides.
Ob es sich um eine normale Situation
handelt oder eine Fehlfunktion vorliegt,
lässt sich nur erkennen, wenn man die
Leuchtweise im Zusammenhang mit dem
Betriebszustand des Fahrzeugs betrachtet.
Wenn sie nicht erlöschen, lesen Sie sich,
bevor Sie losfahren, die Beschreibung
der betreffenden Warnleuchten durch.
Die Kontrollleuchte des Beifahrerairbags
bleibt nach dem Einschalten der
Zündung, selbst nach dem Motorstart
ungefähr 1 Minute lang eingeschaltet.

Beim Einschalten der Zündung

Bestimmte Warnleuchten leuchten beim
Einschalten der Zündung für die Dauer einiger
Sekunden auf.
Sobald der Motor gestar tet ist, müssen diese
erlöschen.

31Betriebskontrolle

Betriebskontrollleuchten

Das Aufleuchten einer der folgenden Leuchten zeigt an, dass das betreffende System aktiviert ist.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








linker Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach unten
gedrückt.






rechter Blinker


blinkt mit akustischem
Signal Der Lichtschalter wurde nach oben
gedrückt.






Standlicht


ununterbrochen Der Lichtschalter befindet sich in
Position "Standlicht".






Abblendlicht


ununterbrochen Der Lichtschalter befindet sich in
Position "Abblendlicht".






Fernlicht


ununterbrochen Der Lichtschalter wurde in Richtung
Fahrer gezogen. Ziehen Sie den Lichtschalter erneut zu sich heran, um
wieder auf das Abblendlicht umzuschalten.





Nebelscheinwerfer


ununterbrochen Die Nebelscheinwer fer wurden
betätigt. Drehen Sie den Ring am Schalter zweimal nach hinten,
um die Nebelscheinwerfer auszuschalten.





Nebelschlussleuchte



ununterbrochen Die Nebelschlussleuchten wurden
betätigt. Drehen Sie den Ring am Schalter nach hinten, um die
Nebelschlussleuchte auszuschalten.






Warnblinklicht


blinkt mit akustischem
Signal Der Warnblinklichtschalter am
Armaturenbrett wurde aktiviert. Die Blinkleuchten links und rechts sowie die
zugehörigen Kontrollleuchten blinken gleichzeitig.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Vorglühen
Dieselmotor


ununterbrochen Das Zündschloss befindet sich in der
zweiten Position (Zündung). Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie den Motor
starten.
Die Leuchtdauer ist von den Witterungsverhältnissen abhängig
(bis zu ca. 30 Sekunden bei extremen Witterungsverhältnissen).
Wenn der Motor nicht anspringt, schalten Sie erneut die
Zündung ein und warten Sie bis die Kontrollleuchte erlischt.
Lassen Sie anschließend den Motor an.





Feststellbremse


ununterbrochen Die Feststellbremse ist angezogen
bzw. nicht korrekt gelöst. Lösen Sie die Feststellbremse, damit die Kontrollleuchte
erlischt; Halten Sie die Fußbremse gedrückt.
Beachten Sie die Sicherheitsbestimmungen.
Für weitere Informationen zur Feststellbremse siehe
Abschnitt "Fahrbetrieb".




Stop & Start


ununterbrochen Das Stop & Star t-System hat den
Motor bei Fahrzeugstillstand in den
Modus STOP versetzt (Ampel, Stop,
Stau, ...). Sobald Sie weiter fahren möchten, erlischt die
Kontrollleuchte und der Motor startet wieder
automatisch im Modus START.

Kontrollleuchte blinkt
für einige Sekunden,
dann erlischt sie Der Modus STOP ist zurzeit nicht
verfügbar.
oder
Der Modus START wurde
automatisch ausgelöst. Für mehr Informationen zu den Spezialsituationen der
Modi STOP und START siehe Kapitel "Fahrbetrieb" -
Abschnitt "Stop & Star t" .

33Betriebskontrolle






Betätigung der
Bremse


ununterbrochen Das Bremspedal muss ganz
durchgetreten sein.

Treten Sie beim "SensoDrive"-Getriebe auf
das Bremspedal, um den Motor zu star ten
(Gangwählhebel auf N) .
Treten Sie beim Automatikgetriebe bei laufendem
Motor vor dem Lösen der Feststellbremse auf die
Bremse, um den Gangwählhebel zu lösen und die
Position P
zu verlassen.
Wenn Sie die Feststellbremse lösen möchten,
ohne dabei auf die Bremse zu treten, bleibt diese
Kontrollleuchte eingeschaltet.

blinkt Wenn Sie beim "SensoDrive"-
Getriebe das Fahrzeug am Berg
zu lange mit dem Gaspedal halten,
überhitzt die Kupplung. Benutzen Sie die Fußbremse und/oder die
Feststellbremse.





Wischautomatik


ununterbrochen Scheibenwischerhebel wurde nach
unten betätigt. Wischautomatik des Frontscheibenwischers ist
aktiviert.





Beifahrerairbag
ununterbrochen Der Schalter, der sich im Handschuhfach
befindet, steht auf " ON
".
Der Beifahrerairbag ist aktivier t.
Installieren Sie in diesem Fall keinen
Kindersitz entgegegen der Fahrtrichtung. Bringen Sie den Schalter in die Position " OFF
", um den
Beifahrerairbag zu deaktivieren.
In diesem Fall können Sie einen Kindersitz entgegen
der Fahrtrichtung installieren.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen

Kontrollleuchten für deaktivierte Funktionen

Das Aufleuchten einer der folgenden Kontrollleuchten weist darauf hin, dass die betreffende Funktion bewusst ausgeschaltet wurde.
Dieses kann in Verbindung mit dem Ertönen eines akustischen Signaltons und dem Erscheinen einer Meldung auf dem Multifunktionsbildschirm erfolgen.



Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Beifahrerairbag


ununterbrochen Der Schalter im Handschuhfach steht
auf der Position "OFF"
.
Der Beifahrerairbag ist deaktivier t.
In diesem Fall können Sie einen
Kindersitz entgegen der Fahrtrichtung
installieren. Stellen Sie den Schalter auf die Position "ON"
, um den
Beifahrerairbag zu aktivieren.
Montieren Sie in diesem Fall den Kindersitz nicht
entgegen der Fahrtrichtung.





ESP/ASR


ununterbrochen Die Taste unten links am
Armaturenbrett wurde betätigt. Die
zugehörige Kontrollleuchte leuchtet.
ESP/ASR sind deaktiviert.
ESP: elektronisches
Stabilitätsprogramm
ASR: Antriebsschlupfregelung Drücken Sie erneut auf die Taste, um ESP/ASR manuell
zu reaktivieren. Die zugehörige Kontrollleuchte erlischt.
Ab einer Geschwindigkeit von etwa 50 km/h wird das
System automatisch wieder aktiviert (außer beim
Benzinmotor 1,6l THP 150 und R ACING).
ESP/ASR sind beim Starten des Fahrzeugs automatisch
funktionsbereit.

35Betriebskontrolle










Warnleuchten

Wenn bei laufendem Motor oder während
der Fahrt eine der folgenden Warnleuchten
aufleuchtet, deutet dies auf eine Funktionsstörung
hin, auf die der Fahrer reagieren muss. Bei jeder Funktionsstörung, die zum Aufleuchten einer Warnleuchte führt, muss eine zusätzliche Diagnose
anhand der damit verbundenen Meldung auf dem Multifunktionsbildschirm durchgeführt werden.
Wenden Sie sich bei Problemen umgehend an das CITROËN-Händlernetz oder eine qualifizierte
Werkstatt.




Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








STOP


ununterbrochen, alleine
oder in Verbindung
mit einer anderen
Warnleuchte, einem
akustischen Signal und
einer Bildschirmmeldung Das Aufleuchten der Kontrollleuchte
steht in Verbindung mit einer
schwer wiegenden Störung der
Bremsanlage oder des Kühlsystems. Halten Sie unbedingt an, sobald dies gefahrlos möglich
ist, da der Motor sonst während der Fahr t ausgehen
könnte.
Stellen Sie das Fahrzeug ab, schalten Sie die
Zündung aus und wenden Sie sich an das CITROËN-
Händlernetz oder einequalifizierte Werkstatt.





Service


vorübergehend Kleinere Störungen, denen keine
spezielle Warnleuchte zugewiesen ist. Stellen Sie anhand der Meldung auf dem Bildschirm
fest, welche Störung vorliegt, z.B.:


- Motorölstand,

- Füllstand der Scheibenwaschanlage,

- Batterie der Fernbedienung,

- Sättigung des Partikelfilters bei Diesel-Fahrzeugen
(siehe Abschnitt "Kontrollen - Partikelfilter").
Wenden Sie sich bei allen anderen Störungen an
das CITROËN-Händlernetz oder eine qualifizierte
Werkstatt.

ununterbrochen Größere Störungen, denen keine
spezielle Warnleuchte zugewiesen ist.
Stellen Sie anhand der Meldung auf dem Bildschirm fest,
welche Störung vorliegt, und wenden Sie sich in jedem Fall an
das CITROËN-Händlernetz oder eine qualifizierte Werkstatt.

Bremsanlage


ununterbrochen, in
Verbindung mit der
STOP-Warnleuchte Der Bremsflüssigkeitsstand im
Bremssystem ist nicht ausreichend.
Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Füllen Sie eine von CITROËN empfohlene Bremsflüssigkeit
nach.
Wenn das Problem weiterhin auftritt, wenden Sie sich bitte an
das CITROËN-Händlernetz oder eine qualifizierte Werkstatt.

+

ununterbrochen in Verbindung
mit den Kontrollleuchten ABS
und STOP
Der elektronische Bremskraftver teiler
(EBV) weist einen Defekt auf. Halten Sie unbedingt an, und zwar so, dass größtmögliche
Sicherheit gewährleistet ist.
Lassen Sie das System von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten Werkstatt überprüfen.


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Antiblockiersystem
(ABS)


ununterbrochen Das Antiblockiersystem weist einen
Defekt auf. Das Fahrzeug fährt mit herkömmlicher Bremswirkung.
Fahren Sie vorsichtig mit mäßiger Geschwindigkeit
und wenden Sie sich umgehend an das CITROËN-
Händlernetz oder eine qualifizierte Werkstatt.






Dynamische
Stabilitätskontrolle
(ESP/ASR)


blinkt Das ESP-/ASR-System greift ein. Das System optimier t die Traktion und verbesser t die
Richtungsstabilität des Fahrzeugs.

ununterbrochen

Sofern das ESP-/ASR-System nicht deaktivier t
wurde (Drücken des Knopfes und Aufleuchten
der Kontrollleuchte), liegt ein Defekt vor. Lassen Sie das System von einem Vertreter des
CITROËN-Händlernetzes oder einer qualifizierten
Werkstatt überprüfen.

37Betriebskontrolle


Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen









Motorselbstdiagnose



ununterbrochen Die Abgasentgiftungsanlage weist
einen Defekt auf. Die Kontrollleuchte muss nach dem Starten des Motors erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich umgehend an das
CITROËN-Händlernetz oder eine qualifizierte Werkstatt.

blinkt Die Motorsteuerung weist einen
Defekt auf. Es besteht die Gefahr, dass der Katalysator beschädigt wird.
Lassen Sie eine Überprüfung durch einen CITROËN-
Vertragspartner oder eine qualifizierte Werkstatt durchführen.





Kraftstoffreserve


ununterbrochen Bei erstmaligem Aufleuchten
verbleiben noch ca. 5 Liter Kraftstoff

im Tank. Füllen Sie unbedingt den Tank auf, damit Sie mit dem Fahrzeug
nicht liegenbleiben.
Bei jedem Einschalten der Zündung, leuchtet diese
Kontrollleuchte erneut auf, solange der Tank nicht ausreichend
nachgefüllt wurde.
Fassungsvermögen des Tanks: ca 50 Liter (Benzin) bzw.
46 Liter (Diesel); (Je nach Version: ca 30 Liter (Benzin oder
Diesel)).
Fahren Sie keinesfalls den Tank komplett leer, dies kann zu
Schäden an der Abgasentgiftungs- oder Einspritzanlage führen.





Maximale
Kühlmitteltemperatur


ununterbrochen rot Die Temperatur des Kühlkreislaufs ist
zu hoch. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
War ten Sie, bis sich der Motor abgekühlt hat, und füllen
Sie gegebenenfalls Kühlflüssigkeit nach.
Sollte das Problem weiterhin bestehen, wenden Sie sich
an das CITROËN-Händlernetz oder eine qualifizierte
Werkstatt.

Kontrollleuchte



leuchtet



Ursache



Aktionen/Beobachtungen








Motoröldruck


ununterbrochen Der Schmierkreislauf des Motors
weist einen Defekt auf. Halten Sie unbedingt an, sobald dies gefahrlos möglich ist.
Stellen Sie das Fahrzeug ab, schalten Sie die Zündung
aus und wenden Sie sich an das CITROËN-Händlernetz
oder eine qualifizierte Werkstatt.





B

atterieladung


ununterbrochen
Der Ladestromkreis der Batterie weist einen
Defekt auf (verschmutzte oder gelocker te
Klemmen, Keilriemen der Lichtmaschine zu
locker oder gerissen etc.). Die Kontrollleuchte muss nach dem Starten des Motors
erlöschen.
Wenn sie weiter leuchtet, wenden Sie sich bitte an das
CITROËN-Händlernetz oder eine qualifizierte Werkstatt.






Tür(en) nicht
geschlossen




ununterbrochen bei einer
Geschwindigkeit unter
10 km/h

Eine Tür oder der Kofferraum ist noch
offen. Schließen Sie die betreffende Tür/Klappe.

ununterbrochen bei einer
Geschwindigkeit über
10 km/h in Verbindung mit
einem akustischen Signal
