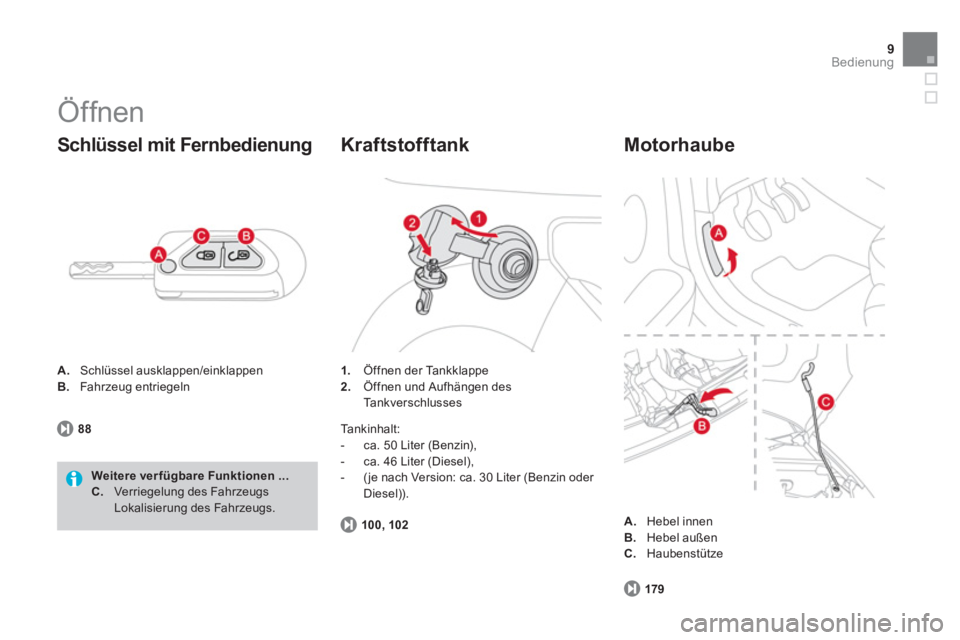

Page 11 of 324
9Bedienung
88
Öffnen
A.
Schlüssel ausklappen/einklappen
B.
Fahrzeug entriegeln
Schlüssel mit Fernbedienung
Weitere verfügbare Funktionen
...
C.
Verriegelung des Fahrzeugs
Lokalisierung des Fahrzeugs.
1.
Öffnen der Tankklappe
2.
Öffnen und Aufhängen des
Ta n k v e r s c h l u s s e s
Kraftstofftank
100, 102
179
Tankinhalt:
- ca. 50 Liter (Benzin),
- ca. 46 Liter (Diesel),
- ( je nach Version: ca. 30 Liter (Benzin oder
Diesel)).
A.
Hebel innen
B.
Hebel außen
C.
Haubenstütze
Motorhaube
Page 12 of 324

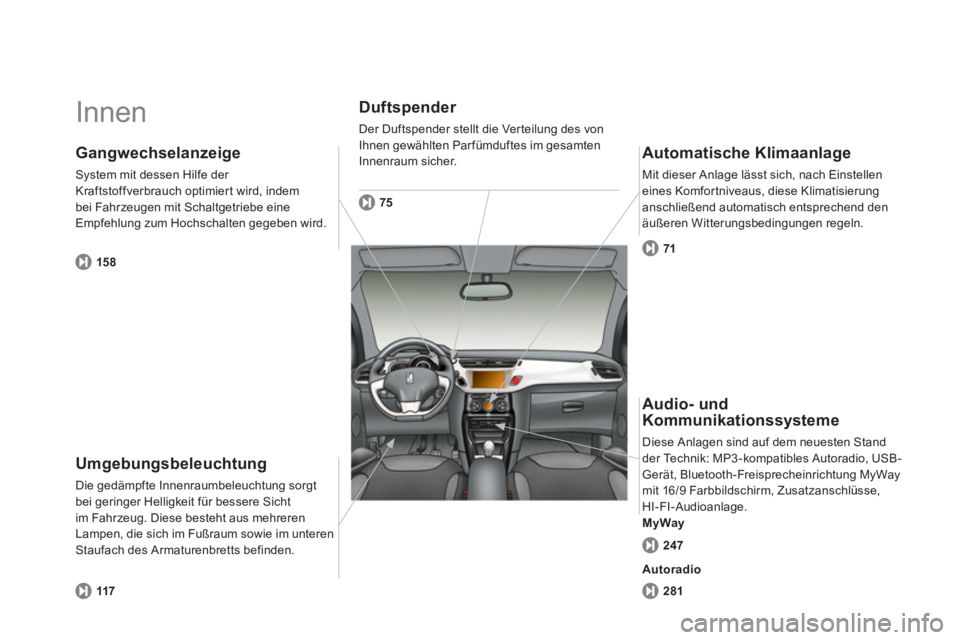

Innen
Umgebungsbeleuchtung
Die gedämpfte Innenraumbeleuchtung sorgt
bei geringer Helligkeit für bessere Sicht
im Fahrzeug. Diese besteht aus mehreren
Lampen, die sich im Fußraum sowie im unteren
Staufach des Armaturenbretts befinden.
Gangwechselanzeige
System mit dessen Hilfe der
Kraftstoffverbrauch optimier t wird, indem
bei Fahrzeugen mit Schaltgetriebe eine
Empfehlung zum Hochschalten gegeben wird.
Duftspender
Der Duftspender stellt die Verteilung des von
Ihnen gewählten Par fümduftes im gesamten
Innenraum sicher.
Automatische Klimaanlage
Mit dieser Anlage lässt sich, nach Einstellen
eines Komfor tniveaus, diese Klimatisierung
anschließend automatisch entsprechend den
äußeren Witterungsbedingungen regeln.
117
15 8
75
71
281
Audio- und
Kommunikationssysteme
Diese Anlagen sind auf dem neuesten Stand
der Technik: MP3-kompatibles Autoradio, USB-
Gerät, Bluetooth-Freisprecheinrichtung MyWay
mit 16/9 Farbbildschirm, Zusatzanschlüsse,
HI-FI-Audioanlage.
MyWay
247
Autoradio

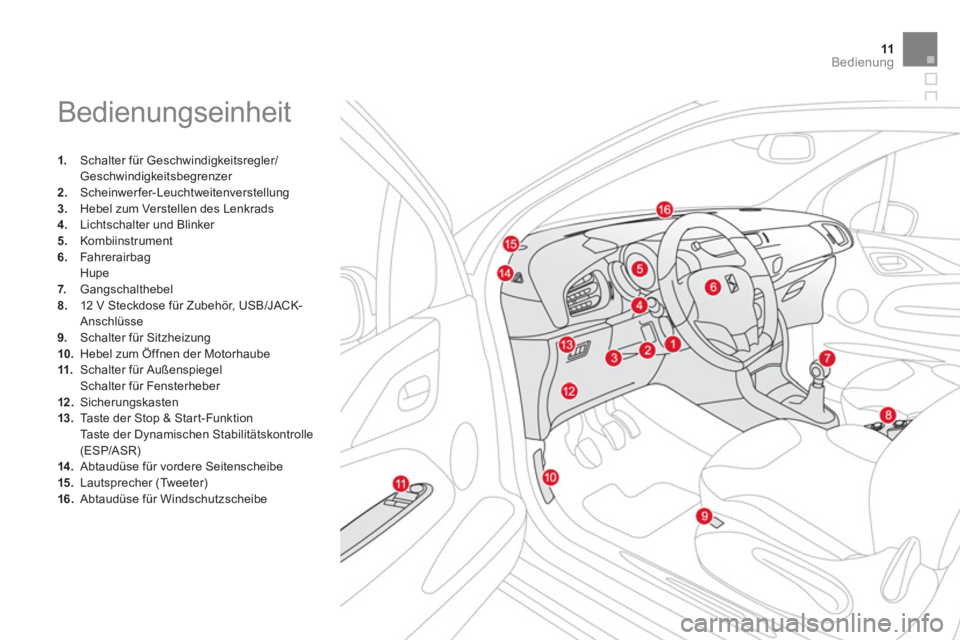

Page 13 of 324
11Bedienung
Bedienungseinheit
1.
Schalter für Geschwindigkeitsregler/
Geschwindigkeitsbegrenzer
2.
Scheinwerfer-Leuchtweitenverstellung
3.
Hebel zum Verstellen des Lenkrads
4.
Lichtschalter und Blinker
5.
Kombiinstrument
6.
Fahrerairbag
Hupe
7.
Gangschalthebel
8.
12 V Steckdose für Zubehör, USB/JACK-
Anschlüsse
9.
Schalter für Sitzheizung
10.
Hebel zum Öffnen der Motorhaube
11.
Schalter für Außenspiegel
Schalter für Fensterheber
12 .
Sicherungskasten
13.
Taste der Stop & Star t-Funktion
Taste der Dynamischen Stabilitätskontrolle
(ESP/ASR)
14 .
Abtaudüse für vordere Seitenscheibe
15.
Lautsprecher (Tweeter)
16.
Abtaudüse für Windschutzscheibe
Page 14 of 324

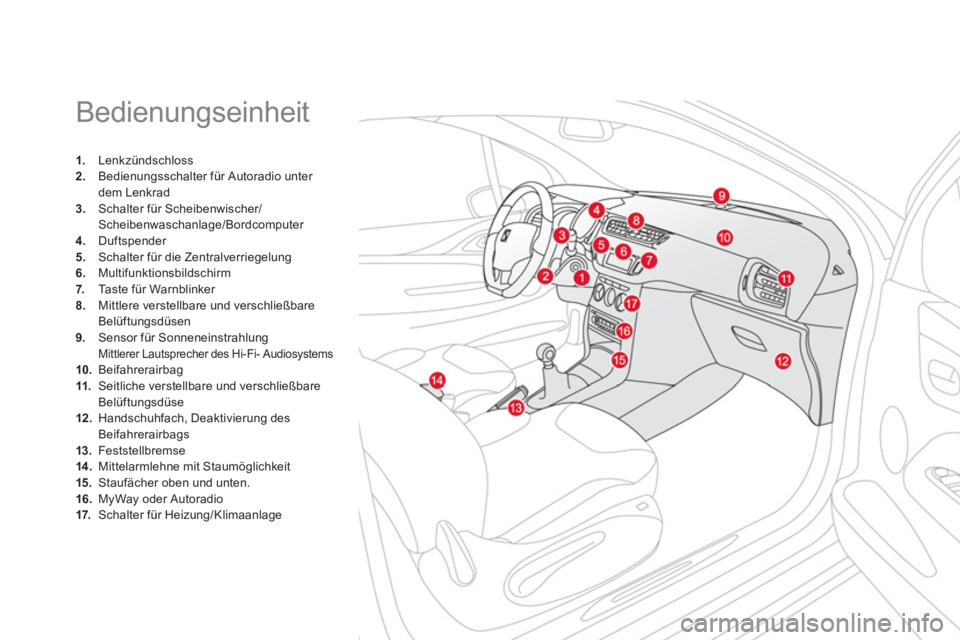

Bedienungseinheit
1.
Lenkzündschloss
2.
Bedienungsschalter für Autoradio unter
dem Lenkrad
3.
Schalter für Scheibenwischer/
Scheibenwaschanlage/Bordcomputer
4.
Duftspender
5.
Schalter für die Zentralverriegelung
6.
Multifunktionsbildschirm
7.
Taste für Warnblinker
8.
Mittlere verstellbare und verschließbare
Belüftungsdüsen
9.
Sensor für Sonneneinstrahlung
Mittlerer Lautsprecher des Hi-Fi- Audiosystems
10.
Beifahrerairbag
11.
Seitliche verstellbare und verschließbare
Belüftungsdüse
12 .
Handschuhfach, Deaktivierung des
Beifahrerairbags
13.
Feststellbremse
14 .
Mittelarmlehne mit Staumöglichkeit
15.
Staufächer oben und unten.
16.
MyWay oder Autoradio
17.
Schalter für Heizung/Klimaanlage

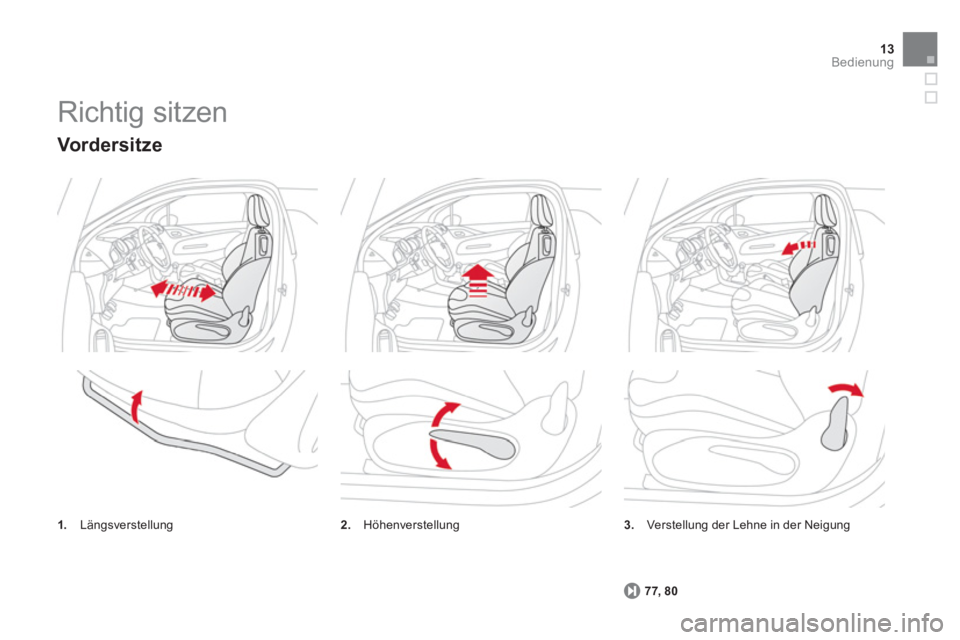

Page 15 of 324
13Bedienung
Richtig sitzen
3.
Verstellung der Lehne in der Neigung
77, 80
Vord er si t ze
1.
Längsverstellung
2.
Höhenverstellung

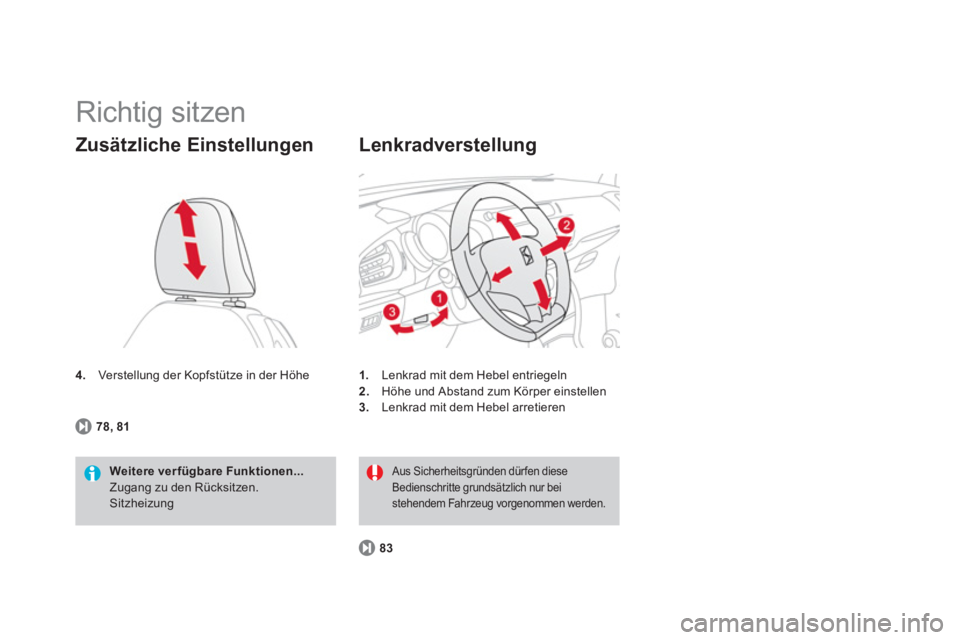

Page 16 of 324
Richtig sitzen
4.
Verstellung der Kopfstütze in der Höhe
Zusätzliche Einstellungen
Weitere verfügbare Funktionen...
Zugang zu den Rücksitzen.
Sitzheizung
78, 81
1.
Lenkrad mit dem Hebel entriegeln
2.
Höhe und Abstand zum Körper einstellen
3.
Lenkrad mit dem Hebel arretieren
Lenkradverstellung
83
Aus Sicherheitsgründen dürfen diese
Bedienschritte grundsätzlich nur bei
stehendem Fahrzeug vorgenommen werden.

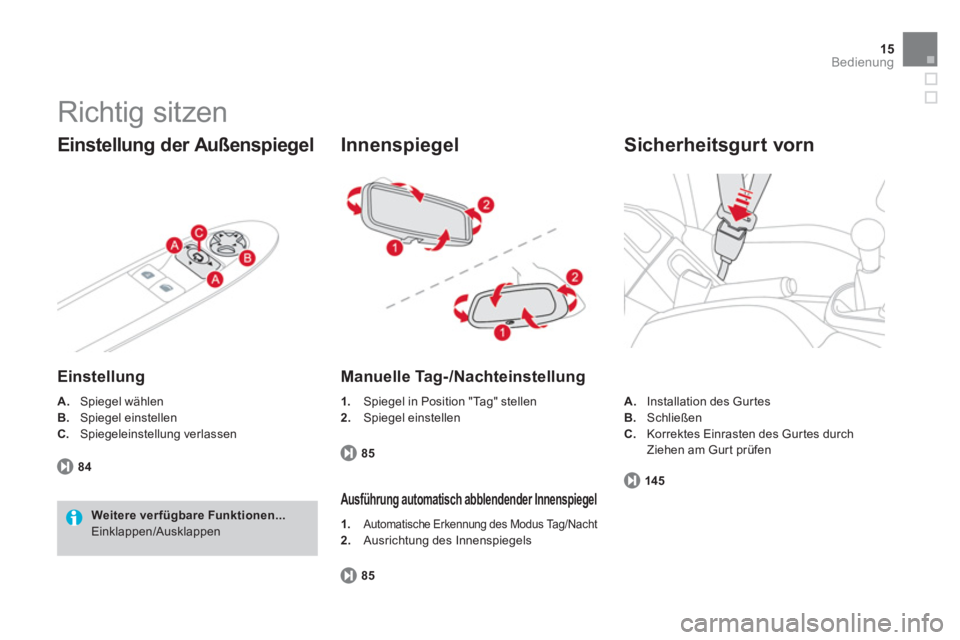

Page 17 of 324
15Bedienung
Richtig sitzen
Einstellung der Außenspiegel
Einstellung
A.
Spiegel wählen
B.
Spiegel einstellen
C.
Spiegeleinstellung verlassen
84
Weitere verfügbare Funktionen...
Einklappen/Ausklappen
Innenspiegel
Manuelle Tag-/Nachteinstellung
1.
Spiegel in Position "Tag" stellen
2.
Spiegel einstellen
85
Ausführung automatisch abblendender Innenspiegel
85
1.
Automatische Erkennung des Modus Tag/Nacht
2.
Ausrichtung des Innenspiegels
A.
Installation des Gur tes
B.
Schließen
C.
Korrektes Einrasten des Gur tes durch
Ziehen am Gurt prüfen
Sicherheitsgurt vorn
14 5

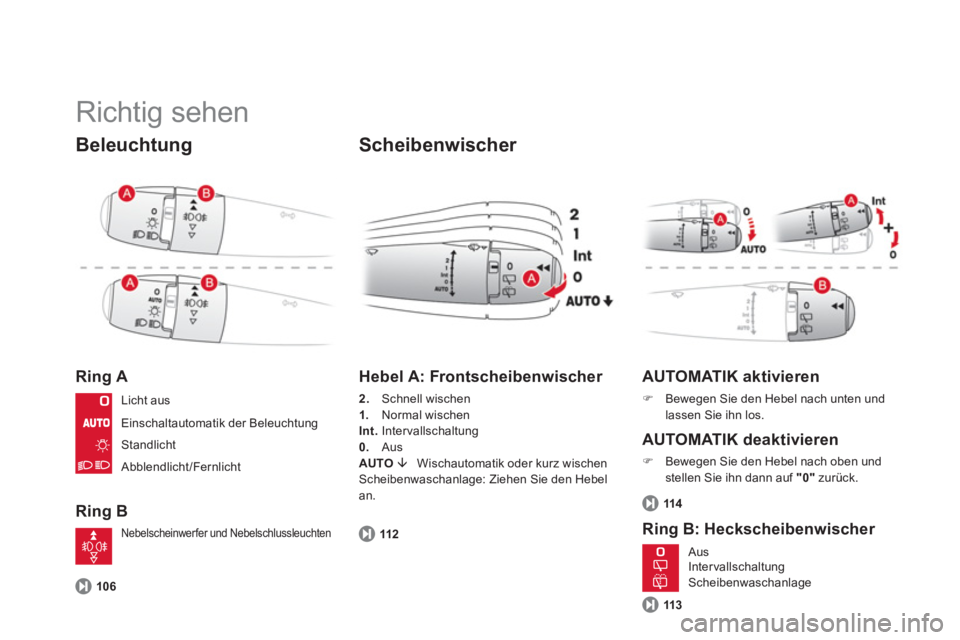

Page 18 of 324
Richtig sehen
Beleuchtung
Ring A
Ring B
Scheibenwischer
106
Hebel A: Frontscheibenwischer
2.
Schnell wischen
1.
Normal wischen
Int.
Intervallschaltung
0.
Aus
AUTO È
Wischautomatik oder kurz wischen
Scheibenwaschanlage: Ziehen Sie den Hebel
an.
112
AUTOMATIK aktivieren
)
Bewegen Sie den Hebel nach unten und
lassen Sie ihn los.
AUTOMATIK deaktivieren
)
Bewegen Sie den Hebel nach oben und
stellen Sie ihn dann auf "0"
zurück.
Ring B: Heckscheibenwischer
114
113
Licht aus
Einschaltautomatik der Beleuchtung
Standlicht
Abblendlicht/Fernlicht
Nebelscheinwerfer und Nebelschlussleuchten
Aus
Intervallschaltung
Scheibenwaschanlage

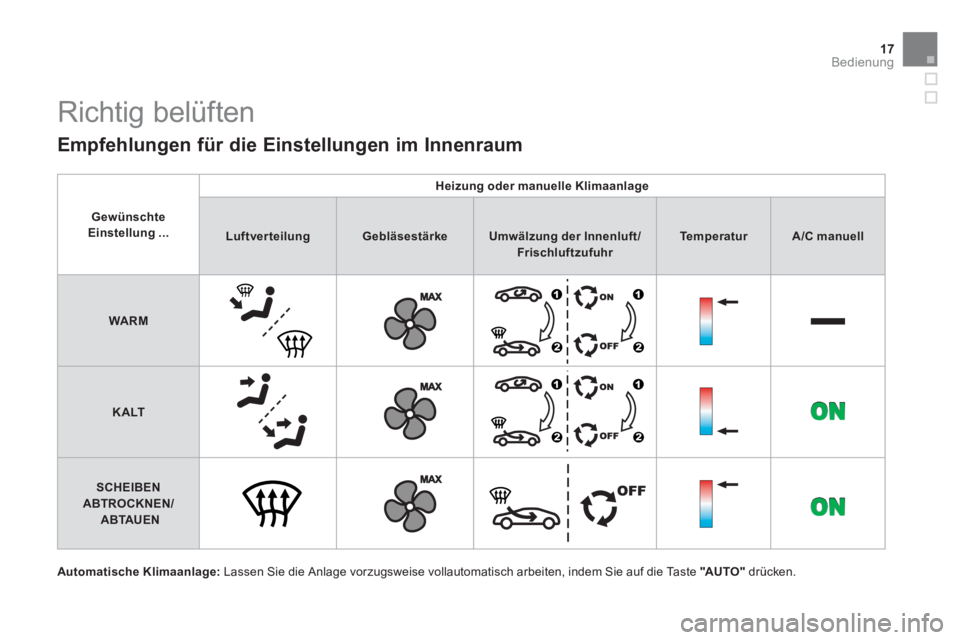

Page 19 of 324
17Bedienung
Richtig belüften
Empfehlungen für die Einstellungen im Innenraum
Automatische Klimaanlage:
Lassen Sie die Anlage vorzugsweise vollautomatisch arbeiten, indem Sie auf die Taste "AU TO "
drücken.
Gewünschte
Einstellung ...
Heizung oder manuelle Klimaanlage
Luftverteilung
Gebläsestärke
Umwälzung der Innenluft /
Frischluftzufuhr
Te m p e r a t u r
A/C manuell
WARM
KALT
SCHEIBEN
ABTROCKNEN/
ABTAUEN

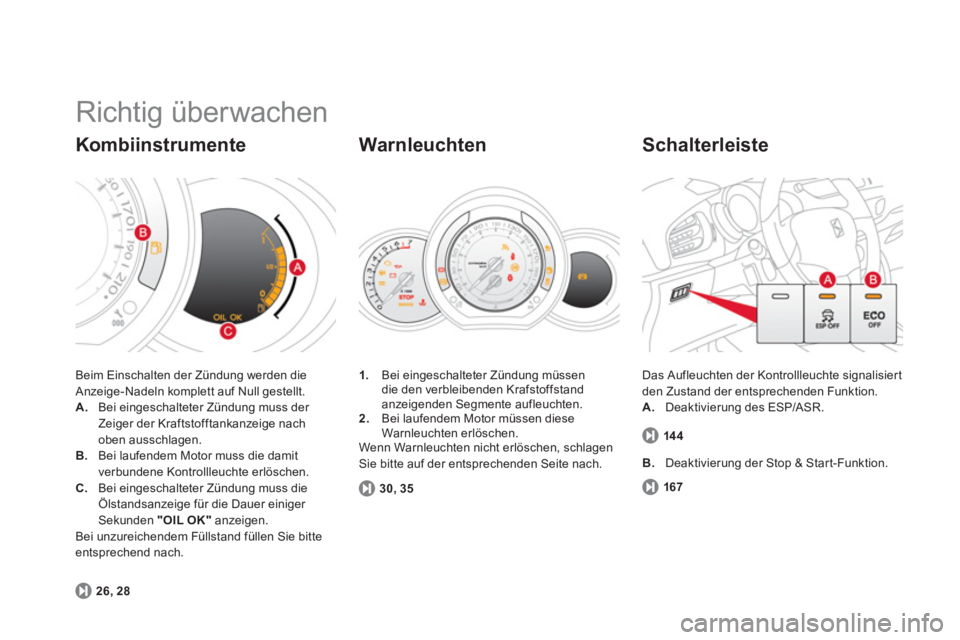

Page 20 of 324
Richtig überwachen
Beim Einschalten der Zündung werden die
Anzeige-Nadeln komplett auf Null gestellt.
A.
Bei eingeschalteter Zündung muss der
Zeiger der Kraftstofftankanzeige nach
oben ausschlagen.
B.
Bei laufendem Motor muss die damit
verbundene Kontrollleuchte erlöschen.
C.
Bei eingeschalteter Zündung muss die
Ölstandsanzeige für die Dauer einiger
Sekunden "OIL OK"
anzeigen.
Bei unzureichendem Füllstand füllen Sie bitte
entsprechend nach.
Kombiinstrumente
26, 28
1.
Bei eingeschalteter Zündung müssen
die den verbleibenden Krafstoffstand
anzeigenden Segmente aufleuchten.
2.
Bei laufendem Motor müssen diese
Warnleuchten erlöschen.
Wenn Warnleuchten nicht erlöschen, schlagen
Sie bitte auf der entsprechenden Seite nach.
Warnleuchten
30, 35
Das Aufleuchten der Kontrollleuchte signalisiert
den Zustand der entsprechenden Funktion.
A.
Deaktivierung des ESP/ASR.
Schalterleiste
14 4
B.
Deaktivierung der Stop & Star t-Funktion.
167
