CITROEN DS3 2013 Betriebsanleitungen (in German)

239Technische Daten

*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichtes erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei um denselben Betrag reduziert wird. Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
GEWICHTE UND ANHÄNGELASTEN (in kg)
Motor GPLVTi95
Getriebemechanisch
Amtl. Typbezeichnung:SA...8FN0/GPL


- m
inimales Leergewicht1 125



- minimales
Gewicht in fahrbereitem Zustand 1 200



- Technisch zulässi
ges Gesamtgewicht
1 552


- Zulässi
ges Gesamtzuggewicht mit
Anhänger bei 12 % Steigung 2 452



- Anhängelast gebremst
bis 12 % Steigung 900


- max. Anhän
gelast gebremst *
bis 12 % Steigung (mit Lastüberragung innerh. des zul. Gesamtzuggewichtes mit Anh.)

1 150



- Anhängelast ungebremst 570



- maximale
Stützlast

46

Die an
gegebenen Werte für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage von 1000 Metern; die aufgeführte Anhängelast ist
in Schritten von weiteren 1000 Metern um jeweils 10 % zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einer verminderten Leistung des Fahrzeugs führen; verringern Sie bei Außentemperaturen über 37 °C die Anhängelast.

MODELLE:MOTOREN UND GETRIEBE
Amtl. Varianten-/Versions-Bezeichnung: SA...8HR48HP4/PS9HPK/S9HP8/PS9HR8/S
DIESELMOTORENHDi 70FAPe-HDi 70 FAPe
- HDi 90 FAPe-HDi 110 FAP

Hubraum (cm3)1 398
1 560 1 560
Bohrun
g x Hub (mm) 73,7 x 82 75 x 88,3 75 x 88,3
Höchstleistun
g: EG -Norm (kW) 50
68
82
Drehzahl bei Höchstleistun
g (U/min)

4 000
4 0003 600

Maximales Drehmoment: E
G-Norm (Nm)160
230
270
Drehzahl bei max. Drehmoment
(U/min)

1 750
1 7501 750

Kraftstoff Diesel
Diesel
Diesel
Katal
ysator ja ja ja
P
artikelfilter ja ja ja
GETRIEB
E
mechanisch(5 Gänge)

automatisiertes Schaltgetriebe (5 Gänge)

mechanisch(5 Gänge)
automatisiertesSchaltgetriebe (6 Gänge)


mechanisch (6 Gänge)

ÖLFÜLLMENGEN
(in Litern)




Motor
(mit Austausch der Ölfilterpatrone) 3,75 3,75 3,75
.../S
:Modell e-HDi mit der Stop & Start-Funktion

Technische Daten
GEWICHTE UND ANHÄNGELASTEN (in kg)
DieselmotorenHDi 70FA Pe-HDi 70 FAPe-HDi 90 FAPe-HDi 110 FAP
Getriebemechanischautomatisiertes Schaltgetriebemechanischautomatisiertes Schaltgetriebemechanisch
Amtl. Varianten-/Versions-Bezeichnung: SA...8HR48HP4/PS9HPK/S9HP8/PS9HR8/S


- Leergewicht 1 070
1 080
1 085
1 090
1 090



-
Gewicht in fahrbereitem Zustand 1 145 1 155 1 160
1 165 1 165


- Zulässi
ges Gesamtgewicht 1 5531 585
1 602
1 609
1 625



- Zulässi
ges Gesamtzuggewicht mit Anhänger
bei 12 % Steigung 2 2532 285
2 502 2 509
2 525


- Anh
ängelast gebremst
bis 12 % Steigung
700

700
900
900
900

-Anhängelast gebremst bis 12 % Steigung *
(mit Lastübertragung innerh. des zul. Gesamtzuggew. mit Anh.)

950
950

1 150

1 150

1 150



- Anhängelast ungebremst 570
570
570
570
570



- Zulässi
ge Stützlast
46
46
46
46
46

Die Wer te
für das zulässige Gesamtzuggewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von maximal 1000 Metern.
Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10 % verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen
über 37 °C bitte die Anhängelast.
*

Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtzuggewichts erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahrzeugs hierbei
um denselben Betrag reduziert wird. Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

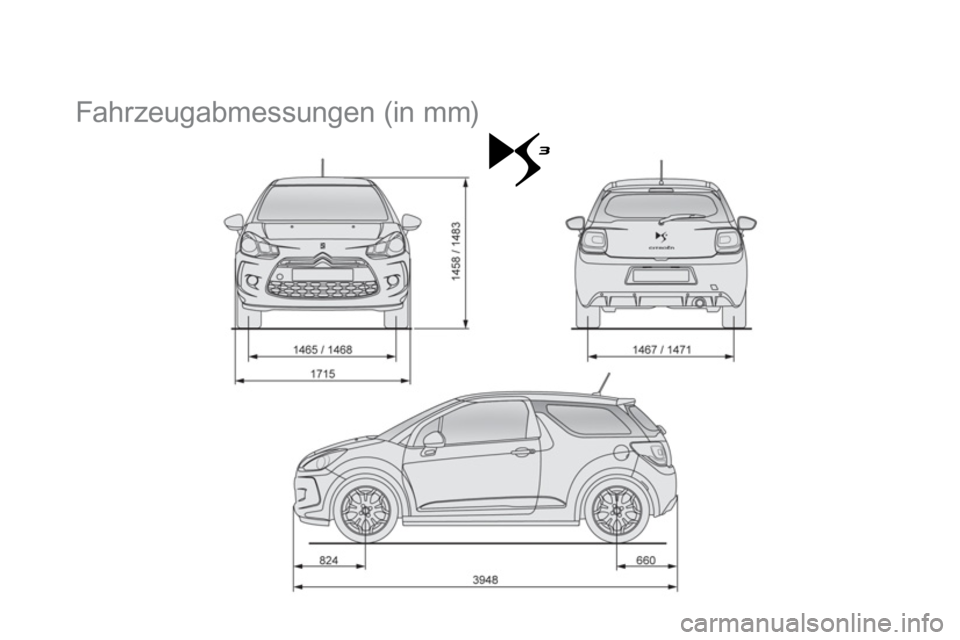

Fahrzeugabmessungen (in mm)

243Technische Daten

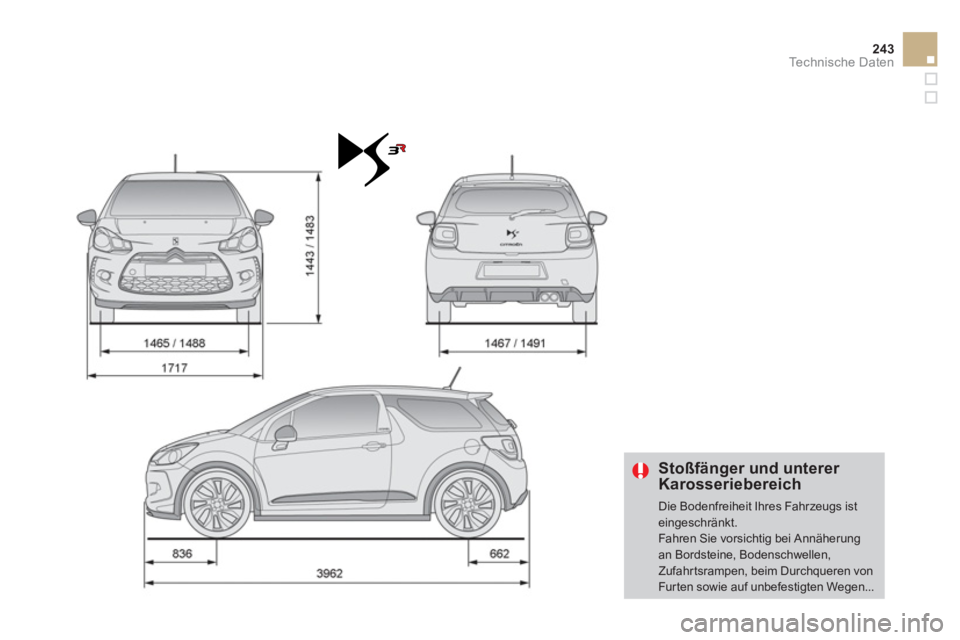

Stoßfänger und unterer Karosseriebereich

Die Bodenfreiheit Ihres Fahrzeugs isteingeschränkt.

Fahren Sie vorsichtig bei Annäherung an Bordsteine, Bodenschwellen, Zufahrtsrampen, beim Durchqueren von Furten sowie auf unbefestigten Wegen...

Kenndaten
A. Fahrgestellnummer im Motorraum
Diese Nummer ist an der Karosserie, in der
Nähe des Innenraumfilters, eingraviert.
B. Fahrgestellnummer am ArmaturenbrettDiese Nummer steht auf einem Aufkleber, der durch die Windschutzscheibe zu sehen ist.
D. Reifen-/Lackreferenz-Aufkleber
Dieser Aufkleber befindet sich an der Mittelsäule auf der linken Seite.

Auf Reifen mit der Größe 205/45 R17können keine Schneekettenaufgezogen werden. Auskunft hierzuer teilt das CITROËN-Händlernetz oder eine qualifizier te Werkstatt.

Zu niedriger Reifendruck erhöht den Kraftstoffverbrauch.

Der Reifendruck muss mindestens einmal im Monat kontrolliert werden,und zwar bei kalten Reifen.
C. Typenschild
Dieses befindet sich an der Mittelsäule auf der linken Seite. Er enthält
folgende Angaben:


- die Reifendruckwerte im leeren undbeladenen Zustand,

- die Größen der Felgen und Reifen,

- die Fabrikate der vom Hersteller empfohlenen Reifen,

- den Reifendruckwert des Ersatzrads,

- die Lackreferenz.

245
Technische Daten

013
Audio und Telematik
Dieser Abschnitt enthält neben den Informationen zum Not- oder
Pannenhilferuf sämtliche Informationen zu den Funktionen
der Radionavigationsausstattungen, wie z.B. MP3 -fähiges Autoradio, USB-Gerät, Bluetooth-Freisprecheinrichtung, MyWay mit
16/9 Farbbildschirm, Zusatzanschlüsse, HI-FI Audiosystem.
