CITROEN DS3 2013 Libretti Di Uso E manutenzione (in Italian)

219Informazioni pratiche

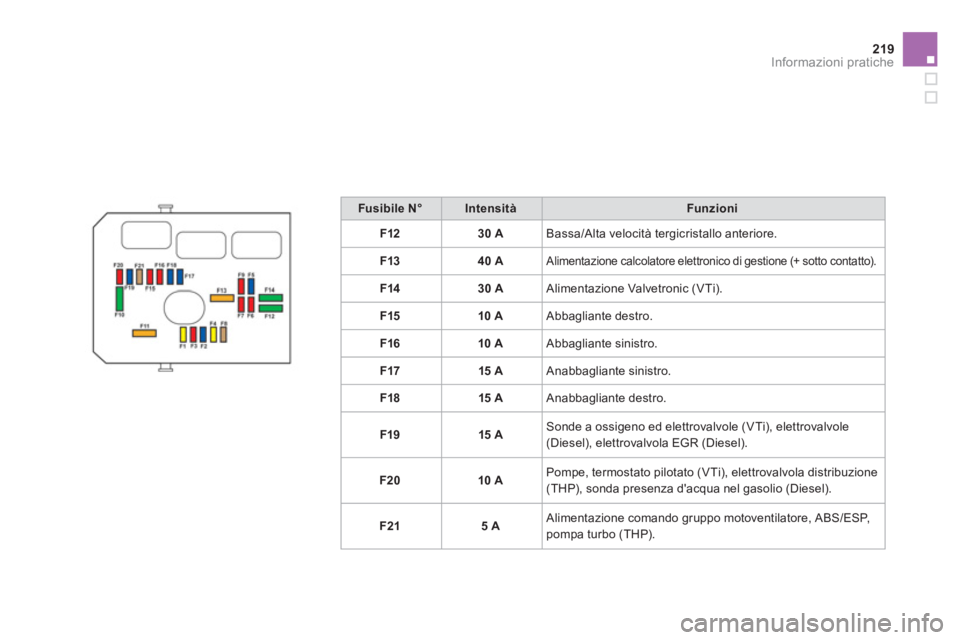

Fusibile N°IntensitàFunzioni
F1230 ABassa/Alta velocità tergicristallo anteriore.
F1
340 A Alimentazione calcolatore elettronico di gestione (+ sotto contatto).
F1430 A Alimentazione Valvetronic (VTi).
F15 10
A Abbagliante destro.
F1
610 A Abbagliante sinistro.
F1715 A Anabbagliante sinistro.
F1
815 A Anabbagliante destro.
F1
915 ASonde a ossigeno ed elettrovalvole (VTi), elettrovalvole
(Diesel), elettrovalvola EGR (Diesel).
F20 10
APompe, termostato pilotato (VTi), elettrovalvola distribuzione (THP), sonda presenza d'acqua nel gasolio (Diesel).
F2
15 A Alimentazione comando gruppo motoventilatore, ABS/ESP,pompa turbo (THP).

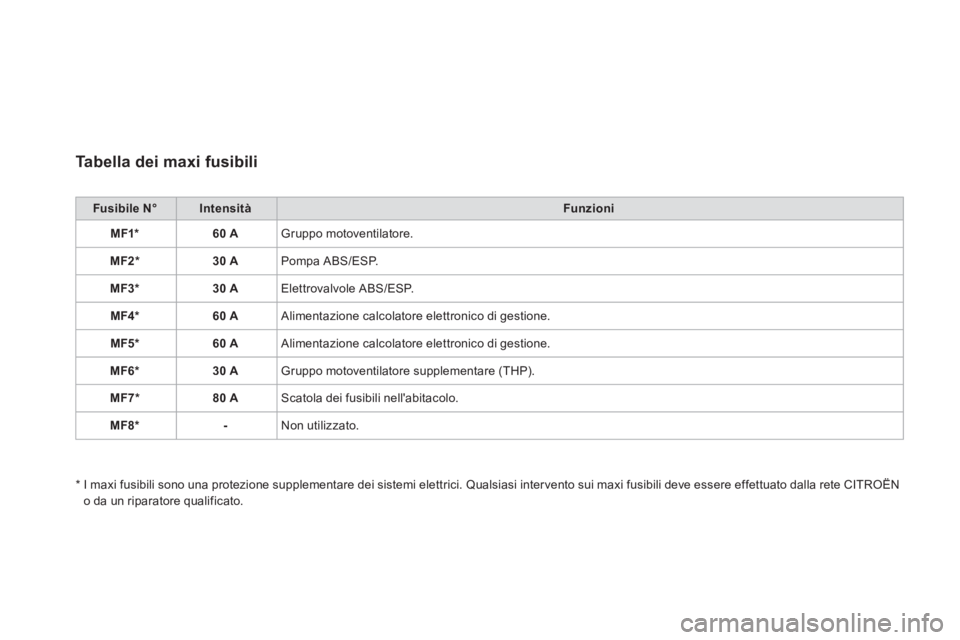

Tabella dei maxi fusibili
Fusibile N°IntensitàFunzioni
MF1*60 A Gruppo motoventilatore.
MF2*30 A
Pompa ABS/ESP.
MF3 * 30 A
Elettrovalvole ABS/ESP.
MF4 * 60 A Alimentazione calcolatore elettronico di gestione.
MF5 * 60 A Alimentazione calcolatore elettronico di gestione.
MF6 * 30 A
Gruppo motoventilatore supplementare (THP).
MF7 *80 A Scatola dei fusibili nell'abitacolo.
MF
8 *- Non utilizzato.
*
I maxi fusibili sono una
protezione supplementare dei sistemi elettrici. Qualsiasi intervento sui maxi fusibili deve essere effettuato dalla rete CITROËN
o da un riparatore qualificato.

221Informazioni pratiche

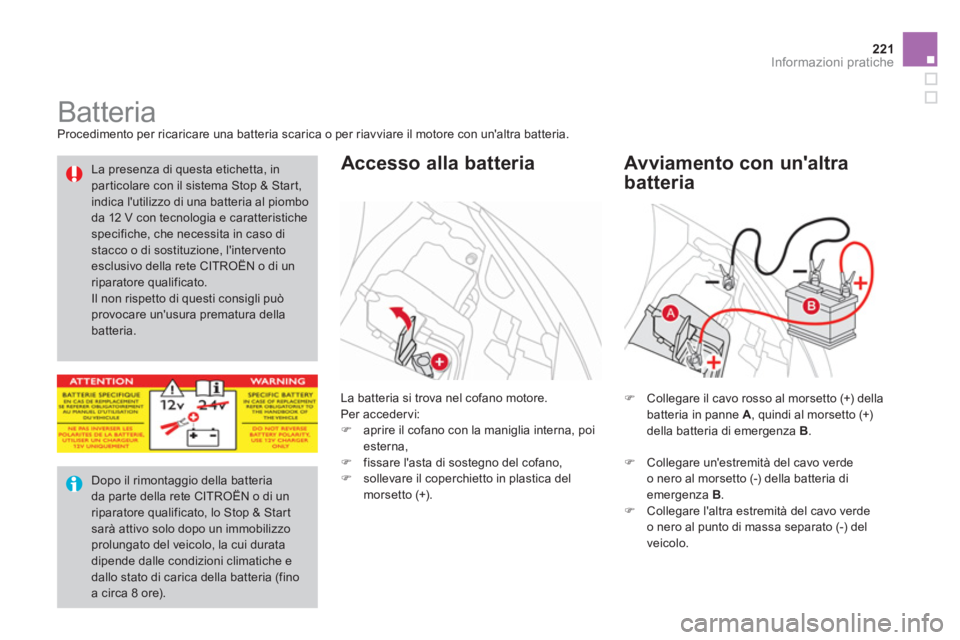

Batteria Procedimento per ricaricare una batteria scarica o per riavviare il motore con un'altra batteria.
L
a batteria si trova nel cofano motore.Per accedervi:
) aprire il cofano con la maniglia interna, poi esterna,)
fissare l'asta di sostegno del cofano, )
sollevare il coperchietto in plastica del
morsetto (+).
Accesso alla batteria
)
Collegare il cavo rosso al morsetto (+) della batteria in panne A
, quindi al morsetto (+)
della batteria di emergenza B.

Avviamento con un'altra
batteria

Dopo il rimontaggio della batteriada par te della rete CITROËN o di un riparatore qualificato, lo Stop & Star t sarà attivo solo dopo un immobilizzoprolungato del veicolo, la cui durata dipende dalle condizioni climatiche e dallo stato di carica della batteria (fino
a circa 8 ore).
La presenza di questa etichetta, in par ticolare con il sistema Stop & Start, indica l'utilizzo di una batteria al piombo da 12 V con tecnologia e caratteristiche
specifiche, che necessita in caso distacco o di sostituzione, l'inter vento esclusivo della rete CITROËN o di unriparatore qualificato.
Il non rispetto di questi consigli puòprovocare un'usura prematura della batteria.
)
Collegare un'estremità del cavo verde
o nero al morsetto (-) della batteria diemergenza B.) Collegare l'altra estremità del cavo verde
o nero al punto di massa separato (-) del
veicolo.

)Avviare il veicolo di soccorso. )Azionare il motorino d'avviamento del
veicolo in panne e lasciare il motore
avviato. )Attendere il ritorno al minimo e scollegare icavi.

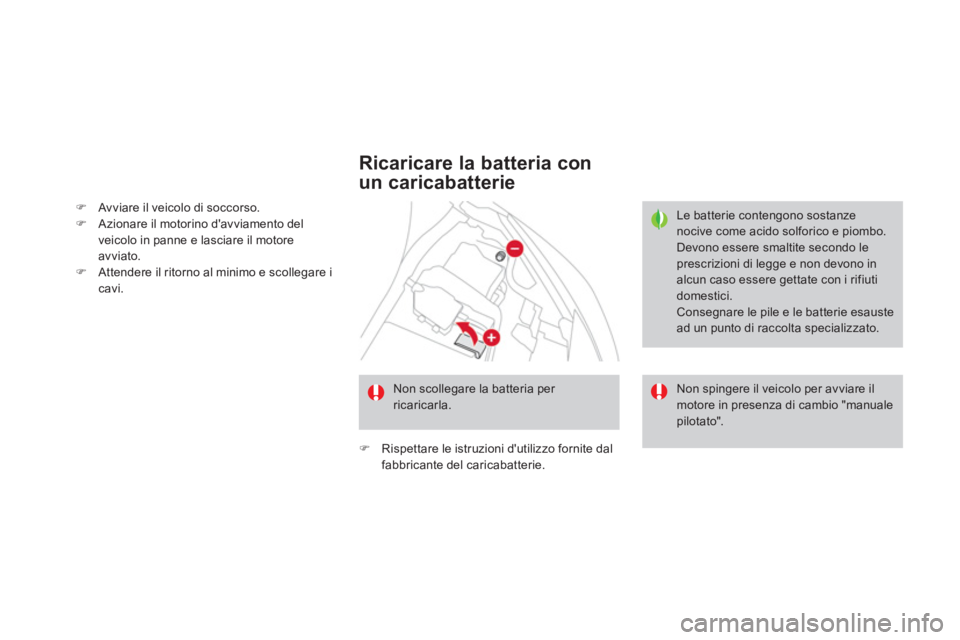

Ricaricare la batteria con
un caricabatterie

Le batterie contengono sostanze nocive come acido solforico e piombo. Devono essere smaltite secondo le prescrizioni di legge e non devono in alcun caso essere gettate con i rifiutidomestici. Consegnare le pile e le batterie esauste ad un punto di raccolta specializzato.
)
Rispettare le istruzioni d'utilizzo fornite dalfabbricante del caricabatterie.
Non scollegare la batteria per ricaricarla.
Non spingere il veicolo per avviare ilmotore in presenza di cambio "manuale pilotato".

223Informazioni pratiche

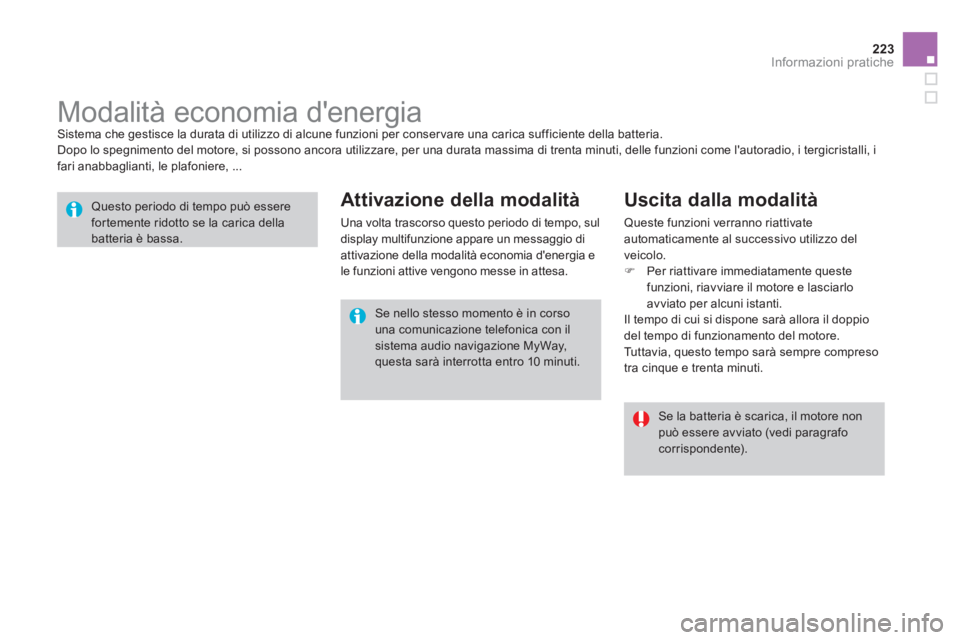

Modalità economia d'energia Sistema che gestisce la durata di utilizzo di alcune funzioni per conser vare una carica sufficiente della batteria.
Dopo lo spegnimento del motore, si possono ancora utilizzare, per una durata massima di trenta minuti, delle funzioni come l'autoradio, i tergicristalli, i fari anabbaglianti, le plafoniere, ...
Questo periodo di tempo può esserefortemente ridotto se la carica della batteria è bassa.

Se la batteria è scarica, il motore nonpuò essere avviato (vedi paragrafocorrispondente).
Se nello stesso momento è in corso una comunicazione telefonica con ilsistema audio navigazione MyWay,questa sarà interrotta entro 10 minuti.
Attivazione della modalità
Una volta trascorso questo periodo di tempo, sul
displa
y multifunzione appare un messaggio diattivazione della modalità economia d'energia ele funzioni attive vengono messe in attesa.

Uscita dalla modalità
Queste funzioni verranno riattivate
automaticamente al successivo utilizzo delveicolo. )
Per riattivare immediatamente questefunzioni, riavviare il motore e lasciarlo
avviato per alcuni istanti.
Il tempo di cui si dispone sarà allora il doppio
del tempo di funzionamento del motore.
Tuttavia, questo tempo sarà sempre compreso
tra cinque e trenta minuti.

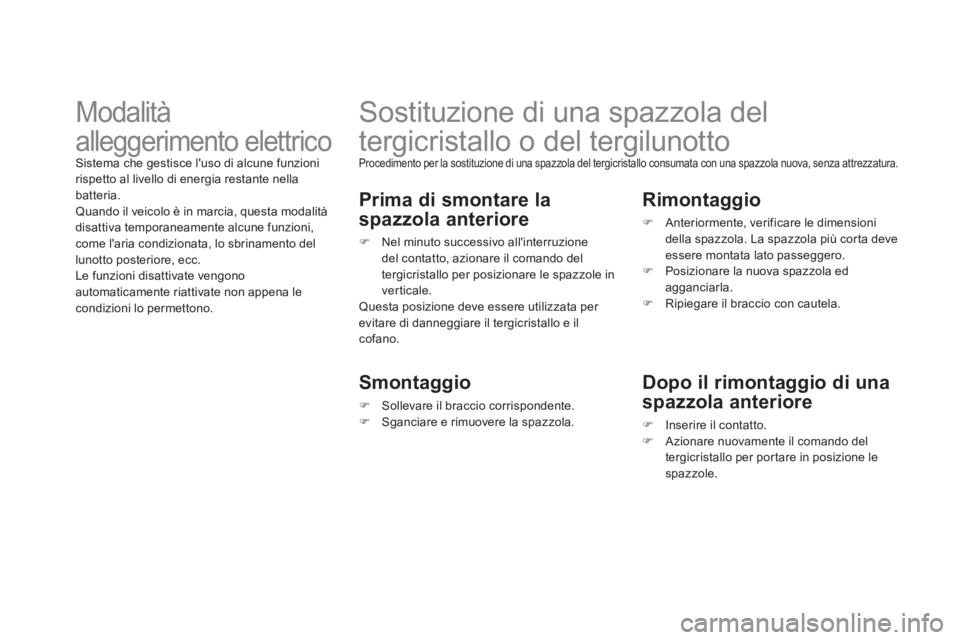

Sostituzione di una spazzola del
tergicristallo o del tergilunotto
Procedimento per la sostituzione di una spazzola del tergicristallo consumata con una spazzola nuova, senza attrezzatura.

Prima di smontare la
s
pazzola anteriore
) Nel minuto successivo all'interruzione
del contatto, azionare il comando del
ter
gicristallo per posizionare le spazzole in
verticale.
Questa posizione deve essere utilizzata per evitare di danneggiare il tergicristallo e il cofano.

Smontaggio
)
Sollevare il braccio corrispondente.)
Sganciare e rimuovere la spazzola.



Rimontaggio
)Anteriormente, verificare le dimensioni
della spazzola. La spazzola più cor ta deve
essere montata lato passeggero.)Posizionare la nuova spazzola edagganciarla. )Ripiegare il braccio con cautela.

Dopo il rimontaggio di una
spazzola anteriore
)Inserire il contatto. )Azionare nuovamente il comando del
tergicristallo per por tare in posizione le spazzole.








Modalità
alleggerimento elettrico Sistema che gestisce l'uso di alcune funzioni rispetto al livello di energia restante nellabatteria. Quando il veicolo è in marcia, questa modalità
disattiva temporaneamente alcune funzioni,
come l'aria condizionata, lo sbrinamento del
lunotto posteriore, ecc.
Le funzioni disattivate ven
gonoautomaticamente riattivate non appena lecondizioni lo permettono.

Informazioni pratiche

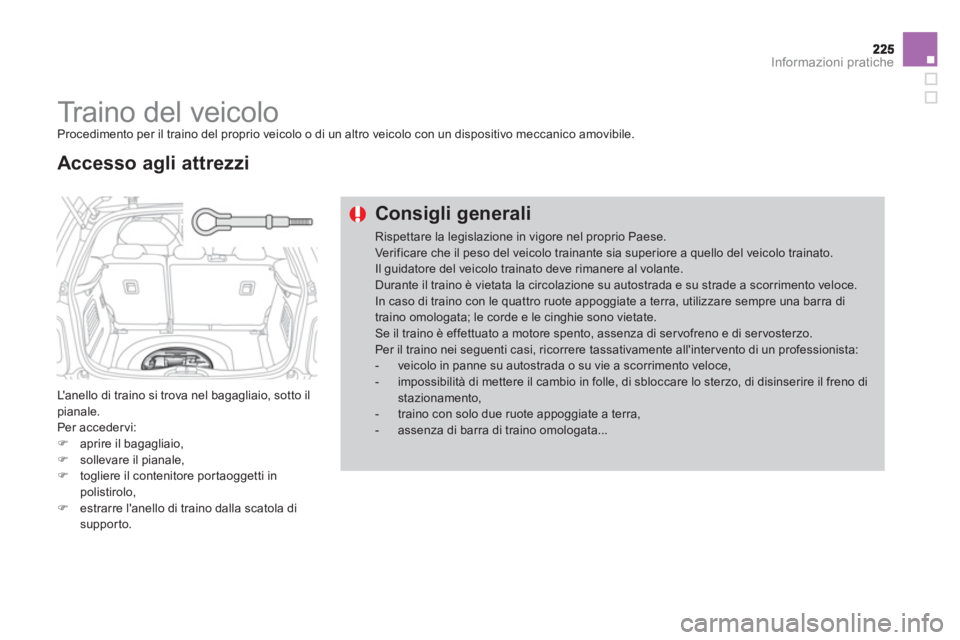

Traino del veicolo Procedimento per il traino del proprio veicolo o di un altro veicolo con un dispositivo meccanico amovibile.

L'anello di traino si trova nel bagagliaio, sotto ilpianale.
Per accedervi:)aprire il bagagliaio, )sollevare il pianale, )togliere il contenitore portaoggetti in polistirolo,)estrarre l'anello di traino dalla scatola disupporto.


Accesso agli attrezzi
Consigli generali
Rispettare la legislazione in vigore nel proprio Paese.Ver ificare che il peso del veicolo trainante sia superiore a quello del veicolo trainato.Il guidatore del veicolo trainato deve rimanere al volante.Durante il traino è vietata la circolazione su autostrada e su strade a scorrimento veloce. In caso di traino con le quattro ruote appoggiate a terra, utilizzare sempre una barra ditraino omologata; le corde e le cinghie sono vietate. Se il traino è effettuato a motore spento, assenza di ser vofreno e di ser vosterzo.Per il traino nei seguenti casi, ricorrere tassativamente all'intervento di un professionista: - veicolo in panne su autostrada o su vie a scorrimento veloce, - impossibilità di mettere il cambio in folle, di sbloccare lo sterzo, di disinserire il freno di stazionamento,- traino con solo due ruote appoggiate a terra, - assenza di barra di traino omologata...

)Nel paraurti anteriore, sganciare l'elementoprotettivo premendo sulla sua parte bassa.)Av vitare l'anello di traino fino all'arresto. )Montare la barra di traino. )Collocare la leva del cambio in folle (posizione N per il cambio "manuale pilotato" o automatico).
)Nel paraurti posteriore, sganciare
l'elemento protettivo premendo sulla sua parte bassa. )Av vitare l'anello di traino fino all'arresto. )Montare la barra di traino.)Attivare il segnale d'emergenza su entrambi i veicoli. )Avviare con dolcezza e guidare lentamenteper un breve tragitto.

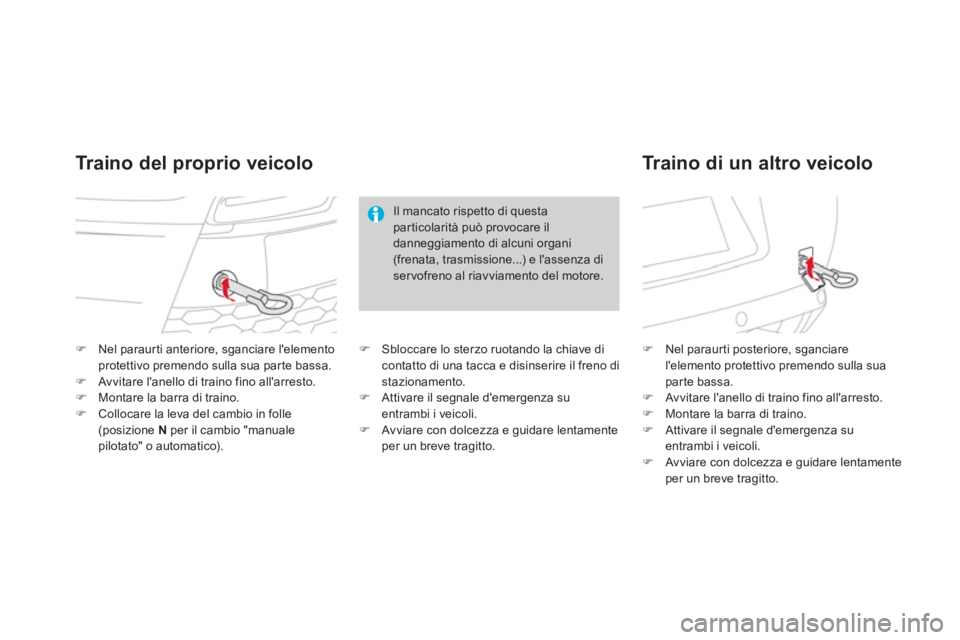

Tr a i n o d e l proprio veicolo
Traino di un altro veicolo
Il mancato rispetto di questa
particolarità può provocare ildanneggiamento di alcuni organi (frenata, trasmissione...) e l'assenza diservofreno al riavviamento del motore.
)
Sbloccare lo sterzo ruotando la chiave dicontatto di una tacca e disinserire il freno distazionamento.)
Attivare il segnale d'emergenza suentrambi i veicoli.)
Avviare con dolcezza e guidare lentamente
per un breve tragitto.

Informazioni pratiche

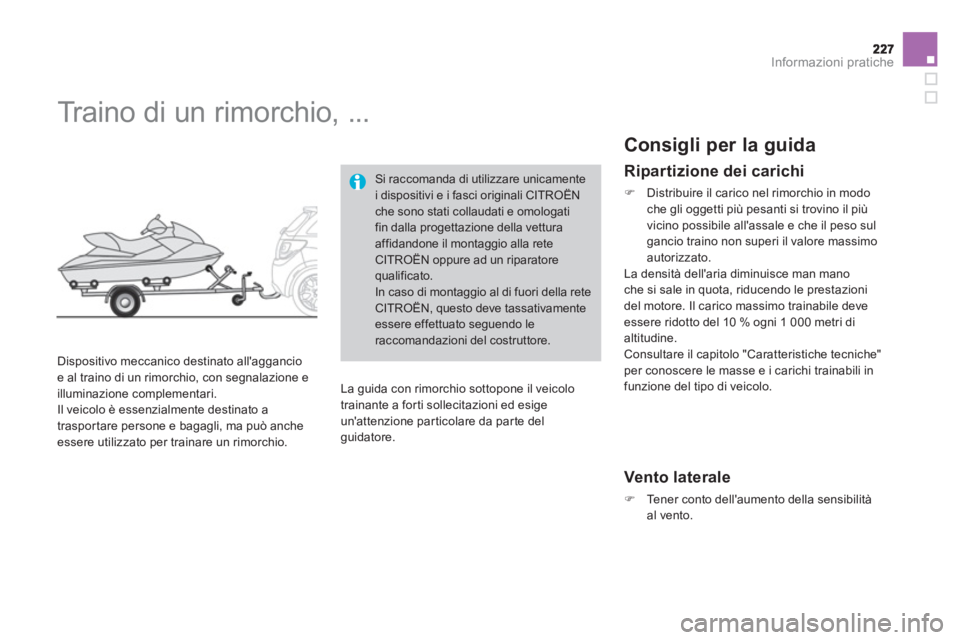

Traino di un rimorchio, ...


Dispositivo meccanico destinato all'aggancio e al traino di un rimorchio, con segnalazione e
illuminazione complementari.
Il v
eicolo è essenzialmente destinato atraspor tare persone e bagagli, ma può ancheessere utilizzato per trainare un rimorchio.
Si raccomanda di utilizzare unicamente i dispositivi e i fasci originali CITROËNche sono stati collaudati e omologati fin dalla progettazione della vetturaaffidandone il montaggio alla rete CITROËN oppure ad un riparatore qualificato. In caso di montaggio al di fuori della rete CITROËN, questo deve tassativamenteessere effettuato seguendo le raccomandazioni del costruttore.
La guida con rimorchio sottopone il veicolo
trainante a for ti sollecitazioni ed esigeun'attenzione particolare da par te del guidatore.

Consigli per la guida


Ripartizione dei carichi
)
Distribuire il carico nel rimorchio in modoche gli oggetti più pesanti si trovino il più
vicino possibile all'assale e che il peso sul
gancio traino non superi il valore massimo autorizzato.
La densità dell'aria diminuisce man manoche si sale in quota, riducendo le prestazioni del motore. Il carico massimo trainabile deveessere ridotto del 10 % ogni 1 000 metri dialtitudine.
Consultare il capitolo "Caratteristiche tecniche"
per conoscere le masse e i carichi trainabili in
funzione del tipo di veicolo.
Vento laterale
)
Tener conto dell'aumento della sensibilità al vento.

La funzione assistenza al parcheggio verrà automaticamente disattivata in caso di utilizzo di gancio traino originale CITROËN.

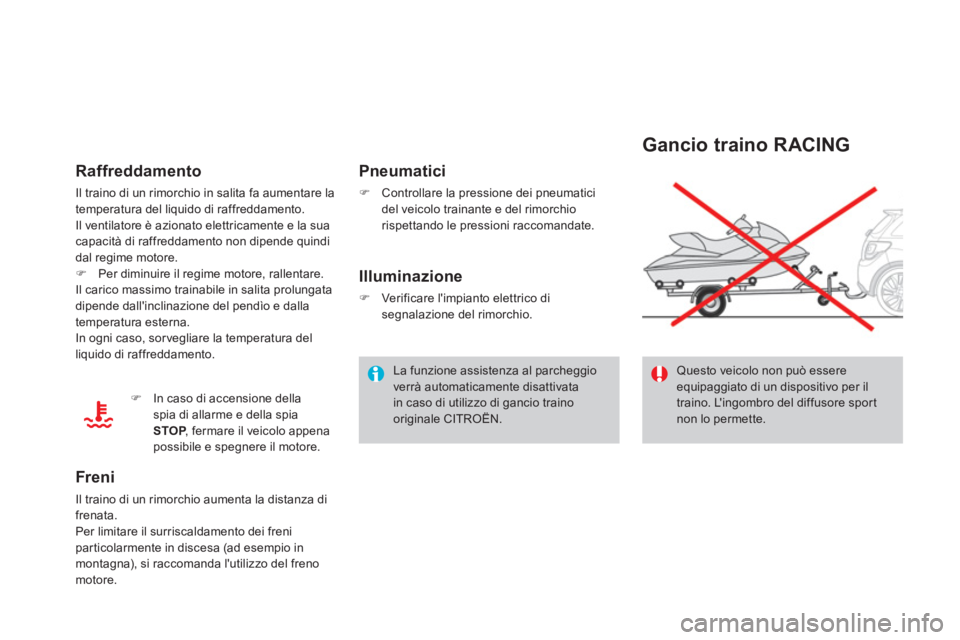

Raffreddamento
Il traino di un rimorchio in salita fa aumentare la
temperatura del liquido di raffreddamento.
Il ventilatore è azionato elettricamente e la sua capacità di raffreddamento non dipende quindi
dal regime motore. )Per diminuire il regime motore, rallentare. Il carico massimo trainabile in salita prolungata
dipende dall'inclinazione del pendìo e dalla
tem
peratura esterna.
In ogni caso, sor vegliare la temperatura del
liquido di ra
ffreddamento.
Freni
Il traino di un rimorchio aumenta la distanza di
frenata.
Per limitare il surriscaldamento dei freniparticolarmente in discesa (ad esempio inmontagna), si raccomanda l'utilizzo del frenomotore.

Pneumatici
)
Controllare la pressione dei pneumaticidel veicolo trainante e del rimorchio
rispettando le pressioni raccomandate.



Illuminazione
)
Ver ificare l'impianto elettrico di segnalazione del rimorchio.
)
In caso di accensione della spia di allarme e della spia
STOP
, fermare il veicolo appena Ppossibile e spegnere il motore.



Gancio traino RACING
Questo veicolo non può essere equipaggiato di un dispositivo per iltraino. L'ingombro del diffusore spor tnon lo permette.
