Výmena LED svetiel
Pri výmene tohto typu diódových žiaroviek sa
obráťte na odborný servis alebo na servisnú
sieť CI
t
r
O
ËN.
Praktick

DS3_sk_Chap10_info-pratiques_ed01-2014
1. Brzdové / parkovacie svetlá (P21/5W).
2. Parkovacie svetlá (P5W).
3.
U

kazovatele smeru (PY21W
jantárovožlté).
4. Hmlové svetlo , ľavá strana (PR21W čer vené) Svetlo spätného chodu, pravá strana (P21W).

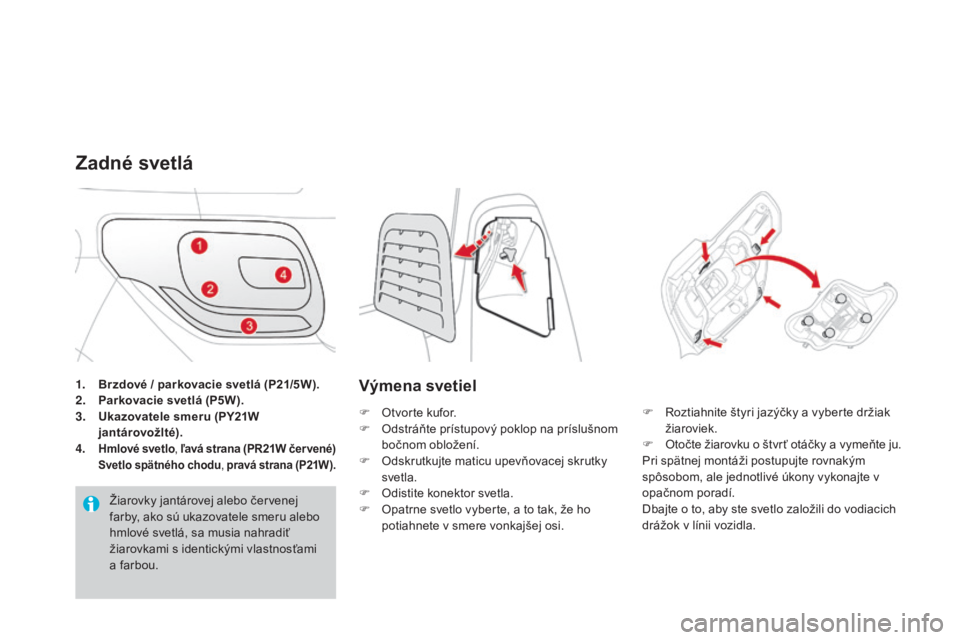

Zadné svetlá
žiarovky jantárovej alebo červenej
farby, ako sú ukazovatele smeru alebo
hmlové svetlá, sa musia nahradiť
žiarovkami s identickými vlastnosťami
a farbou.
Výmena svetiel
F Otvorte kufor.
F
O dstráňte prístupový poklop na príslušnom
bočnom obložení.
F

O
dskrutkujte maticu upevňovacej skrutky
svetla.
F

O
distite konektor svetla.
F

O
patrne svetlo vyberte, a to tak, že ho
potiahnete v smere vonkajšej osi. F
ro ztiahnite štyri jazýčky a vyberte držiak
žiaroviek.
F
O

točte žiarovku o štvr ť otáčky a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale jednotlivé úkony vykonajte v
opačnom poradí.
Dbajte o to, aby ste svetlo založili do vodiacich
drážok v línii vozidla.

221
DS3_sk_Chap10_info-pratiques_ed01-2014
Výmena ukazovateľov smeru (4)
a hmlového svetla alebo svetla
spätného chodu (5)
F Otočte žiarovku o štvr ť otáčky a vymeňte ju.
Výmena parkovacích a
brzdových LED svetiel (diódy)
ak potrebujete vymeniť tento typ diódovej
žiarovky, obráťte sa na sieť CItrO ËN alebo na
odborný servis.
Zadné svetlá 3D
Prístup k žiarovkám
F Otvorte kufor.
F O dstráňte prístupový poklop na príslušnom
bočnom obložení.
F

O
dskrutkujte maticu upevňovacej skrutky
svetla.
F

O
distite konektor svetla.
F

O
patrne svetlo vyberte jeho potiahnutím v
smere vonkajšej osi.
Pri spätnej montáži vykonajte tie isté úkony, ale
v opačnom poradí.
Dbajte o to, aby ste svetlo založili do vodiacich
drážok v osi vozidla.
1.
P

arkovacie LED svetlá 3D (diódy).
2. B
rzdové/parkovacie LED svetlá (diódy).
3. B
očné parkovacie LED svetlá (diódy).
4.
U

kazovatele smeru (PY21W
jantárovožlté).
5.
H

mlové svetlo , ľavá strana (H21W čer vené)
S

vetlo spätného chodu , pravá strana
(H21W ).
ži

arovky jantárovej alebo červenej
farby, ako sú ukazovatele smeru alebo
hmlové svetlá, sa musia nahradiť
žiarovkami s identickými vlastnosťami
a farbou.
Praktick

DS3_sk_Chap10_info-pratiques_ed01-2014
Výmena tretieho brzdového
svetla (4 žiarovky W 5W)
F Otvorte kufor.
F
O dstráňte oba uzávery A umiestnené na
obložení.
F
Z

atlačte v smere osi na teleso svetla a
vytvorte páku za použitia dvoch skrutkovačov,
aby ste ho mohli vybrať smerom von.
F

O
distite konektor a, ak je to potrebné,
hadičku ostrekovača skla svetla.
F

O š
tvr ť otáčky otočte držiak žiarovky,
prislúchajúci poškodenej žiarovke.
F
v
y
berte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Výmena tretieho brzdového
svetla (diódy)
Pri verziách s otvárateľným zadným oknom sa
v prípade výmeny tohto typu diódového svetla
obráťte na kvalifikovanú dielňu alebo na sieť
CI
tr
O
ËN.
Výmena žiaroviek osvetlenia EVČ
(W5W)
F vsuňte tenký skrutkovač do jedného z vonkajších otvorov priesvitného krytu.
F

P
otlačením skrutkovača smerom von kryt
odistite.
F

O
dstráňte priesvitný kryt.
F

P
otiahnite žiarovku a vymeňte ju.

223
DS3_sk_Chap10_info-pratiques_ed01-2014

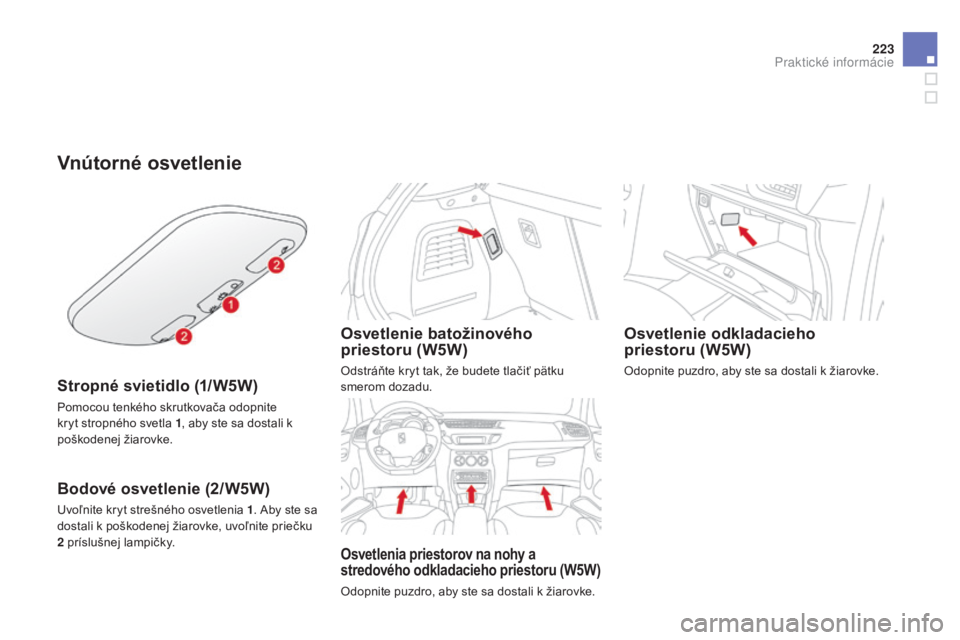

Vnútorné osvetlenie
Stropné svietidlo (1/W5W)
Pomocou tenkého skrutkovača odopnite
kryt stropného svetla 1, aby ste sa dostali k
poškodenej žiarovke.
Bodové osvetlenie (2/W5W)
uvoľnite kryt strešného osvetlenia 1 . ab y ste sa
dostali k poškodenej žiarovke, uvoľnite priečku
2
príslušnej lampičky.
Osvetlenie batožinového
priestoru (W5W)
Odstráňte kryt tak, že budete tlačiť pätku
smerom dozadu.
Osvetlenia priestorov na nohy a
stredového odkladacieho priestoru (W5W)
Odopnite puzdro, aby ste sa dostali k žiarovke.
Osvetlenie odkladacieho
priestoru (W5W)
Odopnite puzdro, aby ste sa dostali k žiarovke.
Praktick

DS3_sk_Chap10_info-pratiques_ed01-2014

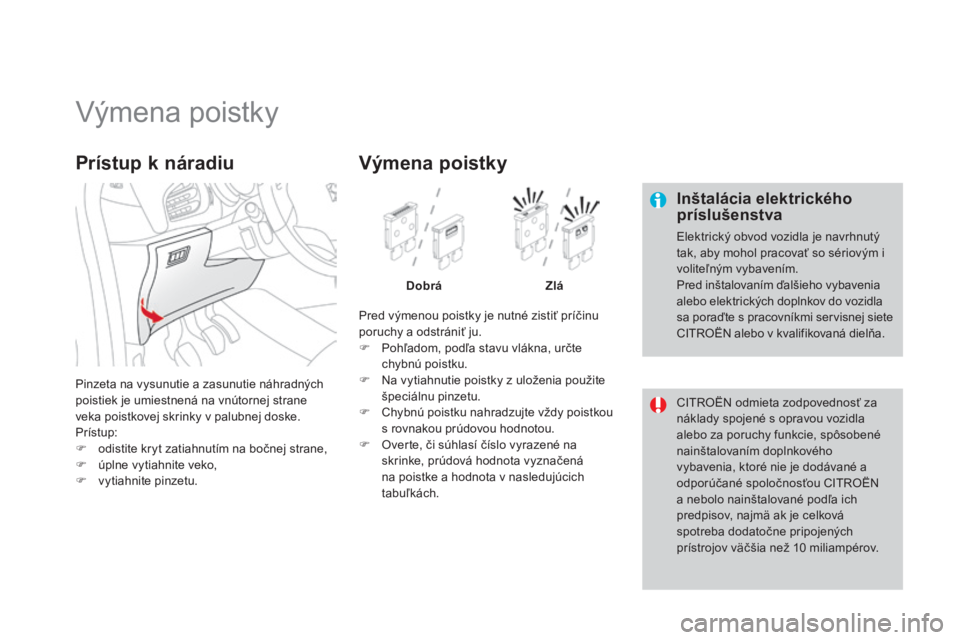

výmena poistky
Inštalácia elektrického
príslušenstva
elektrický obvod vozidla je navrhnutý
tak, aby mohol pracovať so sériovým i
voliteľným vybavením.
Pred inštalovaním ďalšieho vybavenia
alebo elektrických doplnkov do vozidla
sa poraďte s pracovníkmi servisnej siete
CI
t
r
O
ËN alebo v kvalifikovaná dielňa.
CI
t

r
O
ËN odmieta zodpovednosť za
náklady spojené s opravou vozidla
alebo za poruchy funkcie, spôsobené
nainštalovaním doplnkového
vybavenia, ktoré nie je dodávané a
odporúčané spoločnosťou CI
t

r
O
ËN
a nebolo nainštalované podľa ich
predpisov, najmä ak je celková
spotreba dodatočne pripojených
prístrojov väčšia než 10
miliampérov.
Pinzeta na vysunutie a zasunutie náhradných
poistiek je umiestnená na vnútornej strane
veka poistkovej skrinky v palubnej doske.
Prístup:
F

o

distite kryt zatiahnutím na bočnej strane,
F

ú

plne vytiahnite veko,
F

v

ytiahnite pinzetu.
Prístup k náradiu
Pred výmenou poistky je nutné zistiť príčinu
poruchy a odstrániť ju.
F
P
ohľadom, podľa stavu vlákna, určte
chybnú poistku.
Výmena poistky
Dobrá Zlá
F

N

a vytiahnutie poistky z uloženia použite
špeciálnu pinzetu.
F

C

hybnú poistku nahradzujte vždy poistkou
s rovnakou prúdovou hodnotou.
F

O

verte, či súhlasí číslo vyrazené na
skrinke, prúdová hodnota vyznačená
na poistke a hodnota v nasledujúcich
tabuľkách.

225
DS3_sk_Chap10_info-pratiques_ed01-2014
Poistky v palubnej doske
Poistková skrinka sa nachádza v spodnej časti
palubnej dosky (na ľavej strane).
Prístup k poistkám
F viď odstavec "Prístup k náradiu".
Tabuľky poistiek
Číslo poistkyIntenzita Funkcia
FH36 5
AModul prívesu.
FH37 -Nepoužitá.
FH38 20
AZosilňovač Hi-Fi.
FH39 20
A
v
yhrievaná sedadlá.
FH40 40
AModul prívesu.
Číslo poistky Intenzita Funkcia
F1 15
AZadný stierač.
F2 -Nepoužitá
F3 5
APočítač airbagov a pyrotechnických napínačov.
F4 10
A
kl
imatizácia, spínač spojky, elektrochromatické spätné
zrkadlo, čerpadlo filtra pevných častíc (Diesel), diagnostická
zásuvka, prietokomer vzduchu (Diesel).
F5 30
AModul ovládania okien, ovládanie okna spolujazdca, motor
ovládania predných okien.
F6 30
AMotor ovládania okien vodiča.
F7 5
AStropné svetlá, osvetlenie odkladacej schránky.
Praktick

DS3_sk_Chap10_info-pratiques_ed01-2014

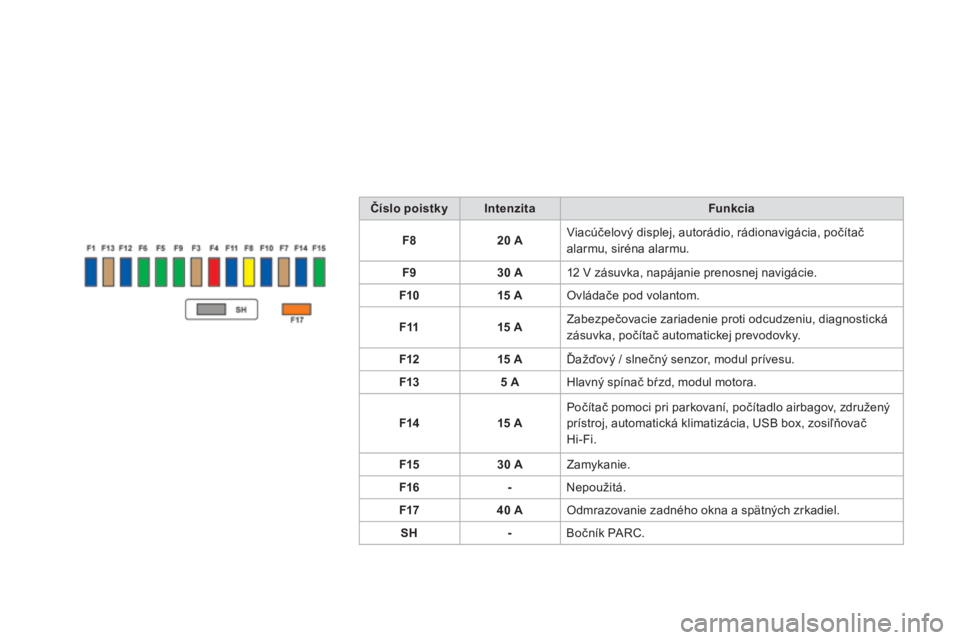

Číslo poistkyIntenzita Funkcia
F8 20
A
vi
acúčelový displej, autorádio, rádionavigácia, počítač
alarmu, siréna alarmu.
F9 30
A12
v zásuvka, napájanie prenosnej navigácie.
F10 15
AOvládače pod volantom.
F11 15
AZabezpečovacie zariadenie proti odcudzeniu, diagnostická
zásuvka, počítač automatickej prevodovky.
F12 15
AĎažďový / slnečný senzor, modul prívesu.
F13 5
AHlavný spínač bŕzd, modul motora.
F14 15
APočítač pomoci pri parkovaní, počítadlo airbagov, združený
prístroj, automatická klimatizácia,
u
S
B box, zosiľňovač
Hi-Fi.
F15 30
AZamykanie.
F16 -Nepoužitá.
F17 40
AOdmrazovanie zadného okna a spätných zrkadiel.
SH -Bočník P
a

r
C
.

227
DS3_sk_Chap10_info-pratiques_ed01-2014

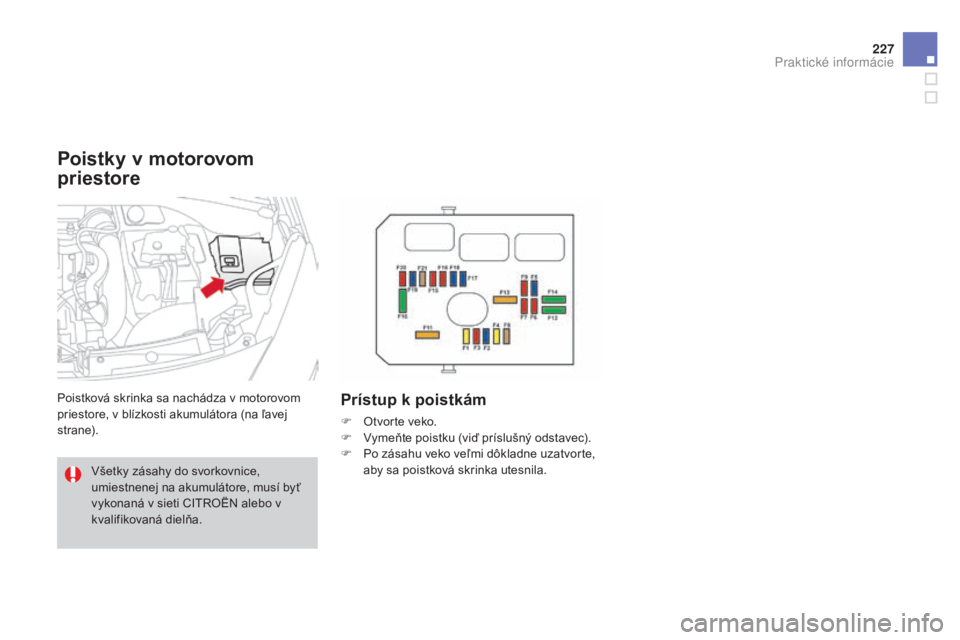

Poistky v motorovom
priestore
Poistková skrinka sa nachádza v motorovom
priestore, v blízkosti akumulátora (na ľavej
st r a n e).Prístup k poistkám
F Otvorte veko.
F vy meňte poistku (viď príslušný odstavec).
F

P
o zásahu veko veľmi dôkladne uzatvorte,
aby sa poistková skrinka utesnila.
vš

etky zásahy do svorkovnice,
umiestnenej na akumulátore, musí byť
vykonaná v sieti CI
t

r
O

ËN alebo v
kvalifikovaná dielňa.
Praktick

DS3_sk_Chap10_info-pratiques_ed01-2014

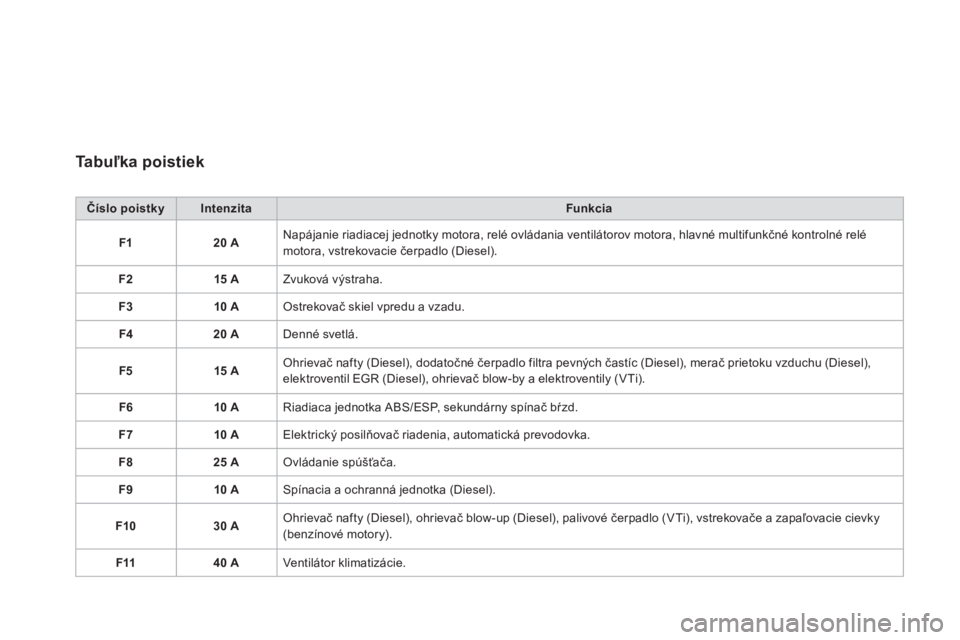

Tabuľka poistiek
Číslo poistkyIntenzita Funkcia
F1 20
ANapájanie riadiacej jednotky motora, relé ovládania ventilátorov motora, hlavné multifunkčné kontrolné relé
motora, vstrekovacie čerpadlo (Diesel).
F2 15
AZvuková výstraha.
F3 10
AOstrekovač skiel vpredu a vzadu.
F4 20
ADenné svetlá.
F5 15
AOhrievač nafty (Diesel), dodatočné čerpadlo filtra pevných častíc (Diesel), merač prietoku vzduchu (Diesel),
elektroventil
e
Gr
(Diesel), ohrievač blow-by a elektroventily (
v
t
i
).
F6 10
A
ri
adiaca jednotka a
B
S/
e
SP, sekundárny spínač bŕzd.
F7 10
A
el
ektrický posilňovač riadenia, automatická prevodovka.
F8 25
AOvládanie spúšťača.
F9 10
ASpínacia a ochranná jednotka (Diesel).
F10 30
AOhrievač nafty (Diesel), ohrievač blow-up (Diesel), palivové čerpadlo (
v

t
i
), vstrekovače a zapaľovacie cievky
(benzínové motory).
F11 40
A
ve
ntilátor klimatizácie.
