CITROEN DS3 2017 Instructieboekjes (in Dutch)

249
DS3_nl_Chap09_verifications_ed02-2015

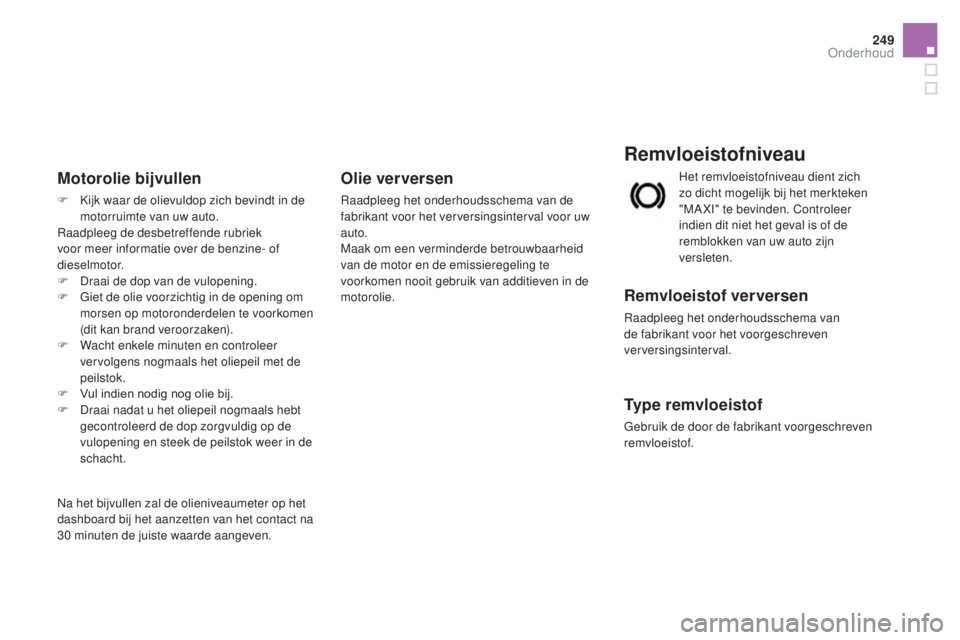

Remvloeistofniveau
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.Het remvloeistofniveau dient zich
zo dicht mogelijk bij het merkteken
"MA XI" te bevinden. Controleer
indien dit niet het geval is of de
remblokken van uw auto zijn
versleten.
Na het bijvullen zal de olieniveaumeter op het
dashboard bij het aanzetten van het contact na
30

minuten de juiste waarde aangeven.
Motorolie bijvullen
F Kijk waar de olievuldop zich bevindt in de motorruimte van uw auto.
Raadpleeg de desbetreffende rubriek
voor meer informatie over de benzine- of
dieselmotor.
F

D
raai de dop van de vulopening.
F

G
iet de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F

W
acht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F

V
ul indien nodig nog olie bij.
F

D
raai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde betrouwbaarheid
van de motor en de emissieregeling te
voorkomen nooit gebruik van additieven in de
motorolie.
Onderhoud

DS3_nl_Chap09_verifications_ed02-2015

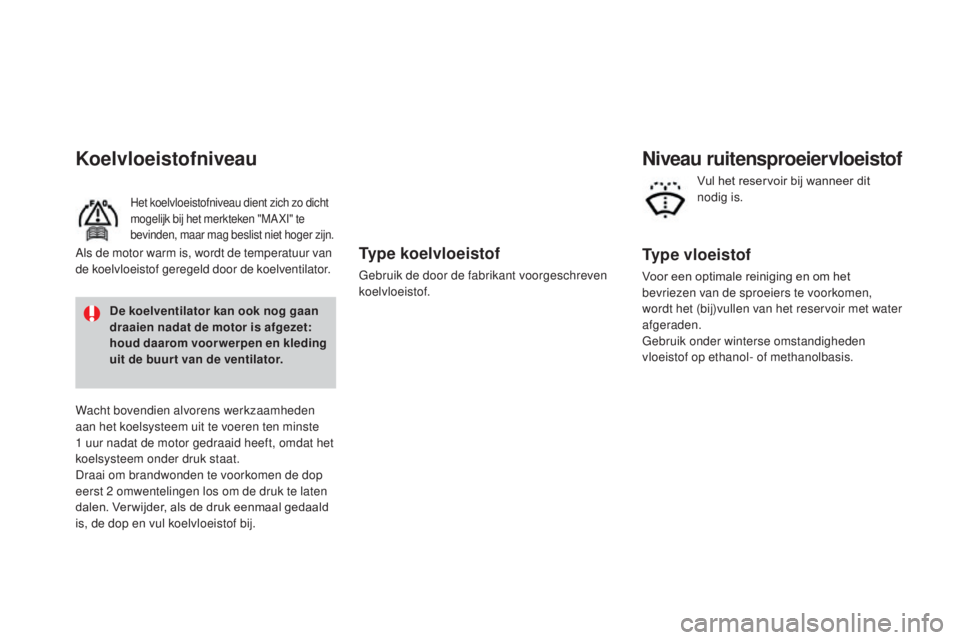

Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden, maar mag beslist niet hoger zijn.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1 uur nadat de motor gedraaid heeft, omdat het
koelsysteem onder druk staat.
Draai om brandwonden te voorkomen de dop
eerst 2
omwentelingen los om de druk te laten
dalen. Ver wijder, als de druk eenmaal gedaald
is, de dop en vul koelvloeistof bij. Als de motor warm is, wordt de temperatuur van
de koelvloeistof geregeld door de koelventilator.
De koelventilator kan ook nog gaan
draaien nadat de motor is afgezet:
houd daarom voor werpen en kleding
uit de buur t van de ventilator.
Niveau ruitensproeiervloeistof
Type vloeistof
Voor een optimale reiniging en om het
bevriezen van de sproeiers te voorkomen,
wordt het (bij)vullen van het reservoir met water
afgeraden.
Gebruik onder winterse omstandigheden
vloeistof op ethanol- of methanolbasis. Vul het reservoir bij wanneer dit
nodig is.

251
DS3_nl_Chap09_verifications_ed02-2015

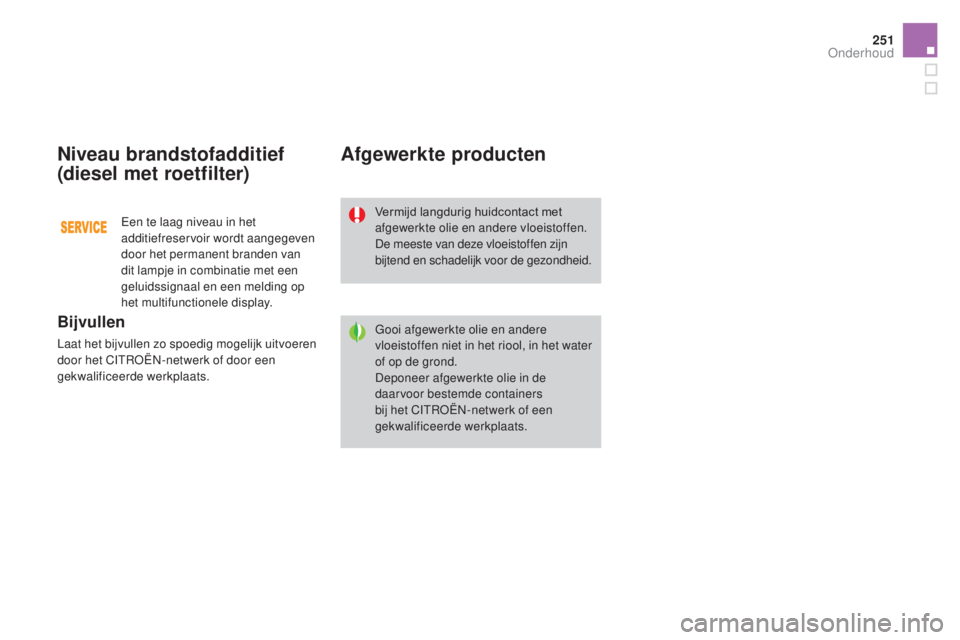

Niveau brandstofadditief
(diesel met roetfilter)
Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoeren
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Afgewerkte producten
Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere
vloeistoffen niet in het riool, in het water
of op de grond.
Deponeer afgewerkte olie in de
daarvoor bestemde containers
bij het CITROËN-netwerk of een
gekwalificeerde werkplaats.
Een te laag niveau in het
additiefreservoir wordt aangegeven
door het permanent branden van
dit lampje in combinatie met een
geluidssignaal en een melding op
het multifunctionele display.
Onderhoud

DS3_nl_Chap09_verifications_ed02-2015
Controles
12V-accuLuchtfilter en interieurfilter
OliefilterRoetfilter (diesel)
Raadpleeg, tenzij anders aangegeven, het onderhoudsschema van de fabrikant dat betrekking heeft op de motoruitvoering van uw auto voor het controleren van bepaalde onderdelen.Laat de controles eventueel uitvoeren door het CITROËN-netwerk of een gekwalificeerde werkplaats.
De accu is onderhoudsvrij.
Niettemin is het raadzaam om
regelmatig te controleren of de
accupoolklemmen goed vastzitten en Laat de filters periodiek vervangen
volgens de in het onderhoudsschema
van de fabrikant aangegeven
intervallen.
Laat bij het olie verversen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een
speciale 12V-loodaccu.
Deze accu mag uitsluitend worden
vervangen door het CITROËN-
netwerk of door een gekwalificeerde
werkplaats. Als het roetfilter vervuild is, wordt
u hierop geattendeerd door het
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
of de aansluitingen schoon zijn.
Raadpleeg voordat u werkzaamheden uitvoert
aan de 12V-accu de desbetreffende rubriek
voor meer informatie over de te nemen
voorzorgsmaatregelen.
Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen
.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken. tijdelijk branden van dit lampje in combinatie
met een melding op het multifunctionele
display.
Ga om het roetfilter te regenereren, zodra de
omstandigheden het toelaten, met een snelheid
van minimaal 60
km/h rijden tot het lampje
dooft.
Als het lampje blijft branden, is het minimum
brandstofadditiefniveau bereikt.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het controleren van
niveaus.

253
DS3_nl_Chap09_verifications_ed02-2015

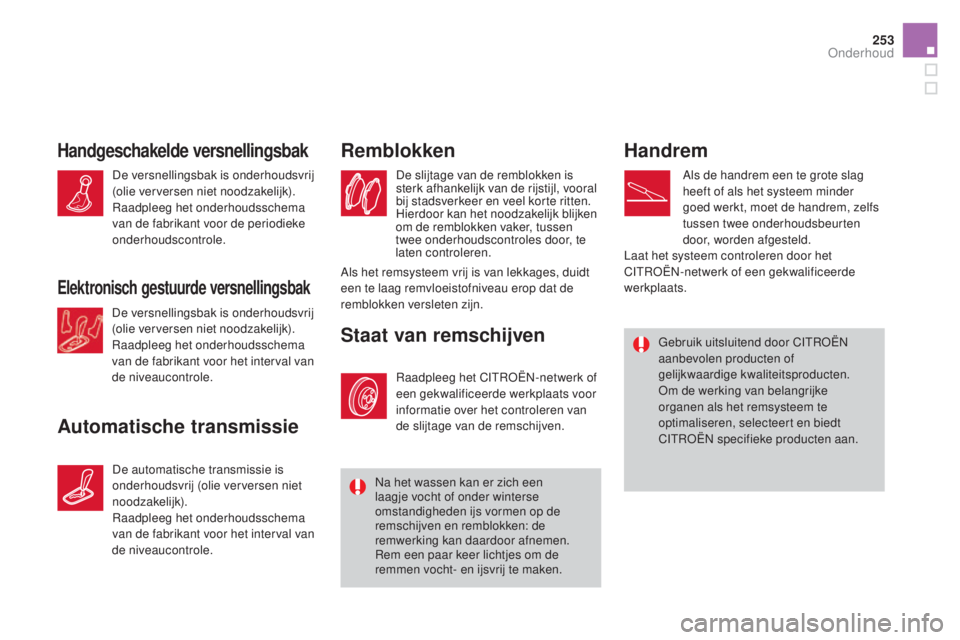

Handgeschakelde versnellingsbak
Automatische transmissieRemblokken
De slijtage van de remblokken is
sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel korte ritten.
Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, te
laten controleren.
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.
Gebruik uitsluitend door CITROËN
aanbevolen producten of
gelijkwaardige kwaliteitsproducten.
Om de werking van belangrijke
organen als het remsysteem te
optimaliseren, selecteert en biedt
CITROËN specifieke producten aan.
De automatische transmissie is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Elektronisch gestuurde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole. Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
Staat van remschijvenHandrem
Als de handrem een te grote slag
heeft of als het systeem minder
goed werkt, moet de handrem, zelfs
tussen twee onderhoudsbeurten
door, worden afgesteld.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn. Laat het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Onderhoud

DS3_nl_Chap10_caracteristiques_ed02-2015
Technische gegevens
01

DS3_nl_Chap10_caracteristiques_ed02-2015

DS3_nl_Chap10_caracteristiques_ed02-2015

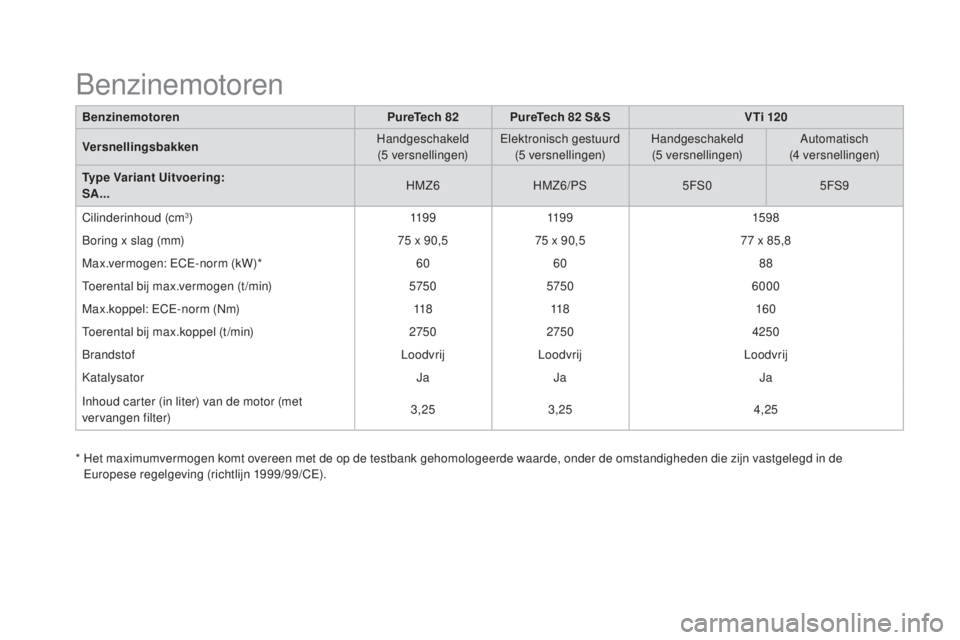

BenzinemotorenPureTech 82PureTech 82 S&SV Ti 120
Versnellingsbakken Handgeschakeld
(5


versnellingen)Elektronisch gestuurd
(5


versnellingen)Handgeschakeld
(5


versnellingen)Automatisch
(4


versnellingen)
Type Variant Uitvoering:
SA... HMZ6
HMZ6/PS 5FS05FS9
Cilinderinhoud (cm
3) 11 9 911 9 9 159 8
Boring x slag (mm) 75
x 90,575
x 90,577
x 85,8
Max.vermogen: ECE-norm (kW)* 6060 88
Toerental bij max.vermogen (t/min) 57505750 6000
Max.koppel: ECE-norm (Nm) 118118 160
Toerental bij max.koppel (t/min) 27502750 4250
Brandstof LoodvrijLoodvrij Loodvrij
Katalysator JaJa Ja
Inhoud carter (in liter) van de motor (met
vervangen filter) 3,25
3,25 4,25
*

H

et maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de
Europese regelgeving (richtlijn 1999/99/CE).
Benzinemotoren

257
DS3_nl_Chap10_caracteristiques_ed02-2015

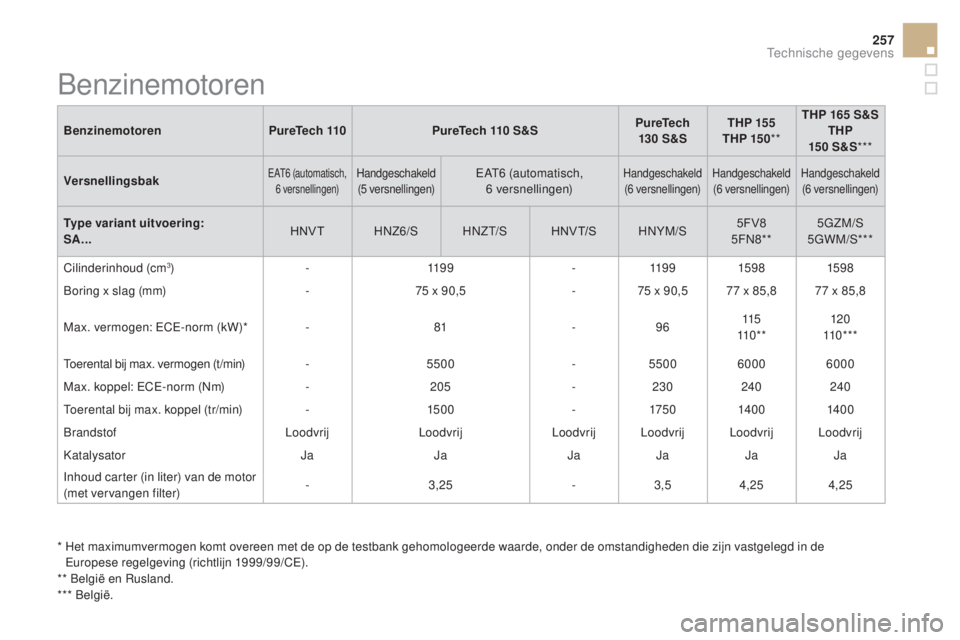

BenzinemotorenPureTech 110PureTech 110 S&SPureTech
130 S&STHP 155
THP 15 0 **THP 165
S&S
THP
15 0 S&S***
Versnellingsbak
EAT6 (automatisch,
6 versnellingen)Handgeschakeld (5 versnellingen)EAT6 (automatisch,
6 versnellingen)Handgeschakeld (6 versnellingen) Handgeschakeld
(6 versnellingen)Handgeschakeld
(6 versnellingen)
Type variant uitvoering:
SA... HNVT
HNZ6/S H NZ T/SH N V T/SHNYM/S 5FV8
5FN8** 5GZM/S
5GWM/S***
Cilinderinhoud (cm
3) -11 9 9 -11 9 9 159 8 159 8
Boring x slag (mm) -75
x 90,5-75
x 90,5 77 x 85,8 77 x 85,8
Max. vermogen: ECE-norm (kW)* - 81-96 115
11 0 * * 120
110***
Toerental bij max. vermogen (t/min) -5500 -5500 6000 6000
Max. koppel: ECE-norm (Nm) -205 -230 240240
Toerental bij max. koppel (tr/min) -150 0 -175 0 140 0 140 0
Brandstof LoodvrijLoodvrijLoodvrij Loodvrij Loodvrij Loodvrij
Katalysator JaJaJaJaJaJa
Inhoud carter (in liter) van de motor
(met vervangen filter) -
3,25 -3,5 4,25 4,25
*

H

et maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de
Europese regelgeving (richtlijn 1999/99/CE).
** België en Rusland.
*** België.
Benzinemotoren
Technische gegevens

DS3_nl_Chap10_caracteristiques_ed02-2015
* Het maximumvermogen komt overeen met de op de testbank gehomologeerde waarde, onder de omstandigheden die zijn vastgelegd in de Europese regelgeving (richtlijn 1999/99/CE).

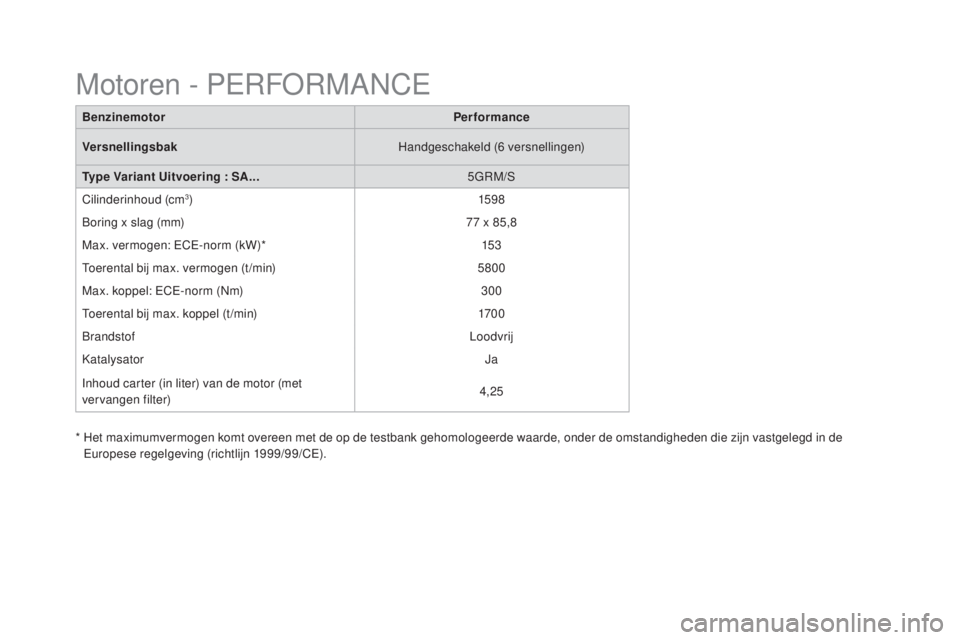

Benzinemotor
Performance
Versnellingsbak Handgeschakeld (6

versnellingen)
Type Variant Uitvoering : SA... 5GRM/S
Cilinderinhoud (cm
3) 159 8
Boring x slag (mm) 77
x 85,8
Max. vermogen: ECE-norm (kW)* 153
Toerental bij max. vermogen (t/min) 5800
Max. koppel: ECE-norm (Nm) 300
Toerental bij max. koppel (t /min) 170 0
Brandstof Loodvrij
Katalysator Ja
Inhoud carter (in liter) van de motor (met
vervangen filter) 4,25
Motoren - PERFORMANCE
