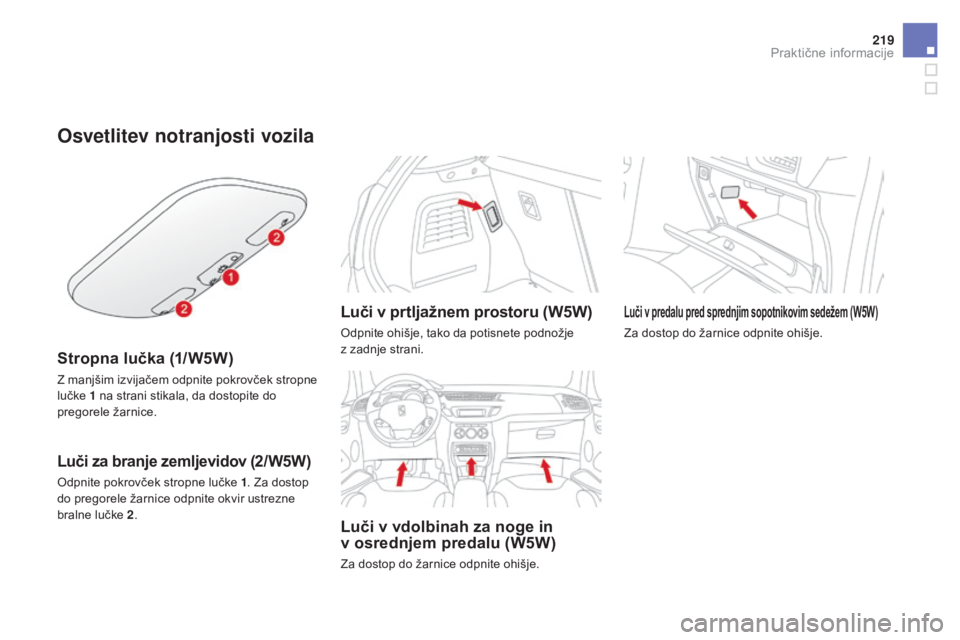

Osvetlitev notranjosti vozila
Stropna lučka (1/W5W)
Z manjšim izvijačem odpnite pokrovček stropne
lučke 1
na strani stikala, da dostopite do
pregorele žarnice.
Luči za branje zemljevidov (2/W5W)
Odpnite pokrovček stropne lučke 1 . Za dostop
do pregorele žarnice odpnite okvir ustrezne
bralne lučke 2 .
Luči v prtljažnem prostoru (W5W)
Odpnite ohišje, tako da potisnete podnožje
z
zadnje strani.
Luči v vdolbinah za noge in
v osrednjem predalu (W5W)
Za dostop do žarnice odpnite ohišje.
Luči v predalu pred sprednjim sopotnikovim sedežem (W5W)
Za dostop do žarnice odpnite ohišje.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed02-2015

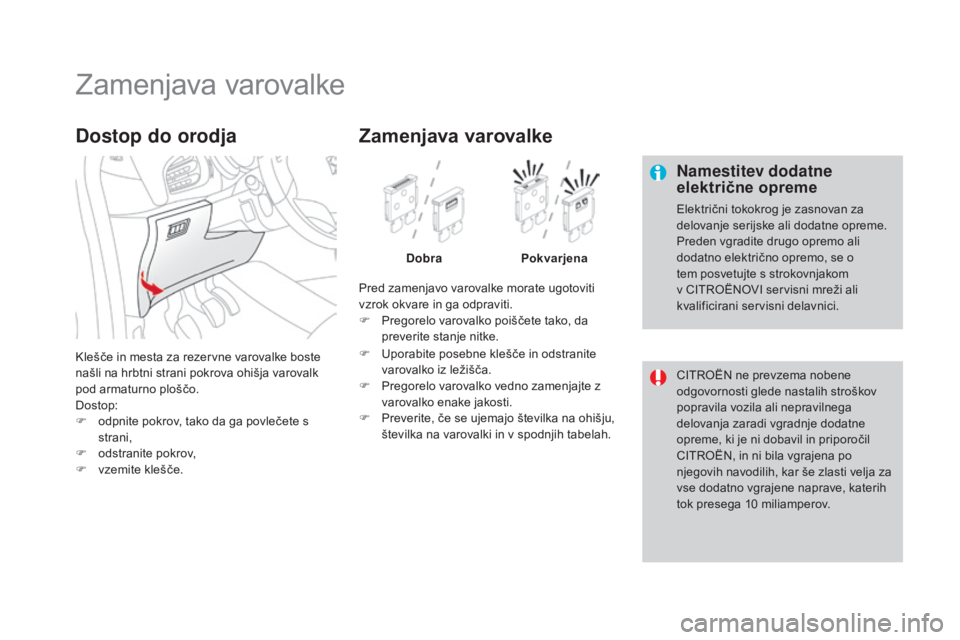

Zamenjava varovalke
Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Preden vgradite drugo opremo ali
dodatno električno opremo, se o
tem posvetujte s strokovnjakom
v CITROËNOVI servisni mreži ali
kvalificirani servisni delavnici.
CITROËN ne prevzema nobene
odgovornosti glede nastalih stroškov
popravila vozila ali nepravilnega
delovanja zaradi vgradnje dodatne
opreme, ki je ni dobavil in priporočil
CITROËN, in ni bila vgrajena po
njegovih navodilih, kar še zlasti velja za
vse dodatno vgrajene naprave, katerih
tok presega 10 miliamperov.
Klešče in mesta za rezervne varovalke boste
našli na hrbtni strani pokrova ohišja varovalk
pod armaturno ploščo.
Dostop:
F

o

dpnite pokrov, tako da ga povlečete s
strani,
F

o

dstranite pokrov,
F

v

zemite klešče.
Dostop do orodja
Pred zamenjavo varovalke morate ugotoviti
vzrok okvare in ga odpraviti.
F
P
regorelo varovalko poiščete tako, da
preverite stanje nitke.
Zamenjava varovalke
Dobra Pokvarjena
F

U

porabite posebne klešče in odstranite
varovalko iz ležišča.
F

P

regorelo varovalko vedno zamenjajte z
varovalko enake jakosti.
F

P

reverite, če se ujemajo številka na ohišju,
številka na varovalki in v spodnjih tabelah.

221
DS3_sl_Chap08_info-pratiques_ed02-2015

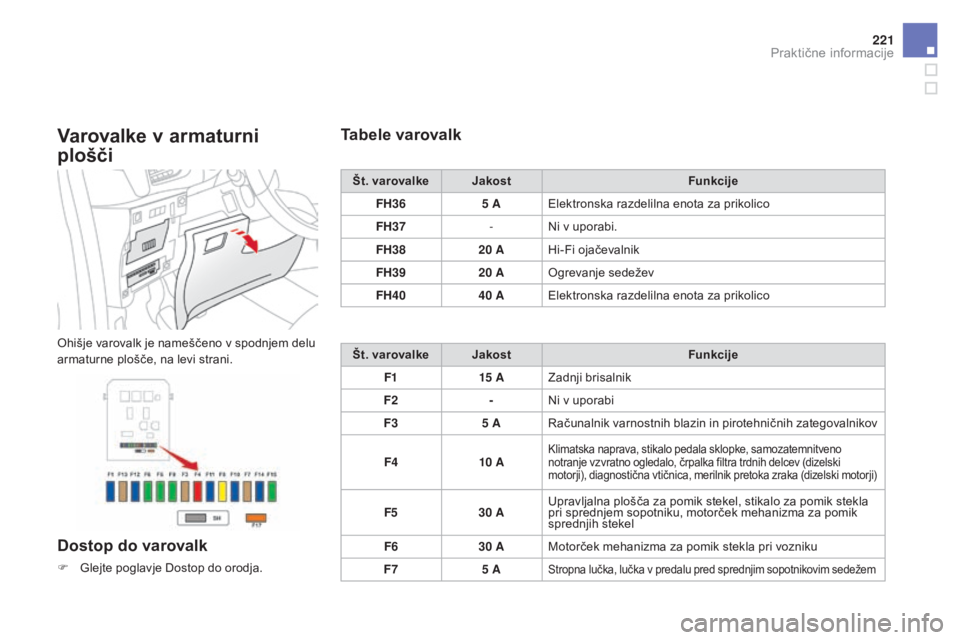

varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.
Dostop do varovalk
F Glejte poglavje Dostop do orodja.
Tabele varovalk
Št. varovalkejakost Funkcije
FH36 5
AElektronska razdelilna enota za prikolico
FH37 -Ni v uporabi.
FH38 20
AHi-Fi ojačevalnik
FH39 20
AOgrevanje sedežev
FH40 40
AElektronska razdelilna enota za prikolico
Št. varovalke
ja

kost Funkcije
F1 15


AZadnji brisalnik
F2 -Ni v uporabi
F3 5
ARačunalnik varnostnih blazin in pirotehničnih zategovalnikov
F4 10


A
Klimatska naprava, stikalo pedala sklopke, samozatemnitveno
notranje vzvratno ogledalo, črpalka filtra trdnih delcev (dizelski
motorji), diagnostična vtičnica, merilnik pretoka zraka (dizelski motorji)
F530 AUpravljalna plošča za pomik stekel, stikalo za pomik stekla
pri sprednjem sopotniku, motorček mehanizma za pomik
sprednjih stekel
F6 30
AMotorček mehanizma za pomik stekla pri vozniku
F7 5
A
Stropna lučka, lučka v predalu pred sprednjim sopotnikovim sedežem
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed02-2015

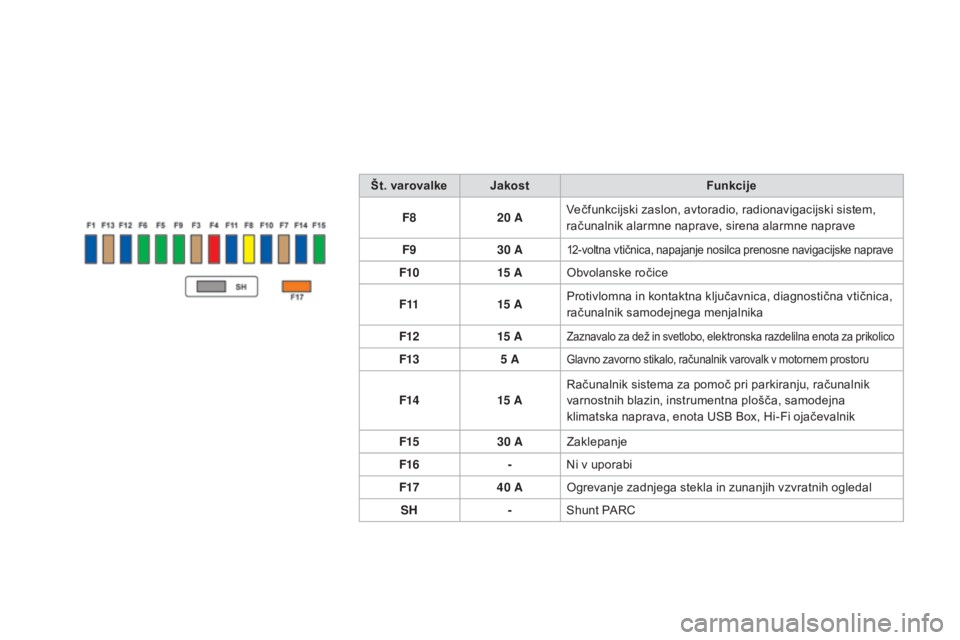

Št. varovalkejakost Funkcije
F8 20
AVečfunkcijski zaslon, avtoradio, radionavigacijski sistem,
računalnik alarmne naprave, sirena alarmne naprave
F9 30
A
12-voltna vtičnica, napajanje nosilca prenosne navigacijske naprave
F1015 AObvolanske ročice
F11 15


AProtivlomna in kontaktna ključavnica, diagnostična vtičnica,
računalnik samodejnega menjalnika
F12 15


A
Zaznavalo za dež in svetlobo, elektronska razdelilna enota za prikolico
F135 AGlavno zavorno stikalo, računalnik varovalk v motornem prostoru
F1415 ARačunalnik sistema za pomoč pri parkiranju, računalnik
varnostnih blazin, instrumentna plošča, samodejna
klimatska naprava, enota USB Box, Hi-Fi ojačevalnik
F15 30
AZaklepanje
F16 -Ni v uporabi
F17 40
AOgrevanje zadnjega stekla in zunanjih vzvratnih ogledal
SH -Shunt PARC

223
DS3_sl_Chap08_info-pratiques_ed02-2015

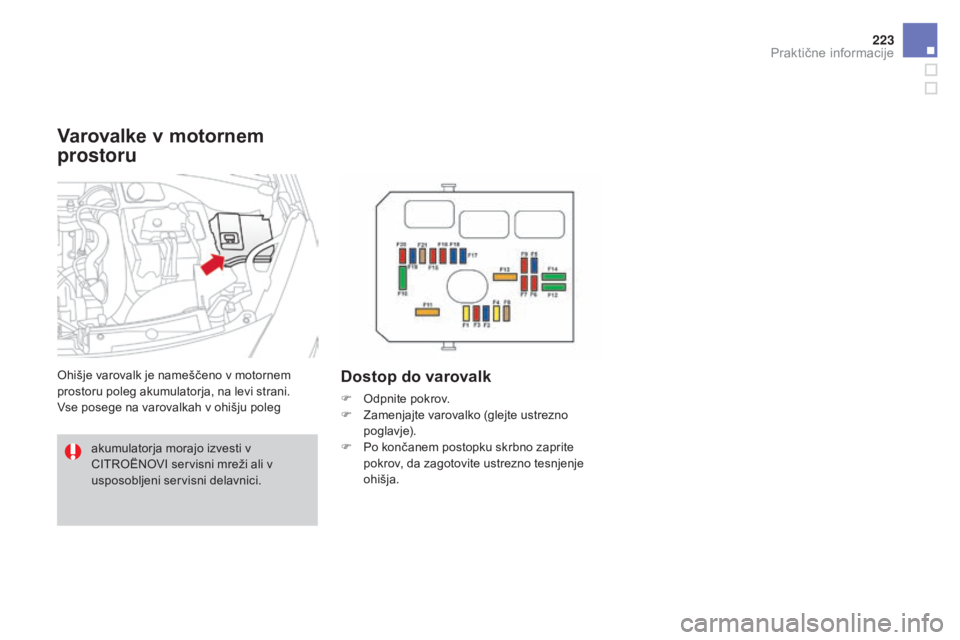

varovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja, na levi strani.
Vse posege na varovalkah v ohišju poleg Dostop do varovalk
F Odpnite pokrov.
F Z amenjajte varovalko (glejte ustrezno
p o g l av j e).
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.
akumulatorja morajo izvesti v
CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed02-2015

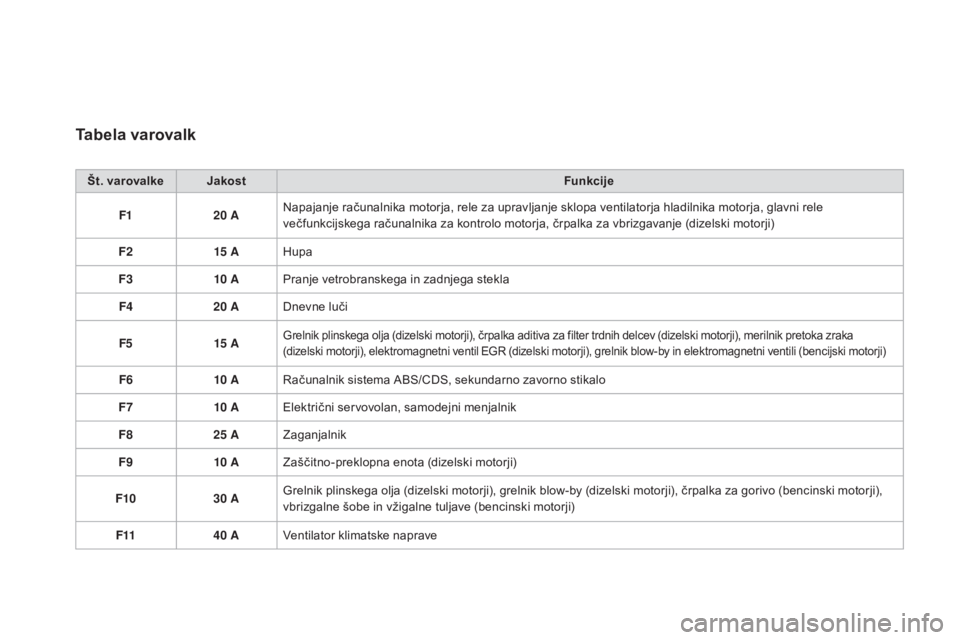

Tabela varovalk
Št. varovalkejakost Funkcije
F1 20
ANapajanje računalnika motorja, rele za upravljanje sklopa ventilatorja hladilnika motorja, glavni rele
večfunkcijskega računalnika za kontrolo motorja, črpalka za vbrizgavanje (dizelski motorji)
F2 15


AHupa
F3 10


APranje vetrobranskega in zadnjega stekla
F4 20
ADnevne luči
F5 15


A
Grelnik plinskega olja (dizelski motorji), črpalka aditiva za filter trdnih delcev (dizelski motorji), merilnik pretoka zraka
(dizelski motorji), elektromagnetni ventil EGR (dizelski motorji), grelnik blow-by in elektromagnetni ventili (bencijski motorji)
F610 ARačunalnik sistema ABS/CDS, sekundarno zavorno stikalo
F7 10


AElektrični servovolan, samodejni menjalnik
F8 25
AZaganjalnik
F9 10


AZaščitno-preklopna enota (dizelski motorji)
F10 30
AGrelnik plinskega olja (dizelski motorji), grelnik blow-by (dizelski motorji), črpalka za gorivo (bencinski motorji),
vbrizgalne šobe in vžigalne tuljave (bencinski motorji)
F11 40
AVentilator klimatske naprave

225
DS3_sl_Chap08_info-pratiques_ed02-2015

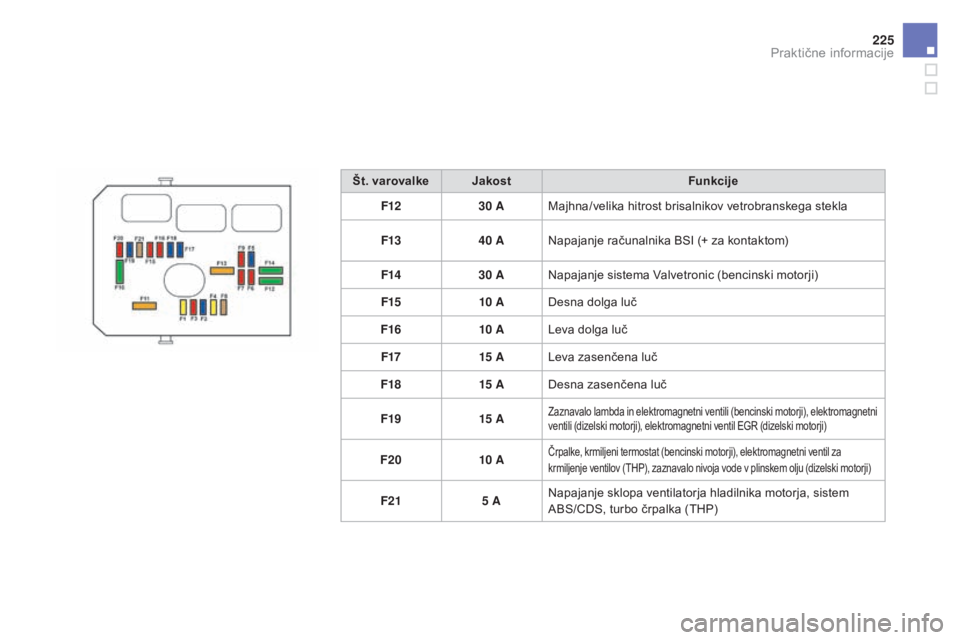

Št. varovalkejakost Funkcije
F12 30
AMajhna/velika hitrost brisalnikov vetrobranskega stekla
F13 40
ANapajanje računalnika BSI (+ za kontaktom)
F14 30
ANapajanje sistema Valvetronic (bencinski motorji)
F15 10


ADesna dolga luč
F16 10


ALeva dolga luč
F17 15


ALeva zasenčena luč
F18 15


ADesna zasenčena luč
F19 15


A
Zaznavalo lambda in elektromagnetni ventili (bencinski motorji), elektromagnetni
ventili (dizelski motorji), elektromagnetni ventil EGR (dizelski motorji)
F2010 AČrpalke, krmiljeni termostat (bencinski motorji), elektromagnetni ventil za
krmiljenje ventilov (THP), zaznavalo nivoja vode v plinskem olju (dizelski motorji)
F215 ANapajanje sklopa ventilatorja hladilnika motorja, sistem
ABS/CDS, turbo črpalka (THP)
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed02-2015

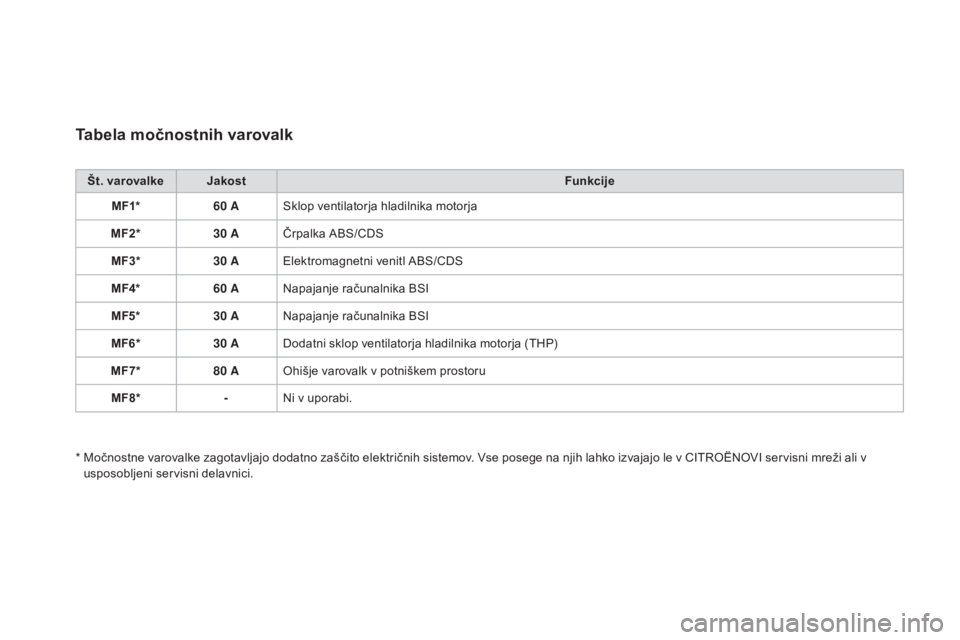

Tabela močnostnih varovalk
Št. varovalkejakost Funkcije
MF1* 60
ASklop ventilatorja hladilnika motorja
MF2* 30
AČrpalka ABS/CDS
MF3* 30
AElektromagnetni venitl ABS/CDS
MF4* 60
ANapajanje računalnika BSI
MF5* 30
ANapajanje računalnika BSI
MF6* 30
ADodatni sklop ventilatorja hladilnika motorja (THP)
MF7* 80
AOhišje varovalk v potniškem prostoru
MF8* -Ni v uporabi.
*

M
očnostne varovalke zagotavljajo dodatno zaščito električnih sistemov. Vse posege na njih lahko izvajajo le v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.

227
DS3_sl_Chap08_info-pratiques_ed02-2015
12-voltni akumulator
Akumulator je nameščen pod pokrovom
motornega prostora.
Za dostop:
F
o
dprite pokrov, najprej s pomočjo notranje
ročice, nato še z zunanjo ročico,
F

p
ravilno namestite oporni drog pokrova
motornega prostora,
F

p
rivzdignite plastični pokrov sponke (+).
Dostop do akumulatorja
Zagon motorja s pomočjo drugega akumulatorja ali polnjenje izpraznjenega akumulatorja.
Splošno
Svinčeni akumulatorji za zagon
Akumulatorji vsebujejo škodljive snovi;
žvepleno kislino in svinec.
Odvreči jih je potrebno glede na
zakonske predpise. V nobenem
primeru jih ne smemo odlagati med
gospodinjske odpadke.
Izrabljene baterije in akumulatorje
odložite na posebno zbirno mesto.
Različice, ki so opremljene s Stop
& Start vsebujejo 12-voltni svinčeni
akumulator s posebno tehnologijo in
karakteristikami.
Zamenjavo tega akumulatorja je
treba izključno izvesti v CITROENOVI
servisni mreži ali kvalificirani servisni
delavnici. Predno boste rokovali z akumulatorjem,
si zaščitite oči in obraz.
Kakršen koli poseg na akumulatorju
mora biti izveden v zračenem prostoru,
stran od prostega ognja in virov isker,
da bi s tem preprečili kakršno koli
tveganje za eksplozijo ali požar.
Po zaključenem posegu si umijte roke.
Če je vozilo opremljeno z robotiziranim
ali samodejnim menjalnikom, ga ne
potiskajte, če želite zagnati motor.
Priključek (-) akumulatorja ni dostopen.
Oddaljena masna točka je nameščena na
prednjem levem blatniku.
Praktične informacije

DS3_sl_Chap08_info-pratiques_ed02-2015
Dokler napolnjenost akumulatorja ne
doseže določenega nivoja, nekatere
funkcije (npr. Stop & Start) niso na
voljo.
Nikoli ne zaganjajte motorja, če ste
priključili polnilnik akumulatorja.
Nikoli ne uporabljajte 24- ali več
voltnega zaganjalnika motorja.
Najprej preverite, ali je napetost
pomožnega akumulatorja 12

V
in prostornina najmanj enaka
kot je prostornina izpraznjenega
akumulatorja.
Vozili se ne smeta dotikati.
Ugasnite vse porabnike električne
energije v obeh vozilih (avtoradio,
brisalnik stekla, luči, ...).
Bodite pozorni na to, da se kabli ne
bodo dotikali gibljivih delov motorja
(ventilator, jermen, ...).
Ne odklapljajte (+) priključka pri
delujočem motorju.
Zagon s pomočjo drugega
akumulatorja
Če je akumulator izpraznjen, lahko motor
zaženete s pomočjo pomožnega akumulatorja
(zunanji ali iz drugega vozila) in pomožnih
kablov ali s pomočjo zaganjalnika motorja
(booster).
F

D
vignite plastični pokrov (+) priključka, če
je vozilo z njim opremljeno.
F

R
deči kabel najprej priključite na (+)
priključek akumulatorja z okvaro A , (ob
ukrivljenem kovinskem delu) nato na (+)
priključek pomožnega akumulatorja B ali
na zaganjalnik motorja (booster).
F

E
n konec zelenega ali črnega kabla
priključite na (-) priključek pomožnega
akumulatorja B ali zaganjalnika motorja (ali
na maso drugega vozila).
F

D
rug konec zelenega ali črnega kabla
priključite na maso C vozila v okvari. F
Z aženite motor pomožnega vozila in ga
pustite delovati nekaj minut.
F

Z
aženite zaganjalnik pomožnega vozila in
počakajte, da motor steče.
Če se motor ne zažene takoj, izključite kontakt,
počakajte nekaj trenutkov, nato ga poizkusite
ponovno zagnati.
F

P
očakajte, da začne motor delovati v
prostem teku, nato odklopite pomožne
kable v obratnem vrstnem redu.
F

N
amestite nazaj plastični pokrovček (+)
priključka, če je vozilo z njim opremljeno.
F

P
ustite delovati motor (vozilo vozi ali je
ustavljeno) najmanj 30
minut, da s tem
omogočite dvig napolnjenosti akumulatorja
do ustreznega nivoja.
