Page 111 of 521

109
DS3_hr_Chap04_conduite_ed02-2015
Zahtjevi za promjenu stupnja prijenosa
uvažavaju se samo ako to dopušta brzina
vrtnje motora.
Prilikom promjena stupnjeva prijenosa nije
potrebno otpuštati papučicu gasa.
Prilikom kočenja ili usporavanja, mjenjač
automatski uključuje niži stupanj prijenosa,
kako bi se omogućilo dobro ponovno ubrzanje.
U slučaju naglog ubrzavanja, viši stupanj
prijenosa uključit će se samo ako to vozač učini
ručicom mjenjača ili sklopkama ispod obruča
upravljača (osim ako je brzina vrtnje motora
blizu maksimuma).
Vožnja natrag
Prije uključivanja stupnja prijenosa za vožnju
natrag, vozilo mora biti zakočeno pritiskom na
papučicu kočnice.
F
U
ključite položaj R.
Zaustavljanje vozila
Prije gašenja motora uključite:
-
p oložaj N , ako mjenjač želite ostaviti u
neutralnom položaju,
ili
-
n
eki stupanj prijenosa; vozilo se u tom
slučaju neće moći pomicati.

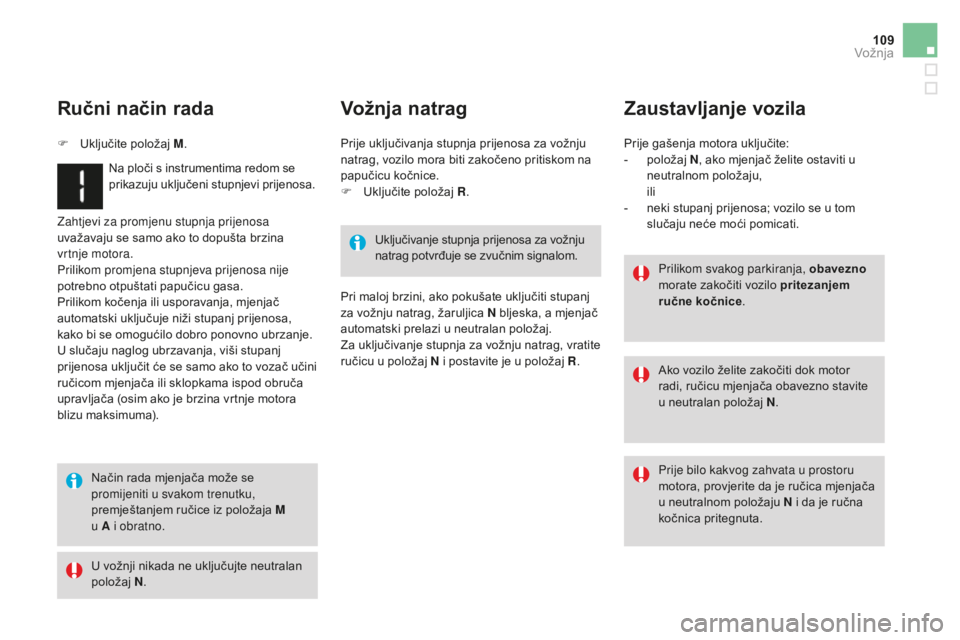

Ručni način rada
F Uključite položaj M.
Na ploči s instrumentima redom se
prikazuju uključeni stupnjevi prijenosa.
Način rada mjenjača može se
promijeniti u svakom trenutku,
premještanjem ručice iz položaja M
u A i obratno.
U vožnji nikada ne uključujte neutralan
položaj N. Uključivanje stupnja prijenosa za vožnju
natrag potvrđuje se zvučnim signalom.
Prilikom svakog parkiranja, obavezno
morate zakočiti vozilo pritezanjem
ručne kočnice .
Ako vozilo želite zakočiti dok motor
radi, ručicu mjenjača obavezno stavite
u neutralan položaj N .
Prije bilo kakvog zahvata u prostoru
motora, provjerite da je ručica mjenjača
u neutralnom položaju N i da je ručna
kočnica pritegnuta.
Pri maloj brzini, ako pokušate uključiti stupanj
za vožnju natrag, žaruljica N bljeska, a mjenjač
automatski prelazi u neutralan položaj.
Za uključivanje stupnja za vožnju natrag, vratite
ručicu u položaj N i postavite je u položaj R
.
Vožnja
Page 112 of 521

DS3_hr_Chap04_conduite_ed02-2015
Neispravnost u radu
Uz uključen kontakt, paljenje
ove žaruljice i bljeskanje
žaruljice AUTO, uz zvučni signal i poruku
na višenamjenskom ekranu, upozoravaju na
neispravnost mjenjača.
Dajte provjeriti u mreži CITROËN ili u nekoj
stručnoj radionici.

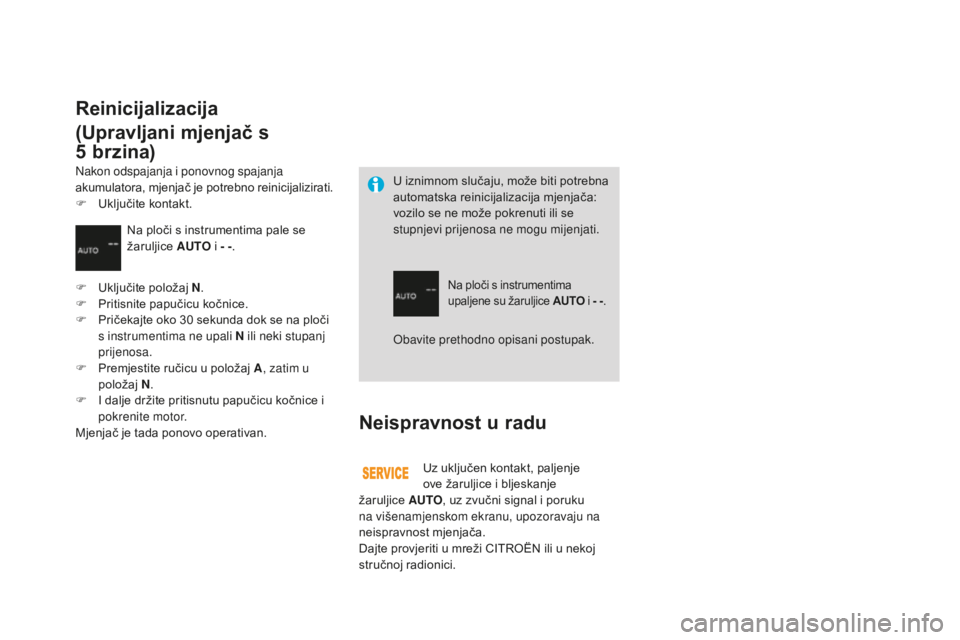

Reinicijalizacija
(Upravljani mjenjač s
5
b
r zina)
U iznimnom slučaju, može biti potrebna
automatska reinicijalizacija mjenjača:
vozilo se ne može pokrenuti ili se
stupnjevi prijenosa ne mogu mijenjati.
Na ploči s instrumentima
upaljene su žaruljice AUTO i - - .
Na ploči s instrumentima pale se
žaruljice AUTO i - -.
F
U
ključite položaj N.
F
P
ritisnite papučicu kočnice.
F
P
ričekajte oko 30 sekunda dok se na ploči
s instrumentima ne upali N ili neki stupanj
prijenosa.
F
P
remjestite ručicu u položaj A , zatim u
položaj N.
F
I d
alje držite pritisnutu papučicu kočnice i
pokrenite motor.
Mjenjač je tada ponovo operativan. Nakon odspajanja i ponovnog spajanja
akumulatora, mjenjač je potrebno reinicijalizirati.
F
U
ključite kontakt.
Obavite prethodno opisani postupak.
Page 113 of 521

111
DS3_hr_Chap04_conduite_ed02-2015
Taj mjenjač s četiri stupnja prijenosa nudi
komforan potpuno automatski način rada, u
kojem se mogu uključivati programi "sport" i
"snijeg", ili ručno mijenjanje brzina.
Tako mjenjač može raditi na dva načina:
-
a
utomatski rad, u kojem sam mjenjač
elektronički upravlja promjenama
stupnjeva prijenosa, s programom sport za
dinamičniju vožnju ili programom snijeg za
vožnju u uvjetima slabog prianjanja kotača,
-
r
učni način rada mjenjača, u kojem vozač
sekvencijalno mijenja stupnjeve prijenosa.

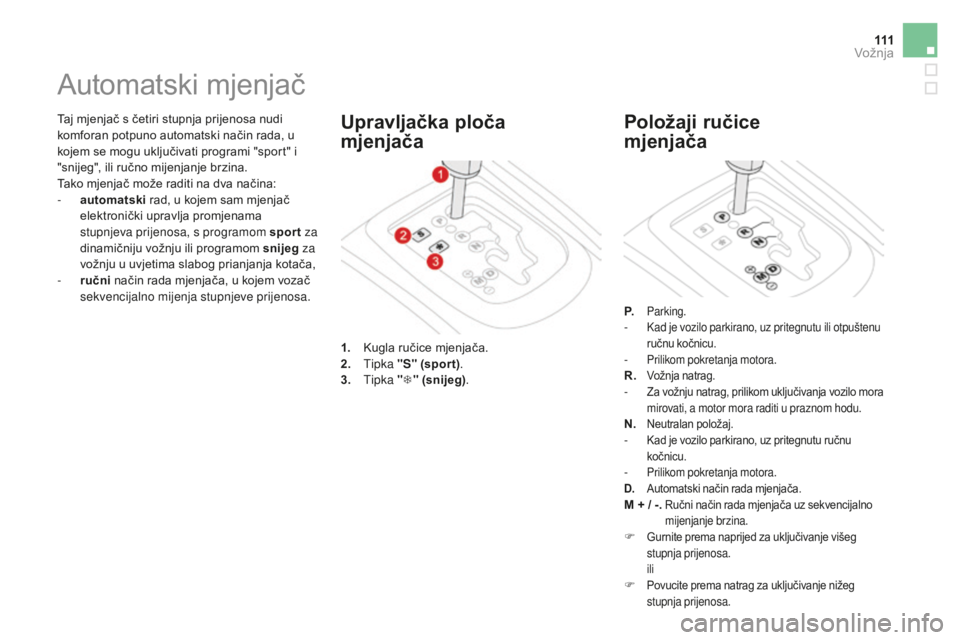

Automatski mjenjač
1. Kugla ručice mjenjača.
2. T ipka "S" (spor t) .
3.
Tipka "T " (snijeg) .
Upravljačka ploča
mjenjača
P. Parking.- Kad je vozilo parkirano, uz pritegnutu ili otpuštenu
ručnu kočnicu.
- Prilikom pokretanja motora.R. Vožnja natrag.- Za vožnju natrag, prilikom uključivanja vozilo mora mirovati, a motor mora raditi u praznom hodu.
N. Neutralan položaj.- Kad je vozilo parkirano, uz pritegnutu ručnu kočnicu.
- Prilikom pokretanja motora.
D. A utomatski način rada mjenjača.
M + / -. Ručni način rada mjenjača uz sekvencijalno mijenjanje brzina.
F Gurnite prema naprijed za uključivanje višeg stupnja prijenosa.
ili
F Povucite prema natrag za uključivanje nižeg stupnja prijenosa.
Položaji ručice
mjenjača
Vožnja
Page 114 of 521

DS3_hr_Chap04_conduite_ed02-2015
Kad pomicanjem ručice po rešetki uključite
određeni položaj, na ploči s instrumentima pali
se odgovarajuća žaruljica.
P.
P
arking (parkiranje).
R.
R
everse (vožnja natrag).
N.
N
eutral (neutralan položaj).
D.
D
rive (automatski rad mjenjača).
S.
Program sport.
T .
Program snijeg.
1
2 3 4.
U
ključen stupanj prijenosa u ručnom
načinu rada mjenjača.
-.
R
učno izabrani stupanj prijenosa nije valjan.

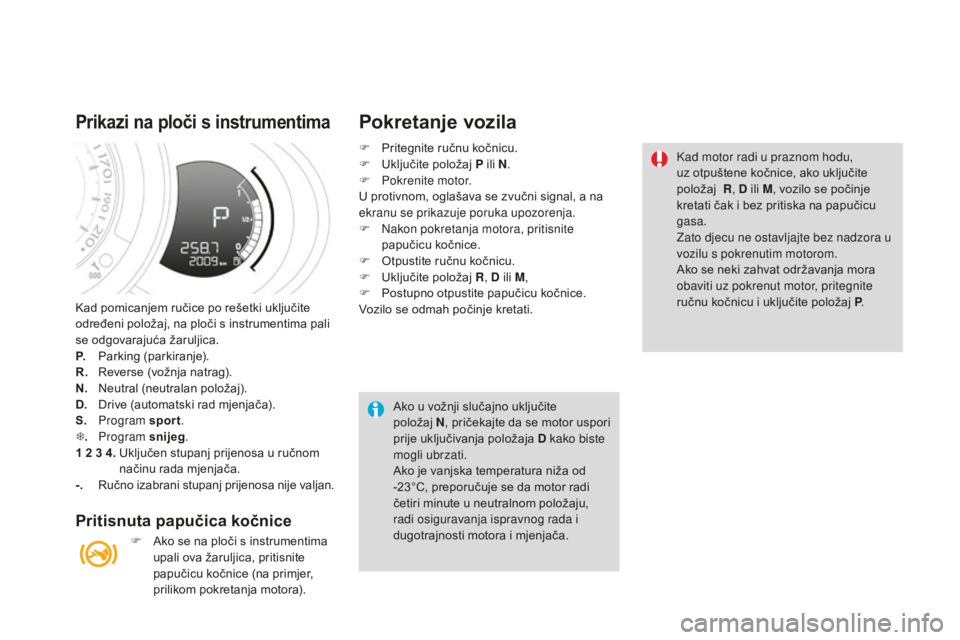

Prikazi na ploči s instrumentima
Pritisnuta papučica kočnice
F Ako se na ploči s instrumentima upali ova žaruljica, pritisnite
papučicu kočnice (na primjer,
prilikom pokretanja motora).

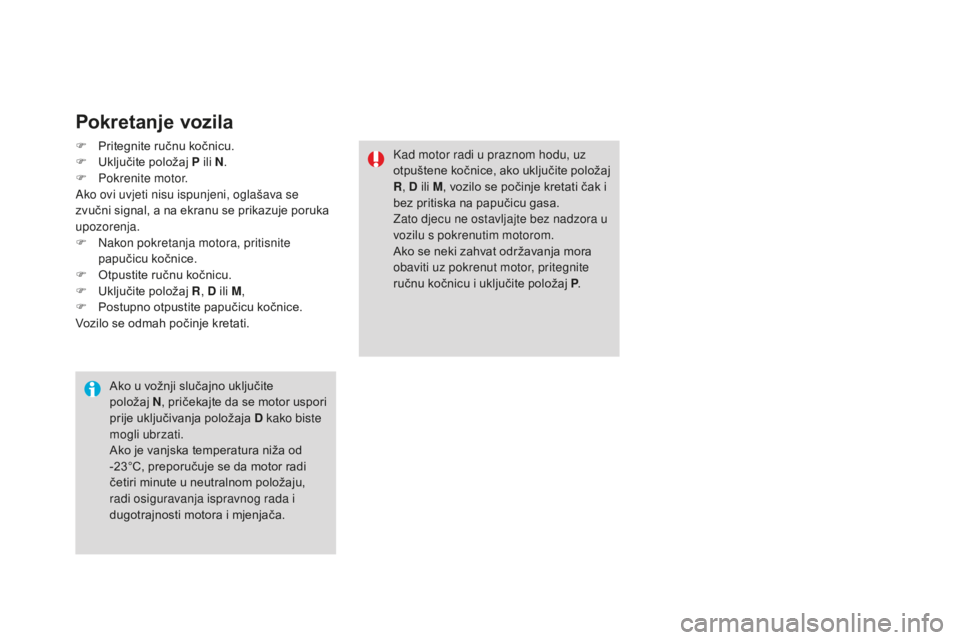

Pokretanje vozila
Ako u vožnji slučajno uključite
položaj N,
pričekajte da se motor uspori
prije uključivanja položaja D kako biste
mogli ubrzati.
Ako je vanjska temperatura niža od
-23°C, preporučuje se da motor radi
četiri minute u neutralnom položaju,
radi osiguravanja ispravnog rada i
dugotrajnosti motora i mjenjača. Kad motor radi u praznom hodu,
uz otpuštene kočnice, ako uključite
položaj
R
, D ili M , vozilo se počinje
kretati čak i bez pritiska na papučicu
gasa.
Zato djecu ne ostavljajte bez nadzora u
vozilu s pokrenutim motorom.
Ako se neki zahvat održavanja mora
obaviti uz pokrenut motor, pritegnite
ručnu kočnicu i uključite položaj P .
F
P
ritegnite ručnu kočnicu.
F
U
ključite položaj
P ili N.
F
P
okrenite motor.
U protivnom, oglašava se zvučni signal, a na
ekranu se prikazuje poruka upozorenja.
F
N
akon pokretanja motora, pritisnite
papučicu kočnice.
F
O
tpustite ručnu kočnicu.
F
U
ključite položaj
R, D ili M ,
F
P
ostupno otpustite papučicu kočnice.
Vozilo se odmah počinje kretati.
Page 115 of 521

11 3
DS3_hr_Chap04_conduite_ed02-2015

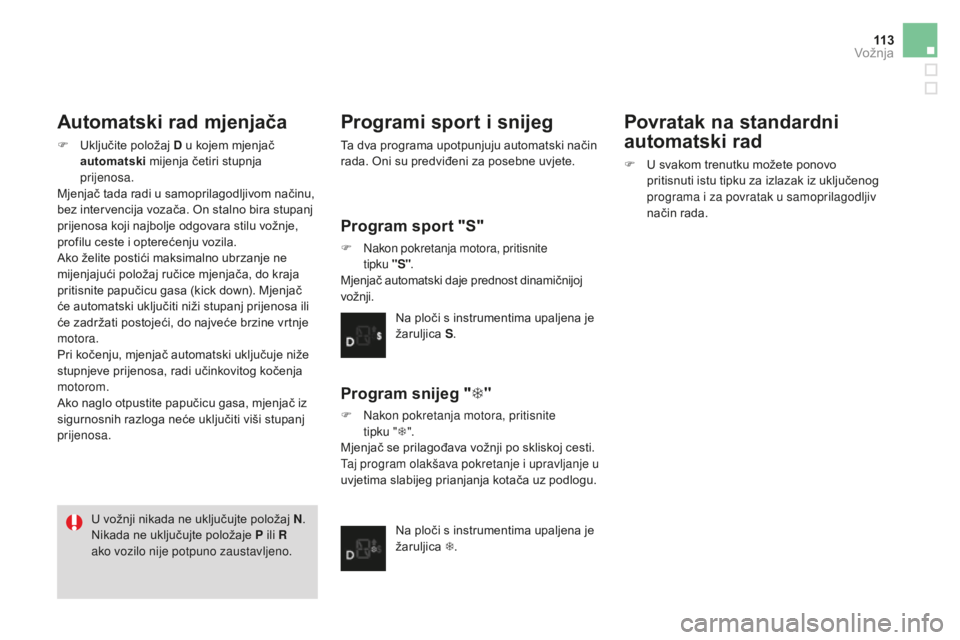

Automatski rad mjenjača
F Uključite položaj D u kojem mjenjač
automatski mijenja četiri stupnja
prijenosa.
Mjenjač tada radi u samoprilagodljivom načinu,
bez intervencija vozača. On stalno bira stupanj
prijenosa koji najbolje odgovara stilu vožnje,
profilu ceste i opterećenju vozila.
Ako želite postići maksimalno ubrzanje ne
mijenjajući položaj ručice mjenjača, do kraja
pritisnite papučicu gasa (kick down). Mjenjač
će automatski uključiti niži stupanj prijenosa ili
će zadržati postojeći, do najveće brzine vrtnje
motora.
Pri kočenju, mjenjač automatski uključuje niže
stupnjeve prijenosa, radi učinkovitog kočenja
motorom.
Ako naglo otpustite papučicu gasa, mjenjač iz
sigurnosnih razloga neće uključiti viši stupanj
prijenosa.
U vožnji nikada ne uključujte položaj N .
Nikada ne uključujte položaje P ili R
ako vozilo nije potpuno zaustavljeno.
Programi sport i snijeg
Ta dva programa upotpunjuju automatski način
rada. Oni su predviđeni za posebne uvjete.
Program sport "S"
F Nakon pokretanja motora, pritisnite
tipku "S".
Mjenjač automatski daje prednost dinamičnijoj
vožnji.
Na ploči s instrumentima upaljena je
žaruljica S.
Program snijeg " T"
F Nakon pokretanja motora, pritisnite
tipku "T ".
Mjenjač se prilagođava vožnji po skliskoj cesti.
Taj program olakšava pokretanje i upravljanje u
uvjetima slabijeg prianjanja kotača uz podlogu.
Na ploči s instrumentima upaljena je
žaruljica T.
Povratak na standardni
automatski rad
F U svakom trenutku možete ponovo
pritisnuti istu tipku za izlazak iz uključenog
programa i za povratak u samoprilagodljiv
način rada.
Vožnja
Page 116 of 521

DS3_hr_Chap04_conduite_ed02-2015
Postoji opasnost od oštećenja
mjenjača:
-
a
ko istovremeno pritisnete
papučicu gasa i papučicu kočnice,
-
u s
lučaju kvara akumulatora, ako
na silu pokušate premjestiti ručicu
iz položaja P u neki drugi položaj.
Radi manje potrošnje goriva prilikom
dužeg stajanja uz pokrenut motor (zastoji
u prometu...), postavite ručicu mjenjača u
položaj N i pritegnite ručnu kočnicu.
Ako ručica mjenjača nije u položaju
P ,
na to će vas upozoriti poruka
upozorenja na ekranu u trenutku
otvaranja vrata vozača, odnosno oko
45
sekunda nakon prekida kontakta.
F
R
učicu stavite u položaj P ; poruka
se gasi.
Na poplavljenoj cesti ili na riječnom
prijelazu vozite korakom.
Neispravnost u radu

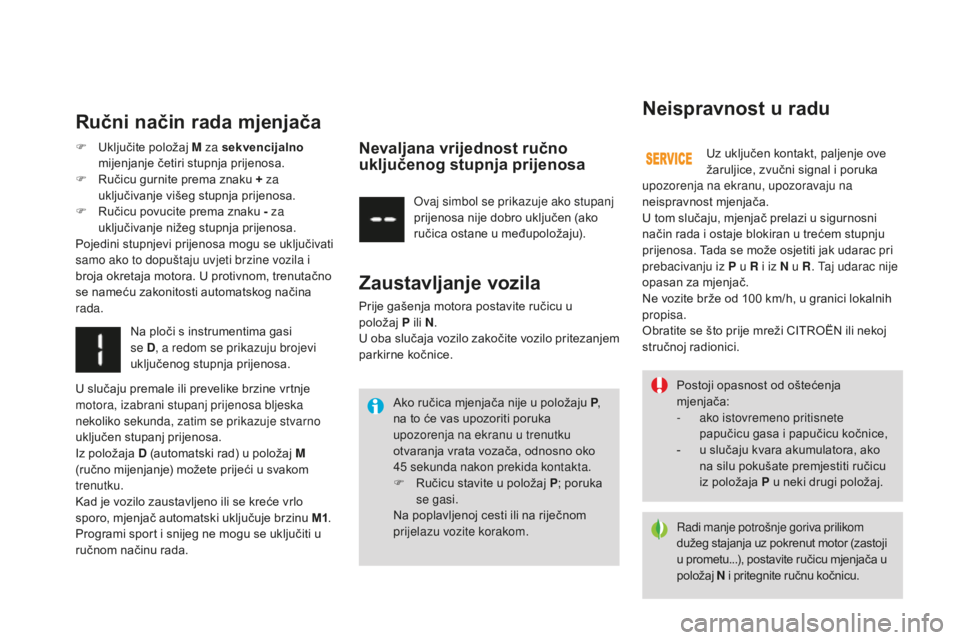

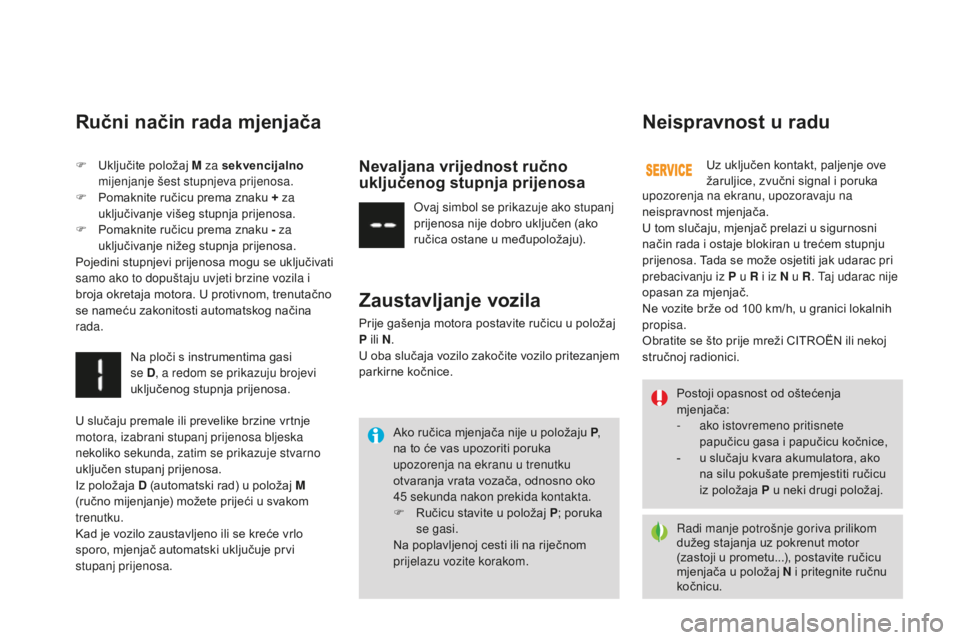

Ručni način rada mjenjača
Uz uključen kontakt, paljenje ove
žaruljice, zvučni signal i poruka
upozorenja na ekranu, upozoravaju na
neispravnost mjenjača.
U tom slučaju, mjenjač prelazi u sigurnosni
način rada i ostaje blokiran u trećem stupnju
prijenosa. Tada se može osjetiti jak udarac pri
prebacivanju iz P u R i iz N u R . Taj udarac nije
opasan za mjenjač.
Ne vozite brže od 100
km/h, u granici lokalnih
propisa.
Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici.
F
U
ključite položaj
M za sekvencijalno
mijenjanje četiri stupnja prijenosa.
F
R
učicu gurnite prema znaku + za
uključivanje višeg stupnja prijenosa.
F
R
učicu povucite prema znaku - za
uključivanje nižeg stupnja prijenosa.
Pojedini stupnjevi prijenosa mogu se uključivati
samo ako to dopuštaju uvjeti brzine vozila i
broja okretaja motora. U protivnom, trenutačno
se nameću zakonitosti automatskog načina
rada. Ovaj simbol se prikazuje ako stupanj
prijenosa nije dobro uključen (ako
ručica ostane u međupoložaju).
Na ploči s instrumentima gasi
se
D , a redom se prikazuju brojevi
uključenog stupnja prijenosa.
Zaustavljanje vozila
Prije gašenja motora postavite ručicu u
položaj P ili N.
U oba slučaja vozilo zakočite vozilo pritezanjem
parkirne kočnice.
Nevaljana vrijednost ručno
uključenog stupnja prijenosa
U slučaju premale ili prevelike brzine vrtnje
motora, izabrani stupanj prijenosa bljeska
nekoliko sekunda, zatim se prikazuje stvarno
uključen stupanj prijenosa.
Iz položaja D (automatski rad) u položaj M
(ručno mijenjanje) možete prijeći u svakom
trenutku.
Kad je vozilo zaustavljeno ili se kreće vrlo
sporo, mjenjač automatski uključuje brzinu M1 .
Programi sport i snijeg ne mogu se uključiti u
ručnom načinu rada.
Page 117 of 521

11 5
DS3_hr_Chap04_conduite_ed02-2015
Taj mjenjač sa šest stupnjeva prijenosa nudi
komforan potpuno automatski način rada ili
ručno mijenjanje brzina.
Tako mjenjač može raditi na dva načina:
-
a
utomatski rad, u kojem sam mjenjač
elektronički upravlja promjenama stupnjeva
prijenosa,
-
r
učni način rada mjenjača, u kojem vozač
sekvencijalno mijenja stupnjeve prijenosa.

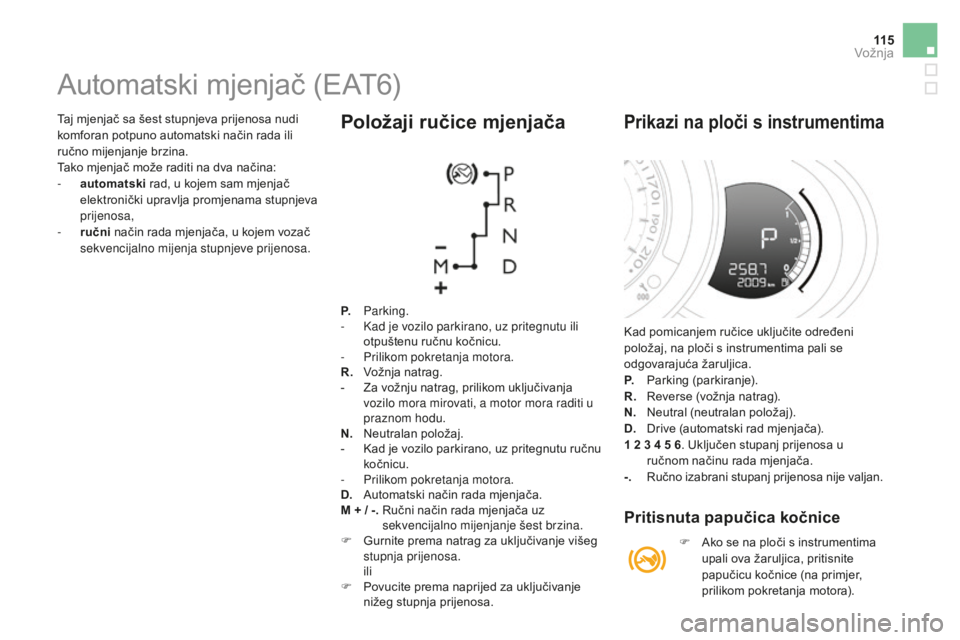

Automatski mjenjač (EAT6)
P. Parking.
- K ad je vozilo parkirano, uz pritegnutu ili
otpuštenu ručnu kočnicu.
-
P
rilikom pokretanja motora.
R.
V
ožnja natrag.
-
Z
a vožnju natrag, prilikom uključivanja
vozilo mora mirovati, a motor mora raditi u
praznom hodu.
N.
N
eutralan položaj.
-
K
ad je vozilo parkirano, uz pritegnutu ručnu
kočnicu.
-
P
rilikom pokretanja motora.
D.
A
utomatski način rada mjenjača.
M + / -.
R
učni način rada mjenjača uz
sekvencijalno mijenjanje šest brzina.
F
G
urnite prema natrag za uključivanje višeg
stupnja prijenosa.
ili
F
P
ovucite prema naprijed za uključivanje
nižeg stupnja prijenosa. Kad pomicanjem ručice uključite određeni
položaj, na ploči s instrumentima pali se
odgovarajuća žaruljica.
P.
P
arking (parkiranje).
R.
R
everse (vožnja natrag).
N.
N
eutral (neutralan položaj).
D.
D
rive (automatski rad mjenjača).
1
2 3 4 5 6. Uključen stupanj prijenosa u
ručnom načinu rada mjenjača.
-.
R
učno izabrani stupanj prijenosa nije valjan.
Položaji ručice mjenjačaPrikazi na ploči s instrumentima
Pritisnuta papučica kočnice
F Ako se na ploči s instrumentima upali ova žaruljica, pritisnite
papučicu kočnice (na primjer,
prilikom pokretanja motora).
Vožnja
Page 118 of 521

DS3_hr_Chap04_conduite_ed02-2015
Pokretanje vozila
F Pritegnite ručnu kočnicu.
F U ključite položaj P ili N.
F
P
okrenite motor.
Ako ovi uvjeti nisu ispunjeni, oglašava se
zvučni signal, a na ekranu se prikazuje poruka
upozorenja.
F
N
akon pokretanja motora, pritisnite
papučicu kočnice.
F
O
tpustite ručnu kočnicu.
F
U
ključite položaj R, D ili M ,
F
P
ostupno otpustite papučicu kočnice.
Vozilo se odmah počinje kretati.
Ako u vožnji slučajno uključite
položaj
N,
pričekajte da se motor uspori
prije uključivanja položaja D kako biste
mogli ubrzati.
Ako je vanjska temperatura niža od
-23°C, preporučuje se da motor radi
četiri minute u neutralnom položaju,
radi osiguravanja ispravnog rada i
dugotrajnosti motora i mjenjača. Kad motor radi u praznom hodu, uz
otpuštene kočnice, ako uključite položaj
R
, D ili M , vozilo se počinje kretati čak i
bez pritiska na papučicu gasa.
Zato djecu ne ostavljajte bez nadzora u
vozilu s pokrenutim motorom.
Ako se neki zahvat održavanja mora
obaviti uz pokrenut motor, pritegnite
ručnu kočnicu i uključite položaj P .
Page 119 of 521

11 7
DS3_hr_Chap04_conduite_ed02-2015

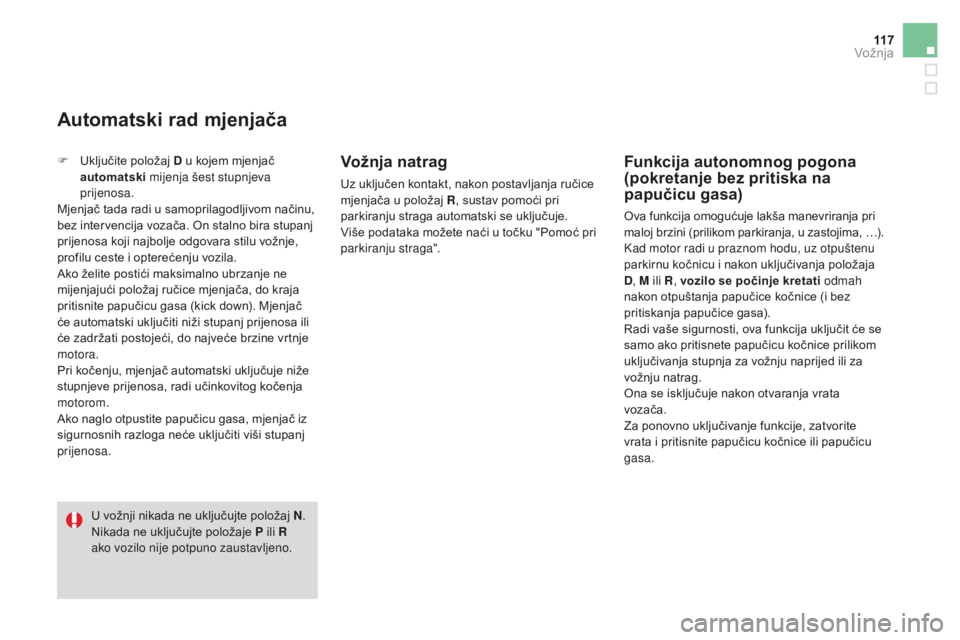

F Uključite položaj D u kojem mjenjač
automatski mijenja šest stupnjeva
prijenosa.
Mjenjač tada radi u samoprilagodljivom načinu,
bez intervencija vozača. On stalno bira stupanj
prijenosa koji najbolje odgovara stilu vožnje,
profilu ceste i opterećenju vozila.
Ako želite postići maksimalno ubrzanje ne
mijenjajući položaj ručice mjenjača, do kraja
pritisnite papučicu gasa (kick down). Mjenjač
će automatski uključiti niži stupanj prijenosa ili
će zadržati postojeći, do najveće brzine vrtnje
motora.
Pri kočenju, mjenjač automatski uključuje niže
stupnjeve prijenosa, radi učinkovitog kočenja
motorom.
Ako naglo otpustite papučicu gasa, mjenjač iz
sigurnosnih razloga neće uključiti viši stupanj
prijenosa.
Automatski rad mjenjača
U vožnji nikada ne uključujte položaj N .
Nikada ne uključujte položaje P ili R
ako vozilo nije potpuno zaustavljeno.
Vožnja natrag
Uz uključen kontakt, nakon postavljanja ručice
mjenjača u položaj R , sustav pomoći pri
parkiranju straga automatski se uključuje.
Više podataka možete naći u točku "Pomoć pri
parkiranju straga".
Funkcija autonomnog pogona
(pokretanje bez pritiska na
papučicu gasa)
Ova funkcija omogućuje lakša manevriranja pri
maloj brzini (prilikom parkiranja, u zastojima, …).
Kad motor radi u praznom hodu, uz otpuštenu
parkirnu kočnicu i nakon uključivanja položaja
D , M ili R , vozilo se počinje kretati odmah
nakon otpuštanja papučice kočnice (i bez
pritiskanja papučice gasa).
Radi vaše sigurnosti, ova funkcija uključit će se
samo ako pritisnete papučicu kočnice prilikom
uključivanja stupnja za vožnju naprijed ili za
vožnju natrag.
Ona se isključuje nakon otvaranja vrata
vozača.
Za ponovno uključivanje funkcije, zatvorite
vrata i pritisnite papučicu kočnice ili papučicu
gasa.
Vožnja
Page 120 of 521

DS3_hr_Chap04_conduite_ed02-2015
Radi manje potrošnje goriva prilikom
dužeg stajanja uz pokrenut motor
(zastoji u prometu...), postavite ručicu
mjenjača u položaj N i pritegnite ručnu
kočnicu.
Ako ručica mjenjača nije u položaju
P
,
na to će vas upozoriti poruka
upozorenja na ekranu u trenutku
otvaranja vrata vozača, odnosno oko
45
sekunda nakon prekida kontakta.
F
R
učicu stavite u položaj P
; poruka
se gasi.
Na poplavljenoj cesti ili na riječnom
prijelazu vozite korakom. Postoji opasnost od oštećenja
mjenjača:
-
a
ko istovremeno pritisnete
papučicu gasa i papučicu kočnice,
-
u s
lučaju kvara akumulatora, ako
na silu pokušate premjestiti ručicu
iz položaja P u neki drugi položaj.
F
U
ključite položaj
M za sekvencijalno
mijenjanje šest stupnjeva prijenosa.
F
P
omaknite ručicu prema znaku + za
uključivanje višeg stupnja prijenosa.
F
P
omaknite ručicu prema znaku - za
uključivanje nižeg stupnja prijenosa.
Pojedini stupnjevi prijenosa mogu se uključivati
samo ako to dopuštaju uvjeti brzine vozila i
broja okretaja motora. U protivnom, trenutačno
se nameću zakonitosti automatskog načina
rada.
Ručni način rada mjenjača
Na ploči s instrumentima gasi
se D, a redom se prikazuju brojevi
uključenog stupnja prijenosa.
U slučaju premale ili prevelike brzine vrtnje
motora, izabrani stupanj prijenosa bljeska
nekoliko sekunda, zatim se prikazuje stvarno
uključen stupanj prijenosa.
Iz položaja D (automatski rad) u položaj M
(ručno mijenjanje) možete prijeći u svakom
trenutku.
Kad je vozilo zaustavljeno ili se kreće vrlo
sporo, mjenjač automatski uključuje prvi
stupanj prijenosa.
Nevaljana vrijednost ručno
uključenog stupnja prijenosa
Ovaj simbol se prikazuje ako stupanj
prijenosa nije dobro uključen (ako
ručica ostane u međupoložaju).
Zaustavljanje vozila
Prije gašenja motora postavite ručicu u položaj
P ili N .
U oba slučaja vozilo zakočite vozilo pritezanjem
parkirne kočnice. Uz uključen kontakt, paljenje ove
žaruljice, zvučni signal i poruka
Neispravnost u radu
upozorenja na ekranu, upozoravaju na
neispravnost mjenjača.
U tom slučaju, mjenjač prelazi u sigurnosni
način rada i ostaje blokiran u trećem stupnju
prijenosa. Tada se može osjetiti jak udarac pri
prebacivanju iz P u R i iz N u R
. Taj udarac nije
opasan za mjenjač.
Ne vozite brže od 100
km/h, u granici lokalnih
propisa.
Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici.
