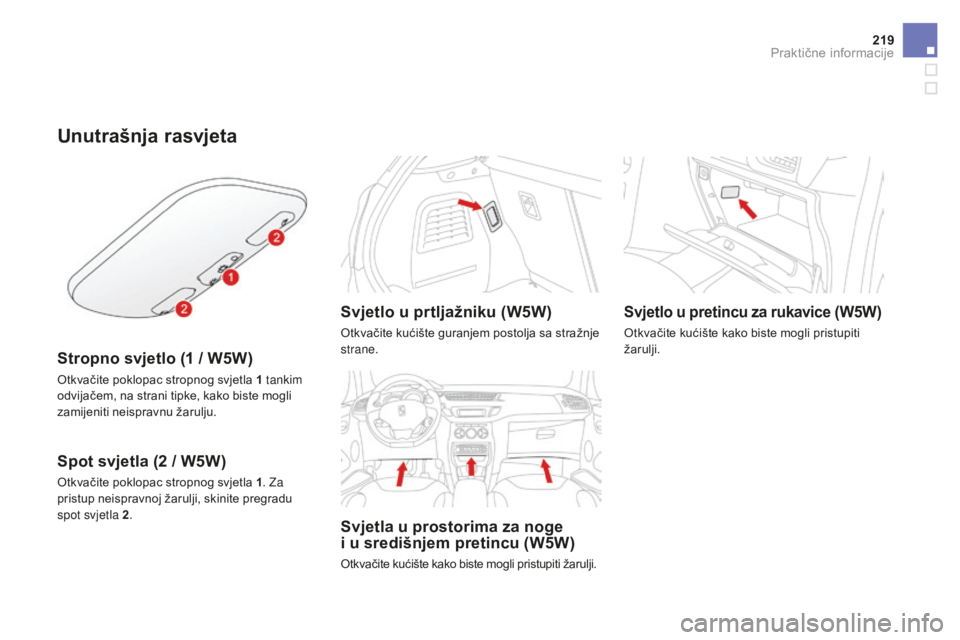

Unutrašnja rasvjeta
Stropno svjetlo (1 / W5W)
Otkvačite poklopac stropnog svjetla 1 tankim
o dvijačem, na strani tipke, kako biste mogli
zamijeniti neispravnu žarulju.
Spot svjetla (2 / W5W)
Otkvačite poklopac stropnog svjetla 1 . Za
pristup neispravnoj žarulji, skinite pregradu
spot svjetla 2 .
Svjetlo u prtljažniku (W5W)
Otkvačite kućište guranjem postolja sa stražnje
strane.
Svjetla u prostorima za noge
i
u središnjem pretincu (W5W)
Otkvačite kućište kako biste mogli pristupiti žarulji.
Svjetlo u pretincu za rukavice (W5W)
Otkvačite kućište kako biste mogli pristupiti
žarulji.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

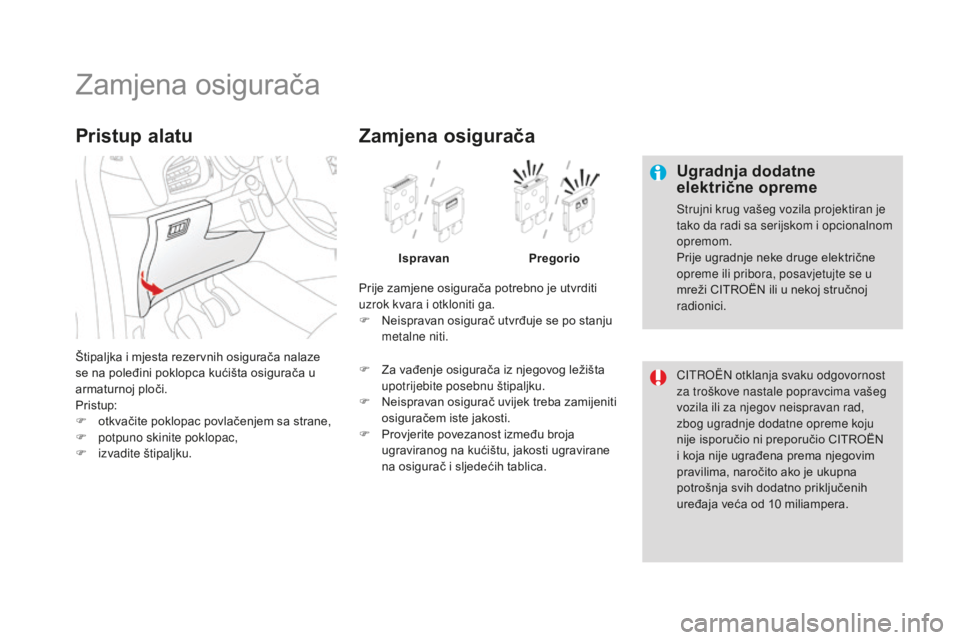

Zamjena osigurača
Ugradnja dodatne
električne opreme
Strujni krug vašeg vozila projektiran je
tako da radi sa serijskom i opcionalnom
opremom.
Prije ugradnje neke druge električne
opreme ili pribora, posavjetujte se u
mreži CITROËN ili u nekoj stručnoj
radionici.
CITROËN otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad,
zbog ugradnje dodatne opreme koju
nije isporučio ni preporučio CITROËN
i koja nije ugrađena prema njegovim
pravilima, naročito ako je ukupna
potrošnja svih dodatno priključenih
uređaja veća od 10 miliampera.
Štipaljka i mjesta rezervnih osigurača nalaze
se na poleđini poklopca kućišta osigurača u
armaturnoj ploči.
Pristup:
F

o

tkvačite poklopac povlačenjem sa strane,
F

p

otpuno skinite poklopac,
F

iz

vadite štipaljku.
Pristup alatu
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga.
F
N
eispravan osigurač utvrđuje se po stanju
metalne niti.
Zamjena osigurača
Ispravan Pregorio
F

Z

a vađenje osigurača iz njegovog ležišta
upotrijebite posebnu štipaljku.
F

N

eispravan osigurač uvijek treba zamijeniti
osiguračem iste jakosti.
F

P

rovjerite povezanost između broja
ugraviranog na kućištu, jakosti ugravirane
na osigurač i sljedećih tablica.

221
DS3_hr_Chap08_info-pratiques_ed02-2015

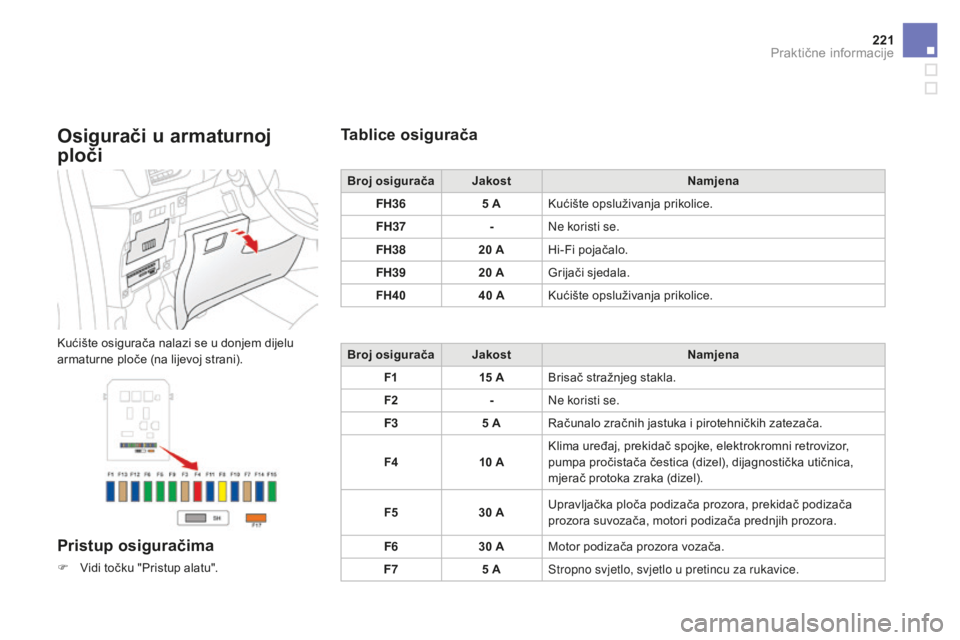

Osigurači u armaturnoj
ploči
Kućište osigurača nalazi se u donjem dijelu
armaturne ploče (na lijevoj strani).
Pristup osiguračima
F Vidi točku "Pristup alatu".
Tablice osigurača
Broj osiguračaJakost Namjena
FH36 5
AKućište opsluživanja prikolice.
FH37 -Ne koristi se.
FH38 20
AHi-Fi pojačalo.
FH39 20
AGrijači sjedala.
FH40 40
AKućište opsluživanja prikolice.
Broj osigurača Jakost Namjena
F1 15
ABrisač stražnjeg stakla.
F2 -Ne koristi se.
F3 5
ARačunalo zračnih jastuka i pirotehničkih zatezača.
F4 10
AKlima uređaj, prekidač spojke, elektrokromni retrovizor,
pumpa pročistača čestica (dizel), dijagnostička utičnica,
mjerač protoka zraka (dizel).
F5 30
AUpravljačka ploča podizača prozora, prekidač podizača
prozora suvozača, motori podizača prednjih prozora.
F6 30
AMotor podizača prozora vozača.
F7 5
AStropno svjetlo, svjetlo u pretincu za rukavice.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

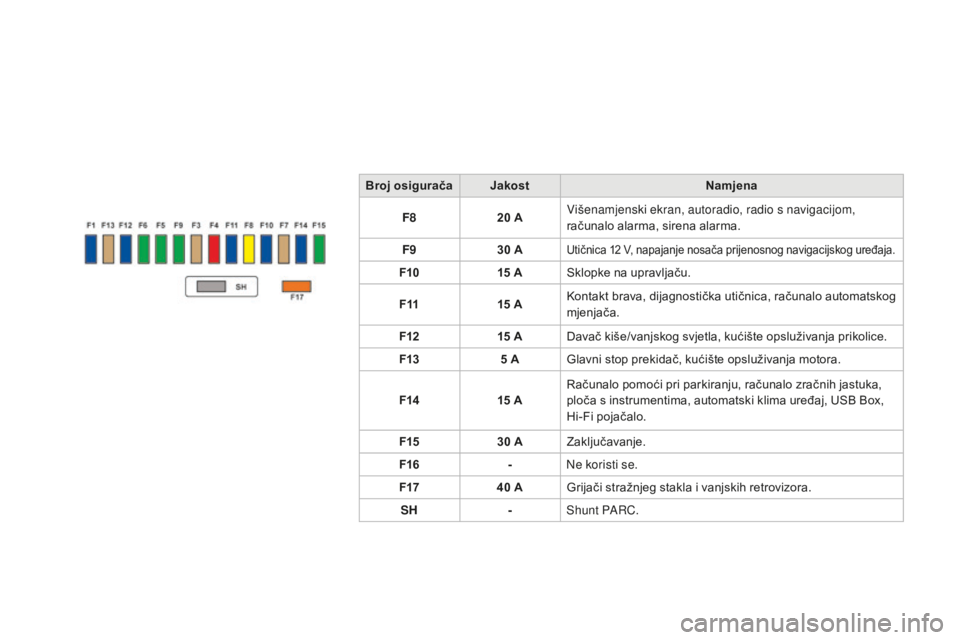

Broj osiguračaJakost Namjena
F8 20
AVišenamjenski ekran, autoradio, radio s navigacijom,
računalo alarma, sirena alarma.
F9 30
A
Utičnica 12 V, napajanje nosača prijenosnog navigacijskog uređaja.
F1015 ASklopke na upravljaču.
F11 15
AKontakt brava, dijagnostička utičnica, računalo automatskog
mjenjača.
F12 15
ADavač kiše/vanjskog svjetla, kućište opsluživanja prikolice.
F13 5
AGlavni stop prekidač, kućište opsluživanja motora.
F14 15
ARačunalo pomoći pri parkiranju, računalo zračnih jastuka,
ploča s instrumentima, automatski klima uređaj, USB Box,
Hi-Fi pojačalo.
F15 30
AZaključavanje.
F16 -Ne koristi se.
F17 40
AGrijači stražnjeg stakla i vanjskih retrovizora.
SH -Shunt PARC.

223
DS3_hr_Chap08_info-pratiques_ed02-2015

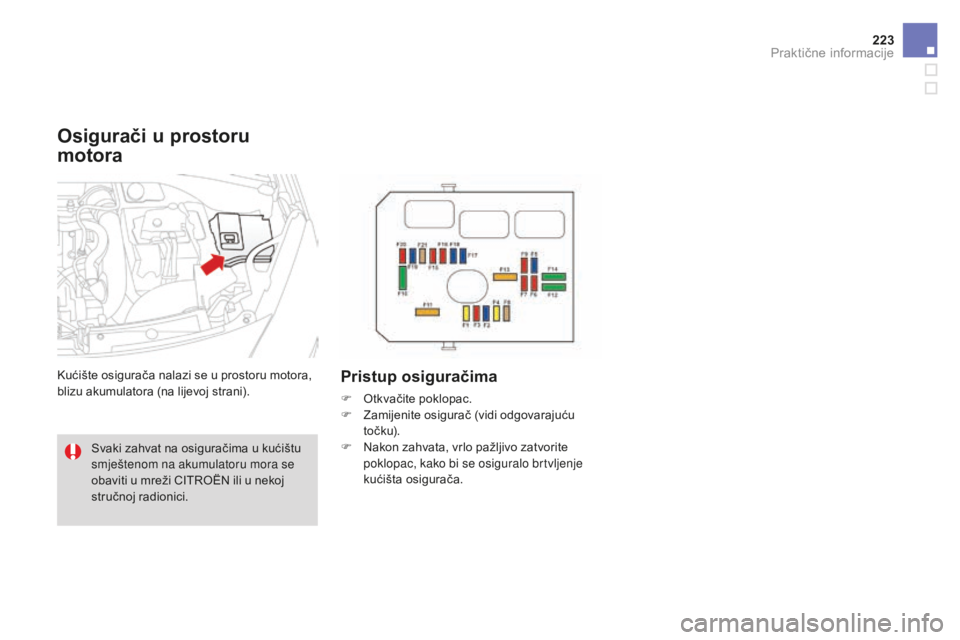

Osigurači u prostoru
motora
Kućište osigurača nalazi se u prostoru motora,
blizu akumulatora (na lijevoj strani).Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač (vidi odgovarajuću
to č k u).
F

N
akon zahvata, vrlo pažljivo zatvorite
poklopac, kako bi se osiguralo brtvljenje
kućišta osigurača.
Svaki zahvat na osiguračima u kućištu
smještenom na akumulatoru mora se
obaviti u mreži CITROËN ili u nekoj
stručnoj radionici.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

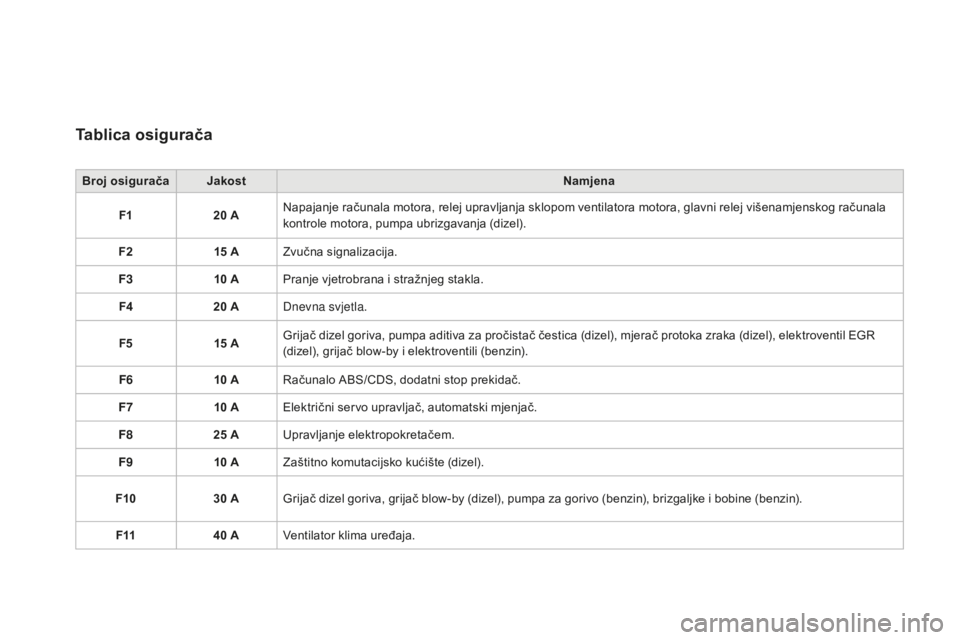

Tablica osigurača
Broj osiguračaJakost Namjena
F1 20
ANapajanje računala motora, relej upravljanja sklopom ventilatora motora, glavni relej višenamjenskog računala
kontrole motora, pumpa ubrizgavanja (dizel).
F2 15
AZvučna signalizacija.
F3 10
APranje vjetrobrana i stražnjeg stakla.
F4 20
ADnevna svjetla.
F5 15
AGrijač dizel goriva, pumpa aditiva za pročistač čestica (dizel), mjerač protoka zraka (dizel), elektroventil EGR
(dizel), grijač blow-by i elektroventili (benzin).
F6 10
ARačunalo ABS/CDS, dodatni stop prekidač.
F7 10
AElektrični servo upravljač, automatski mjenjač.
F8 25
AUpravljanje elektropokretačem.
F9 10
AZaštitno komutacijsko kućište (dizel).
F10 30
AGrijač dizel goriva, grijač blow-by (dizel), pumpa za gorivo (benzin), brizgaljke i bobine (benzin).
F11 40
AVentilator klima uređaja.

225
DS3_hr_Chap08_info-pratiques_ed02-2015

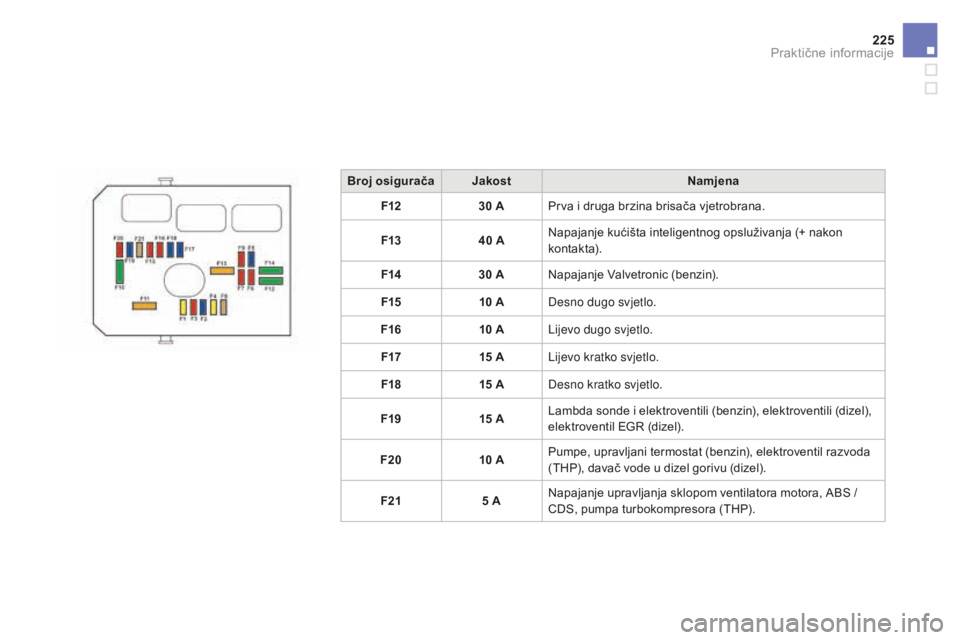

Broj osiguračaJakost Namjena
F12 30
APrva i druga brzina brisača vjetrobrana.
F13 40
ANapajanje kućišta inteligentnog opsluživanja (+ nakon
kontakta).
F14 30
ANapajanje Valvetronic (benzin).
F15 10
ADesno dugo svjetlo.
F16 10
ALijevo dugo svjetlo.
F17 15
ALijevo kratko svjetlo.
F18 15
ADesno kratko svjetlo.
F19 15
ALambda sonde i elektroventili (benzin), elektroventili (dizel),
elektroventil EGR (dizel).
F20 10
APumpe, upravljani termostat (benzin), elektroventil razvoda
(THP), davač vode u dizel gorivu (dizel).
F21 5
ANapajanje upravljanja sklopom ventilatora motora, ABS /
CDS, pumpa turbokompresora (THP).
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

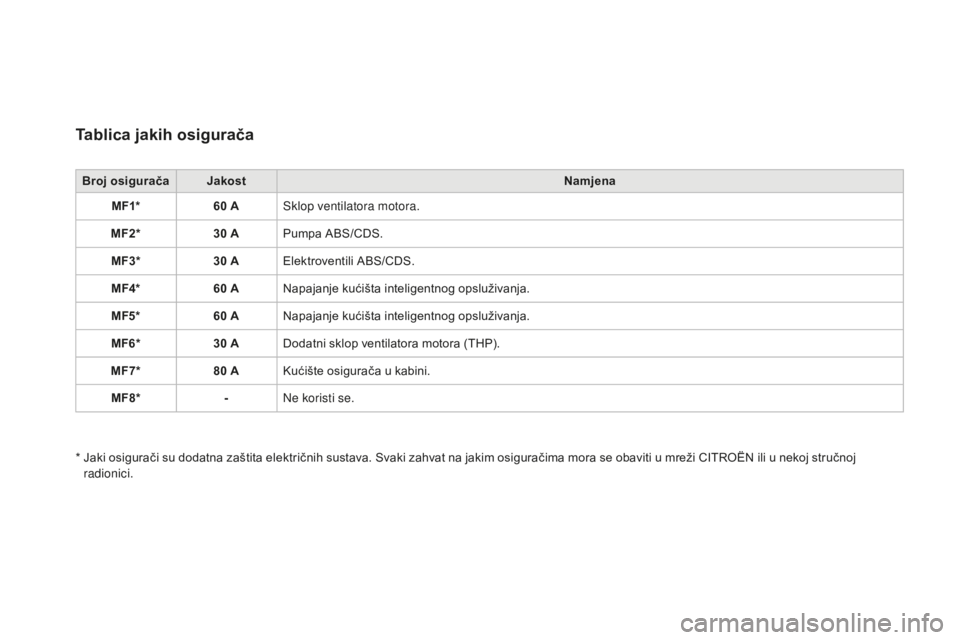

Tablica jakih osigurača
Broj osiguračaJakost Namjena
MF1* 60
ASklop ventilatora motora.
MF2* 30
APumpa ABS/CDS.
MF3* 30
AElektroventili ABS/CDS.
MF4* 60
ANapajanje kućišta inteligentnog opsluživanja.
MF5* 60
ANapajanje kućišta inteligentnog opsluživanja.
MF6* 30
ADodatni sklop ventilatora motora (THP).
MF7* 80
AKućište osigurača u kabini.
MF8* -Ne koristi se.
*

J
aki osigurači su dodatna zaštita električnih sustava. Svaki zahvat na jakim osiguračima mora se obaviti u mreži CITROËN ili u nekoj stručnoj
radionici.

227
DS3_hr_Chap08_info-pratiques_ed02-2015

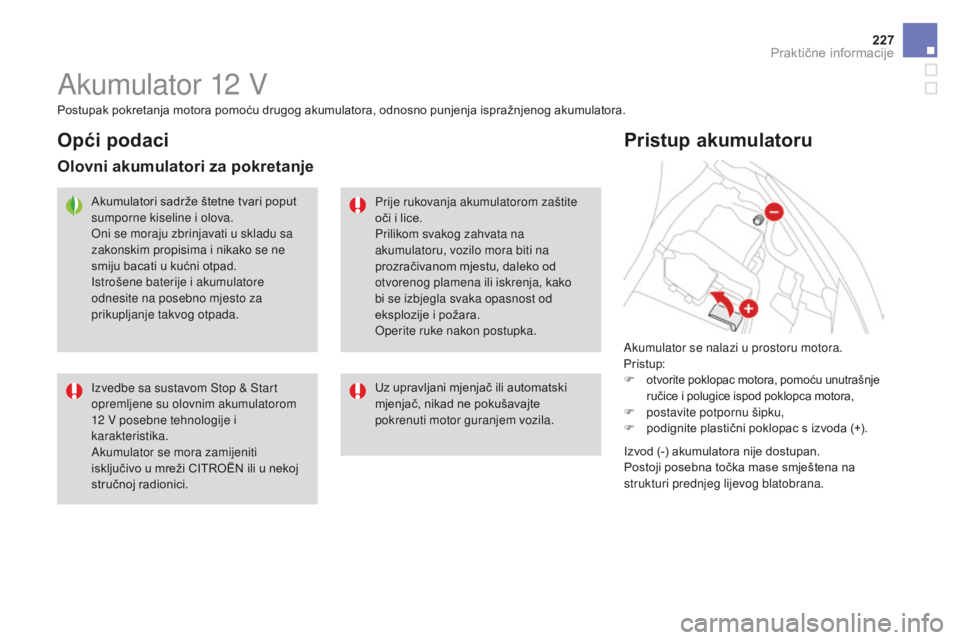

Akumulator 12 V
Akumulator se nalazi u prostoru motora.
Pristup:
F

otvorite poklopac motora, pomoću unutrašnje
ručice i polugice ispod poklopca motora,
F postavite potpornu šipku,
F p odignite plastični poklopac s izvoda (+).
Pristup akumulatoru
Postupak pokretanja motora pomoću drugog akumulatora, odnosno punjenja ispražnjenog akumulatora.
Opći podaci
Olovni akumulatori za pokretanje
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u skladu sa
zakonskim propisima i nikako se ne
smiju bacati u kućni otpad.
Istrošene baterije i akumulatore
odnesite na posebno mjesto za
prikupljanje takvog otpada.
Izvedbe sa sustavom Stop & Start
opremljene su olovnim akumulatorom
12
V posebne tehnologije i
karakteristika.
Akumulator se mora zamijeniti
isključivo u mreži CITROËN ili u nekoj
stručnoj radionici. Prije rukovanja akumulatorom zaštite
oči i lice.
Prilikom svakog zahvata na
akumulatoru, vozilo mora biti na
prozračivanom mjestu, daleko od
otvorenog plamena ili iskrenja, kako
bi se izbjegla svaka opasnost od
eksplozije i požara.
Operite ruke nakon postupka.
Uz upravljani mjenjač ili automatski
mjenjač, nikad ne pokušavajte
pokrenuti motor guranjem vozila.
Izvod (-) akumulatora nije dostupan.
Postoji posebna točka mase smještena na
strukturi prednjeg lijevog blatobrana.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015
Neke funkcije, među kojima Stop &
Start, nisu dostupne ako akumulator
nije dovoljno napunjen.
Nikad ne pokrećite motor
priključivanjem punjača akumulatora.
Nikad ne koristite booster akumulatora
24

V ili jači.
Prethodno provjerite da je nazivni
napon pomoćnog akumulatora 12

V i
da je njegov kapacitet barem jednak
kapacitetu ispražnjenog akumulatora.
Vozila se ne smiju doticati.
Isključite sve električne potrošače u oba
vozila (autoradio, brisači, svjetla, ...).
Pazite da pomoćni kabeli ne prolaze
blizu pomičnih dijelova (ventilator,
remen, ...).
Ne odspajajte stezaljku (+) dok motor
radi.

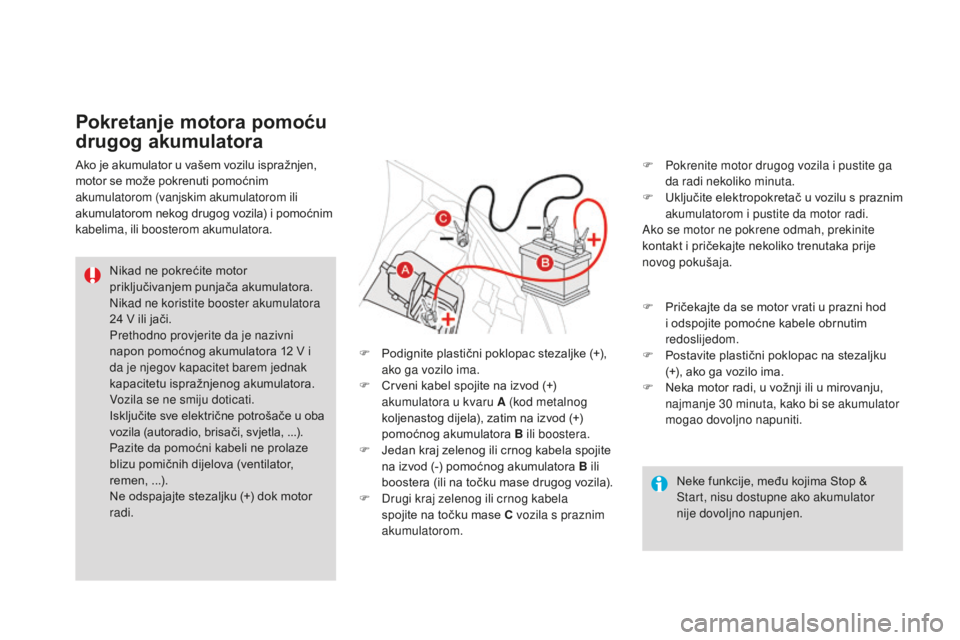

Pokretanje motora pomoću
drugog akumulatora
Ako je akumulator u vašem vozilu ispražnjen,
motor se može pokrenuti pomoćnim
akumulatorom (vanjskim akumulatorom ili
akumulatorom nekog drugog vozila) i pomoćnim
kabelima, ili boosterom akumulatora.
F

P
odignite plastični poklopac stezaljke (+),
ako ga vozilo ima.
F

C
rveni kabel spojite na izvod (+)
akumulatora u kvaru A (kod metalnog
koljenastog dijela), zatim na izvod (+)
pomoćnog akumulatora B ili boostera.
F

J
edan kraj zelenog ili crnog kabela spojite
na izvod (-) pomoćnog akumulatora B ili
boostera (ili na točku mase drugog vozila).
F

D
rugi kraj zelenog ili crnog kabela
spojite na točku mase C vozila s praznim
akumulatorom. F
P okrenite motor drugog vozila i pustite ga
da radi nekoliko minuta.
F

U
ključite elektropokretač u vozilu s praznim
akumulatorom i pustite da motor radi.
Ako se motor ne pokrene odmah, prekinite
kontakt i pričekajte nekoliko trenutaka prije
novog pokušaja.
F

P
ričekajte da se motor vrati u prazni hod
i odspojite pomoćne kabele obrnutim
redoslijedom.
F

P
ostavite plastični poklopac na stezaljku
(+), ako ga vozilo ima.
F

N
eka motor radi, u vožnji ili u mirovanju,
najmanje 30
minuta, kako bi se akumulator
mogao dovoljno napuniti.
