CITROEN DS3 2017 Upute Za Rukovanje (in Croatian)
Manufacturer: CITROEN, Model Year: 2017, Model line: DS3, Model: CITROEN DS3 2017Pages: 521, PDF Size: 15.14 MB
Page 181 of 521

179
DS3_hr_Chap07_securite-enfants_ed02-2015

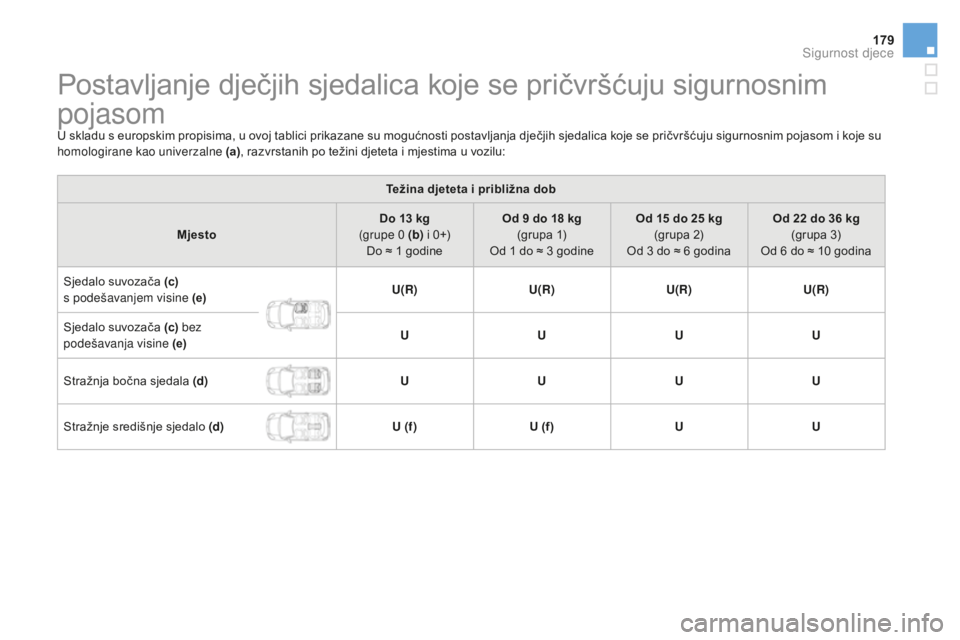

Postavljanje dječjih sjedalica koje se pričvršćuju sigurnosnim
pojasom
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom i koje su
homologirane kao univerzalne (a), razvrstanih po težini djeteta i mjestima u vozilu:
Težina djeteta i približna dob
Mjesto Do 13
kg
(grupe 0
(b) i 0+)
Do ≈ 1
godineOd 9
do 18 kg
(grupa 1)
Od 1
do ≈ 3 godineOd 15
do 25 kg
(grupa 2)
Od 3
do ≈ 6 godinaOd 22
do 36 kg
(grupa 3)
Od 6
do ≈ 10 godina
Sjedalo suvozača (c)
s
podešavanjem visine (e) U(R)
U(R)U(R)U(R)
Sjedalo suvozača (c) bez
podešavanja visine (e) U
UUU
Stražnja bočna sjedala (d) UUUU
Stražnje središnje sjedalo (d) U (f )U (f ) UU
Sigurnost djece
Page 182 of 521

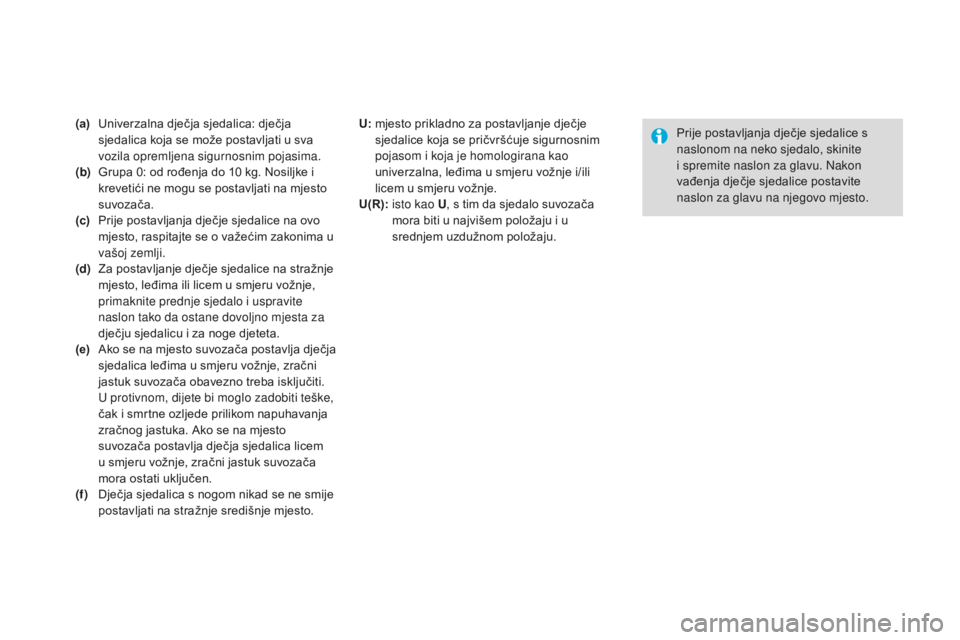

DS3_hr_Chap07_securite-enfants_ed02-2015
(a) Univerzalna dječja sjedalica: dječja
sjedalica koja se može postavljati u sva
vozila opremljena sigurnosnim pojasima.
(b)
G
rupa 0: od rođenja do 10 kg. Nosiljke i
krevetići ne mogu se postavljati na mjesto
suvozača.
(c)
P
rije postavljanja dječje sjedalice na ovo
mjesto, raspitajte se o važećim zakonima u
vašoj zemlji.
(d)
Z
a postavljanje dječje sjedalice na stražnje
mjesto, leđima ili licem u smjeru vožnje,
primaknite prednje sjedalo i uspravite
naslon tako da ostane dovoljno mjesta za
dječju sjedalicu i za noge djeteta.
(e)
A
ko se na mjesto suvozača postavlja dječja
sjedalica leđima u smjeru vožnje, zračni
jastuk suvozača obavezno treba isključiti.
U protivnom, dijete bi moglo zadobiti teške,
čak i smrtne ozljede prilikom napuhavanja
zračnog jastuka. Ako se na mjesto
suvozača postavlja dječja sjedalica licem
u smjeru vožnje, zračni jastuk suvozača
mora ostati uključen.
(f )
D
ječja sjedalica s nogom nikad se ne smije
postavljati na stražnje središnje mjesto. Prije postavljanja dječje sjedalice s
naslonom na neko sjedalo, skinite
i spremite naslon za glavu. Nakon
vađenja dječje sjedalice postavite
naslon za glavu na njegovo mjesto.
U:
m jesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i koja je homologirana kao
univerzalna, leđima u smjeru vožnje i/ili
licem u smjeru vožnje.
U(R):
i
sto kao U, s tim da sjedalo suvozača
mora biti u najvišem položaju i u
srednjem uzdužnom položaju.
Page 183 of 521

181
DS3_hr_Chap07_securite-enfants_ed02-2015

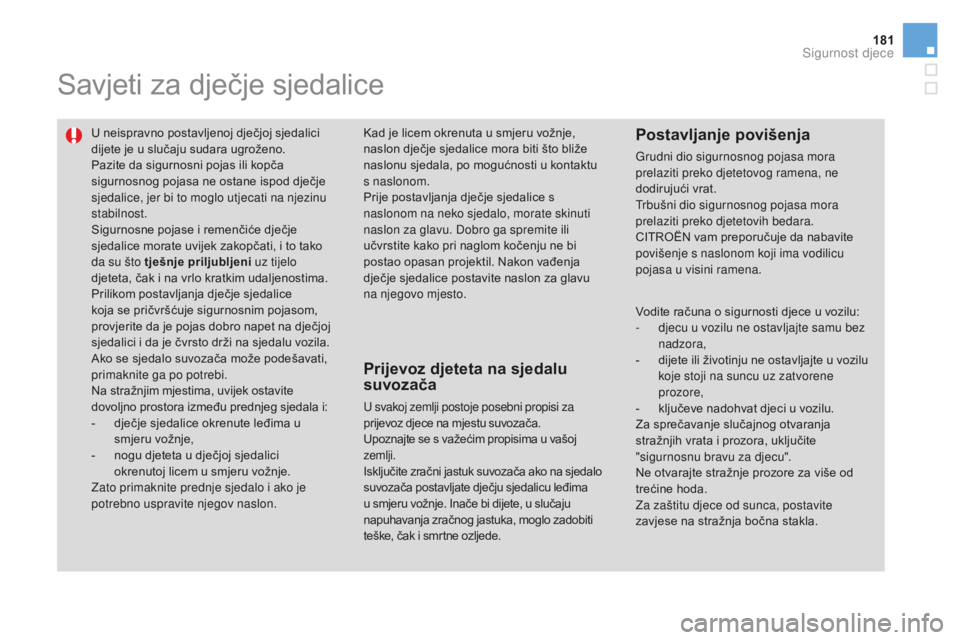

Savjeti za dječje sjedalice
U neispravno postavljenoj dječjoj sjedalici
dijete je u slučaju sudara ugroženo.
Pazite da sigurnosni pojas ili kopča
sigurnosnog pojasa ne ostane ispod dječje
sjedalice, jer bi to moglo utjecati na njezinu
stabilnost.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati, i to tako
da su što tješnje priljubljeni uz tijelo
djeteta, čak i na vrlo kratkim udaljenostima.
Prilikom postavljanja dječje sjedalice
koja se pričvršćuje sigurnosnim pojasom,
provjerite da je pojas dobro napet na dječjoj
sjedalici i da je čvrsto drži na sjedalu vozila.
Ako se sjedalo suvozača može podešavati,
primaknite ga po potrebi.
Na stražnjim mjestima, uvijek ostavite
dovoljno prostora između prednjeg sjedala i:
-
d
ječje sjedalice okrenute leđima u
smjeru vožnje,
-
n
ogu djeteta u dječjoj sjedalici
okrenutoj licem u smjeru vožnje.
Zato primaknite prednje sjedalo i ako je
potrebno uspravite njegov naslon.
Prijevoz djeteta na sjedalu
suvozača
U svakoj zemlji postoje posebni propisi za
prijevoz djece na mjestu suvozača.
Upoznajte se s važećim propisima u vašoj
zemlji.
Isključite zračni jastuk suvozača ako na sjedalo
suvozača postavljate dječju sjedalicu leđima
u smjeru vožnje. Inače bi dijete, u slučaju
napuhavanja zračnog jastuka, moglo zadobiti
teške, čak i smrtne ozljede.
Postavljanje povišenja
Grudni dio sigurnosnog pojasa mora
prelaziti preko djetetovog ramena, ne
dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora
prelaziti preko djetetovih bedara.
CITROËN vam preporučuje da nabavite
povišenje s naslonom koji ima vodilicu
pojasa u visini ramena.
Vodite računa o sigurnosti djece u vozilu:
-
d
jecu u vozilu ne ostavljajte samu bez
nadzora,
-
d
ijete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene
prozore,
-
k
ljučeve nadohvat djeci u vozilu.
Za sprečavanje slučajnog otvaranja
stražnjih vrata i prozora, uključite
"sigurnosnu bravu za djecu".
Ne otvarajte stražnje prozore za više od
trećine hoda.
Za zaštitu djece od sunca, postavite
zavjese na stražnja bočna stakla.
Kad je licem okrenuta u smjeru vožnje,
naslon dječje sjedalice mora biti što bliže
naslonu sjedala, po mogućnosti u kontaktu
s naslonom.
Prije postavljanja dječje sjedalice s
naslonom na neko sjedalo, morate skinuti
naslon za glavu. Dobro ga spremite ili
učvrstite kako pri naglom kočenju ne bi
postao opasan projektil. Nakon vađenja
dječje sjedalice postavite naslon za glavu
na njegovo mjesto.
Sigurnost djece
Page 184 of 521

DS3_hr_Chap07_securite-enfants_ed02-2015
Vaše je vozilo homologirano prema najnovijim
propisima ISOFIX.
Sjedala u vozilu opremljena su propisanim
priključcima ISOFIX.

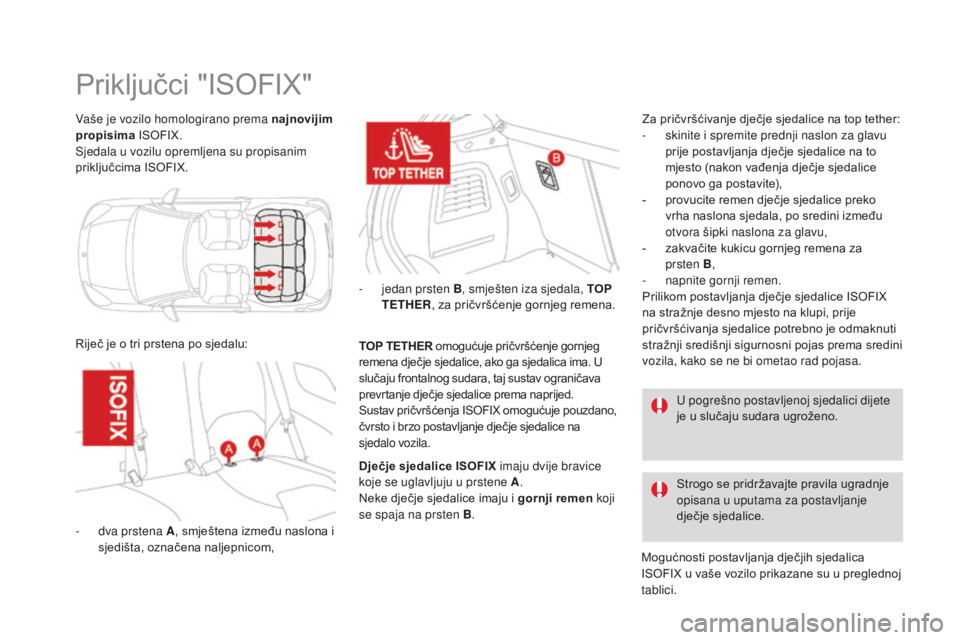

Priključci "ISOFIX"
Riječ je o tri prstena po sjedalu: -
j
edan prsten B, smješten iza sjedala, TOP
TETHER , za pričvršćenje gornjeg remena.
TOP TETHER omogućuje pričvršćenje gornjeg
remena dječje sjedalice, ako ga sjedalica ima. U
slučaju frontalnog sudara, taj sustav ograničava
prevrtanje dječje sjedalice prema naprijed.
Sustav pričvršćenja ISOFIX omogućuje pouzdano,
čvrsto i brzo postavljanje dječje sjedalice na
sjedalo vozila.
-
d
va prstena A , smještena između naslona i
sjedišta, označena naljepnicom, Dječje sjedalice ISOFIX imaju dvije bravice
koje se uglavljuju u prstene A
.
Neke dječje sjedalice imaju i gornji remen koji
se spaja na prsten B . Za pričvršćivanje dječje sjedalice na top tether:
-
s
kinite i spremite prednji naslon za glavu
prije postavljanja dječje sjedalice na to
mjesto (nakon vađenja dječje sjedalice
ponovo ga postavite),
-
p
rovucite remen dječje sjedalice preko
vrha naslona sjedala, po sredini između
otvora šipki naslona za glavu,
-
z
akvačite kukicu gornjeg remena za
prsten B
,
-
n
apnite gornji remen.
Prilikom postavljanja dječje sjedalice ISOFIX
na stražnje desno mjesto na klupi, prije
pričvršćivanja sjedalice potrebno je odmaknuti
stražnji središnji sigurnosni pojas prema sredini
vozila, kako se ne bi ometao rad pojasa.
U pogrešno postavljenoj sjedalici dijete
je u slučaju sudara ugroženo.
Strogo se pridržavajte pravila ugradnje
opisana u uputama za postavljanje
dječje sjedalice.
Mogućnosti postavljanja dječjih sjedalica
ISOFIX u vaše vozilo prikazane su u preglednoj
tablici.
Page 185 of 521

183
DS3_hr_Chap07_securite-enfants_ed02-2015

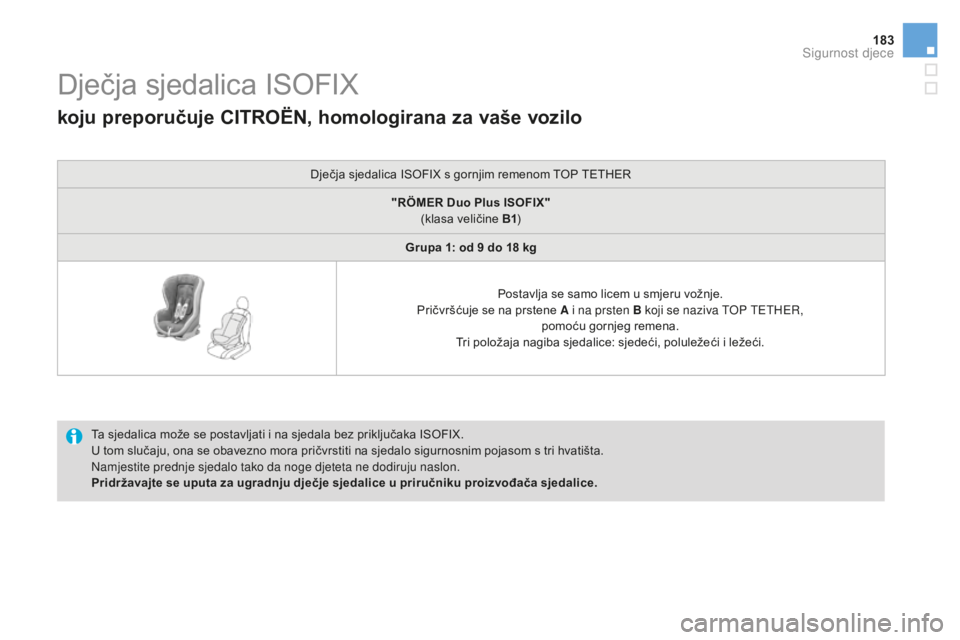

Dječja sjedalica ISOFIX
Ta sjedalica može se postavljati i na sjedala bez priključaka ISOFIX.
U tom slučaju, ona se obavezno mora pričvrstiti na sjedalo sigurnosnim pojasom s tri hvatišta.
Namjestite prednje sjedalo tako da noge djeteta ne dodiruju naslon.
Pridržavajte se uputa za ugradnju dječje sjedalice u priručniku proizvođača sjedalice.
koju preporučuje CITROËN, homologirana za vaše vozilo
Dječja sjedalica ISOFIX s gornjim remenom TOP TETHER"RÖMER Duo Plus ISOFIX" (klasa veličine B1 )
Grupa 1: od 9
do 18 kg
Postavlja se samo licem u smjeru vožnje.
Pričvršćuje se na prstene A i na prsten B koji se naziva TOP TETHER, pomoću gornjeg remena.
Tri položaja nagiba sjedalice: sjedeći, poluležeći i ležeći.
Sigurnost djece
Page 186 of 521

DS3_hr_Chap07_securite-enfants_ed02-2015

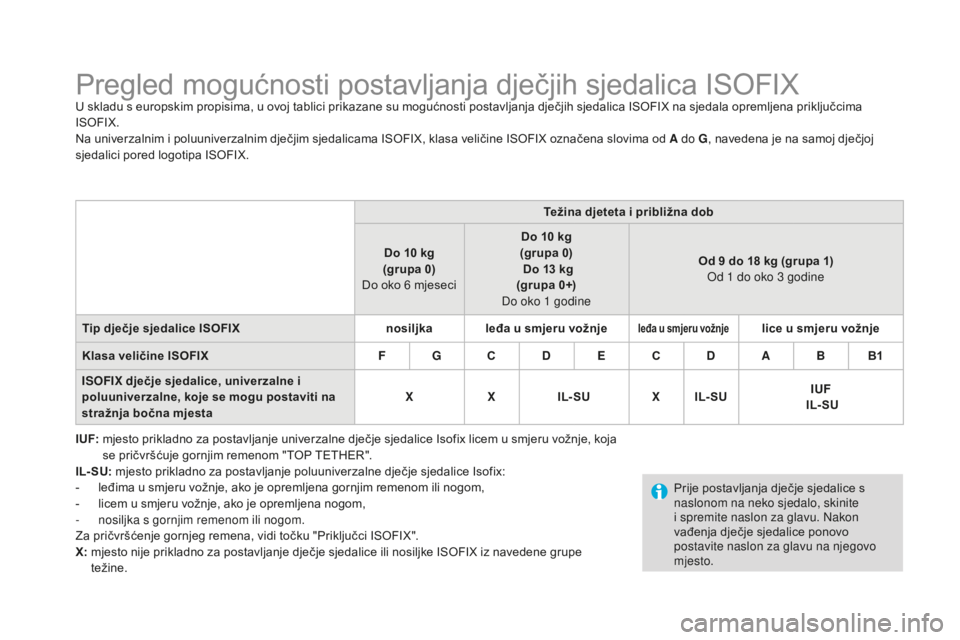

Pregled mogućnosti postavljanja dječjih sjedalica ISOFIXU skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX označena slovima od A do G, navedena je na samoj dječjoj
sjedalici pored logotipa ISOFIX.
I UF:
m
jesto prikladno za postavljanje univerzalne dječje sjedalice Isofix licem u smjeru vožnje, koja
se pričvršćuje gornjim remenom "TOP TETHER".
IL- SU: mjesto prikladno za postavljanje poluuniverzalne dječje sjedalice Isofix:
-
l
eđima u smjeru vožnje, ako je opremljena gornjim remenom ili nogom,
-
l
icem u smjeru vožnje, ako je opremljena nogom,
-
n
osiljka s gornjim remenom ili nogom.
Za pričvršćenje gornjeg remena, vidi točku "Priključci ISOFIX".
X:
m
jesto nije prikladno za postavljanje dječje sjedalice ili nosiljke ISOFIX iz navedene grupe
težine. Težina djeteta i približna dob
Do 10
kg
(grupa 0)
Do oko 6
mjeseciDo 10
kg
(grupa 0)
Do 13
kg
(grupa 0+)
Do oko 1
godineOd 9
do 18 kg (grupa 1)
Od 1
do oko 3 godine
Tip dječje sjedalice ISOFIX nosiljkaleđa u smjeru vožnje
leđa u smjeru vožnjelice u smjeru vožnje
Klasa veličine ISOFIX F GCD E CD A B B1
ISOFIX dječje sjedalice, univerzalne i
poluuniverzalne, koje se mogu postaviti na
stražnja bočna mjesta X
XIL- SU XIL- SU IUF
IL- SU
Prije postavljanja dječje sjedalice s
naslonom na neko sjedalo, skinite
i spremite naslon za glavu. Nakon
vađenja dječje sjedalice ponovo
postavite naslon za glavu na njegovo
mjesto.
Page 187 of 521

185
DS3_hr_Chap07_securite-enfants_ed02-2015
Sigurnost djece
Page 188 of 521

DS3_hr_Chap08_info-pratiques_ed02-2015

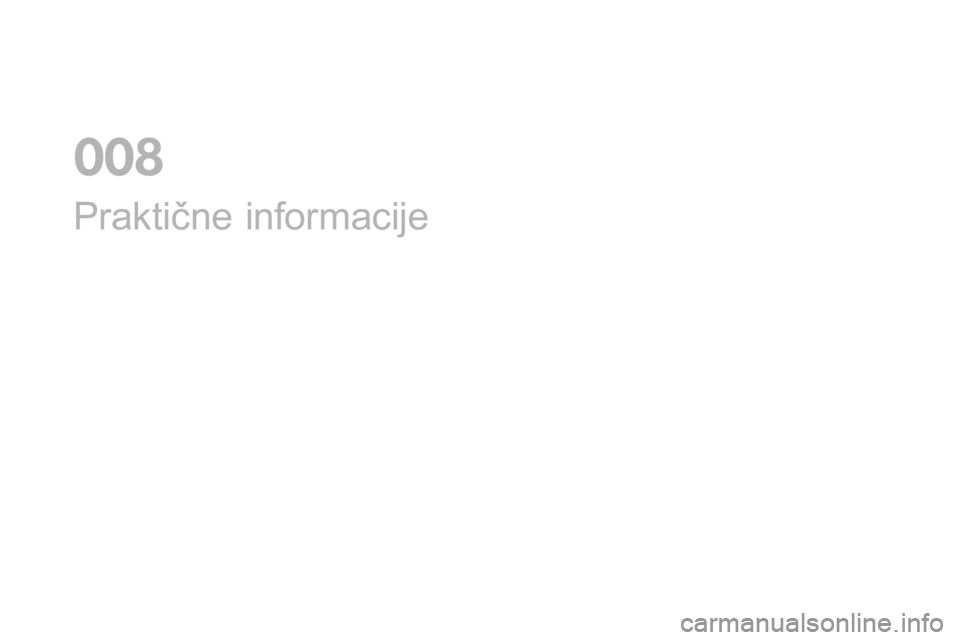

Praktične informacije
0
Page 189 of 521

DS3_hr_Chap08_info-pratiques_ed02-2015
Page 190 of 521

DS3_hr_Chap08_info-pratiques_ed02-2015
Spremnik gorivaZapremina spremnika: oko 50 litara (benzin) ili 46 litara (dizel); (ovisno o izvedbi: oko
3 0 litara (benzin ili dizel)).
Rezer va goriva
Punjenje
Na naljepnici na unutrašnjoj strani poklopca
spremnika goriva navedena je vrsta goriva za
motor vašeg vozila.
U spremnik je potrebno uliti više od 7
litara
kako bi mjerač goriva registrirao novu količinu.
Ključ se ne može izvaditi iz brave na čepu ako spremnik nije zatvoren čepom.
Prilikom otvaranja čepa može se čuti
zvuk usisavanja zraka. Taj podtlak
je normalna pojava, a nastaje zbog
brtvljenja kruga goriva.
Spremnik napunite na siguran način:
F
o bavezno ugasite motor,
F o tvorite poklopac spremnika goriva,
F
k
ljuč umetnite u bravu na čepu i okrenite ga
ulijevo, F
s
kinite čep i objesite ga na kukicu na
unutrašnjoj strani poklopca,
F nap unite spremnik, ali ne dalje od trećeg
prekida pištolja , jer bi to moglo uzrokovati
neispravnosti.
Kad završite s punjenjem:
F
č
ep postavite na otvor spremnika,
F
k
ljuč okrenite udesno i izvadite ga iz čepa,
F
z
atvorite poklopac.
Kad se razina goriva u spremniku
spusti na rezervu, pali se ova
žaruljica na ploči s instrumentima. U
trenutku prvog paljenja, u spremniku
ima još oko 5
litara goriva.
Uz sustav Stop & Start, nikada ne
punite spremnik goriva kad je motor
u režimu STOP; obavezno ključem
prekinite kontakt.
Obavezno dolijte goriva kako se spremnik ne bi
ispraznio.
Ako se spremnik potpuno isprazni (dizel),
pogledajte i točku "Provjere".
