CITROEN DS3 2017 Upute Za Rukovanje (in Croatian)

189
DS3_hr_Chap08_info-pratiques_ed02-2015

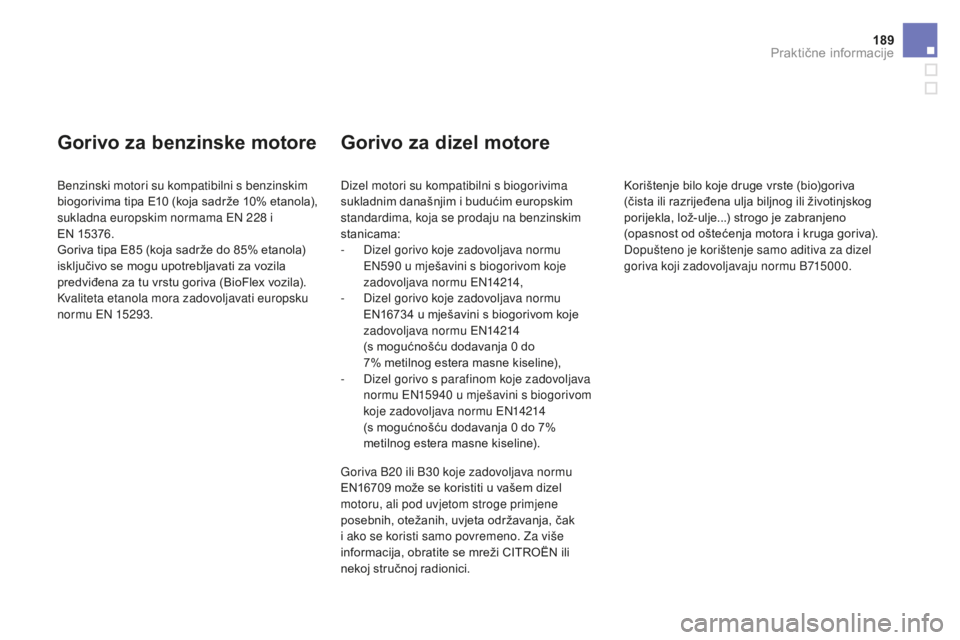

Gorivo za benzinske motore
Benzinski motori su kompatibilni s benzinskim
biogorivima tipa E10 (koja sadrže 10% etanola),
sukladna europskim normama EN 228
i
EN 15376.
Goriva tipa E85
(koja sadrže do 85% etanola)
isključivo se mogu upotrebljavati za vozila
predviđena za tu vrstu goriva (BioFlex vozila).
Kvaliteta etanola mora zadovoljavati europsku
normu EN 15293.
Gorivo za dizel motore
Dizel motori su kompatibilni s biogorivima
sukladnim današnjim i budućim europskim
standardima, koja se prodaju na benzinskim
stanicama:
-

D
izel gorivo koje zadovoljava normu
EN590
u mješavini s biogorivom koje
zadovoljava normu EN14214,
-

D
izel gorivo koje zadovoljava normu
EN16734
u mješavini s biogorivom koje
zadovoljava normu EN14214

(s mogućnošću dodavanja 0
do
7% metilnog estera masne kiseline),
-

D
izel gorivo s parafinom koje zadovoljava
normu EN15940
u mješavini s biogorivom
koje zadovoljava normu EN14214

(s mogućnošću dodavanja 0
do 7%
metilnog estera masne kiseline).
Goriva B20
ili B30 koje zadovoljava normu
EN16709
može se koristiti u vašem dizel
motoru, ali pod uvjetom stroge primjene
posebnih, otežanih, uvjeta održavanja, čak
i ako se koristi samo povremeno. Za više
informacija, obratite se mreži CITROËN ili
nekoj stručnoj radionici. Korištenje bilo koje druge vrste (bio)goriva
(čista ili razrijeđena ulja biljnog ili životinjskog
porijekla, lož-ulje...) strogo je zabranjeno
(opasnost od oštećenja motora i kruga goriva).
Dopušteno je korištenje samo aditiva za dizel
goriva koji zadovoljavaju normu B715000.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

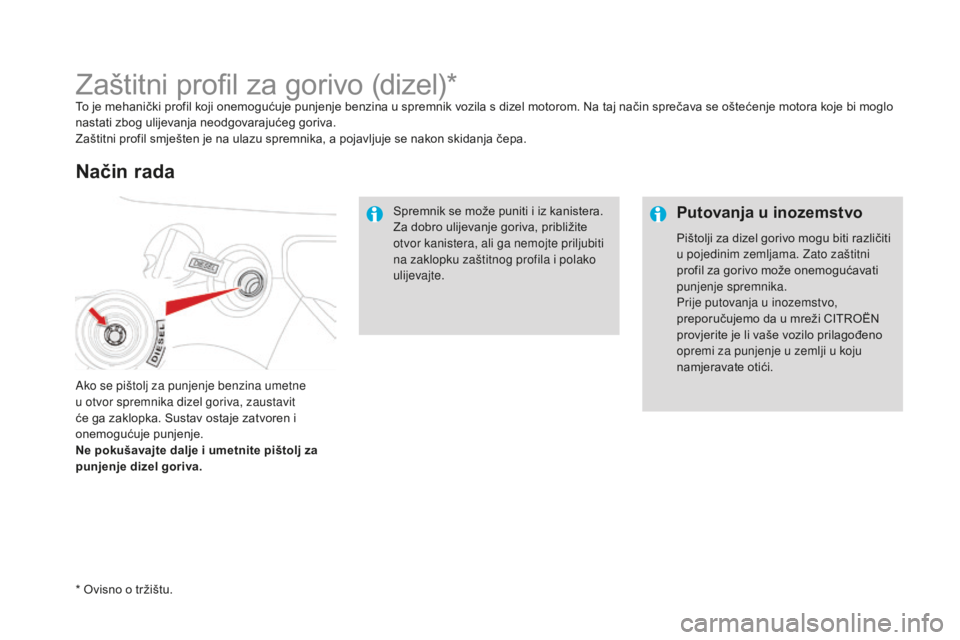

Zaštitni profil za gorivo (dizel)*To je mehanički profil koji onemogućuje punjenje benzina u spremnik vozila s dizel motorom. Na taj način sprečava se oštećenje motora koje bi moglo
nastati zbog ulijevanja neodgovarajućeg goriva.
Zaštitni profil smješten je na ulazu spremnika, a pojavljuje se nakon skidanja čepa.
Način rada
Ako se pištolj za punjenje benzina umetne
u otvor spremnika dizel goriva, zaustavit
će ga zaklopka. Sustav ostaje zatvoren i
onemogućuje punjenje.
Ne pokušavajte dalje i umetnite pištolj za
punjenje dizel goriva.Spremnik se može puniti i iz kanistera.
Za dobro ulijevanje goriva, približite
otvor kanistera, ali ga nemojte priljubiti
na zaklopku zaštitnog profila i polako
ulijevajte.
Putovanja u inozemstvo
Pištolji za dizel gorivo mogu biti različiti
u pojedinim zemljama. Zato zaštitni
profil za gorivo može onemogućavati
punjenje spremnika.
Prije putovanja u inozemstvo,
preporučujemo da u mreži CITROËN
provjerite je li vaše vozilo prilagođeno
opremi za punjenje u zemlji u koju
namjeravate otići.
* Ovisno o tržištu.

191
DS3_hr_Chap08_info-pratiques_ed02-2015

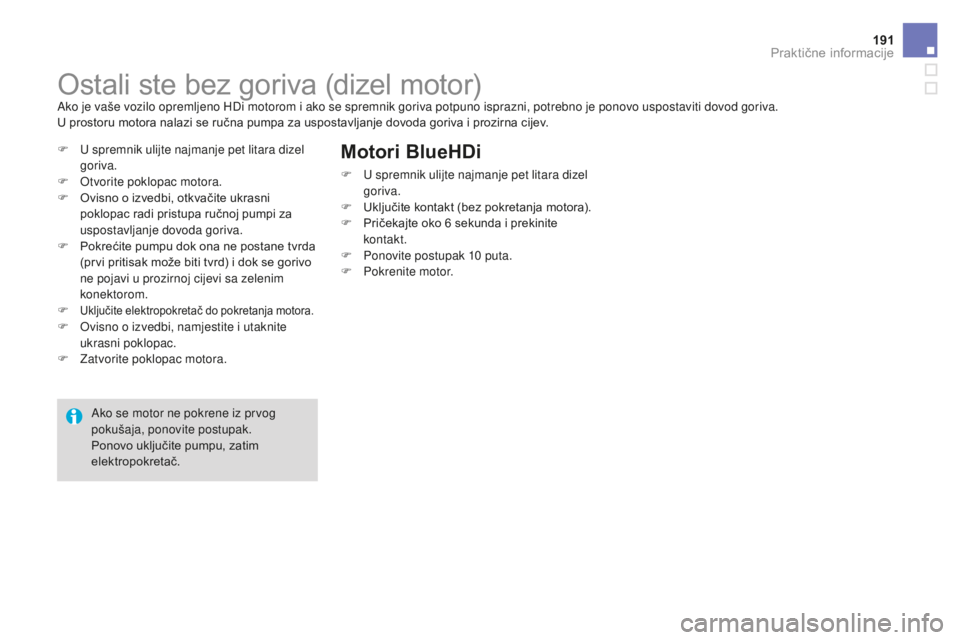

Ostali ste bez goriva (dizel motor)Ako je vaše vozilo opremljeno HDi motorom i ako se spremnik goriva potpuno isprazni, potrebno je ponovo uspostaviti dovod goriva.
U prostoru motora nalazi se ručna pumpa za uspostavljanje dovoda goriva i prozirna cijev.
F
U
spremnik ulijte najmanje pet litara dizel
goriva.
F

O
tvorite poklopac motora.
F

O
visno o izvedbi, otkvačite ukrasni
poklopac radi pristupa ručnoj pumpi za
uspostavljanje dovoda goriva.
F

P
okrećite pumpu dok ona ne postane tvrda
(prvi pritisak može biti tvrd) i dok se gorivo
ne pojavi u prozirnoj cijevi sa zelenim
konektorom.
F

Uključite elektropokretač do pokretanja motora.F Ovisno o izvedbi, namjestite i utaknite ukrasni poklopac.
F

Z
atvorite poklopac motora.
Motori BlueHDi
F U spremnik ulijte najmanje pet litara dizel goriva.
F

U
ključite kontakt (bez pokretanja motora).
F

P
ričekajte oko 6 sekunda i prekinite
kontakt.
F

P
onovite postupak 10 puta.
F

P
okrenite motor.
Ako se motor ne pokrene iz prvog
pokušaja, ponovite postupak.
Ponovo uključite pumpu, zatim
elektropokretač.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015
Aditiv AdBlue® i sustav SCR
za dizel motore BlueHDi
Radi poštivanja okoliša i zadovoljavanja nove
norme Euro 6, bez smanjivanja per formansi
svojih dizel motora i bez povećavanja potrošnje
goriva, CITROËN oprema svoja vozila
sustavom SCR (selektivna katalitička redukcija)
i pročistačem čestica (FAP) za obradu ispušnih
plinova.
Sustav SCR
Zahvaljujući aditivu AdBlue® koji sadrži ureju,
katalizator pretvara do 85% dušikovih oksida
(NOx) u dušik i vodu, koji su neškodljivi za
zdravlje i okoliš. Aditiv AdBlue
® se nalazi u posebnom
spremniku ispod prtljažnika, u stražnjem dijelu
vozila. Njegov kapacitet je 17
litara, što je
dovoljno za oko 20
000 km prije prikaza poruke
upozorenja da je dosegnuta rezerva s kojom se
može prijeći još 2
400 km.
Prilikom svakog redovitog održavanja vašeg
vozila u mreži CITROËN ili u nekoj stručnoj
radionici, spremnik aditiva AdBlue
® se puni,
kako bi se osigurao ispravan rad sustava SCR.
Ako procijenjena kilometraža između
dva intervala održavanja premaši prag od
20

000

km, preporučuje se odlazak u mrežu
CITROËN ili u neku stručnu radionicu radi
dolijevanja potrebne količine aditiva. Ako je spremnik AdBlue
® prazan,
postoji sigurnosni sustav koji
onemogućuje ponovno pokretanje
motora.
Ako je sustav SCR neispravan, emisije
štetnih tvari iz vašeg vozila više ne
zadovoljavaju normu Euro 6: vaše
vozilo postaje onečišćivač.
Ako se potvrdi neispravnost sustava
SCR, morate se što prije obratiti mreži
CITROËN ili nekoj stručnoj radionici:
nakon prijeđenih 1

100

km, automatski
se uključuje sigurnosni sustav koji
onemogućuje pokretanje motora.

193
DS3_hr_Chap08_info-pratiques_ed02-2015

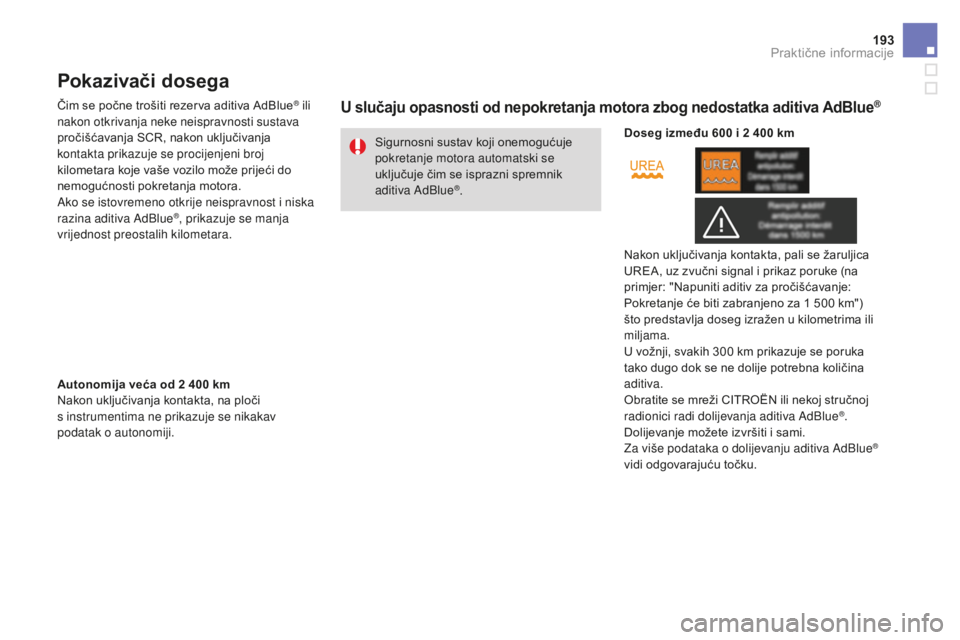

Pokazivači dosega
Čim se počne trošiti rezerva aditiva AdBlue® ili
nakon otkrivanja neke neispravnosti sustava
pročišćavanja SCR, nakon uključivanja
kontakta prikazuje se procijenjeni broj
kilometara koje vaše vozilo može prijeći do
nemogućnosti pokretanja motora.
Ako se istovremeno otkrije neispravnost i niska
razina aditiva AdBlue
®, prikazuje se manja
vrijednost preostalih kilometara. Sigurnosni sustav koji onemogućuje
pokretanje motora automatski se
uključuje čim se isprazni spremnik
aditiva AdBlue
®.
U slučaju opasnosti od nepokretanja motora zbog nedostatka aditiva AdBlue®
Autonomija veća od 2 400 km
N akon uključivanja kontakta, na ploči
s


instrumentima ne prikazuje se nikakav
podatak o autonomiji. Doseg između 600
i 2 400 km
Nakon uključivanja kontakta, pali se žaruljica
UREA, uz zvučni signal i prikaz poruke (na
primjer: "Napuniti aditiv za pročišćavanje:
Pokretanje će biti zabranjeno za 1 500 km")
što predstavlja doseg izražen u kilometrima ili
miljama.
U vožnji, svakih 300 km prikazuje se poruka
tako dugo dok se ne dolije potrebna količina
aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Za više podataka o dolijevanju aditiva AdBlue
®
vidi odgovarajuću točku.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

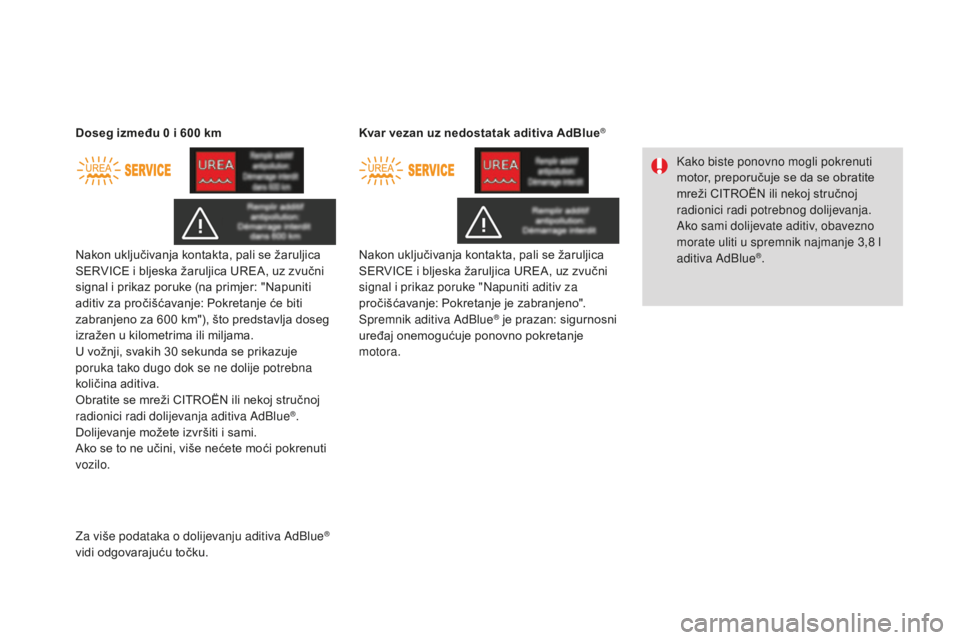

Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke (na primjer: "Napuniti
aditiv za pročišćavanje: Pokretanje će biti
zabranjeno za 600 km"), što predstavlja doseg
izražen u kilometrima ili miljama.
U vožnji, svakih 30
sekunda se prikazuje
poruka tako dugo dok se ne dolije potrebna
količina aditiva.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi dolijevanja aditiva AdBlue
®.
Dolijevanje možete izvršiti i sami.
Ako se to ne učini, više nećete moći pokrenuti
vozilo. Doseg između 0

i 600

km
Nakon uključivanja kontakta, pali se žaruljica
SERVICE i bljeska žaruljica UREA, uz zvučni
signal i prikaz poruke "Napuniti aditiv za
pročišćavanje: Pokretanje je zabranjeno".
Spremnik aditiva AdBlue
® je prazan: sigurnosni
uređaj onemogućuje ponovno pokretanje
motora. Kvar vezan uz nedostatak aditiva AdBlue
®
Kako biste ponovno mogli pokrenuti
motor, preporučuje se da se obratite
mreži CITROËN ili nekoj stručnoj
radionici radi potrebnog dolijevanja.
Ako sami dolijevate aditiv, obavezno
morate uliti u spremnik najmanje 3,8
l
aditiva AdBlue
®.
Za više podataka o dolijevanju aditiva AdBlue
®
vidi odgovarajuću točku.

195
DS3_hr_Chap08_info-pratiques_ed02-2015

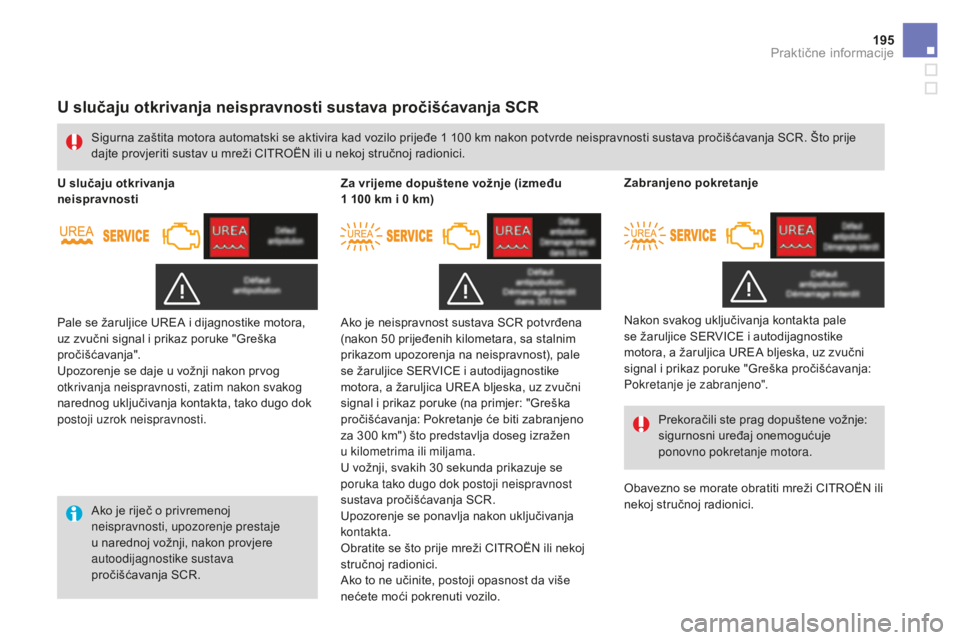

U slučaju otkrivanja neispravnosti sustava pročišćavanja SCR
Ako je riječ o privremenoj
neispravnosti, upozorenje prestaje
u narednoj vožnji, nakon provjere
autoodijagnostike sustava
pročišćavanja SCR. Sigurna zaštita motora automatski se aktivira kad vozilo prijeđe 1 100 km nakon potvrde neispravnosti sustava pročišćavanja SCR. Što prije
dajte provjeriti sustav u mreži CITROËN ili u nekoj stručnoj radionici.
U slučaju otkrivanja
neispravnosti Za vrijeme dopuštene vožnje (između
1 100 km i 0 km)
Pale se žaruljice UREA i dijagnostike motora,
uz zvučni signal i prikaz poruke "Greška
pročišćavanja".
Upozorenje se daje u vožnji nakon prvog
otkrivanja neispravnosti, zatim nakon svakog
narednog uključivanja kontakta, tako dugo dok
postoji uzrok neispravnosti. Ako je neispravnost sustava SCR potvrđena
(nakon 50 prijeđenih kilometara, sa stalnim
prikazom upozorenja na neispravnost), pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke (na primjer: "Greška
pročišćavanja: Pokretanje će biti zabranjeno
za 300 km") što predstavlja doseg izražen
u

kilometrima ili miljama.
U vožnji, svakih 30 sekunda prikazuje se
poruka tako dugo dok postoji neispravnost
sustava pročišćavanja SCR.
Upozorenje se ponavlja nakon uključivanja
kontakta.
Obratite se što prije mreži CITROËN ili nekoj
stručnoj radionici.
Ako to ne učinite, postoji opasnost da više
nećete moći pokrenuti vozilo. Prekoračili ste prag dopuštene vožnje:
sigurnosni uređaj onemogućuje
ponovno pokretanje motora.
Nakon svakog uključivanja kontakta pale
se žaruljice SERVICE i autodijagnostike
motora, a žaruljica UREA bljeska, uz zvučni
signal i prikaz poruke "Greška pročišćavanja:
Pokretanje je zabranjeno". Zabranjeno pokretanje
Obavezno se morate obratiti mreži CITROËN ili
nekoj stručnoj radionici.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015
Smrzavanje aditiva AdBlue ®
Čuvajte AdBlue® izvan dosega djece, u
originalnom pakiranju.
Nikada nemojte prelijevati AdBlue
®
u neku drugu posudu, jer bi izgubio
svojstva čistoće.
Aditiv se nikada ne smije razrjeđivati vodom.Nikada ne ulijevajte aditiv u spremnik
dizel goriva.
Aditiv se nikada ne smije dolijevati iz
uređaja za distribuciju AdBlue
® koji se
koristi za kamione.
Spremnik aditiva AdBlue
® puni se prilikom
svakog redovitog održavnja vozila u mreži
CITROËN ili u nekoj stručnoj radionici.
Međutim, s obzirom na kapacitet spremnika,
možda će biti potrebna dolijevanja aditiva
između dva održavanja, naročito u slučaju
upozorenja (žaruljice i poruka).
Možete se obratiti mreži CITROËN ili nekoj
stručnoj radionici.
Ako to namjeravate učiniti sami, pažljivo
pročitajte sljedeća upozorenja.

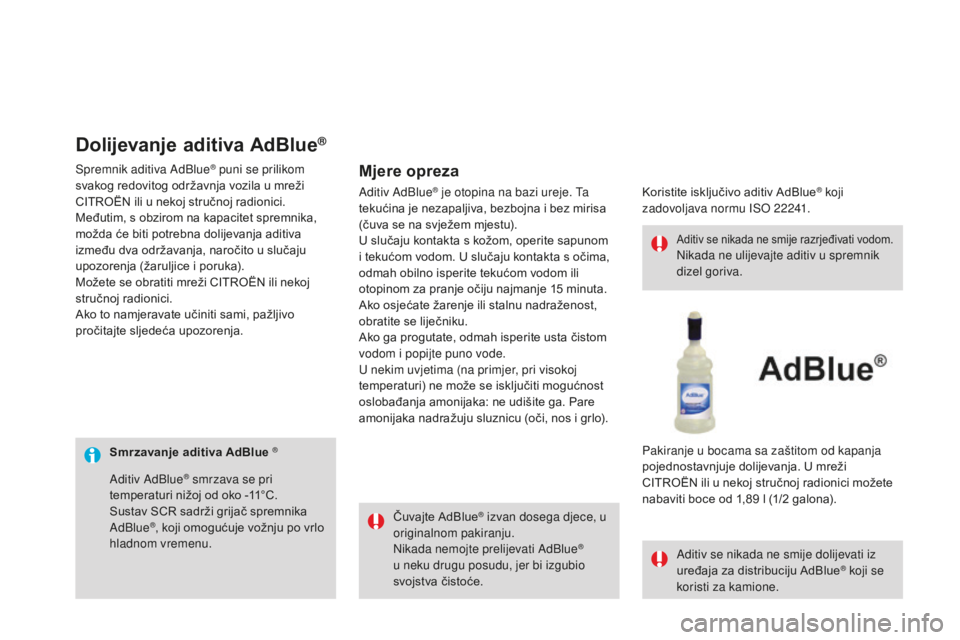

Dolijevanje aditiva AdBlue®
Mjere opreza
Koristite isključivo aditiv AdBlue® koji
zadovoljava normu ISO 22241.
Pakiranje u bocama sa zaštitom od kapanja
pojednostavnjuje dolijevanja. U mreži
CITROËN ili u nekoj stručnoj radionici možete
nabaviti boce od 1,89

l (1/2

galona).
Aditiv AdBlue® je otopina na bazi ureje. Ta
tekućina je nezapaljiva, bezbojna i bez mirisa
(čuva se na svježem mjestu).
U slučaju kontakta s kožom, operite sapunom
i tekućom vodom. U slučaju kontakta s očima,
odmah obilno isperite tekućom vodom ili
otopinom za pranje očiju najmanje 15
minuta.
Ako osjećate žarenje ili stalnu nadraženost,
obratite se liječniku.
Ako ga progutate, odmah isperite usta čistom
vodom i popijte puno vode.
U nekim uvjetima (na primjer, pri visokoj
temperaturi) ne može se isključiti mogućnost
oslobađanja amonijaka: ne udišite ga. Pare
amonijaka nadražuju sluznicu (oči, nos i grlo).
Aditiv AdBlue
® smrzava se pri
temperaturi nižoj od oko -11°C.
Sustav SCR sadrži grijač spremnika
AdBlue
®, koji omogućuje vožnju po vrlo
hladnom vremenu.

197
DS3_hr_Chap08_info-pratiques_ed02-2015
Ne čuvajte boce aditiva AdBlue® u
vozilu.
AdBlue
® se smrzava ispod oko -11°C, a
razlaže se iznad 25°C. Preporučuje se da se
boce čuvaju na svježem mjestu, zaštićene od
izravnog sunčevog zračenja.
Pod takvim uvjetima, aditiv se može čuvati
najmanje jednu godinu.
Ako je aditiv smrznut, može se koristiti nakon
potpunog odmrzavanja na okolnom zraku.
Preporuke za skladištenje
Prije dolijevanja aditiva, provjerite da je vozilo
parkirano na ravnoj i horizontalnoj površini.
Po zimi, provjerite da je temperatura viša
od -11°C. Ako nije, AdBlue
® se smrzava i ne
može se uliti u spremnik. Parkirajte vozilo
nekoliko sati na nekom manje hladnom mjestu.
Postupak
F Prekinite kontakt i izvadite ključ.
F
Z
a pristup spremniku aditiva AdBlue
®,
podignite tepih u prtljažniku i, ovisno
o

opremi, izvadite rezervni kotač i/ili kutiju
za stvari.
F

O

krenite crni čep za četvrtinu kruga
u

smjeru suprotnom od kazaljki na satu,
bez pritiskanja i izvadite ga prema gore.
F

O

krenite plavi čep za šestinu kruga
u

smjeru suprotnom od kazaljki na satu.
F

I

zvadite čep prema gore.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015
Va žno: ako je spremnik aditiva AdBlue®
potpuno prazan - što se potvrđuje
porukama upozorenja i nemogućnošću
pokretanja motora -, obavezno morate
uliti najmanje 3,8

l (odnosno dvije boce
od 1,89

l). U slučaju prskanja aditiva, obilno
isperite hladnom vodom ili obrišite
vlažnom krpom.
U slučaju kristalizacije aditiva, uklonite
kristale spužvom i toplom vodom.
Va žno:
u slučaju dolijevanja
u ispražnjen spremnik aditiva
,
na što upozorava poruka "Napuniti
aditiv za pročišćavanje: Pokretanje
je zabranjeno", obavezno morate
pričekati oko 5 minuta prije ponovnog
uključivanja kontakta, bez otvaranja
vrata vozača, otključavanja vozila ni
umetanja ključa u kontakt bravu .
Uključite kontakt i nakon 10 sekunda
pokrenite motor.
F

U

zmite bocu aditiva AdBlue
®. Provjerite
rok trajanja i pažljivo pročitajte pravila
korištenja na naljepnici prije ulijevanja
sadržaja boce u spremnik aditiva AdBlue
®.
Ne bacajte boce aditiva AdBlue
®
u

kućni otpad. Odložite ih u kontejner
predviđen za tu svrhu ili ih predajte u
vašem prodajnom mjestu.
F

N

akon ulijevanja i odmicanja boce, ako
ima tragova curenja, obrišite obod otvora
spremnika vlažnom krpom.
F

P

ostavite plavi čep na otvor spremnika
i okrenite ga za šestinu kruga u smjeru
kazaljki na satu.
F
P
ostavite crni čep i okrenite ga za četvrtinu
kruga u smjeru kazaljki na satu, bez
pritiskanja. Provjerite da je oznaka na čepu
nasuprot oznaci na nosaču.
F

O

visno o opremi, postavite rezervni kotač
i/ili kutiju za stvari na dno prtljažnika.
F

P

ostavite tepih prtljažnika i zatvorite
poklopac prtljažnika.
