CITROEN DS3 2017 Upute Za Rukovanje (in Croatian)

209
DS3_hr_Chap08_info-pratiques_ed02-2015

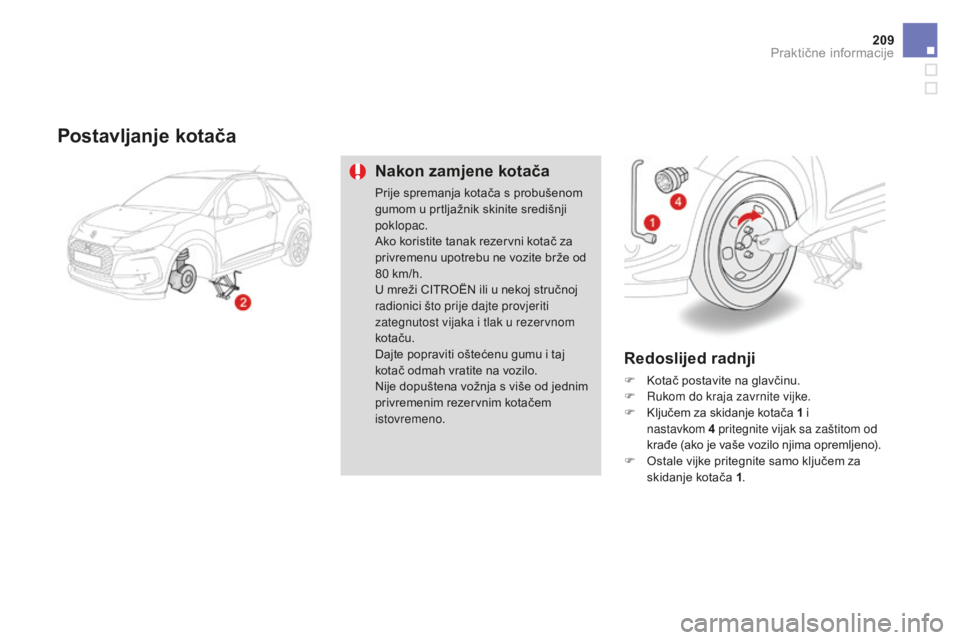

Postavljanje kotača
Nakon zamjene kotača
Prije spremanja kotača s probušenom
gumom u prtljažnik skinite središnji
poklopac.
Ako koristite tanak rezervni kotač za
privremenu upotrebu ne vozite brže od
80 km/h.
U mreži CITROËN ili u nekoj stručnoj
radionici što prije dajte provjeriti
zategnutost vijaka i tlak u rezervnom
kotaču.
Dajte popraviti oštećenu gumu i taj
kotač odmah vratite na vozilo.
Nije dopuštena vožnja s više od jednim
privremenim rezervnim kotačem
istovremeno.
Redoslijed radnji
F Kotač postavite na glavčinu.
F R ukom do kraja zavrnite vijke.
F

K
ljučem za skidanje kotača 1 i
nastavkom
4

pritegnite vijak sa zaštitom od
krađe (ako je vaše vozilo njima opremljeno).
F

O
stale vijke pritegnite samo ključem za
skidanje kotača 1 .
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

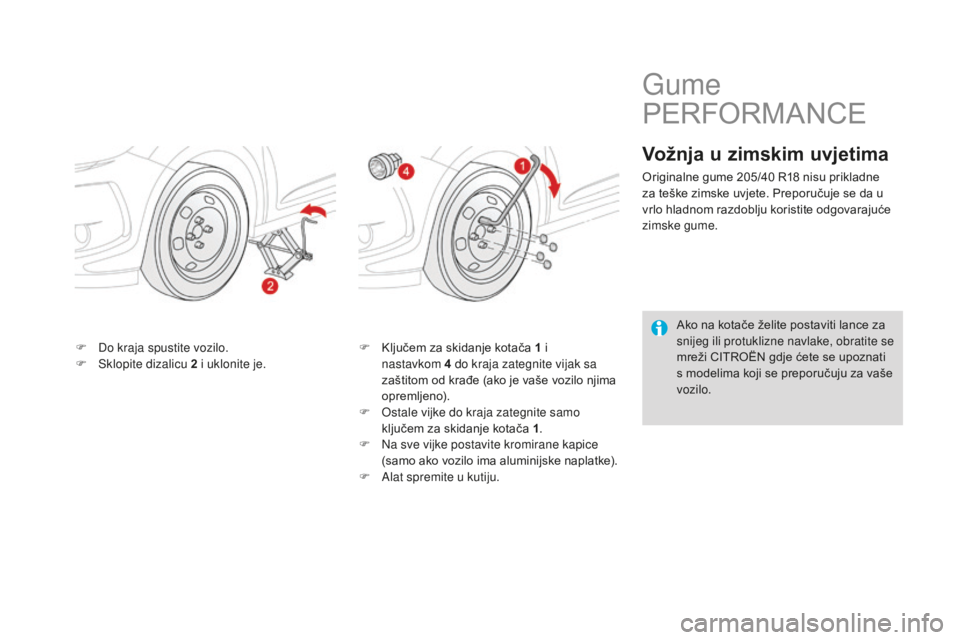

F Do kraja spustite vozilo.
F Sk lopite dizalicu 2 i uklonite je. F
K ljučem za skidanje kotača 1 i
nastavkom 4 do kraja zategnite vijak sa
zaštitom od krađe (ako je vaše vozilo njima
opremljeno).
F

O
stale vijke do kraja zategnite samo
ključem za skidanje kotača 1 .
F

N
a sve vijke postavite kromirane kapice
(samo ako vozilo ima aluminijske naplatke).
F

A
lat spremite u kutiju.
Gume
PERFORMANCE
Vožnja u zimskim uvjetima
Originalne gume 205/40 R18 nisu prikladne
z a teške zimske uvjete. Preporučuje se da u
vrlo hladnom razdoblju koristite odgovarajuće
zimske gume.
Ako na kotače želite postaviti lance za
snijeg ili protuklizne navlake, obratite se
mreži CITROËN gdje ćete se upoznati
s modelima koji se preporučuju za vaše
vozilo.

2 11
DS3_hr_Chap08_info-pratiques_ed02-2015
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini.

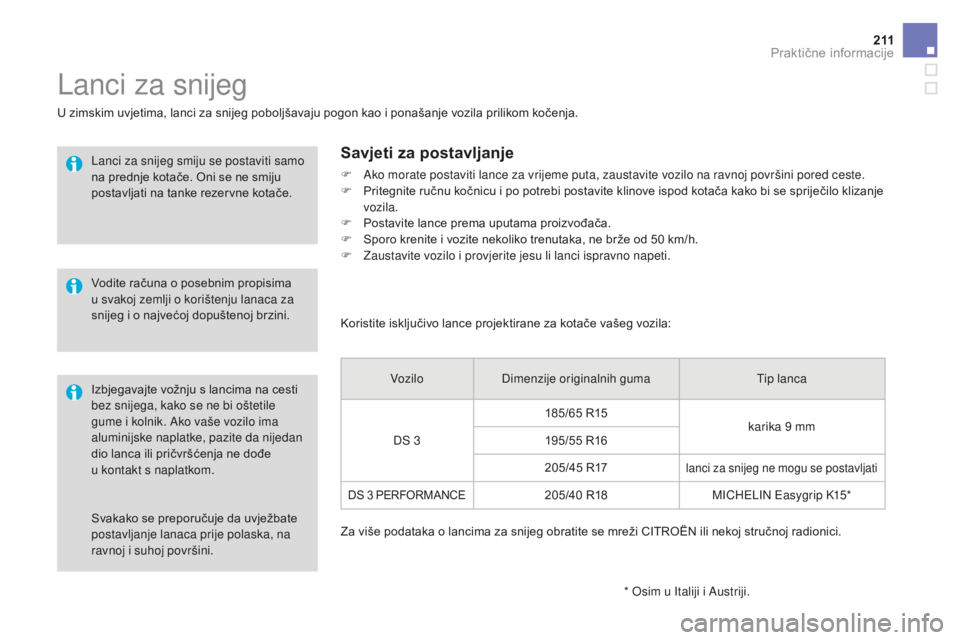

Lanci za snijeg
U zimskim uvjetima, lanci za snijeg poboljšavaju pogon kao i ponašanje vozila prilikom kočenja.Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se ne smiju
postavljati na tanke rezervne kotače.
Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Izbjegavajte vožnju s lancima na cesti
bez snijega, kako se ne bi oštetile
gume i kolnik. Ako vaše vozilo ima
aluminijske naplatke, pazite da nijedan
dio lanca ili pričvršćenja ne dođe
u
kontakt s naplatkom.
Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pored ceste.
F P ritegnite ručnu kočnicu i po potrebi postavite klinove ispod kotača kako bi se spriječilo klizanje
vozila.
F

P
ostavite lance prema uputama proizvođača.
F

S
poro krenite i vozite nekoliko trenutaka, ne brže od 50 km/h.
F

Z
austavite vozilo i provjerite jesu li lanci ispravno napeti.
Koristite isključivo lance projektirane za kotače vašeg vozila: Vozilo Dimenzije originalnih guma Tip lanca
DS 3 185/65
R15karika 9


mm
195/55
R16
205/45
R17
lanci za snijeg ne mogu se postavljati
DS 3 PERFORMANCE205/40 R18M ICHELIN Easygrip K15*
Za više podataka o lancima za snijeg obratite se mreži CITROËN ili nekoj stručnoj radionici.
* Osim u Italiji i Austriji.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

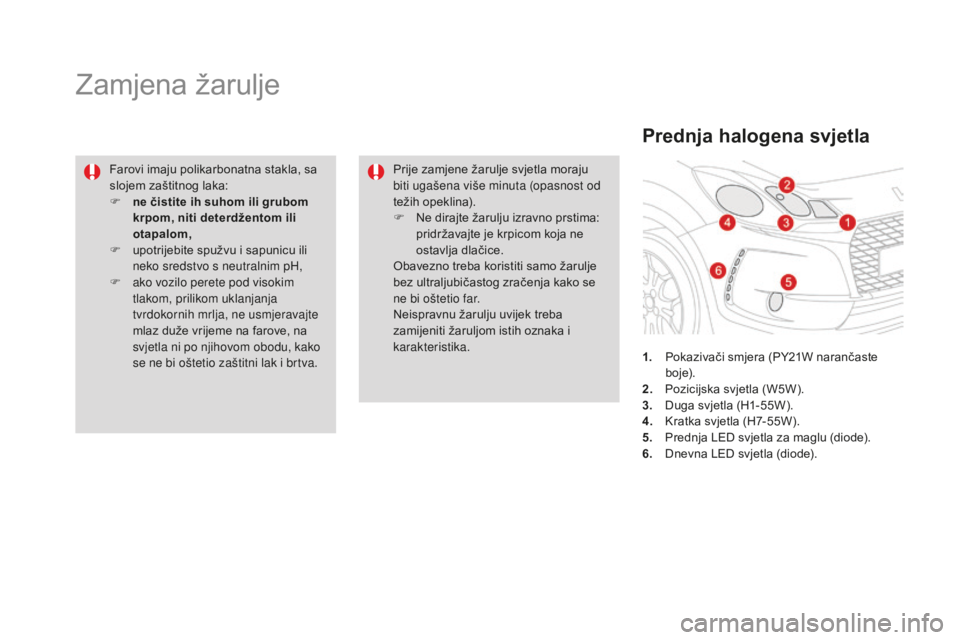

Zamjena žarulje
Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili
neko sredstvo s neutralnim pH,
F

a
ko vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva.
Prednja halogena svjetla
1. Pokazivači smjera (PY21W narančaste b o j e).
2.
P

ozicijska svjetla (W5W).
3.
D

uga svjetla (H1-55W).
4.
K

ratka svjetla (H7-55W).
5.
P

rednja LED svjetla za maglu (diode).
6.
D

nevna LED svjetla (diode).
Prije zamjene žarulje svjetla moraju
biti ugašena više minuta (opasnost od
težih opeklina).
F

N

e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne
ostavlja dlačice.
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se
ne bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom istih oznaka i
karakteristika.

213
DS3_hr_Chap08_info-pratiques_ed02-2015

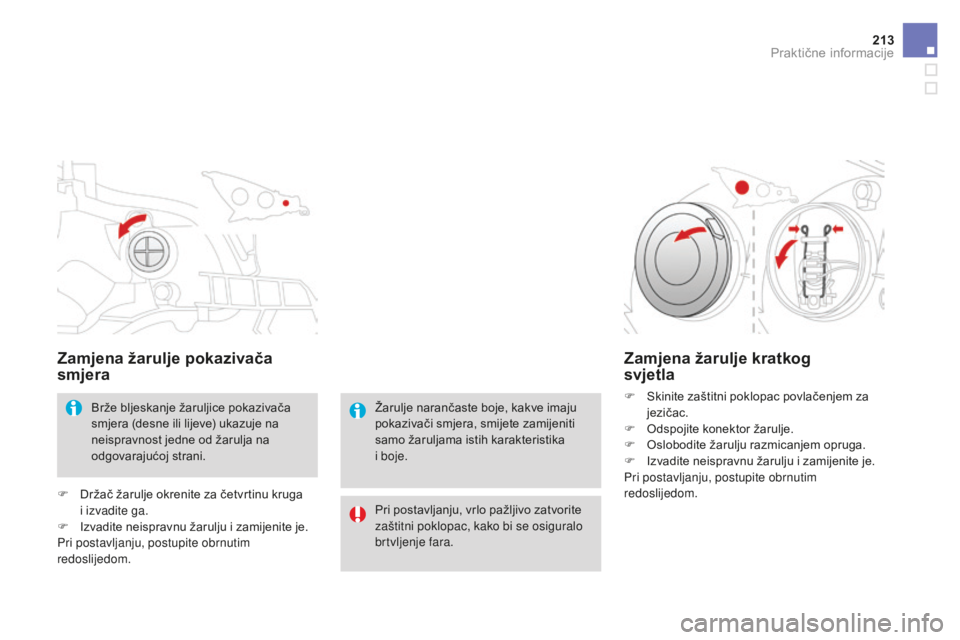

Zamjena žarulje pokazivača
smjera
Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) ukazuje na
neispravnost jedne od žarulja na
odgovarajućoj strani.
F

D

ržač žarulje okrenite za četvrtinu kruga
i

izvadite ga.
F

I

zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena žarulje kratkog
svjetla
F Skinite zaštitni poklopac povlačenjem za jezičac.
F

O
dspojite konektor žarulje.
F

O
slobodite žarulju razmicanjem opruga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika
i

boje.
Pri postavljanju, vrlo pažljivo zatvorite
zaštitni poklopac, kako bi se osiguralo
brtvljenje fara.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

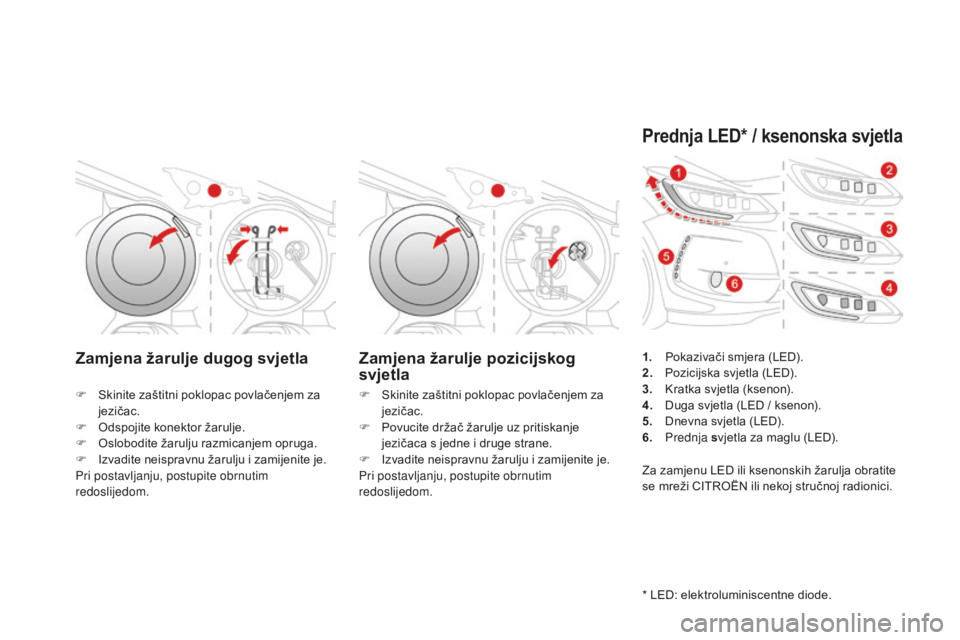

Zamjena žarulje dugog svjetlaZamjena žarulje pozicijskog
svjetla
F Skinite zaštitni poklopac povlačenjem za
jezičac.
F

O
dspojite konektor žarulje.
F

O
slobodite žarulju razmicanjem opruga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom. F
S kinite zaštitni poklopac povlačenjem za
jezičac.
F

P
ovucite držač žarulje uz pritiskanje
jezičaca s jedne i druge strane.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Prednja LED* / ksenonska svjetla
* LED: elektroluminiscentne diode. 1.
P
okazivači smjera (LED).
2.
P
ozicijska svjetla (LED).
3.
K
ratka svjetla (ksenon).
4.
D
uga svjetla (LED / ksenon).
5.
D
nevna svjetla (LED).
6.

Prednja
svjetla za maglu (LED).
Za zamjenu LED ili ksenonskih žarulja obratite
se mreži CITROËN ili nekoj stručnoj radionici.

215
DS3_hr_Chap08_info-pratiques_ed02-2015

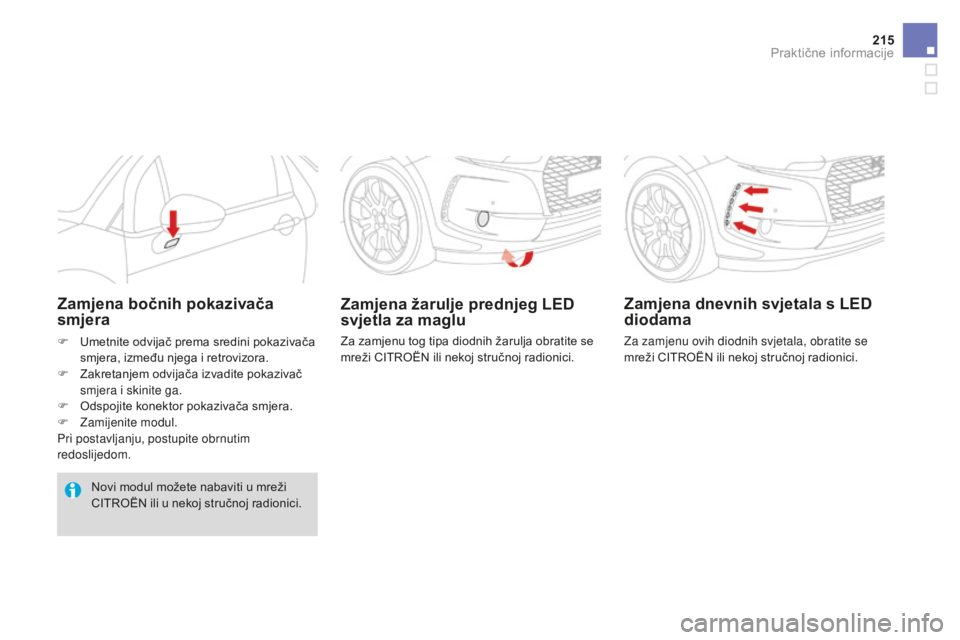

Zamjena žarulje prednjeg LED
svjetla za maglu
Zamjena bočnih pokazivača
smjera
F Umetnite odvijač prema sredini pokazivača
smjera, između njega i retrovizora.
F

Z
akretanjem odvijača izvadite pokazivač
smjera i skinite ga.
F

O
dspojite konektor pokazivača smjera.
F

Z
amijenite modul.
Pri postavljanju, postupite obrnutim
redoslijedom.
Novi modul možete nabaviti u mreži
CITROËN ili u nekoj stručnoj radionici.
Zamjena dnevnih svjetala s LED
diodama
Za zamjenu ovih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Za zamjenu tog tipa diodnih žarulja obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

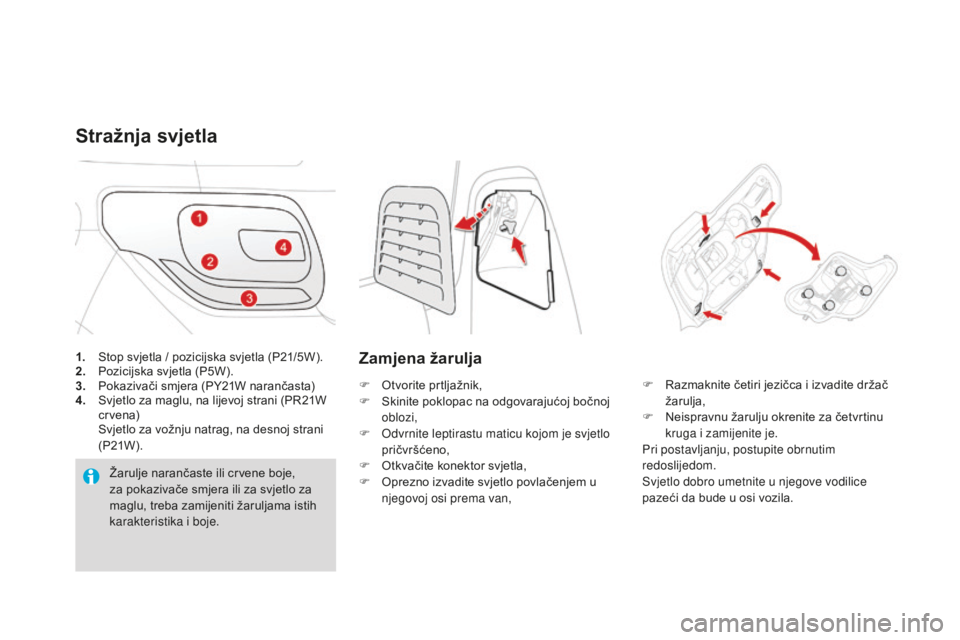

1. Stop svjetla / pozicijska svjetla (P21/5W).
2. Pozicijska svjetla (P5W).
3.
P

okazivači smjera (PY21W narančasta)
4.
S

vjetlo za maglu, na lijevoj strani (PR21W
c r vena)
S

vjetlo za vožnju natrag, na desnoj strani
(P21W ).
Stražnja svjetla
Žarulje narančaste ili crvene boje,
za pokazivače smjera ili za svjetlo za
maglu, treba zamijeniti žaruljama istih
karakteristika i boje.
Zamjena žarulja
F Otvorite prtljažnik,
F S kinite poklopac na odgovarajućoj bočnoj
oblozi,
F

O
dvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
F

O
tkvačite konektor svjetla,
F

O
prezno izvadite svjetlo povlačenjem u
njegovoj osi prema van, F
R azmaknite četiri jezičca i izvadite držač
žarulja,
F

N
eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.

217
DS3_hr_Chap08_info-pratiques_ed02-2015
Zamjena žarulje pokazivača
smjera (4), svjetla za maglu ili
svjetla za vožnju natrag (5)
F Okrenite žarulju za četvrtinu kruga i zamijenite je.
Zamjena LED pozicijskih i stop
svjetala (diode)
Za zamjenu tih diodnih svjetala, obratite se
mreži CITROËN ili nekoj stručnoj radionici.

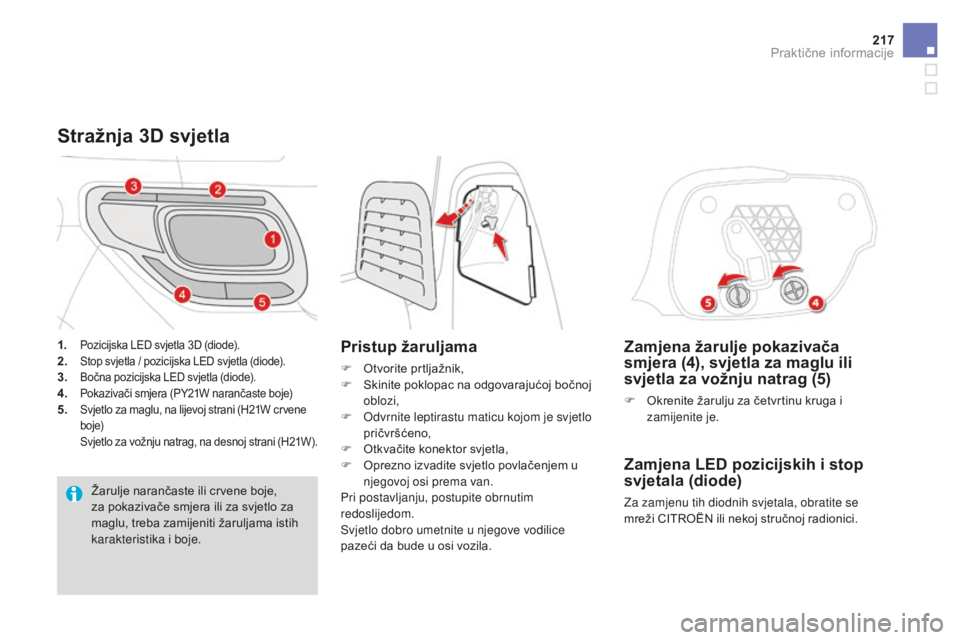

Stražnja 3D svjetla
Pristup žaruljama
F Otvorite prtljažnik,
F S kinite poklopac na odgovarajućoj bočnoj
oblozi,
F

O
dvrnite leptirastu maticu kojom je svjetlo
pričvršćeno,
F

O
tkvačite konektor svjetla,
F

O
prezno izvadite svjetlo povlačenjem u
njegovoj osi prema van.
Pri postavljanju, postupite obrnutim
redoslijedom.
Svjetlo dobro umetnite u njegove vodilice
pazeći da bude u osi vozila.
1.
Pozicijska LED svjetla 3D (diode).2. Stop svjetla / pozicijska LED svjetla (diode).3. Bočna pozicijska LED svjetla (diode).4. Pokazivači smjera (PY21W narančaste boje)5. Svjetlo za maglu, na lijevoj strani (H21W crvene
b o j e)
S

vjetlo za vožnju natrag, na desnoj strani (H21W).
Žarulje narančaste ili crvene boje,
za pokazivače smjera ili za svjetlo za
maglu, treba zamijeniti žaruljama istih
karakteristika i boje.
Praktične informacije

DS3_hr_Chap08_info-pratiques_ed02-2015

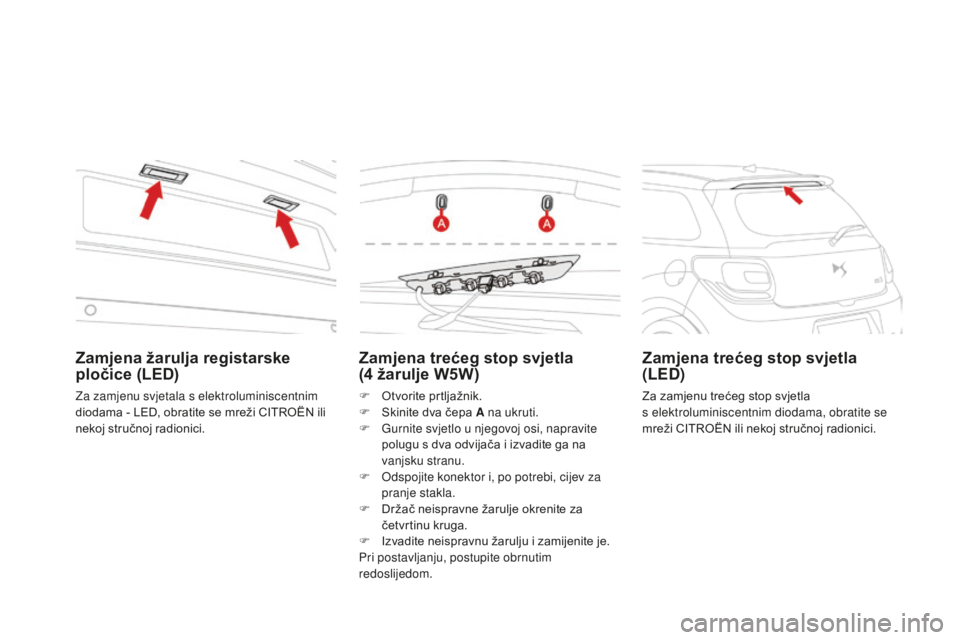

Zamjena trećeg stop svjetla
(4 žarulje W5W)
F Otvorite prtljažnik.
F
S kinite dva čepa A na ukruti.
F

G
urnite svjetlo u njegovoj osi, napravite
polugu s dva odvijača i izvadite ga na
vanjsku stranu.
F

O
dspojite konektor i, po potrebi, cijev za
pranje stakla.
F

D
ržač neispravne žarulje okrenite za
četvrtinu kruga.
F

I
zvadite neispravnu žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.
Zamjena trećeg stop svjetla
(LED)
Za zamjenu trećeg stop svjetla
s elektroluminiscentnim diodama, obratite se
mreži CITROËN ili nekoj stručnoj radionici.
Zamjena žarulja registarske
pločice (LED)
Za zamjenu svjetala s elektroluminiscentnim
diodama - LED, obratite se mreži CITROËN ili
nekoj stručnoj radionici.
