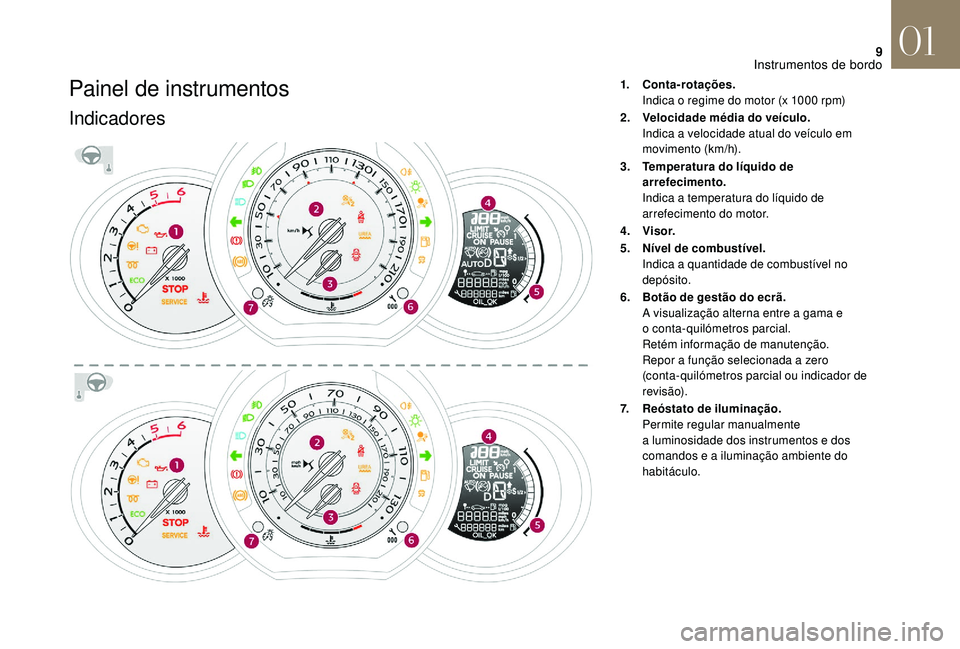

Page 11 of 248
9
Painel de instrumentos
Indicadores
1.Conta-rotações.
Indica o
regime do motor (x 1000 rpm)
2. Velocidade média do veículo.
Indica a
velocidade atual do veículo em
movimento (km/h).
3. Temperatura do líquido de
arrefecimento.
Indica a
temperatura do líquido de
arrefecimento do motor.
4. Visor.
5. Nível de combustível.
Indica a
quantidade de combustível no
depósito.
6. Botão de gestão do ecrã.
A visualização alterna entre a
gama e
o
conta-quilómetros parcial.
Retém informação de manutenção.
Repor a
função selecionada a zero
(conta-quilómetros parcial ou indicador de
revisão).
7. Reóstato de iluminação.
Permite regular manualmente
a
luminosidade dos instrumentos e dos
comandos e a
iluminação ambiente do
habitáculo.
01
Instrumentos de bordo

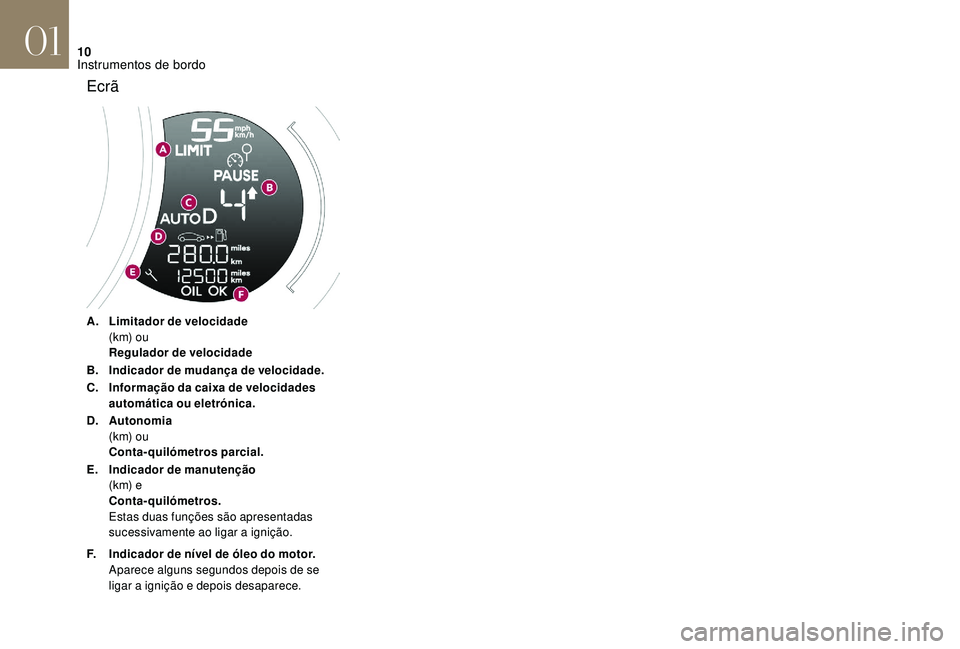

Page 12 of 248
10
A.Limitador de velocidade
(k m) o u
Regulador de velocidade
B. Indicador de mudança de velocidade.
C. Informação da caixa de velocidades
automática ou eletrónica.
D. Autonomia
(k m) o u
Conta-quilómetros parcial.
E. Indicador de manutenção
(k m) e
Conta-quilómetros.
Estas duas funções são apresentadas
sucessivamente ao ligar a
ignição.
F. Indicador de nível de óleo do motor.
Aparece alguns segundos depois de se
ligar a
ignição e depois desaparece.
Ecrã
01
Instrumentos de bordo

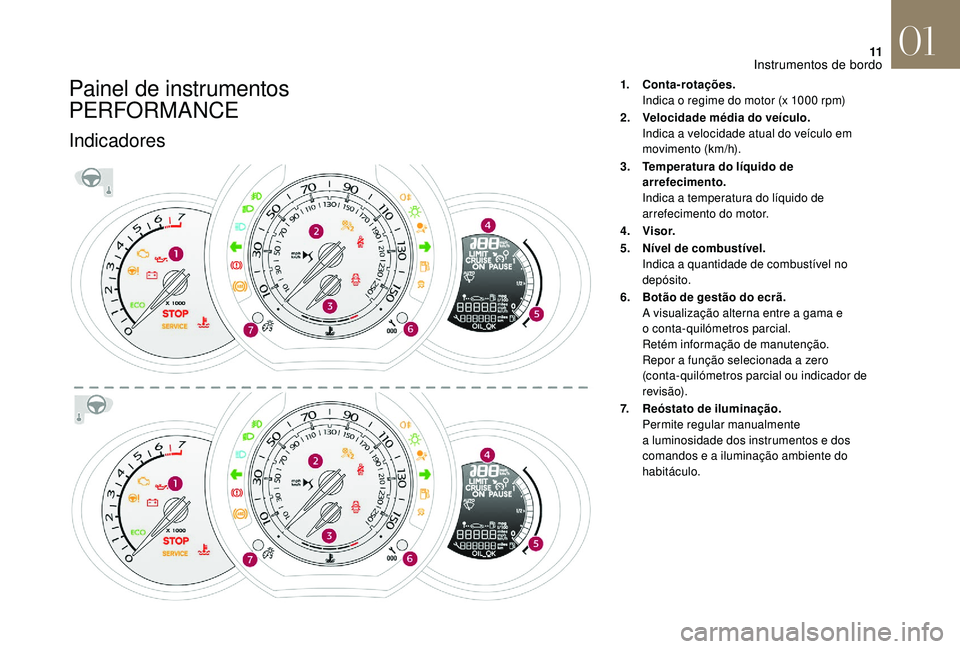

Page 13 of 248
11
Painel de instrumentos
PERFORMANCE
Indicadores
1.Conta-rotações.
Indica o
regime do motor (x 1000 rpm)
2. Velocidade média do veículo.
Indica a
velocidade atual do veículo em
movimento (km/h).
3. Temperatura do líquido de
arrefecimento.
Indica a
temperatura do líquido de
arrefecimento do motor.
4. Visor.
5. Nível de combustível.
Indica a
quantidade de combustível no
depósito.
6. Botão de gestão do ecrã.
A visualização alterna entre a
gama e
o
conta-quilómetros parcial.
Retém informação de manutenção.
Repor a
função selecionada a zero
(conta-quilómetros parcial ou indicador de
revisão).
7. Reóstato de iluminação.
Permite regular manualmente
a
luminosidade dos instrumentos e dos
comandos e a
iluminação ambiente do
habitáculo.
01
Instrumentos de bordo

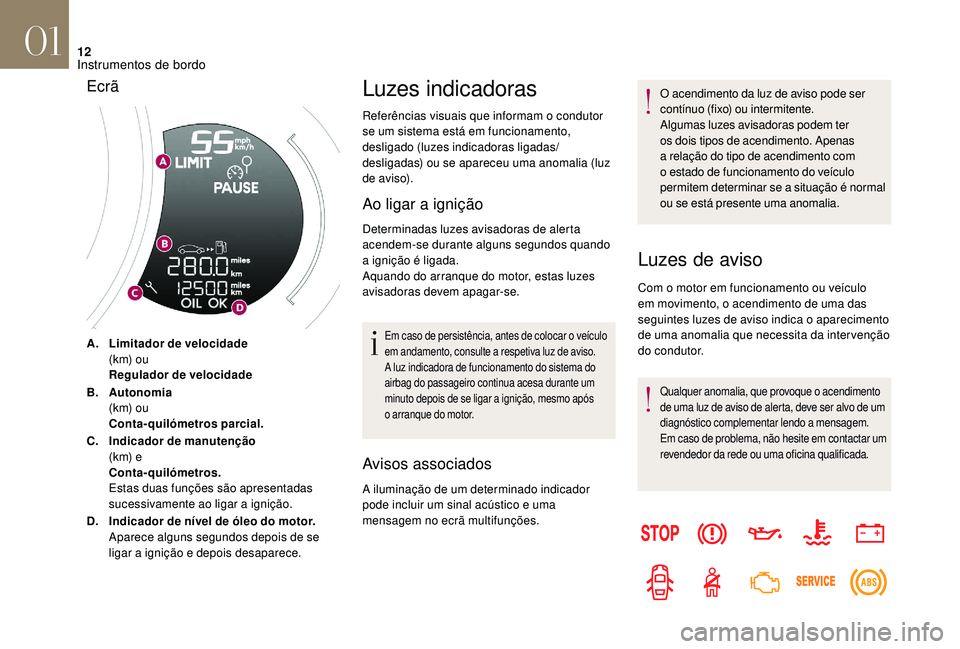

Page 14 of 248
12
A.Limitador de velocidade
(k m) o u
Regulador de velocidade
B. Autonomia
(k m) o u
Conta-quilómetros parcial.
C. Indicador de manutenção
(k m) e
Conta-quilómetros.
Estas duas funções são apresentadas
sucessivamente ao ligar a
ignição.
D. Indicador de nível de óleo do motor.
Aparece alguns segundos depois de se
ligar a
ignição e depois desaparece.
Luzes indicadoras
Referências visuais que informam o condutor
s e um sistema está em funcionamento,
desligado (luzes indicadoras ligadas/
desligadas) ou se apareceu uma anomalia (luz
de aviso).
Ao ligar a ignição
Determinadas luzes avisadoras de alerta
acendem-se durante alguns segundos quando
a
ignição é ligada.
Aquando do arranque do motor, estas luzes
avisadoras devem apagar-se.
Em caso de persistência, antes de colocar o veículo
e m andamento, consulte a respetiva luz de aviso.
A luz indicadora de funcionamento do sistema do
airbag do passageiro continua acesa durante um
minuto depois de se ligar a
ignição, mesmo após
o
arranque do motor.
Avisos associados
A iluminação de um determinado indicador
pode incluir um sinal acústico e uma
mensagem no ecrã multifunções. O acendimento da luz de aviso pode ser
contínuo (fixo) ou intermitente.
Algumas luzes avisadoras podem ter
os dois tipos de acendimento. Apenas
a
relação do tipo de acendimento com
o estado de funcionamento do veículo
permitem determinar se a
situação é normal
ou se está presente uma anomalia.
Luzes de aviso
Com o motor em funcionamento ou veículo
e m movimento, o acendimento de uma das
seguintes luzes de aviso indica o
aparecimento
de uma anomalia que necessita da inter venção
do condutor.
Qualquer anomalia, que provoque o acendimento
d e uma luz de aviso de alerta, deve ser alvo de um
diagnóstico complementar lendo a
mensagem.
Em caso de problema, não hesite em contactar um
revendedor da rede ou uma oficina qualificada.
Ecrã
01
Instrumentos de bordo
Page 15 of 248
13
Luzes indicadoras de
funcionamento
A iluminação de uma das seguintes luzes de
aviso confirma que o sistema correspondente
está ligado.
Luzes indicadoras de
desativação
Se esta luz indicadora acender, confirma
que o sistema correspondente foi desligado
intencionalmente.
Isto pode ser acompanhado por um sinal
sonoro e a
exibição de uma mensagem.
01
Instrumentos de bordo

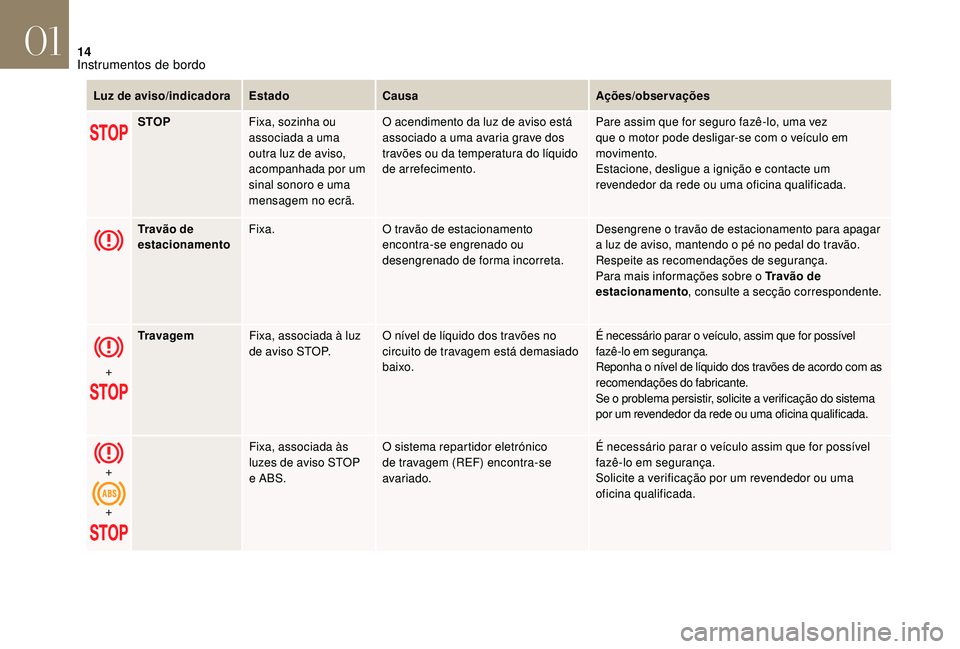

Page 16 of 248
14
Luz de aviso/indicadoraEstadoCausa Ações/observações
STOP Fixa, sozinha ou
associada a
uma
outra luz de aviso,
acompanhada por um
sinal sonoro e uma
mensagem no ecrã. O acendimento da luz de aviso está
associado a
uma avaria grave dos
travões ou da temperatura do líquido
de arrefecimento. Pare assim que for seguro fazê-lo, uma vez
que o
motor pode desligar-se com o veículo em
movimento.
Estacione, desligue a
ignição e contacte um
revendedor da rede ou uma oficina qualificada.
Travão de
estacionamento Fixa.
O travão de estacionamento
encontra-se engrenado ou
desengrenado de forma incorreta. Desengrene o
travão de estacionamento para apagar
a
luz de aviso, mantendo o pé no pedal do travão.
Respeite as recomendações de segurança.
Para mais informações sobre o
Travão de
estacionamento , consulte a
secção correspondente.
+ Tr a v a g e m
Fixa, associada à luz
de aviso STOP. O nível de líquido dos travões no
circuito de travagem está demasiado
baixo. É necessário parar o
veículo, assim que for possível
fazê-lo em segurança.
Reponha o
nível de líquido dos travões de acordo com as
recomendações do fabricante.
Se o
problema persistir, solicite a
verificação do sistema
por um revendedor da rede ou uma oficina qualificada.
+
+ Fixa, associada às
luzes de aviso STOP
e ABS.
O sistema repartidor eletrónico
de travagem (REF) encontra-se
avariado. É necessário parar o
veículo assim que for possível
fazê-lo em segurança.
Solicite a
verificação por um revendedor ou uma
oficina qualificada.
01
Instrumentos de bordo

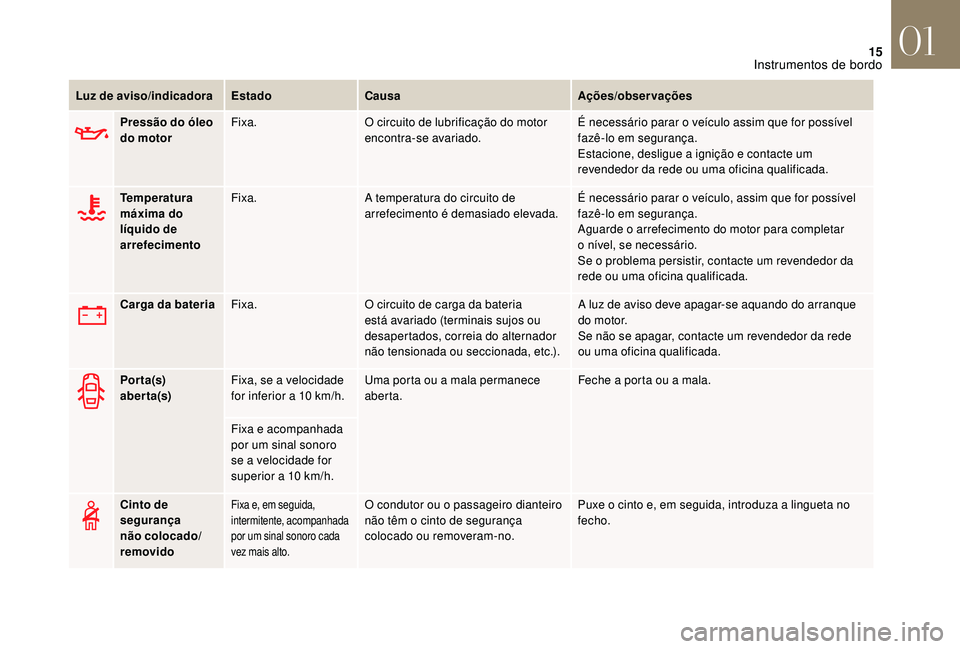

Page 17 of 248
15
Pressão do óleo
do motorFixa.
O circuito de lubrificação do motor
encontra-se avariado. É necessário parar o
veículo assim que for possível
fazê-lo em segurança.
Estacione, desligue a
ignição e contacte um
revendedor da rede ou uma oficina qualificada.
Luz de aviso/indicadora
EstadoCausa Ações/observações
Temperatura
máxima do
líquido de
arrefecimento Fixa.
A temperatura do circuito de
arrefecimento é demasiado elevada. É necessário parar o
veículo, assim que for possível
fazê-lo em segurança.
Aguarde o
arrefecimento do motor para completar
o
nível, se necessário.
Se o
problema persistir, contacte um revendedor da
rede ou uma oficina qualificada.
Carga da bateria Fixa. O circuito de carga da bateria
está avariado (terminais sujos ou
desapertados, correia do alternador
não tensionada ou seccionada, etc.). A luz de aviso deve apagar-se aquando do arranque
do motor.
Se não se apagar, contacte um revendedor da rede
ou uma oficina qualificada.
Por ta(s)
aber ta(s) Fixa, se a
velocidade
for inferior a
10 km/h.Uma porta ou a
mala permanece
aberta. Feche a
porta ou a mala.
Fixa e acompanhada
por um sinal sonoro
se a
velocidade for
superior a
10 km/h.
Cinto de
segurança
não colocado/
removido
Fixa e, em seguida,
intermitente, acompanhada
por um sinal sonoro cada
vez mais alto.O condutor ou o passageiro dianteiro
n ão têm o cinto de segurança
colocado ou removeram-no. Puxe o
cinto e, em seguida, introduza a lingueta no
fecho.
01
Instrumentos de bordo

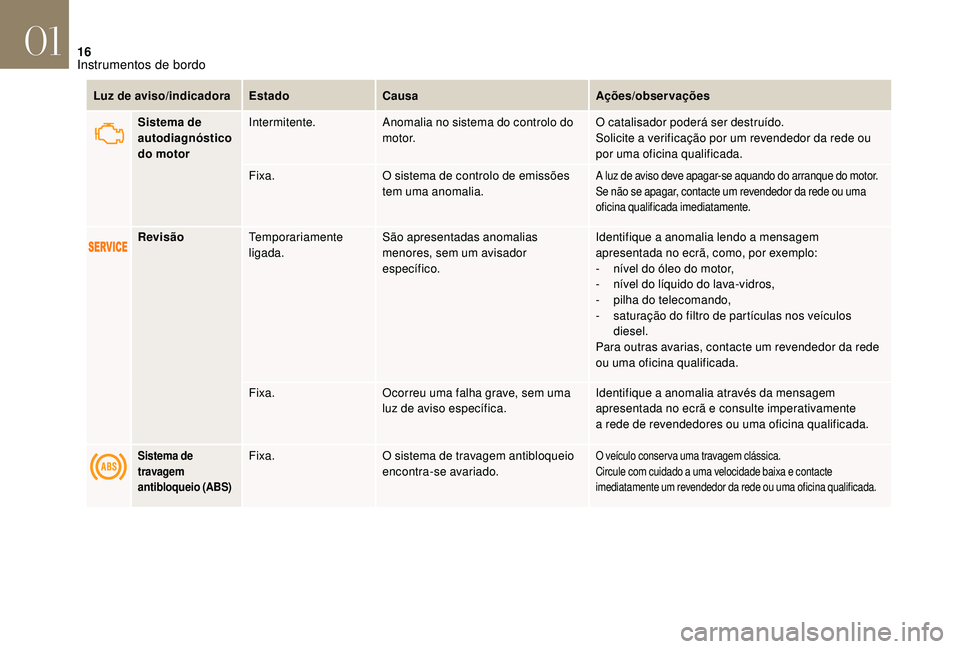

Page 18 of 248
16
Luz de aviso/indicadoraEstadoCausa Ações/observações
Sistema de
autodiagnóstico
do motor Intermitente.
Anomalia no sistema do controlo do
motor. O catalisador poderá ser destruído.
Solicite a
verificação por um revendedor da rede ou
por uma oficina qualificada.
Fixa. O sistema de controlo de emissões
tem uma anomalia.
A luz de aviso deve apagar-se aquando do arranque do motor.
Se não se apagar, contacte um revendedor da rede ou uma
oficina qualificada imediatamente.
RevisãoTemporariamente
ligada. São apresentadas anomalias
menores, sem um avisador
específico. Identifique a
anomalia lendo a mensagem
apresentada no ecrã, como, por exemplo:
-
n
ível do óleo do motor,
-
n
ível do líquido do lava-vidros,
-
pi
lha do telecomando,
-
s
aturação do filtro de partículas nos veículos
diesel.
Para outras avarias, contacte um revendedor da rede
ou uma oficina qualificada.
Fixa. Ocorreu uma falha grave, sem uma
luz de aviso específica. Identifique a
anomalia através da mensagem
apresentada no ecrã e consulte imperativamente
a
rede de revendedores ou uma oficina qualificada.
Sistema de
travagem
antibloqueio (ABS)Fixa.O sistema de travagem antibloqueio
encontra-se avariado.O veículo conser va uma travagem clássica.
Circule com cuidado a
uma velocidade baixa e contacte
imediatamente um revendedor da rede ou uma oficina qualificada.
01
Instrumentos de bordo

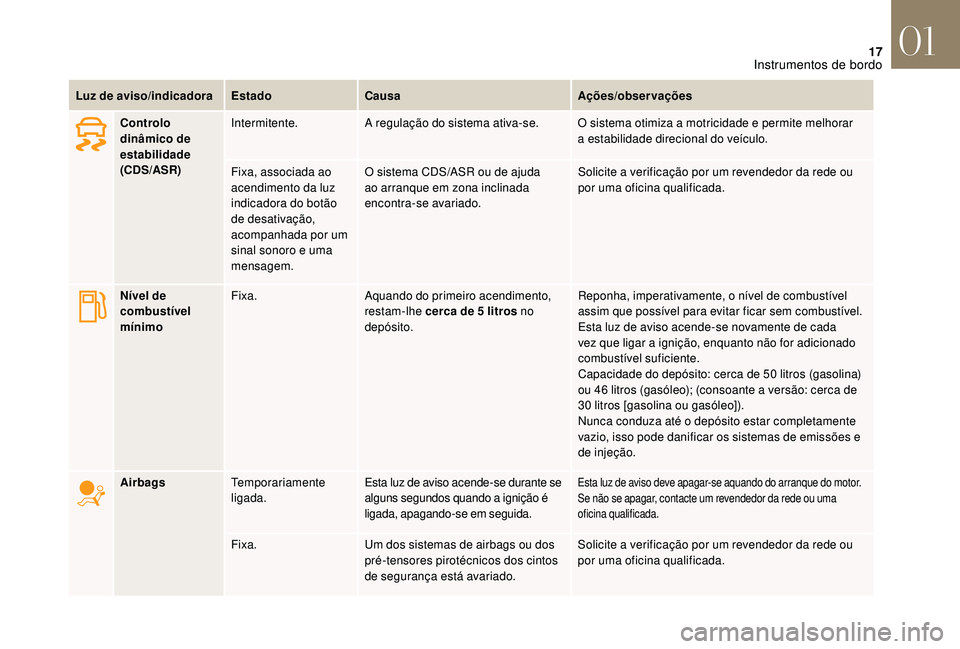

Page 19 of 248
17
Luz de aviso/indicadoraEstadoCausa Ações/observações
Controlo
dinâmico de
estabilidade
(CDS/ASR) Intermitente.
A regulação do sistema ativa-se. O sistema otimiza a
motricidade e permite melhorar
a
estabilidade direcional do veículo.
Fixa, associada ao
acendimento da luz
indicadora do botão
de desativação,
acompanhada por um
sinal sonoro e uma
mensagem. O sistema CDS/ASR ou de ajuda
ao arranque em zona inclinada
encontra-se avariado.
Solicite a
verificação por um revendedor da rede ou
por uma oficina qualificada.
Nível de
combustível
mínimo Fixa.
Aquando do primeiro acendimento,
restam-lhe cerca de 5
litros no
depósito. Reponha, imperativamente, o nível de combustível
assim que possível para evitar ficar sem combustível.
Esta luz de aviso acende-se novamente de cada
vez que ligar a
ignição, enquanto não for adicionado
combustível suficiente.
Capacidade do depósito: cerca de 50
litros (gasolina)
ou 46
litros (gasóleo); (consoante a versão: cerca de
30
litros [gasolina ou gasóleo]).
Nunca conduza até o
depósito estar completamente
vazio, isso pode danificar os sistemas de emissões e
de injeção.
Airbags Temporariamente
ligada. Esta luz de aviso acende-se durante se
alguns segundos quando a
ignição é
ligada, apagando-se em seguida.
Esta luz de aviso deve apagar-se aquando do arranque do motor.
Se não se apagar, contacte um revendedor da rede ou uma
oficina qualificada.
Fixa. Um dos sistemas de airbags ou dos
pré-tensores pirotécnicos dos cintos
de segurança está avariado. Solicite a
verificação por um revendedor da rede ou
por uma oficina qualificada.

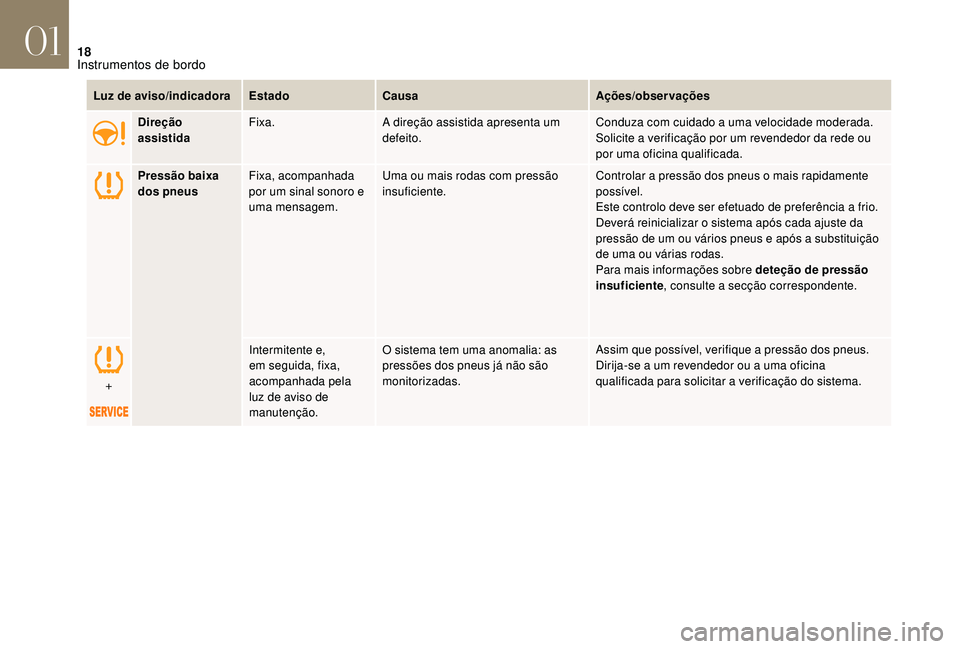

01
Instrumentos de bordo
Page 20 of 248
18
Luz de aviso/indicadoraEstadoCausa Ações/observações
Direção
assistida Fixa.
A direção assistida apresenta um
defeito. Conduza com cuidado a
uma velocidade moderada.
Solicite a
verificação por um revendedor da rede ou
por uma oficina qualificada.
Pressão baixa
dos pneus Fixa, acompanhada
por um sinal sonoro e
uma mensagem. Uma ou mais rodas com pressão
insuficiente.
Controlar a
pressão dos pneus o mais rapidamente
possível.
Este controlo deve ser efetuado de preferência a
frio.
Deverá reinicializar o
sistema após cada ajuste da
pressão de um ou vários pneus e após a
substituição
de uma ou várias rodas.
Para mais informações sobre deteção de pressão
insuficiente , consulte a
secção correspondente.
+ Intermitente e,
em seguida, fixa,
acompanhada pela
luz de aviso de
manutenção.O sistema tem uma anomalia: as
pressões dos pneus já não são
monitorizadas.
Assim que possível, verifique a
pressão dos pneus.
Dirija-se a
um revendedor ou a uma oficina
qualificada para solicitar a
verificação do sistema.
01
Instrumentos de bordo
