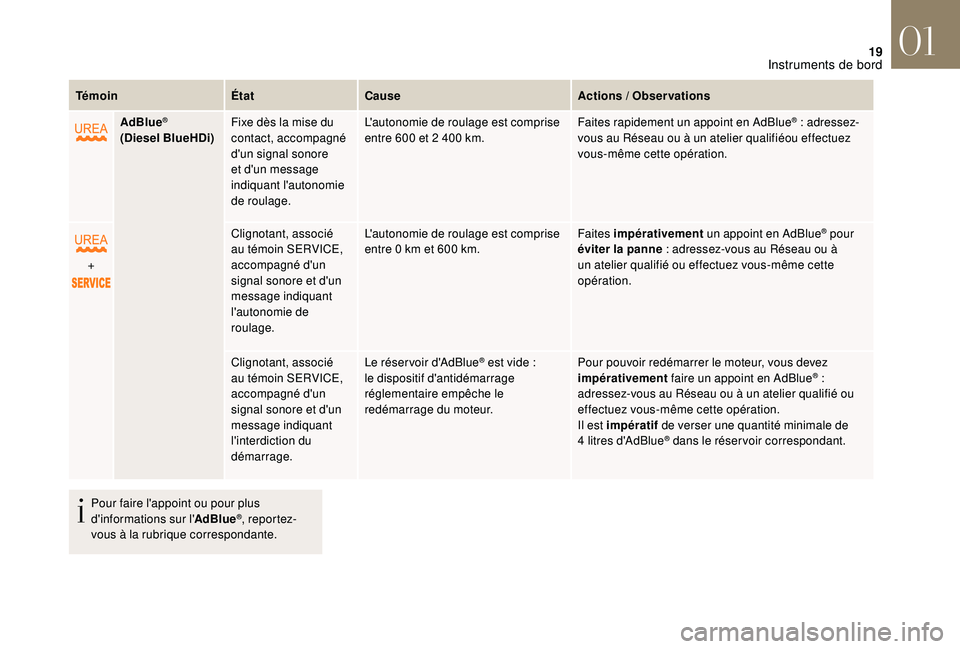

19
TémoinÉtatCause Actions / Observations
AdBlue
®
(Diesel BlueHDi) Fixe dès la mise du
contact, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 600 et 2
400 km.Faites rapidement un appoint en AdBlue
® : adressez-
v
ous au Réseau ou à un atelier qualifiéou effectuez
vous-même cette opération.
+ Clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'autonomie de
roulage.L'autonomie de roulage est comprise
entre 0

km et 600

km. Faites impérativement
un appoint en AdBlue
® pour
éviter la panne
: adressez-vous au Réseau ou à
un atelier qualifié ou effectuez vous-même cette
opération.
Clignotant, associé
au témoin SERVICE,
accompagné d'un
signal sonore et d'un
message indiquant
l'interdiction du
démarrage. Le réser voir d'AdBlue
® est vide :
l
e dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire un appoint en AdBlue® :
a
dressez-vous au Réseau ou à un atelier qualifié ou
effectuez vous-même cette opération.
Il est impératif de verser une quantité minimale de
4

litres d'AdBlue
® dans le réservoir correspondant.
Pour faire l'appoint ou pour plus
d'informations sur l' AdBlue
®, repor tez-
vous à la rubrique correspondante.
01
Instruments de bord

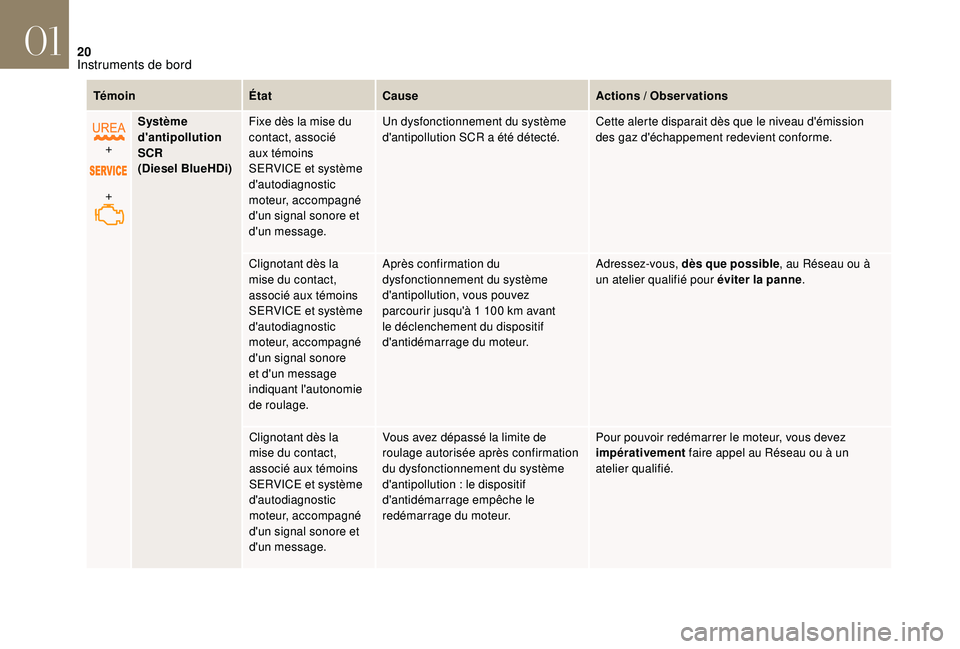

20
TémoinÉtatCause Actions / Observations
+
+ Système
d'antipollution
SCR
(Diesel BlueHDi)
Fixe dès la mise du
contact, associé
aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore et
d'un message. Un dysfonctionnement du système
d'antipollution SCR a été détecté.
Cette alerte disparait dès que le niveau d'émission
des gaz d'échappement redevient conforme.
Clignotant dès la
mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore
et d'un message
indiquant l'autonomie
de roulage. Après confirmation du
dysfonctionnement du système
d'antipollution, vous pouvez
parcourir jusqu'à 1
100 km avant
le déclenchement du dispositif
d'antidémarrage du moteur. Adressez-vous, dès que possible
, au Réseau ou à
un atelier qualifié pour éviter la panne .
Clignotant dès la
mise du contact,
associé aux témoins
SERVICE et système
d'autodiagnostic
moteur, accompagné
d'un signal sonore et
d'un message. Vous avez dépassé la limite de
roulage autorisée après confirmation
du dysfonctionnement du système
d'antipollution


: le dispositif
d'antidémarrage empêche le
redémarrage du moteur. Pour pouvoir redémarrer le moteur, vous devez
impérativement
faire appel au Réseau ou à un
atelier qualifié.
01
Instruments de bord

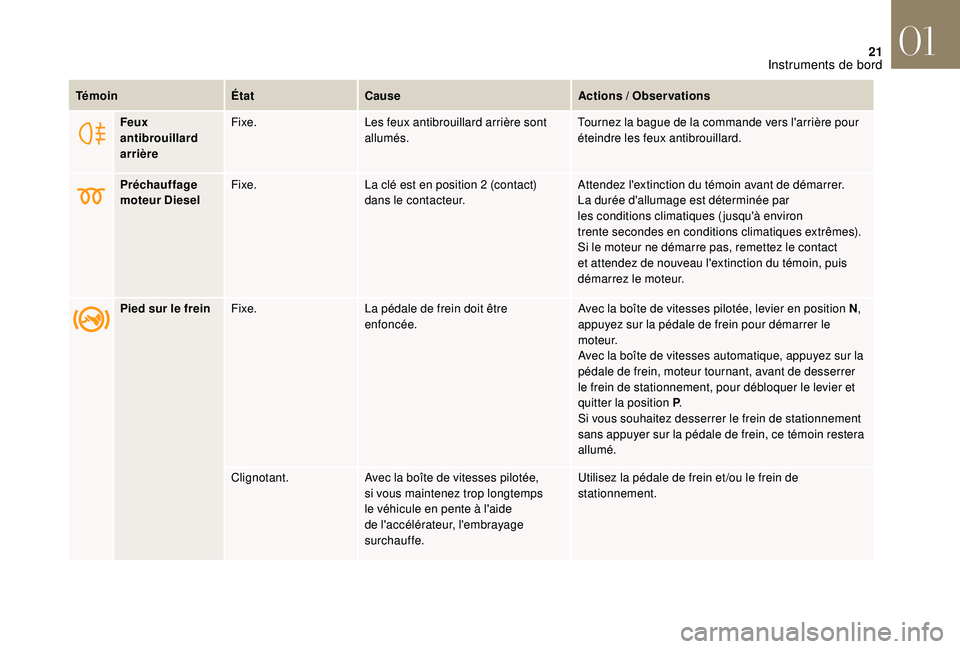

21
Feux
antibrouillard
arrièreFixe.
Les feux antibrouillard arrière sont
allumés. Tournez la bague de la commande vers l'arrière pour
éteindre les feux antibrouillard.
Préchauffage
moteur Diesel Fixe.
La clé est en position 2 (contact)
dans le contacteur. Attendez l'extinction du témoin avant de démarrer.
La durée d'allumage est déterminée par
les conditions climatiques ( jusqu'à environ
trente


secondes en conditions climatiques extrêmes).
Si le moteur ne démarre pas, remettez le contact
et attendez de nouveau l'extinction du témoin, puis
démarrez le moteur.
Pied sur le frein Fixe. La pédale de frein doit être
enfoncée. Avec la boîte de vitesses pilotée, levier en position
N,
appuyez sur la pédale de frein pour démarrer le
moteur.
Avec la boîte de vitesses automatique, appuyez sur la
pédale de frein, moteur tournant, avant de desserrer
le frein de stationnement, pour débloquer le levier et
quitter la position P .
Si vous souhaitez desserrer le frein de stationnement
sans appuyer sur la pédale de frein, ce témoin restera
allumé.
Clignotant. Avec la boîte de vitesses pilotée,
si vous maintenez trop longtemps
le véhicule en pente à l'aide
de l'accélérateur, l'embrayage
surchauffe. Utilisez la pédale de frein et /ou le frein de
stationnement.
Témoin
ÉtatCause Actions

/ Observations
01
Instruments de bord

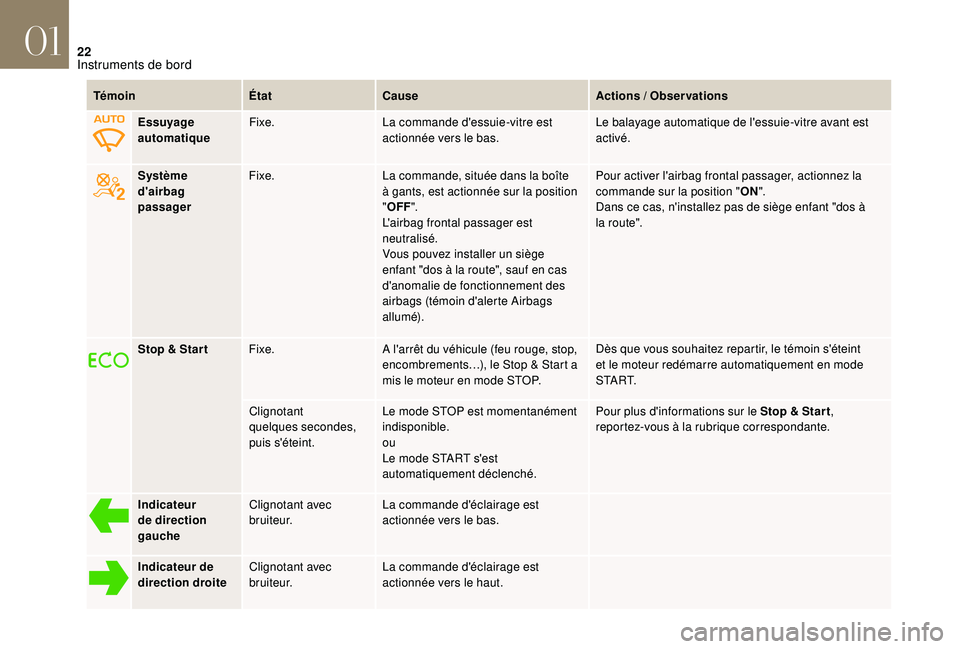

22
TémoinÉtatCause Actions / Observations
Système
d'airbag
passager Fixe.
La commande, située dans la boîte
à gants, est actionnée sur la position
"OFF ".
L'airbag frontal passager est
neutralisé.
Vous pouvez installer un siège
enfant "dos à la route", sauf en cas
d'anomalie de fonctionnement des
airbags (témoin d'alerte Airbags
allumé). Pour activer l'airbag frontal passager, actionnez la
commande sur la position "
ON".
Dans ce cas, n'installez pas de siège enfant "dos à
la route".
Stop & Star t Fixe. A l'arrêt du véhicule (feu rouge, stop,
encombrements…), le Stop & Start a
mis le moteur en mode STOP. Dès que vous souhaitez repartir, le témoin s'éteint
et le moteur redémarre automatiquement en mode
S TA R T.
Clignotant
quelques


secondes,
puis s'éteint. Le mode STOP est momentanément
indisponible.
ou
Le mode START s'est
automatiquement déclenché. Pour plus d'informations sur le Stop & Star t
,
reportez-vous à la rubrique correspondante.
Indicateur
de direction
gauche Clignotant avec
b r u i t e u r.
La commande d'éclairage est
actionnée vers le bas.
Indicateur de
direction droite Clignotant avec
b r u i t e u r. La commande d'éclairage est
actionnée vers le haut.
Essuyage
automatique
Fixe.
La commande d'essuie-vitre est
actionnée vers le bas. Le balayage automatique de l'essuie-vitre avant est
activé.
01
Instruments de bord

23
TémoinÉtatCause Actions / Observations
Feux de
détresse Clignotant avec
b r u i t e u r. La commande du signal de détresse,
située sur la planche de bord, est
activée. Les indicateurs de direction gauche et droit, ainsi que
leurs témoins associés, clignotent simultanément.
Feux de position Fixe. La commande d'éclairage est sur la
position "Feux de position".
Projecteurs
antibrouillard
avant Fixe.
Les projecteurs antibrouillard avant
sont allumés à l'aide de la bague de
la commande d'éclairage. Tournez la bague de la commande d'éclairage
deux fois vers l'arrière pour éteindre les projecteurs
antibrouillard.
Feux de
croisement Fixe.
La commande d'éclairage est sur la
position "Feux de croisement".
Feux de route Fixe. La commande d'éclairage est
actionnée vers vous. Tirez la commande pour revenir en feux de
croisement.
01
Instruments de bord

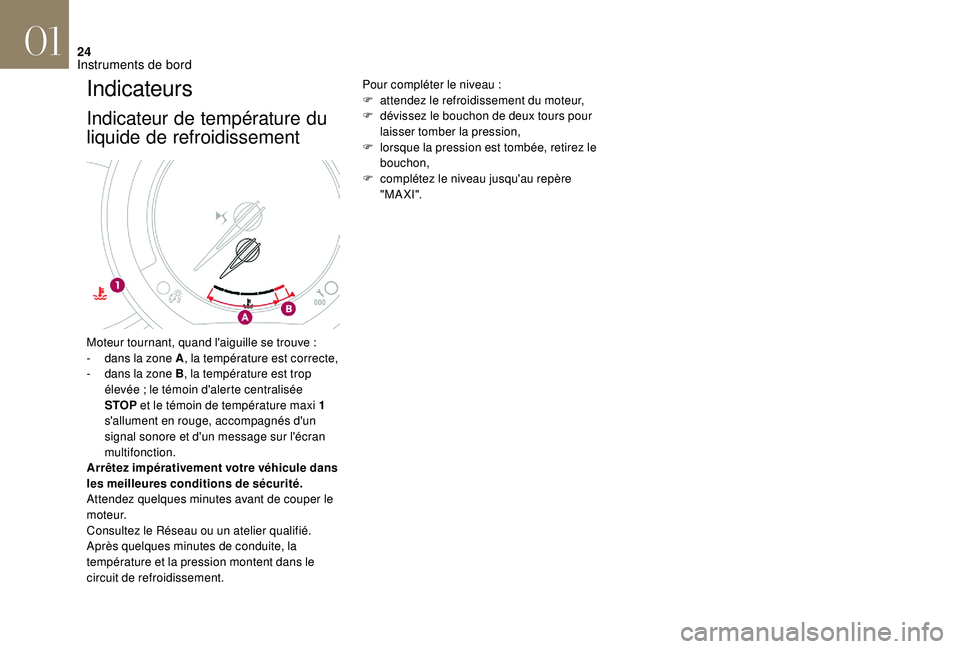

24
Indicateurs
Indicateur de température du
liquide de refroidissement
Pour compléter le niveau :
F a ttendez le refroidissement du moteur,
F

d
évissez le bouchon de deux tours pour
laisser tomber la pression,
F

l
orsque la pression est tombée, retirez le
bouchon,
F

c
omplétez le niveau jusqu'au repère
" M A X I ".
Moteur tournant, quand l'aiguille se trouve

:
-

d

ans la zone A , la température est correcte,
-

d

ans la zone B , la température est trop
élevée


; le témoin d'alerte centralisée
STOP et le témoin de température maxi 1
s'allument en rouge, accompagnés d'un
signal sonore et d'un message sur l'écran
multifonction.
Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques

minutes avant de couper le
moteur.
Consultez le Réseau ou un atelier qualifié.
Après quelques

minutes de conduite, la
température et la pression montent dans le
circuit de refroidissement.
01
Instruments de bord

25

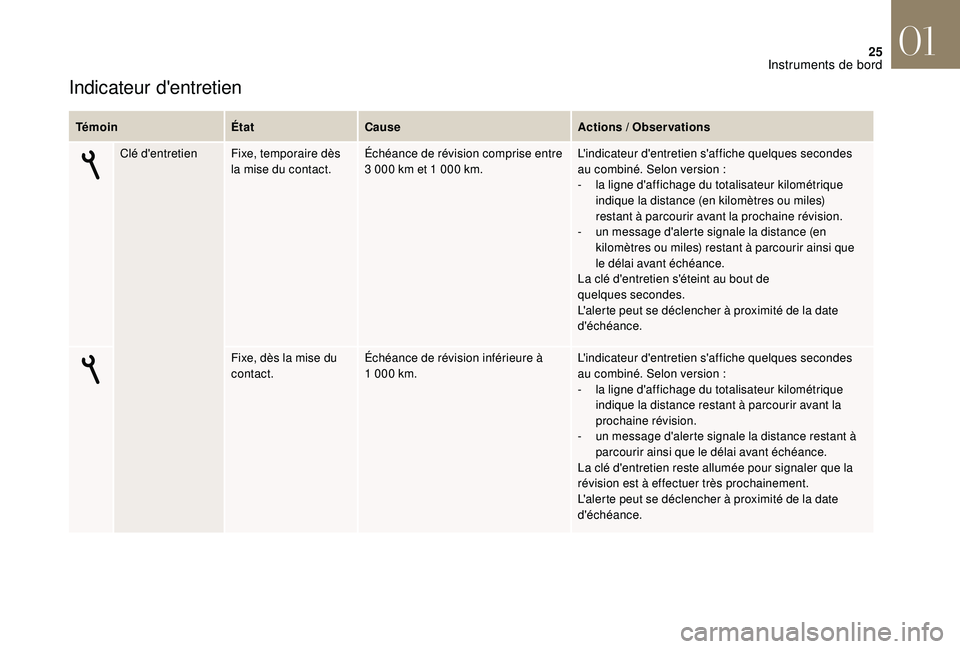

Indicateur d'entretien
TémoinÉtatCause Actions / Observations
Clé d'entretien Fixe, temporaire dès la mise du contact. Échéance de révision comprise entre
3
000 km et 1 000 km.L'indicateur d'entretien s'affiche quelques
secondes
au combiné. Selon version


:
-

l
a ligne d'affichage du totalisateur kilométrique
indique la distance (en kilomètres ou miles)
restant à parcourir avant la prochaine révision.
-

u
n message d'alerte signale la distance (en
kilomètres ou miles) restant à parcourir ainsi que
le délai avant échéance.
La clé d'entretien s'éteint au bout de
quelques


secondes.
L'alerte peut se déclencher à proximité de la date
d'échéance.
Fixe, dès la mise du
contact. Échéance de révision inférieure à
1
000 km.L'indicateur d'entretien s'affiche quelques
secondes
au combiné. Selon version


:
-

l
a ligne d'affichage du totalisateur kilométrique
indique la distance restant à parcourir avant la
prochaine révision.
-

u
n message d'alerte signale la distance restant à
parcourir ainsi que le délai avant échéance.
La clé d'entretien reste allumée pour signaler que la
révision est à effectuer très prochainement.
L'alerte peut se déclencher à proximité de la date
d'échéance.
01
Instruments de bord

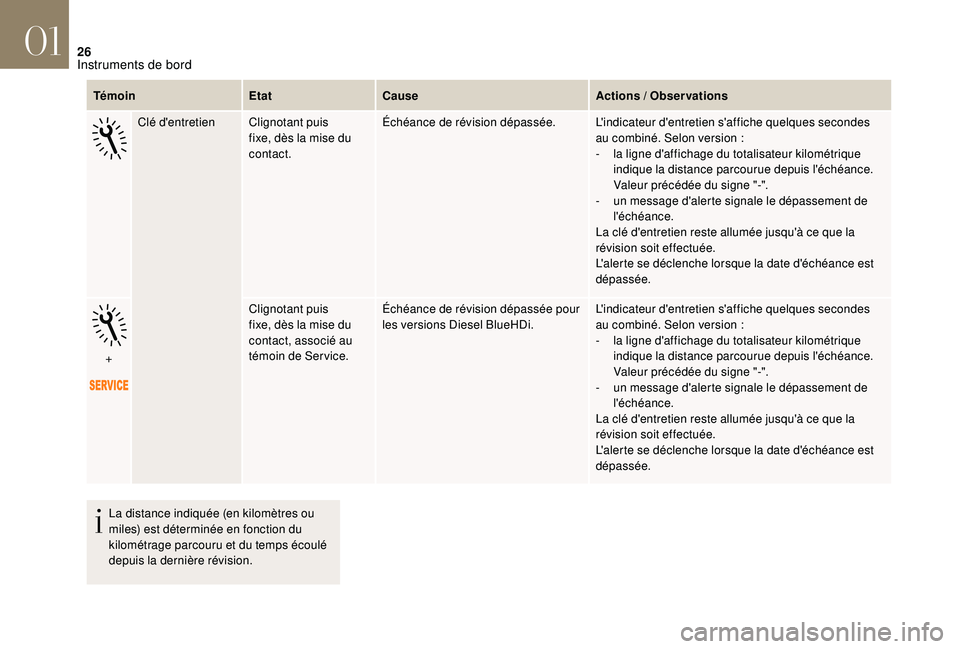

26
TémoinEtatCause Actions / Observations
Clé d'entretien Clignotant puis
fixe, dès la mise du
contact. Échéance de révision dépassée.
L'indicateur d'entretien s'affiche quelques
secondes
au combiné. Selon version


:
-

l
a ligne d'affichage du totalisateur kilométrique
indique la distance parcourue depuis l'échéance.
Valeur précédée du signe "-".
-

u
n message d'alerte signale le dépassement de
l'échéance.
La clé d'entretien reste allumée jusqu'à ce que la
révision soit effectuée.
L'alerte se déclenche lorsque la date d'échéance est
dépassée.
+ Clignotant puis
fixe, dès la mise du
contact, associé au
témoin de Service.
Échéance de révision dépassée pour
les versions Diesel BlueHDi.
L'indicateur d'entretien s'affiche quelques
secondes
au combiné. Selon version


:
-

l
a ligne d'affichage du totalisateur kilométrique
indique la distance parcourue depuis l'échéance.
Valeur précédée du signe "-".
-

u
n message d'alerte signale le dépassement de
l'échéance.
La clé d'entretien reste allumée jusqu'à ce que la
révision soit effectuée.
L'alerte se déclenche lorsque la date d'échéance est
dépassée.
La distance indiquée (en kilomètres ou
miles) est déterminée en fonction du
kilométrage parcouru et du temps écoulé
depuis la dernière révision.
01
Instruments de bord

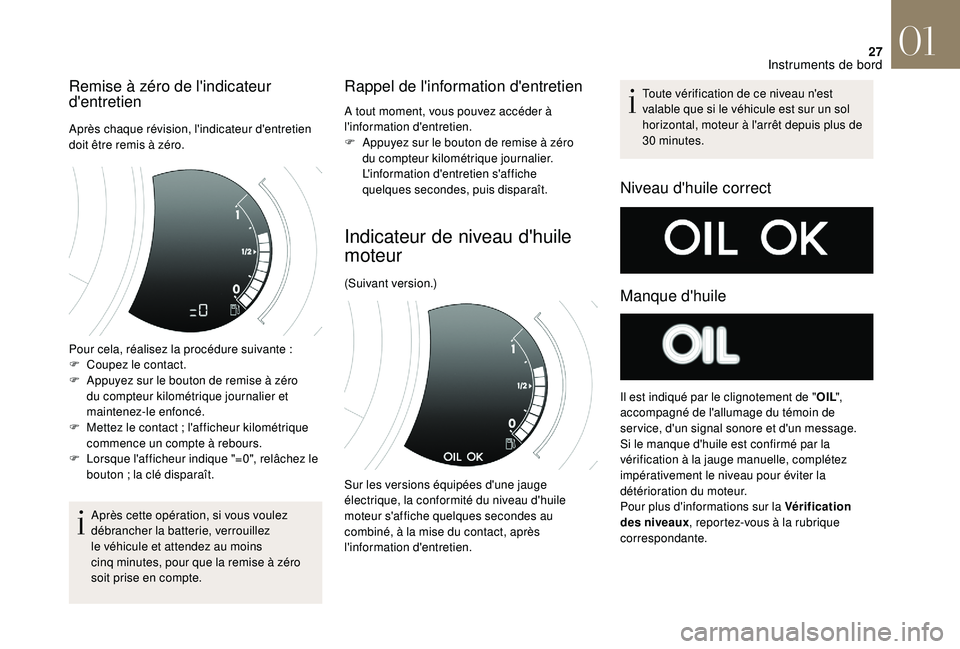

27
Remise à zéro de l'indicateur
d'entretien
Après chaque révision, l'indicateur d'entretien
doit être remis à zéro.
Pour cela, réalisez la procédure suivante :
F

C
oupez le contact.
F

A
ppuyez sur le bouton de remise à zéro
du compteur kilométrique journalier et
maintenez-le enfoncé.
F

M
ettez le contact ; l'afficheur kilométrique
commence un compte à rebours.
F

L
orsque l'afficheur indique "=0", relâchez le
bouton
; la clé disparaît.
Après cette opération, si vous voulez
débrancher la batterie, verrouillez
le véhicule et attendez au moins
cinq
minutes, pour que la remise à zéro
soit prise en compte.
Rappel de l'information d'entretien
A tout moment, vous pouvez accéder à
l'information d'entretien.
F

A
ppuyez sur le bouton de remise à zéro
du compteur kilométrique journalier.
L'information d'entretien s'affiche
quelques


secondes, puis disparaît.
Indicateur de niveau d'huile
moteur
Niveau d'huile correct
Manque d'huile
(Suivant version.) Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes.
Il est indiqué par le clignotement de " OIL",
accompagné de l'allumage du témoin de
ser vice, d'un signal sonore et d'un message.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez
impérativement le niveau pour éviter la
détérioration du moteur.
Pour plus d'informations sur la Vérification
des niveaux , reportez-vous à la rubrique
correspondante.
Sur les versions équipées d'une jauge
électrique, la conformité du niveau d'huile
moteur s'affiche quelques
secondes au
combiné, à la mise du contact, après
l'information d'entretien.

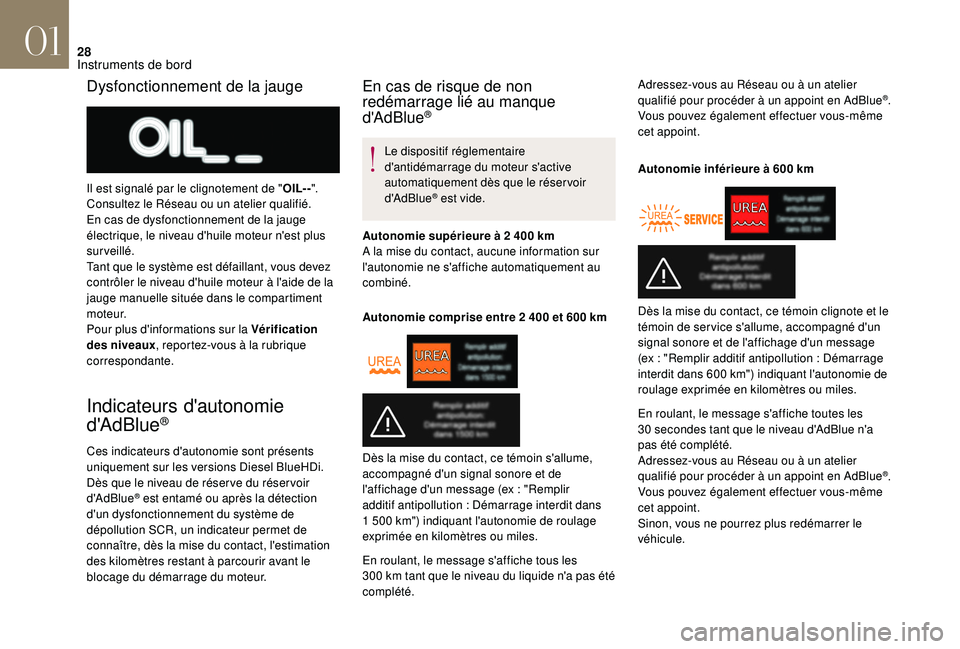

01
Instruments de bord

28
Indicateurs d'autonomie
d'AdBlue®
Ces indicateurs d'autonomie sont présents
uniquement sur les versions Diesel BlueHDi.
Dès que le niveau de réser ve du réser voir
d'AdBlue
® est entamé ou après la détection
d'un dysfonctionnement du système de
dépollution SCR, un indicateur permet de
connaître, dès la mise du contact, l'estimation
des kilomètres restant à parcourir avant le
blocage du démarrage du moteur.
En cas de risque de non
redémarrage lié au manque
d'AdBlue
®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réser voir
d'AdBlue
® est vide.
Autonomie supérieure à 2 400 km
A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
Autonomie comprise entre 2
400 et 600 kmAdressez-vous au Réseau ou à un atelier
qualifié pour procéder à un appoint en AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Autonomie inférieure à 600

kmDysfonctionnement de la jauge
Il est signalé par le clignotement de " OIL- -".
Consultez le Réseau ou un atelier qualifié.
En cas de dysfonctionnement de la jauge
électrique, le niveau d'huile moteur n'est plus
sur veillé.
Tant que le système est défaillant, vous devez
contrôler le niveau d'huile moteur à l'aide de la
jauge manuelle située dans le compartiment
moteur.
Pour plus d'informations sur la Vérification
des niveaux , reportez-vous à la rubrique
correspondante.
En roulant, le message s'affiche toutes les
30
secondes tant que le niveau d'AdBlue n'a
pas été complété.
Adressez-vous au Réseau ou à un atelier
qualifié pour procéder à un appoint en AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
Dès la mise du contact, ce témoin s'allume,
accompagné d'un signal sonore et de
l'affichage d'un message (ex

: "Remplir
additif antipollution


: Démarrage interdit dans
1

500

km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300

km tant que le niveau du liquide n'a pas été
complété. Dès la mise du contact, ce témoin clignote et le
témoin de ser vice s'allume, accompagné d'un
signal sonore et de l'affichage d'un message
(ex

: "Remplir additif antipollution

: Démarrage
interdit dans 600

km") indiquant l'autonomie de
roulage exprimée en kilomètres ou miles.
01
Instruments de bord
