CITROEN DS3 2018 Upute Za Rukovanje (in Croatian)

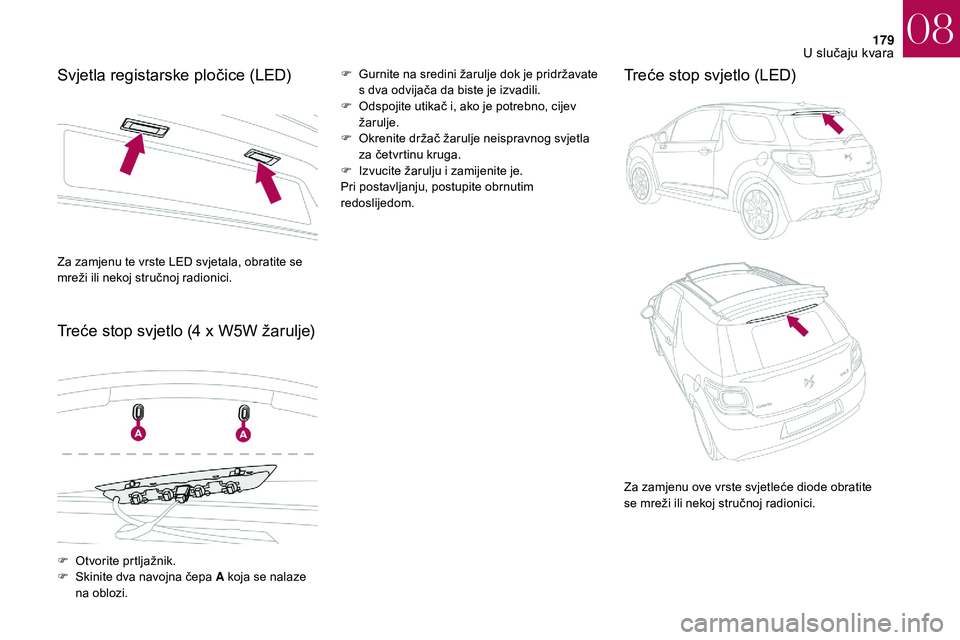

179
Svjetla registarske pločice (LED)
Treće stop svjetlo (4 x W5W žarulje)F Gurnite na sredini žarulje dok je pridržavate s dva odvijača da biste je izvadili.
F

O
dspojite utikač i, ako je potrebno, cijev
žarulje.
F

O
krenite držač žarulje neispravnog svjetla
za četvrtinu kruga.
F

I
zvucite žarulju i zamijenite je.
Pri postavljanju, postupite obrnutim
redoslijedom.Treće stop svjetlo (LED)
Za zamjenu te vrste LED svjetala, obratite se
mreži ili nekoj stručnoj radionici.
F

O
tvorite prtljažnik.
F

S
kinite dva navojna čepa A koja se nalaze
na oblozi. Za zamjenu ove vrste svjetleće diode obratite
se mreži ili nekoj stručnoj radionici.
08
U slučaju kvara

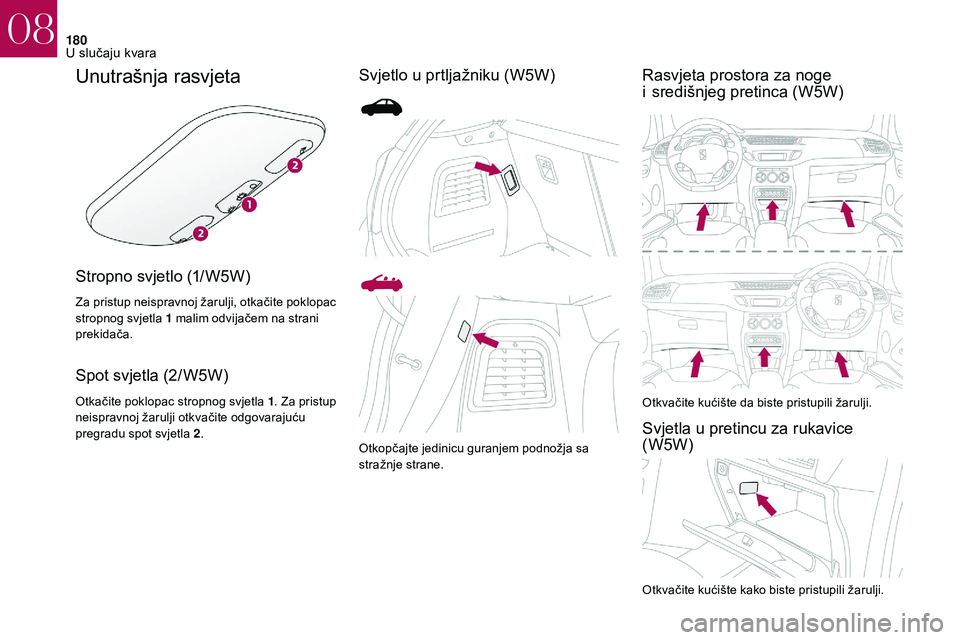

180
Unutrašnja rasvjeta
Stropno svjetlo (1/W5W)
Za pristup neispravnoj žarulji, otkačite poklopac
stropnog svjetla 1
malim odvijačem na strani
prekidača.
Spot svjetla (2/W5W)
Otkačite poklopac stropnog svjetla 1. Za pristup
neispravnoj žarulji otkvačite odgovarajuću
pregradu spot svjetla 2 .
Svjetlo u prtljažniku (W5W) R asvjeta prostora za noge
i središnjeg pretinca (W5W)
Otkvačite kućište da biste pristupili žarulji.
Svjetla u pretincu za rukavice
( W5W)
Otkopčajte jedinicu guranjem podnožja sa
stražnje strane.
Otkvačite kućište kako biste pristupili žarulji.
08
U slučaju kvara

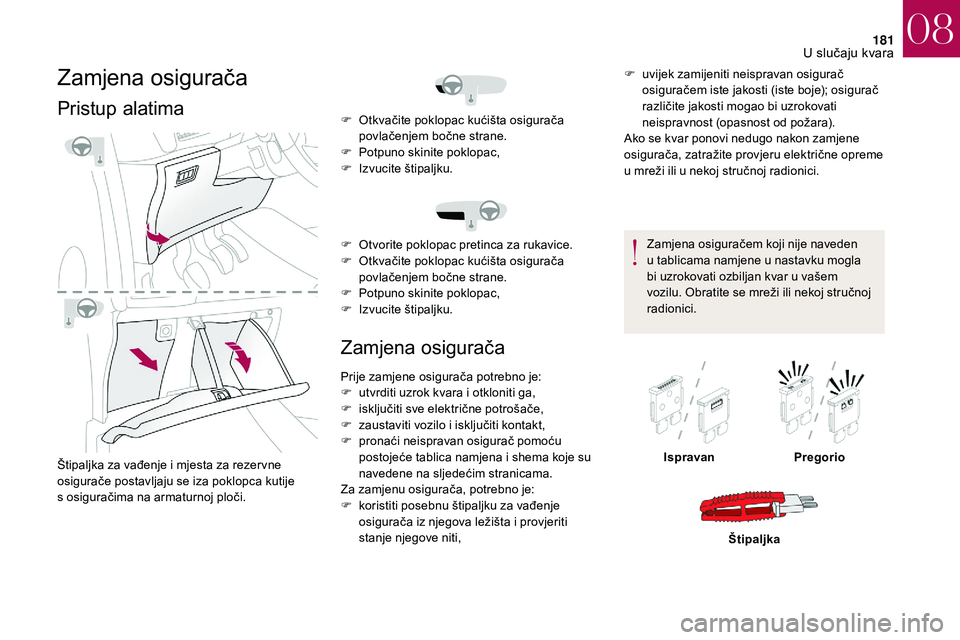

181
Zamjena osigurača
Pristup alatima
Štipaljka za vađenje i mjesta za rezer vne
o sigurače postavljaju se iza poklopca kutije
s
osiguračima na armaturnoj ploči.
Zamjena osigurača
F uvijek zamijeniti neispravan osigurač osiguračem iste jakosti (iste boje); osigurač
različite jakosti mogao bi uzrokovati
neispravnost (opasnost od požara).
Ako se kvar ponovi nedugo nakon zamjene
osigurača, zatražite provjeru električne opreme
u
mreži ili u nekoj stručnoj radionici.
Zamjena osiguračem koji nije naveden
u
tablicama namjene u nastavku mogla
bi uzrokovati ozbiljan kvar u
vašem
vozilu. Obratite se mreži ili nekoj stručnoj
radionici.
F

O

tkvačite poklopac kućišta osigurača
povlačenjem bočne strane.
F

P

otpuno skinite poklopac,
F

I

zvucite štipaljku.
F

O

tvorite poklopac pretinca za rukavice.
F

O

tkvačite poklopac kućišta osigurača
povlačenjem bočne strane.
F

P

otpuno skinite poklopac,
F

I

zvucite štipaljku.
Prije zamjene osigurača potrebno je:
F

u

tvrditi uzrok kvara i

otkloniti ga,
F

i

sključiti sve električne potrošače,
F

z

austaviti vozilo i

isključiti kontakt,
F

p

ronaći neispravan osigurač pomoću
postojeće tablica namjena i

shema koje su
navedene na sljedećim stranicama.
Za zamjenu osigurača, potrebno je:
F

k

oristiti posebnu štipaljku za vađenje
osigurača iz njegova ležišta i

provjeriti
stanje njegove niti, Ispravan
Pregorio
Štipaljka
08
U slučaju kvara

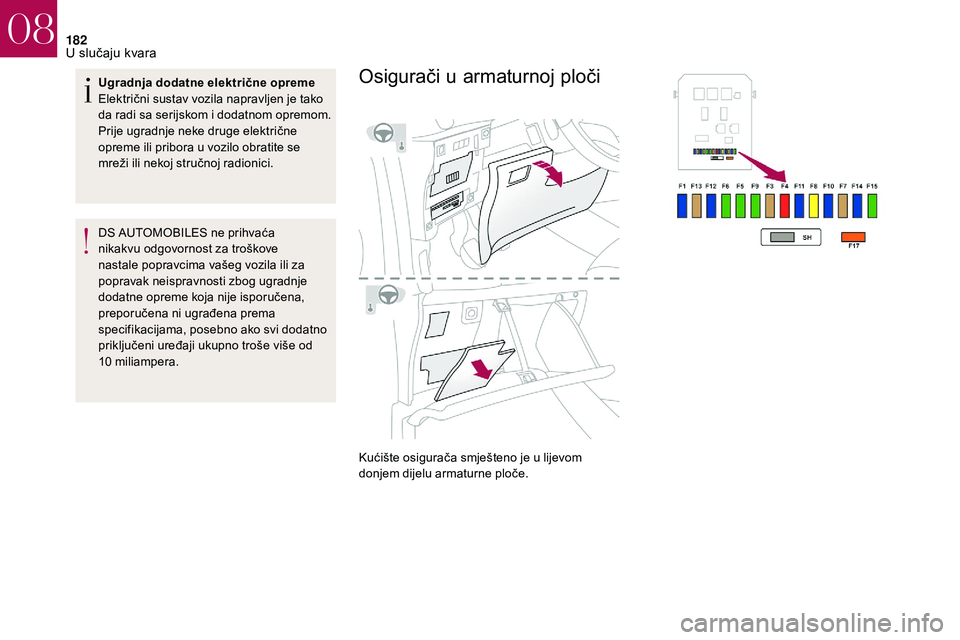

182
Ugradnja dodatne električne opreme
Električni sustav vozila napravljen je tako
da radi sa serijskom i dodatnom opremom.
Prije ugradnje neke druge električne
opreme ili pribora u
vozilo obratite se
mreži ili nekoj stručnoj radionici.
DS AUTOMOBILES ne prihvaća
nikakvu odgovornost za troškove
nastale popravcima vašeg vozila ili za
popravak neispravnosti zbog ugradnje
dodatne opreme koja nije isporučena,
preporučena ni ugrađena prema
specifikacijama, posebno ako svi dodatno
priključeni uređaji ukupno troše više od
10
mil

iampera.Osigurači u ar maturnoj ploči
Kućište osigurača smješteno je u lijevom
d onjem dijelu armaturne ploče.
08
U slučaju kvara

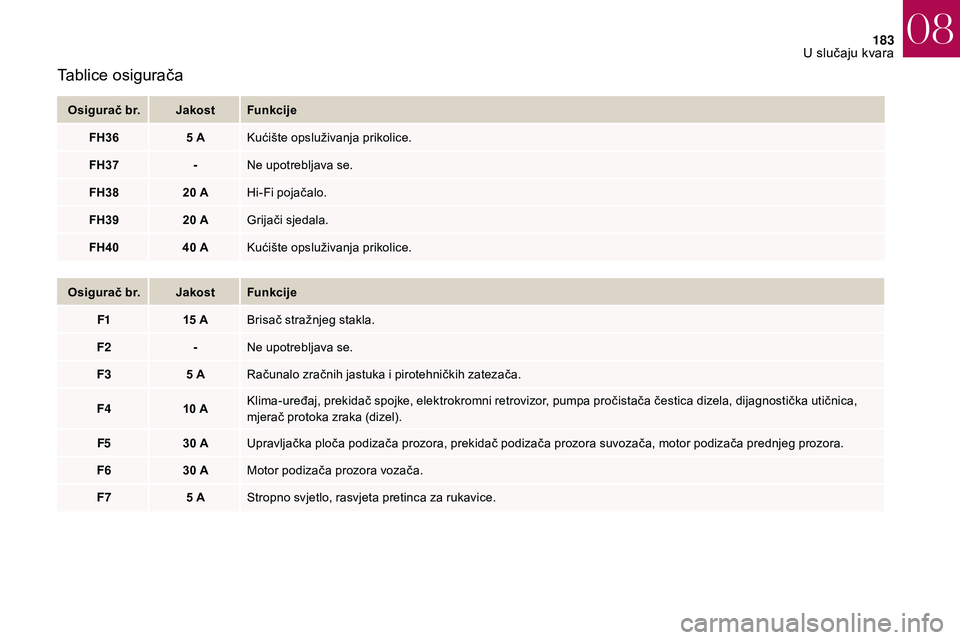

183
Tablice osigurača
Osigurač br.JakostFunkcije
FH36 5
AKućište opsluživanja prikolice.
FH37 -Ne upotrebljava se.
FH38 20
AHi-Fi pojačalo.
FH39 20
AGrijači sjedala.
FH40 40
AKućište opsluživanja prikolice.
Osigurač br. JakostFunkcije
F1 15
ABrisač stražnjeg stakla.
F2 -Ne upotrebljava se.
F3 5
ARačunalo zračnih jastuka i
pirotehničkih zatezača.
F4 10
AKlima-uređaj, prekidač spojke, elektrokromni retrovizor, pumpa pročistača čestica dizela, dijagnostička utičnica,
mjerač protoka zraka (dizel).
F5 30
AUpravljačka ploča podizača prozora, prekidač podizača prozora suvozača, motor podizača prednjeg prozora.
F6 30
AMotor podizača prozora vozača.
F7 5
AStropno svjetlo, rasvjeta pretinca za rukavice.
08
U slučaju kvara

184
Postoje dva osigurača za preklopivi krov.F
D
a biste otkvačili gornju oblogu obloge
prtljažnika, povucite je prema dolje počevši
s
lijeve strane.
F

S
kinite oblogu zakretanjem prema dolje.

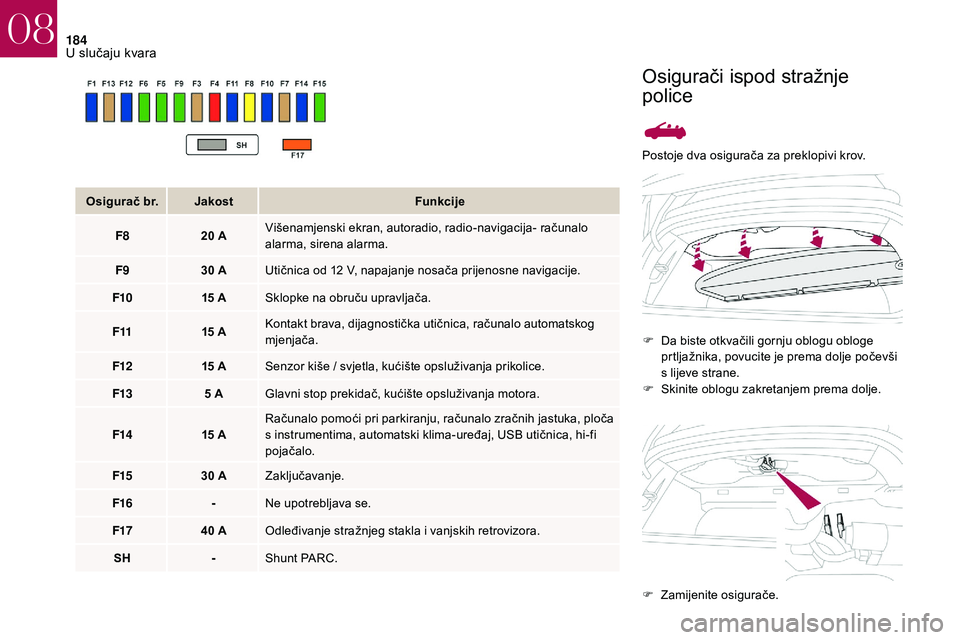

Osigurač br.
Jakost Funkcije
F8 20

A Višenamjenski ekran, autoradio, radio-navigacija- računalo
alarma, sirena alarma.
F9 30

A Utičnica od 12

V, napajanje nosača prijenosne navigacije.
F10 15

A Sklopke na obruču upravljača.
F11 15

A Kontakt brava, dijagnostička utičnica, računalo automatskog
mjenjača.
F12 15

A Senzor kiše / svjetla, kućište opsluživanja prikolice.
F13 5

A Glavni stop prekidač, kućište opsluživanja motora.
F14 15

A Računalo pomoći pri parkiranju, računalo zračnih jastuka, ploča
s

instrumentima, automatski klima-uređaj, USB utičnica, hi-fi
pojačalo.
F15 30

A Zaključavanje.
F16 -Ne upotrebljava se.
F17 40

A Odleđivanje stražnjeg stakla i vanjskih retrovizora.
SH -Shunt PARC.
Osigurači ispod stražnje
police
F Zamijenite osigurače.
08
U slučaju kvara

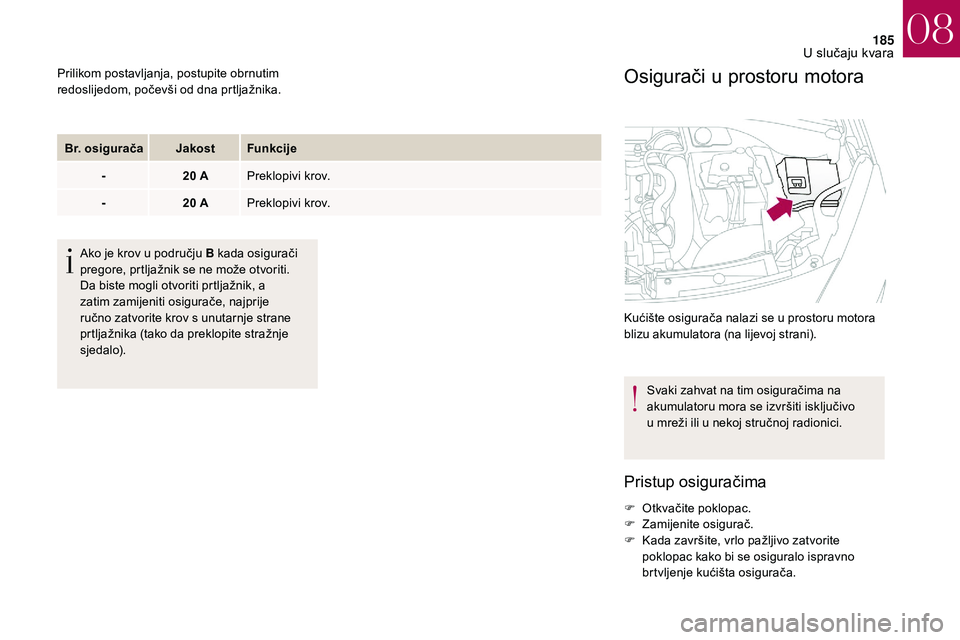

185
Prilikom postavljanja, postupite obrnutim
redoslijedom, počevši od dna prtljažnika.Br. osigurača JakostFunkcije
- 20
APreklopivi krov.
- 20
APreklopivi krov.
Ako je krov u
području B kada osigurači
pregore, prtljažnik se ne može otvoriti.
Da biste mogli otvoriti prtljažnik, a
zatim zamijeniti osigurače, najprije
ručno zatvorite krov s
unutarnje strane
prtljažnika (tako da preklopite stražnje
sjedalo).Osigurači u p rostoru motora
Kućište osigurača nalazi se u prostoru motora
b lizu akumulatora (na lijevoj strani).
Svaki zahvat na tim osiguračima na
akumulatoru mora se izvršiti isključivo
u
mreži ili u nekoj stručnoj radionici.
Pristup osiguračima
F Otkvačite poklopac.
F Z amijenite osigurač.
F

K
ada završite, vrlo pažljivo zatvorite
poklopac kako bi se osiguralo ispravno
brtvljenje kućišta osigurača.
08
U slučaju kvara

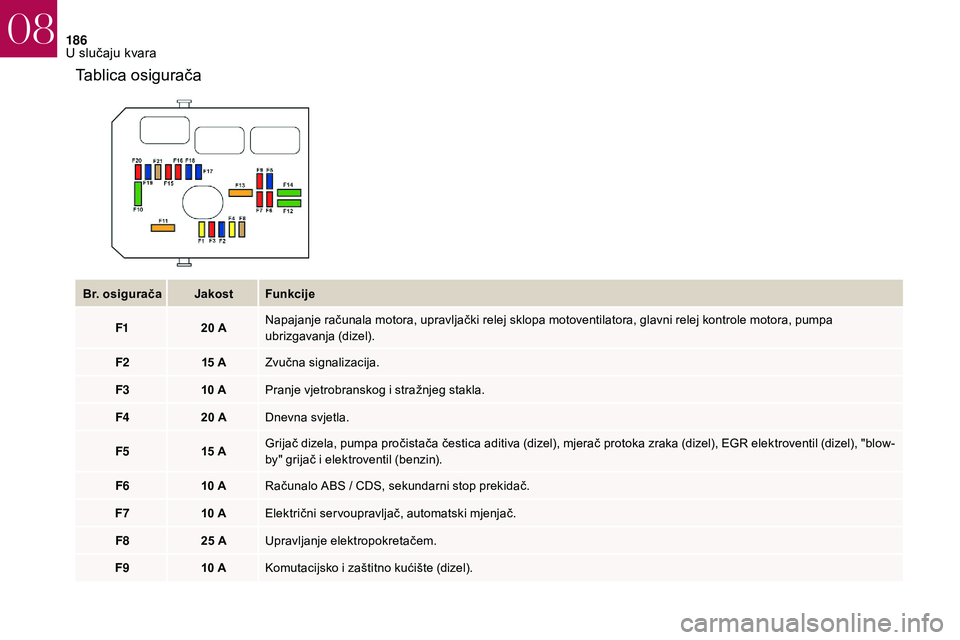

186
Tablica osigurača
Br. osiguračaJakostFunkcije
F1 20
ANapajanje računala motora, upravljački relej sklopa motoventilatora, glavni relej kontrole motora, pumpa
ubrizgavanja (dizel).
F2 15
AZvučna signalizacija.
F3 10
APranje vjetrobranskog i
stražnjeg stakla.
F4 20
ADnevna svjetla.
F5 15
AGrijač dizela, pumpa pročistača čestica aditiva (dizel), mjerač protoka zraka (dizel), EGR elektroventil (dizel), "blow-
by" grijač i
elektroventil (benzin).
F6 10
ARačunalo ABS / CDS, sekundarni stop prekidač.
F7 10
AElektrični ser voupravljač, automatski mjenjač.
F8 25
AUpravljanje elektropokretačem.
F9 10
AKomutacijsko i zaštitno kućište (dizel).
08
U slučaju kvara

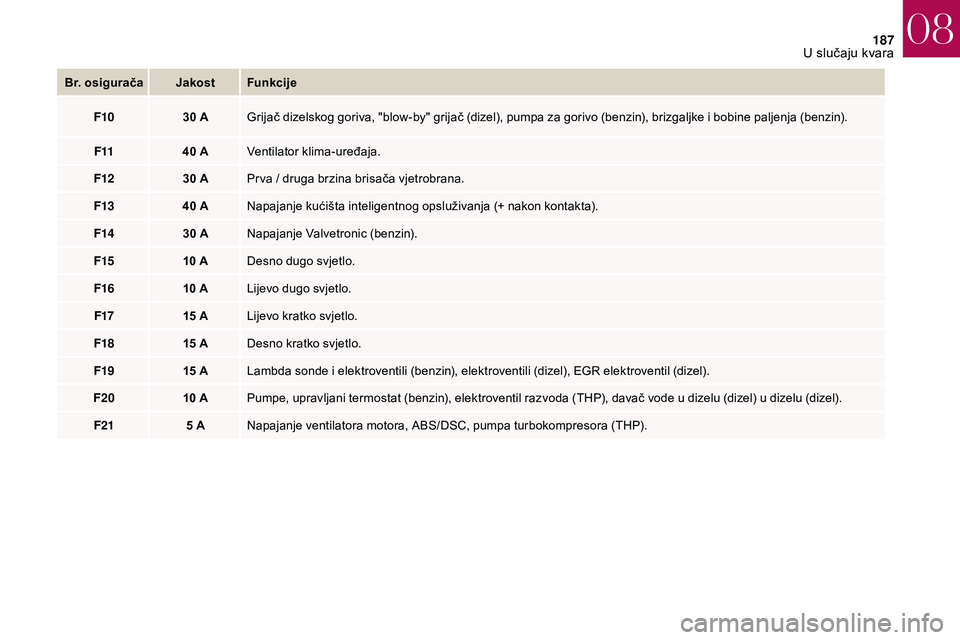

187
Br. osiguračaJakostFunkcije
F10 30
AGrijač dizelskog goriva, "blow-by" grijač (dizel), pumpa za gorivo (benzin), brizgaljke i bobine paljenja (benzin).
F11 40
AVentilator klima-uređaja.
F12 30
APr va / druga brzina brisača vjetrobrana.
F13 40
ANapajanje kućišta inteligentnog opsluživanja (+ nakon kontakta).
F14 30
ANapajanje Valvetronic (benzin).
F15 10
ADesno dugo svjetlo.
F16 10
ALijevo dugo svjetlo.
F17 15
ALijevo kratko svjetlo.
F18 15
ADesno kratko svjetlo.
F19 15
ALambda sonde i
elektroventili (benzin), elektroventili (dizel), EGR elektroventil (dizel).
F20 10
APumpe, upravljani termostat (benzin), elektroventil razvoda (THP), davač vode u dizelu (dizel) u
dizelu (dizel).
F21 5
ANapajanje ventilatora motora, ABS/DSC, pumpa turbokompresora (THP).
08
U slučaju kvara

188
Akumulator od 12 V
Postupak pokretanja motora pomoću drugog
akumulatora, odnosno punjenja ispražnjenog
akumulatora.
Opći podaci
Olovni akumulatori za pokretanje
Akumulatori sadrže štetne tvari poput
sumporne kiseline i olova.
Oni se moraju zbrinjavati u
skladu sa
zakonskim propisima i
nikako se ne
smiju bacati u
kućni otpad.
Istrošene baterije i
akumulatore odnesite
na posebno mjesto za prikupljanje
takvog otpada.
Prije rukovanja akumulatorom zaštitite oči
i

lice.
Prilikom svakog zahvata na akumulatoru,
vozilo mora biti na prozračivanom mjestu,
daleko od otvorenog plamena ili iskrenja,
kako bi se izbjegla opasnost od eksplozije
i

požara.
Operite ruke nakon postupka.

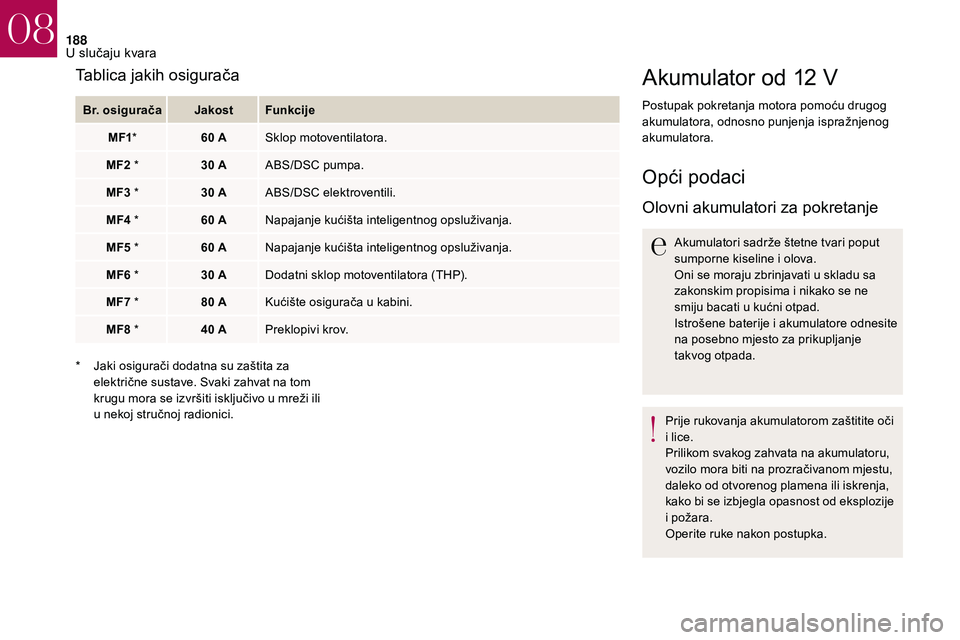

Tablica jakih osigurača
Br. osigurača JakostFunkcije
MF1 * 60
ASklop motoventilatora.
MF2
* 30
AABS/DSC pumpa.
MF3
* 30
AABS/DSC elektroventili.
MF4
* 6

0 ANapajanje kućišta inteligentnog opsluživanja.
MF5
* 6

0 ANapajanje kućišta inteligentnog opsluživanja.
MF6
* 3

0 ADodatni sklop motoventilatora (THP).
MF7
* 80
AKućište osigurača u
kabini.
MF8
* 40
APreklopivi krov.
*

J
aki osigurači dodatna su zaštita za
električne sustave. Svaki zahvat na tom
krugu mora se izvršiti isključivo u
mreži ili
u
nekoj stručnoj radionici.
08
U slučaju kvara
