169
Ako se nakon 7 minuta ne može postići
t lak od 2 bara, guma se ne može popraviti;
obratite se mreži ili nekoj stručnoj radionici
za pomoć.
F

K
ad se postigne ispravan tlak, postavite
prekidač u
položaj "O".
F

S
kinite pribor i spremite ga.
Nemojte voziti više od 200
km
s
privremeno popravljenom gumom;
obratite se mreži ili stručnoj radionici da
vam zamijene gumu.
U slučaju promjene tlaka u
jednoj ili više
guma, potrebno je ponovno pokrenuti
sustav otkrivanja preniskog tlaka
u
gumama.
Više podataka o
otkrivanju preniskog
tlaka u
gumama možete pronaći
u
odgovarajućem odjeljku.
Rezervni kotač
Skenirajte QR kôd na 3. stranici da biste
pogledali videozapise s opisima.
Postupak zamjene oštećenog kotača rezer vnim
priručnim alatom u
vozilu.

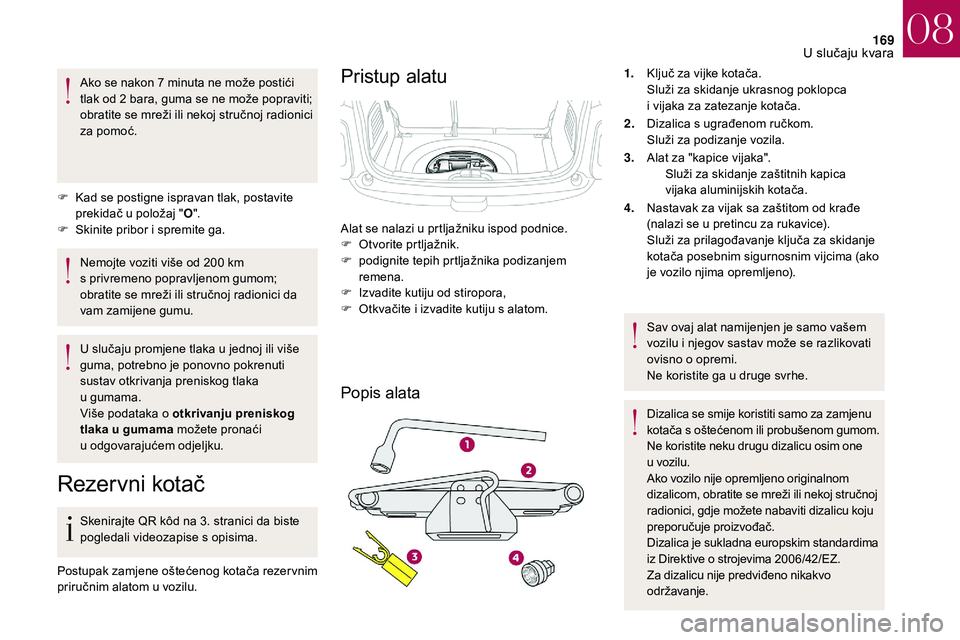

Pristup alatu
Popis alata
1.Ključ za vijke kotača.
Služi za skidanje ukrasnog poklopca
i
vijaka za zatezanje kotača.
2. Dizalica s
ugrađenom ručkom.
Služi za podizanje vozila.
3. Alat za "kapice vijaka".
S

luži za skidanje zaštitnih kapica
vijaka aluminijskih kotača.
4. Nastavak za vijak sa zaštitom od krađe
(nalazi se u
pretincu za rukavice).
Služi za prilagođavanje ključa za skidanje
kotača posebnim sigurnosnim vijcima (ako
je vozilo njima opremljeno).
Sav ovaj alat namijenjen je samo vašem
vozilu i
njegov sastav može se razlikovati
ovisno o
opremi.
Ne koristite ga u
druge svrhe.
Dizalica se smije koristiti samo za zamjenu
kotača s
oštećenom ili probušenom gumom.
Ne koristite neku drugu dizalicu osim one
u
vozilu.
Ako vozilo nije opremljeno originalnom
dizalicom, obratite se mreži ili nekoj stručnoj
radionici, gdje možete nabaviti dizalicu koju
preporučuje proizvođač.
Dizalica je sukladna europskim standardima
iz Direktive o
strojevima 2006/42/EZ.
Za dizalicu nije predviđeno nikakvo
održavanje.
Alat se nalazi u

prtljažniku ispod podnice.
F

O

tvorite prtljažnik.
F

p

odignite tepih prtljažnika podizanjem
remena.
F

I

zvadite kutiju od stiropora,
F

O

tkvačite i

izvadite kutiju s

alatom.
08
U slučaju kvara

170
Pristup rezervnom kotaču
Vađenje kotačaVraćanje kotača na mjesto
Rezer vni kotač nalazi se u prtljažniku, ispod
po dnice.
Ovisno o
tržištu, imat ćete tanki rezer vni kotač
ili pribor za privremeni popravak gume.
F

O
dvrnite središnju maticu.
F

S
kinite pričvrsne elemente (maticu i vijak).F

R
ezer vni kotač podignite prema sebi sa
stražnje strane.
F
K
otač izvadite iz prtljažnika.
Na vozilima s tankim rezer vnim kotačem
kotač s probušenom gumom može se
postaviti na mjesto tankog kotača, ali
podnica prtljažnika više neće biti ravna.
F

V
ratite kotač u njegovo ležište.
F

O
tpustite maticu na vijku za nekoliko
krugova.
F

P
ostavite pričvrsne elemente (maticu i vijak)
u središte kotača.
F

D
o kraja pritegnite središnju maticu dok
ne škljocne, tako da kotač bude dobro
učvršćen. F

U s
redinu kotača stavite kutiju s alatom
i
zakvačite je.
F

K
utiju od stiropora vratite na njezino mjesto.
F

P
ažljivo složeni tepih u dva dijela stavite
u
stražnji dio prtljažnika.
08
U slučaju kvara

171
Skidanje kotača
Provjerite je li dizalica na stabilnoj podlozi.
Ako je podloga skliska ili rahla, dizalica bi
se mogla pomaknuti i srušiti. Opasnost od
ozljeda!
Dizalica se mora namjestiti samo ispod
mjesta A ili B ispod vozila. Provjerite da je
potporno mjesto dobro centrirano na glavi
dizalice. U suprotnom bi vozilo moglo biti
oštećeno i/ili bi se dizalica mogla srušiti –
Rizik od ozljede!
*

P
oložaj R za upravljani mjenjač, P za
automatski mjenjač. Parkiranje vozila
Vozilo parkirajte na mjestu gdje neće
ometati promet, na vodoravnoj, stabilnoj
podlozi koja nije skliska.
Pritegnite parkirnu kočnicu, isključite
kontakt i
uključite pr vi stupanj prijenosa*
da biste blokirali kotače.
Pod kotač dijagonalno suprotan onome
koji mijenjate po potrebi postavite klin.
Provjerite jesu li svi putnici napustili vozilo
i čekaju li na sigurnom mjestu.
Nikada se ne zavlačite pod vozilo dok
je ono podignuto samo dizalicom,
upotrijebite potporanj.
Kotač s
ukrasnim poklopcem
Pri skidanju kotača najprije skinite
ukrasni poklopac kotača povlačenjem
ključa za skidanje kotača 1
na mjestu
prolaska ventila.
Pri postavljanju kotača nakon zatezanja
vijaka kotača ukrasni poklopac postavite
tako da njegov urez bude nasuprot ventilu
i
dlanom pritisnite po obodu.
Popis radnji
F Sa svih vijaka skinite kapice pomoću alata 3
(ovisno o opremi).
F

P
ostavite nastavak 4 na ključ za skidanje
kotača 1
za otpuštanje vijka sa zaštitom od
krađe (ako vaše vozilo ima tu opremu).
F

O
stale vijke otpustite samo ključem za
skidanje kotača 1 .
08
U slučaju kvara

172
Na vozilima s letvicama ispod školjke,
p otporno mjesto za dizalicu označeno
je na letvici. Važno je postaviti dizalicu
tako da bude poravnata s
tom oznakom
na potpornom mjestu za dizalicu koje se
nalazi iza letvice, a ne na plastičnoj letvici.
F

P
odižite dizalicu 2 dok njezina glava ne
dođe u
kontakt s mjestom A ili B, pri čemu
potporno mjesto A ili B mora biti dobro
umetnuto u
središnji dio glave dizalice.
F

P
odižite vozilo, sve dok njegova visina ne
omogući postavljanje rezer vnog kotača (s
neprobušenom gumom). Spremanje oštećenog kotača
Oštećeni kotač može se spremiti ispod
podnice u
kućište za standardni rezer vni
kotač.
Da biste spremili aluminijski kotač, najprije
skinite poklopac kotača sa sredine kotača
kako bi se sustav za pričvršćivanje (matica
i
vijak) mogao staviti na mjesto.
U slučaju da je riječ o
tankom rezer vnom
kotaču, oštećeni kotač neće se moći
spremiti ispod podnice. Mora se spremiti
u
prtljažnik; prekrijte unutrašnjost
prtljažnika kako biste ga zaštitili.
Postavljanje kotača
F Postavite postolje dizalice 2 na tlo
i provjerite je li okomita na prednje
mjesto A ili stražnje mjesto B predviđeno
za dizalicu na donjem dijelu školjke, ovisno
o
tome koje je najbliže kotaču koji mijenjate.
F

I
zvadite vijke i odložite ih na čisto mjesto.
F

S
kinite kotač.
08
U slučaju kvara

173
Pričvršćivanje tankog rezer vnog
kotača
Ako je vaše vozilo opremljeno
aluminijskim kotačima, prilikom pritezanja
vijaka, podloške se neće oslanjati
o čelični rezer vni kotač ili o tanki rezer vni
kotač. Kotač se pričvršćuje konusnim
proširenjima vijaka.
Nakon zamjene kotača
Ako je na vozilo postavljen tanki rezer vni
kotač, ne vozite brže od 80
km/h.
Posjetite mrežu ili neku stručnoj radionici
što je prije moguće kako biste provjerili
zategnutost vijaka i
tlak u rezer vnom
kotaču.
Zatražite pregled probušene gume. Nakon
pregleda gume tehničar će vas obavijestiti
može li se guma popraviti ili se mora

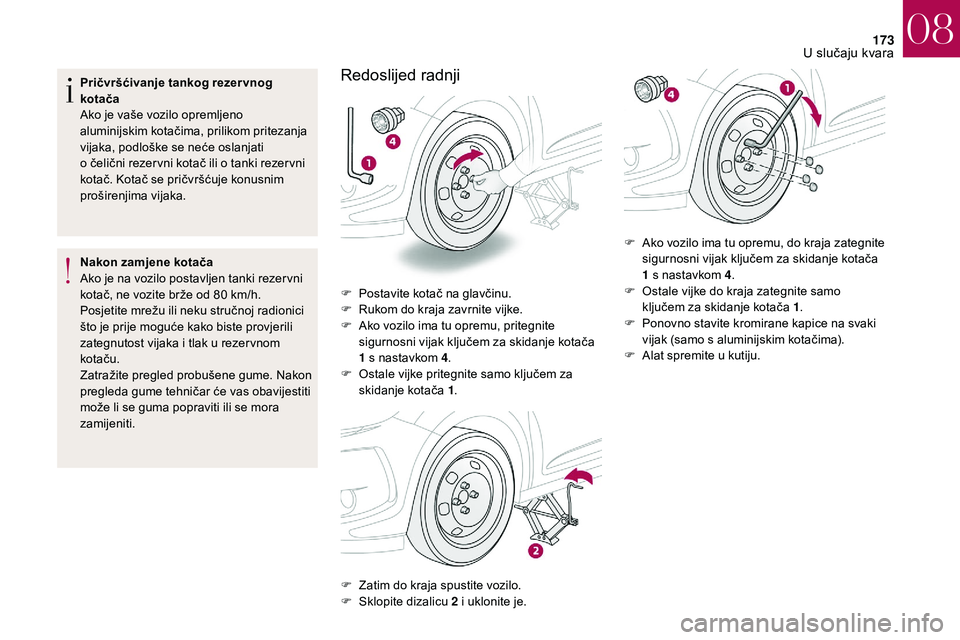

zamijeniti.Redoslijed radnji
F Postavite kotač na glavčinu.
F R ukom do kraja zavrnite vijke.
F

A
ko vozilo ima tu opremu, pritegnite
sigurnosni vijak ključem za skidanje kotača
1
s nastavkom 4 .
F

O
stale vijke pritegnite samo ključem za
skidanje kotača 1 .
F

Z
atim do kraja spustite vozilo.
F

S
klopite dizalicu 2 i uklonite je. F

A
ko vozilo ima tu opremu, do kraja zategnite
sigurnosni vijak ključem za skidanje kotača
1 s nastavkom 4
.
F O stale vijke do kraja zategnite samo
ključem za skidanje kotača 1 .
F

P
onovno stavite kromirane kapice na svaki
vijak (samo s
aluminijskim kotačima).
F

A
lat spremite u kutiju.
08
U slučaju kvara

174
Zamjena žarulje
Farovi imaju polikarbonatna stakla sa
slojem zaštitnog laka:
F
n
e čistite ih suhom ili abrazivnom
krpom, niti deterdžentom ili
otapalom,
F

u
potrijebite spužvu i sapunicu ili neko
sredstvo s
neutralnim pH,
F

a
ko vozilo perete pod visokim tlakom,
prilikom uklanjanja tvrdokornih mrlja,
ne usmjeravajte mlaz duže vrijeme
na farove, na svjetla ni po njihovom
obodu, kako se ne bi oštetio zaštitni lak
i
brtva.
Prije zamjene žarulja kontakt mora biti
isključen, a svjetla ugašena nekoliko
minuta – opasnost od teških opeklina!
F

N
e dirajte žarulju izravno prstima:
pridržavajte je krpicom koja ne ostavlja
dlačice.
Obavezno treba upotrebljavati samo
žarulje bez ultraljubičastog zračenja (UV)
kako se ne bi oštetio far.
Neispravnu žarulju uvijek treba zamijeniti
žaruljom istih oznaka i
ka

rakteristika.
Prednja svjetla
Halogena svjetla
1.Pokazivači smjera (PY21W narančasta).
2. Pozicijska svjetla (W5W)
3. Duga svjetla (H1
– 55W).
4. Kratka svjetla (H7
– 55W).
5. LED svjetla za maglu.
6. Dnevna LED svjetla.
Pokazivači smjera
Brzo treperenje kontrolne žaruljice
pokazivača smjera (desne ili lijeve)
upozorava na neispravnost jedne od
žarulja na odgovarajućoj strani.
F

O
krenite držač žarulje za četvrtinu kruga
i
izvadite ga.
F

I

zvucite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti samo
žaruljama istih karakteristika i
boje.
Za ponovnu ugradnju vrlo pažljivo
zatvorite zaštitni poklopac kako bi svjetlo
bilo nepropusno.
08
U slučaju kvara

175
Kratka svjetla
Duga svjetlaF Uklonite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor žarulje.
F

O
slobodite žarulju razmicanjem opruga.
F

I
zvucite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
Pozicijska svjetla
F Uklonite zaštitni poklopac povlačenjem jezičca.
F

O
dspojite konektor žarulje.
F

O
slobodite žarulju razmicanjem opruga.
F

I
zvucite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
F

U
klonite zaštitni poklopac povlačenjem
jezičca.
F

P
ovucite držač svjetla pritiskom na jezičce
na jedno i
drugoj strani.
F

I
zvucite žarulju i zamijenite je.
Pri postavljanju postupite obrnutim
redoslijedom.
LED / ksenonska svjetla
(LED: elektroluminiscentne diode.)
1. Pokazivači smjera (LED).
2. Pozicijska svjetla (LED).
3. Kratka svjetla (ksenonska).
4. Duga svjetla (LED/ksenonska)
5. Dnevna LED svjetla.
6. LED svjetla za maglu.
Za zamjenu te vrste svjetala (LED/ksenonska),
obratite se mreži ili nekoj stručnoj radionici.
08
U slučaju kvara

176
Integrirani bočni pokazivači smjera
Modul možete nabaviti u mreži ili u nekoj
s tručnoj radionici.
LED svjetla za maglu
Dnevna LED svjetlaStražnja svjetla
Model s klasičnim žaruljama
1. Stop / pozicijska svjetla (P21/5W).
2. Pozicijska svjetla (P5W).
3. Pokazivači smjera (PY21W narančasta).
4. Svjetlo za maglu (PR21W cr veno) ili za
vožnju unatrag (P21W).
Model sa stražnjim 3D svjetlima
F Umetnite odvijač prema sredini bljeskalice,
između bljeskalice i podnožja retrovizora.
F

Z
akretanjem odvijača izvadite odašiljač
i
izvucite ga.
F

O
dvojite ožičenje odašiljača.
F

Z
amijenite modul.
Pri postavljanju postupite obrnutim
redoslijedom. Za zamjenu te vrste dioda, obratite se mreži ili
nekoj stručnoj radionici.
Za zamjenu te vrste dioda, obratite se mreži ili
nekoj stručnoj radionici.
1.3D LED pozicijska svjetla.
2. LED stop / pozicijska svjetla.
08
U slučaju kvara

177
3.LED bočna pozicijska svjetla.
4. Pokazivači smjera (PY21W narančasta).
5. Svjetlo za maglu (H21W cr veno) ili za
vožnju unatrag (H21W).
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti samo
žaruljama istih karakteristika i
boje.
Pristup žaruljama
Skidanje pristupnog poklopca
F Otvorite prtljažnik.
Vrsta 1 Vrsta 2Skidanje svjetla
Za ponovno sastavljanje postupite obrnutim
redoslijedom.
Svjetlo dobro umetnite u
njegove vodilice
pazeći da bude poravnato s
vozilom.
Postavljanje pristupnog poklopca
Vrsta 1
F

S

kinite pristupni poklopac tako da ga
povučete prema dolje.
F

O

dvrnite leptirastu maticu kojom je svjetlo
pričvršćeno.
F

O

tkvačite konektor svjetla,
F

O

prezno izvadite svjetlo povlačenjem
u

njegovoj osi prema van, F

P
ronađite 3 kuke A poklopca u donjem
dijelu.
08
U slučaju kvara

178
Vrsta 2
Zamjena žarulja
Model s klasičnim žaruljamaM odel sa stražnjim 3D svjetlima
Pokazivači smjera (4) te svjetala za
maglu i vožnju unatrag (5)
Zamjena LED pozicijskih svjetala i stop
svjetala (diode)
Za zamjenu te vrste dioda, obratite se mreži ili
nekoj stručnoj radionici.
F

N

agnite poklopac prema gore i

namjestite
kuke B ispod obloge prtljažnika.
F

P

odignite poklopac.
F

K

lizno pomaknite poklopac da biste ga
mogli ispravno vratiti na mjesto. F

N

amjestite poklopac u

donjem dijelu.
F

N

agnite poklopac prema gore.
F
N
eispravnu žarulju okrenite za četvrtinu
kruga i zamijenite je.
F

P

ritisnite četiri jezičca i

izvadite držač
žarulja.
F

o

krenite žarulju za četvrtinu kruga
i

zamijenite je.
08
U slučaju kvara
