179

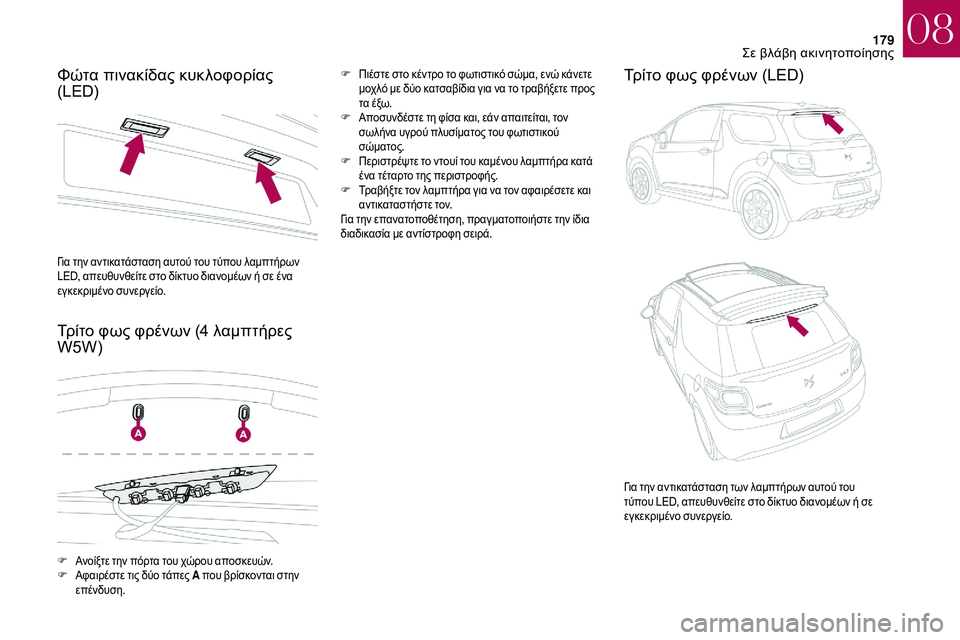

Φώτα πινακίδας κυκλοφορίας
(LED)
Τρίτο φως φρένων (4 λαμπτήρες
W5W)F Πιέστε στο κέντρο το φωτιστικό σώμα, ενώ κάνετε
μοχλό με δύο κατσαβίδια για να το τραβήξετε προς
τα έξω.
F
Α

ποσυνδέστε τη φίσα και, εάν απαιτείται, τον
σωλήνα υγρού πλυσίματος του φωτιστικού
σώματος.
F
Π

εριστρέψτε το ντουί του καμένου λαμπτήρα κατά
ένα τέταρτο της περιστροφής.
F
Τ

ραβήξτε τον λαμπτήρα για να τον αφαιρέσετε και
αντικαταστήστε τον.
Για την επανατοποθέτηση, πραγματοποιήστε την ίδια
διαδικασία με αντίστροφη σειρά.Τρίτο φως φρένων (LED)
Για την αντικατάσταση αυτού του τύπου λαμπτήρων
LED, απευθυνθείτε στο δίκτυο διανομέων ή σε ένα
εγκεκριμένο συνεργείο.
F
Α

νοίξτε την πόρτα του χώρου αποσκευών.
F
Α

φαιρέστε τις δύο τάπες A που βρίσκονται στην
επένδυση. Για την αντικατάσταση των λαμπτήρων αυτού του
τύπου LED, απευθυνθείτε στο δίκτυο διανομέων ή σε
εγκεκριμένο συνεργείο.
08
Σε βλάβη ακινητοποίησης

180

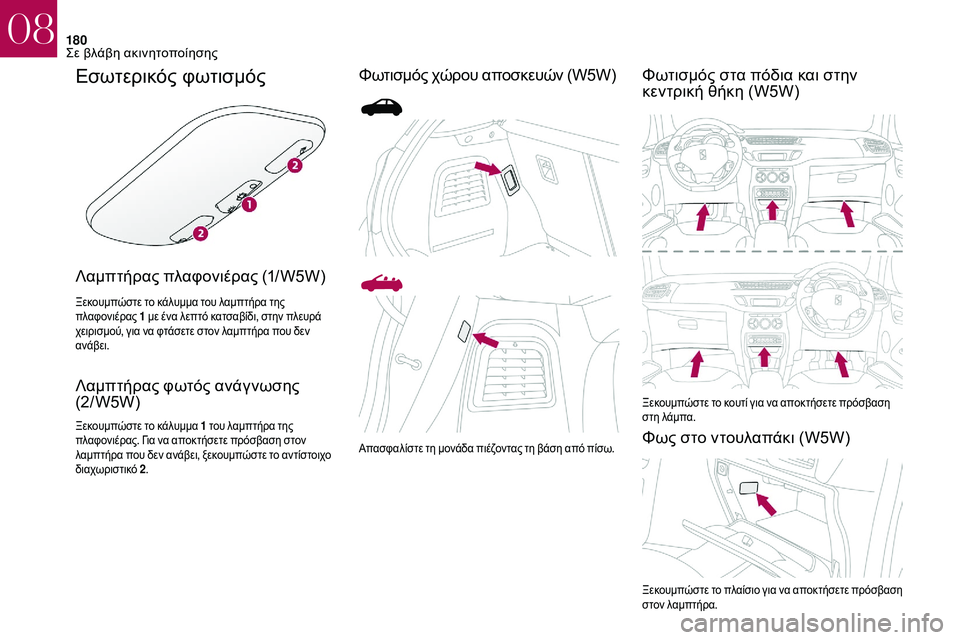

Εσωτερικός φωτισμός
Λαμπτήρας πλαφονιέρας (1/W5W)
Ξεκουμπώστε το κάλυμμα του λαμπτήρα της
πλαφονιέρας 1
με ένα λεπτό κατσαβίδι, στην πλευρά
χειρισμού, για να φτάσετε στον λαμπτήρα που δεν
ανάβει.
Λαμπτήρας φωτός ανάγνωσης
(2 / W5W)
Ξεκουμπώστε το κάλυμμα 1 του λαμπτήρα της
πλαφονιέρας. Για να αποκτήσετε πρόσβαση στον
λαμπτήρα που δεν ανάβει, ξεκουμπώστε το αντίστοιχο
διαχωριστικό 2.
Φωτισμός χώρου αποσκευών (W5W) Φωτισμός στα πόδια και στην
κεντρική θήκη (W5W)
Ξεκουμπώστε το κουτί για να αποκτήσετε πρόσβαση
στη λάμπα.
Φως στο ντουλαπάκι (W5W)Απασφαλίστε τη μονάδα πιέζοντας τη βάση από πίσω.
Ξεκουμπώστε το πλαίσιο για να αποκτήσετε πρόσβαση
στον λαμπτήρα.
08
Σε βλάβη ακινητοποίησης

181

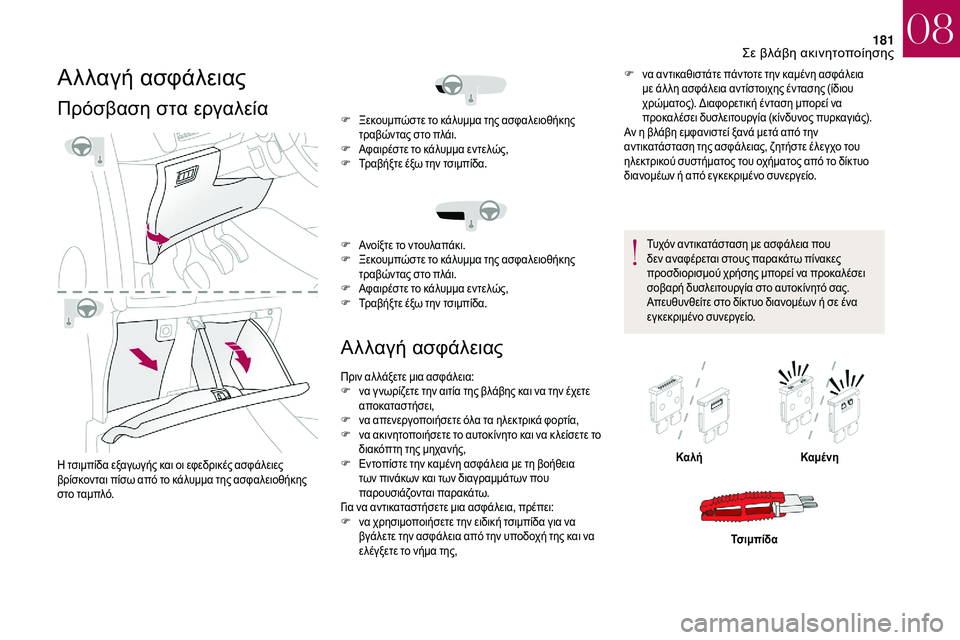

Αλλαγή ασφάλειας
Πρόσβαση στα εργαλεία
Η τσιμπίδα εξαγωγής και οι εφεδρικές ασφάλειες
βρίσκονται πίσω από το κάλυμμα της ασφαλειοθήκης
στο ταμπλό.
Αλλαγή ασφάλειας
F να αντικαθιστάτε πάντοτε την καμένη ασφάλεια με άλ λη ασφάλεια αντίστοιχης έντασης (ίδιου
χρώματος). Διαφορετική ένταση μπορεί να
προκαλέσει δυσλειτουργία (κίνδυνος πυρκαγιάς).
Αν η βλάβη εμφανιστεί ξανά μετά από την
αντικατάσταση της ασφάλειας, ζητήστε έλεγχο του
ηλεκτρικού συστήματος του οχήματος από το δίκτυο
διανομέων ή από εγκεκριμένο συνεργείο.
Τυχόν αντικατάσταση με ασφάλεια που
δεν αναφέρεται στους παρακάτω πίνακες
προσδιορισμού χρήσης μπορεί να προκαλέσει
σοβαρή δυσλειτουργία στο αυτοκίνητό σας.
Απευθυνθείτε στο δίκτυο διανομέων ή σε ένα
εγκεκριμένο συνεργείο.
F
Ξ

εκουμπώστε το κάλυμμα της ασφαλειοθήκης
τραβώντας στο πλάι.
F
Α

φαιρέστε το κάλυμμα εντελώς,
F
Τ

ραβήξτε έξω την τσιμπίδα.
F
Α

νοίξτε το ντουλαπάκι.
F
Ξ

εκουμπώστε το κάλυμμα της ασφαλειοθήκης
τραβώντας στο πλάι.
F
Α

φαιρέστε το κάλυμμα εντελώς,
F
Τ

ραβήξτε έξω την τσιμπίδα.
Πριν αλ λάξετε μια ασφάλεια:
F
ν

α γ νωρίζετε την αιτία της βλάβης και να την έχετε
αποκαταστήσει,
F
ν

α απενεργοποιήσετε όλα τα ηλεκτρικά φορτία,
F
ν

α ακινητοποιήσετε το αυτοκίνητο και να κ λείσετε το
διακόπτη της μηχανής,
F
Ε

ντοπίστε την καμένη ασφάλεια με τη βοήθεια
των πινάκων και των διαγραμμάτων που
παρουσιάζονται παρακάτω.
Για να αντικαταστήσετε μια ασφάλεια, πρέπει:
F
ν

α χρησιμοποιήσετε την ειδική τσιμπίδα για να
βγάλετε την ασφάλεια από την υποδοχή της και να
ελέγξετε το νήμα της, Καλή
Καμένη
Τσιμπίδα
08
Σε βλάβη ακινητοποίησης

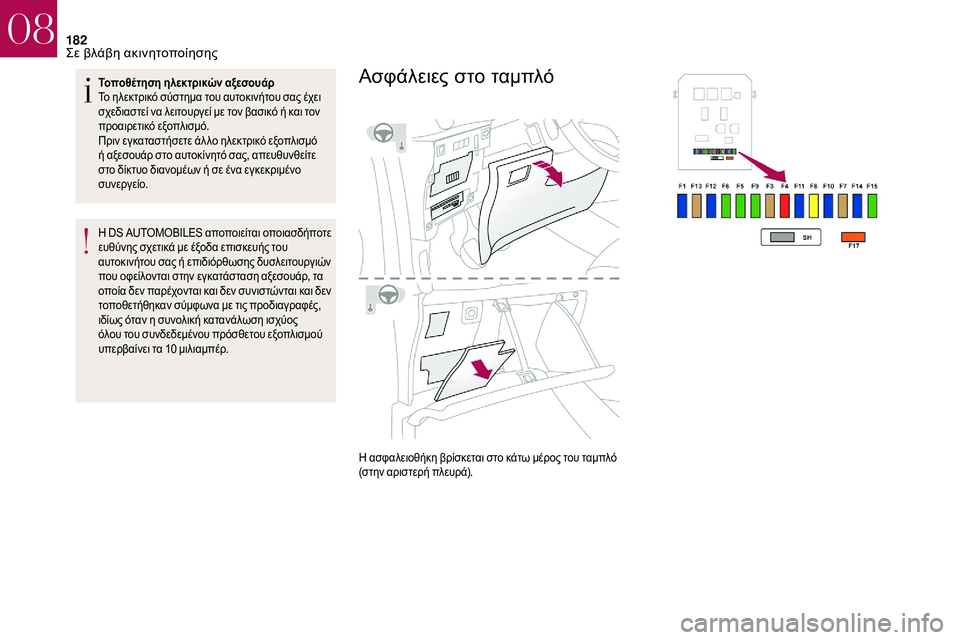

182
Τοποθέτηση ηλεκτρικών αξεσουάρ
Το ηλεκτρικό σύστημα του αυτοκινήτου σας έχει
σχεδιαστεί να λειτουργεί με τον βασικό ή και τον
προαιρετικό εξοπλισμό.
Πριν εγκαταστήσετε άλ λο ηλεκτρικό εξοπλισμό
ή αξεσουάρ στο αυτοκίνητό σας, απευθυνθείτε
στο δίκτυο διανομέων ή σε ένα εγκεκριμένο
συνεργείο.
Η DS AUTOMOBILES αποποιείται οποιασδήποτε
ευθύνης σχετικά με έξοδα επισκευής του
αυτοκινήτου σας ή επιδιόρθωσης δυσλειτουργιών
που οφείλονται στην εγκατάσταση αξεσουάρ, τα
οποία δεν παρέχον ται και δεν συνιστών ται και δεν
τοποθετήθηκαν σύμφωνα με τις προδιαγραφές,
ιδίως όταν η συνολική κατανάλωση ισχύος
όλου του συνδεδεμένου πρόσθετου εξοπλισμού
υπερβαίνει τα 10
μιλιαμπέρ.Ασφάλειες στο ταμπλό
Η ασφαλειοθήκη βρίσκεται στο κάτω μέρος του ταμπλό
(στην αριστερή πλευρά).
08
Σε βλάβη ακινητοποίησης

183

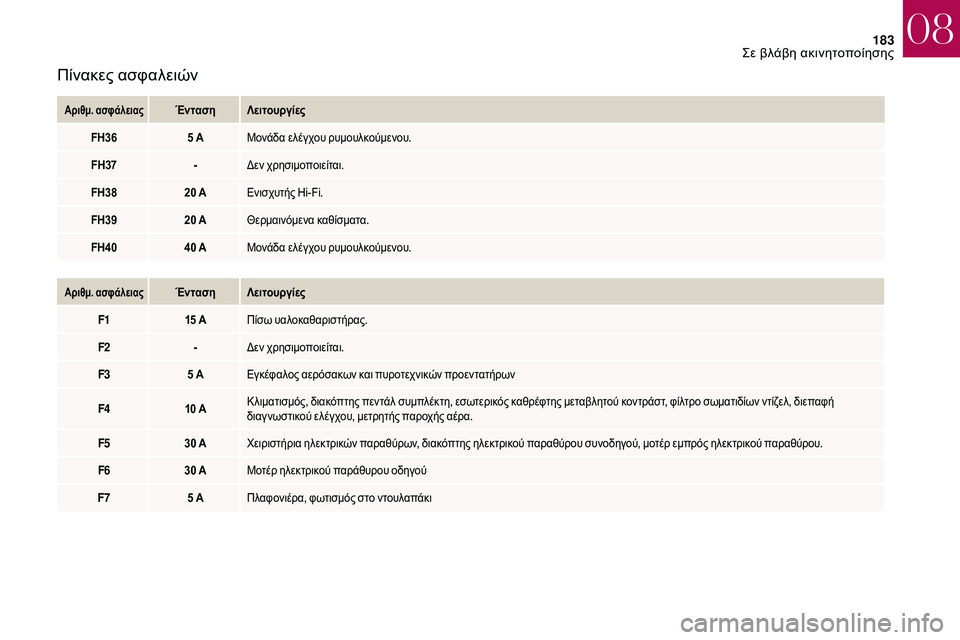

Πίνακες ασφαλειών
Αριθμ. ασφάλειαςΈντασηΛειτουργίες
FH36 5
A Μονάδα ελέγχου ρυμουλκούμενου.
FH37 -Δεν χρησιμοποιείται.
FH38 20
A Ενισχυτής Hi-Fi.
FH39 20
A Θερμαινόμενα καθίσματα.
FH40 40
A Μονάδα ελέγχου ρυμουλκούμενου.
Αριθμ. ασφάλειαςΈνταση Λειτουργίες
F1 15
A Πίσω υαλοκαθαριστήρας.
F2 -Δεν χρησιμοποιείται.
F3 5
A Εγκέφαλος αερόσακων και πυροτεχνικών προεντατήρων
F4 10
A Κ λιματισμός, διακόπτης πεντάλ συμπλέκτη, εσωτερικός καθρέφτης μεταβλητού κοντράστ, φίλτρο σωματιδίων ντίζελ, διεπαφή
διαγ νωστικού ελέγχου, μετρητής παροχής αέρα.
F5 30
A Χειριστήρια ηλεκτρικών παραθύρων, διακόπτης ηλεκτρικού παραθύρου συνοδηγού, μοτέρ εμπρός ηλεκτρικού παραθύρου.
F6 30
A Μοτέρ ηλεκτρικού παράθυρου οδηγού
F7 5
A Πλαφονιέρα, φωτισμός στο ντουλαπάκι
08
Σε βλάβη ακινητοποίησης

184
Υπάρχουν δύο ασφάλειες για την υφασμάτινη οροφή.F
Γ
ια να ξεκουμπώσετε την επάνω επένδυση του
χώρου αποσκευών, τραβήξτε τη προς τα κάτω,
ξεκινώντας από τα αριστερά.
F
Α

φαιρέστε την επένδυση, με κίνηση προς τα κάτω.

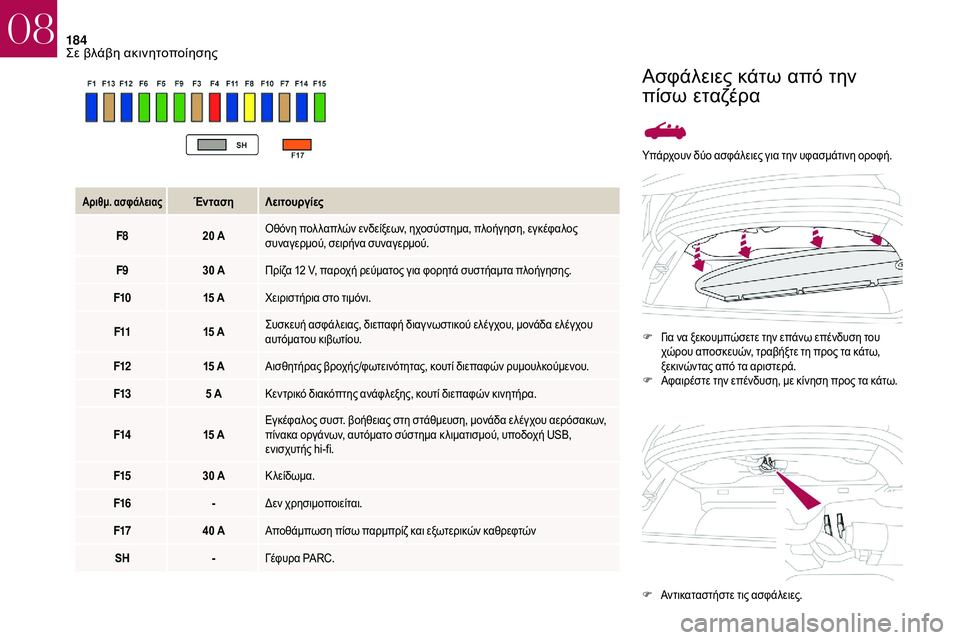

Αριθμ. ασφάλειαςΈνταση Λειτουργίες
F8 20
A Οθόνη πολ λαπλών ενδείξεων, ηχοσύστημα, πλοήγηση, εγκέφαλος
συναγερμού, σειρήνα συναγερμού.
F9 30
A Πρίζα 12
V, παροχή ρεύματος για φορητά συστήαμτα πλοήγησης.
F10 15
A Χειριστήρια στο τιμόνι.
F11 15
A Συσκευή ασφάλειας, διεπαφή διαγ νωστικού ελέγχου, μονάδα ελέγχου
αυτόματου κιβωτίου.
F12 15
A Αισθητήρας βροχής/φωτεινότητας, κουτί διεπαφών ρυμουλκούμενου.
F13 5
A Κεντρικό διακόπτης ανάφλεξης, κουτί διεπαφών κινητήρα.
F14 15
A Εγκέφαλος συστ. βοήθειας στη στάθμευση, μονάδα ελέγχου αερόσακων,
πίνακα οργάνων, αυτόματο σύστημα κ λιματισμού, υποδοχή USB,
ενισχυτής hi-fi.
F15 30
A Κλείδωμα.
F16 -Δεν χρησιμοποιείται.
F17 40
A Αποθάμπωση πίσω παρμπρίζ και εξωτερικών καθρεφτών
SH -Γέφυρα PARC.
Ασφάλειες κάτω από την
πίσω εταζέρα
F Αντικαταστήστε τις ασφάλειες.
08
Σε βλάβη ακινητοποίησης

185

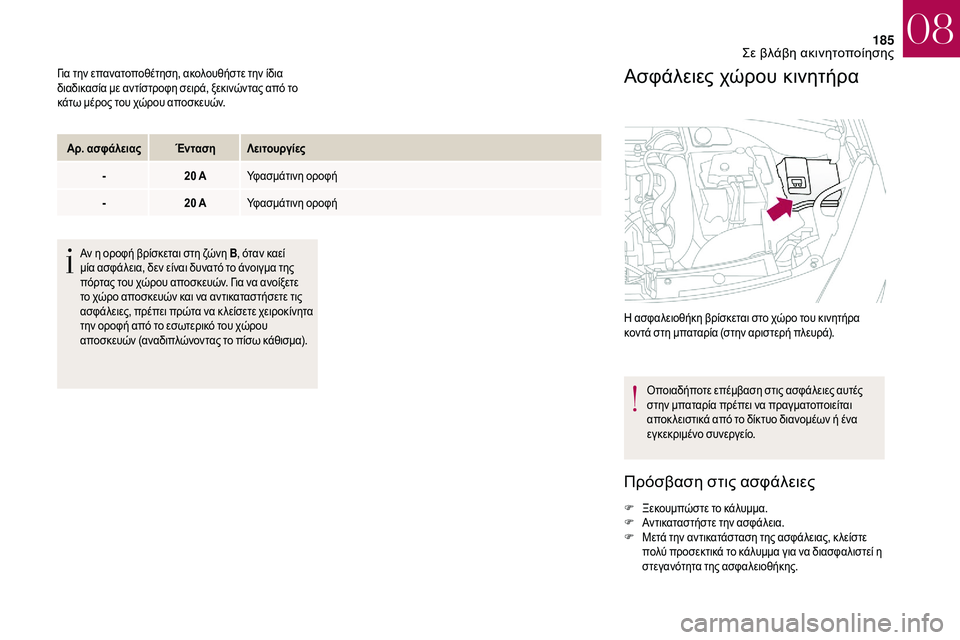

Για την επανατοποθέτηση, ακολουθήστε την ίδια
διαδικασία με αντίστροφη σειρά, ξεκινώντας από το
κάτω μέρος του χώρου αποσκευών.Αρ. ασφάλειας ΈντασηΛειτουργίες
- 20
AΥφασμάτινη οροφή
- 20
AΥφασμάτινη οροφή
Αν η οροφή βρίσκεται στη ζώνη B , όταν καεί
μία ασφάλεια, δεν είναι δυνατό το άνοιγμα της
πόρτας του χώρου αποσκευών. Για να ανοίξετε
το χώρο αποσκευών και να αντικαταστήσετε τις
ασφάλειες, πρέπει πρώτα να κ λείσετε χειροκίνητα
την οροφή από το εσωτερικό του χώρου
αποσκευών (αναδιπλώνοντας το πίσω κάθισμα).Ασφάλειες χώρου κινητήρα
Η ασφαλειοθήκη βρίσκεται στο χώρο του κινητήρα
κοντά στη μπαταρία (στην αριστερή πλευρά).
Οποιαδήποτε επέμβαση στις ασφάλειες αυτές
στην μπαταρία πρέπει να πραγματοποιείται
αποκ λειστικά από το δίκτυο διανομέων ή ένα
εγκεκριμένο συνεργείο.
Πρόσβαση στις ασφάλειες
F Ξεκουμπώστε το κάλυμμα.
F Α ντικαταστήστε την ασφάλεια.
F
Μ

ετά την αντικατάσταση της ασφάλειας, κ λείστε
πολύ προσεκτικά το κάλυμμα για να διασφαλιστεί η
στεγανότητα της ασφαλειοθήκης.
08
Σε βλάβη ακινητοποίησης

186

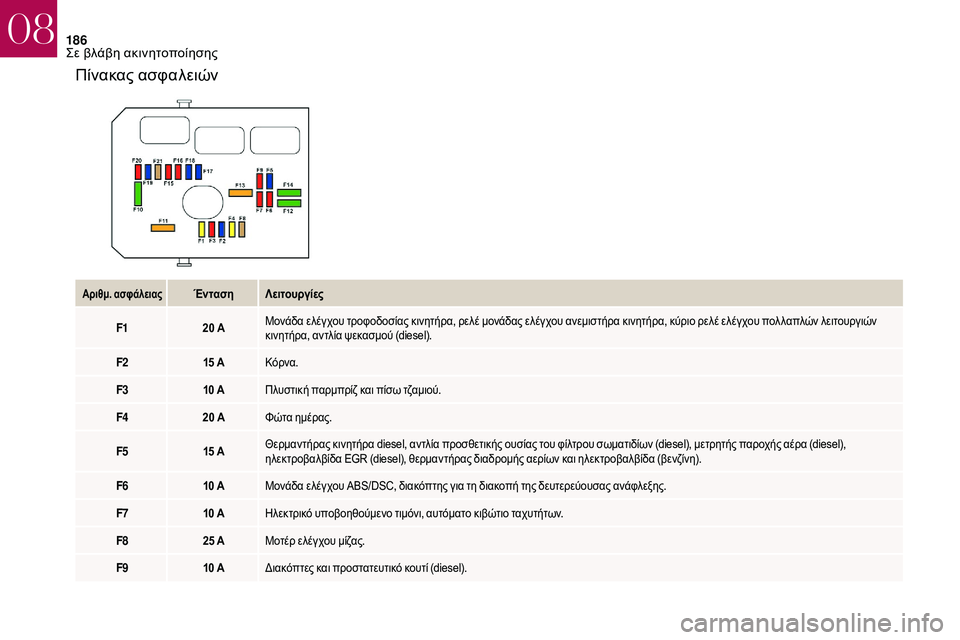

Πίνακας ασφαλειών
Αριθμ. ασφάλειαςΈντασηΛειτουργίες
F1 20
A Μονάδα ελέγχου τροφοδοσίας κινητήρα, ρελέ μονάδας ελέγχου ανεμιστήρα κινητήρα, κύριο ρελέ ελέγχου πολ λαπλών λειτουργιών
κινητήρα, αντλία ψεκασμού (diesel).
F2 15
A Κόρνα.
F3 10
A Πλυστική παρμπρίζ και πίσω τζαμιού.
F4 20
A Φώτα ημέρας.
F5 15
A Θερμαντήρας κινητήρα diesel, αντλία προσθετικής ουσίας του φίλτρου σωματιδίων (diesel), μετρητής παροχής αέρα (diesel),
ηλεκτροβαλβίδα EGR (diesel), θερμαντήρας διαδρομής αερίων και ηλεκτροβαλβίδα (βενζίνη).
F6 10
A Μονάδα ελέγχου ABS/DSC, διακόπτης για τη διακοπή της δευτερεύουσας ανάφλεξης.
F7 10
A Ηλεκτρικό υποβοηθούμενο τιμόνι, αυτόματο κιβώτιο ταχυτήτων.
F8 25
A Μοτέρ ελέγχου μίζας.
F9 10
A Διακόπτες και προστατευτικό κουτί (diesel).
08
Σε βλάβη ακινητοποίησης

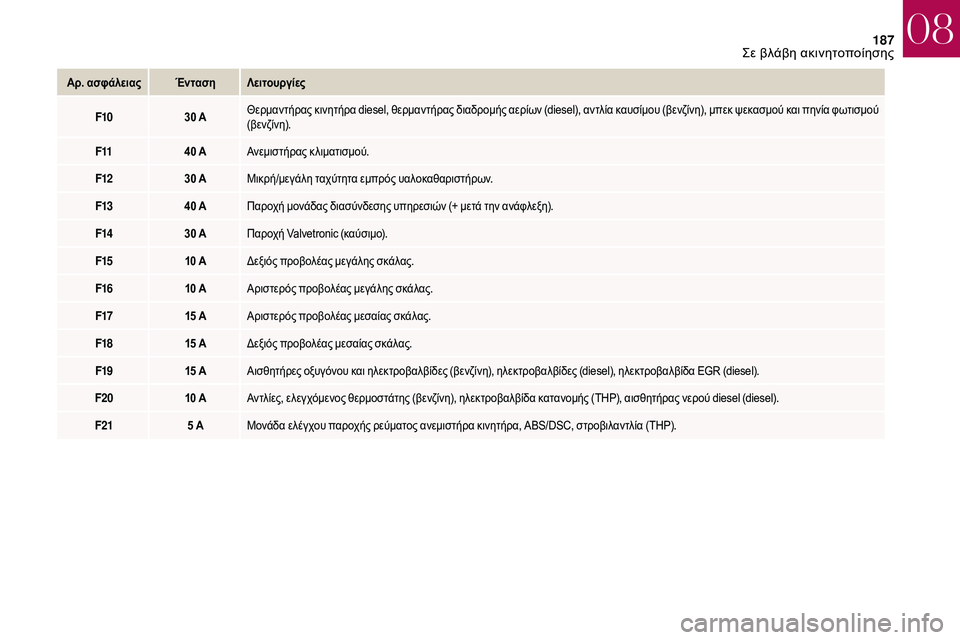

187
Αρ. ασφάλειαςΈντασηΛειτουργίες
F10 30
AΘερμαντήρας κινητήρα diesel, θερμαντήρας διαδρομής αερίων (diesel), αντλία καυσίμου (βενζίνη), μπεκ ψεκασμού και πηνία φωτισμού
(βενζίνη).
F11 40
AΑνεμιστήρας κλιματισμού.
F12 30
AΜικρή/μεγάλη ταχύτητα εμπρός υαλοκαθαριστήρων.
F13 40
AΠαροχή μονάδας διασύνδεσης υπηρεσιών (+ μετά την ανάφλεξη).
F14 30
AΠαροχή Valvetronic (καύσιμο).
F15 10
AΔεξιός προβολέας μεγάλης σκάλας.
F16 10
AΑριστερός προβολέας μεγάλης σκάλας.
F17 15
AΑριστερός προβολέας μεσαίας σκάλας.
F18 15
AΔεξιός προβολέας μεσαίας σκάλας.
F19 15
AΑισθητήρες οξυγόνου και ηλεκτροβαλβίδες (βενζίνη), ηλεκτροβαλβίδες (diesel), ηλεκτροβαλβίδα EGR (diesel).
F20 10
AΑντλίες, ελεγχόμενος θερμοστάτης (βενζίνη), ηλεκτροβαλβίδα κατανομής (THP), αισθητήρας νερού diesel (diesel).
F21 5
AΜονάδα ελέγχου παροχής ρεύματος ανεμιστήρα κινητήρα, ABS/DSC, στροβιλαντλία (THP).
08
Σε βλάβη ακινητοποίησης

188

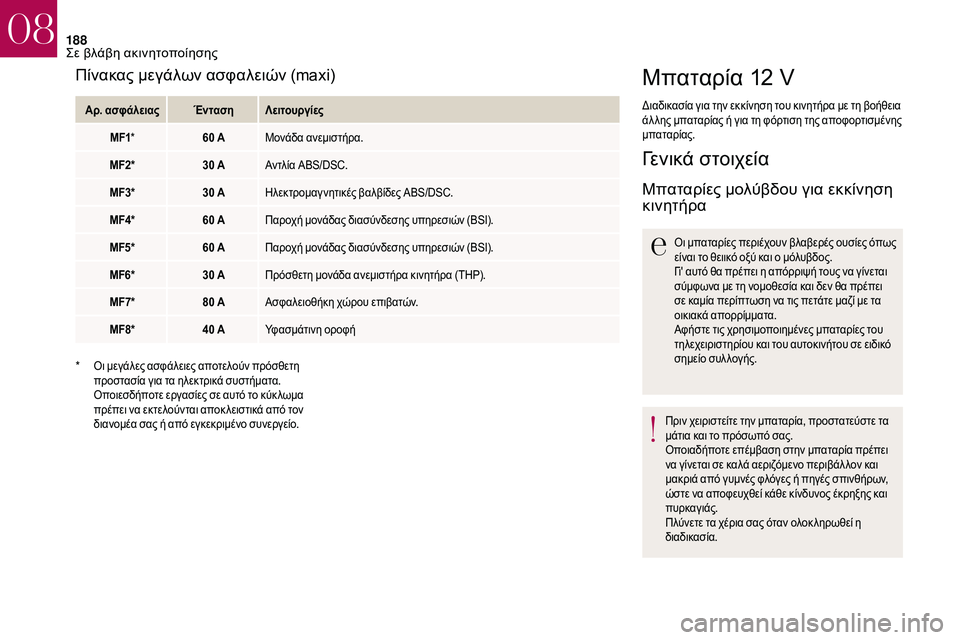

Μπαταρία 12 V
Διαδικασία για την εκκίνηση του κινητήρα με τη βοήθεια
άλ λης μπαταρίας ή για τη φόρτιση της αποφορτισμένης
μπαταρίας.
Γενικά στοιχεία
Μπαταρίες μολύβδου για εκκίνηση
κινητήρα
Οι μπαταρίες περιέχουν βλαβερές ουσίες όπως
είναι το θειικό οξύ και ο μόλυβδος.
Γι' αυτό θα πρέπει η απόρριψή τους να γίνεται
σύμφωνα με τη νομοθεσία και δεν θα πρέπει
σε καμία περίπτωση να τις πετάτε μαζί με τα
οικιακά απορρίμματα.
Αφήστε τις χρησιμοποιημένες μπαταρίες του
τηλεχειριστηρίου και του αυτοκινήτου σε ειδικό
σημείο συλλογής.
Πριν χειριστείτε την μπαταρία, προστατεύστε τα
μάτια και το πρόσωπό σας.
Οποιαδήποτε επέμβαση στην μπαταρία πρέπει
να γίνεται σε καλά αεριζόμενο περιβάλ λον και
μακριά από γυμνές φλόγες ή πηγές σπινθήρων,
ώστε να αποφευχθεί κάθε κίνδυνος έκρηξης και
πυρκαγιάς.
Πλύνετε τα χέρια σας όταν ολοκ ληρωθεί η
διαδικασία.
Πίνακας μεγάλων ασφαλειών (maxi)
Αρ. ασφάλειας ΈντασηΛειτουργίες
MF1 * 60
AΜονάδα ανεμιστήρα.
MF2* 30
AΑντλία ABS/DSC.
MF3* 30
AΗλεκτρομαγ νητικές βαλβίδες ABS/DSC.
MF4* 60
AΠαροχή μονάδας διασύνδεσης υπηρεσιών (BSI).
MF5* 60
AΠαροχή μονάδας διασύνδεσης υπηρεσιών (BSI).
MF6* 30
AΠρόσθετη μονάδα ανεμιστήρα κινητήρα (THP).
MF7* 80
AΑσφαλειοθήκη χώρου επιβατών.
MF8* 40
AΥφασμάτινη οροφή
*

Ο
ι μεγάλες ασφάλειες αποτελούν πρόσθετη
προστασία για τα ηλεκτρικά συστήματα.
Οποιεσδήποτε εργασίες σε αυτό το κύκ λωμα
πρέπει να εκτελούνται αποκ λειστικά από τον
διανομέα σας ή από εγκεκριμένο συνεργείο.
