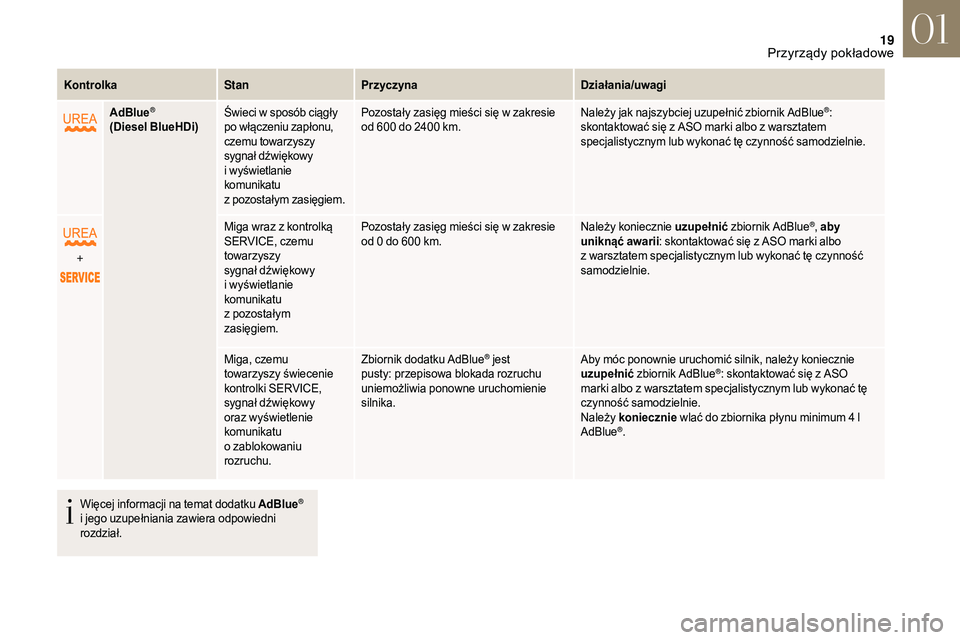

Page 21 of 248
19
KontrolkaStanPrzyczyna Działania/uwagi
AdBlue
®
(Diesel BlueHDi) Świeci w sposób ciągły
po włączeniu zapłonu,
czemu towarzyszy
sygnał dźwiękowy
i
wyświetlanie
komunikatu
z
pozostałym zasięgiem. Pozostały zasięg mieści się w
zakresie
od 600 do 2400 km.Należy jak najszybciej uzupełnić zbiornik AdBlue
®:
skontaktować się z
ASO marki albo z
warsztatem
specjalistycznym lub wykonać tę czynność samodzielnie.
+ Miga wraz z
kontrolką
SERVICE, czemu
towarzyszy
sygnał dźwiękowy
i
wyświetlanie
komunikatu
z
pozostałym
zasięgiem. Pozostały zasięg mieści się w
zakresie
od 0
do 600
km. Należy koniecznie
uzupełnić zbiornik AdBlue
®, aby
uniknąć awarii : skontaktować się z
ASO marki albo
z
warsztatem specjalistycznym lub wykonać tę czynność
samodzielnie.
Miga, czemu
towarzyszy świecenie
kontrolki SERVICE,
sygnał dźwiękowy
oraz wyświetlenie
komunikatu
o
z
ablokowaniu
rozruchu. Zbiornik dodatku AdBlue
® jest
pusty: przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby móc ponownie uruchomić silnik, należy koniecznie
uzupełnić
zbiornik AdBlue®: skontaktować się z ASO
m
arki albo z
warsztatem specjalistycznym lub wykonać tę
czynność samodzielnie.
Należy koniecznie wlać do zbiornika płynu minimum 4
l
AdBlue
®.
Więcej informacji na temat dodatku AdBlue
®
i
jego uzupełniania zawiera odpowiedni
rozdział.
01
Przyrządy pokładowe

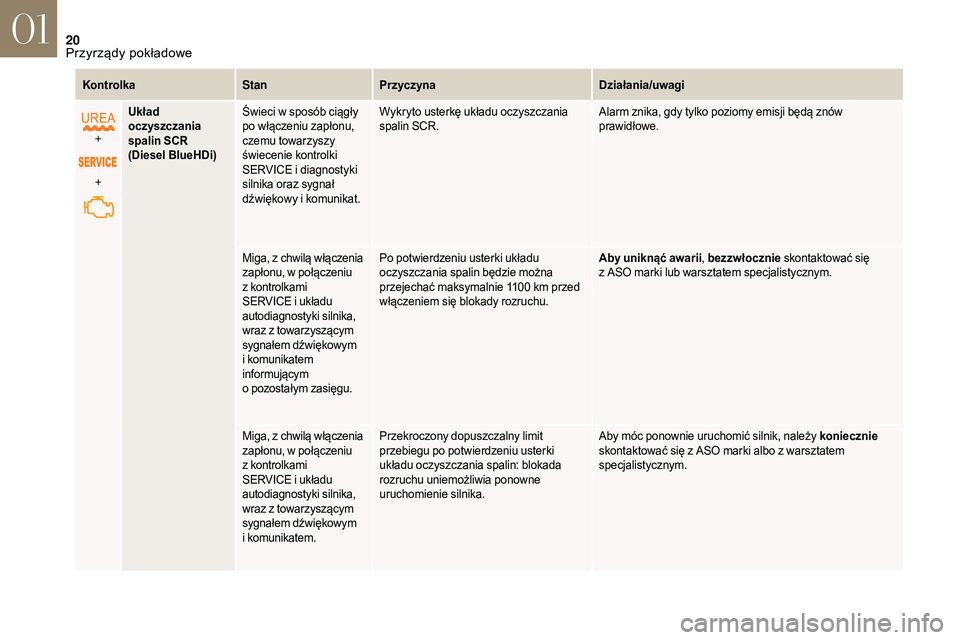

Page 22 of 248
20
KontrolkaStanPrzyczyna Działania/uwagi
+
+ Układ
oczyszczania
spalin SCR
(Diesel BlueHDi)
Świeci w
sposób ciągły
po włączeniu zapłonu,
czemu towarzyszy
świecenie kontrolki
SERVICE i
diagnostyki
silnika oraz sygnał
dźwiękowy i
komunikat.Wykryto usterkę układu oczyszczania
spalin SCR.
Alarm znika, gdy tylko poziomy emisji będą znów
prawidłowe.
Miga, z
chwilą włączenia
zapłonu, w
połączeniu
z
kontrolkami
SERVICE i układu
autodiagnostyki silnika,
wraz z
towarzyszącym
sygnałem dźwiękowym
i
k
omunikatem
informującym
o
pozostałym zasięgu.Po potwierdzeniu usterki układu
oczyszczania spalin będzie można
przejechać maksymalnie 1100 km przed
włączeniem się blokady rozruchu.
Aby uniknąć awarii
, bezzwłocznie skontaktować się
z
ASO marki lub warsztatem specjalistycznym.
Miga, z
chwilą włączenia
zapłonu, w
połączeniu
z kontrolkami
SERVICE i układu
autodiagnostyki silnika,
wraz z
towarzyszącym
sygnałem dźwiękowym
i
k
omunikatem.Przekroczony dopuszczalny limit
przebiegu po potwierdzeniu usterki
układu oczyszczania spalin: blokada
rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy koniecznie
skontaktować się z
ASO marki albo z warsztatem
specjalistycznym.
01
Przyrządy pokładowe

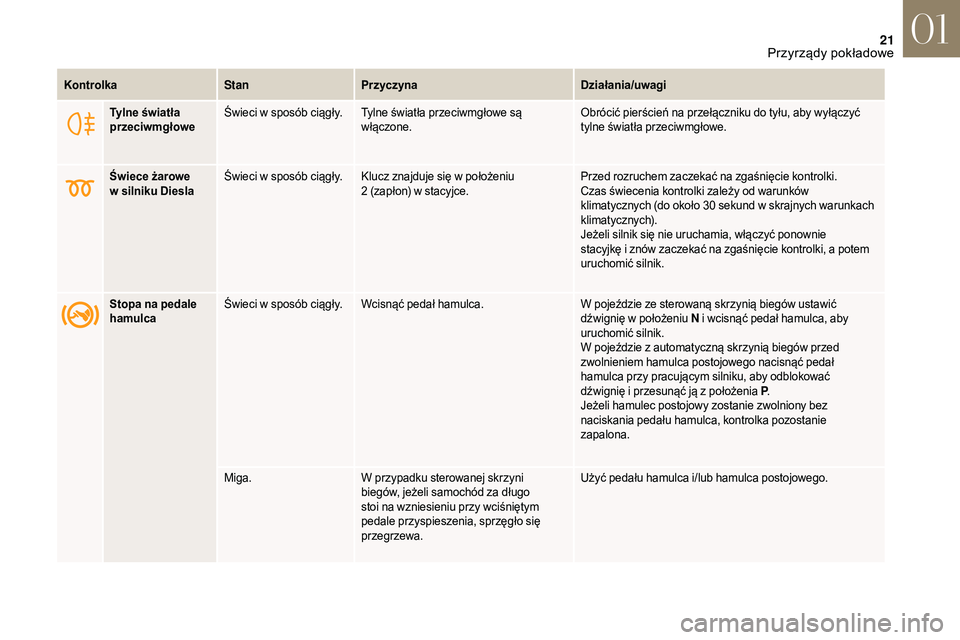

Page 23 of 248
21
Tylne światła
przeciwmgłoweŚwieci w
sposób ciągły. Tylne światła przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku do tyłu, aby wyłączyć
tylne światła przeciwmgłowe.
Świece żarowe
w
silniku Diesla Świeci w sposób ciągły. Klucz znajduje się w
położeniu
2
(zapłon) w stacyjce.Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Czas świecenia kontrolki zależy od warunków
klimatycznych (do około 30
sekund w skrajnych warunkach
klimatycznych).
Jeżeli silnik się nie uruchamia, włączyć ponownie
stacyjkę i
znów zaczekać na zgaśnięcie kontrolki, a potem
uruchomić silnik.
Stopa na pedale
hamulca Świeci w
sposób ciągły. Wcisnąć pedał hamulca. W pojeździe ze sterowaną skrzynią biegów ustawić
dźwignię w
położeniu N i
wcisnąć pedał hamulca, aby
uruchomić silnik.
W pojeździe z
automatyczną skrzynią biegów przed
zwolnieniem hamulca postojowego nacisnąć pedał
hamulca przy pracującym silniku, aby odblokować
dźwignię i
przesunąć ją z położenia P.
Jeżeli hamulec postojowy zostanie zwolniony bez
naciskania pedału hamulca, kontrolka pozostanie
zapalona.
Miga. W przypadku sterowanej skrzyni
biegów, jeżeli samochód za długo
stoi na wzniesieniu przy wciśniętym
pedale przyspieszenia, sprzęgło się
przegrzewa. Użyć pedału hamulca i/lub hamulca postojowego.
Kontrolka
StanPrzyczyna Działania/uwagi
01
Przyrządy pokładowe

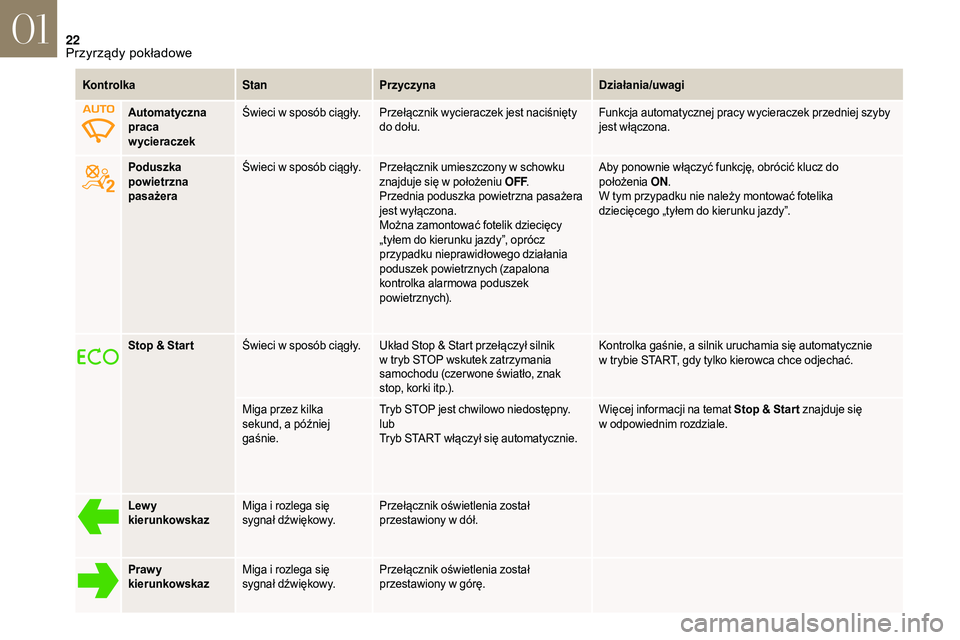

Page 24 of 248
22
KontrolkaStanPrzyczyna Działania/uwagi
Poduszka
powietrzna
pasażera Świeci w sposób ciągły. Przełącznik umieszczony w
schowku
znajduje się w
położeniu OFF.
Przednia poduszka powietrzna pasażera
jest wyłączona.
Można zamontować fotelik dziecięcy
„tyłem do kierunku jazdy”, oprócz
przypadku nieprawidłowego działania
poduszek powietrznych (zapalona
kontrolka alarmowa poduszek
powietrznych). Aby ponownie włączyć funkcję, obrócić klucz do
położenia ON.
W tym przypadku nie należy montować fotelika
dziecięcego „tyłem do kierunku jazdy”.
Stop & Star t Świeci w
sposób ciągły. Układ Stop & Start przełączył silnik w
tryb STOP wskutek zatrzymania
samochodu (czer wone światło, znak
stop, korki itp.). Kontrolka gaśnie, a
silnik uruchamia się automatycznie
w
trybie START, gdy tylko kierowca chce odjechać.
Miga przez kilka
sekund, a
później
gaśnie. Tryb STOP jest chwilowo niedostępny.
lub
Tryb START włączył się automatycznie. Więcej informacji na temat Stop & Star t znajduje się
w
odpowiednim rozdziale.
Lewy
kierunkowskaz Miga i
rozlega się
sygnał dźwiękowy. Przełącznik oświetlenia został
przestawiony w
dół.
Prawy
kierunkowskaz Miga i
rozlega się
sygnał dźwiękowy. Przełącznik oświetlenia został
przestawiony w
gór
ę.
Automatyczna
praca
wycieraczek
Świeci w sposób ciągły. Przełącznik wycieraczek jest naciśnięty
do dołu. Funkcja automatycznej pracy wycieraczek przedniej szyby
jest włączona.
01
Przyrządy pokładowe

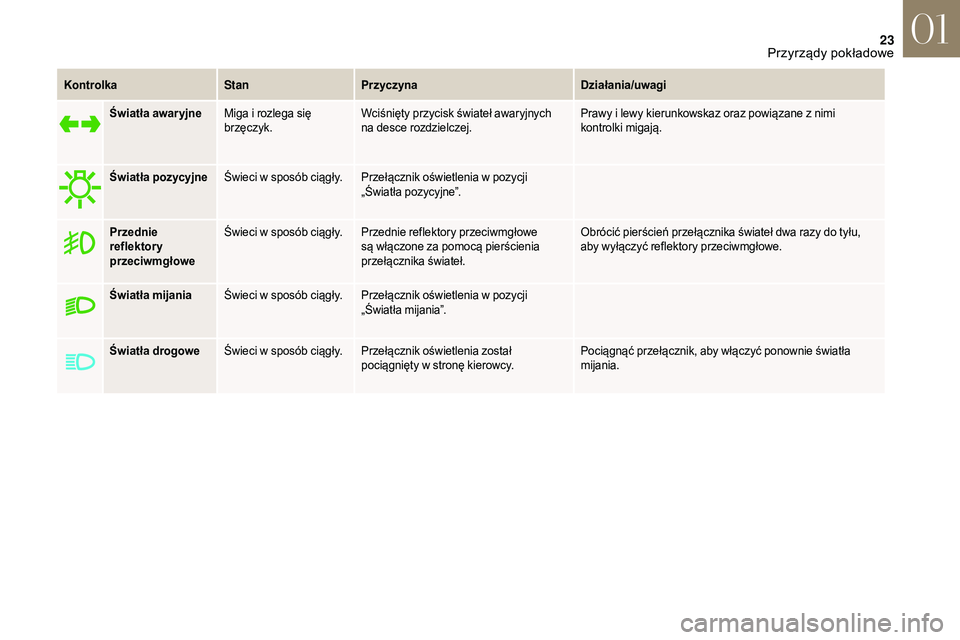

Page 25 of 248
23
KontrolkaStanPrzyczyna Działania/uwagi
Światła awaryjne Miga i
rozlega się
brzęczyk. Wciśnięty przycisk świateł awaryjnych
na desce rozdzielczej. Prawy i
lewy kierunkowskaz oraz powiązane z nimi
kontrolki migają.
Światła pozycyjne Świeci w sposób ciągły. Przełącznik oświetlenia w
pozycji
„Światła pozycyjne”.
Przednie
reflektory
przeciwmgłowe Świeci w sposób ciągły. Przednie reflektory przeciwmgłowe
są włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień przełącznika świateł dwa razy do tyłu,
aby wyłączyć reflektory przeciwmgłowe.
Światła mijania Świeci w
sposób ciągły. Przełącznik oświetlenia w pozycji
„Światła mijania”.
Światła drogowe Świeci w
sposób ciągły. Przełącznik oświetlenia został pociągnięty w
stronę kierowcy.Pociągnąć przełącznik, aby włączyć ponownie światła
mijania.
01
Przyrządy pokładowe

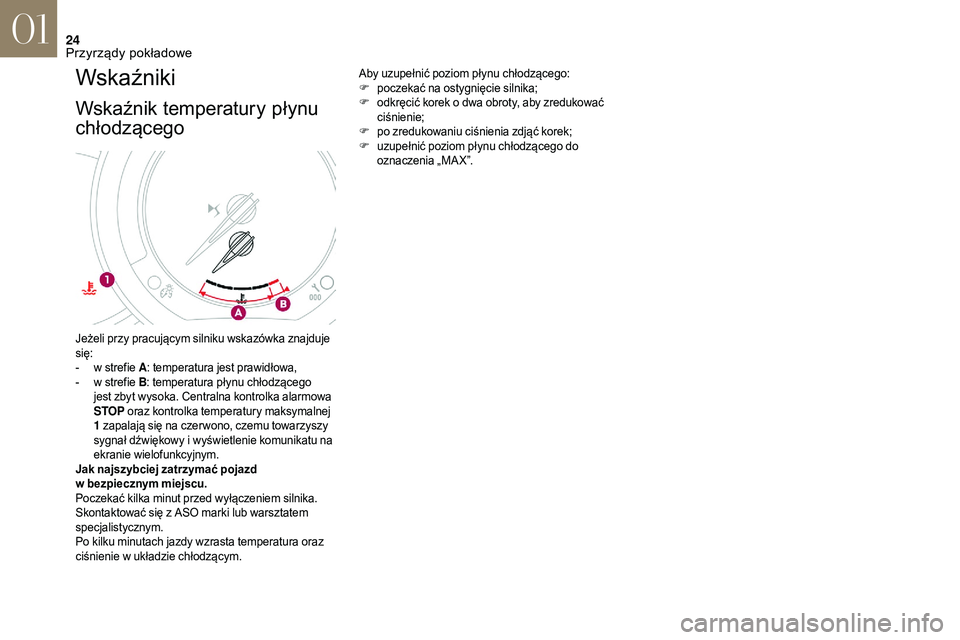

Page 26 of 248
24
Wskaźniki
Wskaźnik temperatury płynu
chłodzącego
Aby uzupełnić poziom płynu chłodzącego:
F poczekać na ostygnięcie silnika;
F
o
dkręcić korek o dwa obroty, aby zredukować
ciśnienie;
F
p
o zredukowaniu ciśnienia zdjąć korek;
F
u
zupełnić poziom płynu chłodzącego do
oznaczenia „MA X”.
Jeżeli przy pracującym silniku wskazówka znajduje
się:
-
w s
trefie A: temperatura jest prawidłowa,
-
w s
trefie B : temperatura płynu chłodzącego
jest zbyt wysoka. Centralna kontrolka alarmowa
STOP oraz kontrolka temperatury maksymalnej
1 zapalają się na czer wono, czemu towarzyszy
sygnał dźwiękowy i
wyświetlenie komunikatu na
ekranie wielofunkcyjnym.
Jak najszybciej zatrzymać pojazd
w
bezpiecznym miejscu.
Poczekać kilka minut przed wyłączeniem silnika.
Skontaktować się z
ASO marki lub warsztatem
specjalistycznym.
Po kilku minutach jazdy wzrasta temperatura oraz
ciśnienie w
układzie chłodzącym.
01
Przyrządy pokładowe

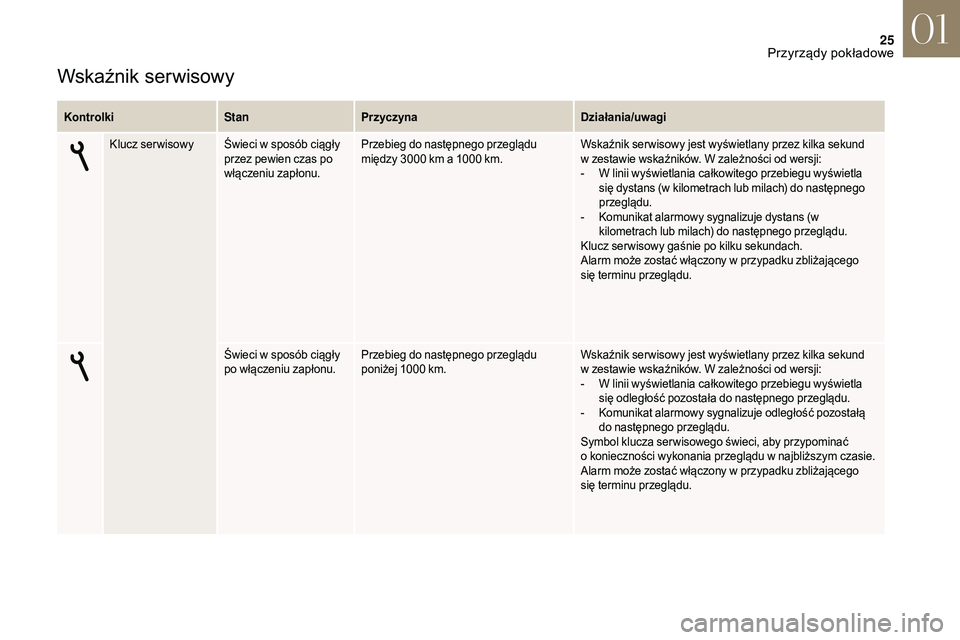

Page 27 of 248
25
Wskaźnik serwisowy
KontrolkiStanPrzyczyna Działania/uwagi
Klucz ser wisowy Świeci w sposób ciągły
przez pewien czas po
włączeniu zapłonu. Przebieg do następnego przeglądu
między 3000
km a 1000 km.Wskaźnik ser wisowy jest wyświetlany przez kilka sekund
w
zestawie wskaźników. W zależności od wersji:
-
W l
inii wyświetlania całkowitego przebiegu wyświetla
się dystans (w kilometrach lub milach) do następnego
przeglądu.
-
K
omunikat alarmowy sygnalizuje dystans (w
kilometrach lub milach) do następnego przeglądu.
Klucz ser wisowy gaśnie po kilku sekundach.
Alarm może zostać włączony w
przypadku zbliżającego
się terminu przeglądu.
Świeci w
sposób ciągły
po włączeniu zapłonu. Przebieg do następnego przeglądu
poniżej 1000
km.Wskaźnik ser wisowy jest wyświetlany przez kilka sekund
w
zestawie wskaźników. W zależności od wersji:
-
W l
inii wyświetlania całkowitego przebiegu wyświetla
się odległość pozostała do następnego przeglądu.
-
K
omunikat alarmowy sygnalizuje odległość pozostałą
do następnego przeglądu.
Symbol klucza ser wisowego świeci, aby przypominać
o
konieczności wykonania przeglądu w najbliższym czasie.
Alarm może zostać włączony w
przypadku zbliżającego
się terminu przeglądu.
01
Przyrządy pokładowe

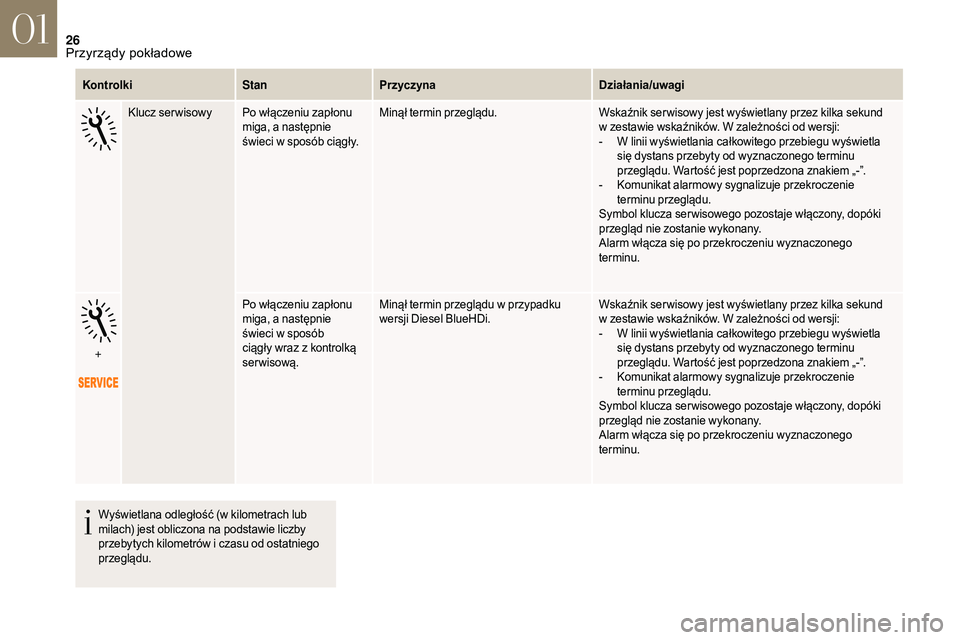

Page 28 of 248
26
KontrolkiStanPrzyczyna Działania/uwagi
Klucz ser wisowy Po włączeniu zapłonu miga, a
następnie
świeci w
sposób ciągły.Minął termin przeglądu.
Wskaźnik ser wisowy jest wyświetlany przez kilka sekund
w
zestawie wskaźników. W zależności od wersji:
-
W l
inii wyświetlania całkowitego przebiegu wyświetla
się dystans przebyty od wyznaczonego terminu
przeglądu. Wartość jest poprzedzona znakiem „-”.
-
K
omunikat alarmowy sygnalizuje przekroczenie
terminu przeglądu.
Symbol klucza ser wisowego pozostaje włączony, dopóki
przegląd nie zostanie wykonany.
Alarm włącza się po przekroczeniu wyznaczonego
terminu.
+ Po włączeniu zapłonu
miga, a
następnie
świeci w
sposób
ciągły wraz z
kontrolką
serwisową. Minął termin przeglądu w
przypadku
wersji Diesel BlueHDi. Wskaźnik ser wisowy jest wyświetlany przez kilka sekund
w
zestawie wskaźników. W zależności od wersji:
-
W l
inii wyświetlania całkowitego przebiegu wyświetla
się dystans przebyty od wyznaczonego terminu
przeglądu. Wartość jest poprzedzona znakiem „-”.
-
K
omunikat alarmowy sygnalizuje przekroczenie
terminu przeglądu.
Symbol klucza ser wisowego pozostaje włączony, dopóki
przegląd nie zostanie wykonany.
Alarm włącza się po przekroczeniu wyznaczonego
terminu.
Wyświetlana odległość (w kilometrach lub
milach) jest obliczona na podstawie liczby
przebytych kilometrów i
czasu od ostatniego
przeglądu.
01
Przyrządy pokładowe

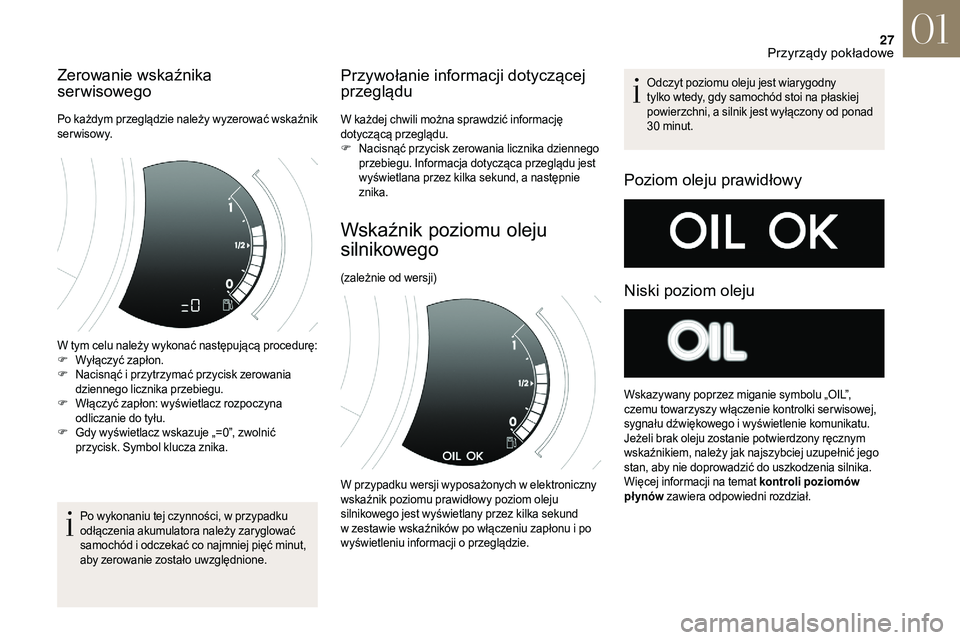

Page 29 of 248
27
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wyzerować wskaźnik
serwisowy.
W tym celu należy wykonać następującą procedurę:
F
W
yłączyć zapłon.
F
N
acisnąć i przytrzymać przycisk zerowania
dziennego licznika przebiegu.
F
W
łączyć zapłon: wyświetlacz rozpoczyna
odliczanie do tyłu.
F
G
dy wyświetlacz wskazuje „=0”, zwolnić
przycisk. Symbol klucza znika.
Po wykonaniu tej czynności, w
przypadku
odłączenia akumulatora należy zaryglować
samochód i
odczekać co najmniej pięć minut,
aby zerowanie zostało uwzględnione.
Przywołanie informacji dotyczącej
przeglądu
W każdej chwili można sprawdzić informację
dotyczącą przeglądu.
F
N
acisnąć przycisk zerowania licznika dziennego
przebiegu. Informacja dotycząca przeglądu jest
wyświetlana przez kilka sekund, a
następnie
znika.
Wskaźnik poziomu oleju
silnikowego
Poziom oleju prawidłowy
Niski poziom oleju
(zależnie od wersji) Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi na płaskiej
powierzchni, a
silnik jest wyłączony od ponad
30 minut.
Wskazywany poprzez miganie symbolu „OIL”,
czemu towarzyszy włączenie kontrolki ser wisowej,
sygnału dźwiękowego i wyświetlenie komunikatu.
Jeżeli brak oleju zostanie potwierdzony ręcznym
wskaźnikiem, należy jak najszybciej uzupełnić jego
stan, aby nie doprowadzić do uszkodzenia silnika.
Więcej informacji na temat kontroli poziomów
płynów zawiera odpowiedni rozdział.
W przypadku wersji wyposażonych w
elektroniczny
wskaźnik poziomu prawidłowy poziom oleju
silnikowego jest wyświetlany przez kilka sekund
w
zestawie wskaźników po włączeniu zapłonu i po
wyświetleniu informacji o
przeglądzie.
01
Przyrządy pokładowe
Page 30 of 248
28

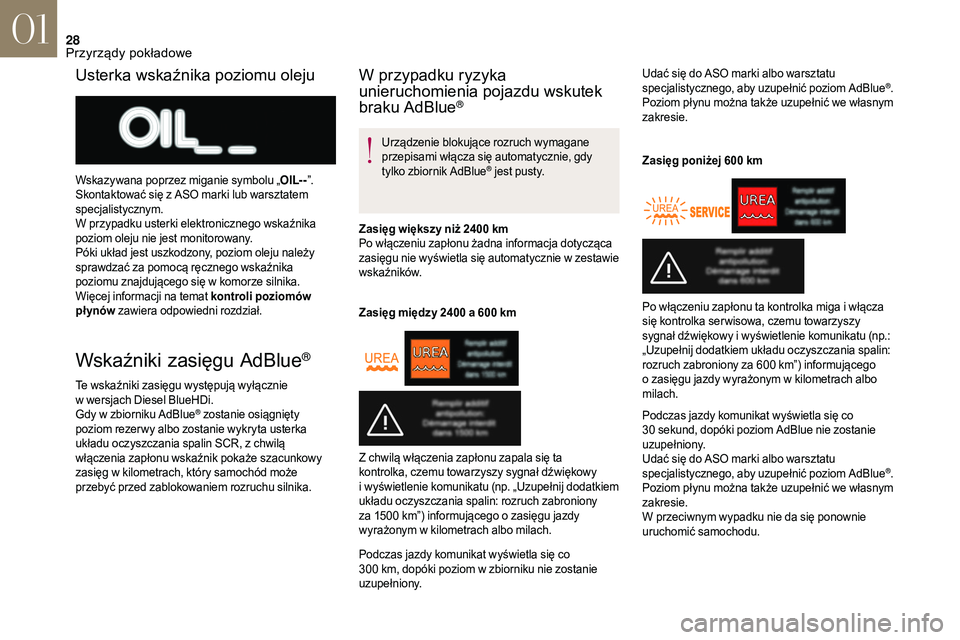

Wskaźniki zasięgu AdBlue®
Te wskaźniki zasięgu występują wyłącznie
w wersjach Diesel BlueHDi.
Gdy w
zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta usterka
układu oczyszczania spalin SCR, z
chwilą
włączenia zapłonu wskaźnik pokaże szacunkowy
zasięg w
kilometrach, który samochód może
przebyć przed zablokowaniem rozruchu silnika.
W przypadku ryzyka
unieruchomienia pojazdu wskutek
braku AdBlue
®
Urządzenie blokujące rozruch wymagane
przepisami włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Zasięg większy niż 2400
km
Po włączeniu zapłonu żadna informacja dotycząca
zasięgu nie wyświetla się automatycznie w
zestawie
wskaźników.
Zasięg między 2400
a 600 km Udać się do ASO marki albo warsztatu
specjalistycznego, aby uzupełnić poziom AdBlue
®.
Poziom płynu można także uzupełnić we własnym
zakresie.
Zasięg poniżej 600
kmUsterka wskaźnika poziomu oleju
Wskazywana poprzez miganie symbolu „ OIL- -”.
Skontaktować się z ASO marki lub warsztatem
specjalistycznym.
W przypadku usterki elektronicznego wskaźnika
poziom oleju nie jest monitorowany.
Póki układ jest uszkodzony, poziom oleju należy
sprawdzać za pomocą ręcznego wskaźnika
poziomu znajdującego się w
komorze silnika.
Więcej informacji na temat kontroli poziomów
płynów zawiera odpowiedni rozdział.
Podczas jazdy komunikat wyświetla się co
30
sekund, dopóki poziom AdBlue nie zostanie
uzupełniony.
Udać się do ASO marki albo warsztatu
specjalistycznego, aby uzupełnić poziom AdBlue
®.
Poziom płynu można także uzupełnić we własnym
zakresie.
W przeciwnym wypadku nie da się ponownie
uruchomić samochodu.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
i
wyświetlenie komunikatu (np. „Uzupełnij dodatkiem
układu oczyszczania spalin: rozruch zabroniony
za 1500
km”) informującego o
zasięgu jazdy
wyrażonym w
kilometrach albo milach.
Podczas jazdy komunikat wyświetla się co
300
km, dopóki poziom w
zbiorniku nie zostanie
uzupełniony. Po włączeniu zapłonu ta kontrolka miga i
włącza
się kontrolka ser wisowa, czemu towarzyszy
sygnał dźwiękowy i
wyświetlenie komunikatu (np.:
„Uzupełnij dodatkiem układu oczyszczania spalin:
rozruch zabroniony za 600
km”) informującego
o
zasięgu jazdy wyrażonym w
kilometrach albo
milach.
01
Przyrządy pokładowe
