CITROEN DS4 2011 Betriebsanleitungen (in German)
Manufacturer: CITROEN, Model Year: 2011, Model line: DS4, Model: CITROEN DS4 2011Pages: 402, PDF-Größe: 31.5 MB
Page 91 of 402
89Bordkomfort

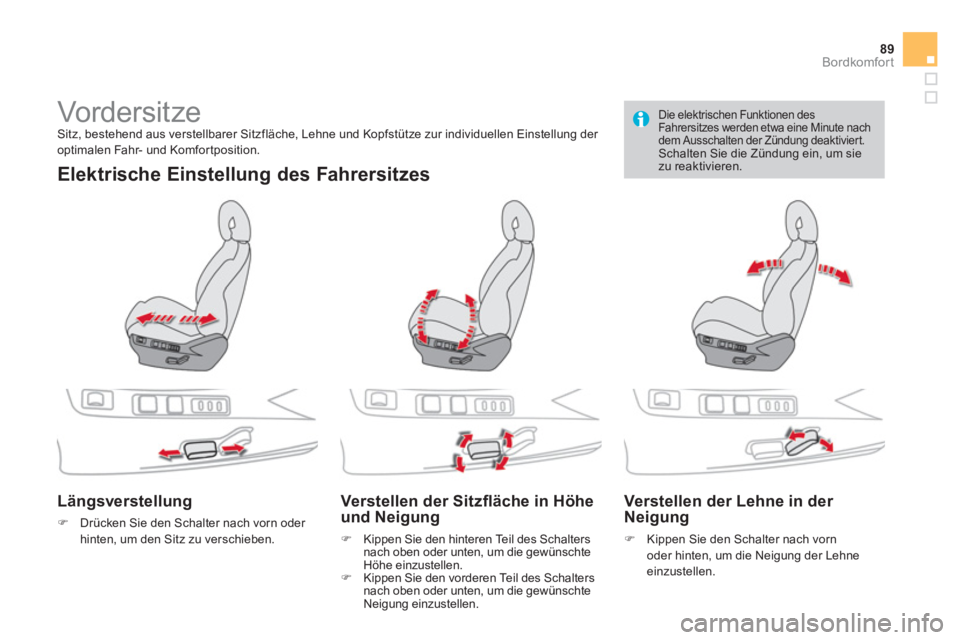

Vorder sit ze
Sitz, bestehend aus verstellbarer Sitzfläche, Lehne und Kopfstütze zur individuellen Einstellung der
optimalen Fahr- und Komfor tposition.
Elektrische Einstellung des Fahrersitzes
Längsverstellung
)
Drücken Sie den Schalter nach vorn oder
hinten, um den Sitz zu verschieben.
Verstellen der Sit zfl äche in Höhe
und Neigung
)
Kippen Sie den hinteren Teil des Schalters
nach oben oder unten, um die gewünschte
Höhe einzustellen.
)
Kippen Sie den vorderen Teil des Schalters
nach oben oder unten, um die gewünschte
Neigung einzustellen.
Verstellen der Lehne in der
Neigung
)
Kippen Sie den Schalter nach vorn
oder hinten, um die Neigung der Lehne
einzustellen.
Die elektrischen Funktionen des
Fahrersitzes werden etwa eine Minute nach
dem Ausschalten der Zündung deaktivier t.
Schalten Sie die Zündung ein, um sie
zu reaktivieren.
Page 92 of 402

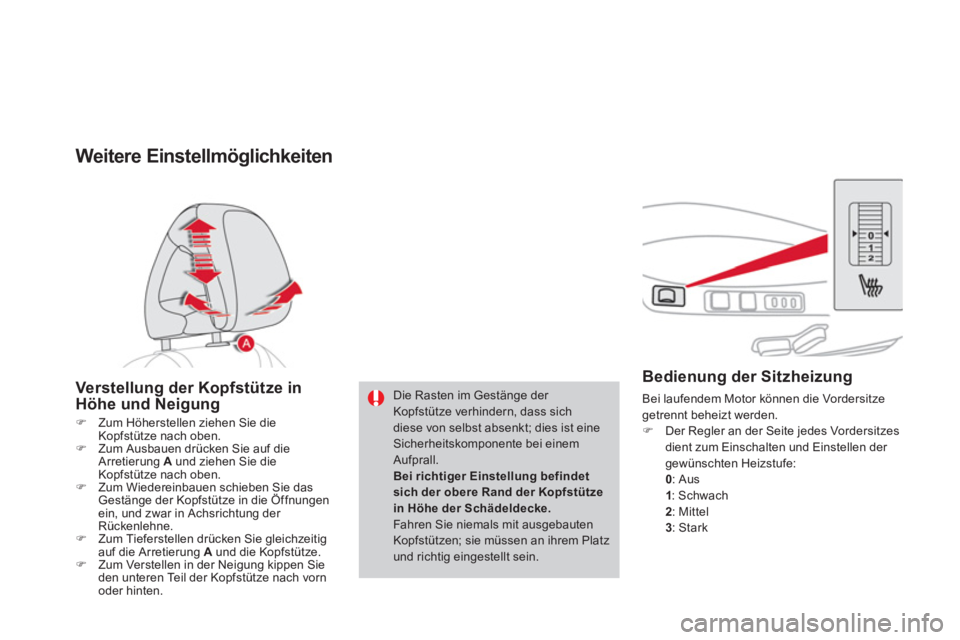

Bedienung der Sitzheizung
Bei laufendem Motor können die Vordersitze
getrennt beheizt werden.
)
Der Regler an der Seite jedes Vordersitzes
dient zum Einschalten und Einstellen der
gewünschten Heizstufe:
0
: Aus
1
: Schwach
2
: Mittel
3
: Stark
Weitere Einstellmöglichkeiten
Verstellung der Kopfstütze in
Höhe und Neigung
)
Zum Höherstellen ziehen Sie die
Kopfstütze nach oben.
)
Zum Ausbauen drücken Sie auf die
Arretierung A
und ziehen Sie die
Kopfstütze nach oben.
)
Zum Wiedereinbauen schieben Sie das
Gestänge der Kopfstütze in die Öffnungen
ein, und zwar in Achsrichtung der
Rückenlehne.
)
Zum Tieferstellen drücken Sie gleichzeitig
auf die Arretierung A
und die Kopfstütze.
)
Zum Verstellen in der Neigung kippen Sie
den unteren Teil der Kopfstütze nach vorn
oder hinten. Die Rasten im Gestänge der
Kopfstütze verhindern, dass sich
diese von selbst absenkt; dies ist eine
Sicherheitskomponente bei einem
Aufprall.
Bei richtiger Einstellung befindet
sich der obere Rand der Kopfstütze
in Höhe der Schädeldecke.
Fahren Sie niemals mit ausgebauten
Kopfstützen; sie müssen an ihrem Platz
und richtig eingestellt sein.
Page 93 of 402
91Bordkomfort

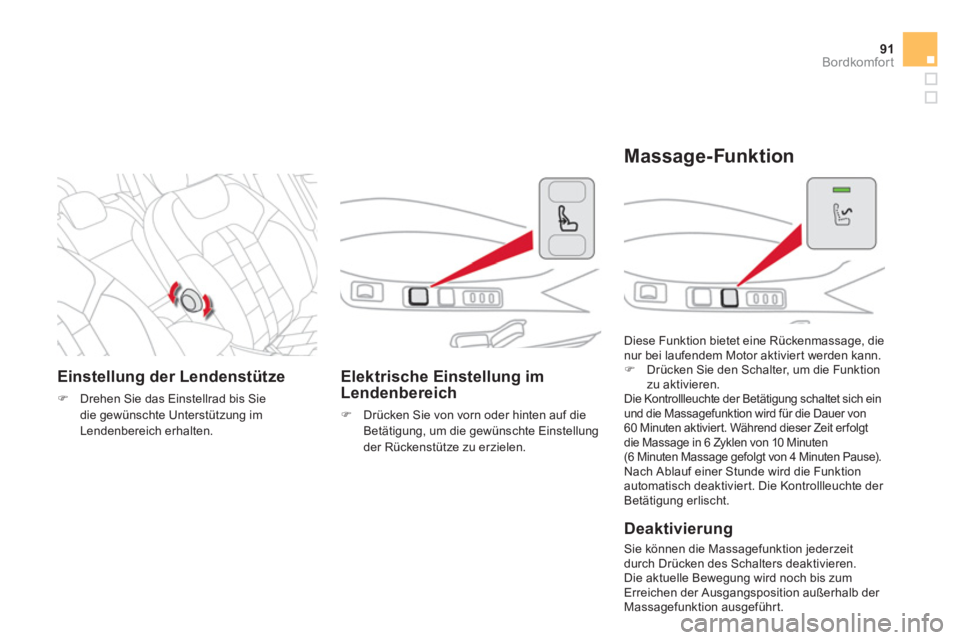

Einstellung der Lendenstütze
)
Drehen Sie das Einstellrad bis Sie
die gewünschte Unterstützung im
Lendenbereich erhalten.
Elektrische Einstellung im
Lendenbereich
)
Drücken Sie von vorn oder hinten auf die
Betätigung, um die gewünschte Einstellung
der Rückenstütze zu erzielen.
Diese Funktion bietet eine Rückenmassage, die
nur bei laufendem Motor aktiviert werden kann.
)
Drücken Sie den Schalter, um die Funktion
zu aktivieren.
Die Kontrollleuchte der Betätigung schaltet sich ein
und die Massagefunktion wird für die Dauer von
60 Minuten aktiviert. Während dieser Zeit erfolgt
die Massage in 6 Zyklen von 10 Minuten
(6 Minuten Massage gefolgt von 4 Minuten Pause).
Nach Ablauf einer Stunde wird die Funktion
automatisch deaktiviert. Die Kontrollleuchte der
Betätigung erlischt.
Deaktivierung
Sie können die Massagefunktion jederzeit
durch Drücken des Schalters deaktivieren.
Die aktuelle Bewegung wird noch bis zum
Erreichen der Ausgangsposition außerhalb der
Massagefunktion ausgeführt.
Massage-Funktion
Page 94 of 402

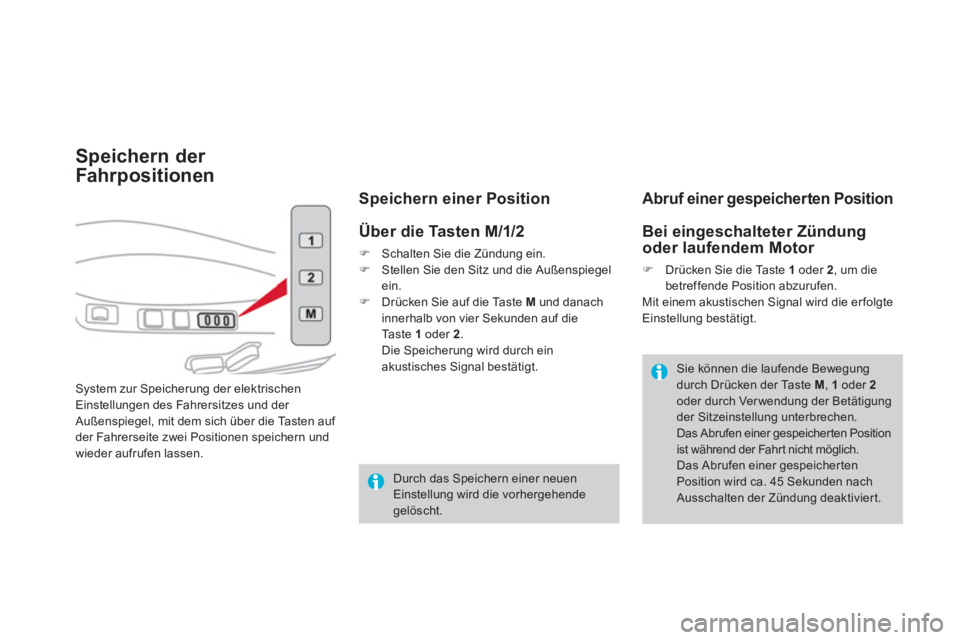

Speichern der
Fahrpositionen
System zur Speicherung der elektrischen
Einstellungen des Fahrersitzes und der
Außenspiegel, mit dem sich über die Tasten auf
der Fahrerseite zwei Positionen speichern und
wieder aufrufen lassen.
Speichern einer Position
Über die Tasten M/1/2
)
Schalten Sie die Zündung ein.
)
Stellen Sie den Sitz und die Außenspiegel
ein.
)
Drücken Sie auf die Taste M
und danach
innerhalb von vier Sekunden auf die
Taste 1
oder 2
.
Die Speicherung wird durch ein
akustisches Signal bestätigt.
Abruf einer gespeicherten Position
Bei eingeschalteter Zündung
oder laufendem Motor
)
Drücken Sie die Taste 1
oder 2
, um die
betreffende Position abzurufen.
Mit einem akustischen Signal wird die er folgte
Einstellung bestätigt.
Durch das Speichern einer neuen
Einstellung wird die vorhergehende
gelöscht. Sie können die laufende Bewegung
durch Drücken der Taste M
, 1
oder 2
oder durch Ver wendung der Betätigung
der Sitzeinstellung unterbrechen.
Das Abrufen einer gespeicherten Position
ist während der Fahrt nicht möglich.
Das Abrufen einer gespeicher ten
Position wird ca. 45 Sekunden nach
Ausschalten der Zündung deaktivier t.
Page 95 of 402
93Bordkomfort

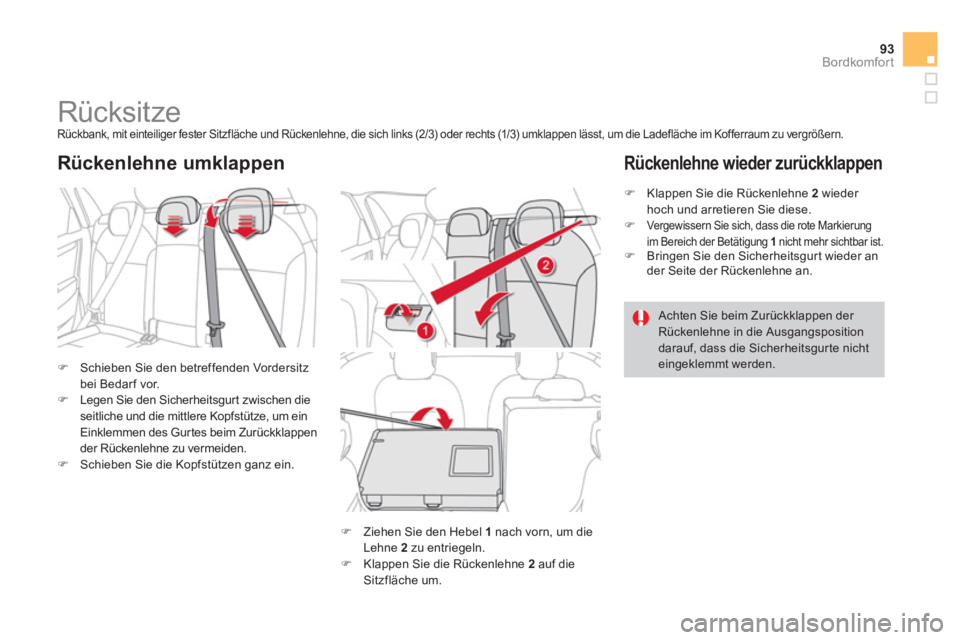

Rücksitze
Rückbank, mit einteiliger fester Sitzfläche und Rückenlehne, die sich links (2/3) oder rechts (1/3) umklappen lässt, um die Ladefläche im Kofferraum zu vergrößern.
)
Schieben Sie den betreffenden Vordersitz
bei Bedar f vor.
)
Legen Sie den Sicherheitsgur t zwischen die
seitliche und die mittlere Kopfstütze, um ein
Einklemmen des Gurtes beim Zurückklappen
der Rückenlehne zu vermeiden.
)
Schieben Sie die Kopfstützen ganz ein.
Rückenlehne umklappen
)
Ziehen Sie den Hebel 1
nach vorn, um die
Lehne 2
zu entriegeln.
)
Klappen Sie die Rückenlehne 2
auf die
Sitzfläche um.
)
Klappen Sie die Rückenlehne 2
wieder
hoch und arretieren Sie diese.
)
Vergewissern Sie sich, dass die rote Markierung
im Bereich der Betätigung 1
nicht mehr sichtbar ist.
)
Bringen Sie den Sicherheitsgur t wieder an
der Seite der Rückenlehne an.
Rückenlehne wieder zurückklappen
Achten Sie beim Zurückklappen der
Rückenlehne in die Ausgangsposition
darauf, dass die Sicherheitsgur te nicht
eingeklemmt werden.
Page 96 of 402

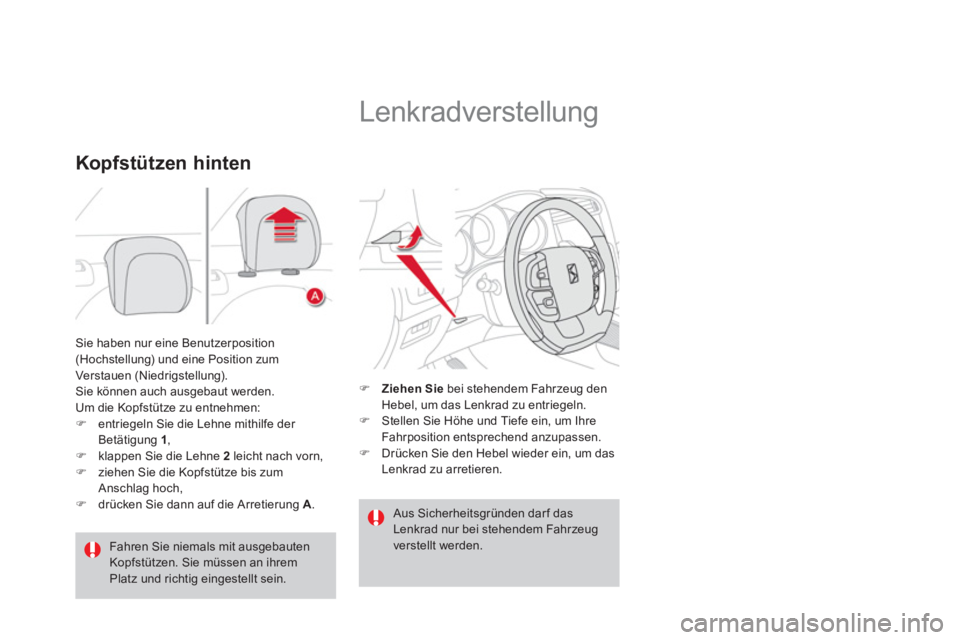

Sie haben nur eine Benutzerposition
(Hochstellung) und eine Position zum
Verstauen (Niedrigstellung).
Sie können auch ausgebaut werden.
Um die Kopfstütze zu entnehmen:
)
entriegeln Sie die Lehne mithilfe der
Betätigung 1
,
)
klappen Sie die Lehne 2
leicht nach vorn,
)
ziehen Sie die Kopfstütze bis zum
Anschlag hoch,
)
drücken Sie dann auf die Arretierung A
.
Kopfstützen hinten
Fahren Sie niemals mit ausgebauten
Kopfstützen. Sie müssen an ihrem
Platz und richtig eingestellt sein.
Lenkradverstellung
)
Ziehen Sie
bei stehendem Fahrzeug den
Hebel, um das Lenkrad zu entriegeln.
)
Stellen Sie Höhe und Tiefe ein, um Ihre
Fahrposition entsprechend anzupassen.
)
Drücken Sie den Hebel wieder ein, um das
Lenkrad zu arretieren.
Aus Sicherheitsgründen dar f das
Lenkrad nur bei stehendem Fahrzeug
verstellt werden.
Page 97 of 402
95Bordkomfort
Innen- und Außenspiegel
Spiegel für die seitliche Sicht nach hinten, die
wichtig zum Überholen oder Einparken sind.
Zum Parken an einem Engpass können sie
auch eingeklappt werden.
Abtrocknen - Abtauen
Einstellen
)
Verstellen Sie den Schalter A
nach rechts
oder links, um den betreffenden Spiegel
auszuwählen.
)
Verstellen Sie den Schalter B
in vier
Richtungen, um den Spiegel einzustellen.
)
Stellen Sie den Schalter A
wieder in die Mitte.
Außenspiegel
Die im Außenspiegel beobachteten Objekte
sind in Wirklichkeit näher als sie erscheinen.
Sie sollten dies stets berücksichtigen, um die
Entfernung zu Fahrzeugen, die von hinten
kommen, richtig einschätzen zu können.
Einklappen
)
Von außen: Verriegeln Sie das Fahrzeug mit
der Fernbedienung oder dem Schlüssel.
)
Von innen: Ziehen Sie bei eingeschalteter
Zündung die Betätigung A
in mittlerer
Position nach hinten.
Ausklappen
)
Von außen: Entriegeln Sie das Fahrzeug mit
der Fernbedienung oder dem Schlüssel.
)
Von innen: Ziehen Sie bei eingeschalteter
Zündung die Betätigung A
in mittlerer
Position nach hinten. Wenn die Spiegel mit dem Schalter A
eingeklappt werden, klappen sie beim
Entriegeln des Fahrzeugs nicht aus. In
diesem Fall muss der Schalter A
erneut
gezogen werden.
Das Ein- und Ausklappen der
Außenspiegel mit der Fernbedienung
kann durch einen Ver treter des
CITROËN-Händlernetzes oder durch eine
qualifizierte Werkstatt deaktiviert werden.
Klappen Sie die elektrisch klappbaren
Spiegel niemals von Hand ein oder aus.
Wenn Ihr Fahrzeug mit dieser
Funktion ausgestattet ist, erfolgt
das Abtrocknen/Abtauen der
Außenspiegel bei laufendem
Motor durch Drücken der Betätigung für
die Heckscheibenheizung (siehe Abschnitt
"Beschlagfreihalten - Entfrosten der
Heckscheibe").
Page 98 of 402

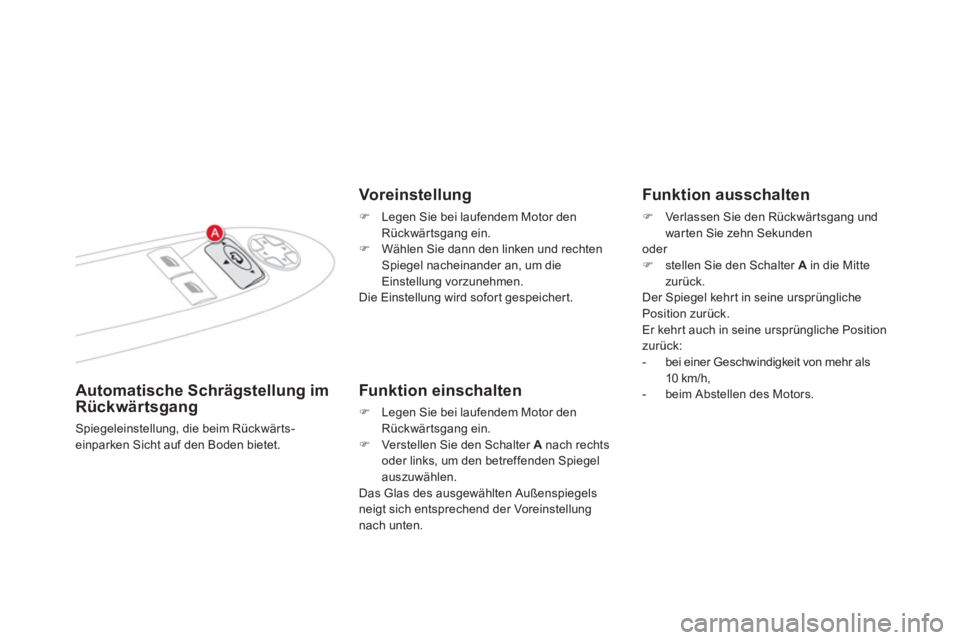

Automatische Schrägstellung im
Rückwärtsgang
Spiegeleinstellung, die beim Rückwärts-
einparken Sicht auf den Boden bietet.
Voreinstellung
)
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
)
Wählen Sie dann den linken und rechten
Spiegel nacheinander an, um die
Einstellung vorzunehmen.
Die Einstellung wird sofort gespeichert.
Funktion einschalten
)
Legen Sie bei laufendem Motor den
Rückwärtsgang ein.
)
Verstellen Sie den Schalter A
nach rechts
oder links, um den betreffenden Spiegel
auszuwählen.
Das Glas des ausgewählten Außenspiegels
neigt sich entsprechend der Voreinstellung
nach unten.
Funktion ausschalten
)
Verlassen Sie den Rückwärtsgang und
warten Sie zehn Sekunden
oder
)
stellen Sie den Schalter A
in die Mitte
zurück.
Der Spiegel kehr t in seine ursprüngliche
Position zurück.
Er kehrt auch in seine ursprüngliche Position
zurück:
- bei einer Geschwindigkeit von mehr als
10 km/h,
- beim Abstellen des Motors.
Page 99 of 402
97Bordkomfort

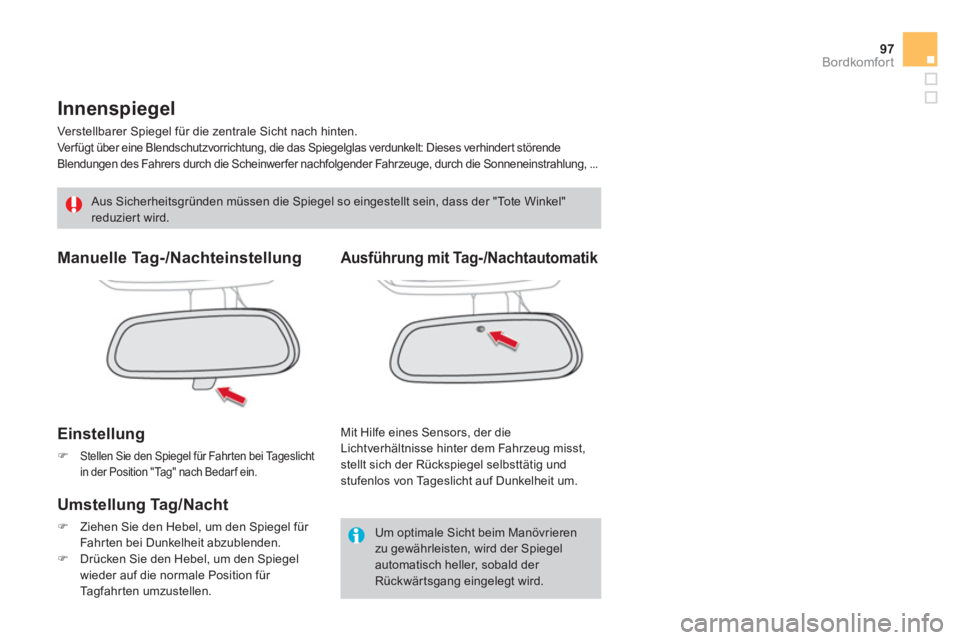

Innenspiegel
Verstellbarer Spiegel für die zentrale Sicht nach hinten.
Ver fügt über eine Blendschutzvorrichtung, die das Spiegelglas verdunkelt: Dieses verhinder t störende
Blendungen des Fahrers durch die Scheinwer fer nachfolgender Fahrzeuge, durch die Sonneneinstrahlung, ...
Manuelle Tag-/Nachteinstellung
Einstellung
)
Stellen Sie den Spiegel für Fahrten bei Tageslicht
in der Position "Tag" nach Bedar f ein.
Umstellung Tag/Nacht
)
Ziehen Sie den Hebel, um den Spiegel für
Fahrten bei Dunkelheit abzublenden.
)
Drücken Sie den Hebel, um den Spiegel
wieder auf die normale Position für
Ta g f a h r t e n u m z u s t e l l e n .
Mit Hilfe eines Sensors, der die
Lichtverhältnisse hinter dem Fahrzeug misst,
stellt sich der Rückspiegel selbsttätig und
stufenlos von Tageslicht auf Dunkelheit um.
Ausführung mit Tag-/Nachtautomatik
Um optimale Sicht beim Manövrieren
zu gewährleisten, wird der Spiegel
automatisch heller, sobald der
Rückwärtsgang eingelegt wird.
Aus Sicherheitsgründen müssen die Spiegel so eingestellt sein, dass der "Tote Winkel"
reduziert wird.
Page 100 of 402
004
Öffnungen
