199Jazda

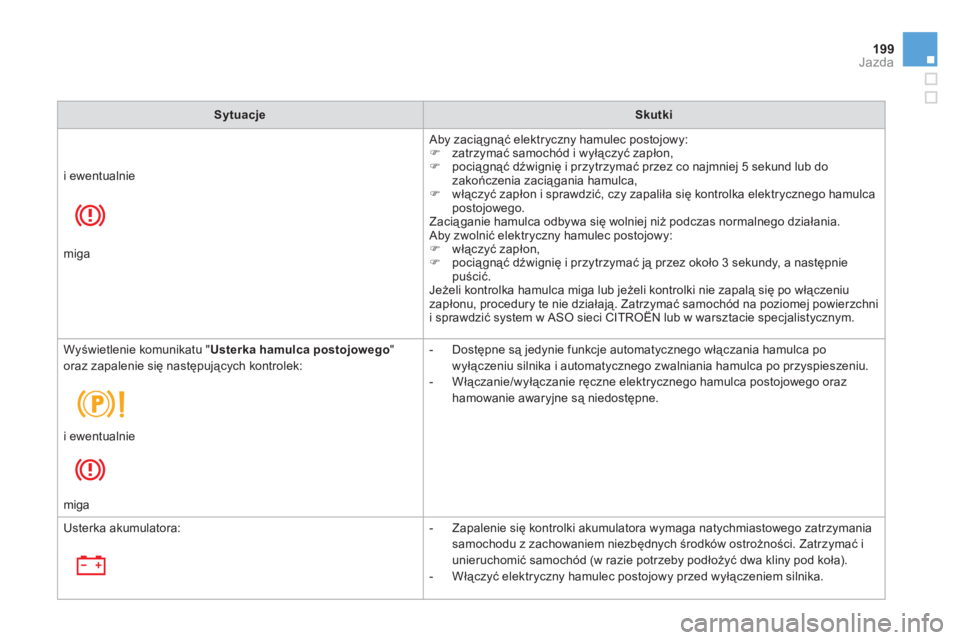

SytuacjeSkutki
Aby zaciągnąć elektryczny hamulec postojowy:
)
zatrzymać samochód i wyłączyć zapłon,)
pociągnąć dźwignię i przytrzymać przez co najmniej 5 sekund lub do
zakończenia zaciągania hamulca,
)
włączyć zapłon i sprawdzić, czy zapaliła się kontrolka elektrycznego hamulca
postojowego.
Zaciąganie hamulca odbywa się wolniej niż podczas normalnego działania.
Ab
y zwolnić elektryczny hamulec postojowy:)
włączyć zapłon, )
pociągnąć dźwignię i przytrzymać ją przez około 3 sekundy, a następnie puścić.
Jeżeli kontrolka hamulca miga lub jeżeli kontrolki nie zapalą się po włączeniu
zapłonu, procedury te nie działają. Zatrzymać samochód na poziomej powierzchni
i sprawdzić system w ASO sieci CITROËN lub w warsztacie specjalistycznym. i
ewentualnie
mi
ga
W
yświetlenie komunikatu "Usterka hamulca postojowego"oraz zapalenie się następujących kontrolek:

- Dostępne są jedynie funkcje automatycznego włączania hamulca po
wyłączeniu silnika i automatycznego zwalniania hamulca po przyspieszeniu.

- Włączanie/wyłączanie ręczne elektrycznego hamulca postojowego oraz
hamowanie awaryjne są niedostępne.

i ewentualnie
mi
ga
Usterka akumulatora:

- Zapalenie się kontrolki akumulatora wymaga natychmiastowego zatrzymania
samochodu z zachowaniem niezbędnych środków ostrożności. Zatrzymać i
unieruchomić samochód (w razie potrzeby podłożyü dwa kliny pod koła).

- Włączyć elektryczny hamulec postojowy przed wyłączeniem silnika.

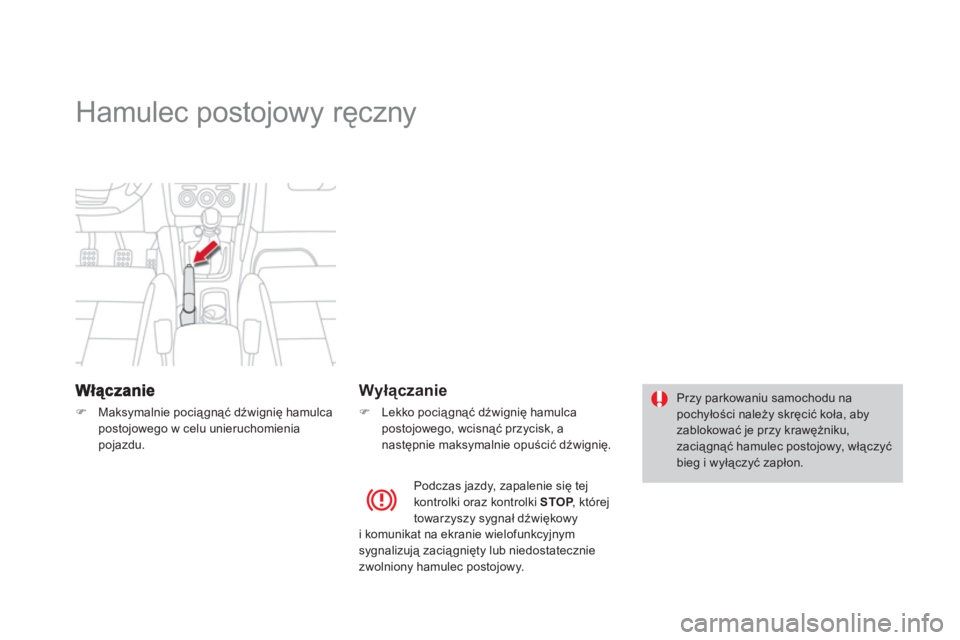

Hamulec postojowy ręczny
)Maksymalnie pociągnąć dźwignię hamulca postojowego w celu unieruchomienia pojazdu.



Wyłączanie
)
Lekko pociągnąć dźwignię hamulca
postojowego, wcisnąć przycisk, a
następnie maksymalnie opuścić dźwignię. Przy parkowaniu samochodu napochyłości należy skręcić koła, aby
zablokować je przy krawężniku, zaciągnąć hamulec postojowy, włączyć bieg i wyłączyć zapłon.
Podczas jazdy, z a p alenie się tej kontrolki oraz kontrolki STOP
, której Ptowarzyszy sygnał dźwiękowy
i komunikat na ekranie wielo
funkcyjnym
sygnalizują zaciągnięty lub niedostatecznie
zwolniony hamulec postojowy.

201Jazda

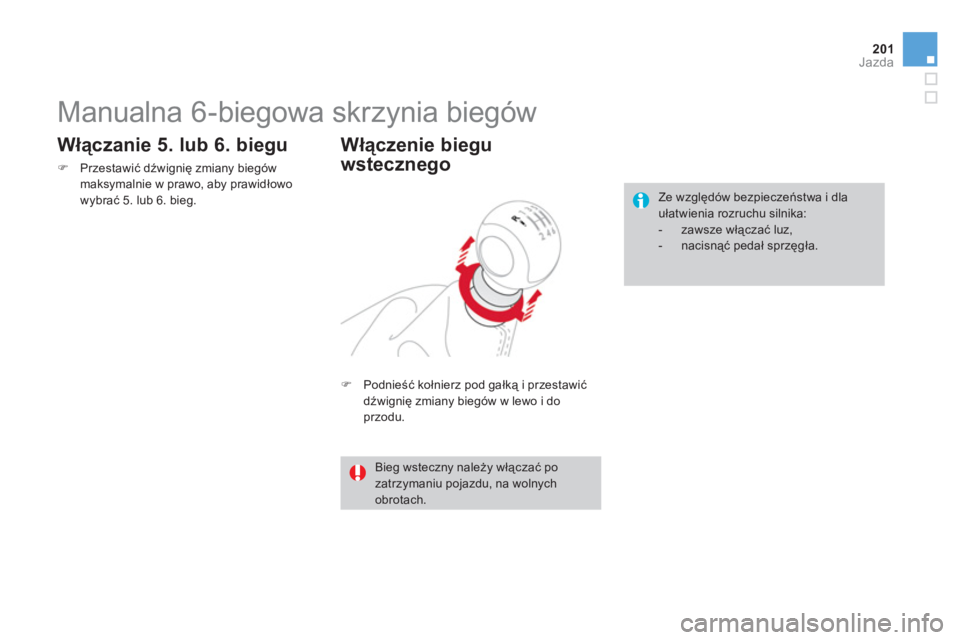

Manualna 6-biegowa skrzynia biegów
)
Podnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do
przodu.
Włączenie biegu
wsteczne
go
Ze względów bezpieczeństwa i dla ułatwienia rozruchu silnika:


- zawsze włączać luz,

- nacisnąć pedał sprzęgła.

Bieg wsteczny należy włączać po zatrzymaniu pojazdu, na wolnych obrotach.


Włączanie 5. lub 6. biegu
)Przestawić dźwignię zmiany biegów maksymalnie w prawo, aby prawidłowo
wybrać 5. lub 6. bieg.

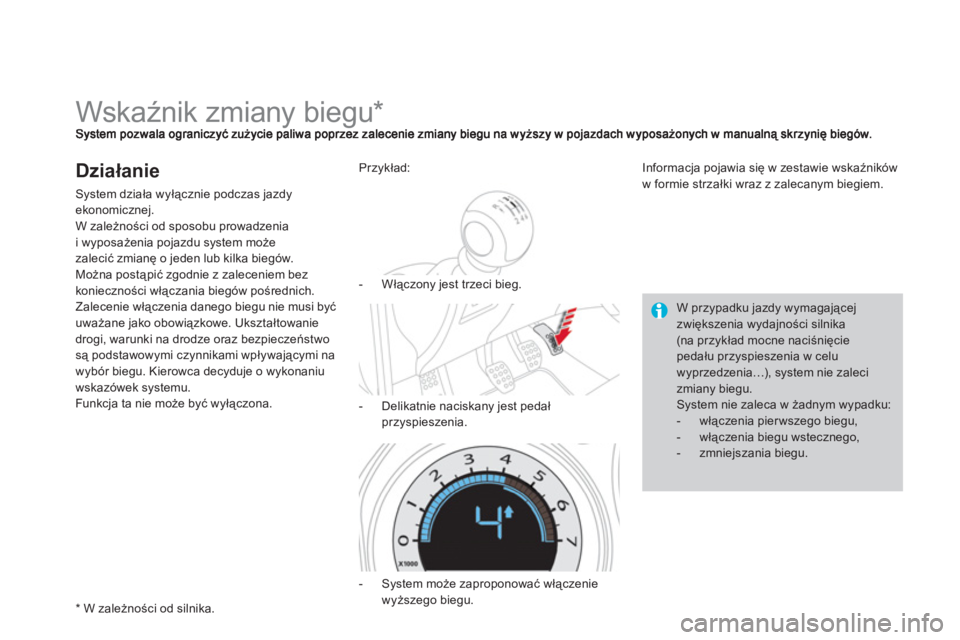

Wskaźnik zmiany biegu *
Działanie
System działa wyłącznie podczas jazdy ekonomicznej.
W zależno
ści od sposobu prowadzenia
i wyposażenia pojazdu system może
zalecić zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem bez
konieczności włączania biegów pośrednich.
Zalecenie włączenia danego biegu nie musi być
uważane
jako obowiązkowe. Ukształtowanie
drogi, warunki na drodze oraz bezpieczeństwosą podstawowymi czynnikami wpływającymi na
wybór biegu. Kierowca decyduje o wykonaniu
wskazówek systemu.
Funkcja ta nie może być wyłączona.

-
System może zaproponować włączenie
wyższego biegu.
In
formacja pojawia się w zestawie wskaźników
w formie strzałki wraz z zalecanym biegiem.


W przypadku jazdy wymagającej zwiększenia wydajności silnika (na przykład mocne naciśnięcie pedału przyspieszenia w celu wyprzedzenia…), system nie zalecizmiany biegu. System nie zaleca w żadnym wypadku:


- włączenia pierwszego biegu,

- włączenia biegu wstecznego,

- zmniejszania biegu.
*

W zależności od silnika.
Przykład:


- Włączony jest trzeci bieg.

-
Delikatnie naciskany jest pedał
przyspieszenia.

203Jazda

Manualna sterowana 6-biegowa skrzynia
biegów oferuje wybór między komfortem
automatyki, a przyjemnością ręcznej zmiany
biegów.
Z tego względu można wybierać spośród
dwóch dostępnych trybów:


- tr
yb zautomatyzowanydla automatycznej
obsługi skrzyni biegów,

- tryb ręcznydla sekwencyjnej zmiany
biegów przez kierowcę,
W trybie ręcznym można zawsze zmieni
ćbieg używając impulsowo sterowania pod
kierownicą, np. aby wykonać manewr
wyprzedzania.

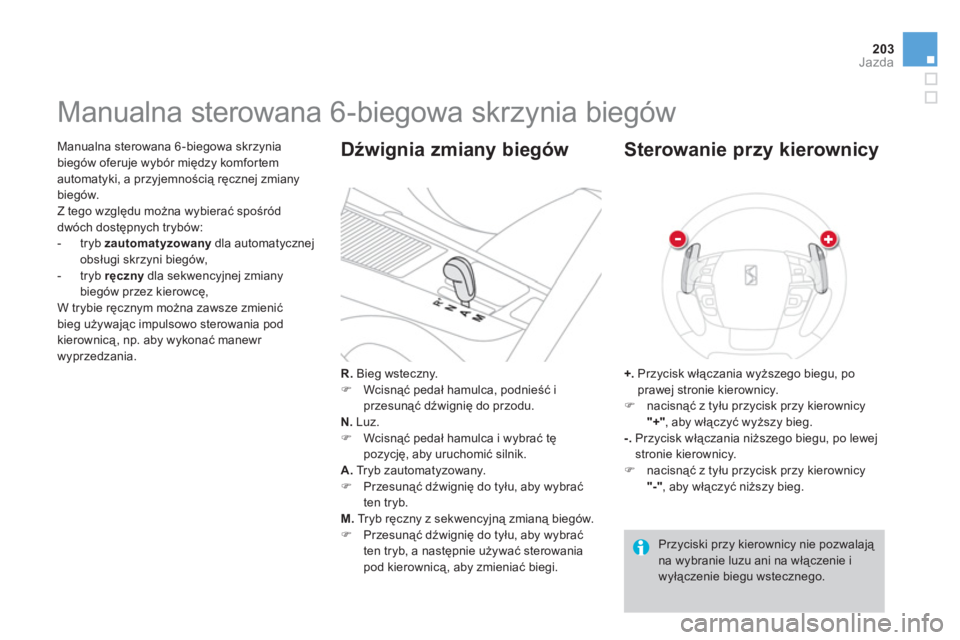

Manualna sterowana 6-biegowa skrzynia biegów
R.
Bieg wsteczny.)
Wcisnąć pedał hamulca, podnieść i
przesunąć dźwignię do przodu.
N.Luz.
) Wcisnąć pedał hamulca i wybrać tę
pozycję, aby uruchomić silnik.
A.
Tryb zautomatyzowany. )
Przesunąć dźwignię do tyłu, aby wybrać
ten tryb. M.Tr y b ręczny z sekwencyjną zmianą biegów. )
Przesunąć dźwignię do tyłu, aby wybraćten tryb, a następnie używać sterowania
pod kierownicą, aby zmieniać biegi.
Dźwignia zmiany biegów
+. Przycisk włączania wyższego biegu, po
prawej stronie kierownicy.
) nacisnąć z tyłu przycisk przy kierownicy "+"
, aby włączyć wyższy bieg.
-.
Przycisk włączania niższego biegu, po lewej stronie kierownicy. )
nacisnąć z tyłu przycisk przy kierownicy "-"
, aby włączyć niższy bieg.


Sterowanie przy kierownicy


Przyciski przy kierownicy nie pozwalają na wybranie luzu ani na włączenie i wyłączenie biegu wstecznego.

Położenie dźwigni zmiany biegów
N.
Neutral (Luz) R.Reverse (Bieg wsteczny)1, 2, 3, 4, 5, 6.Biegi w trybie ręcznym AUTO.
Zapala się po wybraniu trybu
zautomatyzowanego. Gaśnie po
włączeniu trybu ręcznego.
Wyświetlanie w zestawie
wskaźnik

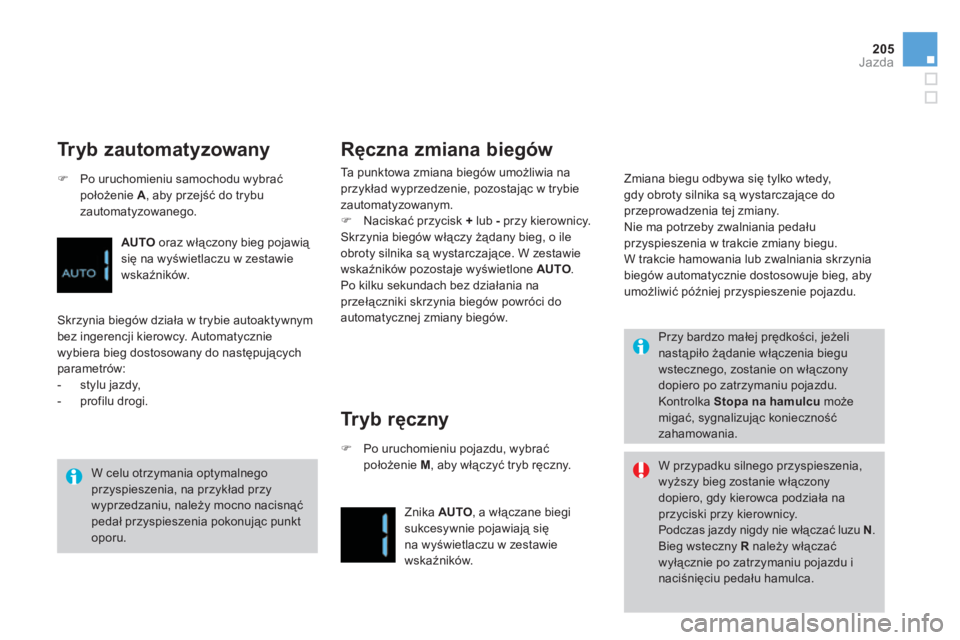

205
Jazda
W celu otrzymania optymalnego przyspieszenia, na przykład przy wyprzedzaniu, należy mocno nacisnąć pedał przyspieszenia pokonując punkt oporu.

Ręczna zmiana biegów
Ta punktowa zmiana biegów umożliwia na przykład wyprzedzenie, pozostając w trybiezautomatyzowanym. )
Naciskać przycisk +
lub -
przy kierownicy.
Skrzynia biegów włączy żądany bieg, o ile
obroty silnika są wystarczające. W zestawie
wskaźników pozostaje wyświetlone AUTO.Po kilku sekundach bez działania naprzełączniki skrzynia biegów powróci doautomatycznej zmiany biegów.
Tr y b ręczny
)Po uruchomieniu samochodu wybrać położenie A
, aby przejść do trybu
zautomatyzowanego.


Tryb zautomatyzowany
AUTOoraz włączony bieg pojawią
się na wyświetlaczu w zestawie
wskaźników.
Skrz
ynia biegów działa w trybie autoaktywnym
bez ingerencji kierowcy. Automatycznie
wybiera bieg dostosowany do następujących parametrów:


- stylu jazdy,

- profilu drogi.
)
Po uruchomieniu pojazdu, wybraćpołożenie M
, aby włączyć tryb ręczny.

Znika AUTO
, a włączane biegi sukcesywnie pojawiają sięna wyświetlaczu w zestawie
wskaźnik

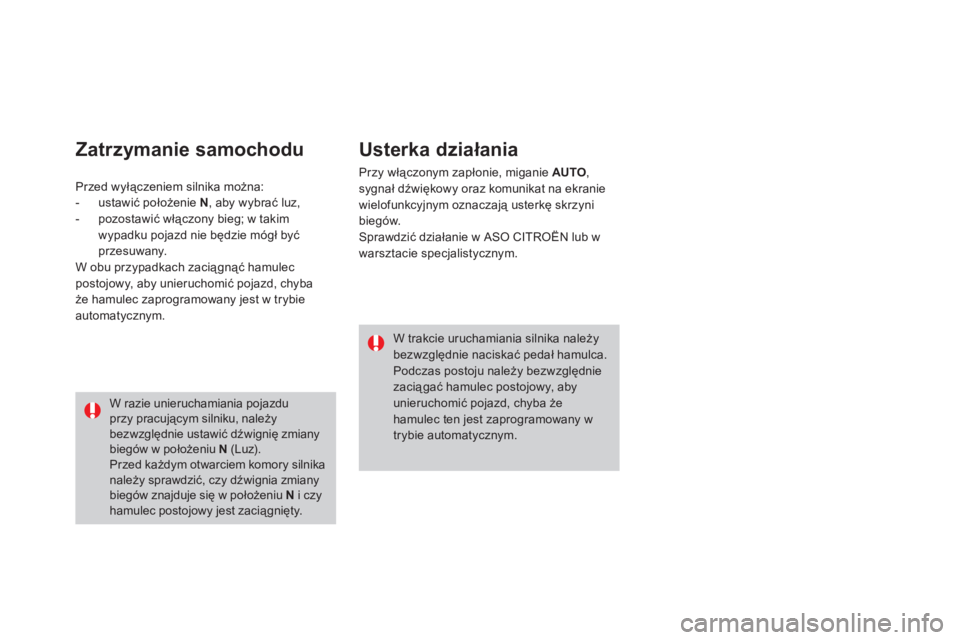

Zatrzymanie samochodu
Usterka działania

Przy włączonym zapłonie, miganie AUTO
,
sygnał dźwiękowy oraz komunikat na ekranie
wielofunkcyjnym oznaczają usterkę skrzyni
biegów.
Sprawdzić działanie w ASO CITROËN lub w
warsztacie spec
jalistycznym.
W trakcie uruchamiania silnika należybezwzględnie naciskać pedał hamulca. Podczas postoju należy bezwzględniezaciągać hamulec postojowy, aby unieruchomić pojazd, chyba że hamulec ten jest zaprogramowany w
trybie automatycznym.


W razie unieruchamiania pojazdu przy pracującym silniku, należybezwzględnie ustawić dźwignię zmianybiegów w położeniu N
(Luz).
Przed każdym otwarciem komory silnika należy sprawdzić, czy dźwignia zmianybieg

Jazda

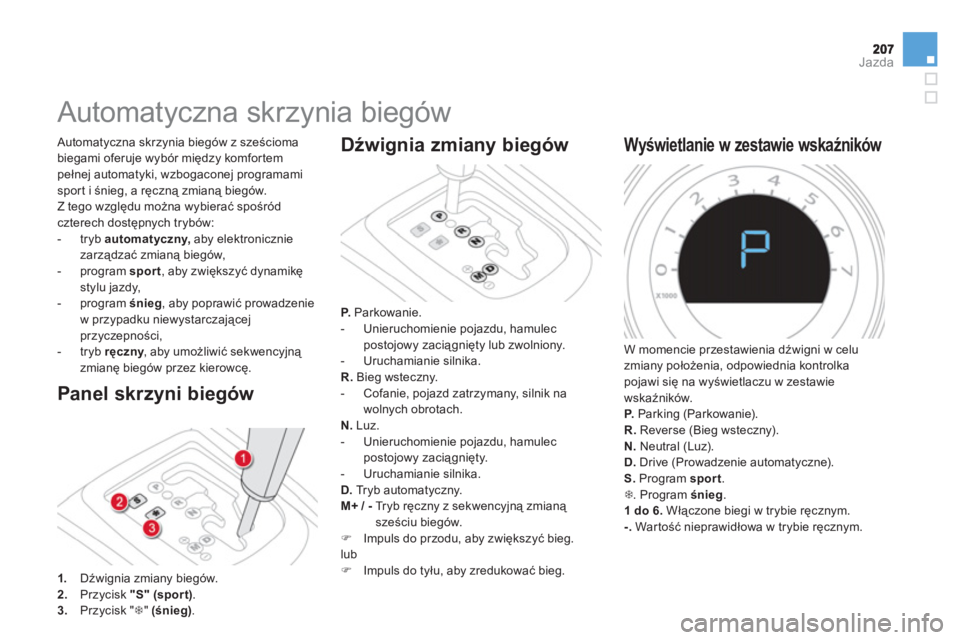

Automatyczna skrzynia biegów


Panel skrzyni biegów
Automatyczna skrzynia biegów z sześcioma
biegami o
feruje wyb

)Wcisnąć hamulec i wybrać położenie Plub N
. )Uruchomić silnik.
W przeciwnym razie włączy się sygnał
dźwiękowy, któremu towarzyszy komunikat na
ekranie wielofunkcyjnym.)Przy pracującym silniku, nacisnąć pedał hamulca. )Zwolnić hamulec postojowy, chyba że jest on zaprogramowany w trybie automatycznym. )Wybrać położenie R
, D
lub M
, )Stopniowo zwalniać pedał hamulca.
Pojazd rusza.

Jeżeli podczas jazdy zostanie wybrane przez przypadek położenie N
, należypoczekać aż silnik powróci na wolneobroty, a następnie wybrać położenie D, aby przyspieszyć.
Jeżeli silnik pracuje na wolnychobrotach a hamulce są zwolnione, to w momencie wybrania położenia R,D
lub M
samochód rusza nawet beznaciskania pedału przyspieszenia.Nie pozostawiać dzieci bez opieki wewnątrz samochodu, jeżeli silnikpracuje.W trakcie wykonywania czynności obsługowych przy pracującym silniku należy zaciągnąć hamulec postojowy i wybrać położenie P.P


Tryb automatyczny
)Wybrać położenie D
, aby sześć bieg
