269Informações práticas
Bateria
Modo operatório para recarregar a sua bateria descarregada ou para efectuar o arranque do motor a partir de uma outra bateria.
A bateria encontra-se situada sob o capot do
motor.
Para aceder à mesma:
)
abra o capot com o manípulo interior e, em
seguida, exterior,
)
fixe o equilibrador do capot,
)
retire a tampa de protecção plástica para
aceder aos 2 terminais,
)
desencaixe a caixa de fusíveis para retirar
a bateria, se necessário.
Acesso à bateria
)
Elevar a manípulo de bloqueio ao máximo.
Desligar os cabos
Após a montagem da bateria, o Stop &
Start ficará activo apenas após uma
imobilização contínua do veículo,
cuja duração depende das condições
climáticas e do estado de carga da
bateria (até cerca de 8 horas).
A presença desta etiqueta,
principalmente com o Stop & Star t,
indica a utilização de uma bateria
de chumbo de 12 V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da inter venção exclusiva
da rede CITROËN ou de uma oficina
qualificada.
O incumprimento destas instruções
poderá dar origem a um desgaste
prematuro da bateria.
Ligar os cabos
)
Posicionar o colar 1
aber to do cabo no
terminal (+) da bateria.
)
Premir verticalmente o colar 1
para o
posicionar correctamente contra a bateria.
)
Bloquear a braçadeira baixando o
manípulo 2
.
Não forçar o manípulo, uma vez que se o
colar estiver mal posicionado, o bloqueio
é impossível; recomeçar o procedimento.
Page 272 of 402
)

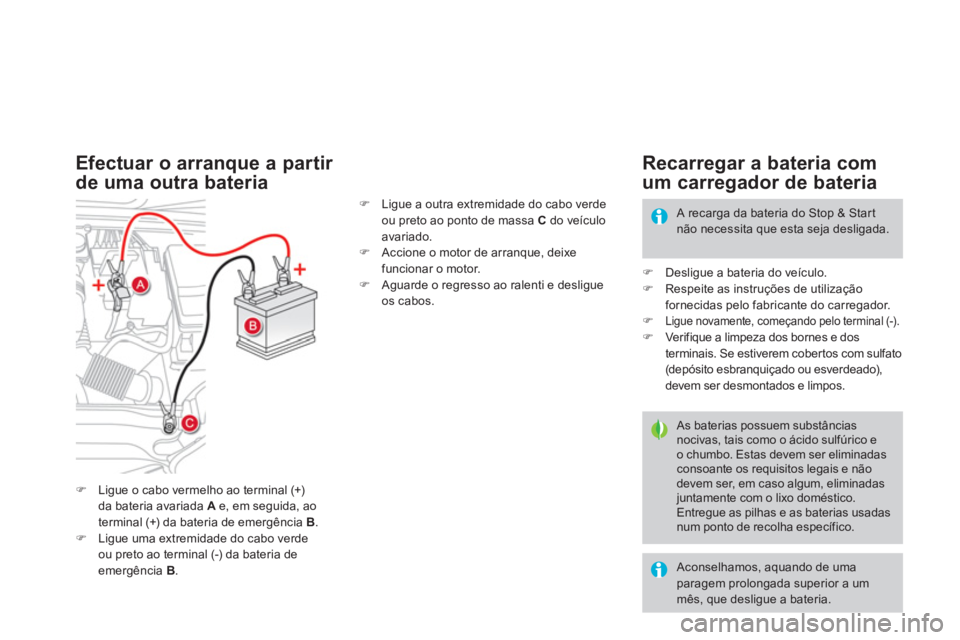

Ligue o cabo vermelho ao terminal (+)
da bateria avariada A
e, em seguida, ao
terminal (+) da bateria de emergência B
.
)
Ligue uma extremidade do cabo verde
ou preto ao terminal (-) da bateria de
emergência B
.
)
Ligue a outra extremidade do cabo verde
ou preto ao ponto de massa C
do veículo
avariado.
)
Accione o motor de arranque, deixe
funcionar o motor.
)
Aguarde o regresso ao ralenti e desligue
os cabos.
Recarregar a bateria com
um carregador de bateria
As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico e
o chumbo. Estas devem ser eliminadas
consoante os requisitos legais e não
devem ser, em caso algum, eliminadas
juntamente com o lixo doméstico.
Entregue as pilhas e as baterias usadas
num ponto de recolha específico.
)
Desligue a bateria do veículo.
)
Respeite as instruções de utilização
fornecidas pelo fabricante do carregador.
)
Ligue novamente, começando pelo terminal (-).
)
Verifique a limpeza dos bornes e dos
terminais. Se estiverem cober tos com sulfato
(depósito esbranquiçado ou esverdeado),
devem ser desmontados e limpos.
A recarga da bateria do Stop & Star t
não necessita que esta seja desligada.
Aconselhamos, aquando de uma
paragem prolongada superior a um
mês, que desligue a bateria.
Efectuar o arranque a partir
de uma outra bateria
Page 273 of 402
271Informações práticas

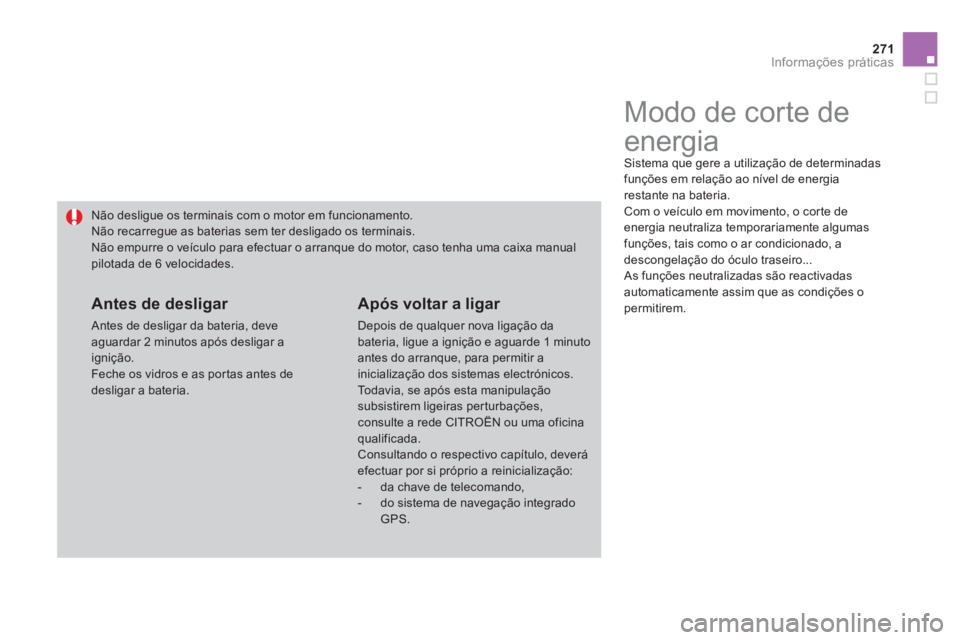

Modo de corte de
energia
Sistema que gere a utilização de determinadas
funções em relação ao nível de energia
restante na bateria.
Com o veículo em movimento, o cor te de
energia neutraliza temporariamente algumas
funções, tais como o ar condicionado, a
descongelação do óculo traseiro...
As funções neutralizadas são reactivadas
automaticamente assim que as condições o
permitirem. Não desligue os terminais com o motor em funcionamento.
Não recarregue as baterias sem ter desligado os terminais.
Não empurre o veículo para efectuar o arranque do motor, caso tenha uma caixa manual
pilotada de 6 velocidades.
Antes de desligar
Antes de desligar da bateria, deve
aguardar 2 minutos após desligar a
ignição.
Feche os vidros e as por tas antes de
desligar a bateria.
Após voltar a ligar
Depois de qualquer nova ligação da
bateria, ligue a ignição e aguarde 1 minuto
antes do arranque, para permitir a
inicialização dos sistemas electrónicos.
Todavia, se após esta manipulação
subsistirem ligeiras per turbações,
consulte a rede CITROËN ou uma oficina
qualificada.
Consultando o respectivo capítulo, deverá
efectuar por si próprio a reinicialização:
- da chave de telecomando,
- do sistema de navegação integrado
GPS.
Page 274 of 402
Modo economia de energia
Este sistema gere a duração de determinadas funções para preser var uma carga suficiente da bateria.
Após a paragem do motor, são ainda utilizáveis, por um período acumulado máximo de cerca de trinta minutos, funções como o auto-rádio, os limpa-
vidros, as luzes de cruzamento, as luzes de tecto...
Este tempo pode ser consideravelmente
menor se a carga da bateria estiver fraca.
Uma bateria descarregada não permite
o arranque do motor (ver parágrafo
correspondente). Se uma comunicação telefónica
tiver sido iniciada ao mesmo tempo
com o sistema de navegação, será
interrompida passados 10 minutos.
Entrada no modo
Uma vez passado este período de tempo, uma
mensagem de entrada em modo economia de
energia é apresentada no ecrã e as funções
activas são postas em vigilância.
Saída do modo
Essas funções serão reactivadas
automaticamente na próxima utilização do
veículo.
)
Para retomar a utilização imediata destas
funções, coloque o motor em funcionamento
e deixe-o funcionar durante alguns instantes.
O tempo de que disporá, então, será o dobro
do tempo de ligação do motor. Todavia, esse
tempo estará sempre compreendido entre
cinco e trinta minutos.
Page 275 of 402
273Informações práticas

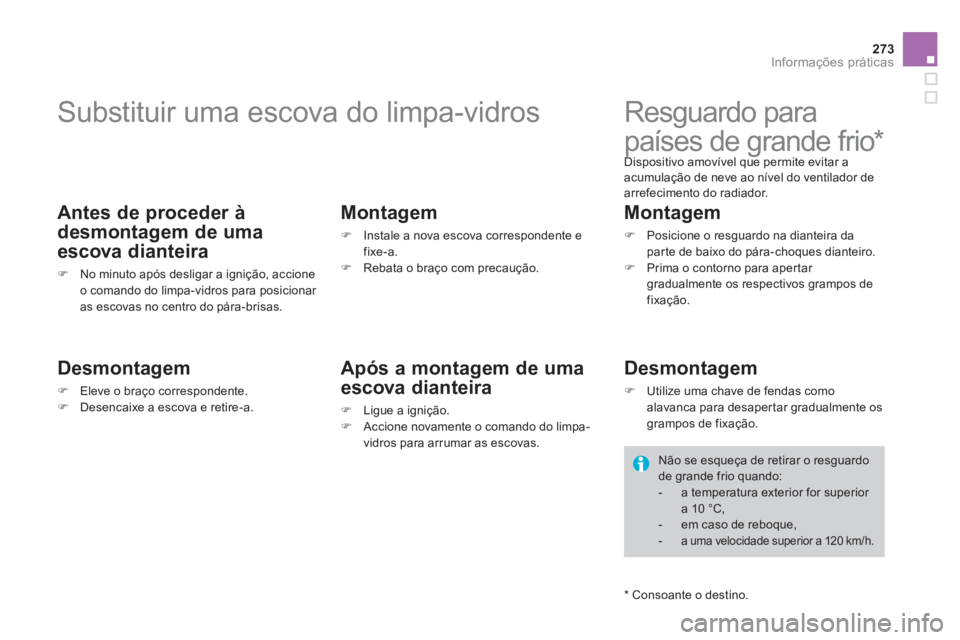

Substituir uma escova do limpa-vidros
Antes de proceder à
desmontagem de uma
escova dianteira
)
No minuto após desligar a ignição, accione
o comando do limpa-vidros para posicionar
as escovas no centro do pára-brisas.
Desmontagem
)
Eleve o braço correspondente.
)
Desencaixe a escova e retire-a.
Montagem
)
Instale a nova escova correspondente e
fixe-a.
)
Rebata o braço com precaução.
Após a montagem de uma
escova dianteira
)
Ligue a ignição.
)
Accione novamente o comando do limpa-
vidros para arrumar as escovas.
Resguardo para
países de grande frio *
Dispositivo amovível que permite evitar a
acumulação de neve ao nível do ventilador de
arrefecimento do radiador.
Montagem
)
Posicione o resguardo na dianteira da
par te de baixo do pára-choques dianteiro.
)
Prima o contorno para apertar
gradualmente os respectivos grampos de
fixação.
Desmontagem
)
Utilize uma chave de fendas como
alavanca para desapertar gradualmente os
grampos de fixação.
*
Consoante o destino. Não se esqueça de retirar o resguardo
de grande frio quando:
- a temperatura exterior for superior
a 10 °C,
- em caso de reboque,
-
a uma velocidade superior a 120 km/h.
Page 276 of 402

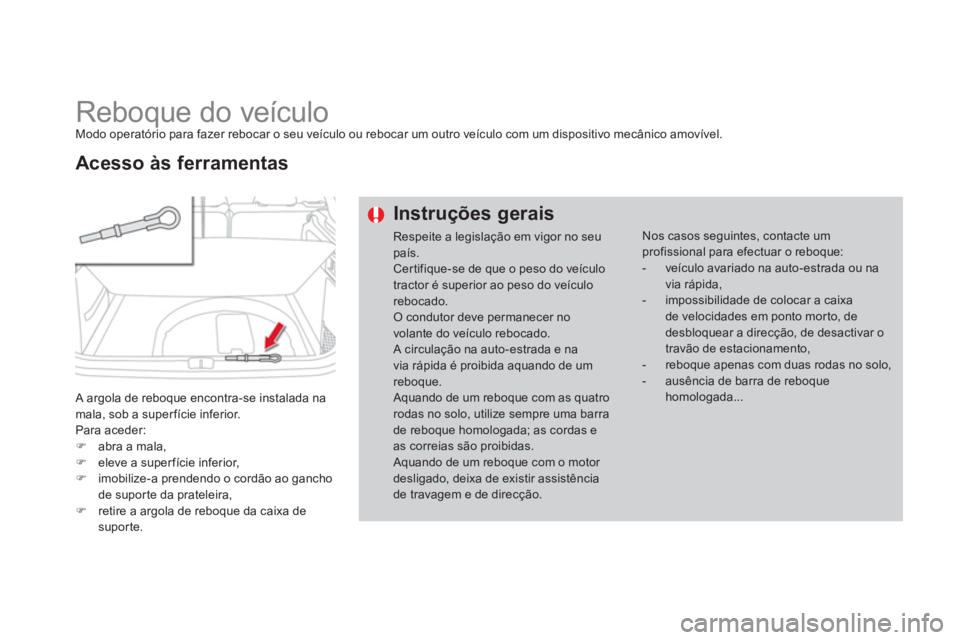

Reboque do veículo
Modo operatório para fazer rebocar o seu veículo ou rebocar um outro veículo com um dispositivo mecânico amovível.
A argola de reboque encontra-se instalada na
mala, sob a super fície inferior.
Para aceder:
)
abra a mala,
)
eleve a super fície inferior,
)
imobilize-a prendendo o cordão ao gancho
de supor te da prateleira,
)
retire a argola de reboque da caixa de
suporte.
Acesso às ferramentas
Instruções gerais
Respeite a legislação em vigor no seu
país.
Cer tifique-se de que o peso do veículo
tractor é superior ao peso do veículo
rebocado.
O condutor deve permanecer no
volante do veículo rebocado.
A circulação na auto-estrada e na
via rápida é proibida aquando de um
reboque.
Aquando de um reboque com as quatro
rodas no solo, utilize sempre uma barra
de reboque homologada; as cordas e
as correias são proibidas.
Aquando de um reboque com o motor
desligado, deixa de existir assistência
de travagem e de direcção. Nos casos seguintes, contacte um
profissional para efectuar o reboque:
- veículo avariado na auto-estrada ou na
via rápida,
- impossibilidade de colocar a caixa
de velocidades em ponto morto, de
desbloquear a direcção, de desactivar o
travão de estacionamento,
- reboque apenas com duas rodas no solo,
- ausência de barra de reboque
homologada...
Page 277 of 402
275Informações práticas
)

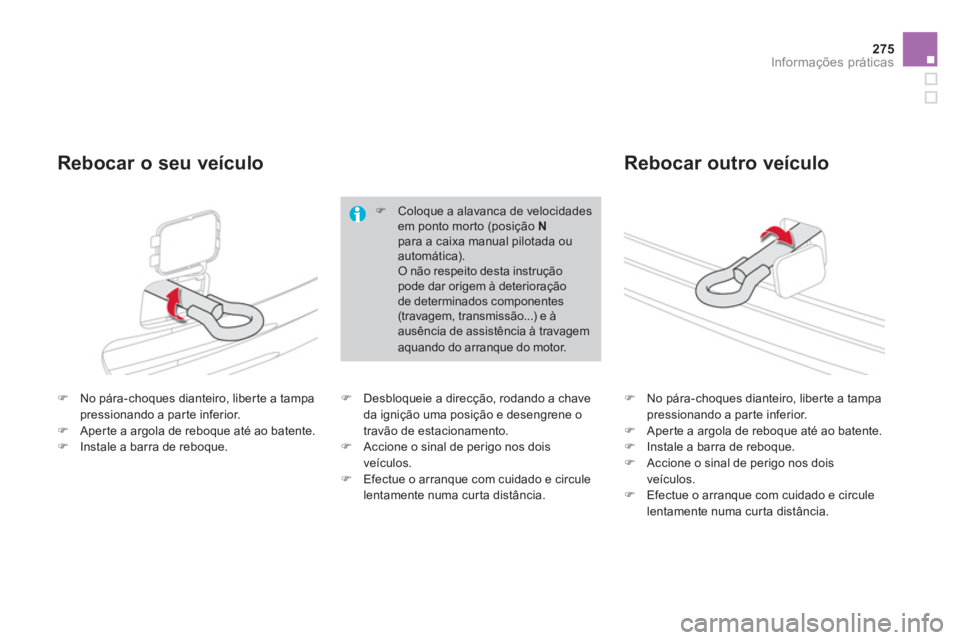

No pára-choques dianteiro, liber te a tampa
pressionando a par te inferior.
)
Aperte a argola de reboque até ao batente.
)
Instale a barra de reboque.
)
No pára-choques dianteiro, liber te a tampa
pressionando a par te inferior.
)
Aperte a argola de reboque até ao batente.
)
Instale a barra de reboque.
)
Accione o sinal de perigo nos dois
veículos.
)
Efectue o arranque com cuidado e circule
lentamente numa curta distância.
Rebocar o seu veículo
Rebocar outro veículo
)
Coloque a alavanca de velocidades
em ponto morto (posição N
para a caixa manual pilotada ou
automática).
O não respeito desta instrução
pode dar origem à deterioração
de determinados componentes
(travagem, transmissão...) e à
ausência de assistência à travagem
aquando do arranque do motor.
)
Desbloqueie a direcção, rodando a chave
da ignição uma posição e desengrene o
travão de estacionamento.
)
Accione o sinal de perigo nos dois
veículos.
)
Efectue o arranque com cuidado e circule
lentamente numa curta distância.
Page 278 of 402

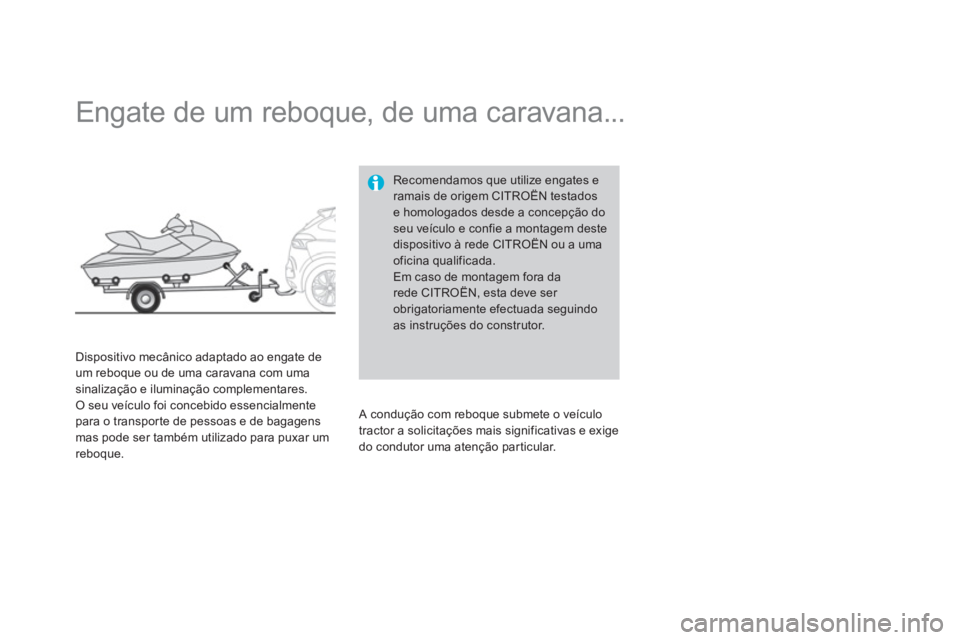

Engate de um reboque, de uma caravana...
Dispositivo mecânico adaptado ao engate de
um reboque ou de uma caravana com uma
sinalização e iluminação complementares.
O seu veículo foi concebido essencialmente
para o transpor te de pessoas e de bagagens
mas pode ser também utilizado para puxar um
reboque. Recomendamos que utilize engates e
ramais de origem CITROËN testados
e homologados desde a concepção do
seu veículo e confie a montagem deste
dispositivo à rede CITROËN ou a uma
oficina qualificada.
Em caso de montagem fora da
rede CITROËN, esta deve ser
obrigatoriamente efectuada seguindo
as instruções do construtor.
A condução com reboque submete o veículo
tractor a solicitações mais significativas e exige
do condutor uma atenção par ticular.
Page 279 of 402
277Informações práticas
A ajuda ao estacionamento em
marcha-atrás será neutralizada
automaticamente em caso de utilização
de um reboque de origem CITROËN.
Conselhos de condução
Distribuição das cargas:
)
Distribua a carga no reboque para que os
objectos mais pesados fiquem o mais per to
possível do eixo e o peso sobre a lança
se aproxime do máximo autorizado, sem o
ultrapassar.
A densidade do ar diminui com a altitude,
reduzindo dessa forma o desempenho do
motor. É preciso reduzir a carga máxima
rebocável 10 % por cada 1 000 m de altitude.
Consulte o capítulo "Características técnicas"
para conhecer os pesos e as cargas
rebocáveis em função do seu veículo.
Vento lateral
)
Tenha em consideração o aumento da
sensibilidade ao vento.
Arrefecimento
Rebocar numa inclinação aumenta a
temperatura do líquido de arrefecimento.
Uma vez que o ventilador é accionado
electricamente, a sua capacidade de
arrefecimento não depende do regime do motor.
)
Para diminuir o regime do motor, reduza a
velocidade.
A carga máxima rebocável numa inclinação
prolongada depende da inclinação e da
temperatura exterior.
Em qualquer caso, preste atenção à
temperatura do líquido de arrefecimento.
Tr a v õ e s
Com um engate de reboque a distância de
travagem aumenta.
Para limitar o aquecimento dos travões,
nomeadamente em descidas tipo montanha,
é recomendada a utilização do travão motor.
Pneus
)
Verifique a pressão dos pneus do veículo
tractor e do reboque respeitando as
pressões recomendadas.
Iluminação
)
Verifique a sinalização eléctrica do
reboque.
)
Se a luz de aler ta e a luz
avisadora STOP
se acenderem,
pare o veículo e desligue o motor
assim que possível.
Page 280 of 402

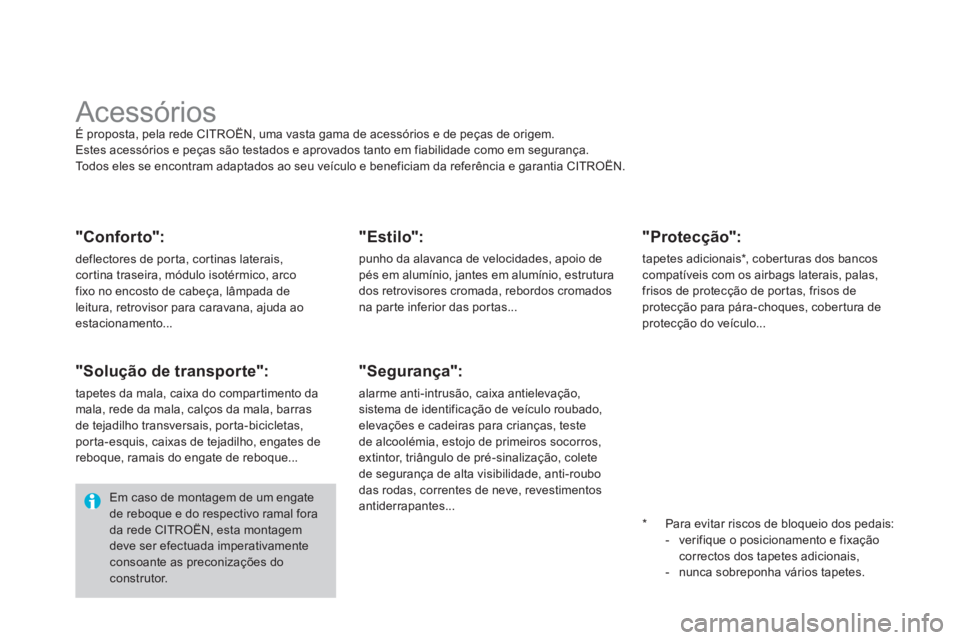

Acessórios
É proposta, pela rede CITROËN, uma vasta gama de acessórios e de peças de origem.
Estes acessórios e peças são testados e aprovados tanto em fiabilidade como em segurança.
Todos eles se encontram adaptados ao seu veículo e beneficiam da referência e garantia CITROËN.
"Conforto":
deflectores de por ta, cor tinas laterais,
cortina traseira, módulo isotérmico, arco
fixo no encosto de cabeça, lâmpada de
leitura, retrovisor para caravana, ajuda ao
estacionamento...
"Solução de transporte":
tapetes da mala, caixa do compartimento da
mala, rede da mala, calços da mala, barras
de tejadilho transversais, porta-bicicletas,
por ta-esquis, caixas de tejadilho, engates de
reboque, ramais do engate de reboque...
"Estilo":
punho da alavanca de velocidades, apoio de
pés em alumínio, jantes em alumínio, estrutura
dos retrovisores cromada, rebordos cromados
na par te inferior das por tas...
"Segurança":
alarme anti-intrusão, caixa antielevação,
sistema de identificação de veículo roubado,
elevações e cadeiras para crianças, teste
de alcoolémia, estojo de primeiros socorros,
extintor, triângulo de pré-sinalização, colete
de segurança de alta visibilidade, anti-roubo
das rodas, correntes de neve, revestimentos
antiderrapantes... Em caso de montagem de um engate
de reboque e do respectivo ramal fora
da rede CITROËN, esta montagem
deve ser efectuada imperativamente
consoante as preconizações do
construtor.
*
Para evitar riscos de bloqueio dos pedais:
- verifique o posicionamento e fixação
correctos dos tapetes adicionais,
- nunca sobreponha vários tapetes.
"Protecção":
tapetes adicionais * , cober turas dos bancos
compatíveis com os airbags laterais, palas,
frisos de protecção de por tas, frisos de
protecção para pára-choques, cober tura de
protecção do veículo...
