249Informações práticas
Substituir uma roda
Modo operatório de substituição de uma roda com defeito pela roda sobresselente utilizando as ferramentas fornecidas com o veículo.
As ferramentas encontram-se instaladas na
mala sob a super fície inferior.
Para aceder às ferramentas:
)
abra a mala,
)
levante a super fície inferior,
)
imobilize-a fixando o seu cordão ao
gancho de supor te da prateleira,
)
com uma roda sobresselente homogénea;
desencaixe e retire a caixa de supor te com
as ferramentas, situada no centro da roda,
ou
)
com uma roda sobresselente de utilização
temporária; eleve a roda para si pela par te
de trás para aceder à caixa de arrumação,
com as ferramentas.
Acesso às ferramentas
Lista das ferramentas
Todas estas ferramentas são específicas do
seu veículo. Não as utilize para outros fins.
Roda com tampão
Aquando da desmontagem da roda
,
liber te previamente o tampão com a chave
de desmontagem de rodas 1
puxando ao
nível de passagem da válvula.
Aquando da montagem da roda
,
monte novamente o tampão começando
por colocar o seu entalhe em frente à
válvula e prima a sua super fície com a
palma da mão.
3.
Ferramenta "tampões" de parafusos.
Permite retirar os protectores (tampões)
dos parafusos das rodas em alumínio.
4.
Chave para parafuso anti-roubo (situado
no porta-luvas).
Permite a adaptação da chave de rodas
aos parafusos especiais "anti-roubo".
1.
Chave de desmontagem de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.
2.
Macaco com manivela integrada.
Permite elevar o veículo.
Page 252 of 402
A roda sobresselente encontra-se instalada na
mala sob a super fície inferior.
Consoante a sua versão, a roda sobresselente
é homogénea em chapa ou em alumínio;
para determinados destinos é de utilização
temporária.
Para aceder à roda sobresselente, consulte o
parágrafo "Acesso às ferramentas" da página
anterior.
Acesso à roda sobresselente
Detecção de pressão baixa
A roda sobresselente não possui
sensor. A reparação da roda furada
deve ser efectuada pela rede CITROËN
ou por uma oficina qualificada.
Remoção da roda homogénea
)
Desaparafuse o parafuso central amarelo.
)
Eleve a roda sobresselente na sua
direcção pela par te de trás.
)
Retire a roda da mala.
Page 253 of 402
251Informações práticas

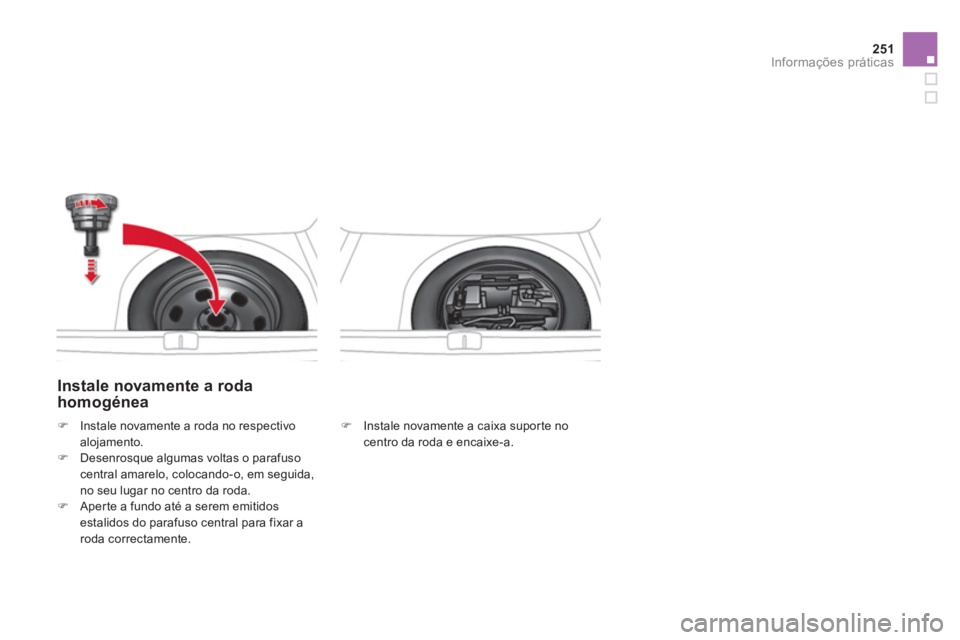

Instale novamente a roda
homogénea
)
Instale novamente a caixa suporte no
centro da roda e encaixe-a.
)
Instale novamente a roda no respectivo
alojamento.
)
Desenrosque algumas voltas o parafuso
central amarelo, colocando-o, em seguida,
no seu lugar no centro da roda.
)
Aper te a fundo até a serem emitidos
estalidos do parafuso central para fixar a
roda correctamente.
Page 254 of 402

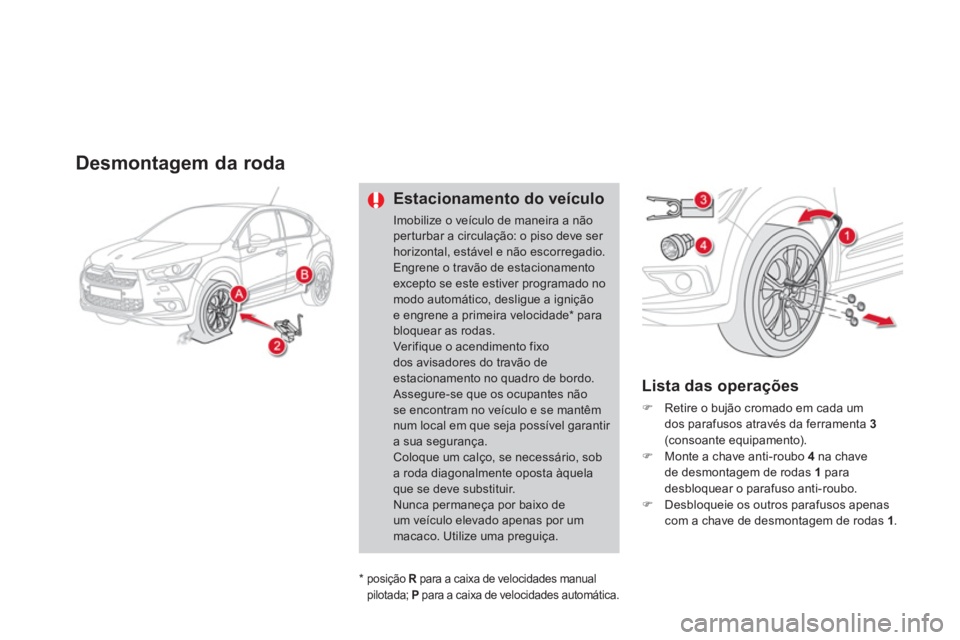

Desmontagem da roda
Estacionamento do veículo
Imobilize o veículo de maneira a não
per turbar a circulação: o piso deve ser
horizontal, estável e não escorregadio.
Engrene o travão de estacionamento
excepto se este estiver programado no
modo automático, desligue a ignição
e engrene a primeira velocidade * para
bloquear as rodas.
Verifique o acendimento fixo
dos avisadores do travão de
estacionamento no quadro de bordo.
Assegure-se que os ocupantes não
se encontram no veículo e se mantêm
num local em que seja possível garantir
a sua segurança.
Coloque um calço, se necessário, sob
a roda diagonalmente oposta àquela
que se deve substituir.
Nunca permaneça por baixo de
um veículo elevado apenas por um
macaco. Utilize uma preguiça.
Lista das operações
)
Retire o bujão cromado em cada um
dos parafusos através da ferramenta 3
(c onsoante equipamento).
)
Monte a chave anti-roubo 4
na chave
de desmontagem de rodas 1
para
desbloquear o parafuso anti-roubo.
)
Desbloqueie os outros parafusos apenas
com a chave de desmontagem de rodas 1
.
*
posição R
para a caixa de velocidades manual
pilotada; P
para a caixa de velocidades automática.
Page 255 of 402
253Informações práticas
)

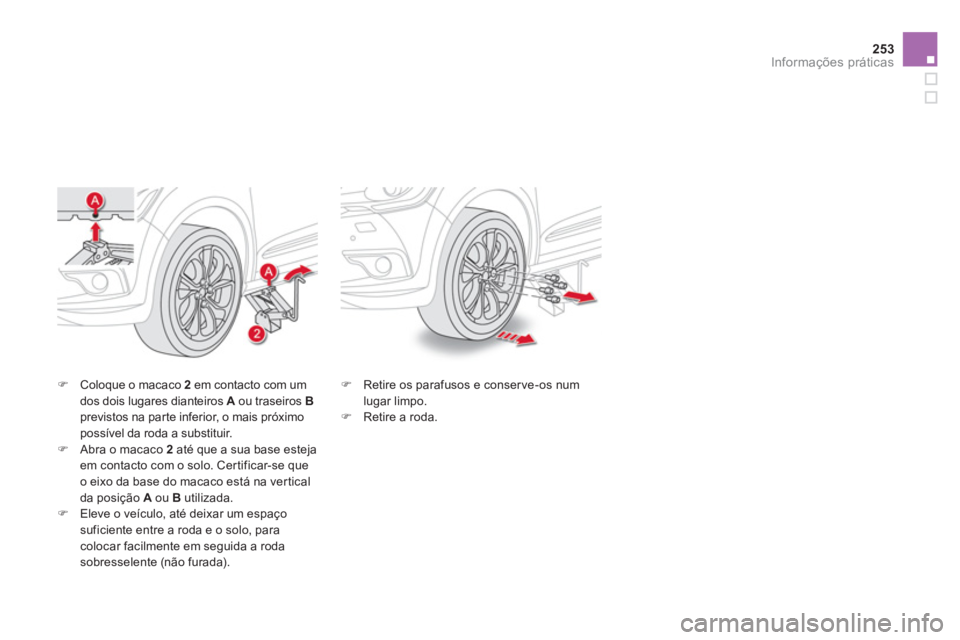

Coloque o macaco 2
em contacto com um
dos dois lugares dianteiros A
ou traseiros B
previstos na par te inferior, o mais próximo
possível da roda a substituir.
)
Abra o macaco 2
até que a sua base esteja
em contacto com o solo. Certificar-se que
o eixo da base do macaco está na ver tical
da posição A
ou B
utilizada.
)
Eleve o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
colocar facilmente em seguida a roda
sobresselente (não furada).
)
Retire os parafusos e conser ve-os num
lugar limpo.
)
Retire a roda.
Page 256 of 402
Montagem da roda
Fixação da roda
sobresselente em chapa ou
de utilização temporária
Se o seu veículo estiver equipado
com rodas de alumínio, é normal
constatar, aquando do aper to dos
parafusos durante a montagem, que as
anilhas não entram em contacto com
a roda sobresselente em chapa ou de
utilização temporária. A manutenção
da roda é efectuada através do apoio
cónico de cada parafuso.
Lista das operações
)

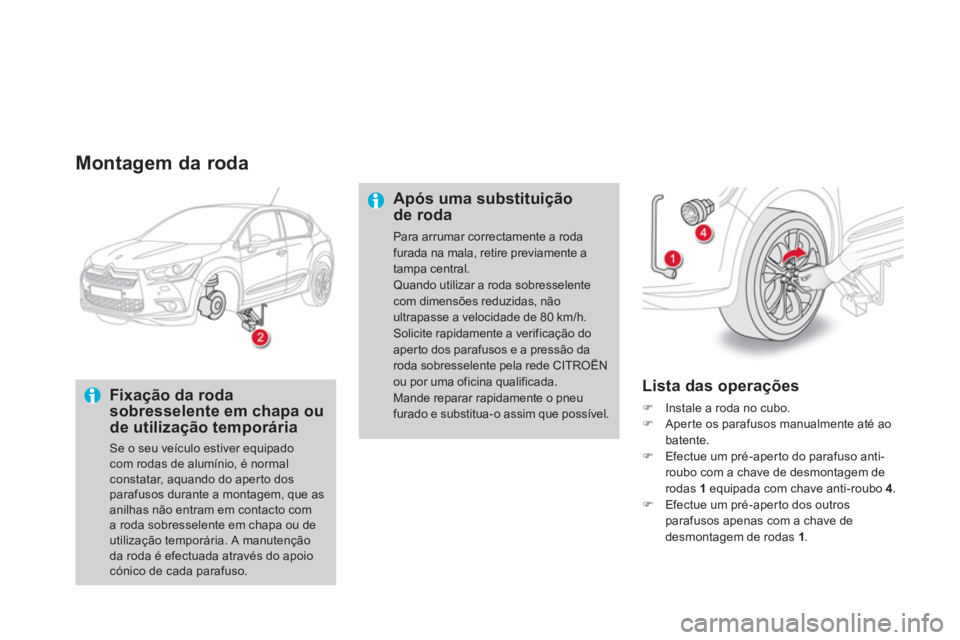

Instale a roda no cubo.
)
Aperte os parafusos manualmente até ao
batente.
)
Efectue um pré-aper to do parafuso anti-
roubo com a chave de desmontagem de
rodas 1
equipada com chave anti-roubo 4
.
)
Efectue um pré-aper to dos outros
parafusos apenas com a chave de
desmontagem de rodas 1
.
Após uma substituição
de roda
Para arrumar correctamente a roda
furada na mala, retire previamente a
tampa central.
Quando utilizar a roda sobresselente
com dimensões reduzidas, não
ultrapasse a velocidade de 80 km/h.
Solicite rapidamente a verificação do
aper to dos parafusos e a pressão da
roda sobresselente pela rede CITROËN
ou por uma oficina qualificada.
Mande reparar rapidamente o pneu
furado e substitua-o assim que possível.
Page 257 of 402
255Informações práticas
)

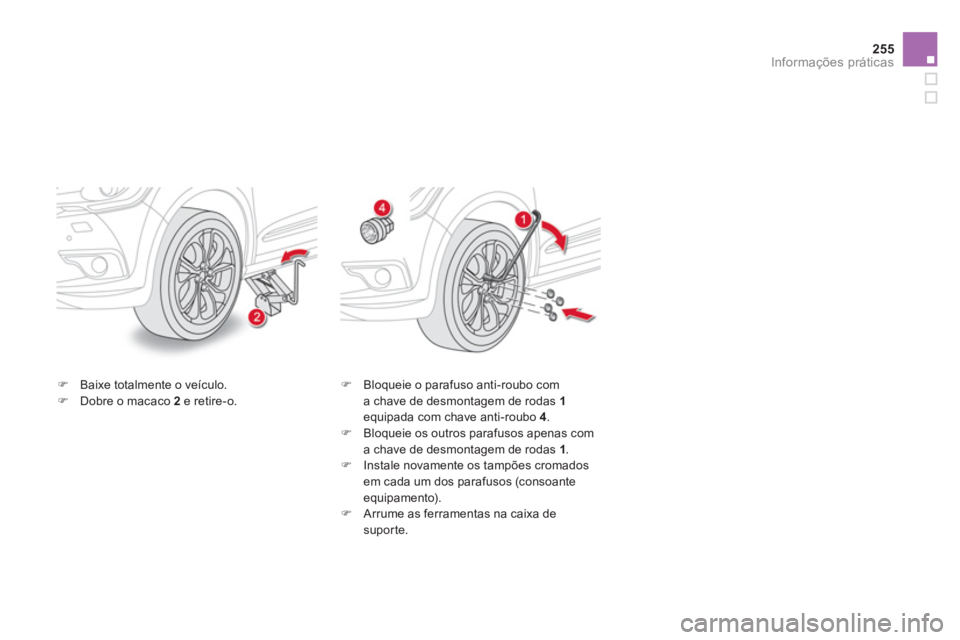

Baixe totalmente o veículo.
)
Dobre o macaco 2
e retire-o.
)
Bloqueie o parafuso anti-roubo com
a chave de desmontagem de rodas 1
equipada com chave anti-roubo 4
.
)
Bloqueie os outros parafusos apenas com
a chave de desmontagem de rodas 1
.
)
Instale novamente os tampões cromados
em cada um dos parafusos (consoante
equipamento).
)
Arrume as ferramentas na caixa de
suporte.
Page 258 of 402
Substituir uma lâmpada
As luzes encontram-se equipadas com
vidros em policarbonato, revestidos por
um verniz protector:
)
não as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,
)
utilize uma esponja e água com
sabão,
)
ao utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, as luzes
e os seus contornos para evitar
deteriorar o respectivo verniz e a
junta de estanqueidade.
)
Não toque directamente na
lâmpada com os dedos, utilize
panos que não liber tem pêlos.
A substituição de uma lâmpada deve
ser efectuada com a luz desligada há
alguns minutos (risco de queimadura
grave).
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com a mesma referência e
características.
Risco de electrocução
A substituição de uma lâmpada de
xénon (D1S-35W) deve ser efectuada
pela rede CITROËN ou por uma oficina
qualificada imperativamente.
Com as lâmpadas de pinos de tipo H1,
H7... respeite o seu posicionamento
para garantir a melhor qualidade de
iluminação.
Page 259 of 402
257Informações práticas

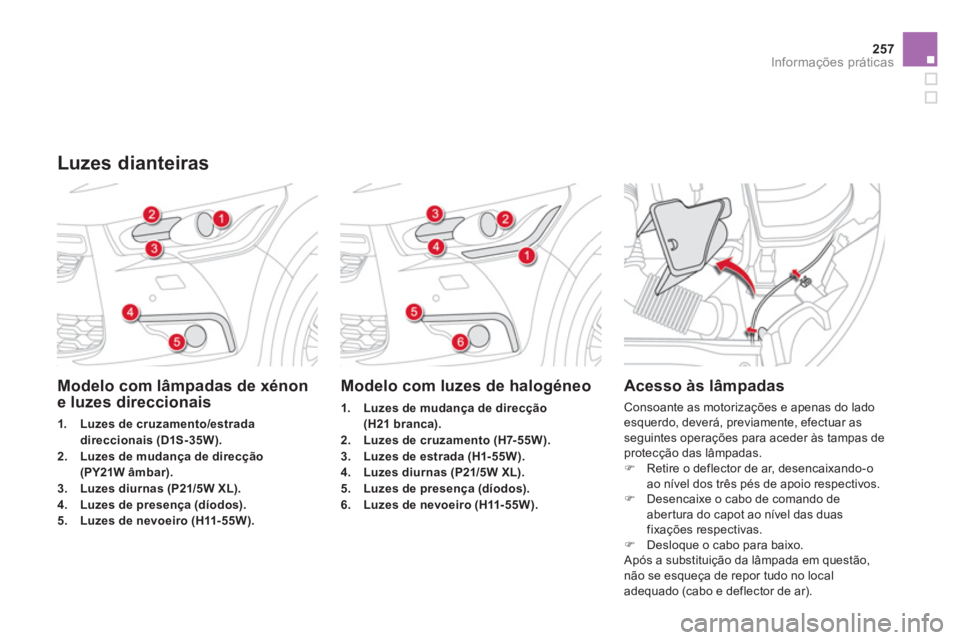

Modelo com lâmpadas de xénon
e luzes direccionais
1.
Luzes de cruzamento/estrada
direccionais (D1S-35W).
2.
Luzes de mudança de direcção
(PY21W âmbar).
3.
Luzes diurnas (P21/5W XL).
4.
Luzes de presença (díodos).
5.
Luzes de nevoeiro (H11- 55W).
Modelo com luzes de halogéneo
1.
Luzes de mudança de direcção
(H21 branca).
2.
Luzes de cruzamento (H7-55W).
3.
Luzes de estrada (H1-55W).
4.
Luzes diurnas (P21/5W XL).
5.
Luzes de presença (díodos).
6.
Luzes de nevoeiro (H11- 55W).
Acesso às lâmpadas
Consoante as motorizações e apenas do lado
esquerdo, deverá, previamente, efectuar as
seguintes operações para aceder às tampas de
protecção das lâmpadas.
)
Retire o deflector de ar, desencaixando-o
ao nível dos três pés de apoio respectivos.
)
Desencaixe o cabo de comando de
aber tura do capot ao nível das duas
fixações respectivas.
)
Desloque o cabo para baixo.
Após a substituição da lâmpada em questão,
não se esqueça de repor tudo no local
adequado (cabo e deflector de ar).
Luzes dianteiras
Page 260 of 402
Substituição das luzes de
cruzamento (apenas no modelo
com luzes de halogéneo)
)
Retire a tampa de protecção puxando a
lingueta.
)
Desligue o conector da lâmpada.
)
Afaste as molas para liber tar a lâmpada.
)
Retire a lâmpada e substitua-a.
Para proceder à montagem, efectue estas
operações pela ordem inversa.
Substituição das luzes de
mudança de direcção
Ao montar novamente, feche
cuidadosamente a tampa de protecção
para garantir a estanqueidade da luz.
As lâmpadas de cor âmbar, tais como
as luzes de mudança de direcção,
devem ser substituídas por lâmpadas
de características e cor idênticas.
Um funcionamento intermitente muito rápido
do avisador das luzes de mudança de direcção
(direita ou esquerda) indica a avaria de uma
das lâmpadas do lado correspondente.
Modelo com luzes de xénon
)
Retire a tampa de protecção, puxando a
lingueta.
)
Desligue o conector da lâmpada.
)
Afaste as molas para liber tar a tampa.
)
Retire a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.
Modelo com luzes de
halog
éneo
)
Rode um quarto de volta o porta-lâmpadas
e retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
