CITROEN DS4 2011 Manual do condutor (in Portuguese)
Manufacturer: CITROEN, Model Year: 2011, Model line: DS4, Model: CITROEN DS4 2011Pages: 402, PDF Size: 31.45 MB
Page 261 of 402

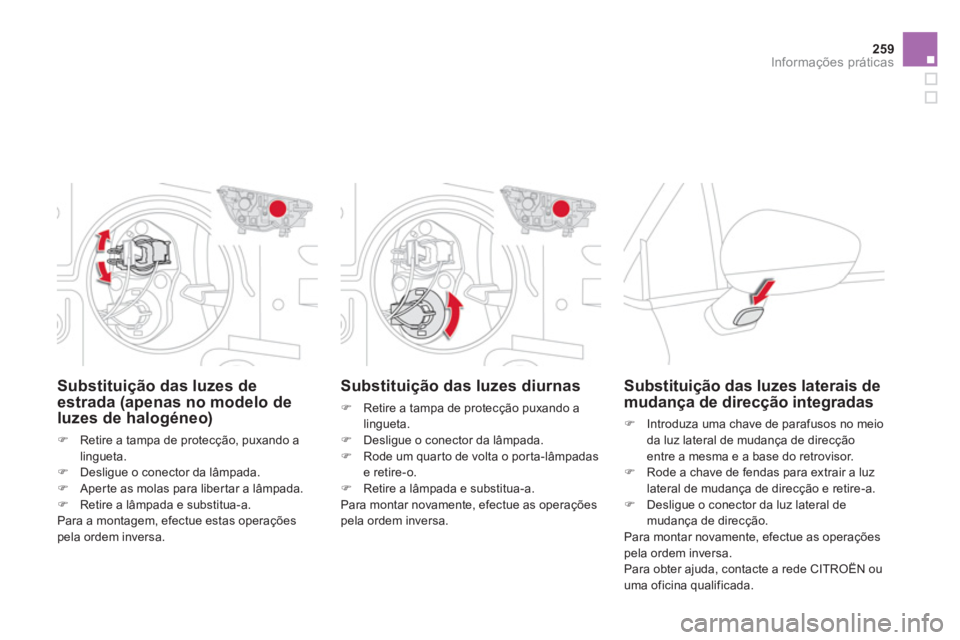

259Informações práticas
Substituição das luzes diurnas
)
Retire a tampa de protecção puxando a
lingueta.
)
Desligue o conector da lâmpada.
)
Rode um quarto de volta o porta-lâmpadas
e retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Substituição das luzes de
estrada (apenas no modelo de
luzes de halogéneo)
)
Retire a tampa de protecção, puxando a
lingueta.
)
Desligue o conector da lâmpada.
)
Aper te as molas para liber tar a lâmpada.
)
Retire a lâmpada e substitua-a.
Para a montagem, efectue estas operações
pela ordem inversa.
Substituição das luzes laterais de
mudança de direcção integradas
)
Introduza uma chave de parafusos no meio
da luz lateral de mudança de direcção
entre a mesma e a base do retrovisor.
)
Rode a chave de fendas para extrair a luz
lateral de mudança de direcção e retire-a.
)
Desligue o conector da luz lateral de
mudança de direcção.
Para montar novamente, efectue as operações
pela ordem inversa.
Para obter ajuda, contacte a rede CITROËN ou
uma oficina qualificada.
Page 262 of 402
Substituição dos focos laterais
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.
Substituição das guias de luzes/
luzes de presença
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada.
Substituição das luzes de nevoeiro
)
Introduza uma chave de parafusos no
orifício do embelezador.
)
Puxe, efectuando o movimento de
alavanca para desencaixar o embelezador
do pára-choques (o sensor de ajuda ao
estacionamento permanece solidário do
embelezador).
)
Retire os dois parafusos de fixação do
módulo e retire-o do respectivo alojamento.
)
Desligue o conector do por ta-lâmpadas.
)
Rode um quarto de volta o porta-lâmpadas
e retire-o.
)
Retire a lâmpada e substitua-a.
Para montar novamente, efectue as operações
pela ordem inversa.
Para a substituição destas lâmpadas, também
poderá consultar a rede CITROËN ou uma
oficina qualificada.
Page 263 of 402

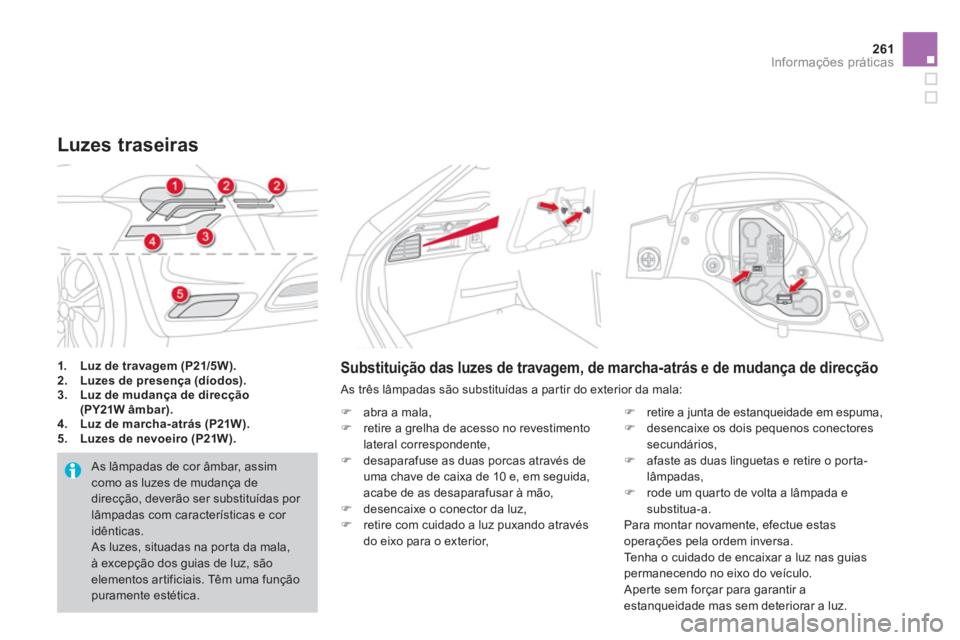

261Informações práticas
1.
Luz de travagem (P21/5W).
2.
Luzes de presença (díodos).
3.
Luz de mudança de direcção
(PY21W âmbar).
4.
Luz de marcha-atrás (P21W).
5.
Luzes de nevoeiro (P21W).
Luzes traseiras
As lâmpadas de cor âmbar, assim
como as luzes de mudança de
direcção, deverão ser substituídas por
lâmpadas com características e cor
idênticas.
As luzes, situadas na porta da mala,
à excepção dos guias de luz, são
elementos ar tificiais. Têm uma função
puramente estética.
Substituição das luzes de travagem, de marcha-atrás e de mudança de direcção
As três lâmpadas são substituídas a par tir do exterior da mala:
)
abra a mala,
)
retire a grelha de acesso no revestimento
lateral correspondente,
)
desaparafuse as duas porcas através de
uma chave de caixa de 10 e, em seguida,
acabe de as desaparafusar à mão,
)
desencaixe o conector da luz,
)
retire com cuidado a luz puxando através
do eixo para o exterior,
)
retire a junta de estanqueidade em espuma,
)
desencaixe os dois pequenos conectores
secundários,
)
afaste as duas linguetas e retire o por ta-
lâmpadas,
)
rode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações pela ordem inversa.
Tenha o cuidado de encaixar a luz nas guias
permanecendo no eixo do veículo.
Aperte sem forçar para garantir a
estanqueidade mas sem deteriorar a luz.
Page 264 of 402
Substituição das guias de luzes/
luzes de presença
Substituição das luzes da chapa
de matrícula (W5W)
Substituir a terceira luz de stop
(díodos)
Para a substituição deste tipo de luz de diodos,
consulte a rede CITROËN ou uma oficina
qualificada.
Para a substituição deste tipo de lâmpadas
de díodos, consulte a rede CITROËN ou uma
oficina qualificada. Para facilitar a desmontagem, efectue este
procedimento com a por ta da mala semi-
aberta.
)
Insira uma chave de parafusos fina no
entalhe no exterior da par te transparente.
)
Empurre para o exterior.
)
Retire o transparente.
)
Substitua a lâmpada com defeito.
Para a montagem, pressione a parte
transparente para a desencaixar.
Page 265 of 402

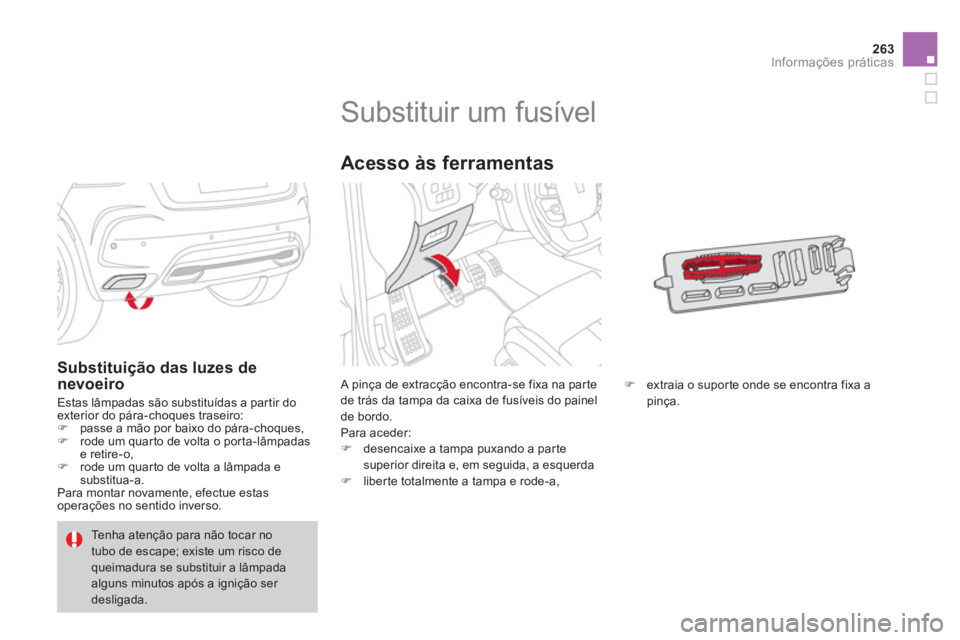

263Informações práticas
Substituir um fusível
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
Para aceder:
)
desencaixe a tampa puxando a par te
superior direita e, em seguida, a esquerda
)
liber te totalmente a tampa e rode-a,
Acesso às ferramentas
)
extraia o suporte onde se encontra fixa a
pinça.
Substituição das luzes de
nevoeiro
Estas lâmpadas são substituídas a par tir do
exterior do pára-choques traseiro:
)
passe a mão por baixo do pára-choques,
)
rode um quarto de volta o porta-lâmpadas
e retire-o,
)
rode um quarto de volta a lâmpada e
substitua-a.
Para montar novamente, efectue estas
operações no sentido inverso.
Tenha atenção para não tocar no
tubo de escape; existe um risco de
queimadura se substituir a lâmpada
alguns minutos após a ignição ser
desligada.
Page 266 of 402
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
prescrições, em par ticular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.

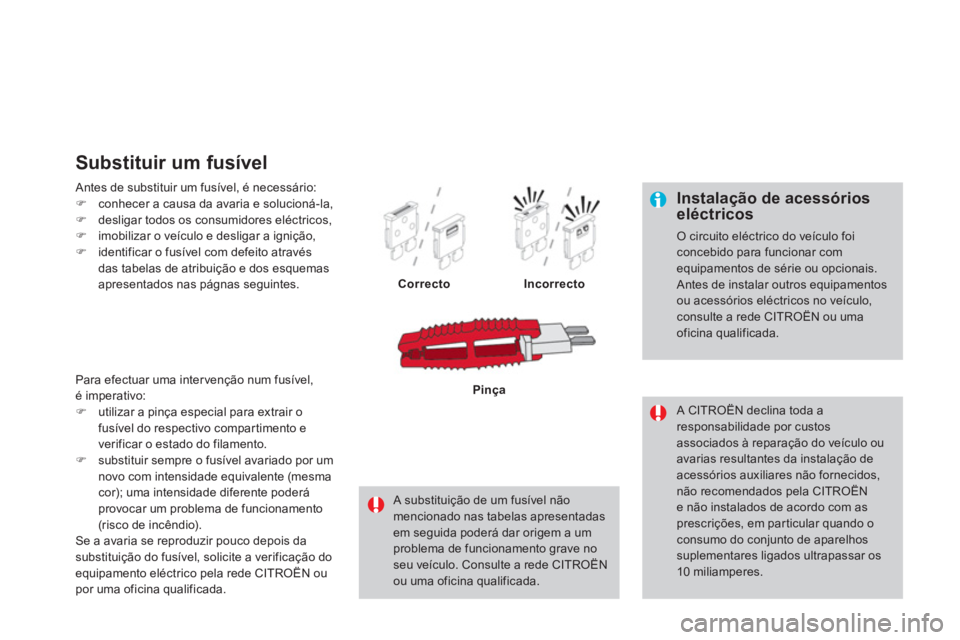

Antes de substituir um fusível, é necessário:
)
conhecer a causa da avaria e solucioná-la,
)
desligar todos os consumidores eléctricos,
)
imobilizar o veículo e desligar a ignição,
)
identificar o fusível com defeito através
das tabelas de atribuição e dos esquemas
apresentados nas págnas seguintes.
Substituir um fusível
Correcto
Incorrecto
A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede CITROËN
ou uma oficina qualificada.
Pinça
Para efectuar uma intervenção num fusível,
é imperativo:
)
utilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
)
substituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede CITROËN ou
por uma oficina qualificada.
Page 267 of 402

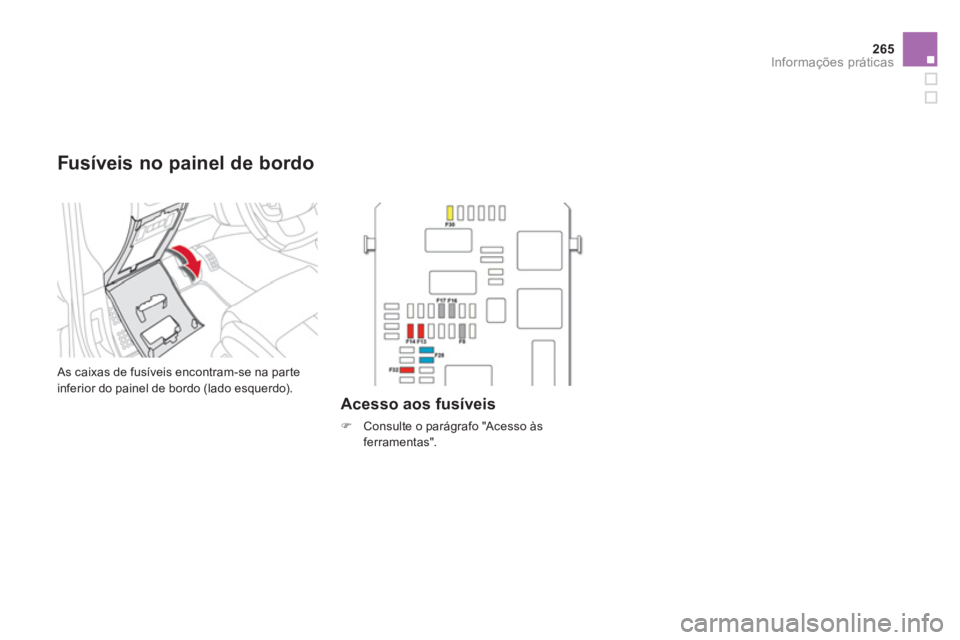

265Informações práticas
Fusíveis no painel de bordo
As caixas de fusíveis encontram-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
)
Consulte o parágrafo "Acesso às
ferramentas".
Page 268 of 402

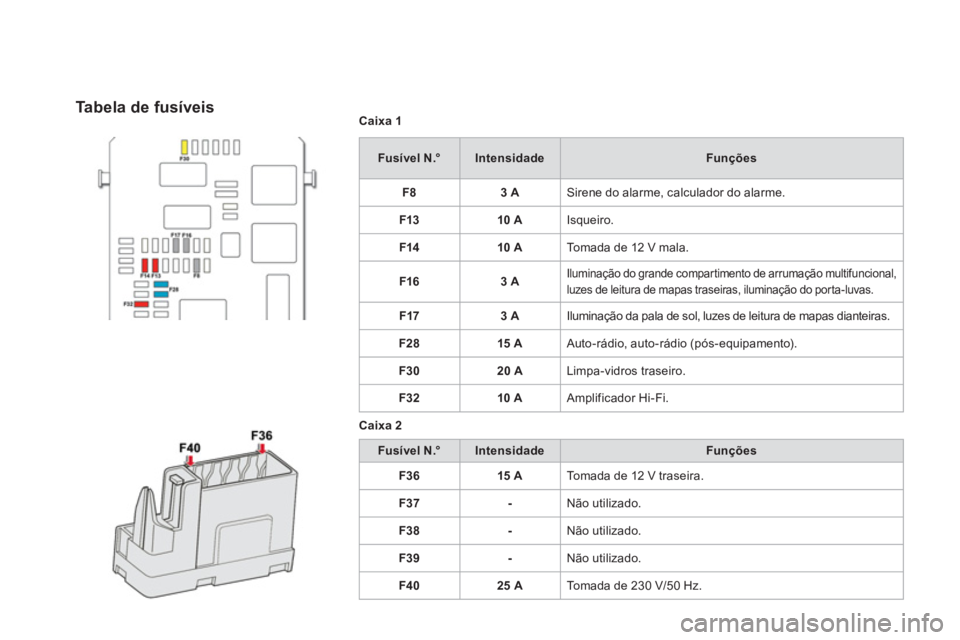

Caixa 1
Fusível N.°
Intensidade
Funções
F8
3 A
Sirene do alarme, calculador do alarme.
F13
10 A
Isqueiro.
F14
10 A
Tomada de 12 V mala.
F16
3 A
Iluminação do grande compartimento de arrumação multifuncional,
luzes de leitura de mapas traseiras, iluminação do porta-luvas.
F17
3 A
Iluminação da pala de sol, luzes de leitura de mapas dianteiras.
F28
15 A
Auto-rádio, auto-rádio (pós-equipamento).
F30
20 A
Limpa-vidros traseiro.
F32
10 A
Amplificador Hi-Fi.
Caixa 2
Fusível N.°
Intensidade
Funções
F36
15 A
Tomada de 12 V traseira.
F37
-
Não utilizado.
F38
-
Não utilizado.
F39
-
Não utilizado.
F40
25 A
Tomada de 230 V/50 Hz.
Tabela de fusíveis
Page 269 of 402

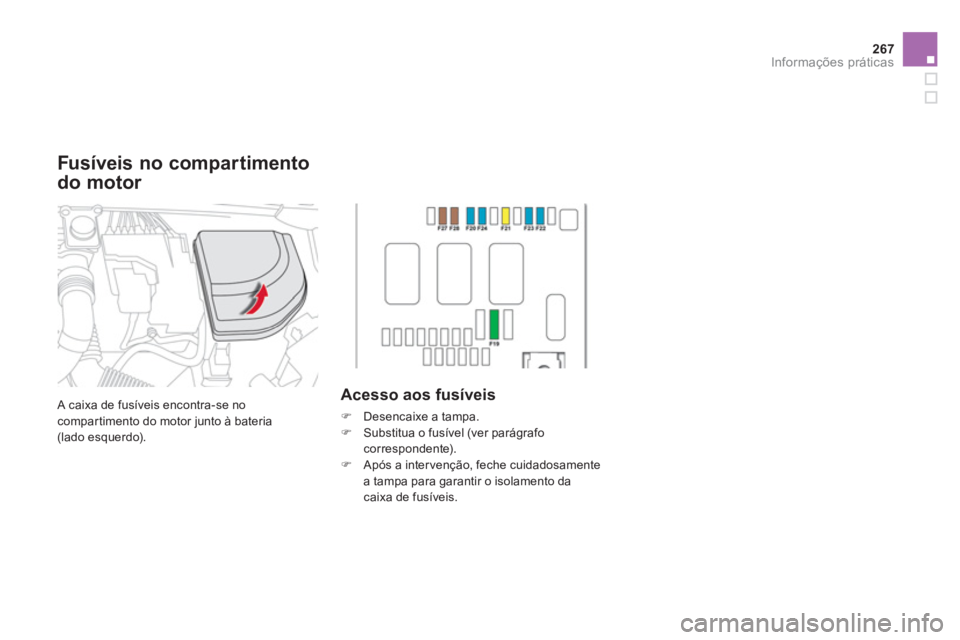

267Informações práticas
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria
(lado esquerdo).
Acesso aos fusíveis
)
Desencaixe a tampa.
)
Substitua o fusível (ver parágrafo
correspondente).
)
Após a inter venção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis.
Fusíveis no compar timento
do motor
Page 270 of 402

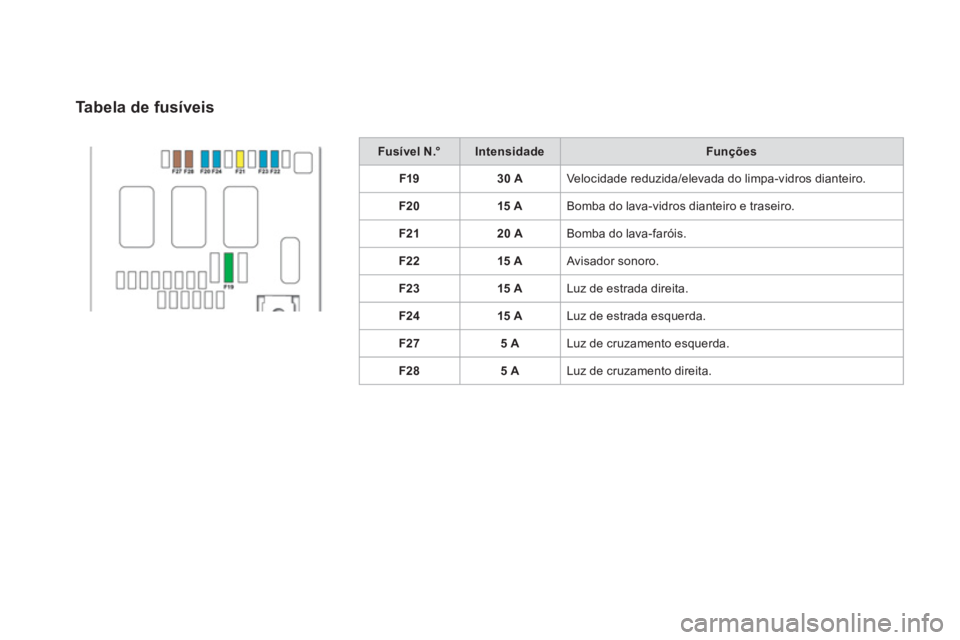

Fusível N.°
Intensidade
Funções
F19
30 A
Velocidade reduzida/elevada do limpa-vidros dianteiro.
F20
15 A
Bomba do lava-vidros dianteiro e traseiro.
F21
20 A
Bomba do lava-faróis.
F22
15 A
Avisador sonoro.
F23
15 A
Luz de estrada direita .
F24
15 A
Luz de estrada esquerda .
F27
5 A
Luz de cruzamento esquerda .
F28
5 A
Luz de cruzamento direita.
Tabela de fusíveis
