289Informazioni pratiche

012
Caratteristiche tecniche

MODELLI:


MOTORIZZAZIONE E CAMBIO



Tipi varianti versioni :
NX...


5FS0



5FV8/P



5FMA



5FU8



MOTORI BENZINA


VTi 120 cv



THP 155 cv



THP 160 cv



THP 200

cv


Cilindrata (cm
3)
1 598
1 598
1 598
1 598
Alesaggio x corsa (mm)
77 x 85,8
77 x 85,8
77 x 85,8
77 x 85,8
Potenza massima * : norma CEE (kW)
88
115
120
147
Regime di potenza massima (giri/min)
6 000
6 000
6 000
5 500
Coppia massima: norma CEE (Nm)
160
240
240
275
Regime di coppia massima (giri/min)
4 250
1 400
1 400
1 700
Carburante
Senza piombo
Senza piombo
Senza piombo
Senza piombo
Catalizzatore
sì
Sì
Sì
Sì

CAMBIO

Manuale
(5 marce)
Manuale Pilotato
(6 marce)
Autom.
(6 marce)
Manuale
(6 marce)

CAPACITÀ OLIO (in litri)




Motore (con sostituzione filtro olio)
4,2
4,2
4,2
4,2

*

La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea (Direttiva
1999/99/CE).

293Caratteristiche tecniche


MASSE E CARICHI TR AINABILI (in kg)



Motori benzina


VTi 120

cv



THP 155

cv



THP 160 cv



THP 200 cv



Cambio


Manuale



Manuale Pilotato



Autom.



Manuale



Tipi varianti versioni :
NX...


5FS0



5FV8/P



5FMA



5FU8




- Massa a vuoto
1 205
1 284
1 363
1 316


- Massa in ordine di marcia
1 280
1 359
1 438
1 391


- Massa massima tecnicamente ammessa a
pieno carico (MTAC)
1 755
1 795
1 835
1 820


- Massa totale del treno (MTR A) con
pendenza del 12 %


2 955
3 195
2 635
2 820


- Rimorchio frenato (nei limiti della MTR A)
con pendenza del 12 %


1 200
1 400
800
1 000


- Rimorchio frenato * (con riporto del carico
nei limiti dell'MTR A)
1 450
1 650
1 000
1 250


- Rimorchio non frenato
640
680
715
695


- Peso raccomandato sul gancio traino
75
75
75
75
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri ; il carico trainabile citato deve essere ridotto del
10 % per tranches di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare delle diminuzioni delle prestazioni del veicolo per proteggere il motore ; quando la temperatura
esterna è superiore a 37 °C, limitare la massa trainata.
* La massa del rimorchio frenato può essere aumentata, nei limiti dell'MTR A, nella misura in cui si riduce di altrettanto la MTAC del veicolo trainante ;
attenzione, il traino con un veicolo trainante poco carico potrebbe peggiorarne la tenuta di strada.

MODELLI:


MOTORIZZAZIONE E CAMBIO



Tipi varianti versioni:
NX...


9HP0



9HR8


9HR8

/S



9HR8/PS



RHH8



RHHA



MOTORI DIESEL


HDi 90 cv FAP



HDi 110 cv FAP



HDi 160 cv FAP


Cilindrata (cm
3)
1 560
1 560
1 997
Alesaggio x corsa (mm)
75 x 88,3
75 x 88,3
85 x 88
Potenza massima * : norma CEE (kW)
68
82
120
Regime di potenza massima(giri/min)
4 000
3 600
4 000
Coppia massima: norma CEE (Nm)
230
270
340
Regime di coppia massima (giri/min)
1 750
1 750
2 000
Carburante
Gasolio
Gasolio
Gasolio
Catalizzatore
Sì
sì
sì
Filtro antiparticolato
Sì
sì
sì

CAMBIO

Manuale
( 5 marce)
Manuale
(6 marce)
Manuale Pilotato
(6 marce)
Manuale
(6 marce)
Automatico
(6 marce)


CAPACITÀ D'OLIO (in litri)



Motore (con sostituzione cartuccia)
3,75
3,75
3,75
-

*

La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea (Direttiva
1999/99/CE).

.../S
: modello e-HDi equipaggiato di Stop & Start .

295Caratteristiche tecniche


MASSE E CARICHI TR AINABILI (in kg)



Motori Diesel




HDi 90 cv FAP


HDi 110 cv FAP




e- HDi 110 cv FAP



HDi 160 cv FAP



Cambio


Manuale



Manuale



Manuale



Manuale
Pilotato



Manuale



Automatico



Tipi varianti versioni:
NX...


9HP0



9HR8



9HR8/S



9HR8/PS



RHH8



RHHA




- Massa a vuoto
1 205
1 290
1 295
1 300
1 320
1 430


- Massa in ordine di marcia
1 280
1 365
1 370
1 375
1 395
1 505


- Massa massima autorizzata a pieno carico
1 765
1 805
1 810
1 815
1 880
1 940


- Massa totale del treno (MTR A) con
pendenza del 12 %


2 865
3 105
3 110
3 115
3 180
3 140


- Rimorchio frenato (nei limiti dell'MTR A) con
pendenza del 12 %


1 100
1 300
1 300
1 300
1 300
1 200


- Rimorchio frenato * (con riporto del carico
nel limite della MTR A)
1 350
1 550
1 550
1 550
1 550
1 450


- Rimorchio non frenato
640
680
680
680
695
750


- Peso massimo sul gancio traino
75
75
75
75
75
75
I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri, il carico trainabile menzionato deve essere ridotto
del 10 % ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono comportare una riduzione delle prestazioni del veicolo per proteggere il motore; quando la temperatura esterna
è superiore a 37 °C, limitare la massa trainata.
* La massa del rimorchio frenato può essere incrementata, nel limite dell'MTCA, riducendo in proporzione l'MTCA del veicolo trainante. Attenzione: un
veicolo trainante un carico leggero può avere una scarsa tenuta di strada.

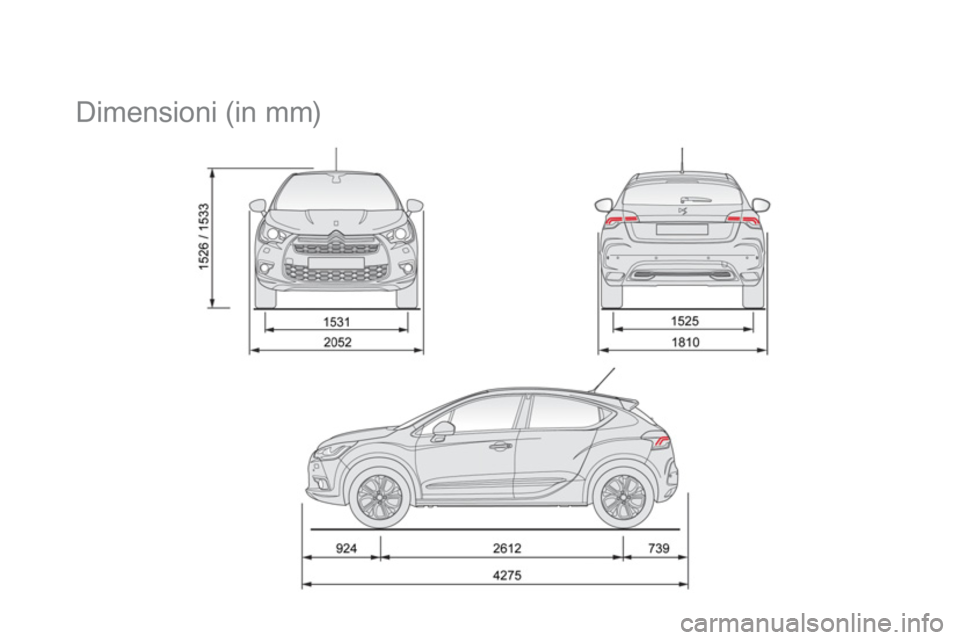

Dimensioni (in mm)

297Caratteristiche tecniche

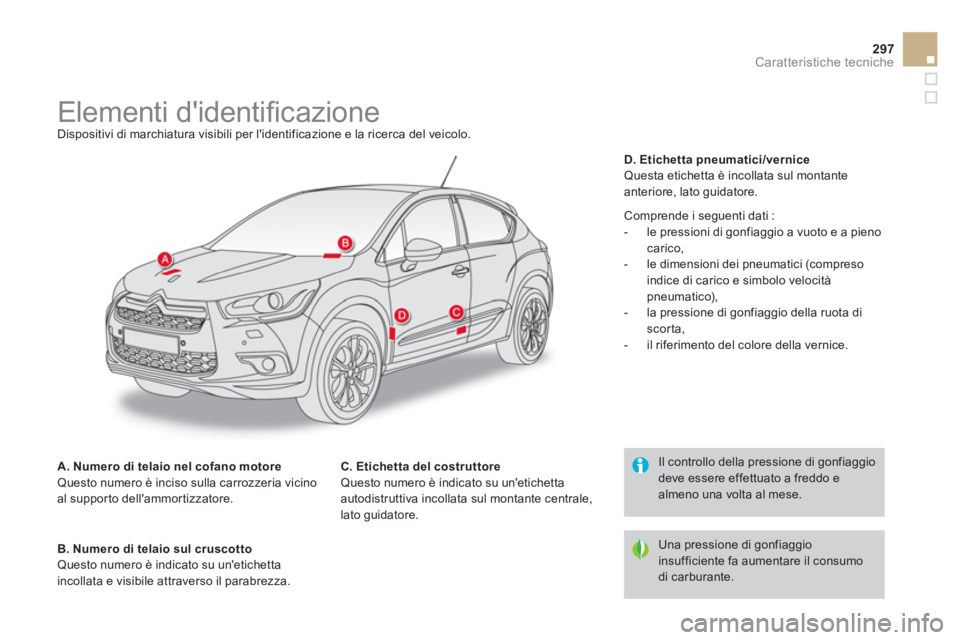

Elementi d'identifi cazione
Dispositivi di marchiatura visibili per l'identificazione e la ricerca del veicolo.

A. Numero di telaio nel cofano motore

Questo numero è inciso sulla carrozzeria vicino
al supporto dell'ammortizzatore.

B. Numero di telaio sul cruscotto

Questo numero è indicato su un'etichetta
incollata e visibile attraverso il parabrezza.
D. Etichetta pneumatici/vernice

Questa etichetta è incollata sul montante
anteriore, lato guidatore.
Una pressione di gonfiaggio
insufficiente fa aumentare il consumo
di carburante. Il controllo della pressione di gonfiaggio
deve essere effettuato a freddo e
almeno una volta al mese.
C. Etichetta del costruttore

Questo numero è indicato su un'etichetta
autodistruttiva incollata sul montante centrale,
lato guidatore. Comprende i seguenti dati :


- le pressioni di gonfiaggio a vuoto e a pieno
carico,

- le dimensioni dei pneumatici (compreso
indice di carico e simbolo velocità
pneumatico),

- la pressione di gonfiaggio della ruota di
scorta,

- il riferimento del colore della vernice.
