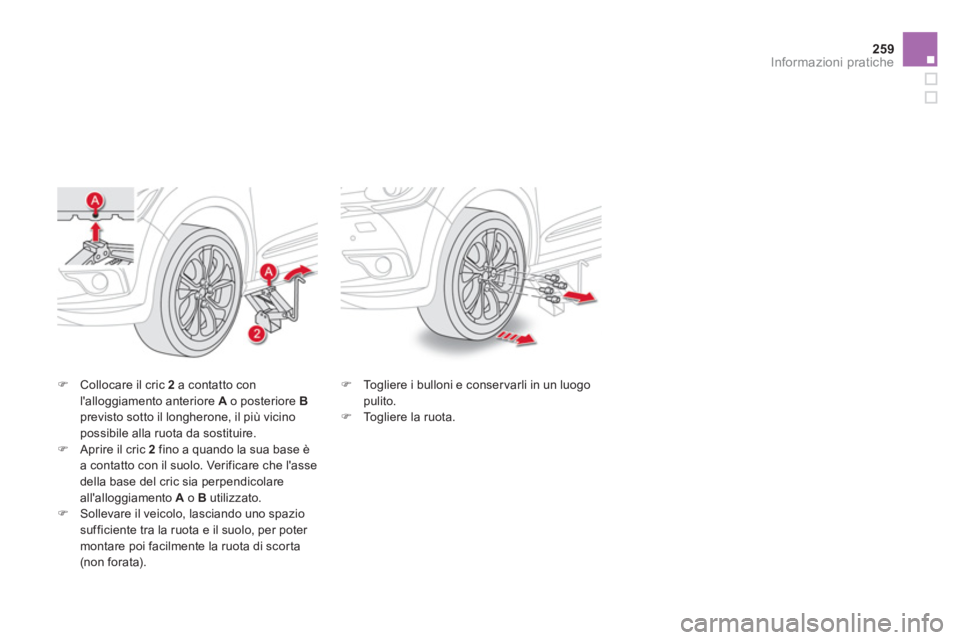

Page 261 of 431
259Informazioni pratiche
)
Collocare il cric 2
a contatto con
l'alloggiamento anteriore A
o posteriore B
previsto sotto il longherone, il più vicino
possibile alla ruota da sostituire.
)
Aprire il cric 2
fino a quando la sua base è
a contatto con il suolo. Verificare che l'asse
della base del cric sia perpendicolare
all'alloggiamento A
o B
utilizzato.
)
Sollevare il veicolo, lasciando uno spazio
sufficiente tra la ruota e il suolo, per poter
montare poi facilmente la ruota di scorta
(non forata).
)
Togliere i bulloni e conser varli in un luogo
pulito.
)
Togliere la ruota.

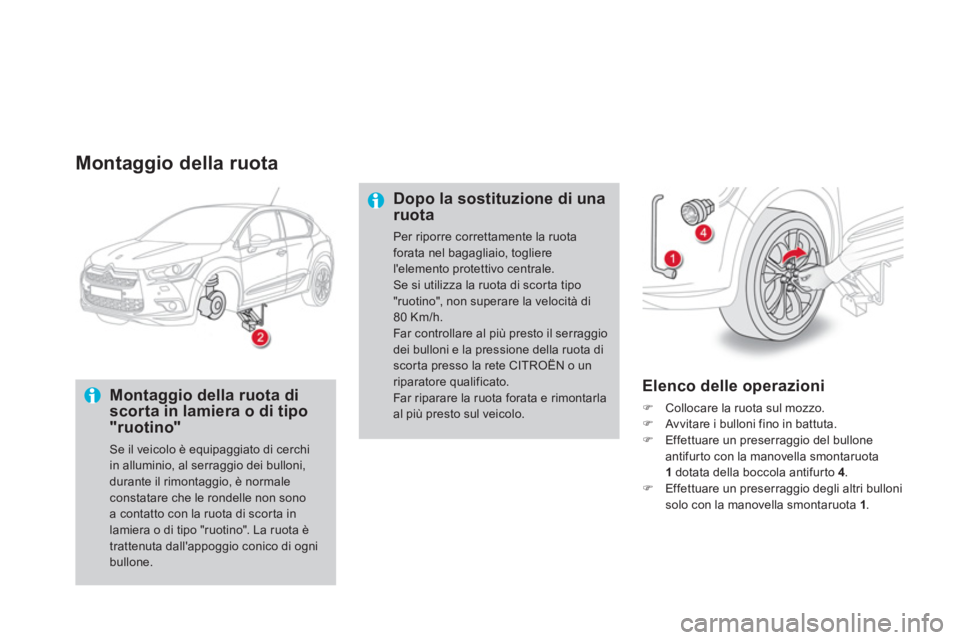

Page 262 of 431
Montaggio della ruota
Montaggio della ruota di
scorta in lamiera o di tipo
"ruotino"
Se il veicolo è equipaggiato di cerchi
in alluminio, al serraggio dei bulloni,
durante il rimontaggio, è normale
constatare che le rondelle non sono
a contatto con la ruota di scorta in
lamiera o di tipo "ruotino". La ruota è
trattenuta dall'appoggio conico di ogni
bullone.
Elenco delle operazioni
)
Collocare la ruota sul mozzo.
)
Avvitare i bulloni fino in battuta.
)
Effettuare un preserraggio del bullone
antifurto con la manovella smontaruota
1
dotata della boccola antifurto 4
.
)
Effettuare un preserraggio degli altri bulloni
solo con la manovella smontaruota 1
.
Dopo la sostituzione di una
ruota
Per riporre correttamente la ruota
forata nel bagagliaio, togliere
l'elemento protettivo centrale.
Se si utilizza la ruota di scorta tipo
"ruotino", non superare la velocità di
80 Km/h.
Far controllare al più presto il serraggio
dei bulloni e la pressione della ruota di
scorta presso la rete CITROËN o un
riparatore qualificato.
Far riparare la ruota forata e rimontarla
al più presto sul veicolo.

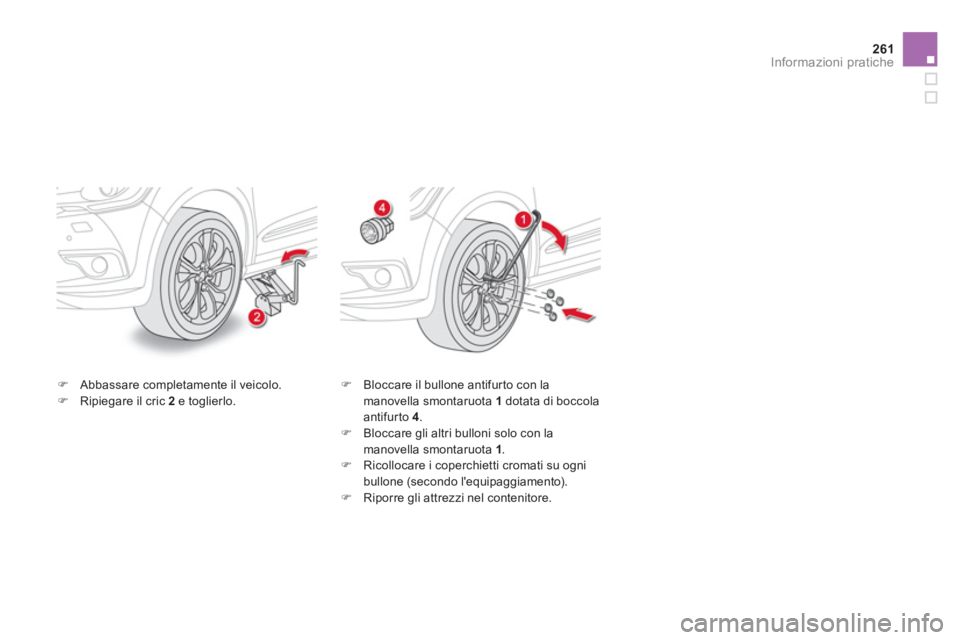

Page 263 of 431
261Informazioni pratiche
)
Abbassare completamente il veicolo.
)
Ripiegare il cric 2
e toglierlo.
)
Bloccare il bullone antifurto con la
manovella smontaruota 1
dotata di boccola
antifurto 4
.
)
Bloccare gli altri bulloni solo con la
manovella smontaruota 1
.
)
Ricollocare i coperchietti cromati su ogni
bullone (secondo l'equipaggiamento).
)
Riporre gli attrezzi nel contenitore.

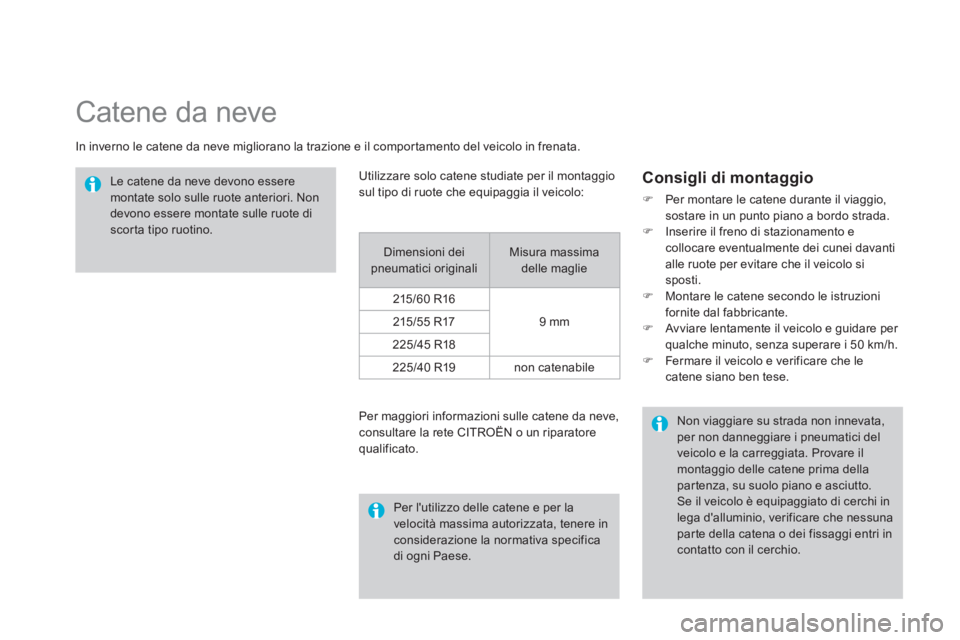

Page 264 of 431
Catene da neve
In inverno le catene da neve migliorano la trazione e il comportamento del veicolo in frenata.
Le catene da neve devono essere
montate solo sulle ruote anteriori. Non
devono essere montate sulle ruote di
scorta tipo ruotino.
Per maggiori informazioni sulle catene da neve,
consultare la rete CITROËN o un riparatore
qualificato.
Consigli di montaggio
)
Per montare le catene durante il viaggio,
sostare in un punto piano a bordo strada.
)
Inserire il freno di stazionamento e
collocare eventualmente dei cunei davanti
alle ruote per evitare che il veicolo si
sposti.
)
Montare le catene secondo le istruzioni
fornite dal fabbricante.
)
Avviare lentamente il veicolo e guidare per
qualche minuto, senza superare i 50 km/h.
)
Fermare il veicolo e verificare che le
catene siano ben tese.
Non viaggiare su strada non innevata,
per non danneggiare i pneumatici del
veicolo e la carreggiata. Provare il
montaggio delle catene prima della
partenza, su suolo piano e asciutto.
Se il veicolo è equipaggiato di cerchi in
lega d'alluminio, verificare che nessuna
parte della catena o dei fissaggi entri in
contatto con il cerchio.
Per l'utilizzo delle catene e per la
velocità massima autorizzata, tenere in
considerazione la normativa specifica
di ogni Paese.
Utilizzare solo catene studiate per il montaggio
sul tipo di ruote che equipaggia il veicolo:
Dimensioni dei
pneumatici originali Misura massima
delle maglie
215/60 R16
9 mm
215/55 R17
225/45 R18
225/40 R19 non catenabile

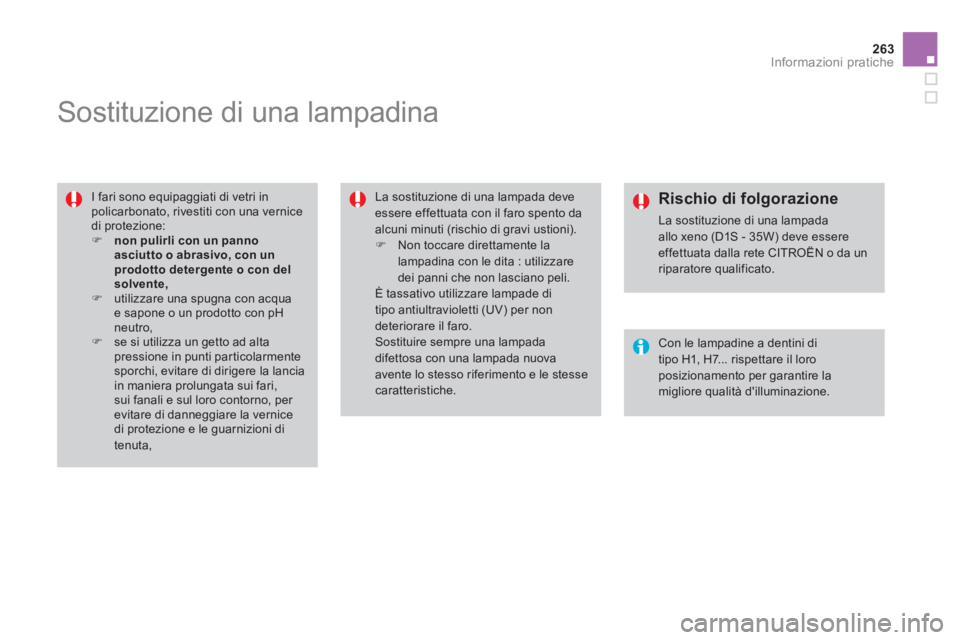

Page 265 of 431
263Informazioni pratiche
Sostituzione di una lampadina
I fari sono equipaggiati di vetri in
policarbonato, rivestiti con una vernice
di protezione:
)
non
pulirli con un panno
asciutto o abrasivo, con un
prodotto detergente o con del
solvente,
)
utilizzare una spugna con acqua
e sapone o un prodotto con pH
neutro,
)
se si utilizza un getto ad alta
pressione in punti particolarmente
sporchi, evitare di dirigere la lancia
in maniera prolungata sui fari,
sui fanali e sul loro contorno, per
evitare di danneggiare la vernice
di protezione e le guarnizioni di
tenuta, La sostituzione di una lampada deve
essere effettuata con il faro spento da
alcuni minuti (rischio di gravi ustioni).
)
Non toccare direttamente la
lampadina con le dita : utilizzare
dei panni che non lasciano peli.
È tassativo utilizzare lampade di
tipo antiultravioletti (UV) per non
deteriorare il faro.
Sostituire sempre una lampada
difettosa con una lampada nuova
avente lo stesso riferimento e le stesse
caratteristiche.
Rischio di folgorazione
La sostituzione di una lampada
allo xeno (D1S - 35W) deve essere
effettuata dalla rete CITROËN o da un
riparatore qualificato.
Con le lampadine a dentini di
tipo H1, H7... rispettare il loro
posizionamento per garantire la
migliore qualità d'illuminazione.

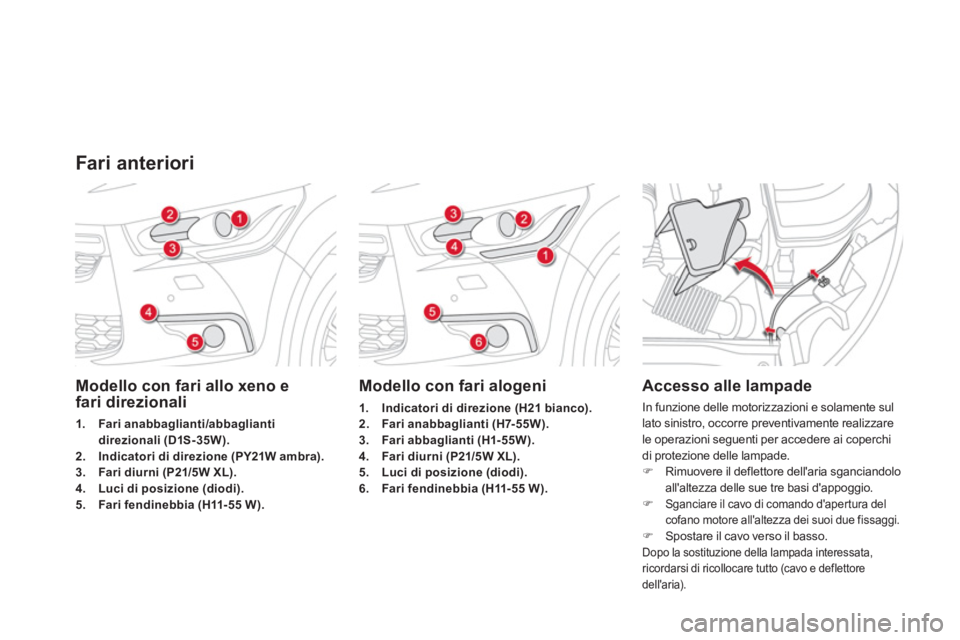

Page 266 of 431
Modello con fari allo xeno e
fari direzionali
1.
Fari anabbaglianti/abbaglianti
direzionali (D1S-35W).
2.
Indicatori di direzione (PY21W ambra).
3.
Fari diurni (P21/5W XL).
4.
Luci di posizione (diodi).
5.
Fari fendinebbia (H11- 55 W).
Modello con fari alogeni
1.
Indicatori di direzione (H21 bianco).
2.
Fari anabbaglianti (H7-55W).
3.
Fari abbaglianti (H1-55W).
4.
Fari diurni (P21/5W XL).
5.
Luci di posizione (diodi).
6.
Fari fendinebbia (H11- 55 W).
Accesso alle lampade
In funzione delle motorizzazioni e solamente sul
lato sinistro, occorre preventivamente realizzare
le operazioni seguenti per accedere ai coperchi
di protezione delle lampade.
)
Rimuovere il deflettore dell'aria sganciandolo
all'altezza delle sue tre basi d'appoggio.
)
Sganciare il cavo di comando d'apertura del
cofano motore all'altezza dei suoi due fissaggi.
)
Spostare il cavo verso il basso.
Dopo la sostituzione della lampada interessata,
ricordarsi di ricollocare tutto (cavo e deflettore
dell'aria).
Fari anteriori
Page 267 of 431

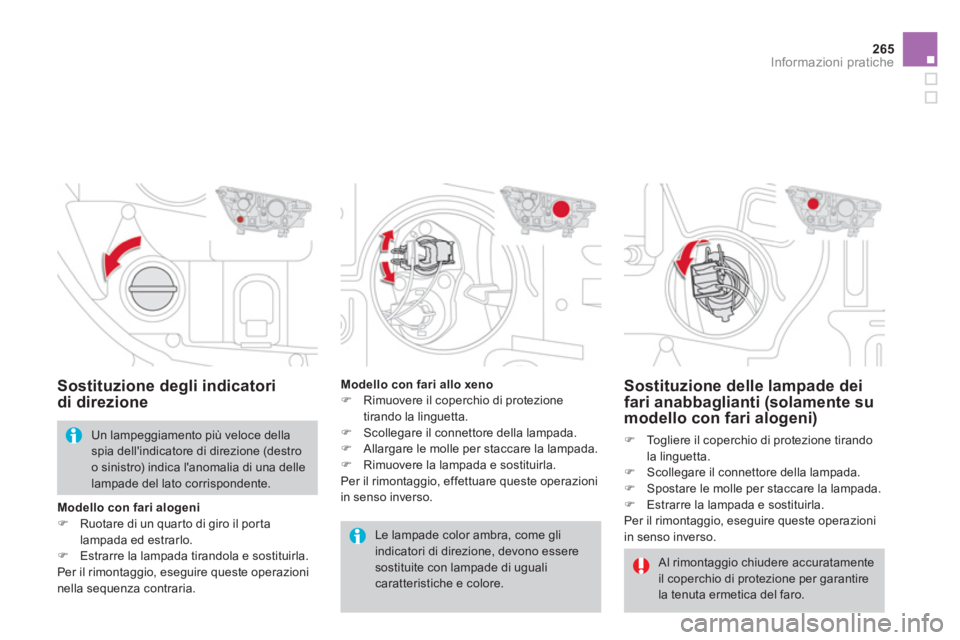

265Informazioni pratiche
Sostituzione delle lampade dei
fari anabbaglianti (solamente su
modello con fari alogeni)
)
Togliere il coperchio di protezione tirando
la linguetta.
)
Scollegare il connettore della lampada.
)
Spostare le molle per staccare la lampada.
)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione degli indicatori
di direzione
Al rimontaggio chiudere accuratamente
il coperchio di protezione per garantire
la tenuta ermetica del faro.
Le lampade color ambra, come gli
indicatori di direzione, devono essere
sostituite con lampade di uguali
caratteristiche e colore. Un lampeggiamento più veloce della
spia dell'indicatore di direzione (destro
o sinistro) indica l'anomalia di una delle
lampade del lato corrispondente.
Modello con fari allo xeno
)
Rimuovere il coperchio di protezione
tirando la linguetta.
)
Scollegare il connettore della lampada.
)
Allargare le molle per staccare la lampada.
)
Rimuovere la lampada e sostituirla.
Per il rimontaggio, effettuare queste operazioni
in senso inverso.
Modello con fari alogeni
)
Ruotare di un quarto di giro il porta
lampada ed estrarlo.
)
Estrarre la lampada tirandola e sostituirla.
Per il rimontaggio, eseguire queste operazioni
nella sequenza contraria.

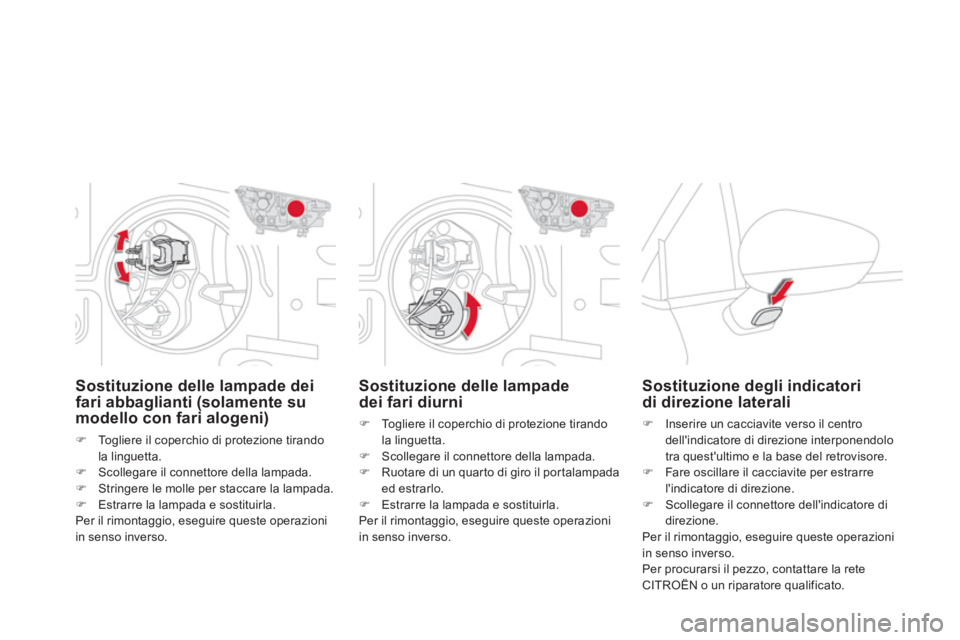

Page 268 of 431
Sostituzione delle lampade
dei fari diurni
)
Togliere il coperchio di protezione tirando
la linguetta.
)
Scollegare il connettore della lampada.
)
Ruotare di un quar to di giro il por talampada
ed estrarlo.
)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione delle lampade dei
fari abbaglianti (solamente su
modello con fari alogeni)
)
Togliere il coperchio di protezione tirando
la linguetta.
)
Scollegare il connettore della lampada.
)
Stringere le molle per staccare la lampada.
)
Estrarre la lampada e sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Sostituzione degli indicatori
di direzione laterali
)
Inserire un cacciavite verso il centro
dell'indicatore di direzione interponendolo
tra quest'ultimo e la base del retrovisore.
)
Fare oscillare il cacciavite per estrarre
l'indicatore di direzione.
)
Scollegare il connettore dell'indicatore di
direzione.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Per procurarsi il pezzo, contattare la rete
CITROËN o un riparatore qualificato.
Page 269 of 431

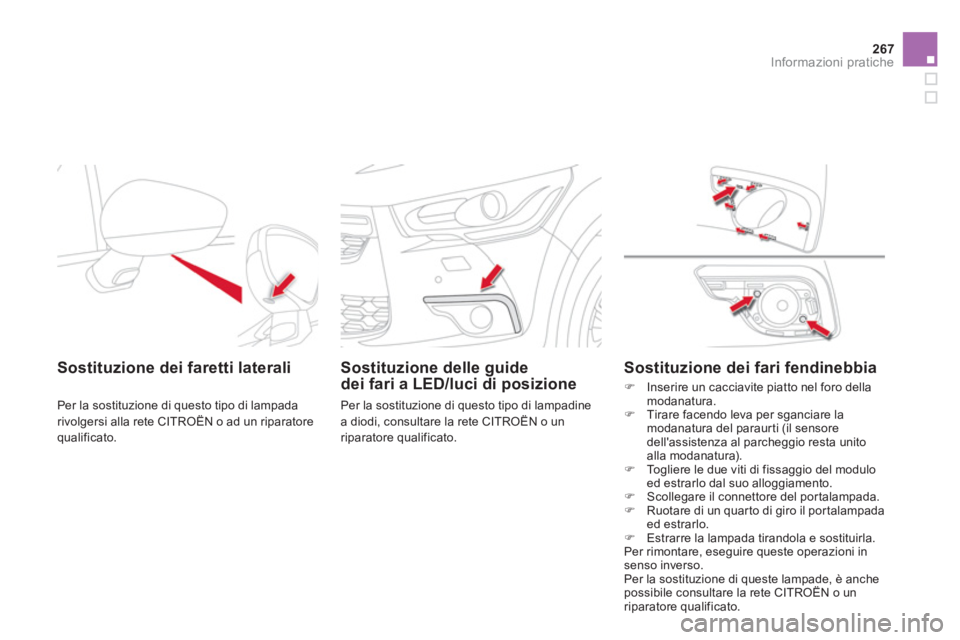

267Informazioni pratiche
Sostituzione dei faretti laterali
Per la sostituzione di questo tipo di lampada
rivolgersi alla rete CITROËN o ad un riparatore
qualificato.
Sostituzione delle guide
dei fari a LED/luci di posizione
Per la sostituzione di questo tipo di lampadine
a diodi, consultare la rete CITROËN o un
riparatore qualificato.
Sostituzione dei fari fendinebbia
)
Inserire un cacciavite piatto nel foro della
modanatura.
)
Tirare facendo leva per sganciare la
modanatura del paraurti (il sensore
dell'assistenza al parcheggio resta unito
alla modanatura).
)
Togliere le due viti di fissaggio del modulo
ed estrarlo dal suo alloggiamento.
)
Scollegare il connettore del portalampada.
)
Ruotare di un quar to di giro il por talampada
ed estrarlo.
)
Estrarre la lampada tirandola e sostituirla.
Per rimontare, eseguire queste operazioni in
senso inverso.
Per la sostituzione di queste lampade, è anche
possibile consultare la rete CITROËN o un
riparatore qualificato.

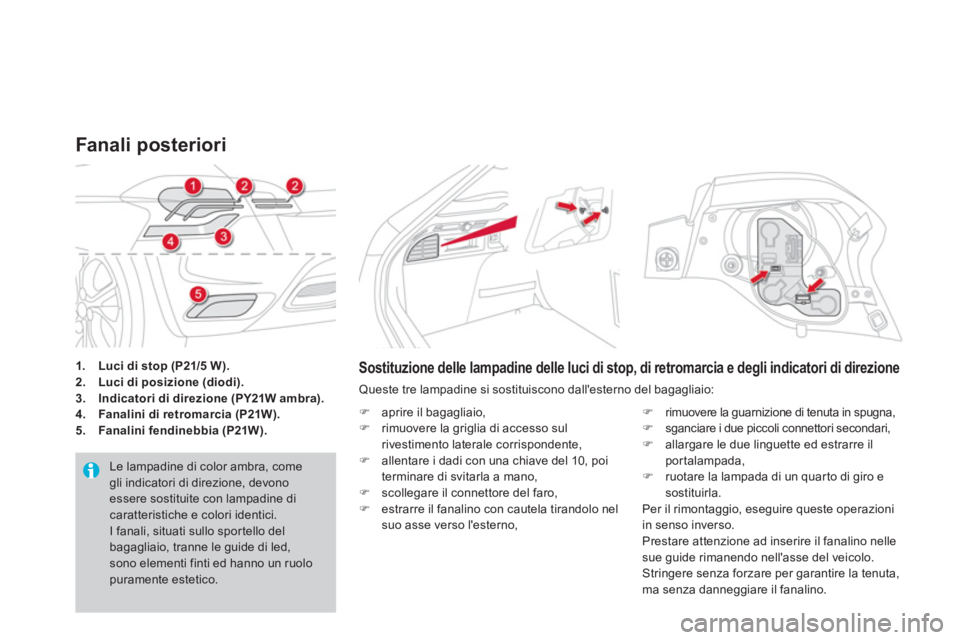

Page 270 of 431
1.
Luci di stop (P21/5 W).
2.
Luci di posizione (diodi).
3.
Indicatori di direzione (PY21W ambra).
4.
Fanalini di retromarcia (P21W).
5.
Fanalini fendinebbia (P21W).
Fanali posteriori
Le lampadine di color ambra, come
gli indicatori di direzione, devono
essere sostituite con lampadine di
caratteristiche e colori identici.
I fanali, situati sullo sportello del
bagagliaio, tranne le guide di led,
sono elementi finti ed hanno un ruolo
puramente estetico.
Sostituzione delle lampadine delle luci di stop, di retromarcia e degli indicatori di direzione
Queste tre lampadine si sostituiscono dall'esterno del bagagliaio:
)
aprire il bagagliaio,
)
rimuovere la griglia di accesso sul
rivestimento laterale corrispondente,
)
allentare i dadi con una chiave del 10, poi
terminare di svitarla a mano,
)
scollegare il connettore del faro,
)
estrarre il fanalino con cautela tirandolo nel
suo asse verso l'esterno,
)
rimuovere la guarnizione di tenuta in spugna,
)
sganciare i due piccoli connettori secondari,
)
allargare le due linguette ed estrarre il
portalampada,
)
ruotare la lampada di un quarto di giro e
sostituirla.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanalino nelle
sue guide rimanendo nell'asse del veicolo.
Stringere senza forzare per garantire la tenuta,
ma senza danneggiare il fanalino.
