Page 151 of 431

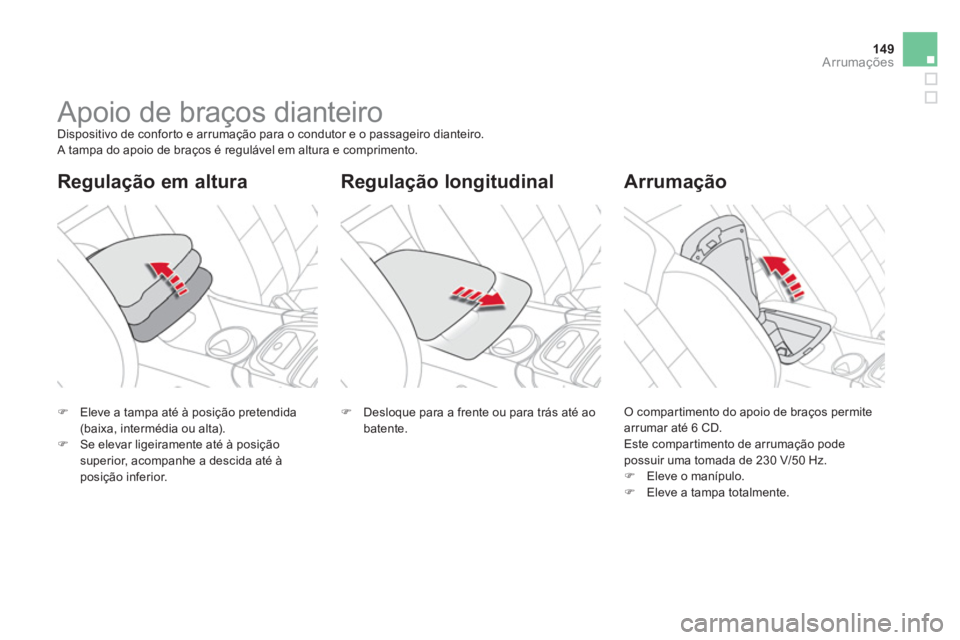

149Arrumações
Apoio de braços dianteiro
Dispositivo de conforto e arrumação para o condutor e o passageiro dianteiro.
A tampa do apoio de braços é regulável em altura e comprimento.
Regulação longitudinal
Regulação em altura
Arrumação
)
Eleve a tampa até à posição pretendida
(baixa, intermédia ou alta).
)
Se elevar ligeiramente até à posição
superior, acompanhe a descida até à
posição inferior.
)
Desloque para a frente ou para trás até ao
batente.
O compartimento do apoio de braços permite
arrumar até 6 CD.
Este compartimento de arrumação pode
possuir uma tomada de 230 V/50 Hz.
)
Eleve o manípulo.
)
Eleve a tampa totalmente.
Page 152 of 431

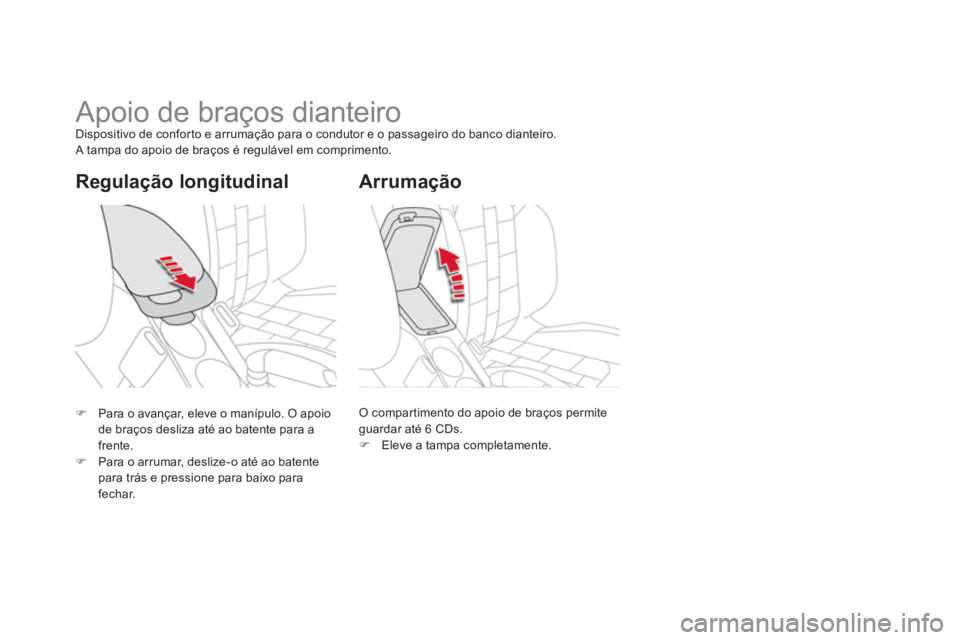

Regulação longitudinal
Apoio de braços dianteiro
Dispositivo de conforto e arrumação para o condutor e o passageiro do banco dianteiro.
A tampa do apoio de braços é regulável em comprimento.
O compartimento do apoio de braços permite
guardar até 6 CDs.
)
Eleve a tampa completamente.
Arrumação
)
Para o avançar, eleve o manípulo. O apoio
de braços desliza até ao batente para a
frente.
)
Para o arrumar, deslize-o até ao batente
para trás e pressione para baixo para
fechar.
Page 153 of 431
151Arrumações
Tomada 230 V/50 Hz
Uma tomada de 230 V/50 Hz (potência máxima:
120 W) encontra-se instalada na consola central.
Para a utilizar:
)
eleve a tampa do apoio de braços dianteiro
para aceder ao respectivo compartimento,
)
verifique que o avisador se encontra aceso a verde,
)
ligue o seu equipamento multimédia ou
qualquer outro aparelho eléctrico (carregador
de telemóveis, computador portátil, leitor de
CD-DVD, aquecedor de biberões...).
Esta tomada funciona com o motor em funcionamento,
assim como em modo STOP do Stop & Start.
Em caso de problema de funcionamento da tomada, o
avisador verde acende-se de forma intermitente.
Solicite a verificação pela rede CITROËN ou por uma
oficina qualificada.
Ligue apenas um aparelho de cada vez
à tomada (sem extensões ou várias
tomadas).
Ligue apenas aparelhos com
isolamento classe II (indicado no
aparelho).
Por motivos de segurança, em caso
de consumo excessivo e quando o
sistema eléctrico do veículo necessitar
(condições climáticas específicas,
sobrecarga eléctrica...), a corrente da
tomada será cortada; o avisador verde
apaga-se.
To m a d a d e
acessórios 12 V
)
Para ligar um acessório de 12 V (potência
máxima: 120 W), retire o obturador e ligue
o adaptador adequado.
Page 154 of 431
Ta p e t e s
Dispositivo amovível de protecção da alcatifa.
Aquando da sua primeira montagem, do lado
do condutor, utilize exclusivamente as fixações
fornecidas na embalagem junta.
Os outros tapetes são simplesmente colocados
na alcatifa.
Montagem
Desmontagem
Para desmontar do lado do condutor:
)
recue o banco ao máximo,
)
liberte as fixações,
)
retire o tapete.
Montagem
Para o montar novamente do lado do condutor:
)
posicione correctamente o tapete,
)
coloque novamente as fixações
pressionando-as,
)
verifique a fixação correcta do tapete.
Para evitar qualquer risco de bloqueio
dos pedais:
- utilize apenas tapetes adaptados
às fixações já presentes no
veículo; a sua utilização é
imperativa,
- nunca sobreponha vários tapetes.
A utilização de tapetes não
homologados pela CITROËN
pode impedir o acesso aos pedais
e prejudicar o funcionamento do
regulador/limitador de velocidade.
Page 155 of 431
153Arrumações
)

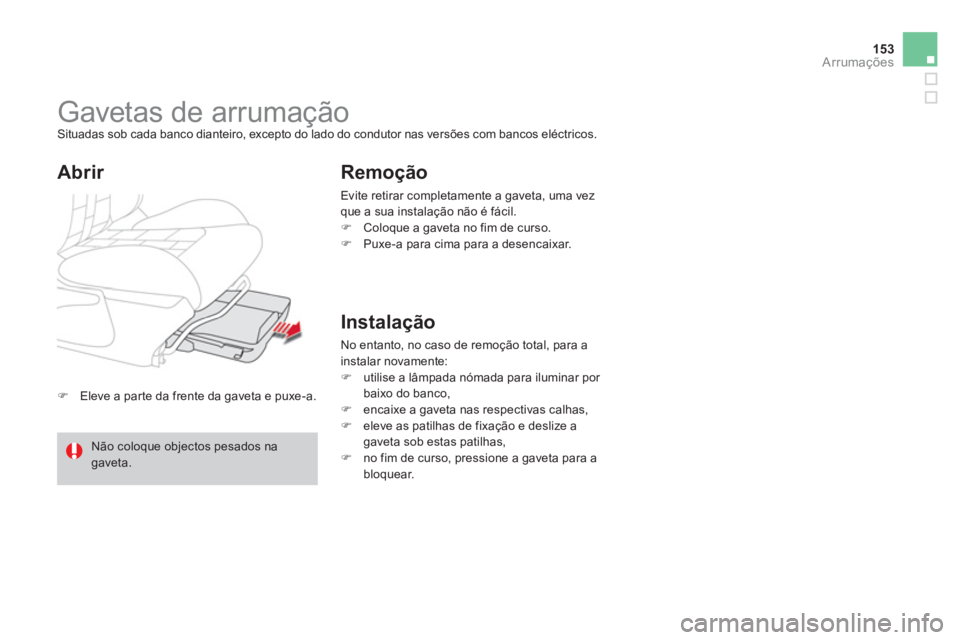

Eleve a parte da frente da gaveta e puxe-a.
Gavetas de arrumação
Situadas sob cada banco dianteiro, excepto do lado do condutor nas versões com bancos eléctricos.
Remoção
Evite retirar completamente a gaveta, uma vez
que a sua instalação não é fácil.
)
Coloque a gaveta no fim de curso.
)
Puxe-a para cima para a desencaixar.
Abrir
Instalação
No entanto, no caso de remoção total, para a
instalar novamente:
)
utilise a lâmpada nómada para iluminar por
baixo do banco,
)
encaixe a gaveta nas respectivas calhas,
)
eleve as patilhas de fixação e deslize a
gaveta sob estas patilhas,
)
no fim de curso, pressione a gaveta para a
bloquear.
Não coloque objectos pesados na
gaveta.
Page 156 of 431
)

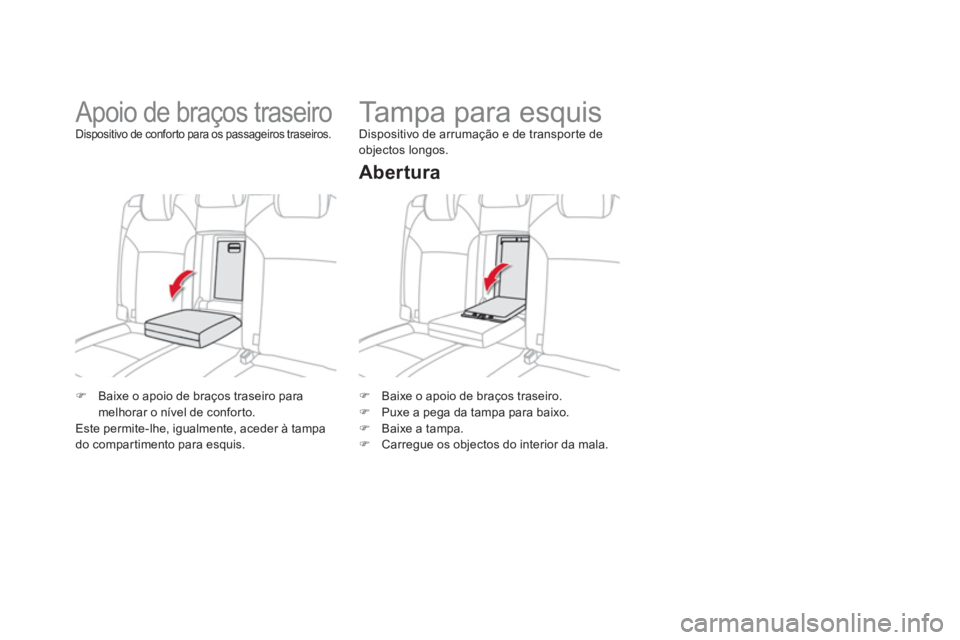

Baixe o apoio de braços traseiro.
)
Puxe a pega da tampa para baixo.
)
Baixe a tampa.
)
Carregue os objectos do interior da mala.
Tampa para esquis
Dispositivo de arrumação e de transporte de
objectos longos.
Abertura
)
Baixe o apoio de braços traseiro para
melhorar o nível de conforto.
Este permite-lhe, igualmente, aceder à tampa
do compartimento para esquis.
Apoio de braços traseiro
Dispositivo de conforto para os passageiros traseiros.
Page 157 of 431
155Arrumações

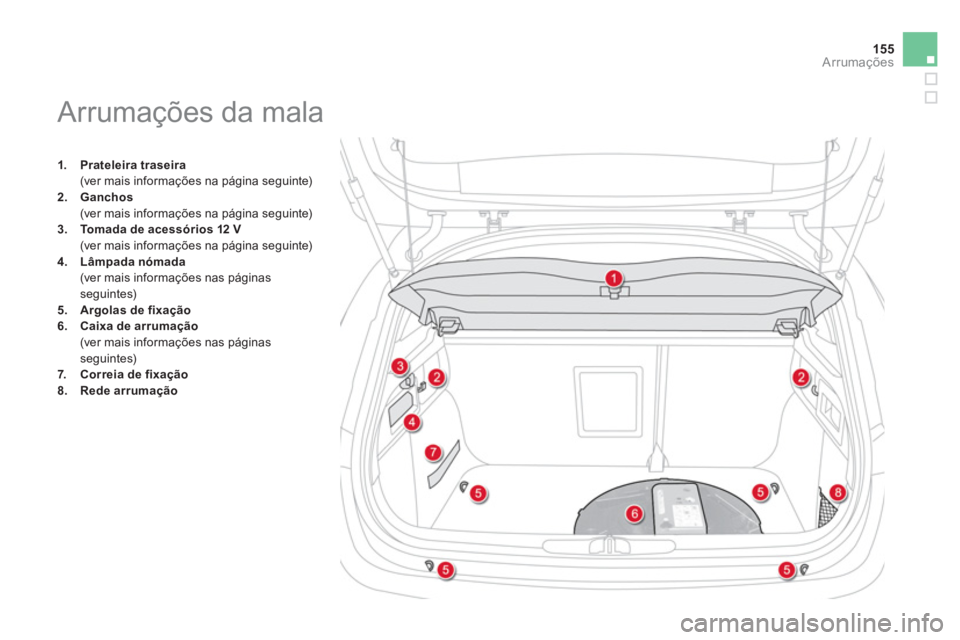

1.
Prateleira traseira
(ver mais informações na página seguinte)
2.
Ganchos
(ver mais informações na página seguinte)
3.
Tomada de acessórios 12 V
(ver mais informações na página seguinte)
4.
Lâmpada nómada
(ver mais informações nas páginas
seguintes)
5.
Argolas de fixação
6.
Caixa de arrumação
(ver mais informações nas páginas
seguintes)
7.
Correia de fixação
8.
Rede arrumação
Arrumações da mala
Page 158 of 431

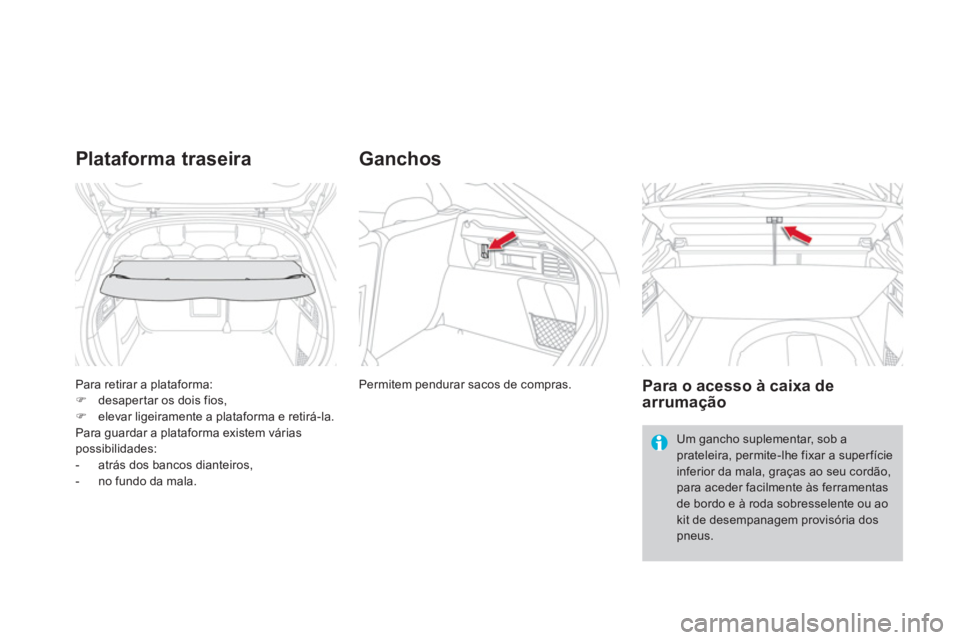

Para retirar a plataforma:
)
desapertar os dois fios,
)
elevar ligeiramente a plataforma e retirá-la.
Para guardar a plataforma existem várias
possibilidades:
- atrás dos bancos dianteiros,
- no fundo da mala.
Plataforma traseira
Permitem pendurar sacos de compras.
Ganchos
Para o acesso à caixa de
arrumação
Um gancho suplementar, sob a
prateleira, permite-lhe fixar a super fície
inferior da mala, graças ao seu cordão,
para aceder facilmente às ferramentas
de bordo e à roda sobresselente ou ao
kit de desempanagem provisória dos
pneus.
Page 159 of 431
157Arrumações
)

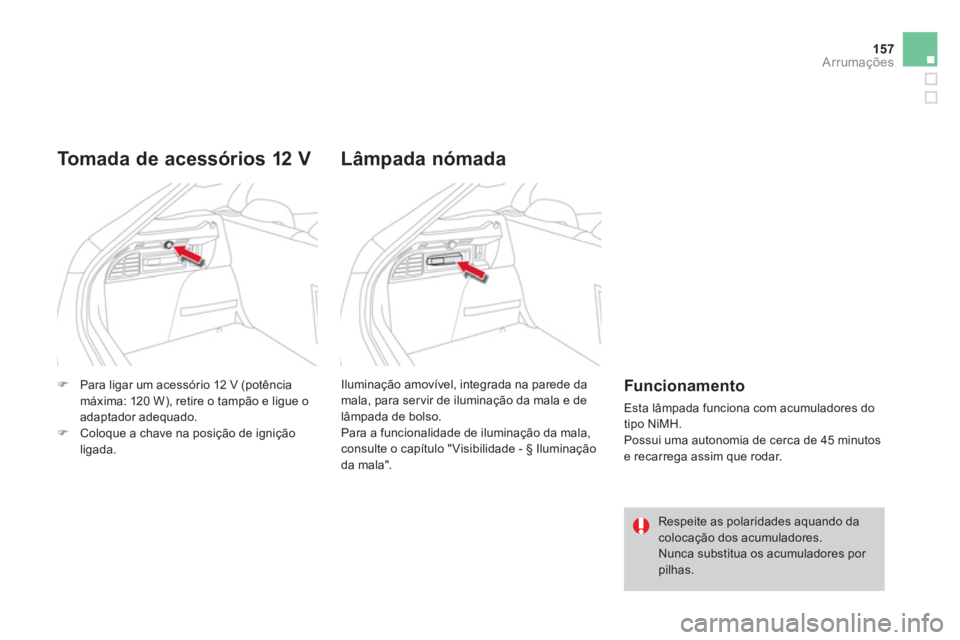

Para ligar um acessório 12 V (potência
máxima: 120 W), retire o tampão e ligue o
adaptador adequado.
)
Coloque a chave na posição de ignição
ligada.
Tomada de acessórios 12 V
Iluminação amovível, integrada na parede da
mala, para ser vir de iluminação da mala e de
lâmpada de bolso.
Para a funcionalidade de iluminação da mala,
consulte o capítulo " Visibilidade - § Iluminação
da mala".
Lâmpada nómada
Funcionamento
Esta lâmpada funciona com acumuladores do
tipo NiMH.
Possui uma autonomia de cerca de 45 minutos
e recarrega assim que rodar.
Respeite as polaridades aquando da
colocação dos acumuladores.
Nunca substitua os acumuladores por
pilhas.
Page 160 of 431
Utilização
)
Tire-a do alojamento ao puxar para cima.
)
Prima o interruptor, situado na parte de
trás, para acender ou apagar.
)
Desenrole o suporte, situado na parte de
trás, para colocar ou levantar a lâmpada;
por exemplo, aquando de uma substituição
de roda.
Arrumação
)
Coloque a lâmpada no seu lugar no
alojamento começando pela parte baixa.
Isto permite apagar automaticamente a
lâmpada, se se esquecer de o fazer.
Compartimento de arrumação
)
Eleve a super fície inferior da mala para
aceder ao compartimento de arrumação.
Este compartimento inclui acessórios
que permitem a arrumação de uma caixa
de lâmpadas de substituição, um estojo
de primeiros socorros, dois triângulos de
sinalização, etc.
Inclui igualmente as ferramentas de bordo,
o kit de desempenagem provisória de pneus...
Se esta estiver mal colocada, pode não
se recarregar e não acender aquando
da abertura da mala.
