Page 151 of 431
149Acondicionamientos

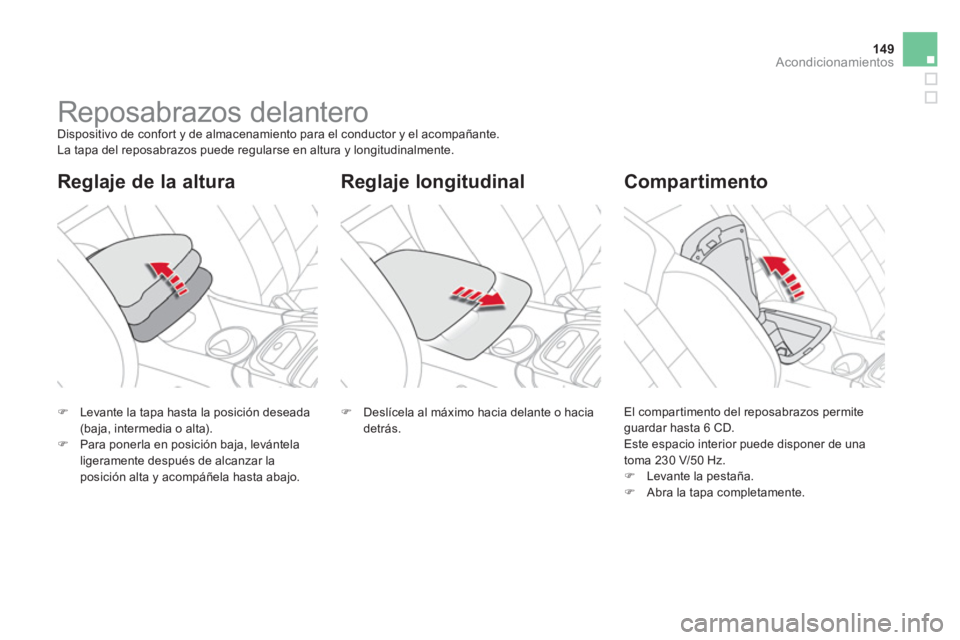

Reposabrazos delantero
Dispositivo de confort y de almacenamiento para el conductor y el acompañante.
La tapa del reposabrazos puede regularse en altura y longitudinalmente.
Reglaje longitudinal
Reglaje de la altura
Compartimento
)
Levante la tapa hasta la posición deseada
(baja, intermedia o alta).
)
Para ponerla en posición baja, levántela
ligeramente después de alcanzar la
posición alta y acompáñela hasta abajo.
)
Deslícela al máximo hacia delante o hacia
detrás.
El compartimento del reposabrazos permite
guardar hasta 6 CD.
Este espacio interior puede disponer de una
toma 230 V/50 Hz.
)
Levante la pestaña.
)
Abra la tapa completamente.
Page 152 of 431

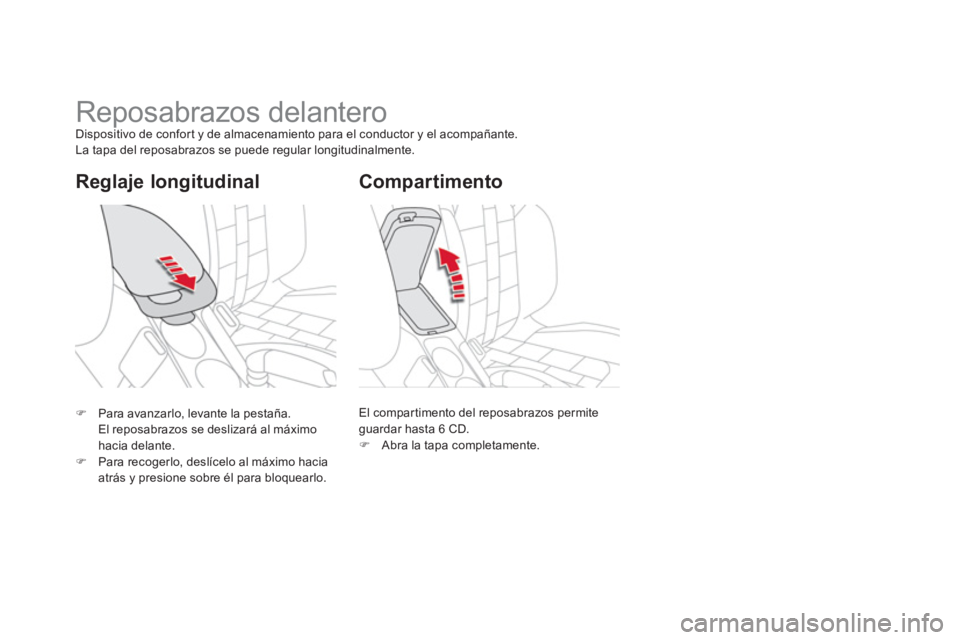

Reglaje longitudinal
Reposabrazos delantero
Dispositivo de confort y de almacenamiento para el conductor y el acompañante.
La tapa del reposabrazos se puede regular longitudinalmente.
El compartimento del reposabrazos permite
guardar hasta 6 CD.
)
Abra la tapa completamente.
Compartimento
)
Para avanzarlo, levante la pestaña.
El reposabrazos se deslizará al máximo
hacia delante.
)
Para recogerlo, deslícelo al máximo hacia
atrás y presione sobre él para bloquearlo.
Page 153 of 431
151Acondicionamientos

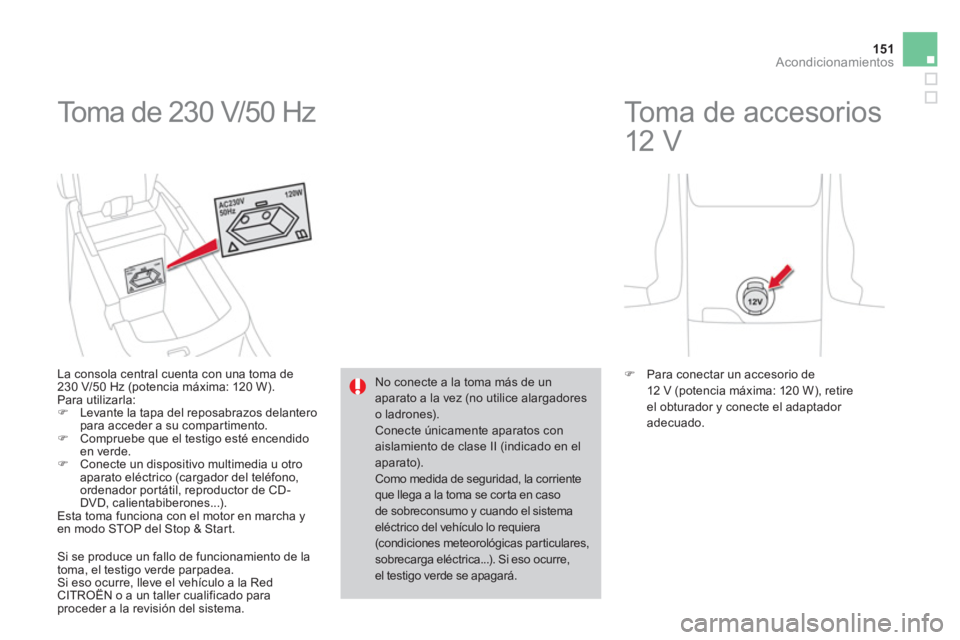

Toma de 230 V/50 Hz
La consola central cuenta con una toma de
230 V/50 Hz (potencia máxima: 120 W).
Para utilizarla:
)
Levante la tapa del reposabrazos delantero
para acceder a su compartimento.
)
Compruebe que el testigo esté encendido
en verde.
)
Conecte un dispositivo multimedia u otro
aparato eléctrico (cargador del teléfono,
ordenador portátil, reproductor de CD-
DVD, calientabiberones...).
Esta toma funciona con el motor en marcha y
en modo STOP del Stop & Start.
Si se produce un fallo de funcionamiento de la
toma, el testigo verde parpadea.
Si eso ocurre, lleve el vehículo a la Red
CITROËN o a un taller cualificado para
proceder a la revisión del sistema.
No conecte a la toma más de un
aparato a la vez (no utilice alargadores
o ladrones).
Conecte únicamente aparatos con
aislamiento de clase II (indicado en el
aparato).
Como medida de seguridad, la corriente
que llega a la toma se corta en caso
de sobreconsumo y cuando el sistema
eléctrico del vehículo lo requiera
(condiciones meteorológicas particulares,
sobrecarga eléctrica...). Si eso ocurre,
el testigo verde se apagará.
Toma de accesorios
12 V
)
Para conectar un accesorio de
12 V (potencia máxima: 120 W), retire
el obturador y conecte el adaptador
adecuado.
Page 154 of 431

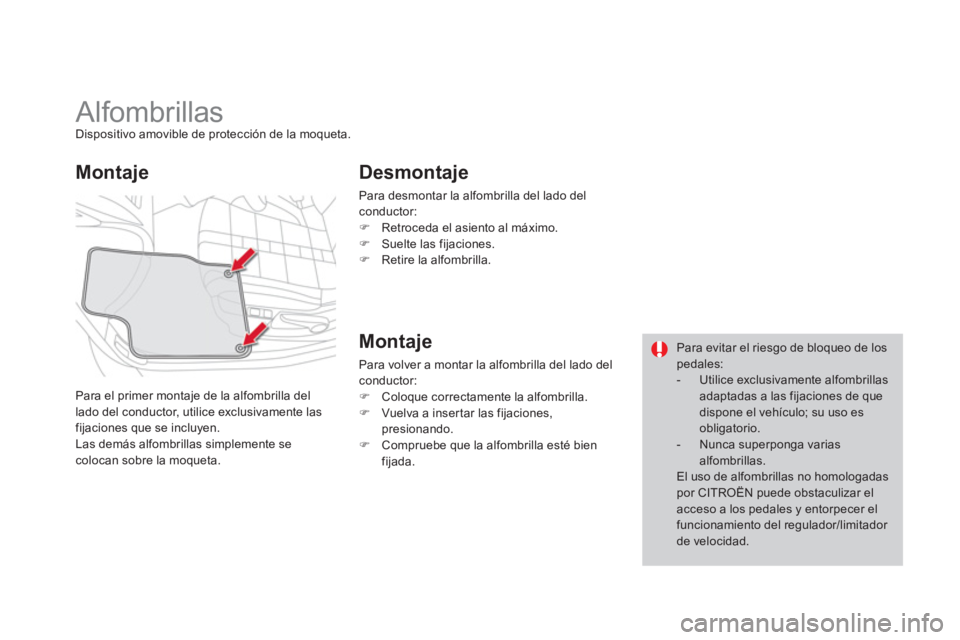

Alfombrillas
Dispositivo amovible de protección de la moqueta.
Para el primer montaje de la alfombrilla del
lado del conductor, utilice exclusivamente las
fijaciones que se incluyen.
Las demás alfombrillas simplemente se
colocan sobre la moqueta.
Montaje
Desmontaje
Para desmontar la alfombrilla del lado del
conductor:
)
Retroceda el asiento al máximo.
)
Suelte las fijaciones.
)
Retire la alfombrilla.
Montaje
Para volver a montar la alfombrilla del lado del
conductor:
)
Coloque correctamente la alfombrilla.
)
Vuelva a insertar las fijaciones,
presionando.
)
Compruebe que la alfombrilla esté bien
fijada.
Para evitar el riesgo de bloqueo de los
pedales:
- Utilice exclusivamente alfombrillas
adaptadas a las fijaciones de que
dispone el vehículo; su uso es
obligatorio.
- Nunca superponga varias
alfombrillas.
El uso de alfombrillas no homologadas
por CITROËN puede obstaculizar el
acceso a los pedales y entorpecer el
funcionamiento del regulador/limitador
de velocidad.
Page 155 of 431
153Acondicionamientos
)

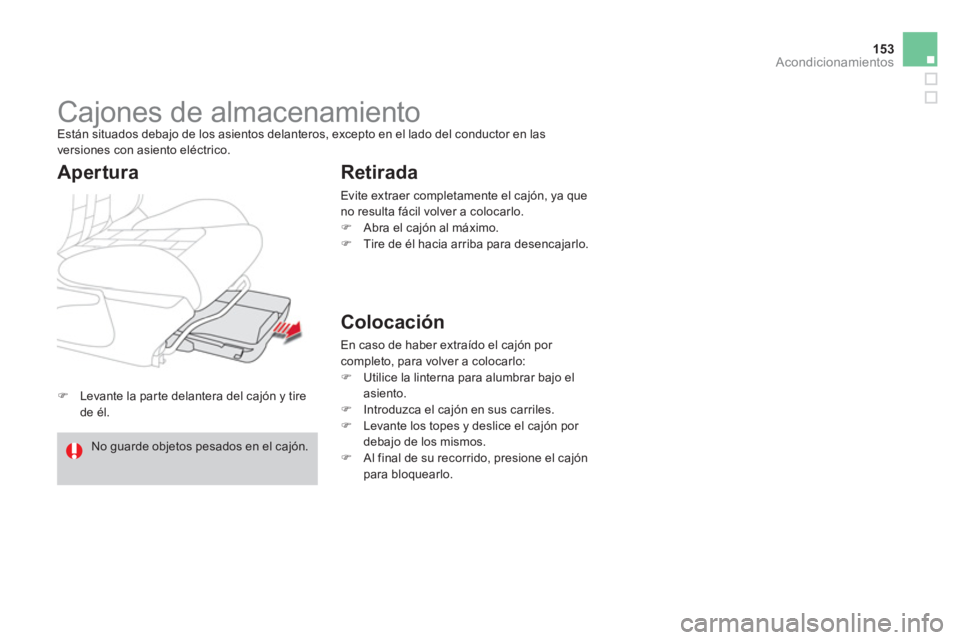

Levante la parte delantera del cajón y tire
de él.
Cajones de almacenamiento
Están situados debajo de los asientos delanteros, excepto en el lado del conductor en las
versiones con asiento eléctrico.
Retirada
Evite extraer completamente el cajón, ya que
no resulta fácil volver a colocarlo.
)
Abra el cajón al máximo.
)
Tire de él hacia arriba para desencajarlo.
Apertura
Colocación
En caso de haber extraído el cajón por
completo, para volver a colocarlo:
)
Utilice la linterna para alumbrar bajo el
asiento.
)
Introduzca el cajón en sus carriles.
)
Levante los topes y deslice el cajón por
debajo de los mismos.
)
Al final de su recorrido, presione el cajón
para bloquearlo.
No guarde objetos pesados en el cajón.
Page 156 of 431
)

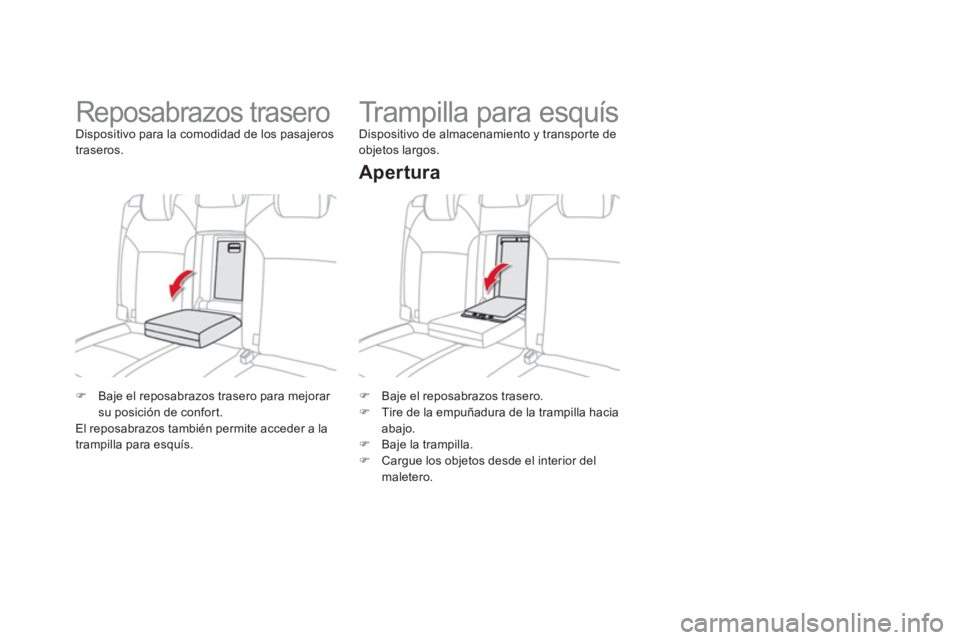

Baje el reposabrazos trasero.
)
Tire de la empuñadura de la trampilla hacia
abajo.
)
Baje la trampilla.
)
Cargue los objetos desde el interior del
maletero.
Trampilla para esquís
Dispositivo de almacenamiento y transporte de
objetos largos.
Apertura
)
Baje el reposabrazos trasero para mejorar
su posición de confort.
El reposabrazos también permite acceder a la
trampilla para esquís.
Reposabrazos trasero
Dispositivo para la comodidad de los pasajeros
traseros.

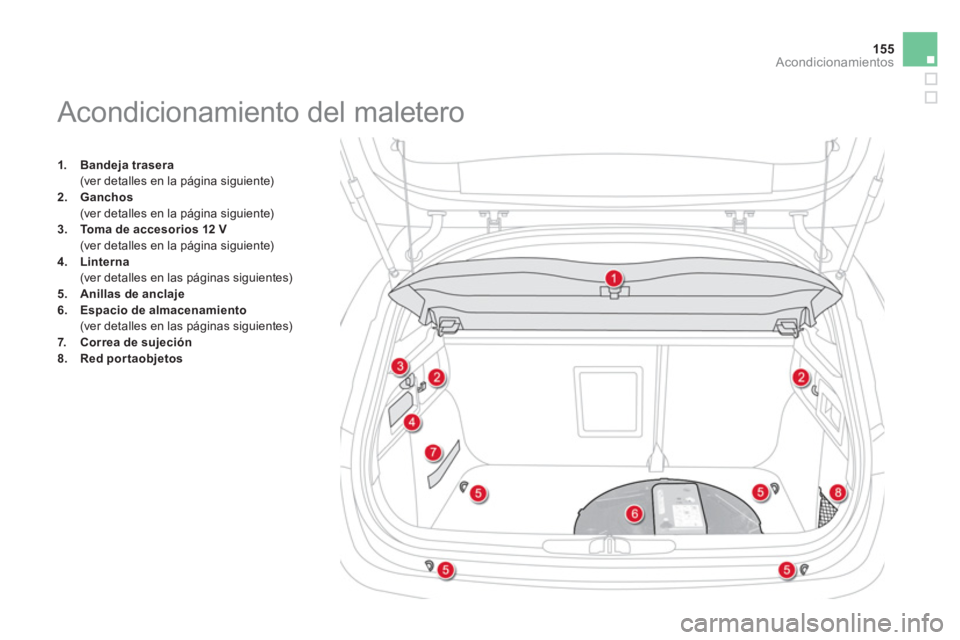

Page 157 of 431
155Acondicionamientos
1.
Bandeja trasera
(ver detalles en la página siguiente)
2.
Ganchos
(ver detalles en la página siguiente)
3.
Toma de accesorios 12 V
(ver detalles en la página siguiente)
4.
Linterna
(ver detalles en las páginas siguientes)
5.
Anillas de anclaje
6.
Espacio de
almacenamiento
(ver detalles en las páginas siguientes)
7.
Correa de sujeción
8.
Red portaobjetos
Acondicionamiento del maletero

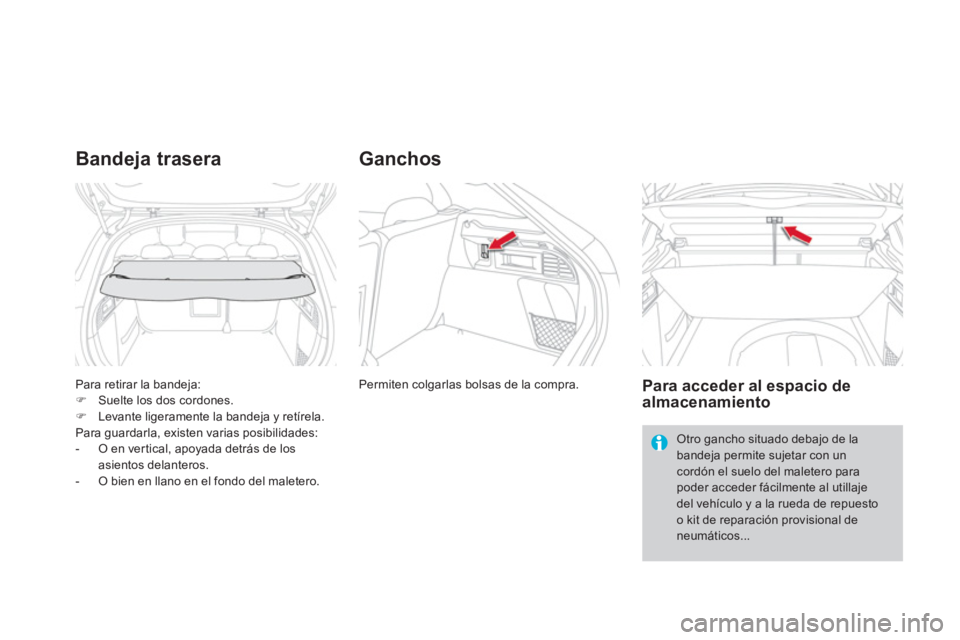

Page 158 of 431
Para retirar la bandeja:
)
Suelte los dos cordones.
)
Levante ligeramente la bandeja y retírela.
Para guardarla, existen varias posibilidades:
- O en vertical, apoyada detrás de los
asientos delanteros.
- O bien en llano en el fondo del maletero.
Bandeja trasera
Permiten colgarlas bolsas de la compra.
Ganchos
Para acceder al espacio de
almacenamiento
Otro gancho situado debajo de la
bandeja permite sujetar con un
cordón el suelo del maletero para
poder acceder fácilmente al utillaje
del vehículo y a la rueda de repuesto
o kit de reparación provisional de
neumáticos...
Page 159 of 431
157Acondicionamientos
)

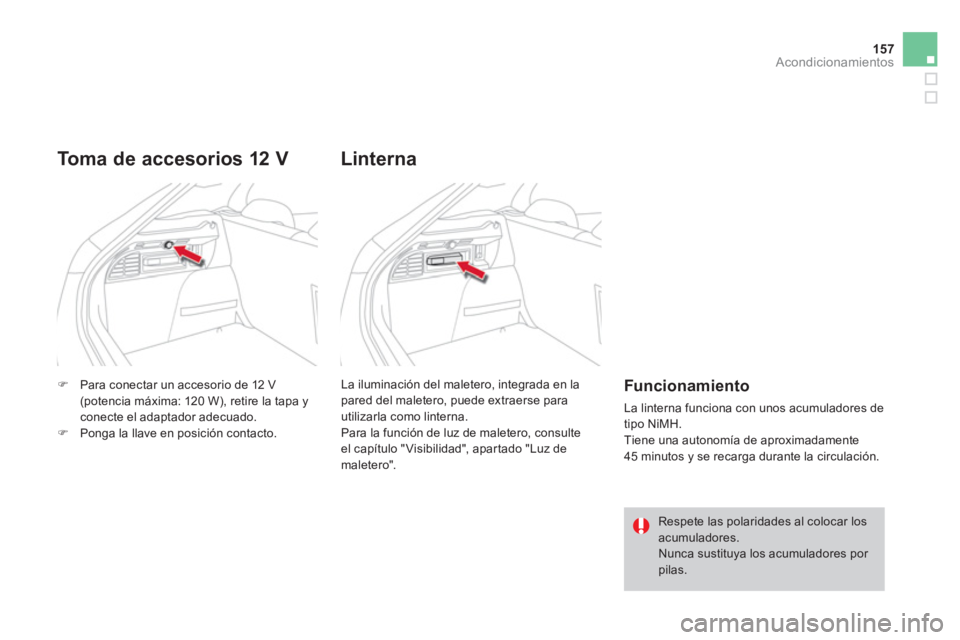

Para conectar un accesorio de 12 V
(potencia máxima: 120 W), retire la tapa y
conecte el adaptador adecuado.
)
Ponga la llave en posición contacto.
Toma de accesorios 12 V
La iluminación del maletero, integrada en la
pared del maletero, puede extraerse para
utilizarla como linterna.
Para la función de luz de maletero, consulte
el capítulo " Visibilidad", apartado "Luz de
maletero".
Linterna
Funcionamiento
La linterna funciona con unos acumuladores de
tipo NiMH.
Tiene una autonomía de aproximadamente
45 minutos y se recarga durante la circulación.
Respete las polaridades al colocar los
acumuladores.
Nunca sustituya los acumuladores por
pilas.
Page 160 of 431

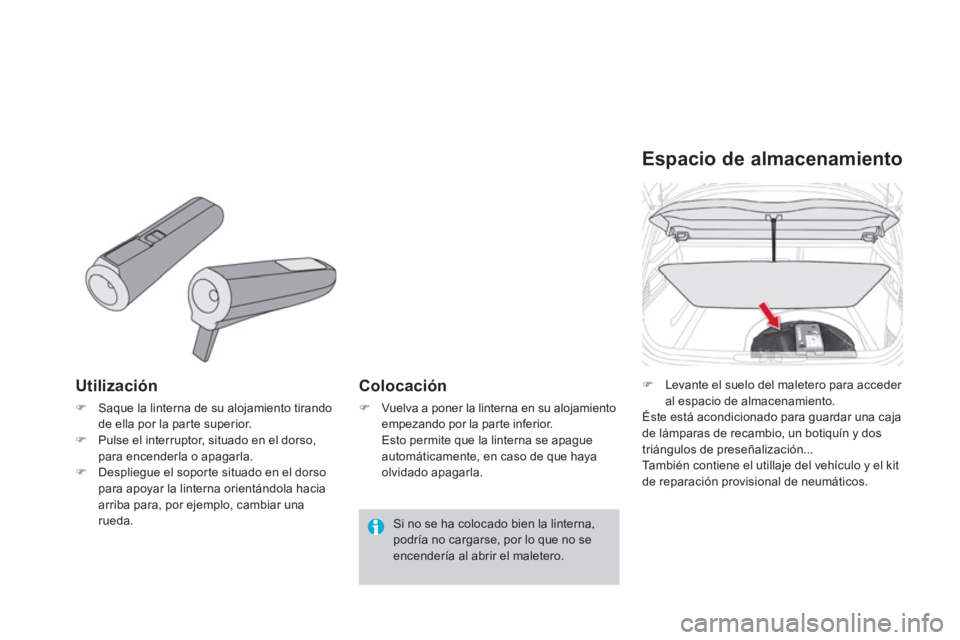

Utilización
)
Saque la linterna de su alojamiento tirando
de ella por la parte superior.
)
Pulse el interruptor, situado en el dorso,
para encenderla o apagarla.
)
Despliegue el soporte situado en el dorso
para apoyar la linterna orientándola hacia
arriba para, por ejemplo, cambiar una
rueda.
Colocación
)
Vuelva a poner la linterna en su alojamiento
empezando por la parte inferior.
Esto permite que la linterna se apague
automáticamente, en caso de que haya
olvidado apagarla.
Espacio de almacenamiento
)
Levante el suelo del maletero para acceder
al espacio de almacenamiento.
Éste está acondicionado para guardar una caja
de lámparas de recambio, un botiquín y dos
triángulos de preseñalización...
También contiene el utillaje del vehículo y el kit
de reparación provisional de neumáticos.
Si no se ha colocado bien la linterna,
podría no cargarse, por lo que no se
encendería al abrir el maletero.
