CITROEN DS4 2015 Instrukcja obsługi (in Polish)

29
DS4_pl_Chap01_controle-de-marche_ed02-2015
Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
+
+ Układ czystości
spalin SCR
(Diesel BlueHDi)
na stałe, z chwilą włączenia
stacyjki, w połączeniu

z kontrolkami SERVICE
i systemu autodiagnostyki
silnika, wraz z towarzyszącym
sygnałem dźwiękowym i
komunikatem.Wykryto usterkę układu czystości
spalin SCR. Ten alarm znika, gdy tylko poziom emisji
zanieczyszczeń w spalinach będzie znów
prawidłowy.
miga, z chwilą włączenia
stacyjki, w połączeniu

z kontrolkami SERVICE
i systemu autodiagnostyki
silnika, wraz z towarzyszącym
sygnałem dźwiękowym i
komunikatem informującym
o pozostałym możliwym
przebiegu.Po potwierdzeniu usterki układu
czystości spalin będzie można
przejechać maksymalnie 1100
km
przed włączeniem się blokady
rozruchu. Skontaktować się możliwie jak najszybciej

z ASO sieci CITROËN lub z warsztatem
specjalistycznym, aby uniknąć awarii .
miga, z chwilą
włączenia stacyjki,
w połączeniu z kontrolkami
SERVICE i systemu
autodiagnostyki silnika,
wraz z towarzyszącym
sygnałem dźwiękowym
i komunikatem. Przekroczona dopuszczalna granica
przebiegu po potwierdzeniu usterki
układu czystości spalin: blokada
rozruchu uniemożliwia ponowne
uruchomienie silnika.
Aby móc ponownie uruchomić silnik, należy
koniecznie
skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym.
Kontrola jazdy

DS4_pl_Chap01_controle-de-marche_ed02-2015
Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
Kontrolka lewego
kierunkowskazu miga + brzęczyk. Przełącznik oświetlenia przestawiony
w dół.
Kontrolka prawego
kierunkowskazumiga + brzęczyk. Przełącznik oświetlenia przestawiony w górę.
Światła
pozycyjne na stałe.
Przełącznik oświetlenia w pozycji
"Światła pozycyjne".
Światła mijania na stałe. Przełącznik oświetlenia w pozycji
"Światła mijania" lub w pozycji "AUTO"
przy niewystarczającym oświetleniu.
Światła drogowe na stałe. Przełącznik oświetlenia pociągnięty
do siebie. Ponownie pociągnąć za przełącznik, aby powrócić do
świateł mijania.
Reflektor y
przeciwmgłowe
przednie na stałe.
Przednie reflektory przeciwmgłowe
są włączone za pomocą pierścienia
przełącznika świateł. Obrócić pierścień przełącznika świateł dwa razy do
tyłu, aby wyłączyć reflektory przeciwmgłowe.
Światła
przeciwmgłowe
tylne na stałe.
Tylne światła przeciwmgłowe są
włączone. Obrócić pierścień na przełączniku do tyłu, aby
wyłączyć światła przeciwmgłowe.
Światła awaryjne
miga + brzęczyk. Wciśnięty przycisk świateł awaryjnych
na desce rozdzielczej. Prawy i lewy kierunkowskaz oraz powiązane z nimi
kontrolki migają.
Kontrolki działania
Zapalenie się jednej z następujących kontrolek potwierdza włączenie odpowiedniego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie.

31
DS4_pl_Chap01_controle-de-marche_ed02-2015
Kontrolkajest zapalonaPrzyczyna Działanie / Uwagi
Hamulec
postojowy na stałe.
Hamulec postojowy jest zaciągnięty
lub nie do końca zwolniony. Trzymając nogę na pedale hamulca, zwolnić hamulec
postojowy, aby kontrolka zgasła.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat hamulca postojowego
znajdują się w rubrykach "Hamulec postojowy"
i "Elektryczny hamulec postojowy".
Elektryczny
hamulec
postojowy na stałe.
Elektryczny hamulec postojowy jest
włączony. Zwolnić hamulec elektryczny, aby kontrolka zgasła:
trzymając nogę na hamulcu, pociągnąć dźwignię
hamulca elektrycznego.
Przestrzegać zasad bezpieczeństwa.
Dodatkowe informacje na temat hamulca
elektrycznego znajdują się w odpowiedniej rubryce.
Wyłączenie
automatycznych
funkcji
elektrycznego
hamulca
postojowego na stałe.
Wyłączenie lub usterka funkcji
"automatycznego włączania
hamulca" (po wyłączeniu silnika)
i "automatycznego zwalniania
hamulca". Włączyć funkcję (zależnie od kraju sprzedaży) w menu
konfiguracji samochodu lub skontaktować się z ASO
sieci CITROËN lub z warsztatem specjalistycznym.
Kontrola jazdy

DS4_pl_Chap01_controle-de-marche_ed02-2015
Regulator
oświetleniastałe.
Regulator oświetlenia jest w trakcie
regulacji. Można regulować jaskrawość oświetlenia stanowiska
kierowcy pomiędzy 1
i 16.
Automatyczna
praca
wycieraczek
na stałe.
Przełącznik wycieraczek jest
naciśnięty do dołu. Funkcja automatycznej pracy wycieraczek przedniej
szyby jest włączona.
Aby wyłączyć funkcję automatycznej pracy
wycieraczek, nacisnąć przełącznik do dołu albo
ustawić przełącznik wycieraczek w innym położeniu.
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
Świece
żarowe – diesel na stałe.
Stacyjka jest w drugim
położeniu (zapłon) albo przycisk
" START/STOP " został wciśnięty. Przed rozruchem zaczekać na zgaśnięcie kontrolki.
Po zgaśnięciu rozruch jest natychmiastowy pod
warunkiem naciskania cały czas pedału hamulca
w przypadku samochodów z automatyczną lub
sterowaną skrzynią biegów lub wciśnięcia pedału
sprzęgła w przypadku manualnej skrzyni biegów.
Czas świecenia kontrolki zależy od warunków
klimatycznych (do około 30 sekund w warunkach
silnego mrozu).
Jeżeli silnik nie uruchamia się, włączyć ponownie
stacyjkę i znów zaczekać na zgaśnięcie kontrolki,
a potem uruchomić silnik.

33
DS4_pl_Chap01_controle-de-marche_ed02-2015
Poduszka
powietrzna
pasażerana stałe, na
wyświetlaczu
kontrolek pasów
bezpieczeństwa i
przedniej poduszki
powietrznej pasażera. Przycisk znajdujący się w schowku
jest w położeniu "ON"
.
Przednia poduszka powietrzna
pasażera jest włączona.
W takim przypadku nie instalować
fotelika dziecięcego "tyłem do
kierunku jazdy". Aby wyłączyć przednią poduszkę pasażera, należy
ustawić przełącznik w położeniu "OFF"
.
W takim przypadku można instalować fotelik dziecięcy
"tyłem do kierunku jazdy".
Stop & Star t na stałe. Funkcja Stop & Start przełączyła
silnik w tryb STOP wskutek
zatrzymania samochodu (czer wone
światło, znak stop, korki...). Kontrolka gaśnie i silnik rusza automatycznie w trybie
START, gdy tylko kierowca chce odjechać.
miga przez
kilka sekund,
a potem gaśnie. Tryb STOP jest chwilowo
niedostępny.
lub
Tryb START włączył się
automatycznie. Więcej informacji na temat przypadków szczególnych
trybu STOP i trybu START znajduje się w rubryce
"Stop & Start".
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
Kontrola jazdy

DS4_pl_Chap01_controle-de-marche_ed02-2015
System poduszki
powietrznej
pasażerana stałe, w zestawie
wskaźników i/lub na
wyświetlaczu kontrolek
pasów bezpieczeństwa
i przedniej poduszki
powietrznej pasażera. Przełącznik umieszczony w schowku
znajduje się w położeniu "OFF"
.
Przednia poduszka powietrzna
pasażera jest wyłączona. Aby włączyć przednią poduszkę powietrzną pasażera,
należy ustawić przełącznik w położeniu "ON"
.
W tym wypadku nie należy montować fotelika
dziecięcego "tyłem do kierunku jazdy".
Kontrolka
jest zapalonaPrzyczyna Działanie / Uwagi
Kontrolki wyłączenia
Zapalenie się jednej z następujących kontrolek potwierdza ręczne wyłączenie danego systemu.
Może temu towarzyszyć sygnał dźwiękowy i komunikat na ekranie wielofunkcyjnym.

35
DS4_pl_Chap01_controle-de-marche_ed02-2015

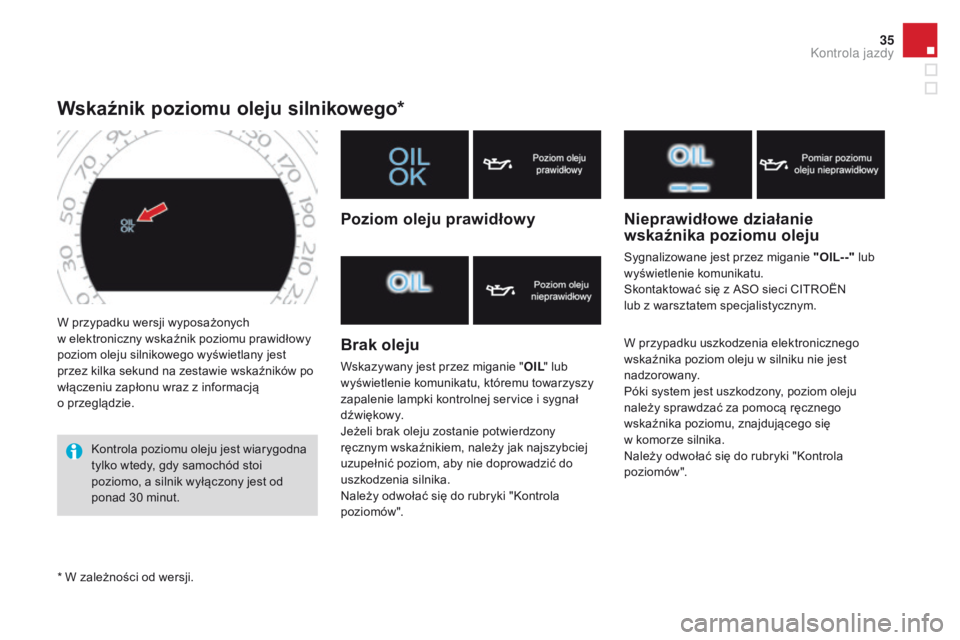

W przypadku wersji wyposażonych
w elektroniczny wskaźnik poziomu prawidłowy
poziom oleju silnikowego wyświetlany jest
przez kilka sekund na zestawie wskaźników po
włączeniu zapłonu wraz z informacją
o przeglądzie.
Wskaźnik poziomu oleju silnikowego*
Kontrola poziomu oleju jest wiarygodna
tylko wtedy, gdy samochód stoi
poziomo, a silnik wyłączony jest od
ponad 30 minut.
Poziom oleju prawidłowy
Brak oleju
Wskazywany jest przez miganie " OIL" lub
wyświetlenie komunikatu, któremu towarzyszy
zapalenie lampki kontrolnej service i sygnał
d ź w i ę kow y.
Jeżeli brak oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, aby nie doprowadzić do
uszkodzenia silnika.
Należy odwołać się do rubryki "Kontrola
poziomów".
Nieprawidłowe działanie
wskaźnika poziomu oleju
Sygnalizowane jest przez miganie "OIL- -" lub
wyświetlenie komunikatu.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
W przypadku uszkodzenia elektronicznego
wskaźnika poziom oleju w silniku nie jest
nadzorowany.
Póki system jest uszkodzony, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu, znajdującego się
w komorze silnika.
Należy odwołać się do rubryki "Kontrola
poziomów".
* W zależności od wersji.
Kontrola jazdy

DS4_pl_Chap01_controle-de-marche_ed02-2015

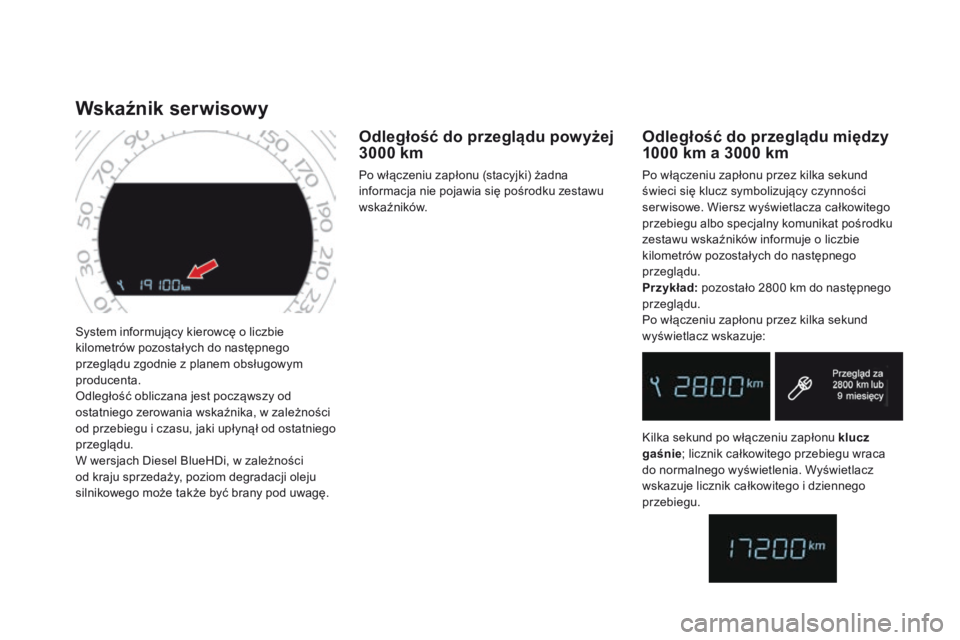

System informujący kierowcę o liczbie
kilometrów pozostałych do następnego
przeglądu zgodnie z planem obsługowym
producenta.
Odległość obliczana jest począwszy od
ostatniego zerowania wskaźnika, w zależności
od przebiegu i czasu, jaki upłynął od ostatniego
przeglądu.
W wersjach Diesel BlueHDi, w zależności
od kraju sprzedaży, poziom degradacji oleju
silnikowego może także być brany pod uwagę.
Wskaźnik serwisowy
Odległość do przeglądu między
1000 km a 3000 km
Po włączeniu zapłonu przez kilka sekund
świeci się klucz symbolizujący czynności
ser wisowe. Wiersz wyświetlacza całkowitego
przebiegu albo specjalny komunikat pośrodku
zestawu wskaźników informuje o liczbie
kilometrów pozostałych do następnego
przeglądu.
Przykład: pozostało 2800
km do następnego
przeglądu.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje:
Kilka sekund po włączeniu zapłonu klucz
gaśnie ; licznik całkowitego przebiegu wraca
do normalnego wyświetlenia. Wyświetlacz
wskazuje licznik całkowitego i dziennego
przebiegu.
Odległość do przeglądu powyżej
3000 km
Po włączeniu zapłonu (stacyjki) żadna
informacja nie pojawia się pośrodku zestawu
wskaźników.

37
DS4_pl_Chap01_controle-de-marche_ed02-2015

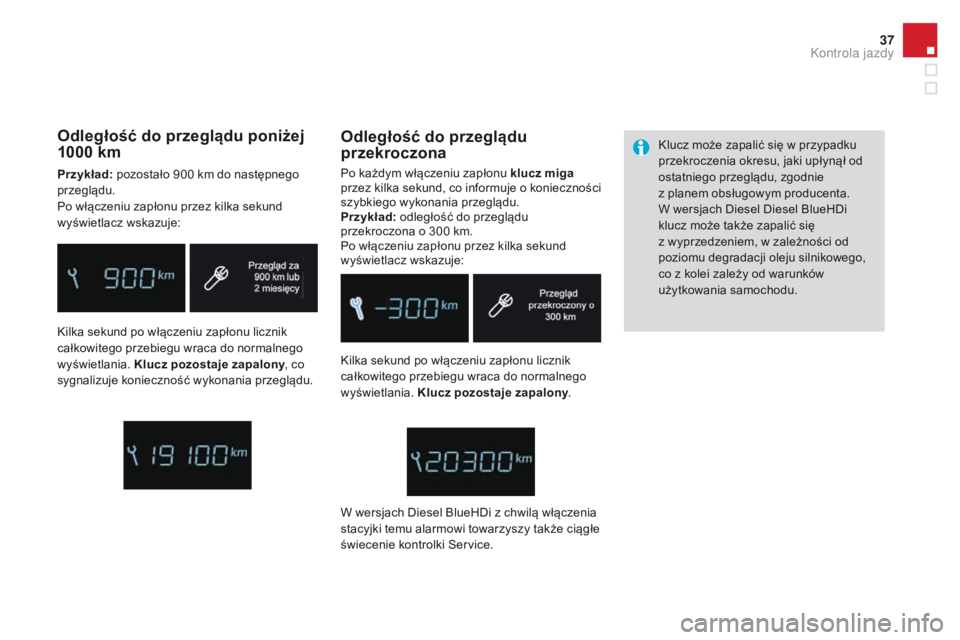

Kilka sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony .Klucz może zapalić się w przypadku
przekroczenia okresu, jaki upłynął od
ostatniego przeglądu, zgodnie
z planem obsługowym producenta.
W wersjach Diesel Diesel BlueHDi
klucz może także zapalić się
z wyprzedzeniem, w zależności od
poziomu degradacji oleju silnikowego,
co z kolei zależy od warunków
użytkowania samochodu.
Odległość do przeglądu
przekroczona
Po każdym włączeniu zapłonu klucz miga
przez kilka sekund, co informuje o konieczności
szybkiego wykonania przeglądu.
Przykład:
odległość do przeglądu
przekroczona o 300
km.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje:
Odległość do przeglądu poniżej
1000 km
Przykład: pozostało 900 km do następnego
przeglądu.
Po włączeniu zapłonu przez kilka sekund
wyświetlacz wskazuje:
Kilka sekund po włączeniu zapłonu licznik
całkowitego przebiegu wraca do normalnego
wyświetlania. Klucz pozostaje zapalony , co
sygnalizuje konieczność wykonania przeglądu.
W wersjach Diesel BlueHDi z chwilą włączenia
stacyjki temu alarmowi towarzyszy także ciągłe
świecenie kontrolki Service.
Kontrola jazdy

DS4_pl_Chap01_controle-de-marche_ed02-2015
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wykonać
zerowanie wskaźnika serwisowego.
Jeżeli przegląd wykonali Państwo sami:
F
w
yłączyć zapłon,
F

n
acisnąć i przytrzymać przycisk zerowania
dziennego licznika przebiegu ".../000",
F

w
łączyć zapłon, wyświetlacz rozpoczyna
odliczanie do tyłu,
F

j
eżeli wyświetlacz wskazuje "=0" i ikona
klucza znika, zwolnić przycisk. Nie można wykonać tej operacji
podczas przywoływania informacji
o przeglądzie.
Po tej operacji, w przypadku
odłączenia akumulatora, należy
zaryglować samochód i odczekać co
najmniej pięć minut, aby zerowanie
zostało uwzględnione.
Przywołanie informacji
o przeglądzie (zestaw
wskaźników typu 2)
W każdej chwili można sprawdzić informację
serwisową.
F

N
acisnąć na krótko przycisk zerowania
dziennego licznika przebiegu ".../000".
I

nformacja ser wisowa wyświetla się na
kilka sekund na centralnym wyświetlaczu
zestawu wskaźników typu 2.
